Type de produit	Support d'écran pour table (bras articulé)
Marque	Hama
Modèle	118497
Capacité de charge maximale	15 kg
Diagonale d'écran compatible	33 - 89 cm (13" - 35")
Rotation	180°
Inclinaison	-/+45° (selon l'appareil)
Pivotement latéral	Jusqu'à 180° avec 3 articulations
Norme VESA compatible	Jusqu'à 100 x 100 mm
Épaisseur de table recommandée	1 - 8,5 cm
Type de fixation	Serrage sur plateau de table (sans perçage)
Matériau	Acier / Aluminium
Hauteur réglable	Oui, avec vérin pneumatique
Réglage de la tension du ressort	Oui, via vis Allen
Usage prévu	Intérieur uniquement
Entretien et nettoyage	Chiffon non pelucheux légèrement humide, sans détergent agressif
Contenu de l'emballage	Bras du moniteur, kit de montage, mode d'emploi
Sécurité	Ne pas dépasser la charge max, vérifier régulièrement la fixation, ne pas monter seul
Réparabilité	Réparation uniquement par personnel qualifié
Garantie	Garantie constructeur (consulter les conditions)

FOIRE AUX QUESTIONS - 118497 HAMA

Quelle est la charge maximale supportée par le support Hama 118497 ?

La charge maximale est de 15 kg. Veillez à ne jamais la dépasser pour garantir la sécurité.

Quels types d'écrans sont compatibles avec ce support ?

Le support est compatible avec les écrans de 13 à 35 pouces (33-89 cm) et respectant la norme VESA jusqu'à 100x100 mm.

Comment installer le support sur mon bureau ?

Fixez le support sur le plateau de la table en serrant la pince. Assurez-vous que l'épaisseur de la table est comprise entre 1 et 8,5 cm. Suivez les étapes illustrées dans la notice.

Est-il nécessaire de percer le bureau pour l'installation ?

Non, le support se fixe par serrage sans perçage. Il suffit de visser la pince sur le bord du plateau.

Comment régler l'inclinaison de l'écran ?

L'inclinaison se règle en desserrant les vis latérales, en ajustant l'angle souhaité, puis en resserrant les vis. Pour un réglage flexible, ne serrez qu'à la main.

Que faire si le bras de support monte ou descend tout seul ?

Cela signifie que la tension du ressort pneumatique n'est pas adaptée au poids de l'écran. Réglez la tension à l'aide de la vis de réglage (clé Allen fournie) : tournez dans le sens (+) pour augmenter la rigidité (si le bras descend) ou (-) pour la diminuer (s'il monte). Effectuez ce réglage bras complètement abaissé.

Comment nettoyer le support ?

Utilisez un chiffon non pelucheux légèrement humide. Évitez tout détergent agressif ou solvant.

Puis-je utiliser ce support sur une table en verre ?

Ce n'est pas recommandé. Le support est conçu pour des surfaces solides. La pression de serrage pourrait endommager le verre. Préférez un bureau en bois ou en métal.

Que contient le kit de montage ?

Le kit comprend le bras du moniteur, un kit de montage (vis, clé Allen, etc.) et le mode d'emploi. Vérifiez que toutes les pièces sont présentes avant l'installation.

Que faire si les vis fournies sont trop longues pour mon écran ?

Dans ce cas, procurez-vous des vis adaptées dans un commerce spécialisé. N'utilisez pas de force excessive. Consultez le manuel de votre écran pour les dimensions de fixation.

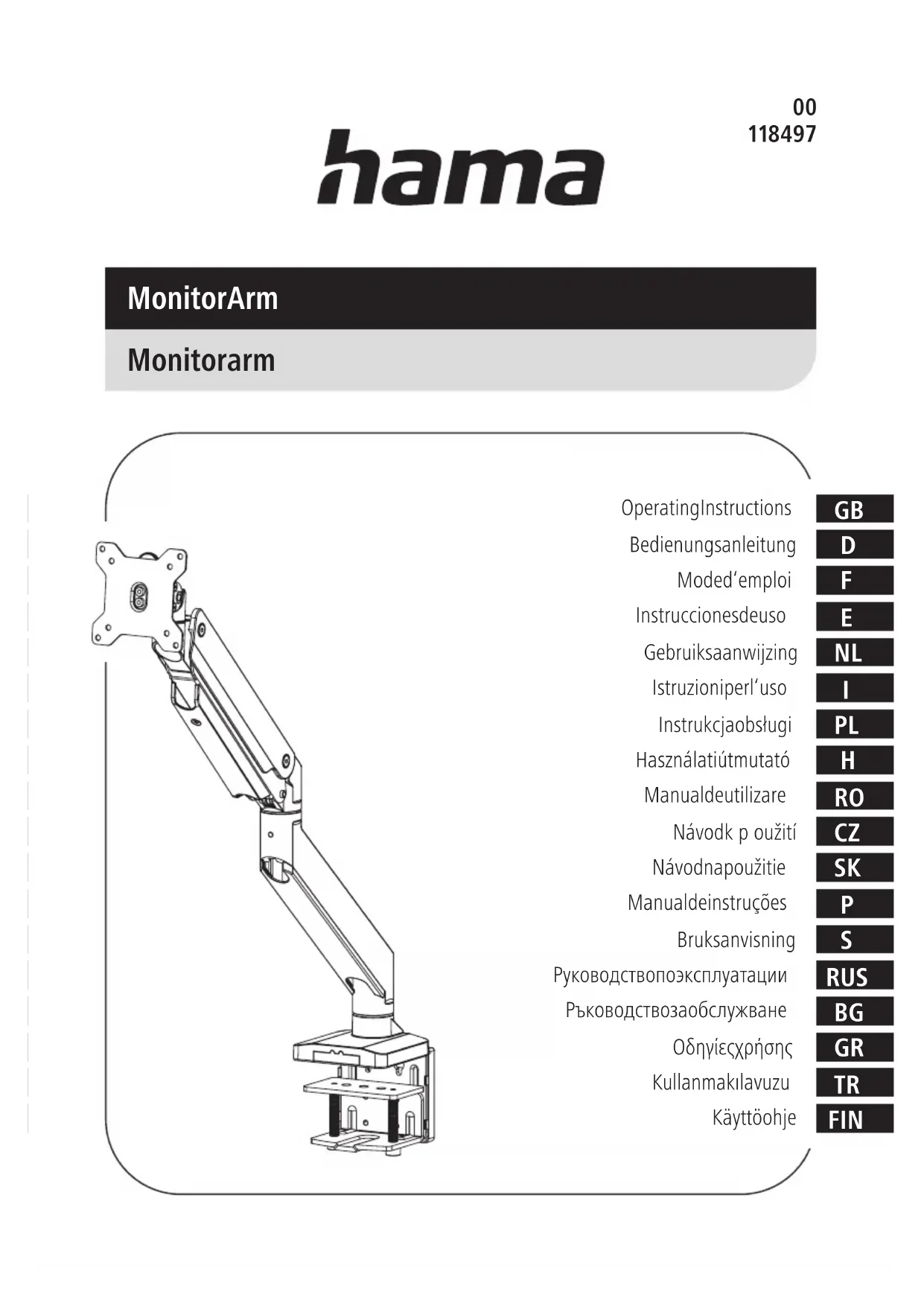

MODE D'EMPLOI 118497 HAMA

Nousvousremercionsd'avoirchoisiunproduitHama!

Veuillez prendre le temps de lire l'ensemble des remarques et consignes suivantes. Veuillez conserver ce mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. Transmettez-le au nouveau propriétaire avec l'appareil le cas échéant.

1. Explicationdessymbolesd'avertissementetdesremarques

Avertissement

Cesymboleestutilisépourindiquerdesconsignesdesécuritéoupourattirervotre attentionsurdesdangersetrisquesparticuliers.

Remarque

Cesymboleestutilisépourindiquerdesinformations supplémentairesoudesremarques importantes.

2.Contenudel'emballage

• Brasdumoniteur
• Kitdemontage
• C e m oded'emploi

Remarque

Veuillez vérifier avant l'installation des produits que le kit de montage est bien complet et vousassurerqu'aucunepiècen'estdéfectueuseouendommagée.

3. Consignes des sécurité

Avertissement

• Enraisondelaquantité d'appareilsdisponiblessurlemarché, lekitdemontage fourninepeutconvenirà touteslespossibilités.
• Dans certains cas rares, il est possible que les vis soient trop longues pour fixer l'apparellauproduit.
• Veuillez lire le mode d'emploi de votre appareil avant le montage. Ce mode d'emploi vous fournit généralement des renseignements concernant lotypeet les dimensions des matériels defixation.
• Procurez-vous le matériel de fixation adapté à votre appareil dans un commerce spécialisés celui-cin'estpas inclus dans lekit demontage fourni.
• Nejamaisutiliserlaviolenceoulaforcelorsdumontage. Celapourraitendommager l'appareilfinalouleproduit.
• En cas de doute, veuillez vous adresser à un spécialiste qualifié afin de réaliser le montagedeceproduitetnetentezpasdel'installerparvospropresmoyens!

Remarqueconcernantuneutilisationcommerciale

• Une vigilance renforcée doit être observée lors d'une utilisation commerciale.
• Respectezdonclesrèglementsdepréventiondesaccidentsdesassociations professionnelles en matière d'installations et d'équipements électriques, tous les règlements applicables à l'activité commerciale et/ou au lieu d'implantation concernésainsiquetousrèglementsdepréventiondesaccidentsdesassociations professionnellesconcernéesetdel'assureuraccidents!
• L'installation du support doit être effectuée par du personnel qualifié ou un techniciens spécialisé, tout particulièrement dans les écoles, les établissements de formation, less alles deloisirs, lesateliers associatif set les lieux accessibles au public.

• Faites contrôler régulièrement la sécurité de l'installation et du fonctionnement ainsi que le parfait état du produit par du personnel qualifié (recommandation ; contrôle au minimum tous les 6 mois ou plus fréquent en présence de directives spécifiques aulieud'implantation)etdocumentezcescontrôles.

• Une fois le montage du produit réalisé et la charge installée, vérifiez la résistance et la sécuritédel'ensemble.

• Refaites ce contrôle à intervalles réguliers (au moins chaque trimestre).
• Veillez à ne pas dépasser la charge maximale autorisée du produit et à n'y fixer aucune chargedépassantlesdimensionsmaximalesautorisées.
• Veillez à ne pas charger le produit asymétriquement.
• Encasdedétériorationduproduit, retirezimmédiatementlachargeinstalléeetcessez d'utiliserleproduit.
• Fixez le produit uniquement aux plateaux de table d'une capacité et d'une solidité portante suffisante pour le produit et l'appareil qui y sera fixé.
  • Vérifiez que l'épaisseur de la table mesure entre 1 et 8,5 cm.
• Ne fixez aucun autre objet au produit.
• Tenez les emballages d'appareils hors de portée des enfants, ils présentent un risque d'étouffement.
• Recyclezlesmatériauxd'emballageconformémentauxprescriptionslocalesenvigueur.
• Notezqueleproduitpeutprovoquerdesmarquesdepressionsur lasurface delatable. Cela dépend du poids de la charge et de la solidité de la surface à l'emplacement de montage.

4. Domained'applicationetspécifications

• Le produit est exclusivement prévu pour une utilisation à l'intérieur d'un bâtiment.
• L'emploi du produit est exclusivement réservé à sa fonction prévue.

Capacitéportantemaximale:	1 5 k g
Diagonale d'écran :	33 - 89 cm (13" - 35")
Rotation:	1 80°
Inclinaison:	- /+45°(selonl'appareil)
Plage de pivotement :	jusqu'à 180° avec 3 articulations (selon l'appareil)
Fixation :	selon standards VESA jusqu'à 100 x 100

5. Préparationdumontageetmontage

Remarque

• N'assemblezleproduitqueparpaires. Obtenezdusoutienetdel'aide!
- Les différents appareils finaux disposent de différentes options de connexion pour le câbiage et d'autres dispositifs. Avant l'installation, vérifiez si les connexions requises peuvent encore être atteintes après le montage.
- Selionleproduitetletypedemontage, vousn'avezpasbesoindukitdemontage complet. Ilstdoncpossibleque, mêmesil'assemblageestcorrect, ilrestedesvis et d'autrespetitespiècesquinesontpasnécessaires. Conservez-lesavecemode d'emploi dans un endroit sûr pour une utilisation ultérieure (vente du produit, déménagement).

• Veuillez respecter tous les avertissements et toutes les consignes de sécurité.
• Procédez étape par étape conformément à la notice de montage illustrée (III. 1a et suivantes).

Remarque

• Enraisondelaquantité d'appareilsdisponiblessurlemarché, touteslesvariantes de montagenepeuventêtre d'écritesici.
• Veillez à ce que le support soit bien droit et posé à plat sur la face arrière du moniteur.
• Veillez à ce que toutes les vis présentent la bonne longueur et soient fermement serrées(voirll.4).

6.Réglageetmaintenance

Remarque- A justableenhauteur

• Ne réglez le support qu'à deux ! Obtenez du soutien et de l'aide !
• Lors du réglage, veillez à ne pas charger le produit asymétriquement et à ne pas dépasserlachargemaximalea utorisée.

Remarque- R églage/ajustementdel'inclinaison

• Pour régler définitivement l'inclinaison, ouvrez les vis de fixation sur le côté, réglez l'inclinaisonsouhaitéeetresserrezlesvis(voir III.9).
• Pour pouvoir régler l'inclinaison de manière flexible, serrez les vis à la main. L'écran peut ainsi être ajusté à tout moment.

- Il n'est pas nécessaire de desserrer les vis pour régler le mouvement latéral.

- Veuillez faire pivoter le bras du moniteur uniquement dans le périmètre indiqué (III. 8).

Remarque

• Si l'écran est trop léger pour le réglage actuel, le bras de support se déplacera de lui-même vers le haut, par conséquent la rigidité du ressort doit être réduite en tournant lavisderéglagedanslesens(-).
• Silebrasdesupportsedéplacedelui-mêmeverslebas, larigiditéduressortdoit être augmentée(+).

• Régleztoujoursleressortpneumatiqueaveclebrasdesupportcomplètement abaissé!

• Pour régler la durée du ressort, tournez la vis de réglage avec le bras de support complètement abaisse à l'aide de la clé Allen (E1) dans la direction correspondante (+)ou(-)(III.6).

• Après avoir réglé la dureté du ressort, vérifiez que le bras de support, avec le poids qui y estfixé, r esteimmobiledansdifférentespositionsetnemonteounedescendpastout seul. Sinécessaire, répétezleréglageaveclebrasdesupportcomplètementabaissé.
• Plusieurs tours complets de la vis de réglage peuvent être nécessaires en fonction du poidsel'écran. Neserrezpastroplavisderéglage(résistancesoudaine).
• Nettoyez le produit uniquement à l'aide d'un chiffon non pelucheux légèrement humide; é viteztoutdétergentagressif.

7.Exclusiondegarantie

La société Hama GmbH & Co KG décline toute responsabilité en cas de dommages provoquésparuneinstallation, unmontageouuneutilisationnonconformesduproduitou encore provoqués par le non-respect des consignes du mode d'emploi et/ou des consignes désécurité.
