GS2B-E - Outil de fixation de câbles Panduit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil de pose de serre-câbles
Marque	Panduit
Modèle	GS2B-E
Utilisation	Installation de serre-câbles Pan-Ty, Dome-Top Barb Ty
Matériau	Acier trempé
Dimensions (L x l x H)	200 mm x 50 mm x 30 mm
Poids	300 g
Capacité	Serre-câbles jusqu'à 4,8 mm de largeur
Tension maximale	Réglable (typiquement 5-50 lb)
Fonctions	Tension et coupe de serre-câbles
Entretien	Aucun entretien nécessaire
Nettoyage	Essuyer avec un chiffon sec
Sécurité	Porter des lunettes de protection lors de l'utilisation
Pièces détachées	Kit de remplacement de lame KGTSBLD, Kit raidisseur KGTS-ÉTL
Réparabilité	Pièces détachées disponibles, outil facile à réparer
Normes	MIL-STD MS90387-1
Alimentation	Manuelle (aucune)
Accessoires inclus	Aucun
Périphériques compatibles	Serre-câbles Panduit

FOIRE AUX QUESTIONS - GS2B-E Panduit

Comment utiliser le GS2B-E ?

Insérez le serre-câble dans la fente, tirez la poignée pour tendre, puis appuyez sur le levier de coupe pour sectionner l'excédent. Assurez-vous que le serre-câble est bien positionné.

Quels types de serre-câbles sont compatibles ?

L'outil est conçu pour les serre-câbles Pan-Ty et Dome-Top Barb Ty de Panduit. Il peut également fonctionner avec d'autres serre-câbles de largeur similaire (jusqu'à 4,8 mm).

Comment remplacer la lame ?

Utilisez le kit de remplacement de lame KGTSBLD. Dévissez la vis de maintien, retirez l'ancienne lame, insérez la nouvelle et revissez. Consultez la notice pour les détails.

L'outil nécessite-t-il un entretien régulier ?

Non, l'outil ne nécessite aucun entretien. Il suffit de le nettoyer avec un chiffon sec après utilisation pour enlever les résidus.

Quelles sont les précautions de sécurité ?

Portez des lunettes de protection lors de l'utilisation. N'utilisez pas l'outil sur des câbles sous tension. Gardez les mains éloignées de la zone de coupe.

Puis-je utiliser cet outil avec des serre-câbles d'autres marques ?

Oui, à condition que la largeur du serre-câble ne dépasse pas 4,8 mm. Cependant, les performances optimales sont obtenues avec les serre-câbles Panduit.

Comment régler la tension de serrage ?

Tournez la molette de réglage située sur le côté de l'outil pour augmenter ou diminuer la tension. Commencez par un réglage moyen et ajustez selon vos besoins.

Où puis-je acheter des pièces de rechange ?

Contactez votre distributeur agréé Panduit ou visitez le site www.panduit.com. Les pièces comme le kit lame (KGTSBLD) et le kit raidisseur (KGTS-ÉTL) sont disponibles.

L'outil est-il certifié selon des normes ?

Oui, il répond à la norme MIL-STD MS90387-1, garantissant sa fiabilité pour des applications exigeantes.

Comment nettoyer l'outil ?

Essuyez l'outil avec un chiffon sec après usage. N'utilisez pas de lubrifiants ou de solvants, car ils pourraient endommager le mécanisme.

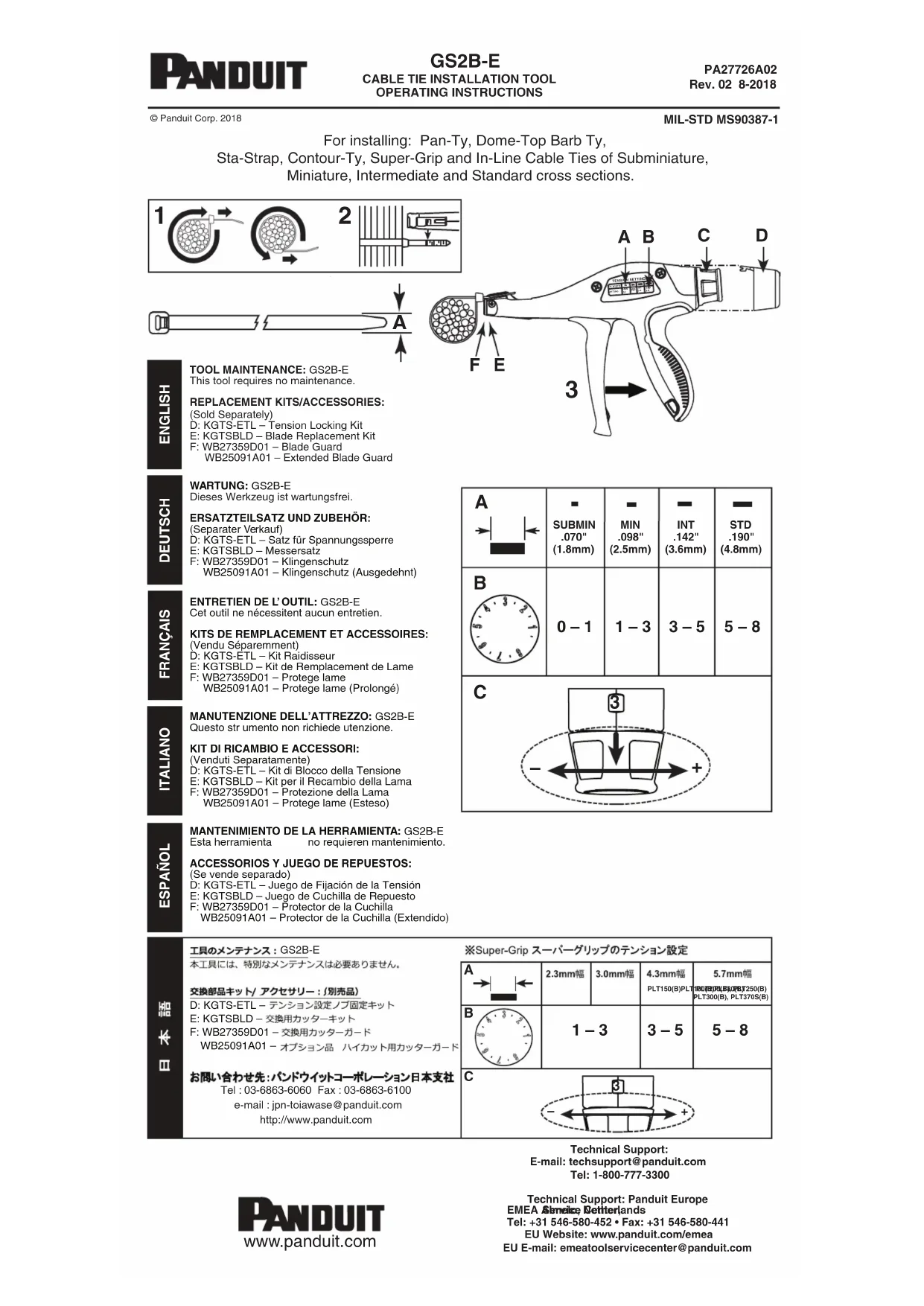

MODE D'EMPLOI GS2B-E Panduit

© Panduit Corp. 2018

MIL-STD MS90387-1

For installing: Pan-Ty, Dome-Top Barb Ty,

Cet outil ne nécessitent aucun entretien.

D: KGTS-ÉTL – Kit Raidisseur

E: KGTSBLD – Kit de Remplacement de Lame

e-mail : [e-mail]

http://www.panduit.com
