CCT-620 - Décapant pour câbles Panduit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décapant pour câbles
Marque	Panduit
Modèle	CCT-620
Utilisation	Décapage de câbles coaxiaux
Matériau du corps	Alliage d'acier et plastique
Matériau des lames	Acier trempé affûté
Poids	Environ 340 grammes
Dimensions (L x l x h)	Environ 190 x 60 x 25 mm
Capacité de dénudage	Câbles coaxiaux RG-6, RG-59, etc.
Longueur de dénudage réglable	Oui, jusqu'à 25 mm
Profondeur de coupe réglable	Oui
Fonctions principales	Dénuder la gaine extérieure, le blindage et le diélectrique
Type de coupe	Coupe rotative manuelle
Entretien	Nettoyer les lames après usage et lubrifier occasionnellement
Sécurité	Lames tranchantes - ne pas couper de câbles sous tension ou en acier/ACSR
Pièces détachées	Lames de rechange disponibles (référence Panduit)
Réparabilité	Remplacement des lames possible par l'utilisateur
Couleur	Noir et jaune
Accessoires inclus	Lame de rechange, guide d'utilisation

FOIRE AUX QUESTIONS - CCT-620 Panduit

Comment utiliser le décapant CCT-620 ?

Insérez le câble coaxial dans l'outil, ajustez la longueur de dénudage et la profondeur de coupe, puis tournez l'outil autour du câble pour retirer la gaine.

Quels types de câbles peut-on dénuder avec le CCT-620 ?

Le CCT-620 est conçu pour les câbles coaxiaux courants comme les RG-6 et RG-59.

Comment régler la longueur de dénudage ?

Tournez la molette de réglage située sur le côté de l'outil pour définir la longueur souhaitée, jusqu'à 25 mm.

Comment régler la profondeur de coupe ?

Utilisez la vis de réglage de profondeur sur le dessus de l'outil pour ajuster la lame afin d'éviter d'endommager le conducteur central.

Que faire si les lames sont émoussées ?

Remplacez les lames par des lames de rechange Panduit. Consultez la notice pour la procédure de remplacement.

Est-il sûr d'utiliser le CCT-620 sur des câbles sous tension ?

Non, ne jamais utiliser l'outil sur des câbles sous tension. Débranchez toujours le câble avant le dénudage.

Peut-on couper du câble en acier avec cet outil ?

Non, le CCT-620 est conçu uniquement pour le cuivre ou l'aluminium. Ne pas couper de câble en acier ou ACSR.

Comment nettoyer l'outil après utilisation ?

Essuyez les lames et le corps avec un chiffon sec. Évitez les solvants agressifs. Lubrifiez légèrement les pièces mobiles.

Que faire si l'outil ne coupe pas correctement ?

Vérifiez le réglage de profondeur et l'état des lames. Remplacez les lames si nécessaire. Assurez-vous d'utiliser le bon câble.

Où trouver des lames de rechange ?

Les lames de rechange Panduit sont disponibles chez les revendeurs agréés ou sur le site de Panduit. Référez-vous à la notice pour la référence exacte.

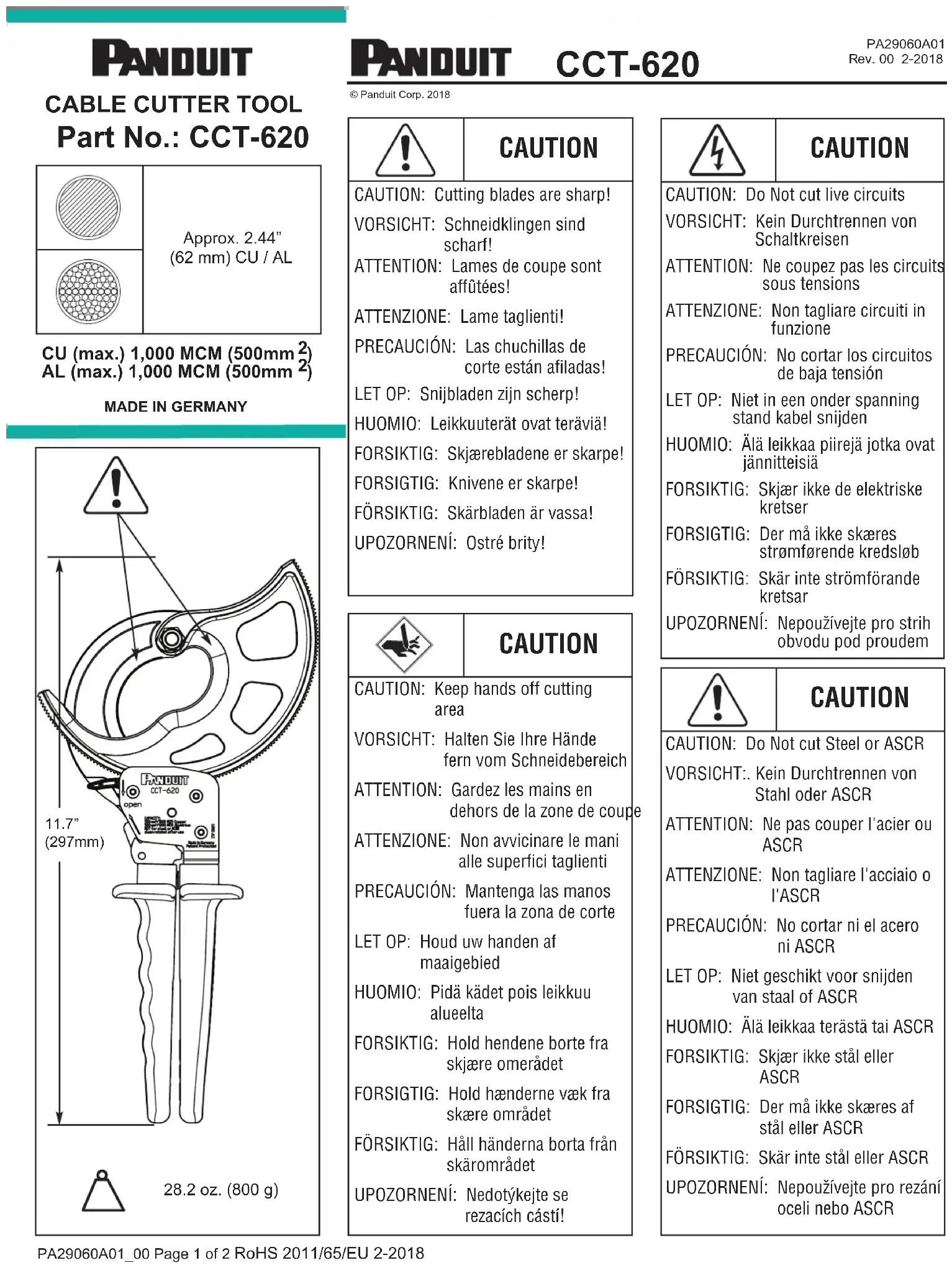

MODE D'EMPLOI CCT-620 Panduit

© Panduit Corp. 2018

CAUTION

ATTENTION: Lames de coupe sont affûtées!

ATTENTION: Gardez les mains en dehors de la zone de coupe

ATTENTION: Ne coupez pas les circuits sous tensions

ATTENTION: Ne pas couper l'acier ou ASCR
