BlackFin CT-2920/CCP - Outil de sertissage Panduit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil de sertissage électrohydraulique
Marque	Panduit
Modèle	BlackFin CT-2920/CCP
Dimensions (L x l x H)	426 x 104 x 74 mm
Poids	6,3 kg
Alimentation	Batterie Li-ion 18 V (compatible Makita®)
Force de sertissage	108 kN (12,1 tonnes)
Niveau sonore	< 70 dB
Vibrations	< 2,5 m/s²
Plage de température	-12 °C à +40 °C
Garantie	2 ans
Fonctions principales	Sertissage automatique et manuel, arrêt rapide (Quick Stop), mémoire MRS+
Éclairage	LED intégré
Cycle de travail	20 secondes / 5 Hz, repos 15 minutes
Utilisation	Cuivre et aluminium, jusqu'à Ø 40 mm (selon matrice)
Matrices incluses	CD-920, CD-930, UA12TKL, UC26, UC40, etc.
Entretien et nettoyage	Nettoyer après chaque utilisation ; stocker dans un endroit sec
Sécurité	Lire toutes les consignes de sécurité avant utilisation
Pièces détachées et réparabilité	Centre de service agréé Klauke/Panduit
Informations générales	Conforme CE ; indice de protection IP non spécifié

FOIRE AUX QUESTIONS - BlackFin CT-2920/CCP Panduit

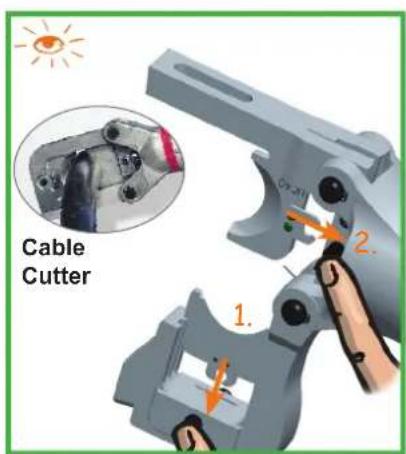

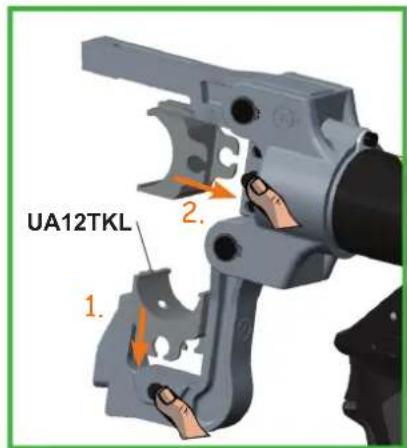

Comment changer les matrices sur le BlackFin CT-2920/CCP ?

Pour changer les matrices, éteignez l'outil, retirez la batterie, puis tournez le verrouillage (CLICK) et insérez les nouvelles matrices compatibles (CD-920, CD-930, etc.). Assurez-vous qu'elles sont bien enclenchées avant utilisation.

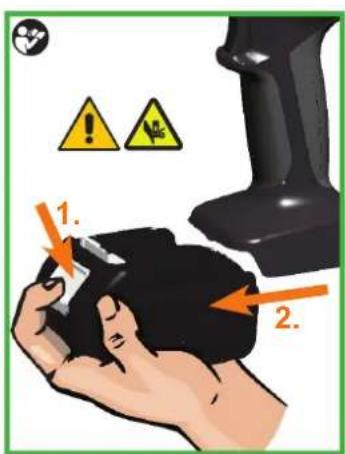

Quelle batterie utiliser avec cet outil ?

Utilisez une batterie Li-ion 18 V compatible Makita® (modèle BL1830 ou équivalent). Ne pas utiliser d'autres types de batteries.

Que faire en cas de code d'erreur sur l'outil ?

Les codes d'erreur sont indiqués par des clignotements LED. Consultez la notice pour le diagnostic. Par exemple, un clignotement après cycle peut indiquer une pression insuffisante. Si le problème persiste, contactez un centre de service agréé.

Comment nettoyer l'outil de sertissage ?

Nettoyez l'outil avec un chiffon sec après chaque utilisation. Évitez les solvants. Stockez-le dans un endroit sec, à l'abri de la poussière.

Quelle est la force de sertissage maximale ?

La force maximale est de 108 kN (12,1 tonnes). Elle est automatiquement régulée par le système électronique.

Peut-on sertir des câbles en aluminium avec cet outil ?

Oui, l'outil peut sertir des câbles en cuivre et en aluminium, jusqu'à un diamètre de 40 mm avec les matrices appropriées (UC40 par exemple).

Comment démarrer un cycle de sertissage ?

Après avoir inséré la batterie et placé les matrices, appuyez sur le bouton PRESS. Le cycle se déroule automatiquement. Relâchez dès que la pression est atteinte.

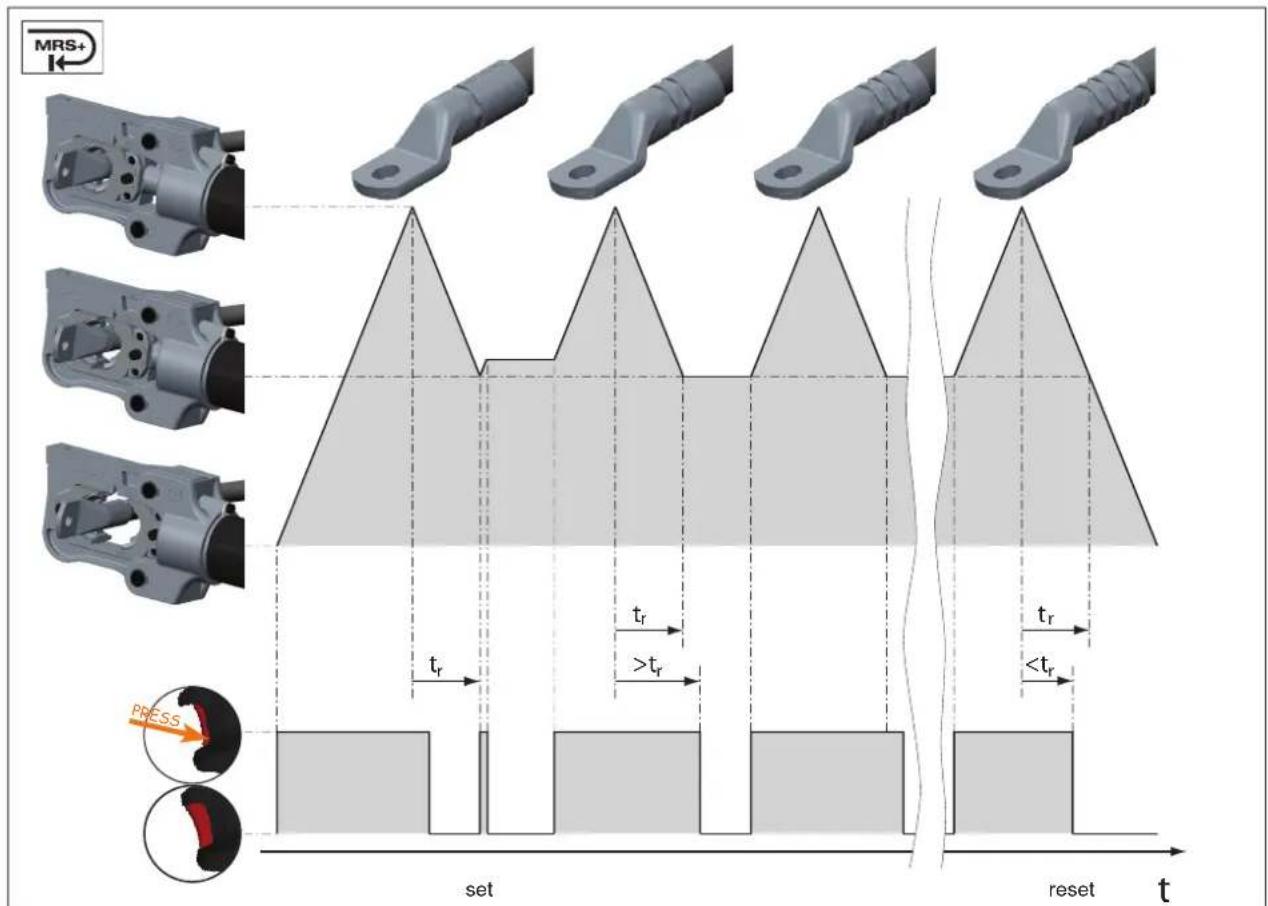

Que signifie le voyant MRS+ ?

Le voyant MRS+ (Memory Reset) indique que la mémoire de l'outil est active. Il clignote pour signaler un cycle terminé ou une erreur. Consultez la notice pour les codes.

Où faire réparer l'outil BlackFin CT-2920/CCP ?

Les réparations doivent être effectuées par un centre de service agréé Panduit/Klauke. La liste des centres se trouve dans la notice ou sur le site Panduit.

Quelle est la durée de garantie de l'outil ?

La garantie est de 2 ans (ou 10 000 cycles, selon la première échéance). Conservez la preuve d'achat.

MODE D'EMPLOI BlackFin CT-2920/CCP Panduit

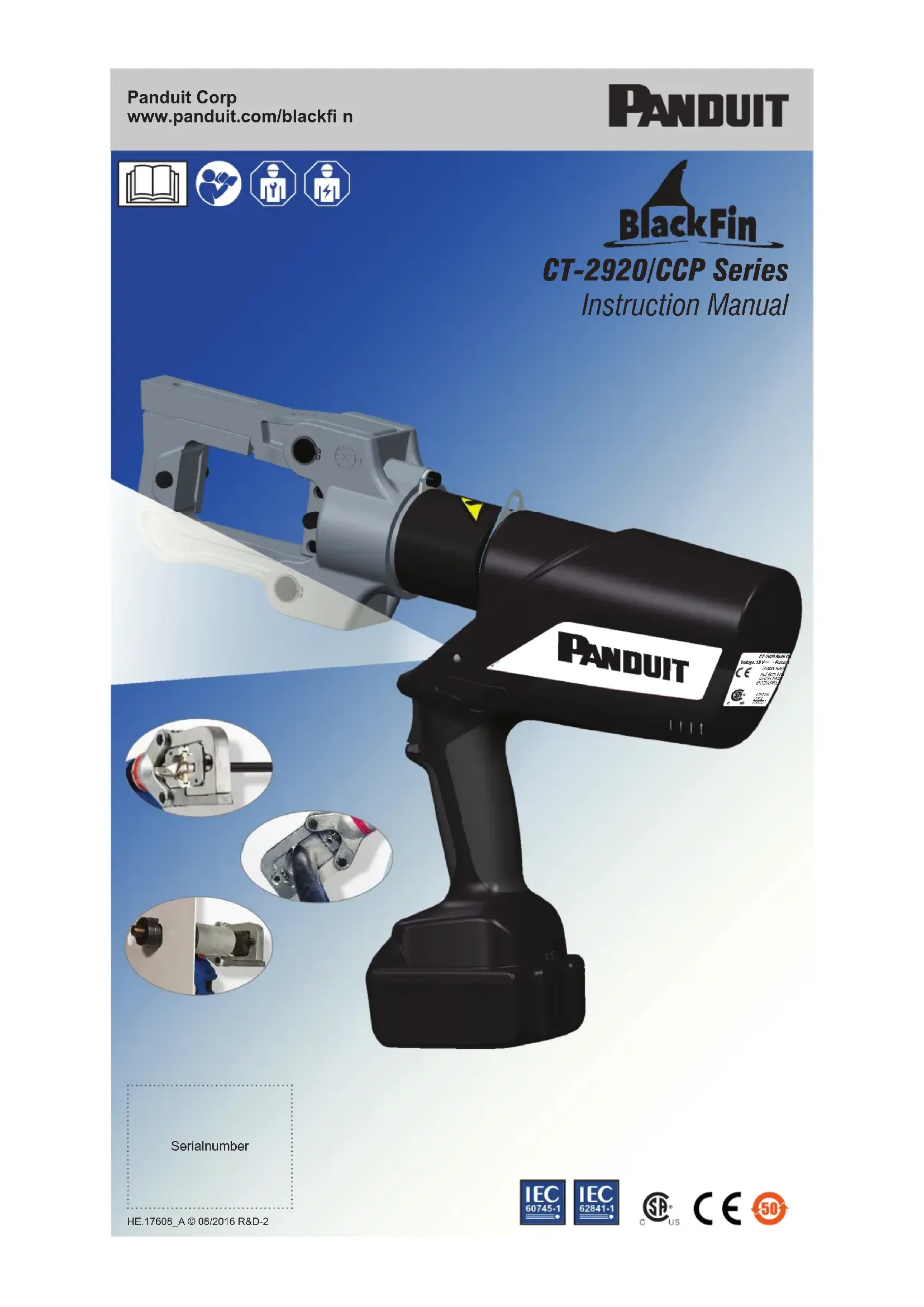

CT-2920/CCP Series

Instruction Manual

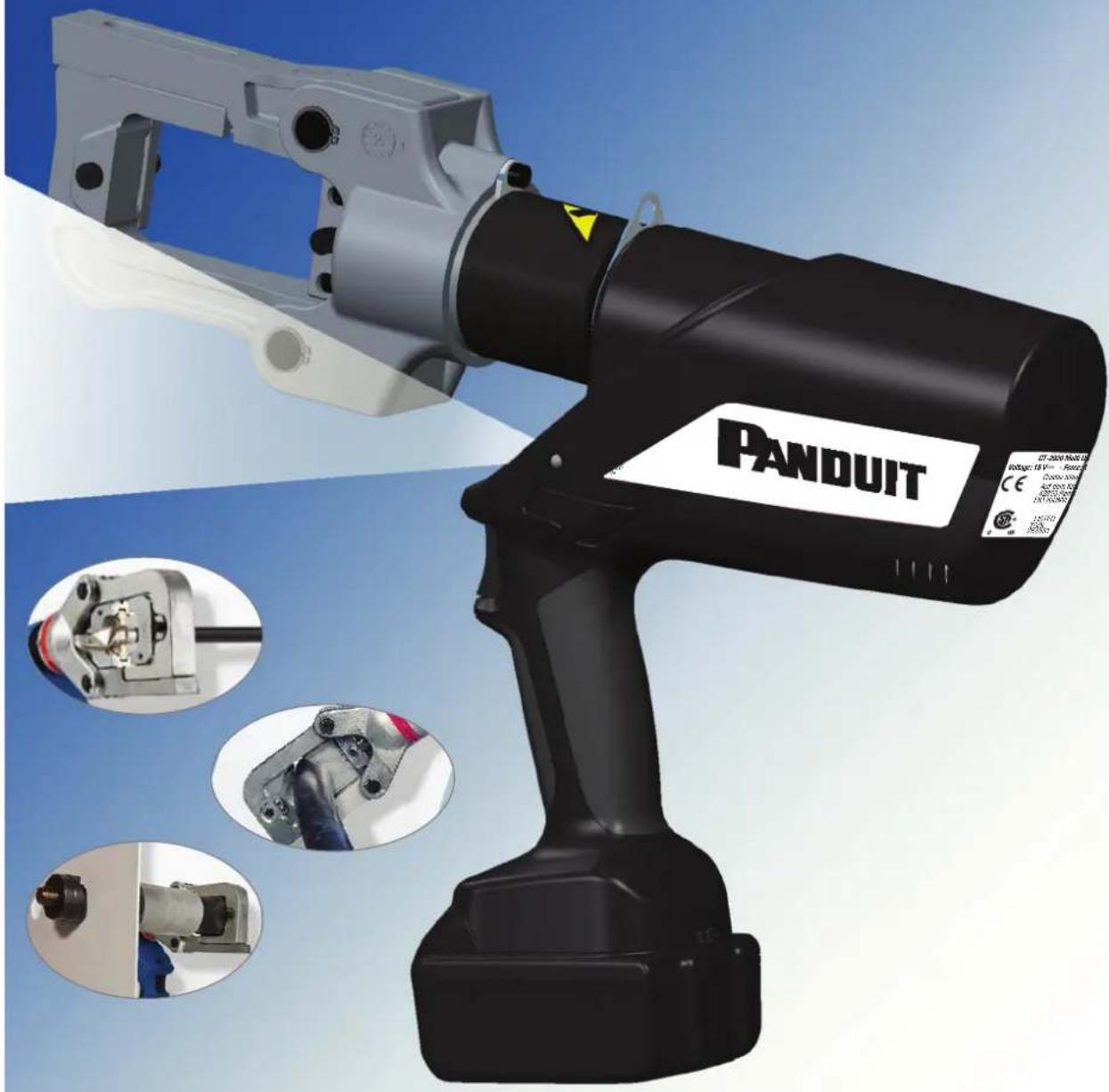

PANDUIT industrial tool with attached mechanical components and close-up insets showing disassembled parts (no readable text or symbols)

Serialnumber

WARNING

Read all safety warnings, instructions, illustrations and specifications provided with this power tool.

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

Mechanical component diagram showing two views with red X marks indicating cross-sections (no text or symbols present)

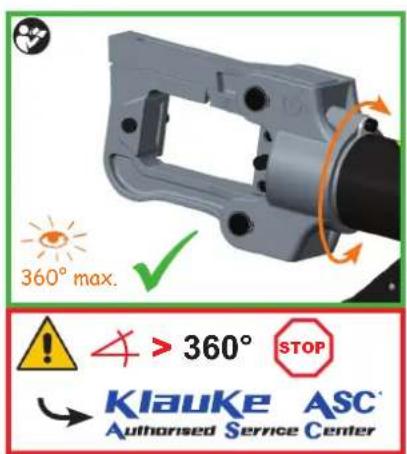

3D mechanical component with rotation arrow and 'page V' label (no readable text or symbols beyond labels)

Mechanical robotic arm with articulated joints and a highlighted shaft (no text or symbols visible)

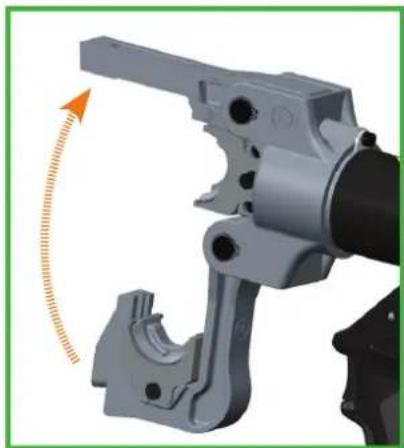

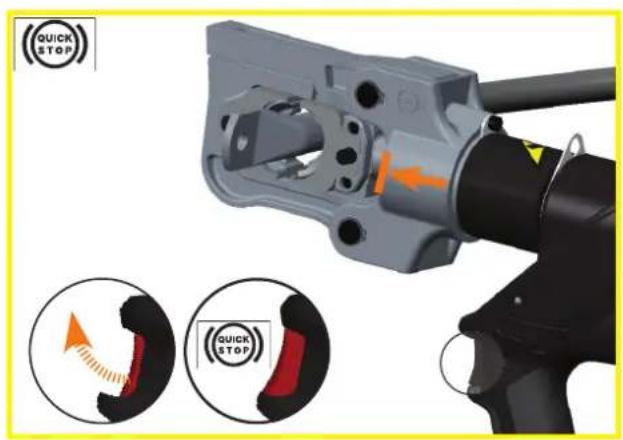

Mechanical assembly diagram showing a lever mechanism with a highlighted motion arrow (no text or symbols)

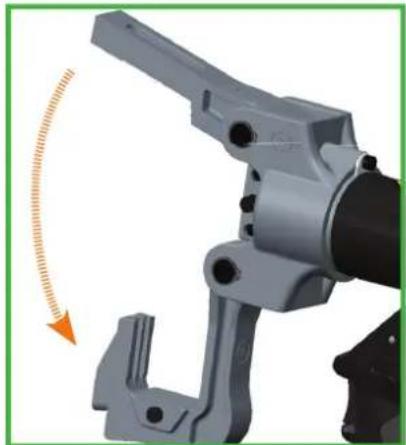

Mechanical assembly diagram showing a lever mechanism with motion arrow (no text or symbols)

3D mechanical component with a close-up inset showing internal components (no text or symbols visible)

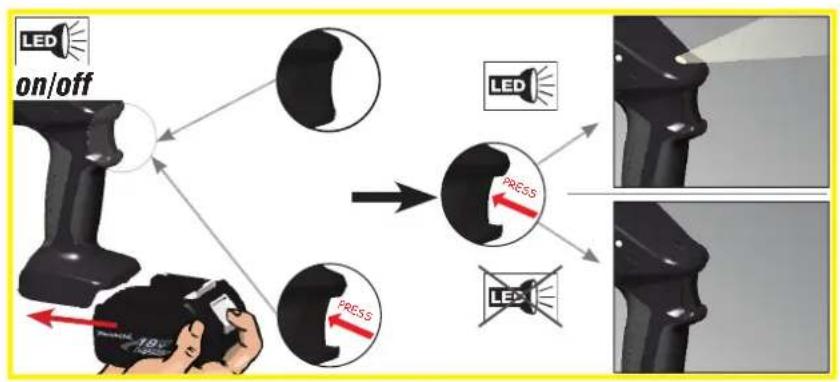


Einsätze Dies  Anwendung Application  Anwendung Applicat

3D mechanical component images showing a cylindrical and rectangular assembly with a magnified inset (no text or symbols on the main image)

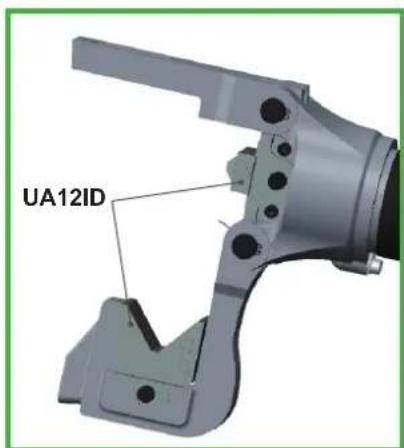

Two black plastic mechanical components with mounting holes, labeled UA12ID (no other text or symbols)



			Wann/When/Quand/Quando/cuándo/Wanneer/Kогда это происходит/Kiedy	Warum/Why/Pourqoui/Porqué/¿por qué?/Waarom/Причина/Dlaczego
			nach Arbeitsvorgangafter working cycleaprès opération de travailDespués del proceso de trabajopaóss o processo de trabalhona bechnifscyclusпосле цикла опрессовкиpo zakończeniu pracy
			nach Einsetzen des Akkusafter inserting the batteryaprès mise en place de l'accumulateurdospués de insertar la bateriapós inserir a bateriana het plaatsen van de accупри установки аккумулятораpo wsadzeniu baterii	SelbsttestSeif checkautocontrôleZolftestAutotestezelftestПереррев инструментatest
			nach Arbeitsvorgangafter working cycleaprès opération de travailDespués del proceso de trabajopaóss o processo de trabalhona bechnifscyclusпосле цикла опрессовкиpo zakończeniu pracy	SERVICEAuthorised Service Center
			wührend der Übertemperaturwhile exceeding the temp. limitpendant surchauffeen caso de temperatura excesivaduranto a temperatura excessivatijdens te hoge temperatuurпри высокой температуре внутри корпусарzy przegrzaniu	Werkzeug zu heiß.Unit too hotoulli surchaufféHerramienta demasiado calienteferramenta demasiado quentegereedschap te heetПереррев инструментаurządzenie za gorące
			nach Arbeitsvorgangafter working cycleaprès opération de travailDespués del proceso de trabajopaóss o processo de trabalhona bechnifscyclusпосле цикла опрессовкиpo zakończeniu pracy	SERVICEAuthorised Service Center +
	[ХОТ]		nach Arbeitsvorgangafter working cycleaprès opération de travailDespués del proceso de trabajopaóss o processo de trabalhona bechnifscyclusпосле цикла опрессовкиpo zakończeniu pracy	Fehler: der notwendige Pressdruck wurde nicht erreicht. Es handelt sich um eine manuelle Unterbrechung der Pressungbei stehendem Motor.Error: the required pressure has not been reached. The operator has interrupted the pressing cycle manually while themotor was not running.ERREUR: Pression nécessaire pas altainte. Il s'agit d'une interruption manuelle de la sertissage au moteur arrêté.Error: No se ha alcanzado la presión necesita o el operador ha interrumpido el ciclo a mano mientras el motor haparado.Falha: a pressão de prensagem necessária não foi alcançada. Trata-se de uma interrupção manual da prensagem como motor parado.Foutmelding: De benodigde persdruk wordt niet bereikt. De gebruiker heeft de verkrimping handmatig stopgezetaangezien de motor niet actief is.Ошибка: не было достигнуто требуемое усилие опрессовки или оператор прервап процесс опрессовки вручную,kindа двигатель остановился.Blied: konieczne cisienie nie zostało osiągnięte. Użytkownik przerwał cykl pracy ręcznie w chwill. gdy silnik nie bylwłączony
[WSTK]	[TOB3]		nach Arbeitsvorgangafter working cycleaprès opération de travailDespués del proceso de trabajopaóss o processo de trabalhona bechnifscyclusпосле цикла опрессовкиpo zakończeniu pracy	Schwerwiegender Fehler: Pressdruck wurde bei laufendem Motor nicht erreicht.Serious Error: The pressure has not been reached while the motor was running.Erreur Grave: Pression pas attainte au moteur courant.Error grave: No se ha alcanzado pressión mientras el motor estaba en marchaFalha grave: a pressão de prensagem não foi alcançada com o motor em funcionamento.Urgente foutmelding: Depersdruk werd bij een werkende motor niet bereikt.Сарьерная усилия: не было достигнуто требуемое усилие опрессовки во время работы двигателяPoważny biad: konieczne cisienie nie zostało osiągnięte podczas pracy silnika

\* Befindet sich das Gerät im Sleepmode (>5min. Inaktivität), dann blinkt das Gerät nicht bei Einfugen des Akkus! \* Is the tool in the sleepmode (>5min. of Inactivity) the tool does not flash two times when inserting the battery! (D) CE - Konformitätserklärung. Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 gemäß den Bestimmungen der Richtlinien 2006/42/EG, 2014/30/EU, 2011/65/EU (GB) CE - Declaration of conformity. We declare under our sole responsibility that this product is in conformity with the following standards or normative documents: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 in accordance with the regulations of directives 2006/42/EG, 2014/30/EU, 2011/65/EU (F) CE - Déclaration de conformité. Nous déclarons sous notre seule reponsabilité que ce produit est en conformité avec les normes ou documents normatifs suivants: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 conformément aux réglementations des directives 2006/42/EG, 2014/30/EU, 2011/65/EU (NL) CE - Konformiteitsverklaring. Wij verklaren en wij stellen ons er alleen voor verantwoordelijk dat dit produkt voldoet aan de volgende normen of normatieve documenten: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 overeenkomstig de bepalingen van de richtlijnen 2006/42/EG, 2014/30/EU, 2011/65/EU (I) CE - Dichiarazione di conformità. Dichiariamo sotto la nostra esclusiva responsabilità che questo prodotto è conforme alle seguenti norme e documenti normativi: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 conformemente alle disposizioni delle direttive 2006/42/EG, 2014/30/EU, 2011/65/EU (E) CE - Declaración de conformidad. Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normativos siguientes: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 de acuerdo con las regulaciones de las directivas 2006/42/EG, 2014/30/EU, 2011/65/EU (P) CE - Declaração de conformidade. Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 conforme as disposições das directivas 2006/42/EG, 2014/30/EU, 2011/65/EU (S) CE - Konformitetsdeklaration. Vi förklarar på eget ansvar att denna produkt överenstämmer med följande normer eller normaliva dokument: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 enligt bestämmelserna i direktiverna 2006/42/EG, 2014/30/EU, 2011/65/EU (FIN) CE - Todistus slandardinmukaisuudesta. Asiasta vastaavana todistamme täten, että tämä tuote on seuraavien standardien ja standardoimisa- siakirjojen vaatimusten mukainen: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 ja vastaa säädoksiä 2006/42/EG, 2014/30/EU, 2011/65/EU (N) CE - Konformitetserklæring. Vi erklærer på eget ansvarlighet at dette produkt er i overensstemmelse med følgende standarder eller standard-dokumenter: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 i henhold til bestemmelsene i direktive ne 2006/42/E∅F, 2004/108/E∅F, 2011/65/EU (DK) CE - Konformitetserklæring. Vi erklærer under almindeligt ansvardt at dette produkt er i overensstemmelse med folgende normer eller normative dokumenter: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 i henhold til bestemmelseme i direktiverne 2006/42/E∅F, 2004/108/E∅F, 2011/65/EU (PL) CE - Zgodnosc z dyrektywami CE. Swiadomi odpowiedzialności oswiadczamy, ze niniejszy produkt jest zgodny z następującymi normami lub dokumentacja normatywna: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 zgodnie z postanowieniami wytycznych 2006/42/EG, 2014/30/EU, 2011/65/EU (GR) CE - ΔΠΑΩΣΠ ΣΥΜΜΟΡΦΩΣΠΣ Με αναληψη συνολικης δηλωνομεστο το πορον προιον συμφωνει με τα παρακατω ποοτυπα και με τα ηροτυηα ηου αναφερονται στα σχεπκο εγγραφα EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 συμφωνα με τοχς κονονισμους 2006/42/EG, 2014/30/EU, 2011/65/EU (H) CE – Megfelelőségi nyilatkozat. Kéziműködtetésű elektromos kéziszerszámok: Teljes felelősségel kijelentjük, hogy ezek a termékek a következő szabványokkal és irányelvekkel összhangban vannak: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037; és megfelelnek a rendeltetés szerinti 2006/42/EG, 2014/30/EU, 2011/65/EU irányelveknek. (CZ) CE – Prohlášeni o shode. Prohlašujeme na vlastni zodpovednost, ze tyto produkty splnuji následujici normy nebo normativni listiny: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037; Ve shode se smernicemi 2006/42/EG, 2014/30/EU, 2011/65/EU (RO) CE - Declarație de conformitate. Noi declarăm pe propria răspundere că acest produs este în conformitate cu următoarele norme și documente normative: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037; potrivit dispoziiilor directivelor 2006/42/EG, 2014/30/EU, 2011/65/EU (SLO) CE - Izjava o skladnosti S tem potrjujemo splošno odgovornost, da je ta izdelek narejen v skladu z navedenimi normami in standardi: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 ter določbami in smernicami 2006/42/EG, 2014/30/EU, 2011/65/EU (HR) CE - Izjava o sukladnosti. Pod punom odgovornošću izjavljujemo da je proizvod naveden u naslovu ovog dokumenta sukladan sa primijenjenim normama i normativnim dokumentima: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 60204-1, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 u skladu sa odredbama preporuka 2006/42/EG, 2014/30/EU, 2011/65/EU Remscheid, den 01.08.2016 CE Jola.-Christopher Bluist Dipl.-Ing. Joh.-Christoph Schütz, CE-Beauftragter
