Type de produit	Pédale d'égaliseur graphique pour guitare
Marque	Mooer
Modèle	Graphic G
Catégorie	Pédale d'effet
Dimensions (L x P x H)	42 x 93,5 x 52 mm
Poids	160 g
Alimentation	Adaptateur secteur 9 V DC, centre négatif (2,1 mm)
Consommation électrique	7 mA
Entrée	1/4" Jack mono, impédance 470 kΩ
Sortie	1/4" Jack mono, impédance 1 kΩ
Bandes d'égalisation	5 bandes : 100 Hz, 250 Hz, 630 Hz, 1,6 kHz, 4 kHz
Plage de réglage	±18 dB par bande
True Bypass	Oui (commutateur au pied)
Contrôle	Potentiomètre LEVEL, LED d'état, curseurs par bande
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Utiliser uniquement l'adaptateur spécifié ; éviter l'humidité, la chaleur et la lumière directe
Garantie	1 an (hors Japon)
Accessoires inclus	Manuel d'utilisation (en japonais)

FOIRE AUX QUESTIONS - Graphic G Mooer

Comment brancher la pédale Graphic G ?

Branchez votre guitare sur l'entrée INPUT (jack 1/4" mono) et reliez la sortie OUTPUT à l'ampli ou à la pédale suivante. Utilisez un adaptateur secteur 9V DC centre négatif sur la prise DC IN.

Quel type d'alimentation faut-il utiliser ?

L'alimentation requise est un adaptateur secteur 9V DC à centre négatif (2,1 mm). La consommation est de 7 mA. N'utilisez pas d'autre adaptateur, cela pourrait endommager la pédale.

Que signifie 'True Bypass' ?

Le True Bypass permet de couper complètement le circuit de l'effet lorsque la pédale est désactivée, préservant ainsi la qualité du signal d'origine sans coloration ni perte.

Comment régler l'égaliseur ?

Utilisez les 5 curseurs pour ajuster le niveau de chaque bande de fréquence (100 Hz, 250 Hz, 630 Hz, 1,6 kHz, 4 kHz) dans une plage de ±18 dB. Le potentiomètre LEVEL règle le volume général de l'effet.

Comment nettoyer la pédale ?

Débranchez d'abord l'alimentation. Nettoyez la surface avec un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau. N'utilisez jamais de produits chimiques, alcool ou solvants.

Que faire si la pédale ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et qu'il délivre 9V DC centre négatif. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, contactez le service après-vente.

La pédale est-elle garantie ?

Oui, la pédale bénéficie d'une garantie de 1 an à compter de la date d'achat, couvrant les défauts de fabrication. La garantie est valable uniquement au Japon, sauf disposition contraire du revendeur.

Puis-je utiliser la pédale avec une pile ?

Non, la Graphic G ne fonctionne qu'avec une alimentation externe 9V DC. Aucun compartiment à pile n'est prévu.

Quelles précautions d'usage dois-je prendre ?

Évitez l'exposition à la lumière directe du soleil, à la chaleur excessive, à l'humidité et aux champs magnétiques. Débranchez les câbles lorsque vous ne l'utilisez pas ou en cas d'orage.

Où trouver le manuel en français ?

Le manuel fourni est en japonais. Vous pouvez télécharger une version traduite en vous rendant sur le site notice-facile.com et en sélectionnant la langue française.

MODE D'EMPLOI Graphic G Mooer

MOOER

5-Band Guitar Equalizer Pedal

取扱説明書

注意事項

使用前に必ずお読みください。

使用電源

故障や火災などの原因になりますので、ACアダプターは9V、2.1mmパレル、センターマイナスタイプをご使用ください。

また地震・雷などが発生している時は、電源を切ってご使用を控えてください。

接続について

シールドケーブルはアンプなどの他の機器の電源を切ってから取り外して下さい。 本体の故障や他の機器の故障を防ぐことが出来ます。

使用環境

変色や変形、ノイズや故障などの原因になるので、以下のような場所などでの使用は避けてください。

・直射日光が当たる場所。
・磁気のある物の近く。
・高温多湿になる場所。
・電圧規格が違う場所。
・不安定な場所。

お手入れ方法

乾燥した柔らかい布などでやさしく拭いてください。

汚れが取れないときは水で程よく湿らせた布などで拭いて下さい。

研磨剤入りの洗剤、アルコール、シンナー、ワックス、溶媒、洗浄液などまたは化学製品を含む布などは使わないでください。

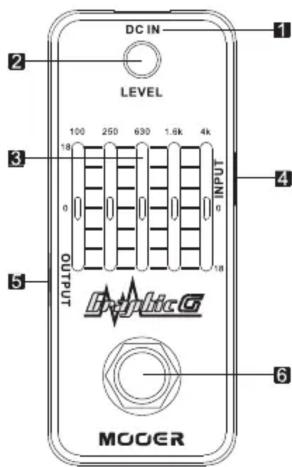

各部説明

世界で一番コンバクトなギター用グラフィックイコライザーです。

DC IN LEVEL 100 250 630 1.6k 4k OUTPUT INPUT GraphicG MOOER 18 0 0 18 2 3 4 5 6

1. DC IN

ACアダブター(DC 9Vセンターマイナス)を接続します。

1. LEVEL & ON/OFF LED

エフェクトの出力量を調整し、エフェクトをオンにした際にLEDが点灯します。

1. 5-band Slider

各周波数帯域のレベルを±18dBの範囲で調整します。

1. INPUT

1/4モノラルオーディオジャックでの入力になります。

1. OUTPUT

1/4モノラルオーディオジャックでの出力になります。

1. TRUE BYPASS Foot Switch

エフェクトのオン/オフ切り替えスイッチ。 オフにした場合、エフェクトの回路を通さない トゥルバイパスを採用しました。

仕様

入力：1/4モノラルジャック(インビーダンス470KΩ)

出力：1/4モノラルジャック(インビーダンス1KΩ)

電源：ACアダブター 9V DC センターマイナス

消費電流量：7mA

サイズ：93.5(D)×42(W)×52(H)mm

重量：160g

付属品：日本語取扱説明書(保証書)

保証規定

必ずお読みください。

保証期間内に本製品が製造上の不備に起因する故障が生じた場合、保証規定によって無償修理いたします。

1. 本保証書の有効期間はお買い上げ日より1年間です。
2. 次のような場合は有効期間内であっても有償修理になります。

・お取り扱い方法が不適当なために生じた故障
・天災(地震、火災、水害など)により生じた故障
・故障の原因が本製品以外の他の機器などにある場合
・不当な改造、調整、部品交換などにより生じた故障または損傷
・本保証書の提示がない場合

なお、弊社が修理した部分が再度故障した場合は、保証期間外であっても修理完了日より3ヶ月以内に限り無償修理いたします。

1. 本保証書は日本国内においてのみ有効です。
2. お客様が保証期間中に転居された場合でも、保証書は引き続きお使いいただけます。弊社サービスセンターまでお問い合わせください。
3. 保証期間中であっても無償修理の場合は、運送にかかる往復の費用はお客様の負担とさせていただきます。

本製品の故障、または使用上生じたお客様の直接、間接の損傷につきましては、弊社は一切の責任を負いかねますのでご了承ください。

本保証書は保証規定により無償修理をお約束するもので、これによりお客様の法律上の権利を制限するものではありません。

【重要事項】

保証書にお買い上げ日、販売店名が未記入または店舗印が捺印されていない場合、販売店の保証シールが無い場合は無効となります。記入できないときは、お買い上げ年月日を証明できる領収書等と一緒に保管してください。

また、保証書は再発行いたしませんので、紛失しないよう大切に保管してください。

保証書

ご使用中に万一故障した場合、本保証書に記載された保証規定により、無料修理申し上げます。なお、修理のご依頼にかかわる諸掛かり(交通費、送料等)はお客様のご負担となります。

お買い上げ日: 年 月 日

保証期間: お買い上げ日より1年間

商品名:

シリアルNo.:

お客様名:

ご住所:

電話番号:

お取扱店印

THIS WARRANTY IS VALID ONLY IN JAPAN
