| Type de produit | Ventouse électromagnétique applique |
| Force de rétention | 500 kg |
| Alimentation | 12/24 V DC |
| Consommation | 12 V : 550 mA, 24 V : 275 mA |
| Dimensions (ventouse) | 266 x 66 x 40 mm |
| Dimensions (contre-plaque) | 185 x 60 x 12 mm |
| Matériau | Acier avec résistance à la corrosion |
| Indice de protection | IP42 |
| Certification | CE, DEEE et RoHS |
| Garantie | 10 ans |
| Principe de fonctionnement | Sécurité positive (libère l'accès en cas de coupure de courant) |
| Protection électronique | Varistance incorporée contre l'effet de self |
| Montage | En saillie, préconisé en intérieur |
| Éléments fournis | Ventouse, contre-plaque, plaque de montage, visserie, notice |
| Raccordement | Bornier avec contacts NO/NC/COM |
| Sélection tension | Cavalier de sélection (12 V ou 24 V DC) |
| Conformité incendie | Alimentation 24 V continu uniquement (NFS 61-937) |
| Entretien | Aucun entretien particulier nécessaire |
| Nettoyage | Chiffon sec non abrasif |
| Réparabilité | Pièces détachées disponibles : contre-plaque, visserie |
FOIRE AUX QUESTIONS - C5S11 CDVI
Questions des utilisateurs sur C5S11 CDVI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de sécurité et de contrôle d'accès au format PDF gratuitement ! Retrouvez votre notice C5S11 - CDVI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C5S11 de la marque CDVI.
MODE D'EMPLOI C5S11 CDVI
Ventouse électromagnétique applique 500 Kg (usage général hors sécurité incendie)
FR
PRÉSENTATION DU PRODUIT
- Signal
- Applique
- Livrée avec contre-plaque
- Résistance à la corrosion pas d'usure mécanique
- Facilité d'installation préconisée en intérieur
- Sécurité positive (libère instantanément l'accès en cas de coupure de courant)
- Force de rétention : 500 kg
- Pas de magnétisme résiduel
- Varistance incorporée : protection électronique intégrée contre l'effet de self
-
Garantie 10 ans
-
Dimensions (L x l x P) : 266 x 66 x 40 mm
- Dimensions contre-plaque (L x l x P) : 185 x 60 x 12 mm
- Alimentation : 12/24 V DC
- Consommation :
- 12 V DC = 550 mA
- 24 V DC = 275 mA
DEEE et RoHS
IP42
Certification CE

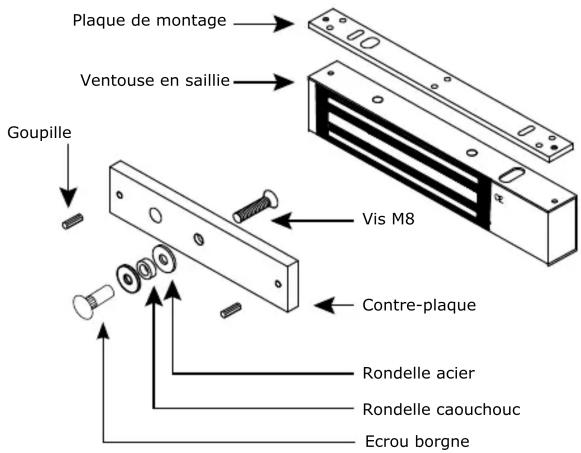

MONTAGE
| Ventouse saillie | Contre-plaque | Plaque de montage | Goupille 5x16 | Rondelle acier | Rondelle caoutchouc | Vis bois 4x25 | Vis M8x25 | Écrou borgne | Notice |
| 1 | 1 | 1 | 2 | 2 | 1 | 8 | 1 | 1 | 1 |
RACCORDEMENT
Réglage usine 12 V DC
| Bornier | Correspondance |
| + | 12 ou 24 V DC |
| - | 0 V |
| N.C | NC (Normalement fermé) |
| COM | COM |
| N.O | NO (Normalement ouvert) |
Le signal NO/NC ne commute que lorsque la porte fermée et sous tension.
NOTE IMPORTANTE
- Vérifier la position du cavalier avant de brancher la ventouse au courant d'entrée. Une position incorrecte peut endommager la ventouse. Ce type de dommage n'est pas couvert par la garantie.
- La ventouse et la contre-plaque doivent être impérativement alignés.
La contre-plaque doit être montée "flottante" autour de la vis centrale de montage pour compenser un mauvais alignement de la porte.
AVEC CARTE ÉLECTRONIQUE

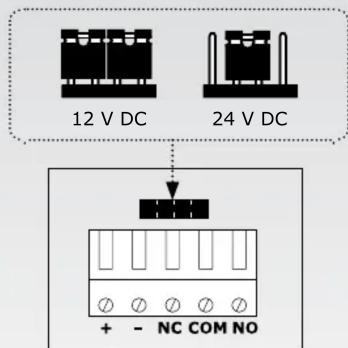

Cavaliers de sélection de tension
Pour assurer la conformité NFS 61-937 :
- alimenter la ventouse en 24V continu uniquement
- l'utilisation des contacts de position n'est pas admise
- se reporter à la notice "usage en système de sécurité incendie"
