| Type de produit | Scanner de bureau à chargeur de feuilles |
| Marque et modèle | Canon imageFORMULA DR-M140II |
| Dimensions (L x P x H) | 313 mm x 181 mm x 93 mm |
| Poids (sans adaptateur CA) | Environ 2,6 kg |
| Alimentation électrique | 24 V CC, 0,9 A (adaptateur CA 100-240 V, 50/60 Hz) |
| Consommation électrique (numérisation) | Maximum 24,5 W |
| Consommation électrique (mode économie d'énergie) | 1,6 W |
| Interface | Hi-Speed USB 2.0 |
| Résolution optique | 600 ppp |
| Vitesse de numérisation (A4, 200 ppp, recto) | Jusqu'à 40 pages/minute |
| Vitesse de numérisation (A4, 200 ppp, recto-verso) | Jusqu'à 80 images/minute |
| Formats de document supportés (papier ordinaire) | Largeur 50,8-216 mm, longueur 54-356 mm (mode document long jusqu'à 5588 mm) |
| Grammage du papier (chemin droit) | 27-255 g/m² (0,04-0,3 mm) |
| Grammage du papier (chemin demi-tour) | 27-128 g/m² (0,04-0,15 mm) |
| Capacité du chargeur (A4, 80 g/m²) | 80 feuilles |
| Modes de numérisation | Noir et blanc, diffusion d'erreurs, échelle de gris 256 niveaux, améliorations poussées I/II, seuil actif, couleur 24 bits |
| Fonctions spéciales | Détection double alimentation (ultrasons/longueur), détection inclinaison, numérisation folio, lecture codes-barres/2D, correction orientation texte, séparation de lots, mode document long |
| Numérisation de cartes | Cartes de visite (50,8x85 mm min.) et cartes plastique ISO (54x86 mm, jusqu'à 3 cartes non gaufrées ou 1 gaufrée) |
| Chemins de papier | Demi-tour (standard) et droit (pour cartes et papiers épais) |
| Entretien | Nettoyage de la vitre du capteur et des rouleaux ; remplacement du kit rouleaux (réf. 6332C001) |
| Options | Unité de numérisation à plat Flatbed Scanner Unit 102 ou 201 |
| Sécurité | Mise hors tension automatique après 4 heures ; consignes : ne pas obstruer les orifices de ventilation, éviter les liquides, débrancher lors du nettoyage |
| Systèmes d'exploitation supportés | Windows 10/11, Windows Server 2012 R2/2016/2019/2022 (32 et 64 bits) |
FOIRE AUX QUESTIONS - imageFORMULA DR-M140II CANON
Questions des utilisateurs sur imageFORMULA DR-M140II CANON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scanner au format PDF gratuitement ! Retrouvez votre notice imageFORMULA DR-M140II - CANON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil imageFORMULA DR-M140II de la marque CANON.
MODE D'EMPLOI imageFORMULA DR-M140II CANON
- Veuillez lire ce manuel avant d'utiliser le scanner.
- Après avoir terminé la lecture de ce manuel, conservez-le en lieu sûr pour future référence.
ENERGY STAR® Programme pour les équipements de bureau
ENERGY STAR
Ce programme est destiné aux États-Unis et au Canada.
En tant que partenaire ENERGY STAR ^® , Canon Electronics Inc. déclare cette machine conforme aux directives du programme ENERGY STAR ^® en matière d'efficacité énergétique.
L'ENERGY STAR® Programme pour les équipements de bureau est un programme international qui est destiné à promouvoir les économies d'énergie dans le cadre de l'utilisation des ordinateurs et autres équipements de bureau.
Le programme soutient le développement et la diffusion des produits disposant de fonctionnalités destinées à réduire efficacement la consommation d'énergie. Il s'agit d'un programme ouvert à tous les constructeurs commerciaux qui peuvent adhérer volontairement. Les produits visés sont les équipements de bureau tels que les ordinateurs, les écrans, les imprimantes, les télécopieurs, les copieurs et les scanners. Les normes et logos utilisés sont les mêmes dans tous les pays participant au programme.
Ce modèle n'offre pas d'options de paramétrage pour la gestion de l'alimentation.
NOMS DES MODELES
Les noms suivants seront fournis dans le règlement de sécurité de chaque zone de vente de cette Scanner de documents.
DR-M140II: Modèle 6130240
Marques commerciales
- Canon et le logo Canon sont des marques déposées de Canon Inc. aux États-Unis et peuvent être aussi des marques commerciales ou des marques déposées dans d'autres pays.
- imageFORMULA est une marque commerciale de CANON ELECTRONICS INC.
- Microsoft, Windows, PowerPoint et SharePoint sont des marques déposées ou commerciales de Microsoft Corporation aux États-Unis et dans d'autres pays.
- Capture(s) d'écran des produits Microsoft réimprimées avec l'autorisation de Microsoft Corporation.
- ENERGY STAR® est une marque déposée aux Etats-Unis.
- ISIS est une marque déposée d'Open Text aux États-Unis.
- iDRS™ SDK 15 Windows 32 - 64 bit technology by Image Recognition Integrated Systems S.A.
- QR Code est une marque déposée de DENSO WAVE INCORPORATED au Japon et dans d'autres pays.
- D'autres noms de produits et d'entreprises ci-inclus peuvent être des marques de fabrique de leurs propriétaires respectifs. Cependant, les symboles ^TM et ^® ne sont pas utilisés dans ce document.
Copyright
Copyright 2022 by CANON ELECTRONICS INC. Tous droits réservés.
Aucune partie de cette publication ne peut être reproduite ou transmise, sous quelque forme ou de quelque manière que ce soit, électronique, mécanique, par photocopie, par enregistrement, à l'aide d'un système de stockage des informations ou d'un système documentaire sans l'autorisation écrite préalable de CANON ELECTRONICS INC.
Avertissement concernant la reproduction
Cet appareil est prévu pour une utilisation dans le respect des dispositions légales, conformément à toutes les réglementations en vigueur, y compris mais s'en s'y limiter, aux réglementations relatives à la contrefaçon, aux droits d'auteur et à la sécurité nationale.
Toute personne reconnue comme ayant reproduit l'un des supports énumérés ci-après (qu'il s'agisse ou non d'une reproduction intentionnelle) dans le but frauduleux de les faire passer pour des originaux s'expose à des poursuites judiciaires.
- Papier-monnaie ou billets de banque (nationaux et étrangers)
- Timbres-postes, timbres fiscaux ou autres timbres similaires
- Certificats d'actions, certificats d'obligations, billets à ordre, chèques ou autres certificats de valeur
- Passeports, permis ou autres certificats ou documents émis par des agences ou des représentants du gouvernement
Cette liste n'est pas exhaustive.
Canon ne saurait être tenu responsable de toute utilisation inappropriée de ce scanner par un individu.
Veuillez noter que certains droits de propriété intellectuelle sont protégés par des droits d'auteur et que les articles faisant l'objet d'une telle protection ne peuvent être reproduits sans l'autorisation expresse du détenteur du droit d'auteur, à l'exception de certaines utilisations personnelles ou dans le cadre familial.
Dégagement de responsabilité
Les informations inclues dans ce manuel sont soumises à des modifications sans préavis.
CANON ELECTRONICS INC. N'ASSUME AUCUNE RESPONSABILITE DE QUELQUE SORTE QUE CE SOIT CONCERNANT CE MATERIEL, EXPLICITE OU IMPLICITE, A L'EXCEPTION DE CE QUI INDIQUE CI-APRES, Y COMPRIS MAIS NON LIMITE A, TOUTE GARANTIE DE COMMERCIALISATION, VALEUR MARCHANDE, FITNESS A TITRE PARTICULIER OU SANS DEROGATION. CANON ELECTRONICS INC. NE PEUT ETRE TENU RESPONSABLE POUR TOUT DOMMAGE, DIRECT, INDIRECT OU LATERAL DE QUELQUE NATURE QUE CE SOIT OU POUR TOUTE PERTE OU DEPENSES SUITE A L'UTILISATION DE CE MATERIEL.
CANON ELECTRONICS INC. NE PEUT ETRE TENU RESPONSABLE POUR LE STOCKAGE OU LA MANIPULATION DE DOCUMENTS NUMERISES AVEC CET APPAREIL OU DES DONNEES D'IMAGES NUMERISEES OBTENUES. SI VOUS DECIDEZ DE JETER LES ORIGINAUX DES DOCUMENTS NUMERISES, VOUS ETES, EN TANT QU'UTILISATEUR, RESPONSIBLE DE L'INSPECTION DES IMAGES NUMERISEES ET DE LA VERIFICATION QUE LES DONNEES SOIENT INTACTES. LA RESPONSABLILE MAXIMALE DE CANON ELECTRONICS INC. DANS CETTE GARANTIE EST LIMITEE AU PRIX D'ACHAT DE CE PRODUIT COUVERT PAR CETTE GARANTIE.
Introduction
Nous vous remercions d'avoir acheté le scanner de documents Canon imageFORMULA DR-M140II.
Veuillez lire attentivement les manuels suivants et vous familiariser avec les fonctions du scanner avant de l'utiliser afin de vous assurer de comprendre suffisamment les fonctions et d'utiliser au mieux les fonctionnalités du scanner. Après avoir lu les manuels, conservez-les en lieu sûr pour future référence.
Manuels du scanner
La documentation de ce scanner se compose des manuels suivants.
● Guide de sécurité du produit
Avant d'utiliser le scanner, assurez-vous de lire et de suivre ces instructions.
● Guide de configuration
Ce manuel décrit les procédures de configuration du scanner. Lisez ce manuel lorsque vous utilisez le scanner pour la première fois.
● Mode d'emploi (ce manuel)
Ce manuel contient les procédures d'utilisation du scanner. (manuel électronique au format PDF uniquement)
Indication
Le Mode d'emploi (manuel électronique) est enregistré à l'emplacement suivant lorsque les logiciels sont installés.
Symboles utilisés dans ce manuel
Les symboles suivants sont utilisés dans ce manuel pour expliquer les procédures, les restrictions, les précautions à prendre et les consignes de sécurité à respecter.
AVERTISSEMENT
Indique une mise en garde relative à des opérations qui peuvent provoquer la mort ou blesser quelqu'un, si elles ne sont pas exécutées correctement. Pour utiliser le scanner en toute sécurité, respectez toujours ces mises en garde.
ATTENTION
Indique un avertissement relatif à des opérations qui peuvent blesser quelqu'un ou provoquer des dommages matériels, si elles ne sont pas exécutées correctement. Pour utiliser le scanner en toute sécurité, respectez toujours ces avertissements.
IMPORTANT
Indique des conditions requises et des restrictions d'exploitation. Assurez-vous de lire attentivement ces consignes pour une utilisation correcte du scanner et éviter de l'endommager.
Indication
Clarifie une procédure ou fournit des explications supplémentaires au sujet d'une procédure. La lecture de ces remarques est fortement recommandée.
Sommaire
Introduction 4
Symboles utilisés dans ce manuel .... 5
Avant d'utiliser le scanner.... 7
Configuration système requise pour le logiciel...... 7
Mise sous tension.... 8
Mise hors tension....8
Consignes de sécurité importantes.... 9
Lieu d'installation....9
Adaptateur CA....9
Déplacement du scanner 10
Manipulation.... 10
Mise au rebut 11
Lors de l'envoi du scanner en réparation.... 12
Caractéristiques du scanner.... 13
Noms et fonction des pièces 15
Opérations de base.... 18
Documents 18
Comment placer les documents.... 20
Commutation entre les méthodes d'alimentation
et d'éjection.... 20
Placement des documents.... 21
Placement des cartes.... 23
Placement de documents pliés 24
Paramétrage du mode Document long 25

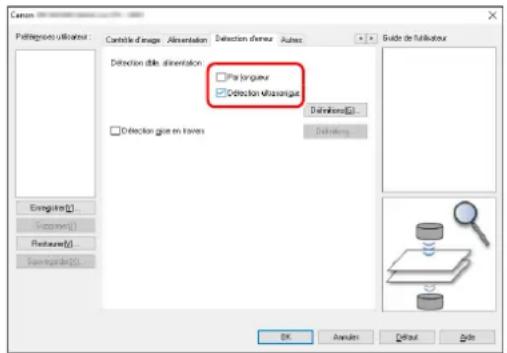

Détection d'une double alimentation de documents ..... 27
Détection de documents inclinés 29
Méthodes de numérisation ...... 31
Numérisation avec CaptureOnTouch.... 31
Qu'est-ce que CaptureOnTouch? 31
Paramétrage du pilote du scanner.... 32
Configuration et fonctions du pilote du scanner 32
Paramétrage des conditions de numérisation de base...... 35
Méthodes de numérisation plus avancées.... 46
Séparation de lots (Insérer page blanche) 46
Utilisation d'un patchcode pour la numérisation.... 46
Entretien 49
Entretien quotidien.... 49
Nettoyage du scanner 49
Nettoyage de l'intérieur du scanner.... 49
Nettoyage de la vitre du capteur et des rouleaux.... 49
Remplacement des consommables 52
À propos de l'outil de configuration des pilotes Canon
imageFORMULA.... 56
Dépannage 57
Problèmes et solutions communs.... 57
Dépannage logiciel.... 60
Conseils utiles.... 61
Élimination des bourrages papier et des
documents inclinés.... 63
Désinstallation des logiciels 65
Annexe 66
Caractéristiques techniques 66
Pièces de rechange.... 67
Option....67
À propos du produit Flatbed Scanner Unit 68
Dimensions....68
Index......69
Avant d'utiliser le scanner
Configuration système requise pour le logiciel
Pour utiliser le scanner, votre ordinateur doit disposer de la configuration système suivante.
Ordinateur
Unité centrale : Intel Core i3 2,13 GHz ou supérieur
Mémoire : 4 Go ou plus
Disque dur : 5 Go ou plus d'espace disponible sont nécessaires pour l'installation de tous les logiciels
Interface USB : Hi-Speed USB2.0
Écran : Résolution de 1024 × 768 (XGA) ou plus recommandée
Système d'exploitation
- Microsoft Windows 10 (éditions 32 bits et 64 bits)
- Microsoft Windows 11
• Microsoft Windows Server 2012 R2
• Microsoft Windows Server 2016
• Microsoft Windows Server 2019
• Microsoft Windows Server 2022
Il s'agit de l'environnement à partir de septembre 2022.
Pour obtenir les informations les plus récentes sur la prise en charge du logiciel, consultez la page Produits du site Web Canon.
Autre exigence
- Une application compatible avec ISIS ou TWAIN et avec les systèmes d'exploitation énumérés ci-dessus.
• .NET Framework 4.5.2 ou ultérieur
IMPORTANT
- Utilisez l'interface USB standard de votre ordinateur. Toutefois, le fonctionnement normal du scanner n'est pas garanti avec toutes les interfaces USB, même si l'ordinateur est équipé d'une interface standard. Pour en savoir plus, consultez votre revendeur local agréé Canon.
- La vitesse de numérisation est plus lente lorsque l'interface USB standard de votre ordinateur est de type USB Full-Speed (équivalent à USB 1.1).
- Le câble USB que vous utilisez doit être celui fourni avec le scanner.
- Si l'unité centrale, la mémoire, la carte d'interface ou les autres caractéristiques techniques ne correspondent pas à la configuration requise, il est possible que la vitesse de numérisation soit fortement réduite et que la durée des transmissions soit allongée.
- Même si l'ordinateur est conforme à la configuration requise, la vitesse de numérisation peut varier en fonction des spécifications de l'ordinateur et de l'environnement.
- Les pilotes fournis avec le scanner ne sont pas nécessairement compatibles avec l'ensemble des applications compatibles ISIS ou TWAIN. Pour plus de détails, contactez votre fournisseur d'applications logicielles.
- En mode tablette de Windows 10, le logiciel peut perturber l'affichage.
- La Fonctionnalité Expérience utilisateur doit être activée pour Windows Server 2012 R2.
Précautions en cas d'utilisation avec les systèmes d'exploitation 64 bits
- Le pilote ISIS fourni avec ce produit prend en charge la numérisation avec les applications 32 bits uniquement.
Mise sous tension
Le scanner peut être mis sous et hors tension à l'aide du bouton d'alimentation à l'avant du scanner.
1 Assurez-vous que le scanner et l'ordinateur sont correctement raccordés.
2 Appuyez sur le bouton d'alimentation.
Le bouton d'alimentation s'allume en bleu lorsque l'appareil est mis sous tension.
Indication
Une bulle d'aide telle que celle illustrée ci-dessous apparaît dans la barre des tâches. Si vous attendez un instant, la délection automatique du scanner se terminera et le scanner sera prêt à l'utilisation.
Quand le scanner est correctement raccordé à l'ordinateur, l'icône (CaptureOnTouch) apparaît dans la barre des tâches comme suit.
Si l'icône de la barre des tâches apparaît sous la forme le scanner n'est pas correctement raccordé à l'ordinateur. Vérifiez l'état de l'interrupteur d'alimentation et du câble USB.
Mise hors tension
Appuyez sur le bouton d'alimentation et maintenez-le enfoncé jusqu'à ce que le voyant s'éteigne.
IMPORTANT
- Après avoir mis le scanner hors tension, attendez au moins 10 secondes avant de le remettre sous tension.
- Si vous n'utilisez pas le scanner pendant une période prolongée, vous devez débrancher le cordon d'alimentation de la prise secteur pour des raisons de sécurité.
Indication
Le paramètre de mise hors tension automatique du scanner est activé par défaut et le scanner se met automatiquement hors tension s'il n'est pas utilisé pendant 4 heures.
Pour plus de détails sur la façon de désactiver ce paramètre, consultez « À propos de l'outil de configuration des pilotes Canon imageFORMULA » à la p. 56.
Consignes de sécurité importantes
Afin de garantir un fonctionnement sûr de ce scanner, assurez-vous de lire les consignes et les précautions de sécurité détaillées ci-dessous.
Lieu d'installation
Les performances de ce scanner varient en fonction de l'environnement dans lequel il est installé. Assurez-vous que le lieu dans lequel le scanner est installé répond aux exigences environnementales suivantes.
- Prévoyez suffisamment d'espace libre autour du scanner pour son fonctionnement, son entretien et sa ventilation.
- Lors de la numérisation de documents avec le chemin de papier droit, prévoyez suffisamment d'espace derrière le scanner pour la sortie des documents numérisés.
- Évitez d'exposer le scanner à la lumière directe du soleil. Si c'est inévitable, utilisez des rideaux pour protéger le scanner.
-
Évitez les lieux extrêmement poussièreux car la poussière peut avoir un effet négatif sur l'intérieur du scanner.
-
Évitez les endroits chauds ou humides comme ceux à proximité d'un robinet d'eau, d'un chauffe-eau ou d'un humidificateur. Évitez les lieux exposés au gaz d'ammoniac. Évitez les lieux situés à proximité de produits chimiques inflammables, tels que de l'alcool ou du solvant.
- Évitez les lieux soumis à des vibrations.
- Évitez d'exposer le scanner à de brusques changements de température. Si la pièce dans laquelle se trouve le scanner est froide, puis chauffée rapidement, des gouttes de condensation risquent de se former à l'intérieur du scanner. Cela risque de provoquer une dégradation de la qualité de numérisation. Les conditions suivantes sont recommandées pour une qualité de numérisation optimale :
Température ambiante : de 10 à 32,5 °C (de 50 à 90,5 °F) Humidité : de 20 à 80 % d'humidité relative - Évitez de placer le scanner à proximité d'équipements générant des champs électromagnétiques (par exemple des enceintes, des téléviseurs ou des postes de radio).
Adaptateur CA
- Branchez-le uniquement à une prise murale avec la tension et la fréquence requises (120 V, 60 Hz ou 220-240 V, 50/60 Hz en fonction de votre région).
- Ne branchez pas d'autres équipements électriques dans la prise murale sur laquelle est branché le scanner. De même, si vous devez utiliser une rallonge, assurez-vous que ses caractéristiques correspondent aux exigences du scanner.
- N'essayez jamais de démonter ou de modifier l'adaptateur CA de quelque façon que ce soit, car cela présente un danger.
- Le cordon d'alimentation risque d'être endommagé si on marche souvent dessus ou s'il est coincé sous des objets lourds.
- N'utilisez pas le cordon d'alimentation quand il est plié.
- Ne tirez pas directement sur le cordon d'alimentation. Pour débrancher le cordon d'alimentation, saisissez la fiche et retirez-la de la prise.
-
Laissez un espace libre autour du cordon d'alimentation pour pouvoir y accéder et le débrancher facilement en cas d'urgence.
-
N'utilisez pas d'adaptateur CA autre que celui fourni avec le scanner. N'utilisez pas avec d'autres produits l'adaptateur CA fourni avec le scanner.
- Si vous avez des questions sur l'alimentation électrique, contactez un représentant du service après-vente ou votre revendeur local agréé Canon pour de plus amples informations.
Déplacement du scanner
- Lorsque vous déplacez le scanner, tenez-le bien à deux mains pour éviter de le faire tomber.
- Assurez-vous de débrancher le câble d'interface et l'adaptateur CA avant de déplacer le scanner. Si vous déplacez le scanner alors que ces éléments sont encore branchés, les fiches et les connecteurs risquent d'être endommagés.
Prenez note des précautions suivantes lors de l'utilisation du scanner. Dans le cas contraire, vous risquez de provoquer un choc électrique ou un incendie.
- N'utilisez jamais d'alcool, de benzène, de solvant, de vaporisateurs d'aérosol ou toute autre substance inflammable à proximité du scanner.
- Ne coupez pas, ne détériorez et ne modifiez pas le cordon d'alimentation. Ne placez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière exagérée.
- Ne branchez jamais le cordon d'alimentation avec les mains mouillées.
- Ne branchez pas le scanner sur une multiprise.
- Veillez à ce que le cordon d'alimentation ne fasse pas de nœuds ni de plis, car cela pourrait provoquer un choc électrique ou un incendie. Lorsque vous branchez le cordon d'alimentation, assurez-vous que la fiche est complètement enfoncée dans la prise murale.
- L'ensemble de cordon d'alimentation fourni est destiné à une utilisation uniquement avec ce scanner. Ne l'utilisez pas avec d'autres équipements électroniques. En outre, n'utilisez pas d'autres ensembles de cordon d'alimentation que celui fourni avec le scanner. Si vous le faites, vous risquez de provoquer un choc électrique ou un incendie.
- Ne démontez et ne modifiez pas le scanner.
- N'essayez jamais de démonter ou de modifier l'adaptateur CA de quelque façon que ce soit, car cela présente un danger.
- N'utilisez pas de vaporisateurs inflammables à proximité du scanner.
- Lorsque vous nettoyez le scanner, mettez-le hors tension à l'aide du bouton d'alimentation et débranchez le cordon d'alimentation de la prise murale.
- Pour nettoyer le scanner, utilisez un chiffon légèrement humide et bien essoré. N'utilisez jamais d'alcool, de benzène, de solvant ou toute autre substance inflammable.
- Si le scanner émet des bruits inhabituels, de la fumée, de la chaleur ou des odeurs étranges, s'il ne fonctionne pas ou si un autre phénomène anormal se produit lorsque vous l'utilisez, mettez-le immédiatement hors tension à l'aide du bouton d'alimentation et débranchez le cordon d'alimentation de la prise murale. Contactez ensuite un représentant du service après-vente ou votre revendeur local agréé Canon pour la prise en charge de l'appareil.
- Ne laissez pas tomber le scanner, et ne lui faites pas subir d'impact ou de choc. Si le scanner est endommagé, mettez-le immédiatement hors tension à l'aide du bouton d'alimentation et débranchez le cordon d'alimentation de la prise murale. Contactez ensuite un représentant du service après-vente ou votre revendeur local agréé Canon pour la prise en charge de l'appareil.
- Avant de déplacer le scanner, assurez-vous de le mettre hors tension à l'aide du bouton d'alimentation et de débrancher le cordon d'alimentation de la prise murale
- Remarque pour les personnes munies d'un stimulateur cardiaque
Ce produit émet un champ magnétique de bas niveau.
Si vous êtes munis d'un stimulateur cardiaque et ressentez des anomalies, éloignez-vous sans tarder de cet appareil et consultez votre médecin.
ATTENTION
- N'installez pas le scanner sur une surface instable ou inclinée, ni dans un lieu soumis à des vibrations excessives, ce qui risquerait de faire tomber le scanner, en blessant quelqu'un, ou de l'endommager.
- Ne placez pas de petits objets en métal comme des agrafes, des trombones ou des bijoux sur le scanner. Ces objets risquent de tomber à l'intérieur du scanner et de provoquer un incendie ou un choc électrique. Si de tels objets tombent à l'intérieur du scanner, mettez-le immédiatement hors tension à l'aide du bouton d'alimentation et débranchez le cordon d'alimentation de la prise murale. Contactez ensuite un représentant du service après-vente ou votre revendeur local agréé Canon pour la prise en charge de l'appareil.
- N'installez pas le scanner dans un lieu poussiéreux ou humide. Cela risquerait de provoquer un choc électrique ou un incendie.
- Ne placez pas d'objets sur le scanner. De tels objets pourraient tomber ou se renverser, et blesser quelqu'un.
- Branchez-le uniquement à une prise murale avec la tension et la fréquence requises (120 V, 60 Hz ou 220-240 V, 50/60 Hz en fonction de votre région). Cela risquerait de provoquer un choc électrique ou un incendie.
- Pour débrancher le cordon d'alimentation, saisissez fermement la fiche. Ne tirez pas directement sur le cordon d'alimentation ; cela risquerait d'endommager ou de dénuder les fils électriques qui sont à l'intérieur et de causer un choc électrique ou un incendie.
-
Laissez un espace suffisant autour de la prise murale pour pouvoir débrancher facilement l'appareil en cas d'urgence. Si vous placez des objets autour de la prise murale, vous risquez de ne pas parvenir à la débrancher rapidement en cas d'urgence.
-
Ne versez pas de liquides ni de substances inflammables (tels que de l'alcool, du solvant, du benzène, etc.) sur le scanner, cela risquerait de provoquer un incendie ou un choc électrique. Cela risquerait de provoquer un choc électrique ou un incendie.
- Lorsque vous n'utilisez pas le scanner pendant une longue période, par exemple pendant la nuit, mettez-le hors tension à l'aide du bouton d'alimentation. De plus, lorsque vous n'utilisez pas le scanner pendant une période prolongée, par exemple pendant des vacances, mettez-le hors tension à l'aide du bouton d'alimentation et débranchez l'alimentation de la prise murale pour plus de sécurité.
- N'obstruez pas les orifices de ventilation. Cela pourrait entraîner une surchauffe.
- Lorsque vous utilisez le scanner, ne portez pas de vêtements amples ni de bijoux qui pourraient se coincer dans le scanner, car cela pourrait blesser quelqu'un. Soyez extrêmement prudent si vous portez une cravate ou si vous avez les cheveux longs. Si quelque chose se prend dans le scanner, débranchez immédiatement le cordon d'alimentation pour éteindre le scanner.
- Soyez vigilant lorsque vous chargez du papier dans le scanner et que vous éliminez un bourrage papier car vous pouvez vous couper les doigts sur le bord des feuilles de papier.
AVERTISSEMENT DE TEMPÉRATURE
- Les pièces sur lesquelles est apposé cet avertissement peuvent devenir très chaudes et une mauvaise manipulation de ces pièces peut provoquer des brûlures. Pour garantir la sécurité de l'utilisation, suivez les instructions de cet avertissement avec soin.
Mise au rebut
Lors de la mise au rebut du scanner, assurez-vous de respecter l'ensemble des réglementations et législations locales ou consultez le détaillant chez qui vous avez fait l'acquisition du scanner.
Lors de l'envoi du scanner en réparation
Lorsque vous faites une demande de réparation, le scanner doit être envoyé à l'adresse spécifiée. Lorsque vous envoyez le scanner, utilisez le carton d'emballage avec lequel il a été livré. Fixez fermement le scanner avec les matériaux d'emballage lorsque vous le placez dans le carton d'emballage.
Caractéristiques du scanner
Les principales caractéristiques du scanner de documents DR-M140II sont énumérées ci-dessous.
● Conception compacte
Le scanner dispose d'un format compact de 313 mm (12,32") (L) x 93 mm (3,66") (H) x 181 mm (7,13") (P) lorsque le bac d'alimentation des documents est fermé.
● Alimentation rapide des documents
Les documents peuvent être numérisés à une vitesse pouvant atteindre 40 pages par minute (lors de la numérisation recto ou recto-verso de documents au format A4 à 200 ppp).
- Deux chemins d'éjection de papier pour numériser une variété de documents
Utilisez le chemin de papier demi-tour, qui permet d'économiser de l'espace, pour numériser du papier d'épaisseur standard ou le chemin de papier droit pour numériser des cartes et d'autres documents épais.
● Qualité d'image élevée
Le capteur de résolution optique 600 ppp incorporé dans le scanner permet de numériser les documents avec une qualité d'image élevée.
● Interface USB 2.0
Le scanner prend en charge Hi-Speed USB 2.0.
- Prise en charge de la couleur et de l'échelle de gris
Les documents peuvent être numérisés en couleur 24 bits ou en échelle de gris à 256 niveaux.
- Prise en charge de différents modes de numérisation
En fonction du type de document, le scanner prend en charge les modes de numérisation suivants :
- Numérisation recto ou recto-verso (avec fonction Ignorer les pages blanches)
- Alimentation continue ou feuille par feuille
● Numérisation de cartes
Vous pouvez numériser des cartes de visite ou d'identité.
● Détection du format de papier
Le scanner détecte automatiquement le format du document numérisé et supprime l'espace superflu sur les bords de l'image lors du stockage, même lors du stockage d'un document au format irrégulier.
● Détection automatique de couleur
Le scanner détecte si le document numérisé est en couleur, en échelle de gris ou en noir et blanc et il enregistre l'image en conséquence.
- Mode complètement automatique
Un mode complètement automatique est fourni dans CaptureOnTouch pour permettre la numérisation dans des conditions déterminées automatiquement.
Les conditions de numérisation comme le mode couleur et le format de page sont définis automatiquement en fonction du document en cours de numérisation.
● Détection automatique de la résolution
Lorsque cette fonction est activée dans les paramètres de CaptureOnTouch ou du pilote du scanner, elle détecte le contenu des documents et détermine automatiquement la résolution de numérisation.
- Numérisation folio
Vous pouvez numériser des documents pliés. Le scanner numérise les deux faces et recombine les images numérisées dans une seule image.
● Modification de l'inclinaison
Si une image numérisée est détectée comme inclinée, l'image inclinée est redressée.
Image inclinée Image redressée
- Détection de double alimentation par ultrasons
Des ultrasons sont utilisés pour détecter les pages qui sont alimentées en même temps et la numérisation s'arrête si une double alimentation est détectée.
- Possibilité d'ignorer la détection de double alimentation
Lorsqu'une double alimentation est détectée, le bouton DFR du panneau de commande est allumé. Vous pouvez continuer à numériser en appuyant sur le bouton DFR.
- Modes d'amélioration du texte
Le scanner est équipé du mode Améliorations poussées pour faciliter la lecture de documents avec des arrière-plans sombres ou de documents avec des arrière-plans inégaux, du mode Améliorations poussées II pour faciliter la lecture de texte sur des documents ayant un arrière-plan homogène et sur lesquels le texte et l'arrière-plan sont de couleurs claires, et du mode Seuil actif pour permettre le traitement par lots de divers types de documents, tels que ceux avec un texte clair ou des manuscrits sales. Ces modes peuvent ne pas fonctionner selon le type de document.
● Suppression de couleurs
Le scanner dispose d'une fonction de suppression de couleurs qui vous permet de définir une couleur que le scanner ne doit pas prendre en compte sur l'image numérisée lors de la numérisation en noir et blanc ou en échelle de gris.
● Fonction Ignorer les pages blanches
Le scanner dispose d'une fonction pour ignorer les pages blanches qui vous permet de numériser un document sans stocker les images des pages blanches et sans se préoccuper si chaque document est imprimé recto-verso ou au recto uniquement. Les deux faces sont numérisées, mais l'enregistrement de l'image est ignoré pour les images numérisées provenant de pages considérées comme blanches.
● Fonction Prénumériser
Le scanner dispose d'une fonction de prénumérisation qui vous permet de régler le contraste et la luminosité d'une image prénumérisée, puis de transmettre l'image modifiée à l'application, sans avoir besoin de numériser de nouveau le document.
● Fonction de Importance du caractère
Si les caractères et les lignes sur les images numérisées ne sont pas clairement visibles, vous pouvez utiliser cette fonction pour régler leur épaisseur pendant la numérisation.
- Fonction de détection d'inclinaison
Le scanner arrête automatiquement les opérations lorsque les documents sont alimentés avec une inclinaison excessive de façon à éviter d'endommager les documents.
- Démarrage de la numérisation à partir du panneau de commande
Vous pouvez démarrer la numérisation en lançant CaptureOnTouch à l'aide des boutons du panneau de commande. Par défaut, le numéro de tâche 1 est attribué à la méthode Rac. Numérisation qui vous permet de numériser facilement un document en suivant simplement les instructions à l'écran.
● Démarrage automatique
Le scanner est équipé d'une fonction de démarrage automatique, qui permet à la numérisation d'être démarrée automatiquement lorsqu'un document placé dans le chargeur est détecté.
- Mode d'économie d'énergie
Le scanner est conçu pour économiser de l'énergie en passant automatiquement en mode d'économie d'énergie si 10 minutes s'écoulent sans qu'aucune opération de numérisation ou autre ne soit effectuée.
- Fonction de lecture de codes à barres et de codes 2D
Les codes-barres et les codes 2D sur les documents peuvent être lus.
Indication
Selon le logiciel utilisé, il est possible que certaines fonctions ne soient pas disponibles.
Noms et fonction des pièces
Vue avant (Avec le bac d'alimentation ouvert)
Levez-le pour ouvrir la partie supérieure.
2Support d'extension d'éjection des documents
Ouvrez-le lorsque vous numérisez des documents d'une longueur supérieure à 150 mm.
3 Bac d'éjection des documents / Partie supérieure
Les documents numérisés sortent à cet endroit. Ouvrez-le lorsque vous nettoyez l'intérieur du scanner ou remplacez les rouleaux.
4 Bac d'alimentation des documents
Placez le document.
5 Guides de document
Alignez les guides de document avec les deux bords du document pour vous assurer que les documents seront alimentés de façon bien droite.
6 Orifices de ventilation
Ils permettent de refroidir l'intérieur du scanner. N'obstruez pas les orifices de ventilation, car cela pourrait entraîner une surchauffe.
7 Panneau de commande
Il permet d'effectuer une série d'opérations de numérisation, comme le démarrage et l'arrêt de la numérisation, l'exécution de tâches enregistrées et l'annulation de la détection de double alimentation. (Consultez la p. 16)
8 Bouton d'alimentation
Appuyez sur ce bouton pour mettre le scanner sous tension. Lorsqu'il est enfoncé, le voyant d'alimentation est allumé. Le bouton reste allumé quand le scanner est sous tension. Pour mettre le scanner hors tension, appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que le voyant s'éteigne. Le bouton d'alimentation s'allume ou clignote comme suit selon l'état du scanner.
| Indication du bouton d'alimentation | Description |
| Allumé Sous tension | |
| Clignotant Mode d'économie | d'énergie |
9Levier de sélection de l'alimentation
Ce levier permet de modifier la méthode d'alimentation des documents.
Placez le levier sur la position inférieure lors de la numérisation de documents de manière consécutive.
Placez le levier sur la position supérieure lors de la numérisation de documents une page à la fois ou de documents de plusieurs pages liées les unes aux autres. (Consultez la p. 20)
10 Indicateur DEL (orange)
Il s'allume lorsque l'alimentation est définie sur le mode de dérivation.
Vue arrière
①Orifice de prévention contre le vol (logement de sécurité)
Il permet de brancher un câble antivol ou tout autre élément similaire.
2 Bac du chemin de papier droit
Lorsque vous utilisez le chemin de papier droit, les documents numérisés sortent ici.
3 Connecteur USB
Branchez à ce connecteur le câble USB fourni.
4 Connecteur d'alimentation
Branchez à ce connecteur l'adaptateur CA fourni.
Panneau de commande
1 Indicateur Job No.
Il affiche le numéro de la tâche sélectionnée avec le panneau de commande, les erreurs et d'autres informations.
2 Bouton Job Select
Il permet de sélectionner les tâches enregistrées. À chaque fois que le bouton est enfoncé, le numéro de tâche affiché sur l'indicateur Job No. change.
3 Bouton DFR (ignorer la double alimentation)
Il est allumé lorsqu'une double alimentation de documents est détectée. Le fait d'appuyer sur ce bouton annule la fonction de détection de double alimentation, ce qui vous permet de poursuivre la numérisation.
4 Bouton Stop
Il permet d'arrêter les tâches actives.
5 Bouton Start
Il permet d'exécuter la tâche affichée sur l'indicateur Job No.
Codes d'erreur affichés
Lorsqu'une erreur de numérisation se produit, les codes d'erreur suivants s'affichent sur l'indicateur Job No.
: affiché lorsque la partie supérieure est ouverte.
: affiché lorsqu'un bourrage papier est détecté.
: affiché lorsqu'une double alimentation est détectée pendant la numérisation.
: affiché lorsqu'un document incliné est détecté.
: affiché pour les autres erreurs.
Autres affichages
Lorsque le bac du chemin de papier droit est ouvert ou fermé, la méthode d'éjection est affichée sur l'indicateur Job No.
: clignote en mode de chemin de papier droit.
: animé en mode de chemin de papier demi-tour.
Opérations de base
Documents
Ce scanner peut numériser des documents dans une plage de formats compris entre la carte de visite et le format A4. Les formats de document que ce scanner peut numériser sont indiqués ci-dessous.
Papier ordinaire
Format
Largeur : 50,8 mm à 216 mm (2" à 8,5")
Longueur : 54 mm à 356 mm (2,12" à 14") (Vous pouvez numériser des documents d'une longueur maximale de 5 588 mm (220") en réglant le scanner sur le mode Document long.)
Épaisseur de papier
Chemin de papier droit :
27 à 255 g/m² (7 à 68 lb bond), 0,04 mm
à 0,3 mm (0,00157" à 0,0118")
Chemin de papier demi-tour :
27 à 128 g/m² (7 à 34 lb bond), 0,04 mm
à 0,15 mm (0,00157" à 0,0075")
IMPORTANT
Les documents à numériser doivent répondre à certains critères. Lisez attentivement les éléments suivants.
- Lorsque vous numérisez plusieurs documents de formats différents, placez les documents de façon à couvrir l'étendue complète des rouleaux d'alimentation en alignant les centres et les bords d'insertion des documents.
- Il est recommandé d'alimenter les documents dépassant le format de 356 mm (14") une feuille à la fois.
- La numérisation de documents dont l'encre n'est pas sèche peut entraîner des dysfonctionnements du scanner. Vérifiez toujours que l'encre des documents est sèche avant de procéder à la numérisation.
- La numérisation de documents rédigés au crayon, ou avec un autre outil similaire, peut salir les rouleaux et la vitre du capteur, tacher l'image numérisée et transférer les saletés aux documents suivants. Nettoyez toujours les pièces internes du scanner après la numérisation de tels documents.
- Lors de la numérisation recto-verso d'un document imprimé sur du papier fin, il est possible que l'image au verso apparaisse par transparence. Dans ce cas, réglez l'intensité de numérisation dans l'application, avant de procéder à la numérisation du document.
- Il se peut que les documents laminés ne soient pas correctement numérisés, en fonction du document.
- Il est recommandé d'alimenter les documents fins une page à la fois.
- La numérisation des types de document suivants peut entraîner un bourrage papier ou un dysfonctionnement. Lors de la numérisation de ces types de document, photocopiez le document et numérisez la copie.
Le papier est plié ou présente des lignes de pliage.
Papier carbone
Le papier est gondolé.
ce est enduite.
Le papier est déchiré.
Document extrêmement fin, tel que du papier fin semi-transparent.
Il y a des trombones ou des agrafes.
Documents avec une quantité excessive de particules de poussière de papier.
Cartes de visite
Format : 50 mm x 85 mm (1,97" x 3,35") ou plus
Épaisseur de papier : 380 g/m² (80 lb bond) 0,45 mm (0,0177") ou plus
Orientation : Alimentation verticale uniquement
Méthode d'éjection : Chemin de papier droit uniquement
IMPORTANT
Si une pile de cartes de visite ne peut pas être alimentée correctement, réduisez le nombre de cartes dans la pile.
Carte (en plastique)
Format : 54 mm x 86 mm (2,12" x 3,37") (norme ISO)
Épaisseur d'une carte : 0,76 mm (0,03") ou moins, 1,4 mm (0,055") ou moins pour le gaufrage
Orientation : Alimentation verticale uniquement
Méthode d'éjection : Chemin de papier droit uniquement
Capacité de chargement : 3 cartes (non gaufrées), 1 carte (gaufrée)
ATTENTION
- Utilisez le chemin de papier droit lors de la numérisation de cartes.
- Selon le type de gaufrage, les cartes gaufrées risquent de ne pas être numérisées correctement.
- Lors de la numérisation de cartes, désactivez la case à cocher [Délection ultrasonique] sur l'onglet [Détection d'erreur] de l'écran des paramètres du pilote de scanner. (Consultez la p. 27)
Comment placer les documents
Commutation entre les méthodes d'alimentation et d'éjection
Commutez entre les deux méthodes d'alimentation et d'éjection en vous basant sur le type de document que vous numérisez.
Le chemin de papier demi-tour est utilisé lorsque le bac de chemin de papier droit à l'arrière du scanner est fermé, et le chemin de papier droit est utilisé lorsqu'il est ouvert.
L'alimentation standard est utilisée lorsque le levier de sélection d'alimentation à l'avant du scanner est abaissé et l'alimentation en mode de dérivation est utilisée lorsqu'il est levé.
L'alimentation standard est utilisée pour alimenter les documents une page à la fois. L'alimentation en mode de dérivation est utilisée pour alimenter des documents de plusieurs pages reliées ou attachées entre elles ou des documents pliés sans les séparer.
Méthodes d'alimentation et d'éjection pour différents types de document
| Type de document | Méthode d'alimentation | Méthode d'éjection | Remarques |
| Papier ordinaire | L'une ou l'autre | L'une ou l'autre | |
| Cartes de visite | L'une ou l'autre | Chemin de papier droit | Placez les cartes verticale-ment. |
| Cartes en plastique | L'une ou l'autre | Chemin de papier droit | Placez les cartes verticale-ment. Vous pouvez insé-rer les cartes en relief une par une et jusqu'à trois cartes non en relief à la fois. |
| Papier épais | L'une ou l'autre | Chemin de papier droit | |
| Papier fin | L'une ou l'autre | L'une ou l'autre | |
| Papier relié ou attaché (p. ex. des factures) | Alimenta-tion en mode de dérivation | L'une ou l'autre | |
| Documents longs | Alimenta-tion en mode de dérivation | L'une ou l'autre | |
| Papier plié en deux | Alimenta-tion en mode de dérivation | L'une ou l'autre |
Indication
Pour la numérisation de documents contenant du papier ordinaire et des carles en plastique, placez les carles sur le dessus et utilisez le chemin de papier droit.
Placement des documents
1 Commutez entre les deux méthodes d'alimentation en vous basant sur le type de document que vous numérisez.
Lorsque vous numérisez du papier ordinaire ou des cartes de visite, placez le levier de sélection de l'alimentation sur la position d'alimentation standard (position inférieure). Les pages d'un document de plusieurs pages sont séparées et alimentées une page à la fois.
Lorsque vous numérisez des cartes en plastique ou du papier relié ou attaché (p. ex. des factures), placez le levier de sélection de l'alimentation sur la position de dérivation (position supérieure). Étant donné que les documents sont numérisés sans séparation des pages, placez les documents une page à la fois (un ensemble dans le cas de papier relié ou attaché).
Pour plus de détails sur les méthodes d'alimentation pour chaque type de document, consultez la p. 20.
2 Ouvrez le bac d'alimentation des documents.
3 Commutez entre les deux méthodes d'éjection en vous basant sur le type de document que vous numérisez.
D'ordinaire, vous devez numériser avec le bac de chemin de papier droit à l'arrière du scanner fermé (chemin de papier demi-tour).
Lorsque vous numérisez des cartes de visite, des cartes en plastique ou d'autres documents que vous ne souhaitez pas plier, ouvrez le bac de chemin de papier droit (chemin de papier droit). Pour plus de détails sur les méthodes d'éjection pour chaque type de document, consultez la p. 20.
4 Si vous numérisez des documents longs avec le chemin de papier demi-tour, ouvrez le support d'extension d'éjection des documents.
5 Réglez les guides de document afin qu'ils correspondent à la largeur du document à numériser.
Après avoir placé le document, alignez les guides de document avec les deux bords du document.
IMPORTANT
- Lors du placement des documents dans le bac d'alimentation, faites attention de ne pas vous couper avec les bords du papier.
- Veillez à ce que le document ne dépasse pas les repères de limite de chargement ( ) sur les guides de document. Jusqu'à 80 pages de papier ordinaire (80 g/m²) peuvent être chargées en même temps.
- Avant de placer un document, vérifiez qu'il ne contient pas de trombone, d'agrafe ou d'autre petit objet métallique. De tels objets risqueraient de provoquer un incendie ou un choc électrique, un bourrage papier ou un dysfonctionnement du scanner, et d'endommager le document.
-
Lorsque vous utilisez le scanner, ne portez pas de vêtements amples ni de bijoux qui pourraient se coincer dans le scanner, car cela pourrait blesser quelqu'un. Soyez extrêmement prudent si vous portez une cravate ou si vous avez les cheveux longs. Si quoi que ce soit se prend dans le scanner, mettez-le immédiatement hors tension et débranchez le cordon d'alimentation de la prise murale pour interrompre la numérisation.
-
Lissez et aplatissez toujours les plis des originaux avant de les placer dans le chargeur. Si le bord du document qui est alimenté en premier dans le scanner est plié, cela risque de provoquer un bourrage papier.
- Si l'alimentation est interrompue en cours de numérisation en raison d'une erreur système ou d'un bourrage papier, résolvez le problème, assurez-vous que l'image numérisée de la dernière page a été correctement stockée, puis reprenez ensuite la numérisation des pages restantes du document.
- Une fois la numérisation terminée, fermez le support d'extension d'éjection des documents et le bac de chemin de papier droit, pour éviter d'endommager le scanner lorsqu'il n'est pas utilisé.
- Lors de la numérisation de documents de plusieurs pages reliées les unes aux autres (p. ex. des factures), placez le document de façon à ce que le bord de reliure soit dirigé vers le bac d'alimentation.
- Faites attention lors de la numérisation de papier d'une longueur supérieure au format A4 ou Lettre (LTR) ou de papier fin, car les documents risquent de tomber du bac d'éjection après la numérisation.
- Lorsque vous utilisez le chemin de papier droit, les documents sont éjectés à l'arrière du scanner. N'obstruez pas la zone qui se trouve près de la sortie d'éjection des documents. Pour que les documents soient éjectés sans problème, veillez à ce que le scanner soit placé sur une surface régulière et plane.
Placement des cartes
1 Placez le levier de sélection de l'alimentation sur la position d'alimentation standard (position inférieure).
2 Ouvrez le bac d'alimentation des documents.
3 Ouvrez le bac de chemin de papier droit.
ATTENTION
Ouvrez le bac de chemin de papier droit lors de la numérisation de cartes. La numérisation avec le chemin de papier demi-tour peut endommager la carte.
4 Réglez les guides de document afin qu'ils correspondent à la largeur de la carte à numériser.
5 Placez la carte.
Vous pouvez insérer jusqu'à trois cartes non en relief verticalement à la fois. Vous pouvez insérer les cartes en relief verticalement une par une.
- Utilisez le chemin de papier droit lors de la numérisation de cartes.
- Il se peut que les cartes gaufrées ou laminées ne soient pas correctement numérisées, en fonction de la carte.
- La détection de double alimentation par ultrasons ne fonctionne pas correctement lors de la numérisation de cartes. Lors de la numérisation de cartes, désactivez la case à cocher [Détection ultrasonique] sur l'onglet [Détection d'erreur] de l'écran des paramètres du pilote de scanner. (Consultez la p. 27)
Placement de documents pliés
La numérisation folio vous permet de numériser des documents d'un format supérieur à A4, qui ne rentrent pas dans le chargeur. Pour utiliser cette fonction, pliez le document en deux dans le sens de la longueur et placez-le dans le chargeur. Le DR-M140II numérise les deux faces et recombine les images numérisées dans une seule image.
1 Placez le levier de sélection de l'alimentation sur la position de dérivation (position supérieure).
2 Ouvrez le bac d'alimentation des documents.
3 Pliez le document en deux.
Marquez bien le pli du document au centre lorsque vous pliez le document en deux. Pliez le document de façon à ce que ses bords soient parfaitement alignés. Si le document n'est pas correctement plié, des bourrages papier peuvent se produire ou des distorsions peuvent apparaître dans l'image numérisée combinée.
IMPORTANT
Une portion de l'image numérisée manquera au niveau de la ligne de pli.
Placez le document de façon à ce que le bord plié soit dirigé vers la droite et le bord supérieur dirigé vers le bas. Après avoir placé le document, alignez les guides de document avec les deux bords du document.
IMPORTANT
Réglez les guides de document afin qu'ils correspondent à la largeur du document. Sinon, l'image peut être numérisée de travers ou tronquée.
Indication
- La face avant du document plié apparaît sur le côté gauche de l'image combinée.
- Le format maximal de l'image combinée est A2. Utilisez cette méthode pour numériser des documents au format A2. Lors de la numérisation d'un document plié d'un format non standard, réglez [Format de page] dans l'écran des paramètres du pilote du scanner sur [Faire correspondre à la taille d'origine]. (Consultez la p. 35)
Paramétrage du mode Document long
Le scanner vous permet normalement de numériser des documents de 356 mm (14") de long, mais cette longueur peut atteindre 5 588 mm (220") si vous configurez le scanner en mode Document long.
IMPORTANT
En sélectionnant le mode Document long et en définissant [Format de page] dans l'écran des paramètres du pilote du scanner sur [Détection auto], il est possible de numériser des documents allant jusqu'à 5 588 mm (220") de long. Prenez note des observations suivantes lors de l'utilisation du mode Document long :
- Si vous placez le document en biais dans le scanner lors d'une numérisation en mode Document long, il risque d'être endommagé par les bords de la zone d'alimentation. Assurez-vous de ne pas mettre le document en biais.
- Lors de la numérisation en mode Document long, la détection des bourrages papier risque de réagir lentement, ce qui peut endommager le document. Faites attention d'éviter au maximum les bourrages papier.
- Lors de la numérisation de documents longs, assurez-vous de placer le levier de sélection de l'alimentation en mode de dérivation et numérisez les documents une page à la fois.
- Lorsque vous numérisez des documents de grand format avec le mode Document long, la numérisation peut être plus lente. Des erreurs se produisent également en raison d'un manque de mémoire et la numérisation peut être désactivée.
- Faites attention lors de la numérisation de papier d'une longueur supérieure au format A4 ou Lettre (LTR) ou de papier fin, car les documents risquent de tomber du bac d'éjection après la numérisation.
- La longueur maximale des documents pouvant être numérisés en mode Document long varie en fonction de la résolution de numérisation.
• 300 ppp : 5 445 mm (214")
• 400 ppp : 4 072 mm (160")
- 600 ppp : 2 700 mm (106")
• 1200 ppp : 1 350 mm (53")
IMPORTANT
Ouvrez une session Windows en tant qu'administrateur.
1
Cliquez sur le bouton Démarrer, puis sur [Canon DR-M140II Séries] et [Outil de configuration du pilote Canon imageFORMULA].
Outil de configuration du pilote Canon imageFORMULA démarre.
2 Cliquez sur l'onglet [Contrôle].
3 Cliquez sur le bouton [Paramétrage] de [Matériel informatique].
4 Selon la longueur du document, sélectionnez [Mode Document long (1000 mm)], [Mode Document long (3000 mm)] ou [Mode Document long (5588 mm)].
5 Cliquez sur [OK].
6 Cliquez sur [Fermer] pour fermer l'Outil de configuration du pilote Canon imageFORMULA.
Détection d'une double alimentation de documents
Ce scanner comprend une fonction de détection de la double alimentation de documents. En utilisant cette fonction, le scanner s'arrête automatiquement lorsqu'il détecte que plusieurs documents ont été alimentés en même temps. Vous pouvez également choisir d'enregistrer l'image numérisée une fois la numérisation terminée et de continuer la numérisation du document (fonction permettant d'ignorer la détection de double alimentation).
Pour utiliser la fonction de détection de double alimentation, vous devez d'abord ouvrir l'écran des paramètres du pilote du scanner et activer la détection de double alimentation. Il est également nécessaire de définir [Reprise rapide après incident] pour utiliser la fonction permettant d'ignorer la détection de double alimentation.
Procédure de paramétrage
1 Ouvre l'écran Réglages avancés du pilote du scanner. (Consultez la p. 32)
2 Cliquez sur l'onglet [Détection d'erreur].
3 Cochez la case [Par longueur] ou la case [Détection ultrasonique] (ou les deux).
![Patégrésion d'utilisation : Contable d'image - Alimentation Detection d'erreur - Autres Guide de l'utilisateur Detection d'être alimentation Par longueur Detection ultrasonique Détction d'être Détction glue en travers Endommation[1] Supervise[1] Restaurer[1] Endommation[2] OK Annulés Default Made](/content/2026/04/637865/images/701768c240169ebd80d9bacdfc6d881dbaccbc8d74e69812cff772332d9e282b.jpg)
4 Pour utiliser la fonction permettant d'ignorer la détection de double alimentation, ouvrez l'onglet [Autres] et cochez la case [Reprise rapide après incident].
5 Cliquez sur le bouton [OK] et fermez l'écran des paramètres.
6 Placez le document comme décrit dans la procédure « Placement des documents » à la p. 21.
Que faire lorsqu'une double alimentation est détectée
Lorsque vous n'utilisez pas la fonction permettant d'ignorer la détection de double alimentation
Si une double alimentation de documents est détectée pendant la numérisation, l'alimentation des documents s'arrête lorsque les documents alimentés en même temps sont éjectés. Lorsque cela se produit, le code d'erreur suivant est affiché sur l'indicateur Job No. du panneau de commande.
En outre, un écran avec un message s'affiche pour vous informer qu'une double alimentation a été détectée.
Lorsque cela se produit, arrêtez la numérisation dans l'application puis numérisez de nouveau les documents.
Lorsque vous utilisez la fonction permettant d'ignorer la détection de double alimentation
Si une double alimentation de documents est détectée pendant la numérisation, l'alimentation des documents s'arrête lorsque les documents alimentés en même temps sont éjectés. Le code d'erreur suivant est affiché sur l'indicateur Job No. du panneau de commande et le bouton DFR s'allume.
De plus, l'écran [Reprise rapide après incident] apparaît pour vous permettre de choisir de poursuivre la numérisation ou non.
| Boutons de l'écran [Reprise rapide après incident] | Boutons du panneau de commande | Description |
| [ENREGISTRER & CONTINUER] | Bouton DFR | Enregistre l'image de prévisualisation comme image numérisée et numérise le reste du document. |
| [ARRETER] Bouton | Stop | Supprime l'image de prévisualisation et arrête la numérisation. |
| [SUPPRIMER & CONTINUER] | Bouton Start | Supprime l'image de prévisualisation et poursuit la numérisation. Placez une nouvelle fois le document ayant été alimenté en même temps qu'un autre avant de cliquer sur ce bouton. |
Détection de documents inclinés
Ce scanner est équipé d'une fonction capable de détecter quand a document a été alimenté avec une inclinaison. Lorsque cette fonction est utilisée, le scanner arrête automatiquement l'opération de numérisation lorsqu'il détecte un document incliné dépassant un angle déterminé, pour ainsi éviter d'endommager le document. Outre les documents inclinés, cette fonction détecte aussi les documents agrafés.
Cette fonction est utile pour les documents d'une largeur égale ou supérieure à 170 mm (6,7").
Pour utiliser la fonction de détection d'inclinaison, ouvrez l'écran des paramètres du pilote du scanner et activez la fonction de détection d'inclinaison au préalable.
Procédure de paramétrage
1 Ouvre l'écran Réglages avancés du pilote du scanner. (Consultez la p. 32)
2 Cliquez sur l'onglet [Détection d'erreur].
3 Cochez la case [Détection mise en travers].
4 Cliquez sur le bouton [OK] pour fermer l'écran des paramètres.
5 Placez le document de la façon décrite dans « Placement des documents » (consultez la p. 21).
IMPORTANT
Lorsque cette fonction est activée, les documents de petit format et les documents ayant été placés à droite ou à gauche du centre de l'entrée d'alimentation peuvent être détectés comme des documents inclinés et il se peut que l'opération de numérisation s'arrête. Placez les documents au centre de l'entrée d'alimentation ou désactivez la fonction de détection d'inclinaison.
Lorsqu'un document incliné est détecté
L'alimentation s'arrête automatiquement lorsqu'un document incliné est détecté pendant la numérisation. Le code d'erreur suivant est également affiché sur l'indicateur Job No. du panneau de commande.
En outre, un écran avec un message s'affiche pour vous informer qu'un document incliné a été détecté.
Indication
Si [Reprise rapide après incident] est activé dans l'onglet [Autres] de l'écran des paramètres du pilote du scanner, l'écran suivant apparaît au lieu de l'écran de message ci-dessus. Dans ce cas, chargez de nouveau le document et cliquez sur [Oui] pour continuer la numérisation.
Méthodes de numérisation
Numérisation avec CaptureOnTouch
Qu'est-ce que CaptureOnTouch?
CaptureOnTouch est une application de numérisation qui vous permet de numériser un document par des opérations simples en effectuant des choix à l'écran.
Pour plus de détails sur les opérations et fonctions, consultez l'aide de CaptureOnTouch.
Paramétrage du pilote du scanner
Lorsque vous chargez le pilote pour la première fois, le scanner sélectionné et une boîte de dialogue permettant de sélectionner le format de papier par défaut s'affichent.
Indication
- Ces paramètres sont appliqués lorsque vous cliquez sur [Défaut] dans la boîte de dialogue du pilote ISIS.
- Pour le pilote TWAIN, le format par défaut est défini sur A4 et cela ne peut pas être modifié.
Lorsque vous numérisez un document en utilisant une application compatible TWAIN ou ISIS, ouvrez le pilote du scanner et configurez les conditions de numérisation, ainsi que d'autres paramètres.
Cette section décrit la configuration et les fonctions du pilote du scanner.
Configuration et fonctions du pilote du scanner
Le pilote du scanner est constitué des onglets suivants.
Indication
Pour en savoir plus sur l'écran de paramétrage, consultez l'Aide du pilote du scanner. Cliquez sur le bouton [Aide] du pilote pour afficher l'aide relative à la boîte de dialogue ou à l'onglet correspondant.
Onglet [Basique]
Configurez les conditions de numérisation de base telles que le mode, le format de page, la résolution et la face de numérisation.
De plus, vous pouvez cliquer sur le bouton [Zone] et spécifier la zone à numériser.
Indication
Selon l'application compatible ISIS, l'application peut avoir son propre écran de paramétrage des conditions de numérisation. Si le pilote du scanner est ouvert dans une telle application, les éléments de paramétrage relatifs aux fonctions offertes par le pilote du scanner autres que les conditions de numérisation s'afficheront dans l'onglet [Basique].
Onglet [Luminosité]
Ajustez la luminosité et le contraste des images numérisées.
De plus, vous pouvez aussi cliquer sur [Gamma] et définir la valeur de correction Gamma pour les images numérisées.
Onglet [Traitement d'image]
Définissez la méthode de traitement pour les images numérisées.
Onglet [Contrôle d'image]
Configurez la méthode de contrôle d'image pour l'image numérisée.
Spécifiez les opérations du scanner relatives à l'alimentation de documents.
Onglet [Détection d'erreur]
Configurez les éléments à détecter en tant qu'erreurs pendant la numérisation.
Onglet [Autres]
Configurez les paramètres de méthode de numérisation spéciale et de traitement d'image.
Guide de l'utilisateur
Vous informe des paramètres modifiés automatiquement par le pilote. Affiche également l'image à laquelle les paramètres s'appliquent actuellement, dans les illustrations.
Paramétrage des conditions de numérisation de base
Cette section offre un aperçu des éléments de paramétrage de base nécessaires pour la configuration des paramètres du scanner.
Vérification des conditions de base pour la numérisation
Lors de la numérisation d'un document, vérifiez bien les conditions de base [Mode couleur], [Format de page], [Points par pouce] et [Face de numérisation] dans la boîte de dialogue des paramètres de base.
Mode couleur
Sélectionnez le mode de numérisation.
- [Seuil actif] est destiné au traitement par lots de différents types de documents à la fois, tels que les textes clairs ou les documents tachés. Par exemple, vous pouvez traiter par lots des documents tels que des photocopies en une seule fois. Les propriétés relatives à la luminosité sont réglées automatiquement selon le texte et l'arrière-plan de l'image entière, ce qui permet une reproduction cohérente des caractères clairs et l'élimination des taches de fond.
- [Améliorations poussées II] supprime ou traite la couleur d'arrière-plan et l'arrière-plan entourant le texte pour faciliter sa lecture.
- [Détecter automatiquement] détecte si le document est en couleur, en échelle de gris ou en noir et blanc. Vous pouvez configurer les paramètres avancés relatifs à la méthode de détection en cliquant sur [Définitions]. Pour plus de détails, consultez l'Aide.
Format de page
Sélectionnez le format de page correspondant au document à numériser.
Si [Faire correspondre à la taille d'origine] est sélectionné, les bords du document sont détectés et les images qui correspondent au format du document sont enregistrées.
Points par pouce
Sélectionnez la résolution de numérisation.
- Les résolutions élevées produisent des images plus nettes mais la taille des fichiers est plus importante et la numérisation plus lente.
- Lorsque [Détecter automatiquement] est spécifié, la résolution est automatiquement détectée à partir du contenu imprimé sur le document.
Face de numérisation
Sélectionnez les faces du document à numériser.
Si la face de numérisation est définie sur [Ignorer les pages blanches], les images de pages blanches sont supprimées quand les images sont enregistrées.
Numérisation de documents dont les formats ne sont pas enregistrés
Vous pouvez enregistrer un format non standard qui n'a pas été enregistré comme format de page en le nommant et en l'enregistrant comme format personnalisé dans la boîte de dialogue [Format de page personnalisé], qui s'ouvre avec le bouton [Enregistrer] de l'onglet [Basique].
Spécification de la zone de numérisation
Configurez les paramètres suivants lorsque vous souhaitez spécifier la zone du document à numériser.
Spécification d'une zone
Spécifiez la zone du document à numériser dans la boîte de dialogue Zone numérisée, qui s'ouvre avec le bouton [Zone] de l'onglet [Basique].
Configuration des paramètres du scanner selon les besoins
Définissez les conditions de numérisation selon les besoins de numérisation.
Si vous souhaitez supprimer les images de pages blanches dans des documents recto-verso
Définissez le paramètre de face de numérisation sur [Ignorer les pages blanches] dans l'onglet [Basique] pour supprimer les images des pages blanches dans le document.
Si [Ignorer les pages blanches] est sélectionné, le bouton [Définitions...] est activé, et vous pouvez ajuster le degré de considération des pages blanches.
Si vous ne voulez pas numériser les lignes et le texte de couleur
Spécifiez la couleur (rouge, vert, bleu, toutes les couleurs) à ignorer (supprimer) dans les paramètres de suppression de couleur de l'onglet [Traitement d'image] et cette couleur sera supprimée de l'image numérisée.
Si vous souhaitez améliorer une couleur particulière
Spécifiez la couleur (rouge, vert, bleu) à améliorer dans les paramètres de suppression de couleur de l'onglet [Traitement d'image] et cette couleur sera améliorée dans l'image numérisée.
Si vous souhaitez améliorer les contours d'images
Réglez le paramètre d'accentuation des bords dans l'onglet [Contrôle d'image].
Si vous souhaitez réduire les motifs moirés qui apparaissent lorsque des photos en couleur issues de magazines et d'autres documents sont numérisés à faible résolution
La configuration de [Réduction de moiré] dans l'onglet [Contrôle d'image] vous permet de réduire les motifs moirés générés lorsque des photos en couleur sont numérisées à faible résolution.
La réduction de moirure est activée quand la résolution est de 300 ppp ou moins, et [Réduction de moirure haute qualité] s'affiche quand la résolution est de 240 ppp ou moins.
Si vous souhaitez réduire les irrégularités de couleur
Cochez la case correspondant à [Réduction des irrégularités de couleur] dans l'onglet [Contrôle d'image] pour réduire les irrégularités de couleur.
Vous pouvez contrôler le niveau d'irrégularité de couleur en appuyant sur le bouton [Définitions].
Si vous souhaitez rendre les lignes ou le texte dans les images numérisées plus épais (ou plus fins)
Faites glisser le curseur [Importance du caractère] dans l'onglet [Traitement d'image] pour rendre plus épais ou plus fins les lignes et le texte dans les images numérisées.
Si vous souhaitez inverser le noir et blanc dans les images numérisées
Sélectionnez [Image inversée] dans l'onglet [Contrôle d'image]. Ceci produit des images où le noir et le blanc sont inversés.
Si vous souhaitez améliorer un texte difficile à lire en raison de facteurs tels que l'arrière-plan du document numérisé
Sélectionnez [Seuil Actif], [Améliorations poussées], ou [Améliorations poussées II] pour le paramètre de mode couleur dans l'onglet [Basique]. L'arrière-plan derrière le texte est supprimé ou traité, afin que la lisibilité du texte soit améliorée.
- [Seuil actif] est destiné au traitement par lots de différents types de documents à la fois, tels que ceux contenant du texte fin (léger) ou des taches. Par exemple, vous pouvez traiter en bloc des documents tels que des photocopies immédiatement. Les propriétés liées à la luminosité sont ajustées automatiquement en fonction du texte et de l'arrière-plan de toute l'image, ce qui permet une reproduction homogène des caractères clairs et l'élimination des taches sur l'arrière-plan.
- L'option Améliorations poussées convient à un document avec une couleur d'arrière-plan clair ou un document avec un arrière-plan qui n'est pas uniforme (comme un motif). Si l'arrière-plan est uniforme, il est supprimé lorsqu'il entoure le texte, et si l'arrière-plan n'est pas uniforme, il est traité de façon à améliorer la lisibilité du texte.
- L'option Améliorations poussées Il convient à la numérisation d'un document avec une couleur d'arrière-plan uniforme et du texte et un arrière-plan clairs. Si l'arrière-plan n'est pas uniforme, comme un motif, il se peut que l'arrière-plan ne puisse pas être entièrement supprimé et que le texte soit difficile à lire. Si nécessaire, vous pouvez rendre le texte des images numérisées plus facile à lire en réglant le contraste dans l'onglet [Luminosité].
Si vous souhaitez détecter plusieurs pages alimentées en même temps
Cochez la case [Détection d'ble. alimentation] dans l'onglet [Détection d'erreur]. Vous pouvez activer l'une des options [Détection ultrasonique] et [Par longueur], ou les deux.
Si vous souhaitez faire correspondre l'orientation des images avec le texte, lors de la numérisation de pages qui contiennent des orientations de textes différentes
Sélectionnez [Reconnaissance de l'orientation du texte] dans [Orientation du document] de l'onglet [Autres]. L'orientation du texte sur chaque page est détectée, puis l'image numérisée pivote par incréments de 90 degrés pour corriger l'orientation.
Si vous souhaitez faire pivoter les images d'un document placé horizontalement, pour corriger l'orientation
Spécifiez l'angle de rotation dans [Orientation du document] de l'onglet [Autres].
Si vous souhaitez utiliser la séparation de lots pour la numérisation
Lorsque vous souhaitez diviser et numériser un document, vous pouvez séparer un lot au moment du placement et de la numérisation du document suivant. (Activé uniquement pour les applications qui prennent en charge la séparation de lots.) Dans ce cas, définissez le pilote du scanner comme suit.
- Définissez [Options d'alimentation] dans l'onglet [Alimentation] sur [Panneau de saisie] ou [Alimentation automatique].
- Définissez [Séparation de lots] dans l'onglet [Autres] sur [Auto].
Lorsque [Séparation de lots] est défini sur [Auto], le lot est séparé une fois que le document suivant est placé et que la numérisation continue.
Lorsque [Patchcode] est défini, la séparation de lots peut être effectuée en utilisant un patchcode. (Consultez la p. 46)
Si vous souhaitez utiliser les paramètres MultiStream pour la numérisation
La fonction MultiStream vous permet de sortir plusieurs images numérisées différents par une simple opération de numérisation et de sortir des images numérisées avec des conditions de numérisation différentes pour les pages avant et arrière (paramètres MultiStream). Lorsque vous souhaitez utiliser les paramètres MultiStream pour la numérisation, cochez la case [Utiliser MultiStream] dans l'onglet [Autres] pour afficher les éléments de paramétrage relatifs à la fonction MultiStream, puis configurez les éléments de paramétrage dans l'ordre suivant.
① Lorsque vous souhaitez spécifier des conditions de numérisation différentes pour les pages avant et arrière d'un document, sélectionnez à l'avance [Ignorer les pages blanches] ou [Rectoverso] pour [Face de numérisation] dans l'onglet [Basique].
② Spécifiez le nombre de conditions de numérisation à appliquer dans [Compteur de flux d'Avant]. Il est possible d'en spécifier trois au maximum.
③ Sélectionnez [Avant 1er] puis ouvrez les autres onglets et définissez les conditions de numérisation. Selon la valeur spécifiée pour [Compteur de flux d'Avant], configurez les options [Avant 2ème] et [Avant 3ème] restantes de la même façon.
④ Lorsque vous spécifiez les conditions de numérisation de l'arrière, configurez les paramètres de la même façon que décrit dans ② à ③. Dans ce cas, spécifiez [Compteur de flux d'Arrière] puis définissez les conditions de numérisation pour chacune des options [Arrière 1er] à [Arrière 3ème].
Indication
Le tableau suivant montre les conditions de paramétrage pouvant être définies dans les paramètres MultiStream.
| Onglet Éléments pouvant être définis | |
| Onglet [Basique] | [Mode couleur] et [Points par pouce](sauf [Détection auto] pour les deux) |
| Onglet [Luminosité] [Luminosité] et [Contraste] | |
| Onglet [Traitement d'image] | [Supprimer la couleur] et [Importance du caractère] |
| Onglet [Contrôle d'image] | [Bords accentués] |
| Onglet [Alimentation] Aucun (tous désactivés) | |
| Onglet [Détection d'erreur] | Aucun (tous désactivés) |
| Onglet [Autres] | Aucun (seul [Utiliser MultiStream] est activé) |
Pour numériser des codes-barres
Cliquez sur le bouton [Codes barres] dans l'onglet [Autres] pour configurer les conditions de numérisation de codes-barres. Consultez l'Aide pour plus de détails sur les paramètres
Si vous souhaitez supprimer les points et les défauts qui apparaissent dans les documents
Vous pouvez supprimer des images numérisées les points et les défauts dépassant des contours des objets qui apparaissent dans les documents.
- Cochez la case [Effacer un point] pour supprimer automatiquement les points noirs isolés (taille de 3 x 3 points) des arrière-plans blancs (ou les points blancs des arrière-plans noirs).
- Cochez la case [Suppr. défauts] pour supprimer les défauts dépassant des contours des objets sur les images numérisées.
Si vous souhaitez enregistrer un paramètre du pilote du scanner
Lorsque vous terminez de configurer un paramètre, cliquez sur le bouton [Enregistrer] dans [Préférences utilisateur] pour enregistrer le paramètre.
Le paramètre enregistré est ajouté à la liste. Vous pouvez supprimer un paramètre de la liste à l'aide du bouton [Supprimer], et enregistrer ou charger un fichier de configuration à l'aide du bouton [Sauvegarder] ou [Restaurer].
Restrictions fonctionnelles selon le paramètre de mode couleur
Certains éléments de paramétrage dans chacun des onglets du pilote sont désactivés comme suit selon le paramètre pour [Mode couleur] dans l'onglet [Basique].
Onglet [Luminosité]
| Valeur de paramétrage Contraste | |
| Détecter automatiquement O | |
| Noir et blanc O | |
| Diffusion d'erreurs O | |
| Améliorations poussées X | |
| Améliorations poussées II O | |
| Seuil actif O | |
| Niveau de gris : 256 O | |
| Couleur 24 bits O |
(O : disponible pour paramétrage, X : non disponible pour paramétrage)
Onglet [Autres]
| Valeur de paramétrage Prénumériser | |
| Détecter automatiquement X | |
| Noir et blanc O | |
| Diffusion d'erreurs O | |
| Améliorations poussées O | |
| Améliorations poussées II O | |
| Seuil actif O | |
| Niveau de gris : 256 O | |
| Couleur 24 bits O |
(O : disponible pour paramétrage, X : non disponible pour paramétrage)
Onglet [Traitement d'image]
| Valeur de paramétrage Supprimer la couleur Importance du caractère | ||
| Détecter automatiquement | X | O^3) |
| Noir et blanc | O | O |
| Diffusion d’erreurs | O | O |
| Améliorations poussées | O | O |
| Améliorations poussées II | O | O |
| Seuil actif O | O | |
| Niveau de gris : 256 | O | X |
| Couleur 24 bits | XX | |
(O : disponible pour paramétrage, X : non disponible pour paramétrage)
Onglet [Contrôle d'image]
| Valeur de paramétrage Bonds accentués Lissage de fond | Empêcher les décalages / Retirer l'arrière-plan | Effacer un point Suppr. défauts | |||
| Détecter automatiquement O O | O^1) | O^2) | O^3) | ||
| Noir et blanc O X O O O | |||||
| Diffusion d'erreurs O X O X O | |||||
| Améliorations poussées O X | X O O | ||||
| Améliorations poussées II | X | X | X O O | ||
| Seuil actif | X | X | X O O | ||
| Niveau de gris : 256 | O O O X | X | |||
| Couleur 24 bits | O O O X | X | |||
(O : disponible pour paramétrage, X : non disponible pour paramétrage)
^1) Non disponible pour paramétrage si toutes les conditions suivantes de la boîte de dialogue [Réglages de détection auto du type d'image] sont réunies.
- [Mode détection] n'est pas défini sur [Couleur ou Gris].
- Lorsque [Mode en cas de binaire] dans l'onglet [Réglages en cas de binaire] est réglé sur [Améliorations poussées] ou [Améliorations poussées II] ou [Seuil actif].
2) Non disponible pour paramétrage si l'une des deux conditions suivantes est respectée.
- [Mode détection] dans la boîte de dialogue [Réglages de détection auto du type d'image] est défini sur [Couleur ou Gris].
- [Mode en cas de binaire] dans l'onglet [Réglages en cas de binaire] est défini sur [Diffusion d'erreurs].
^3) Non disponible pour paramétrage si [Mode détection] est défini sur [Couleur ou Gris] dans la boîte de dialogue [Réglages du détection auto du type d'image].
Méthodes de numérisation plus avancées
Séparation de lots (Insérer page blanche)
Les pages blanches sont reconnues comme séparateurs de lots et la séparation de lots (séparation automatique de fichiers) est effectuée lorsque des documents contenant des pages blanches sont numérisés.
Dans l'onglet [Autres] des propriétés du pilote, configurez le paramètre de séparation de lots sur [Page blanche].
IMPORTANT
- Lorsque [Recto] est sélectionné pour [Face de numérisation], les pages blanches sur la face numérisée sont reconnues comme séparateurs. Lorsque [Recto-verso], [Ignorer les pages blanches] ou [Folio] est sélectionné pour [Face de numérisation], les pages du document sont reconnues comme séparateurs lorsque les deux faces d'une page sont blanches.
- Les images des pages reconnues comme séparateurs ne sont pas enregistrées.
Utilisation d'un patchcode pour la numérisation
Le DR-M140II prend en charge les fonctions de séparation de lots (séparation automatique de fichiers) en utilisant des patchcodes. En glissant les feuilles de patchcode fournies avec ce scanner sur un document et en le numérisant, le scanner peut séparer automatiquement les fichiers par images de documents contenant des feuilles de patchcode (ou de documents après la feuille de patchcode).
Indication
Des patchcodes sont inclus avec ce produit au format PDF. Une application pouvant lire les fichiers PDF est requise pour utiliser cette fonction.
Les patchcodes suivants sont installés en même temps que le pilote du scanner sous forme de fichiers PDF.
| Type de patchcode | Motif Description | |
| PATCH T (FICHLER A) |  | Les fichiers sont séparés à partir de la page qui suit la page imprimée avec ce patchcode. Dans l'application, vous pouvez choisir d'inclure ou non la page imprimée avec le patchcode dans l'image numérisée. |
| PATCH II (FICHLER B) |  | Les fichiers sont séparés à partir de la page imprimée avec ce patchcode. La page avec le patchcode imprimé est toujours incluse dans l'image numérisée. |
Les opérations suivantes sont effectuées lorsque des patchcodes sont utilisés pour la numérisation.
1 Imprimez le patchcode avec une imprimante.
Cliquez sur [Démarrer] – [Canon DR-M140II Séries] puis sélectionnez patchcode dans le menu.
Les patchcodes peuvent être imprimés aux formats A4 et Lettre (LTR). Ouvrez l'application et imprimez un patchcode du même format que le document à numériser.
IMPORTANT
- Les patchcodes doivent être imprimés dans leur format normal. Si les patchcodes sont agrandis ou réduits, il se peut qu'ils ne soient pas correctement reconnus.
- Lorsque vous copiez les patchcodes fournis pour créer des patchcodes de différents formats, assurez-vous que le patchcode est compris dans les limites de la plage effective indiquée dans le diagramme suivant. De plus, lorsque vous copiez des patchcodes, assurez-vous qu'ils ont le même format et le même ton que l'original.
- Ne salissez pas la feuille de patchcode. Faites bien attention de ne pas salir la zone de la plage de délection du patchcode. En outre, ne pliez pas et ne froissez pas la feuille.
2 Placez les documents dans le scanner après avoir inséré la feuille de patchcode au-dessus de la page qui sépare les fichiers.
3
Dans une application, spécifiez un patchcode comme type de séparation de lots.
Ouvrez l'écran des paramètres pilote du scanner et sélectionnez [Patchcode] dans [Séparation de lots] dans l'onglet [Autres].
Entretien
Entretien quotidien
Nettoyez régulièrement le scanner conformément à la procédure décrite ci-dessous, pour maintenir une qualité de numérisation optimale.
ATTENTION
- Lorsque vous nettoyez le scanner et l'intérieur du scanner, mettez-le hors tension et débranchez le cordon d'alimentation de la prise murale.
- N'utilisez pas d'aérosols de nettoyage lors du nettoyage du scanner. Des mécanismes de précision, tels que la source lumineuse, risquent d'être mouillés et de provoquer des dysfonctionnements.
- Ne nettoyez jamais le scanner à l'aide de solvant, d'alcool ou d'autres solvants organiques. L'extérieur du scanner pourrait se déformer, se décolorer ou fondre. Cela risque aussi de provoquer un choc électrique ou un incendie.
Nettoyage du scanner
Pour nettoyer l'extérieur du scanner, retirez la poussière avec un chiffon ayant été plongé dans de l'eau et bien essoré, puis essuyez le scanner avec un chiffon sec et propre.
Nettoyage de l'intérieur du scanner
De la poussière ou des particules de papier à l'intérieur du scanner peuvent provoquer des lignes ou des taches sur les images numérisées. Utilisez de l'air comprimé pour nettoyer régulièrement la poussière et les particules de papier dans la fente d'alimentation des documents et à l'intérieur du scanner. Après une tâche importante de numérisation, mettez hors tension le scanner et expulsez les particules de papier qui sont restées à l'intérieur du scanner.
Nettoyage de la vitre du capteur et des rouleaux
Si les images numérisées présentent des traînées ou si les documents numérisés sont tachés, il est possible que la vitre du capteur ou les rouleaux situés dans le scanner soient sales. Nettoyez-les régulièrement.
Ouvrez le bac d'alimentation des documents.
2 Levez le levier OPEN et ouvrez la partie supérieure.
3 Utilisez de l'air comprimé pour éliminer la poussière et les particules de papier de l'intérieur du scanner.
4 Retirez la poussière présente sur la vitre de numérisation. Retirez la poussière de la vitre de numérisation avec un chiffon ayant été plongé dans de l'eau et bien essoré, puis essuyez la vitre avec un chiffon propre, sec et doux.
! ATTENTION
Ne vaporisez pas d'eau ou de détergent neutre directement sur le scanner. Des mécanismes de précision, tels que la source lumineuse, risquent d'être mouillés et de provoquer des dysfonctionnements.
IMPORTANT
Si la vitre du capteur est rayée, des traces risquent d'apparaître sur les images et des erreurs d'alimentation peuvent se produire. Si la vitre présente des rayures, contactez un représentant du service après-vente ou votre revendeur local agréé Canon.
5 Nettoyez les rouleaux.
Nettoyez les rouleaux tout en les tournant.
Essuyez les rouleaux avec un chiffon humidifié à l'eau et bien essoré, puis utilisez un chiffon propre, sec et doux pour éliminer toute humidité.
6
Démontez le rouleau de retardement et le rouleau d'alimentation. (Consultez la p. 54, la p. 55)
IMPORTANT
Démontez le rouleau de retardement et le rouleau d'alimentation du scanner pour les nettoyer, puis veillez à les monter à nouveau dans le scanner lorsque le nettoyage est terminé.
7
Essuyez les rouleaux démontés à l'aide d'un chiffon humidifié à l'eau mais bien essoré.
Montez le rouleau de retardement et le rouleau d'alimentation. (Consultez la p. 54, la p. 55)
9
Fermez la partie supérieure en poussant légèrement les côtés gauche et droit. Poussez jusqu'à ce qu'elle se mette en place en émettant un déclic pour vous assurer qu'elle est complètement fermée.
Fermez le bac d'alimentation des documents.
Remplacement des consommables
Le rouleau d'alimentation et le rouleau de retardement sont des consommables. Le rouleau d'alimentation et le rouleau de retardement s'usent avec la numérisation. Si le rouleau d'alimentation et le rouleau de retardement sont usés, les documents risquent de ne pas être alimentés correctement et des bourrages papier et doubles alimentations risquent de se produire.
Lorsque le nombre total de pages chargées par le scanner dépasse le nombre de pages approprié pour la durée de vie des rouleaux, un message s'affiche au démarrage de l'ordinateur demandant à l'utilisateur de remplacer les rouleaux.
Si ce message commence à s'afficher au démarrage, achetez un kit de rouleaux de rechange et remplacez les pièces usées par les consommables inclus dans le kit (rouleau d'alimentation et rouleau de retardement). Consultez la p. 67 pour plus de détails sur le kit de rouleaux de rechange.
De plus, le compteur dans le scanner qui enregistre le nombre de pages alimentées doit également être réinitialisé lorsque vous remplacez les rouleaux. (Consultez la p. 56)
Ouverture et fermeture de la partie supérieure
1 Ouvrez le bac d'alimentation des documents.
2 Levez le levier OPEN et ouvrez la partie supérieure.
L'emplacement de chacun des consommables est illustré ci-dessous.
3
Fermez la partie supérieure en poussant légèrement les côtés gauche et droit. Poussez jusqu'à ce qu'elle se mette en place en émettant un déclic pour vous assurer qu'elle est complètement fermée.
Fermez le bac d'alimentation des documents.
Remplacement du rouleau de retardement
1 Déverrouillez le couvercle du rouleau et ouvrez-le.
3 Installez le nouveau rouleau de retardement.
4 Appuyez sur le couvercle du rouleau pour le fermer.
Remplacement du rouleau d'alimentation
1 Soulevez le levier de fixation du rouleau d'alimentation vers l'avant.
2 Faites glisser le levier de fixation du rouleau d'alimentation vers la gauche.
3 Retirez le rouleau d'alimentation en détachant le côté gauche en premier.
4 Installez le nouveau rouleau d'alimentation en attachant le côté droit en premier.
5 Faites glisser le levier de fixation du rouleau d'alimentation vers la droite.
Abaissez le levier de fixation du rouleau d'alimentation jusqu'à ce qu'il se mette en place en émettant un déclic.
À propos de l'outil de configuration des pilotes Canon imageFORMULA
Qu'est-ce que l'outil de configuration des pilotes Canon imageFORMULA ?
L'outil de configuration des pilotes Canon imageFORMULA peut être utilisé pour vérifier les informations du scanner ou pour configurer les paramètres de maintenance.
L'outil de configuration des pilotes Canon imageFORMULA se compose des onglets suivants.
Onglet [Informations]
Vous pouvez vérifier les informations de la version du microprogramme et les informations du scanner.
Vous pouvez réinitialiser le compteur du rouleur ou effectuer un contrôle du taux de retrait.
Onglet [Contrôle]
Vous pouvez effectuer les paramètres du matériel et des pilotes et réaliser une lecture ou une écriture des paramètres de contrôle. À partir de la configuration du matériel, vous pouvez définir la fonction de mise hors tension automatique.
Onglet [Diagnostic]
Vous pouvez générer ou supprimer le fichier journal.
Démarrage de l'outil de configuration des pilotes Canon imageFORMULA
Cliquez sur le bouton Démarrer, puis cliquez sur [Canon DR-M140II Séries] - [Outil de configuration du pilote Canon imageFORMULA] dans cet ordre. L'outil de gestion des pilotes du scanner s'ouvre.
Dépannage
Problèmes et solutions communs
Cette section donne les solutions recommandées aux problèmes communs.
Si vous avez un problème qui n'est pas résolu par ce qui suit, contactez votre revendeur local agréé Canon.
Problème 1 Le scanner ne s'allume pas.
Solutions Vérifiez que l'adaptateur CA est correctement branché à une prise de courant.
Problème 2 Le scanner n'est pas reconnu.
Solutions (1) Vérifiez que le scanner est correctement branché à l'ordinateur via un câble USB.
(2) Vérifiez que le scanner est allumé. Reportez-vous au problème précédent (1) si le scanner ne s'allume pas.
(3) Il se peut que l'interface USB de l'ordinateur ne prenne pas en charge le scanner. Il n'est pas garanti que le scanner fonctionne avec toutes les interfaces USB.
(4) Vérifiez que vous utilisez bien le câble USB fourni pour raccorder le scanner à l'ordinateur. Il n'est pas garanti que le scanner fonctionne avec tous les câbles USB existants.
(5) Si le scanner est raccordé à l'ordinateur via un concentrateur USB, essayez de retirer ce dernier et de brancher directement le scanner à l'ordinateur.
Problème 3 Alimentation oblique des documents (les images numérisées sont inclinées).
Solutions (1) Alignez les guides de document de manière à les faire correspondre au mieux avec le format des documents et alimentez ces derniers de façon bien droite.
(2) Activez Redresse automatiquement l'inclinaison dans les paramètres du pilote du scanner.
(3) Si beaucoup de pages ont été numérisées depuis le dernier nettoyage des rouleaux, nettoyez-les. Si le chargement oblique des documents persiste, il vous faut peut-être remplacer les rouleaux ou procéder à d'autres opérations d'entretien. Consultez "Entretien" à la p. 49 pour les procédures de remplacement des rouleaux.
Problème 4 Les documents ne sont pas numérisés suivant les paramètres configurés dans le pilote du scanner.
Solutions Lorsque vous numérisez en utilisant le panneau [Sélectionner le document] enregistré avec CaptureOnTouch, les paramètres de CaptureOnTouch ont priorité sur les paramètres du pilote du scanner. Éditez des paramètres dans le panneau [Sélectionner le document] ou créez-en un panneau [Sélectionner le document] à l'aide des conditions de numérisation souhaitées.
Problème 5 Si des lignes blanches ou des stries apparaissent sur les images numérisées.
Solutions Nettoyez les deux côtés de la vitre de numérisation, ainsi que les rouleaux. Si vous trouvez une substance collante telle que de la colle ou du liquide de correction, essuyez avec soin en appliquant une pression suffisante pour nettoyer la zone où apparaissent les lignes. Si le problème ne peut pas être résolu par un bon nettoyage, il se peut que la vitre interne soit rayée. Contactez votre revendeur local agréé Canon.
Problème 6 II manque des pages.
Solutions Lorsque le paramètre [Face de numérisation] du pilote du scanner est [Ignorer les pages blanches], les documents comportant peu de noir peuvent être involontairement ignorés. Diminuez la valeur [Définir la probabilité d'ignorer la page vierge] (voir « Si vous souhaitez supprimer les images de pages blanches dans des documents recto-verso » à la p. 37) ou définissez [Face de numérisation] sur un autre mode, tel que Recto ou Recto/Verso. Si des pages sont ignorées en raison de la double alimentation du document, reportez-vous à la section « Problème 7 Bourrage de documents (ou double alimentation) ».
Problème 7 Bourrage de documents (ou double alimentation).
Solutions (1) Si le rouleau a été correctement installé, nettoyez-le si nécessaire.
(2) Il peut être impossible d'obtenir une bonne numérisation lorsque les pages d'un document sont collées entre elles par l'électricité statique. Séparez les pages du document avant de les charger.
(3) Placez le scanner en mode de dérivation et chargez les pages manuellement dans le scanner, une par une.
Problème 8 Plusieurs pages d'images numérisées ne peuvent pas être enregistrées dans un seul fichier.
Solutions En fonction du format de fichier, plusieurs pages d'images numérisées ne peuvent pas être enregistrées dans un seul fichier avec CaptureOnTouch.
| Type de fichier | Traitement pour plusieurs pages |
| BMP, JPEG, PNG | Les images numérisées sont toujours enregistrées dans un fichier d'une page. |
| PPTX | Les images de plusieurs pages sont toujours enregistrées dans un seul fichier. |
| TIFF, PDF | Vous pouvez enregistrer plusieurs pages dans un seul fichier en cliquant sur et en sélectionnant [Enregistrer toutes les pages sous un fichier] dans la boîte de dialogue affichée. |
Problème 9 Tous les documents placés ont été numérisés, mais l'image numérisée n'apparaît pas dans l'application.
Solutions Lorsque [Panneau de saisie] ou [Alimentation automatique] est sélectionné comme méthode d'alimentation dans l'écran Réglages avancés du pilote du scanner, une opération de numérisation ne continue pas une fois que tous les documents ont été alimentés, car le scanner attend que des documents supplémentaires soient alimentés. Vous pouvez mettre fin à l'opération et envoyer les images numérisées vers l'application en appuyant sur le bouton Stop du panneau de commande.
Problème 10 Les images numérisées de plusieurs pages ne peuvent pas être enregistrées dans un seul fichier image JPEG ou BMP (PICT).
Solutions Les images numérisées de plusieurs pages ne peuvent pas être enregistrées dans un seul fichier image JPEG ou BMP (PICT). Enregistrez ces images au format TIFF ou PDF de plusieurs pages.
Problème 11 La mémoire est insuffisante et la numérisation s'arrête.
Solutions Si vous configurez des conditions de numérisation qui utilisent une grande partie de la mémoire de l'ordinateur, la numérisation peut s'arrêter en raison d'une mémoire insuffisante. Bien que cela dépende de la taille de la mémoire de l'ordinateur, la possibilité de mémoire insuffisante augmente si certaines des conditions de numérisation suivantes sont définies en même temps.
- [Mode couleur] est défini sur [Couleur 24 bits].
- Un grand format de page (par exemple Légal) est spécifié pour [Format de page]. Alternativement, le format de page est défini sur [Maximum scanner].
- Une résolution élevée (600 ppp, etc.) est spécifiée pour [Points par pouce].
Si un message d'erreur apparaît en raison d'une mémoire insuffisante lorsque la numérisation est en cours, quittez l'application, changez les conditions de numérisation (par exemple, réduisez la résolution ou le format de page) puis essayez de numériser de nouveau. De plus, la quantité de mémoire utilisée peut être limitée en désactivant [Réduction de moiré] et [Empêcher les décalages / Retirer l'arrière-plan] si ces éléments sont activés.
Dépannage logiciel
Cette section décrit les problèmes de dépannage et les solutions pour l'utilisation des logiciels fournis (CaptureOnTouch).
Si la numérisation est trop lente
(1) Le cas échéant, fermez tous les autres programmes ouverts.
(2) La numérisation peut être ralentie par un manque de mémoire causé par des applications résidentes telles que des programmes antivirus. Le cas échéant, fermez ces programmes résidents pour libérer de l'espace mémoire.
(3) Lorsqu'il n'y a pas suffisamment d'espace sur le disque dur, il se peut que le scanner soit incapable de créer les fichiers temporaires nécessaires des données numérisées. Supprimez toutes les données inutiles du disque dur pour libérer de l'espace.
(4) La numérisation est lente si le port USB de l'ordinateur n'est pas compatible avec Hi-Speed USB 2.0.
(5) Si vous utilisez un câble USB commun non compatible avec Hi-Speed USB 2.0, remplacez le câble par le câble compatible fourni.
(6) Lorsque le scanner est connecté à l'ordinateur via un concentrateur USB non compatible avec Hi-Speed USB 2.0, retirez le concentrateur et branchez directement le scanner à l'ordinateur.
Si les fichiers images numérisés ne s'ouvrent pas dans une application
(1) Les images numérisées enregistrées dans des fichiers TIFF de plusieurs pages s'ouvrent uniquement dans des programmes prenant en charge ce format de fichier.
(2) Les images enregistrées sous forme de fichiers TIFF compressés (à une seule et plusieurs pages) s'ouvrent uniquement dans des programmes prenant en charge le format compressé. Cela peut arriver avec des programmes non compatibles avec CaptureOnTouch. Dans ce cas, avant la numérisation, sélectionnez « Aucun » comme format de compression du fichier image.
Un problème d'affichage est visible sur l'écran de l'interface utilisateur de CaptureOnTouch.
En fonction de l'ordinateur utilisé, la présence d'un trop grand nombre de panneaux Mode de numérisation, Sélectionner la sortie ou Raccourci de numérisation peut entraîner un problème d'affichage sur l'écran de l'interface utilisateur. Supprimez tout panneau que vous ne comptez pas utiliser.
Conseils utiles
Vous trouverez ci-après des conseils utiles pour la numérisation de vos documents.
Où sont enregistrées les images numérisées ? La destination d'enregistrement peut-elle être modifiée ?
Les images sont enregistrées aux emplacements suivants, selon les paramètres du programme. Tous les emplacements de destination peuvent être modifiés au profit d'autres dossiers.
Numérisation Standard et Rac. Numérisation permettent d'enregistrer la sortie vers la destination définie dans le panneau [Sélectionner la sortie].
Comment configurer les paramètres de numérisation ?
En cliquant sur le bouton d'édition ([ ]) du panneau [Sélectionner le document], vous pouvez modifier les paramètres de numérisation lorsque l'écran d'édition [Sélectionner le document] s'ouvre.
Comment puis-je enregistrer plusieurs pages en un seul fichier ou enregistrer un fichier par page ?
Lorsque des images numérisées sont enregistrées au format BMP, JPEG ou PNG, chaque image est systématiquement enregistrée dans un fichier séparé.
Lorsque des images numérisées sont enregistrées au format PDF ou TIFF, vous pouvez décider de les enregistrer sous forme de fichiers de plusieurs pages ou d'une seule page. Consultez aussi « Problème 8 » dans « Problèmes et solutions communs ».
Puis-je copier ou sauvegarder les configurations des paramètres du scanner ?
Les configurations de paramétrage peuvent être sauvegardées et restaurées à l'aide de [Sauvegarder/Restaurer] dans l'onglet [Paramètres de base] de la boîte de dialogue [Paramètres d'environnement].
Quelles sont les règles à appliquer aux noms de fichiers des images numérisées ?
Pour Numérisation Standard et Rac. Numérisation, les noms de fichiers des images numérisées sont définis en fonction des paramètres du panneau [Sélectionner la sortie]. Cet écran apparaît lorsque vous cliquez sur le bouton d'édition ([ ]) du panneau [Sélectionner la sortie].
Cliquez sur le bouton [Paramètres de détail] sur cet écran. Vous pouvez définir les noms de fichiers des images numérisées en définissant certains des trois éléments ou les trois éléments affichés ci-dessous.
| Paramètre Description | |
| Nom de fichier | Ligne de texte spécifique à intégrer au nom de fichier. |
| Ajouter la date et l'heure | Ajoute la date et l'heure aux noms de fichier. Sélectionnez le format de date dans la liste déroulante. YYYY (AAAA) = année, MM = mois et DD (JJ) = jour du mois. L'heure est ajoutée après la date. |
| Ajouter un compteur au nom du fichier | Ajoute des numéros de série dans l'ordre d'enregistrement des images numérisées. Spécifiez le nombre de chiffres et le nombre de départ. |
Un nom de fichier type est affiché comme [Nom de fichier] dans la boîte de dialogue [Param. nom fichier].
Comment puis-je numériser des documents pliés en deux (numérisation folio) ?
Pliez le document en deux et placez-le dans le scanner avec le pli à droite. Précisez qu'il s'agit d'un document réduit de moitié (le format après le pliage) et sélectionnez [Folio] pour [Face de numérisation], puis numérisez. Pour en savoir plus, consultez la p. 24.
Comme puis-je ignorer les pages blanches et numériser uniquement les pages non blanches ?
Spécifiez [Ignorer les pages blanches] dans l'écran des paramètres du pilote du scanner avant de numériser.
Comment puis-je numériser des cartes ?
Placez les cartes verticalement dans le scanner. Spécifiez le format de la carte (ou [Faire correspondre à la taille d'origine]), avant de numériser. Pour en savoir plus, consultez la p. 23.
Comment puis-je charger et numériser des documents de plusieurs formats ?
Définissez [Format de page] sur [Faire correspondre à la taille d'origine] (ou [Détecter automatiquement]) dans l'écran des paramètres du pilote du scanner avant de numériser. Pour en savoir plus, consultez la p. 35.
Quelle est la meilleure manière de numériser des cartes de visite ou des photos ?
Définissez [Format de page] sur [Faire correspondre à la taille d'origine] (ou [Détecter automatiquement]) dans l'écran des paramètres du pilote du scanner avant de numériser. Alternativement, enregistrez le format des cartes ou des photos à numériser. Pour en savoir plus, consultez la p. 36.
Comment puis-je imprimer des données numérisées ?
- Pour Numérisation Standard et Rac. Numérisation, sélectionnez [Imprimer] dans le panneau [Sélectionner la sortie].
- Pour utiliser cette fonction, vous devez installer un module externe.
- Vous pouvez installer le plug-in en cochant la case correspondante lors de l'installation de CaptureOnTouch.
Je souhaite enregistrer la sortie dans d'autres dossiers
- Dans CaptureOnTouch, les destinations autres que [Enregistrer dans le dossier] sont fournies sous la forme d'un plug-in.
- Si vous installez le plug-in, l'image numérisée peut être imprimée, annexée à un message électronique ou partagée entre divers services cloud.
- Vous pouvez installer le plug-in en cochant la case correspondante lors de l'installation de CaptureOnTouch.
- Les destinations de sortie disponibles dépendent du plug-in installé.
Comment puis-je joindre les données numérisées à un courriel (ou les envoyer sous forme de courriel) ?
- Pour Numérisation Standard et Rac. Numérisation, sélectionnez [Joindre à un courriel] dans le panneau [Sélectionner la sortie].
- Pour utiliser cette fonction, vous devez installer un module externe.
- Vous pouvez installer le plug-in en cochant la case correspondante lors de l'installation de CaptureOnTouch.
Élimination des bourrages papier et des documents inclinés
Lorsque des bourrages papier et des documents inclinés sont détectés pendant la numérisation, les codes d'erreur suivants sont affichés sur le panneau d'affichage du scanner et la numérisation est interrompue.
Code d'erreur de bourrage papier
Code d'erreur de détection d'inclinaison
Si un bourrage papier ou une double alimentation survient au cours de la numérisation, procédez comme suit pour résoudre le problème.
ATTENTION
Soyez prudent lors de l'élimination d'un bourrage papier. Faites attention de ne pas vous couper avec les bords du papier.
1
Retirez le document qui n'est pas coincé et qui reste sur le bac d'alimentation.
Levez le levier OPEN et ouvrez la partie supérieure.
Le code d'erreur « C » apparaît sur le panneau de commande lorsque la partie supérieure est ouverte.
3
Retirez le document coincé.
Assurez-vous de sortir soigneusement le papier, sans trop forcer. Si le papier se déchire alors que vous le retirez, veillez à ôter tous les débris de l'intérieur du scanner.
4 Fermez la partie supérieure en poussant légèrement les côtés gauche et droit. Poussez jusqu'à ce qu'elle se mette en place en émettant un déclic pour vous assurer qu'elle est complètement fermée.
Une fois le papier coincé enlevé, vérifiez que la dernière page a été numérisée correctement et poursuivez la numérisation.
Indication
Lorsque la case [Reprise rapide après incident] est cochée dans l'écran des paramètres du pilote du scanner, vous pouvez reprendre une opération de numérisation, même si elle a été interrompue par un bourrage papier, en retirant le document et en reprenant la numérisation à partir du document qui était en cours d'alimentation au moment de l'interruption.
Puisque l'image du document qui était en cours d'alimentation au moment de l'interruption peut ne pas avoir été enregistrée dans de tels cas, veillez à vérifier la dernière image numérisée avant de reprendre l'opération.
Désinstallation des logiciels
Si le pilote ISIS/TWAIN ou CaptureOnTouch ne fonctionne pas normalement, procédez comme suit pour le désinstaller. Ensuite, réinstallez les logiciels. Voir le Guide de configuration.
IMPORTANT
Ouvrez une session Windows en tant qu'administrateur.
1 Dans la barre des tâches Windows, cliquez sur le bouton Démarrer → cliquez sur [Système Windows] → cliquez sur [Panneau de configuration].
Le Panneau de configuration s'affiche.
2 Cliquez sur [Désinstaller un programme].
3 Dans la liste des programmes, sélectionnez le logiciel que vous souhaitez supprimer puis cliquez sur [Désinstaller].
L'écran de confirmation de suppression s'affiche.
4 Cliquez sur [Oui].
La désinstallation du logiciel est maintenant terminée.
Annexe
Caractéristiques techniques
Unité principale
Type Scanner de bureau à chargeur de feuilles
Format de document à numériser
Papier ordinaire
Format : Largeur : 50,8 mm à 216 mm (2" à 8,5")
Longueur : 54 mm à 356 mm (2,12" à 14") (Vous pouvez numériser des documents d'une longueur maximale de 5 588 mm (220") en réglant le scanner sur le mode Document long.)
Grammage du papier :
Chemin de papier droit : 27 à 255 g/m² (7 à 68 lb bond), 0,04 mm à 0,3 mm (0,00157" à 0,0118")
Chemin de papier demi-tour : 27 à 128 g/m² (7 à 34 lb bond), 0,04 mm à 0,15 mm (0,00157" à 0,0075")
Capacité de chargement :
80 feuilles
(Dimensions : format A4 ou inférieur (même type de document uniquement) ; Grammage du papier : 70-100 g/m² ; Température : 15 à 27,5 °C (59 à 81,5 °F) ; Humidité : 25 à 75 % d'HR)
Épaisseur totale : 10 mm ou inférieure
Numérisation de documents de différents formats dans le même lot :
Format A4 ou inférieur : 50 feuilles (jusqu'à 80 g/m² (22 lb bond))
Format supérieur à A4 : 40 feuilles (jusqu'à 80 g/m² (22 lb bond))
Épaisseur totale : 10 mm ou inférieure
Cartes de visite
Format : 50,8 mm x 85 mm (2,00" x 3,35") ou plus
Épaisseur de papier :
380 g/m² (80 lb bond) 0,45 mm (0,0177") ou moins
Orientation : Alimentation verticale uniquement
Méthode d'éjection :
Chemin de papier droit uniquement
Carte
Format : 54 mm x 86 mm (2,12" x 3,37") (norme ISO)
Épaisseur d'une carte :
0,76 mm (0,03") ou moins, 1,4 mm (0,055") ou moins pour le gaufrage
Orientation : Alimentation verticale uniquement
Méthode d'éjection :
Chemin de papier droit uniquement
Capacité de chargement :
3 cartes (non gaufrées), 1 carte (gaufrée)
Capteur de numérisation
Capteur de contact
Source lumineuse DEL
Face de numérisation
Recto/Recto-verso
Modes de numérisation
Noir et blanc, Diffusion d'erreurs, Échelle de gris à
256 niveaux, Améliorations poussées,
Améliorations poussées II, Seuil actif, Couleur 24 bits
Résolution optique
Maximum 600 ppp
Résolution en sortie
Vitesse de numérisation (Conditions : unité centrale Core i7-9700
3,00 GHz, mémoire de 16 Go, format de document A4)
Échelle de gris Recto 200 ppp 40 pages/minute
300 ppp 40 pages/minute
Recto-verso 200 ppp 80 images/minute
300 ppp 80 images/minute
Couleur 24 bits Recto 200 ppp 40 pages/minute
300 ppp 40 pages/minute
Recto-verso 200 ppp 80 images/minute
300 ppp 80 images/minute
Interface Hi-Speed USB 2.0
Autres fonctions Numérisation folio, ignorer la détection de double alimentation
Dimensions extérieures
313 mm (12,32") (L) x 181 mm (7,13") (P) x 93 mm
(3,66") (H)
Poids (sans l'adaptateur CA)
Environ 2,6 kg (5,7 lb)
Alimentation (en utilisant l'adaptateur CA)
24 V CC, 0,9 A
Consommation électrique
Numérisation : maximum 24,5 W
En mode d'économie d'énergie : 1,6 W
Hors tension : maximum 0,1 W
Environnement de fonctionnement
Température : de 10 à 32,5 °C (de 50 à 90,5 °F)
Humidité : de 20 à 80 % d'humidité relative
Adaptateur CA (100 à 240 V)
Numéro de modèle
6G3-0267
Entrée 100 à 240 V CA, 50/60 Hz, 1,06 à 0,6 A
Les caractéristiques techniques du produit peuvent être modifiées sans préavis en raison d'améliorations du produit.
Pièces de rechange
Kit de rouleaux de rechange (code de produit : 6332C001)
Kit de remplacement des rouleaux (rouleau d'alimentation, rouleau de retardement)
- Pour en savoir plus sur la procédure de remplacement, consultez « Remplacement des consommables » à la p. 52.
- Pour obtenir des informations détaillées au sujet des pièces de rechange, contactez un représentant du service après-vente ou votre revendeur local agréé Canon.
Option
Flatbed Scanner Unit 102 (Unité de numérisation à plat 102) (code de produit : 2152Cxxx)
Unité de numérisation à plat pouvant être raccordée et utilisée avec un scanner DR. Le raccordement de l'unité à ce scanner vous permet d'utiliser le scanner pour la numérisation à plat avec un chargeur automatique de documents.
Flatbed Scanner Unit 201(Unité de numérisation à plat 201) (code de produit : 6240Bxxx)
Flatbed Scanner Unit pouvant être utilisée en la connectant à un scanner DR et prenant en charge le format de papier A3. Le raccordement de l'unité à ce scanner vous permet d'utiliser le scanner pour la numérisation à plat avec un chargeur automatique de documents.
Les caractéristiques techniques du produit peuvent être modifiées sans préavis en raison d'améliorations du produit.
À propos du produit Flatbed Scanner Unit
Le produit Flatbed Scanner Unit (Unité de numérisation à plat) en option peut être raccordé et utilisé avec ce scanner.
Configuration système
L'ordinateur doit répondre à la configuration système requise du produit Flatbed Scanner Unit (Unité de numérisation à plat). Le pilote du scanner du produit Flatbed Scanner Unit (Unité de numérisation à plat) doit être installé pour utiliser l'unité.
À propos de l'utilisation avec CaptureOnTouch
À propos de l'attribution d'une fonction au bouton de démarrage
Lorsque vous raccordez le produit Flatbed Scanner Unit (Unité de numérisation à plat), vous pouvez attribuer la méthode Rac. Numérisation de CaptureOnTouch au bouton de démarrage du produit Flatbed Scanner Unit (Unité de numérisation à plat).
Limite du redémarrage avec le bouton de démarrage
Lorsque CaptureOnTouch n'est pas défini de façon à être résident dans la mémoire, CaptureOnTouch ne peut pas être redémarré en appuyant sur le bouton de démarrage du produit Flatbed Scanner Unit (Unité de numérisation à plat) après avoir quitté CaptureOnTouch.
À propos de la configuration du pilote du scanner
Lorsque des fonctions de ce scanner ne peuvent pas être sélectionnées dans la boîte de dialogue des paramètres du produit Flatbed Scanner Unit (Unité de numérisation à plat), cliquez sur [Option] dans la boîte de dialogue pour ouvrir le pilote du scanner et configurer les paramètres requis.
Dimensions
Index
A
Alimentation 8
B
Bouton DFR 16,28
Bouton Job Select 16
Bouton Start 16
Bouton Stop 16
C
CaptureOnTouch 31
Carte 23
Codes 2D 14
Codes à barres ....14, 42
Configuration système requise pour le logiciel 7
D
Désinstallation 65
Détection de double alimentation 27
Détection mise en travers 29
Documents
Carte 23
Chargement des documents 20
Documents pliés, placement 24
|
Indicateur Job No. 16
M
Mode document long 25
P
Panneau de commande 16
Paramètre de mise hors tension automatique 56
Paramètre multi-flux 41
Patchcode 46
Pilote du scanner Configuration des paramètres selon les besoins .... 37
Paramètres de base 35
R
Réglage du rapport de réduction 56
Réinitialisation Compteur 56
Rouleaux Nettoyage .... 49 Remplacement .... 52
s
Scanner à plat 68
Séparation de lots 41
V
Vitre de numérisation Nettoyage .... 49
WEEE CAUTION
English
Union Européenne, Norvège, Islande et Liechtenstein uniquement.
Ce symbole indique que ce produit ne doit pas être jeté avec les ordures ménagères, conformément à la directive DEEE (2012/19/UE) et à la réglementation de votre pays. Ce produit doit être confié au distributeur à chaque fois que vous achetez un produit neuf similaire, ou à un point de collecte mis en place par les collectivités locales pour le recyclage des Déchets des Équipements Électriques et Électroniques (DEEE). Le traitement inapproprié de ce type de déchet risque d'avoir des répercussions sur l'environnement et la santé humaine, du fait de la présence de substances potentiellement dangereuses généralement associées aux équipements électriques et électroniques. Parallèlement, votre entière coopération dans le cadre de la mise au rebut correcte de ce produit favorisera une meilleure utilisation des ressources naturelles. Pour plus d'informations sur les points de collecte des équipements à recycler, contactez vos services municipaux, les autorités locales compétentes, le plan DEEE approuvé ou le service d'enlèvement des
ordures ménagères. Pour plus d'informations sur le retour et le recyclage des produits DEEE, consultez le site: www.canon-europe.com/sustainability/approach/.
Deutsch
Marquages de sécurité sur la machine
[Français] Commutateur (Marche)
Sous tension
[Français] Commutateur (Arrêt)
Hors tension (pas de courant de veille)
[Français] Commutateur (Veille) Sous/hors tension (courant de veille activé)
[Français] Commutateur (Appuyer pour mettre en marche/Appuyer pour arrêter)
[Français] Danger de chaleur
[Italiano] Pericolo: temperature elevate
[Français] Équipement de classe II
Sous/hors tension (pas de courant de veille)
Indique qu'il s'agit d'un équipement de classe II
[Français] Symbole CC Indique qu'il s'agit de courant continu
[Français] Polarité CC Indique la polarité de la fiche d'alimentation
[Français] Précaution électrostatique Évitez de soumettre cette machine à de l'élétricité statique
