Type de produit	Chaudière gaz instantanée
Marque	Haier
Modèle	JSQ25-13WPT(12T)
Dimensions (L x l x H)	570 x 375 x 145 mm
Poids net	13.5 kg
Alimentation électrique	220 V / 50 Hz, 38 W
Puissance thermique nominale	31 kW
Débit d'eau chaude (ΔT 25°C)	13 L/min
Type de gaz	Gaz naturel (12T)
Pression de gaz	2000 Pa (gaz naturel)
Pression d'eau	0.02 - 1.0 MPa
Débit de démarrage	≥ 2.7 L/min
Plage de température	35 - 70 °C
Fonctions principales	Réglage électronique de température, fonction bain (remplissage baignoire), sécurité anti-brûlure 50°C, contrôle automatique du débit, protection antigel, arrêt automatique après 60 min, verrouillage enfant, affichage numérique
Sécurité	Protection contre la surchauffe, détection de flamme, sécurité anti-brûlure, protection antigel, arrêt en cas de défaut de ventilation, protection contre les fuites de gaz (CO/CH4 uniquement sur certains modèles)
Entretien et nettoyage	Nettoyer le filtre à eau régulièrement (dévisser, rincer, remonter). Ne pas utiliser de produits chimiques agressifs.
Pièces détachées et réparabilité	Filtre à eau, joints, capteurs, électrodes. Réparation par un professionnel agréé uniquement.
Informations générales	Fabriqué en Chine. Norme : GB6932-2001, GB20665-2006. Garantie : 6 ans.

FOIRE AUX QUESTIONS - JSQ25-13WPT(12T) HAIER

Comment allumer le chauffe-eau ?

Branchez l'appareil sur une prise 220V/50Hz. Appuyez sur la touche Marche/Arrêt, puis ouvrez le robinet d'eau chaude. L'appareil s'allume automatiquement. La première utilisation peut nécessiter plusieurs ouvertures/fermetures pour purger l'air.

Que faire si l'appareil ne s'allume pas ?

Vérifiez : l'alimentation électrique (prise, disjoncteur), la vanne de gaz ouverte, la pression d'eau suffisante. Si le problème persiste, consultez le tableau des codes d'erreur dans la notice.

Comment régler la température de l'eau ?

Utilisez les touches + et - pour ajuster la température entre 35°C et 70°C. La température clignote puis se valide après 3 secondes. Pour une température supérieure à 50°C, il faut déverrouiller la fonction Sécurité 50°C en appuyant sur la touche correspondante.

Que signifie le code d'erreur E1 ?

Le code E1 indique un défaut d'allumage. Vérifiez l'arrivée de gaz, la pression d'eau, et que le filtre n'est pas obstrué. Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction bain ?

Appuyez sur la touche Bain ou Volume d'eau pour activer le mode remplissage de baignoire. Réglez la température et le volume souhaité (100-280 L). L'appareil émet un bip lorsque le volume est atteint. Seulement sur les séries T/WPT.

Comment protéger l'appareil du gel ?

Si la température extérieure descend en dessous de 0°C, videz l'eau de l'appareil : fermez les vannes de gaz et d'eau, ouvrez le robinet d'eau chaude, retirez le filtre et la soupape de décharge pour évacuer l'eau. Les modèles avec protection antigel active (résistance chauffante) protègent jusqu'à -15°C si l'appareil est sous tension.

Puis-je installer l'appareil moi-même ?

Non, l'installation doit être réalisée par un professionnel qualifié. Une installation incorrecte peut entraîner des risques de fuite de gaz ou d'incendie. Contactez le service après-vente Haier pour l'installation.

Quelle est la pression d'eau requise ?

La pression d'eau doit être comprise entre 0.02 et 1.0 MPa. Si la pression est trop faible, l'appareil peut ne pas s'allumer. Si elle est trop élevée, la soupape de décharge s'active.

Comment nettoyer le filtre à eau ?

Coupez l'alimentation en eau et en gaz. Dévissez le filtre (situé à l'entrée d'eau froide) dans le sens inverse des aiguilles d'une montre. Nettoyez-le avec de l'eau, puis revissez-le en place. Faites cette opération régulièrement pour éviter les obstructions.

Que faire en cas de fuite de gaz ?

Fermez immédiatement la vanne de gaz, ouvrez les fenêtres pour aérer, ne provoquez aucune flamme ou étincelle. Évacuez les lieux et contactez les secours ou le service après-vente Haier. Ne réutilisez pas l'appareil avant qu'il soit vérifié.

MODE D'EMPLOI JSQ25-13WPT(12T) HAIER

1 安全注意事项（使用前请先阅读）

符号解释

表示必须禁止的行为

表示必须施行的行为

表示必须注意的事项

警告！以下事项操作不当可能造成人身伤亡！

务必使用220V/50Hz的独立电源。

使用独立插座，并可靠接地，长期不使用时请拔下电源插头。

- 请勿使用破损的电源线和电源插座。及时清洁电源插头与插座上的灰尘。 - 安装或维修时，严禁带电操作。

- 禁止使用与热水器铭牌规定不符的其它种类燃气。

- 禁止任何物体遮盖热水器排气口。

严禁使用湿手插、拔电源。

- 安装热水器时，两侧距离可燃性材料、排烟管距离无隔热顶棚50mm以上。 - 务必在使用后确认热水器火焰已经熄灭，长期不使用时应关闭燃气阀。

务必给热水器安装排烟管，烟管尾部必须伸出墙外不小于100mm，必须直接通入室外大气中。

- 发现燃气泄漏时，应立即关闭气体泄漏阀门，并迅速打开门窗。 - 发现热水器有异常或闻到异味的情况下，请立即关闭气源、切断电源、打开门窗，并与服务中心联系。

- 非专业维修人员请勿擅自修理、维护、拆卸或改造热水器。 - 禁止在热水器附近放置易燃易爆物品。

防止热水器、插头、插座被水淋湿。若因意外被浸湿后，再次使用前必须经本公司指定的专业人员检验确认。

注意！以下事项操作不当可能造成人身伤害或财产损失！

注意不要被热水烫伤。 - 禁止触摸供给热水的阀门和管道。 - 务必在使用前试探确认水温，合适后再使用。

- 儿童洗浴时必须在成人的指导下进行。 - 务必定期检查输送燃气的橡胶管。正常情况下，也要每年更换一次。

禁止在热水器工作或工作结束短时间内触碰排气管，以防灼伤。

对于无加热防冻保护装置的热水器，当室外气温低于0℃时，用完热水器后，请关闭进水阀门、燃气阀门，打开出水阀门，将喷头放在比热水器出水口低的位置，旋下过滤装置和湿压阀放水；对于有加热防冻保护装置的热水器，当室外温度低于5℃且电源接通的情况下，加热管会自动加热防冻，但当温度低于-15℃时，请按上述放水方法放水（建议冬天天气较寒冷区使用带加热防冻的热水器。）

请勿将热水器的热水直接作为饮用水或类似用途使用。

如果电源软线损坏，为避免危险，必须由制造厂或维修部或类似的专职人员来更换。

Haier

家用燃气快速热水器 使用说明书

使用前请仔细阅读本说明书
本公司保留说明书解释权
产品外观请以实物为准
阅后请与发票一并妥善保存
如遇产品技术或软件升级，恕不另行通知
本产品只适合在中国大陆销售和使用
该系列家用燃气热水器执行国家标准：GB6932-2001GB20665-2006

型号：

ISO24-K5

ISO20/24-F1/F2

ISO20/22/24-F3

ISO24/32-K3

0/22/24/72 T

ISO20/24/26/32-T3

ISO24-WT1/12T

ISO25.17WT1/12T

J3Q25-13WTI(12T) ISO24/72-C15/C7X(12T)

ISO20-C15/12T

ISO20/24/72-UC/13T

ISO24-12WRT(12T)

ISO25-13WPT(12T)

JSQ31-16WPT(12T)

尊敬的海尔用户：感谢您选择、使用海尔产品。

我们承诺

您任何海尔产品需要安装至维护服务时，我们将提供“1+5”的防范增值服务。

1、退出要求服务一人赢的 “65”，无须配合签名。

【A】安全测电服务，报名前为用户安全测电并提醒讲解到位。

【B】讲解辅导使用，向用户讲解产品使用、保养常识，到导用户正确使用，降低

能耗，延长产品寿命。

【C】一站式通检，对用户家其他电器逐一通检保养。

【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到

位。

【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的

购买需求，向用户提供上门设计、送货、安装、维保一条龙服务

海尔产品安装服务，用我们的内部环境，介绍需求不足。在探讨理由需要针对材料

本的每一届安装服务，四用户的安装环境、个性需求不同，安装过程中的辅助材料有特殊服务项目要支付材料费。具体付着请参阅劳务工程图所示的《服务未查规则》

《价格标准手册》也可特此http://www.csco.com查询，检索监督。如财务工具请不

按标准或者提供服务规范执行不到位，请拨打海尔全国客服电话4006 999999或贵

是海尔自助服务区投诉，经邮寄无误，本次服务“免单”。

海尔，斯特您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com.

在线安装

委托方：青岛经济技术开发区海尔热水器有限公司

地址：青岛经济技术开发区海尔工业园

生产商：重庆海东热水器有限公司

地址：重庆市江北区港城南路1号

网址：www.haier.com

在线报修地址：http://service.haier.com

服务热线：4006 999 999

版次：2016年第1版

专用号：0040504193

厂家代码：V13336

2 安装说明

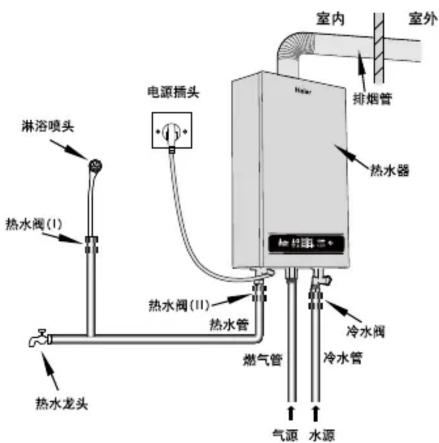

室内 室外 淋浴喷头 热水阀(I) 电源插头 热水器 排烟管 热水阀(II) 热水管 燃气管 冷水阀 冷水管 热水龙头 气源 水源

安装注意事项

- 禁止将热水器安装在卧室、地下室、客厅、密闭橱柜内或狭小的楼道和安全出口附近，必须安装在通风良好的地方。

• 禁止将热水器安装在室外。风雨会熄灭火焰，低温也会损坏热水器。
• 禁止将热水器安装在强风能够吹到的地方。
• 禁止将热水器安装在厨房灶具附近
• 禁止将热水器安装在电视塔及通电磁干扰的地方（方圆1000m内），屏蔽的室内（适用于无线遥控机型）。

- 排烟管通过可燃材料墙壁时，必须覆盖大于20mm厚度的绝热材料。 - 排烟管出口应有向下3°-5°的倾斜，以利于冷凝水流出，并防止雨水倒灌。

• 热水器附近应安装一水阀，以方便维修时能切断水源。
• 排烟管的长度最长不要超过3米，转弯不要超过2个，转弯角度不小于 90^ ，转弯半径不小于 90 ~mm 。

购买热水器后，请联系当地的海尔售后安装部门，具有资格的专业技工会上门为您安装。

禁止用户自行安装，否则因此而导致的质量事故，海尔公司不承担任何责任。

主机安装

1 在墙上确定孔的位置，钻四个直径10mm、深40mm的孔，并打入直径10mm的塑料胀管。（如图）
2 将安装螺钉拧入上端的两个塑料胀管，挂上主机，再将安装螺钉拧入下端的两个塑料胀管，紧固四个螺钉固定主机。

强排后排烟式

强排侧排烟式

排后排烟式

强排侧排烟式

JSQ32-T/T(12T)H/K3/T3/UC/G1S/G3X JSQ31-16WPT

JSQ20/22/24/26–E1/E2/E3/T/T(12T)H/T3/K3/K5/G1S/G3X/WT1/UC JSQ24/25–12/13/WPT

排烟管安装

墙式安装

1 在墙上开一个直径65mm（普通强排式）或105mm（平衡式）的排烟管孔。
2 将排烟管通过这个孔伸出室外，室外一端向下倾斜3°-5°。（如图）
3 在墙与排烟管间隙处填入防火、防水填料。（如图）
4 用弯头连接热水器主机上的出气口和连接管（另购），连接管另一端连接排烟管，连接口必须缠绕一层阻燃铝箔胶带，以防漏气。

热水管安装

• 热水管出口规格为G1/2"管螺纹，用PP-R管连接，长度不得少于1m，但也不应过长并尽量减少转弯。远距离供水时，最好安装热水阀。
• 泄压阀能起到水压过高保护作用，当进水压力高于1MPa时，泄压阀出水口将泄压，有少量滴水。（如图）
• 热水管禁用金属管或铝塑管。

、长度

燃气管安装

1 燃气接头规格为G3/4"管螺纹。

2 当使用罐装液化气或天然气（≥12T）时，先安装进气接头和密封垫圈，然后用内径9.5mm的燃气专用橡胶软管连接，并用管夹夹紧。必须配置合格的减压阀：16kW以下的热水器应配置额定流量为0.6m³/h的减压阀，18kW以上的热水器应配置额定流量为1.2m³/h的减压阀。罐装液化石油气与热水器之间的连接距离应小于3m。
3 使用管道人工煤气或天然气时，应采用镀锌管连接，并安装燃气阀门。
7R人工煤气用≥4m³/h煤气表：5R、6R人工煤气用≥6m³/h煤气表：天然气4T、6T用≥4m³/h煤气表：天然气12T≥2.5m³/h煤气表。
4 燃气管安装完毕后，打开供气阀门，用肥皂水涂在接口处检验是否漏气。
- 使用液化石油气热水器的用户必须选用符合国家标准的优质燃气减压阀，以保证输入热水器的燃气压力为2800Pa，确保热水器能正常运行。

· 使用管道气的用户必须请燃气公司或有资质的部门连接燃气管。

窗式安装

1 在玻璃上开一个直径66±1mm（普通强排式）或106±1mm（平衡式）的孔，将阻燃橡胶垫（另购）镶入开孔。
2 将排烟管通过这个孔伸出室外，室外一端向下倾斜3°-5°。
3 把卡箍（另购）套在阻燃橡胶垫上，锁紧排烟管。
4 用弯头连接热水器主机上的出气口和连接管（另购），连接管另一端连接排烟管，连接口必须缠绕一层阻燃铝箔胶带，以防漏气。

冷水管安装

• 冷水管接口规格为G1/2"管螺纹，用PP-R管连接。
• 应先用水冲净水管内的脏物
• 必须安装冷水阀。
• 送时针旋下过滤网，用水清洗，顺时针旋转可重新安装。

(如图)

3 使用说明·疑问解答

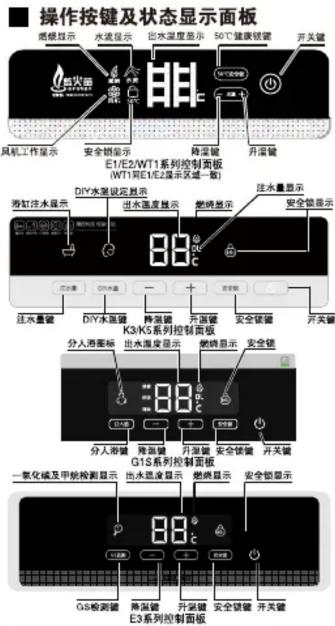

操作按键及状态显示面板 熔接显示 水流显示 出水温度显示 50℃健康锁壁 开关键 风机工作显示 安全锁显示 路温键 开温键 E1/E2/WT1系列控制面板(WT1和E1/E2显示水壶一致) DIY水滴设定器 注水量显示 安全锁显示 浴缸注水显示 出水温度显示 路温显示 压力容器 开放水滴 压力容器 开放水滴 DIY水滴器 难湿键 开放键 安全锁 K3/K5系列控制面板 偏光显示 安全锁 分人滑面板 出水温度显示 路温显示 G1S系列控制面板 开放键 安全锁 一氧化碳及甲烷检测显示 出水温度显示 燃烧显示 安全锁显示 G3检测器 降湿键 开放键 安全锁开关键

启动热水器

1. 将电源插头正确插入220V/50Hz的独立电源插座。

2. 按【开关键】启动热水器，可进行出水温度调节

3. 打开洗浴水阀，显示器显示工作状态，热水器点火工作，水温快速上升到用户设定温度。

第一次使用或长时间未使用热水器，因燃气管道内有空气，需多次开关洗浴水阀才能点火。

刚开始使用时，要排完水管内的冷水，热水才能出来。水流量过小时，热水器可能无法点燃，即使勉强点燃也可能中途熄火。

建议燃气热水器不要安装混水阀，如已安装了混水阀，请在使用燃气热水器时，将混水阀旋至全热水状态。

出水温度调节

• 系统默认出水温度为42℃，设定温度范围为35-70℃。
• 每按一下“+”，设定温度增加1℃，最高到50℃，温度
  显示3秒后自动确认，并重新显示当前水温。
• 每按一下“-”，设定温度减少1℃，最低到35℃，温度
  显示3秒后自动确认，并重新显示当前水温。
• 热水器启动后，如需高温水设定，请参照其他功能中的
  50℃健康锁功能、安全锁功能说明
• 若需使用冷水，请按【开关键】①关闭热水器。
• 50度高温水不记忆. 下次开机默认初始设置温度(浴缸注水高温水记忆)。

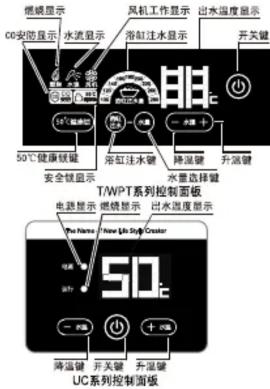

°C 冷暖显示 00安防显示 水流显示 风机工作显示 溶浴注水显示 出水温度显示 开关键 50℃健康键键 安全键显示 50℃ 浴缸注水键 降温键 升湿键 T/WPT系列控制面板 电源显示 继电器显示 出水温度显示 The Name Power-Like Style Creator 50℃ 开关键 升温键 UC系列控制面板

一氧化碳及甲烷检测显示 分人测 出水温度显示 燃烧显示 渐缸注水显示 安全梁显示

GS检测镜 分人布 降层镜 开层镜 注水量镜 安全锁 开关键 T3/G3X系列控制面板

停止使用

关闭洗浴水阀，热水器自动停止工作。风机会在进行热水器清扫后再停止。
注意 若较长时间不使用热水器，请拔下电源插头，关闭燃气阀门，关闭冷水阀，旋下过滤网和泄压阀，将机器内残留的水排尽，以减少水垢和防冻。
浴缸注水功能（仅T/WPT系列）注水量功能(K3/K5/T3/G3X)本热水器提供快捷的浴缸注水量设定功能，可根据用户需求设定相应注水量和注水温度，当达到设定水量时热水器会发出提示音，提醒用户关闭注水阀。按以下步骤设置：1. 按《浴缸注水键》或《注水量键》，浴缸注水显示图标亮显，进入注水量模式，可设定注水量和注水温度。2. 针对系统：按注水量键，可以在100-280L间循环选择注水量。按 + 键可进行注水温度设定。针对K3/K5/T3/G3X系列：按 + 键可在50-310L间选择注水量，默认50L，5s后自动进入或者按注水量键进入注水温度设定。
3. 具体注水温度设定见出水温度调节说明。 4. 再次按【浴缸注水键】或【注水量键】，浴缸注水显示图标不显亮，回到正常使用热水器状态。

WiFi功能(仅T3/WT1)

通过Wi-Fi网络实现远程控制、运行监测、能耗管理等功能，尊享便捷优质服务。
标配机型:需自备设备:Android系统的智能手机、无线路由器（需连接互联网）
使用说明：首先需要下载“海尔熟能控”APP软件；下载APP软件后，请参照APP使用说明书进行注册和机器绑定。（仅T3）注：WT1机型WIFI功能请参照另附的APP使用说明书进行注册和机器绑定。

DIY水温功能（K3/K5系列）

1. 按下【DIY水温键】，【DIY水温图标】全亮，双8闪烁显示DIY温度（初始默认38度）
2. 长按【DIY水温键】3秒钟，【DIY水温图标】闪烁，双8闪烁。然后按“-、+”键，设定所需DIY温度，此值自动记忆或者按【DIY水温键】确认。
3. 再次按【DIY水温键】，退出DIY水温功能，双8显示开启DIY功能之前的设置温度。注：DIY水温不能设置50℃以上。

分人浴功能（T3/G1S/G3X系列）

本热水器可以快捷设置三种不同的洗浴温度。按下【分人浴罐】后，【分人浴图标】全亮显示，【清爽浴图标】全亮显示，进入清爽浴模式；第二次按下，【舒适浴图标】全亮显示进入舒适浴模式；第三次按下，【温暖浴图标】全亮显示，进入温暖浴模式可以按上述顺序循环切换洗浴模式。三种洗浴方式的定义如下：清爽浴出水温度为38℃，舒适浴出水温度为41℃，温暖浴出水温度44℃。

GS检测功能（E3/T3/G3X系列）

该机可检测一氧化碳及甲烷气体浓度，OS检测图标全亮，表示该机处在监控状态中，按该键后可检测报警器是否正常运行，正常时，报警器会反馈蜂鸣十声，当热水器周围一氧化碳浓度或甲烷浓度超过限定值时，报警器红灯会闪烁，蜂鸣器一直鸣叫，同时切断燃气，停止燃烧，风机强制鼓风。用户此时须关机，待隐患处理完后再使用热水器。

自动水量控制功能（T/WPT/T3/G1S/G3X系列）

针对冬夏水温差大的特点，该T系列机型设置了自动水量调节装置。它能根据水压、气压及进水温度的变化情况，自动调节进水流量，真正实现了水、气双重调节，确保出水温度的精确恒定；出水温度能够达到低温和高温的大幅度范围自由调节。

排气不畅和不完全燃烧安全保护功能（T3/G1S/G3X系列）排气不畅或烟道堵塞时会造成不完全燃烧，电脑板检知后会自动提高风机转速，最大限度保证机器完全燃烧。当风机提高转速仍不能保证机器完全燃烧（CO极限时），安全保护装置动作，自动安全熄火。

其他功能

定时保护:为保障安全,当热水器持续运行60分钟后会自动停止工作,需要重新点火。
节能模式: 热水器在通电状态下, 过一段时间不操作面板, 显示屏不亮显, 以节约电量。
50℃安全锁功能(E/E/2/K/A5/E/D/T/G/S/GX/W/T系列) 健康锁功能(T/WPT系列) 此功能开机默认处于保护状态。表示此时热水器不能调节到50℃以上的设定水温，保护用户不被烫伤。如需50℃以上的热水，则按此键解锁保护。此时在无水流情况下可直接调节50℃以上的水温。针对D/UT系列：在无水流情况下，才可直接调节50℃以上的水温。
断电保护:热水器断电后,再次通电会记忆断电前设定的水温和浴缸注水量。如果设定温度高于50℃,再次通电时系统将自动将温度设定到出厂温度42℃(浴缸注水温度不变)。

故障代码表

E1:开机点不着火	E2:燃烧中途熄火	E3:风机故障
E4:出水温度过高保护	E5:温度传感器故障	E9:按码错误
E6:干燥保护/CO安防异常	E7:通讯故障
F6:报警器CO浓度超标(限报警器型号)
F7:报警器CO传感器故障(限报警器型号)
F9:甲烷浓度超标(限报警器型号)		F0: WIFI模块故障
FA:报警器甲烷传感器故障(限报警器型号)
FB:报警器通讯故障(限报警器型号)

疑问解答

清洁保养

- 热水器使用一段时间后，请用湿巾轻轻地擦拭外壳，不要使用化学清洁剂，以防外壳褪色。 - 逆时针方向旋下滤水网，用水冲洗其中污垢，顺时针方向旋紧，重新装入。

现象	需确认事项	解决方法
无法点火	燃气总阀和冷水阀未打开	打开燃气总阀和冷水阀
	电源未接通	接通电源
	燃气管内有残留空气	多次进行点火操作
	钢瓶内燃气用完	更换新的燃气
	滤水网堵塞	清洁滤水网
	排烟管过长或转弯过多	按说明书安装排烟管
	水压不稳	检查水压
	电源插头接触不良	可靠地接通电源
	停电或电压过低	待供电正常后使用
不出水	未开冷、热水阀	打开冷、热水阀
	滤水网堵塞	清洁滤水网
使用中自动熄火	水压不稳	检查水压
	燃气用完或供气中断	更换新的燃气或联系燃气公司
	停电或电压过低	待供电正常后使用
	过热保护功能启动	10秒后重新启动
	排烟管堵塞或室外风压过大	清理排烟管或等风压减小
	定时保护功能启动	重新启动
报警器红灯亮(仅有报警器产品适用)	一氧化碳气体浓度超标	关闭家中燃气阀,联系售后或燃气公司
报警器黄灯亮(仅有报警器产品适用)	气体传感器故障	联系售后服务中心

* 若问题仍不能解决，或遇到其他故障，请联系海尔售后服务中心或请有资质的专业人员进行修理。用户不得自行拆卸、修理，以免发生意外。

4 结构图·技术数据·装箱单

结构图

结构图仅供参考，厂家变动不做另行通知，以实物为准。

防尘器 温度 热交换器 热泵 热电瓶 油干阀 油箱 储罐 分液器 直流风机 进气管道 传感器 进气管头 蒸汽管头 (21/12/2016) (以JSG20-T3为例) (仅12/15/2014) (08报警器(DX1)) (接头) (控制面板) (感控) (点火阀) (压力阀) (水蒸量传感器) (水蒸量传感器 12/17/ 05/10/2016) (压榨机) (送水接头)

气缸 (双口/转1) (双口/转2) (双口/转3) (双口/转4) (双口/转5) (双口/转6) (双口/转7) (双口/转8) (双口/转9) (双口/转10) (双口/转11) (双口/转12) (双口/转13) (双口/转14) (双口/转15) (双口/转16) (双口/转17) (双口/转18) (双口/转19) (双口/转20) (双口/转21) (双口/转22) (双口/转23) (双口/转24) (双口/转25) (双口/转26) (双口/转27) (双口/转28) (双口/转29) (双口/转30) (双口/转31) (双口/转32) (双口/转33) (双口/转34) (双口/转35) (双口/转36) (双口/转37) (双口/转38) (双口/转39) (双口/转40) (双口/转41) (双口/转42) (双口/转43) (双口/转44) (双口/转45) (双口/转46) (双口/转47) (双口/转48) (双口/转49) (双口/转50) (双口/转51) (双口/转52) (双口/转53) (双口/转54) (双口/转55) (双口/转56) (双口/转57) (双口/转58) (双口/转59) (双口/转60) (双口/转61) (双口/转62) (双口/转63) (双口/转64) (双口/转65) (双口/转66) (双口/转67) (双口/转68) (双口/转69) (双口/转70) (双口/转71) (双口/转72) (双口/转73) (双口/转74) (双口/转75) (双口/转76) (双口/转77) (双口/转78) (双口/转79) (双口/转80) (双口/转81) (双口/转82) (双口/转83) (双口/转84) (双口/转85) (双口/转86) (双口/转87) (双口/转88) (双口/转89) (双口/转90) (双口/转91) (双口/转92) (双口/转93) (双口/转94) (双口/转95) (双口/转96) (双口/转97) (双口/转98) (双口/转99)

风行模组 (仅12) 带-安装报警器 (仅12)防爆阀(300) 防水温控阀 防干筛 温度控 开关管 压力表 喷射针 控制器 水温传感器 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀 (仅12)防爆阀

技术数据

产品型号	JSQ20-E1/E2/T/E3/T3/G1S JSQ20-UC(12T)	JSQ22-T/E3	JSQ24-E1/E2/T/K3/E3/T3 JSQ24-KS JSQ24-G15/GX/WT1/UC(12T) JSQ24-12WP(T)(12T)	JSQ26-T3 JSQ25-13WT1(12T) JSQ25-13WPT(12T)	JSQ32-T/K3/T3 JSQ32-G15/GX/UC(12T) JSQ31-16WP(T)(12T)
产品编号	JSQ20-E1/E2/E3/T3/G1S(2放)/(12T) JSQ20-E3/T3V(激光)(12T) JSQ20-E1/E2/E3/T3V(放)(7V) JSQ20-E3/T3T(激光)(7V) JSQ20-E3/T3T(激光)(7V) JSQ20-E1/E2/E3/T3T(2放)/(7V) JSQ20-E3/T3T(激光)(7V) JSQ20-UC(12T)	JSQ22-T(放)(12T) JSQ22-T(激光)(12T) JSQ22-T(排光)(7V) JSQ22-T(调光)(7V) JSQ22-T(调光)(7V) JSQ22-T(波光)(7V) JSQ22-T(波光)(7V) JSQ22-T(波光)(7V) JSQ22-E3/T3(V)	JSQ24-E1/E2(KX/12T) JSQ24-T/T3E/3G/S/GX/12T(拉丝 JSQ24-T/T9G/S/GX/12T)激光 JSQ4-U(CY/12T) JSQ4-KG(12T) JSQ4-WT(12T) JSQ4-12WP(T)(12T)	JSQ26-T3(T7)(拉丝) JSQ25-13WYI/WPT(12T)	JSQ32-T/T3G15/GX(放紧)(12T) JSQ32-T/T3A(换头)(12T) JSQ32-T/T3A(换头)(7V) JSQ32-T/T3A(换头)(7V) JSQ32-T/T3A(换头)(7V) JSQ32-T/T3A(换头)(7V) JSQ32-T/T3A(换头)(7V) JSQ32-KF/3A(CY/12T) JSQ31-16WP(T)(12T)
燃气种类	液化气		天然气 人工煤气
额定燃气压力(Pa)	2800		2000 1000
能效等级	2级
额定热负荷	20kW	22kW	24kW	26kW 25kW(仅WT1/WPT)	31kW(仅WPT) 32kW
点火方式	电脉冲放电点火
适用水压	0.02~1.0Mpa
启动水流量	≥2.7L/min
额定产热水能力 (折算温升25时)	10kg/min	11kg/min	12kg/min	13kg/min	16kg/min
外形尺寸(长×宽×高)	540X340X140(mm)				570X375X145(mm)
热水器净重/毛重	1kg/15kg/JSQ26-G15 12.5kg/14.5kg/10kg/20.8-E3 12.5kg/15kg/JSQ20-E1/E2) 120g/16.5kg/JSQ20-17/3) 12.5kg/15kg/JSQ20-C/C(12T)	13.5kg/15.5kg JSQ24-G15/GXJ 13kg/15kg/JSQ22/24-E3 JSQ24-WT/E1/E2/K3/AU(12T, JSQ25-13WYI) 12kg/15.5kg/JSQ22/24E6-17/3, JSQ24-12WP), JSQ25-16WP)			16kg/15kg/JSQ32-G15/GXJ 15kg/19kg/JSQ32-KA/VC 16kg/19kg/JSQ32-T7/3) 16kg/19kg/JSQ31-16WP(T)
额定电动率	38W			38W(仅WT1/WPT) 43W	50W
防冻电动率	80W(仅液化气、天然气型)

装箱单

序号	1	2	3	4	5	6
部件名称	热水器	进气转接头(液化气、天然气)	使用说明书	小件包	排烟管	报警器(仅限E3系列)
数量	1台	1套(0.002~0.003*0.004/0.005×0.006,0.007~0.008*0.009)	1份	1件	1套	1个

5 电气原理图·售后服务

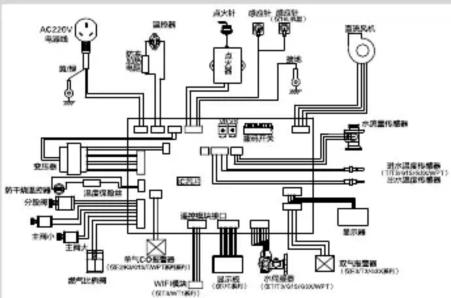

电气原理图

保修说明

尊敬的用户:

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：

(1) 产品发生性能故障后，整机免费包修六年。
(2) 家用热水器不能用作商业用途，否则整机及主要配件的包修期为3个月，除非购销合同中另有规定。
(3) 包修期限一律以发票购买日期为准开始计算。

1. 下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务。

(1) 超过我公司规定的三包有效期，经修复仍可继续用
(2) 由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；
(3) 未经我公司许可，自行拆动的或经非本厂保修点修理后的产品。
(4) 不能出示正规商场提供的本机有效购买发票或发票涂改的产品；

1. 根据国家相关标准的规定，人工煤气型燃气热水器使用年限为6年，天然气、液化气型燃气热水器使用年限为8年，产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新换代，旧机应进行报废处理不得再流向市场销售，以免引起安全事故。

安全用电提示

请您使用时注意用电安全！

1. 必须使用有可靠接地的电源；电源的地线要埋入大地，不能和自来水管等公用设施连接；分清电源的地线和零线，不能将这两种导线连接在一起。
2. 必须使用单独插座，且插座为中国强制认证的合格产品。

中国强制认证的标志为：

为了您和家人的安全，如果您家中用电有不符合上述要求的地方，请您尽快改进。
