Type de produit	Étau de serrage
Marque	NEO tools
Modèle	35-026
Largeur des mâchoires	70 mm
Ouverture maximale des mâchoires	53 mm
Matériau du corps	Fonte
Poids	0,79 kg
Alimentation	Manuelle (sans alimentation électrique)
Type de montage	Sur établi ou surface résistante
Rotation des mâchoires	Oui, par rotule avec levier de verrouillage
Poignée de serrage	Poignée principale
Mâchoires remplaçables	Oui, dévissage et remplacement
Fonction de pression	Vis à pression pour fixation sur établi
Entretien	Nettoyage après usage, lubrification des pièces mobiles
Précautions de sécurité	Utiliser des gants et lunettes, ne pas surcharger, vérifier l'état
Stockage	Endroit sec et propre, hors de portée des enfants
Pièces détachées recommandées	Mâchoires de rechange (référence constructeur)
Réparations	Par personne qualifiée uniquement
Garantie	Voir conditions fabricant

FOIRE AUX QUESTIONS - 35-026 NEO tools

Comment monter l'étau 35-026 sur un établi ?

Placez l'étau sur la surface de montage, puis serrez la vis de pression en appuyant sur l'étau pour le fixer solidement.

Quelle est l'ouverture maximale des mâchoires ?

L'ouverture maximale est de 53 mm.

Puis-je faire pivoter les mâchoires ?

Oui, l'étau est équipé d'une rotule. Desserrez le levier de verrouillage, réglez la position, puis resserrez.

Comment remplacer les mâchoires ?

Dévissez les anciennes mâchoires et fixez les nouvelles avec les vis fournies.

Quel entretien est nécessaire ?

Nettoyez après chaque utilisation, dépoussiérez et lubrifiez régulièrement les pièces mobiles.

Quel est le poids de l'étau ?

Le poids est de 0,79 kg.

Quelles précautions de sécurité dois-je prendre ?

Portez des gants et lunettes de protection, ne surchargez pas l'appareil, gardez les cheveux et vêtements serrés, et vérifiez l'état avant utilisation.

Puis-je serrer des pièces fragiles ?

Oui, mais avec modération. Trop de pression peut endommager la pièce. Serrez juste assez pour assurer la stabilité.

Où puis-je télécharger la notice PDF ?

La notice est disponible gratuitement en PDF sur le site notice-facile.com pour le modèle 35-026 NEO tools.

Que faire si l'étau est endommagé ?

N'utilisez pas l'outil endommagé. Faites-le réparer par une personne qualifiée et n'utilisez que des pièces de rechange recommandées.

MODE D'EMPLOI 35-026 NEO tools

• Gardez le lieu de travail propre – le désordre sur le lieu de travail augmente la probabilité d'un accident.
• Éloignez les enfants et les personnes non autorisées de l'appareil
• L'étau contient des pièces mobiles. Ne travaillez pas avec des vêtements et des bijoux amples pour éviter d'être pris dans le mécanisme de l'étau. Gardez vos cheveux loin de l'outil.
• Utilisez des vêtements de protection appropriés - gants et lunettes de protection.
• Lorsque vous travaillez, gardez une position naturelle et stable. Si nécessaire, ajustez la position de l'étau.
• Pendant le travail, soyez toujours conscient de votre environnement.
• Ne surchargez pas l'appareil. Trop de force peut endommager l'étau ou écraser la pièce.
• N'utilisez pas l'outil s'il est endommagé.
• Vérifiez régulièrement l'état technique de l'appareil et utilisez un mode d'entretien approprié. L'état technique de l'outil doit toujours être inspecté avant utilisation.
• Travaillez de manière sûre et précise. La partie avant de l'étau peut se fissurer en cas de coup direct avec un outil dur, ce qui peut endommager l'opérateur.
• N'utilisez que des pièces de rechange et des accessoires recommandés par le fabricant.
• Les réparations ne peuvent être effectuées que par une personne qualifiée.

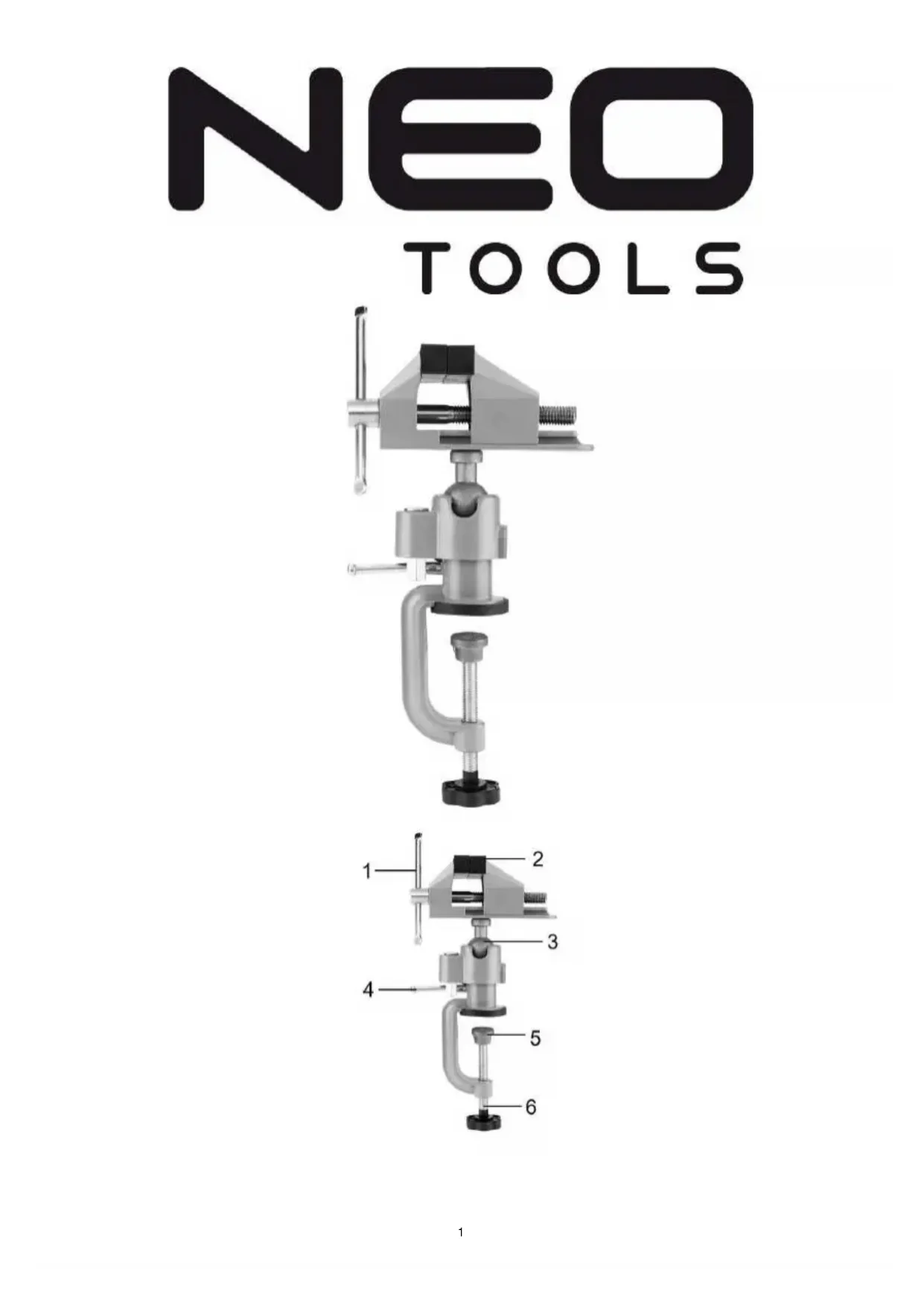

DESCRIPTION

1. Poignée d'étau principale
2. Mâchoires
3. Rotule

4. Levier de verrouillage à rotule

5. Vis à pression

6. Bouton à vis de pression

DONNÉES TECHNIQUES

35-026
Largeur de la mâchoire	70 mm
Ouverture maximale des mâchoires	53 mm
Masse	0,79 kg
Corps material	Fonte

MANUEL

Installation

L'étau est conçu pour être monté sur un établi ou une autre surface avec une résistance adéquate. L'établi doit être suffisamment lourd ou fixé en permanence au sol afin d'éviter les vibrations et les chocs pendant le travail.

1. Placez l'étau sur la position de montage. La surface de l'établi doit se trouver entre la base de montage et la vis sous pression.
2. Serrez la vis de pression en appuyant sur l'étau sur l'établi.

Position de l'étau

La rotule vous permet de faire pivoter les mâchoires de l'étau dans n'importe quelle direction. Pour ce faire, desserrez la vis de verrouillage du joint, puis réglez les mâchoires à la position requise. Serrez le boulon de verrouillage du pivot.

Serrage

Les mâchoires sont élargies en tournant le levier dans le sens inverse des aiguilles d'une montre. Lorsque l'ouverture correcte est réalisée, la pièce peut être placée entre les mâchoires. Les mâchoires sont serrées en tournant le levier dans le sens des aiguilles d'une montre. Appuyez sur la pièce avec une force modérée pour assurer la stabilité. Trop de pression peut endommager l'élément saisi.

Remplacement des mâchoires

Pour remplacer les mâchoires, dévissez-les de l'étau et changez-les en fixant les nouvelles mâchoires avec des vis.

STOCKAGE ET ENTRETIEN

Afin de maintenir l'efficacité à long terme de l'appareil, il doit être nettoyé après chaque utilisation par essuyage, dépoussiérage ou soufflage. N'utilisez pas de solvants ou d'agents susceptibles de corroder l'étau. Lubrifiez régulièrement les pièces mobiles.

Conserver dans un endroit sec et propre, hors de la portée des enfants.

PROTECTION DE L'ENVIRONNEMENT

Ne jetez pas les produits contenant des ordures ménagères. Ils devraient être utilisés dans des plantes appropriées. Les équipements non recyclés constituent un risque potentiel pour l'environnement et la santé humaine.
