MODE D'EMPLOI Retro Flat Par 18x12W RGB WW Stairville

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 6

1.1 Informations complémentaires.... 7
1.2 Conventions typographiques.... 8
1.3 Symboles et mots-indicateurs.... 9

2 Consignes de sécurité.... 12

3 Performances.... 16

4 Installation.... 18

5 Mise en service.... 23

6 Connexions et éléments de commande.... 26

7 Utilisation.... 32

7.1 Mode « Manual »...... 33
7.2 Mode « Auto Run Mode »...... 36
7.3 Mode « Sound Mode »...... 37
7.4 Mode « Esclave »...... 37
7.5 Mode « Static Color »...... 38

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

th·mann MUSIC IS OUR PASSION

Table des matières

7.6 Menu de configuration.... 40
7.7 Menu d'informations.... 47
7.8 Mode « DMX »...... 48

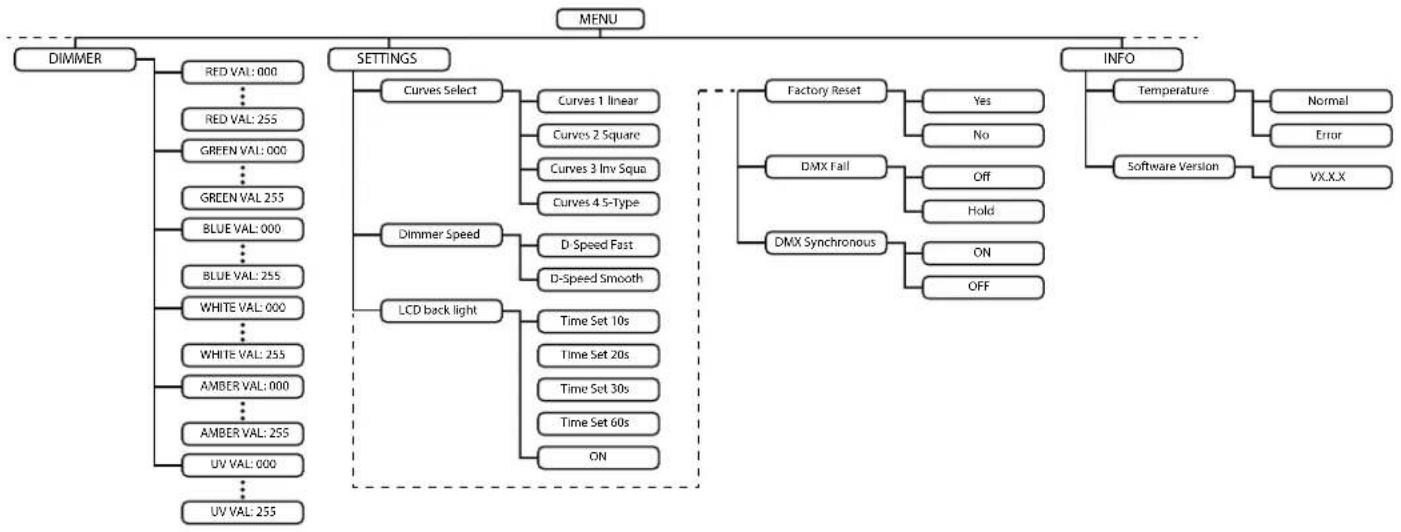

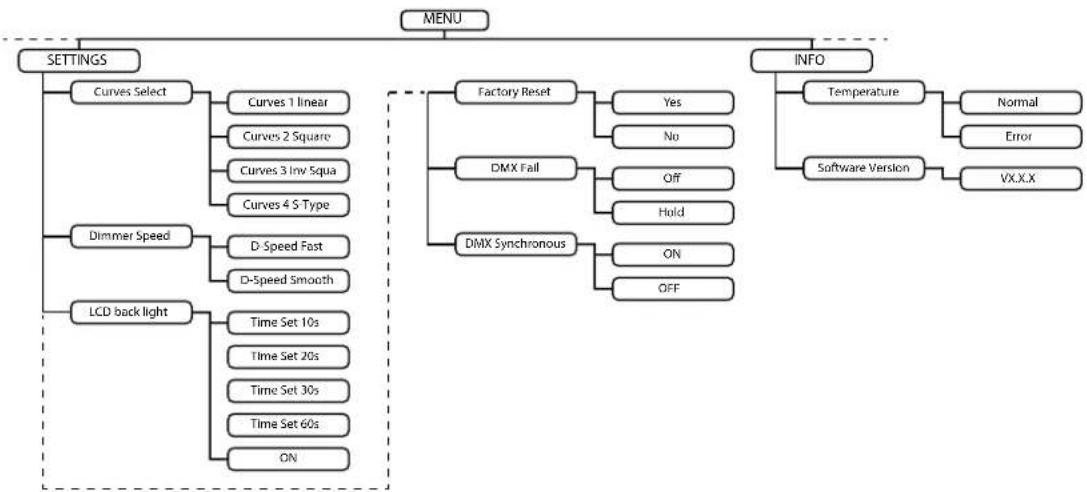

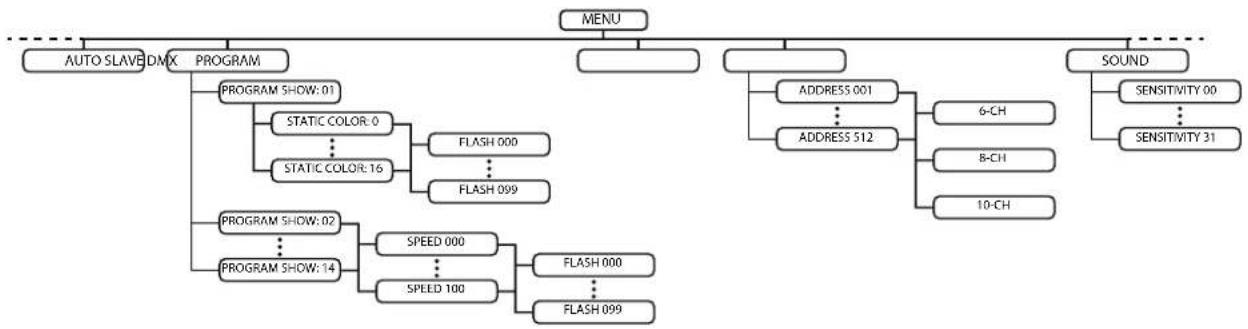

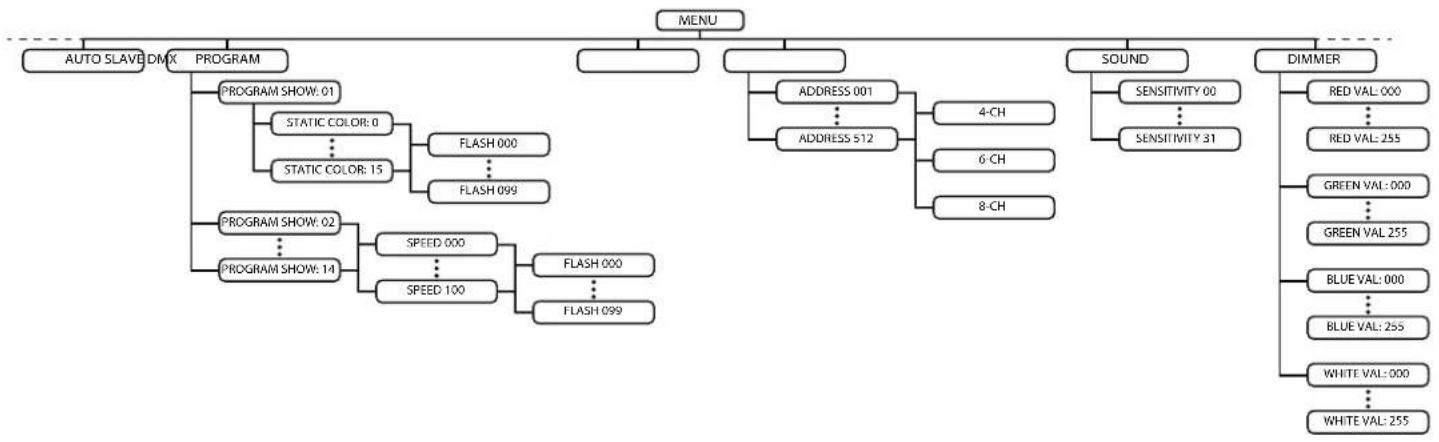

7.9 Vue d'ensemble du menu.... 50
7.10 Fonctions en mode DMX 6 canaux (Retro Flat Par 18x10W RGBWA UV, n° art. 404358).... 54
7.11 Fonctions en mode DMX 8 canaux (Retro Flat Par 18x10W RGBWA UV, n° art. 404358).... 55
7.12 Fonctions en mode DMX 10 canaux (Retro Flat Par 18x10W RGBWA UV, n° art. 404358).... 56
7.13 Fonctions en mode DMX 4 canaux (Retro Flat Par 18x12W RGBW, n° art. 404364)....60
7.14 Fonctions en mode DMX 6 canaux (Retro Flat Par 18x12W RGBW, n° art. 404364)....60
7.15 Fonctions en mode DMX 8 canaux (Retro Flat Par 18x12W RGBW, n° art. 404364)....61
7.16 Fonctions en mode DMX 4 canaux (Retro Flat Par 18x12W RGB WW, n° art. 508985)....65
7.17 Fonctions en mode DMX 6 canaux (Retro Flat Par 18x12W RGB WW, n° art. 508985)....65

th·mann MUSIC IS OUR PASSION

PAR à LED

7.18 Fonctions en mode DMX 8 canaux (Retro Flat Par 18x12W RGB WW, n° art. 508985)....66

8 Données techniques.... 70
9 Câbles et connecteurs.... 74
10 Dépannage.... 75
11 Nettoyage.... 77
12 Protection de l'environnement.... 78

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

th·mann MUSIC IS OUR PASSION

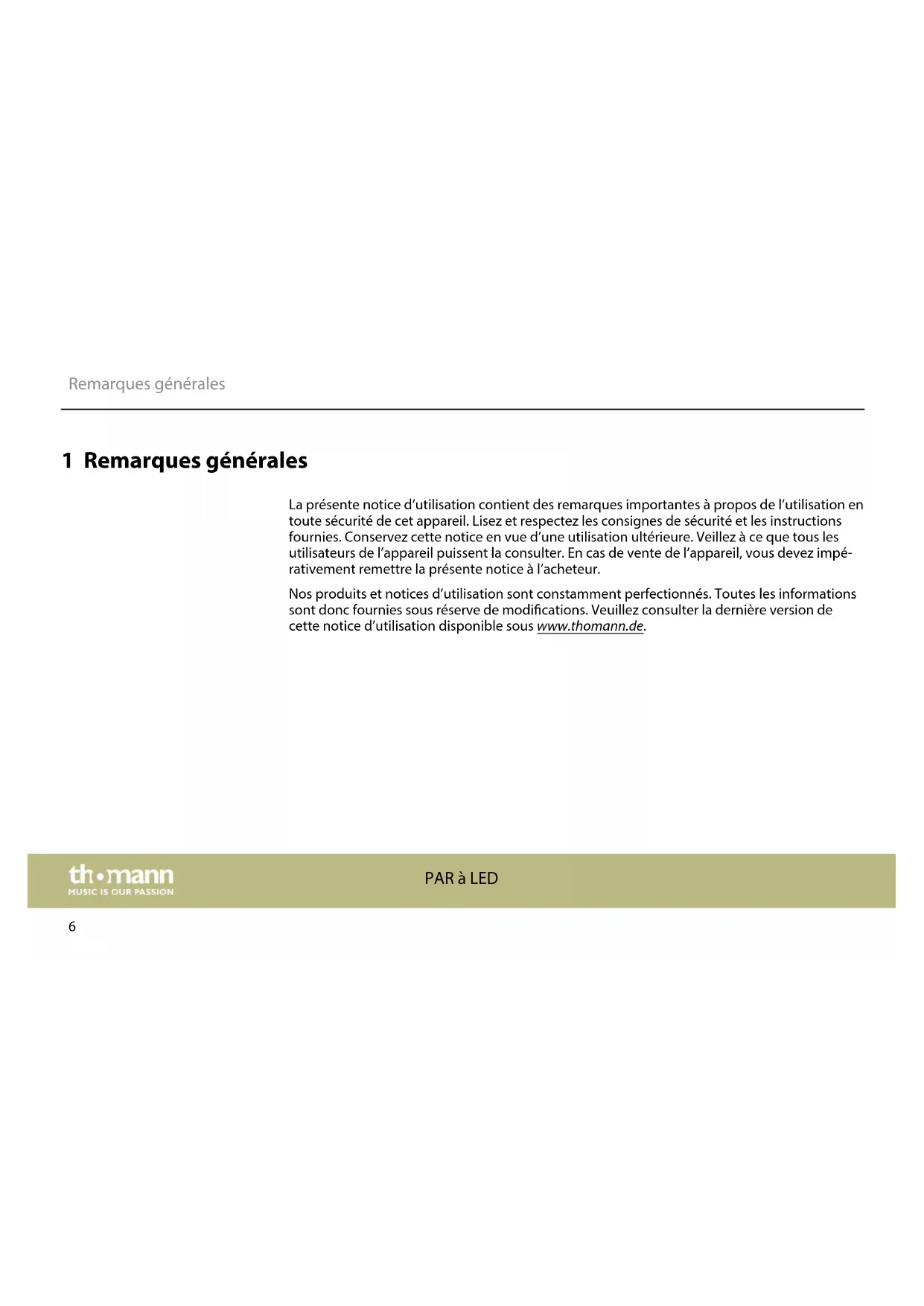

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Exemples : « ON » / « OFF »

Instructions

Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

Exemple :

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

⇒ Le fonctionnement automatique est démarré.

1. Eteignez l'appareil.

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Symbole d'avertissement Type de danger

Avertissement : rayonnement optique dangereux.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

AVERTISSEMENT!

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

AVERTISSEMENT!

Danger de crise d'épilepsie

Les flashes (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashes.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie ! Utilisez uniquement des fusibles du même type.

REMARQUE!

Risque d'incendie en cas d'inversion de la polarité

Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi. Lors de l'insertion des piles et batteries, respectez la polarité.

REMARQUE!

Risque de dommages dus aux piles qui fuient

Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilisez pas durant une période prolongée, retirez les piles et batteries de l'appareil.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

3 Performances

Le PAR à LED convient particulièrement aux tâches d'éclairage professionnels, lors d'événements par exemple, sur les scènes de musique rock, au théâtre et dans le domaine musical. L'appareil se distingue par une construction compacte et une puissance lumineuse très élevée.

Caractéristiques particulières de l'appareil :

• Retro Flat Par 18x10W RGBWA UV (n° art. 404358): 418 LED 6-en-1, à 10 W
• Retro Flat Par 18x12W RGBW (n° art. 404364) : 18 LED 4-en-1, à 12 W
• Retro Flat Par 18x12W RGB WW (n° art. 508985): 18 LED 4-en-1, à 12 W
  Contrôle par DMX (trois modes différents), les touches et l'écran de l'appareil et la télécommande à infrarouge (n° art. 354223, disponible en option)
  ■ 14 shows automatiques préprogrammés
  ■ Commande par la musique
  ■ Mode maître/esclave
  ■ Unité d'objectif interchangeable
  Boîtier métallique robuste

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.

Vérifiez que la ventilation est toujours suffisante.

La température ambiante doit toujours être inférieure à 40 °C.

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

th·mann

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Assurez vous que cet appareil ne soit pas raccordé à un gradateur.

Possibilités de fixation

Vous pouvez installer l'appareil debout ou avec la tête en bas. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié. Utilisez les ouvertures prévues pour la fixation de l'étrier en deux parties.

Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant ce temps, la zone située en-dessous de l'appareil doit être bloquée.

Sécurisez en outre l'appareil à l'aide d'un câble de retenue de sécurité contre la chute.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Mise en place de la pile dans la télécommande

Déplacez le curseur sur le support de pile vers le milieu du boîtier et tirez le support à la manière d'un tiroir. Placez la pile à l'intérieur. La pile est placée correctement lorsque le pôle positif est orienté vers le fond du boîtier de la télécommande. Repoussez le support de pile dans la télécommande jusqu'à enclenchement.

Lors de l'expédition, la pile est déjà placée dans la télécommande et protégée de la décharge par un film plastique transparent. Ôtez le film plastique avant la première utilisation.

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Connexions en mode DMX

Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résistance (110 Ω, ¼ W).

Connexions en mode de fonctionnement « Master/Slave »

Si vous configurez un groupe d'appareils en mode maître/esclave, le premier appareil commande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l'appareil maître avec l'entrée DMX du premier appareil esclave. Connectez ensuite la sortie DMX du premier appareil esclave à l'entrée esclave du deuxième appareil esclave, et ainsi de suite.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

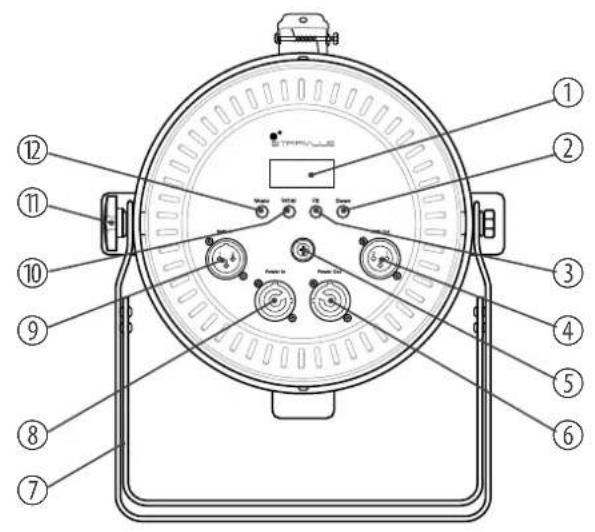

6 Connexions et éléments de commande

Pour sélectionner une option du mode de fonctionnement concerné.

3 [Up]

Incrémente la valeur affichée d'une unité.

4 [DMX Out]

Sortie DMX

5 Porte-fusible.

6 [Power Out]

Prise de sortie verrouillable (Power Twist) pour l'alimentation électrique d'autres appareils

7 Poignée étrier pour la mise en place ou l'accrochage

8 [Power In]

Prise d'entrée verrouillable (Power Twist) pour l'alimentation électrique

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

th·mann MUSIC IS OUR PASSION

9 [DMX In]

Entrée DMX

10 [Down]

Décrémente la valeur affichée d'une unité.

11 Vis de blocage des poignées.

12 [Mode]

Active le menu principal, enregistre les modifications.

13 Récepteur des signaux de la télécommande à infrarouge disponible en option

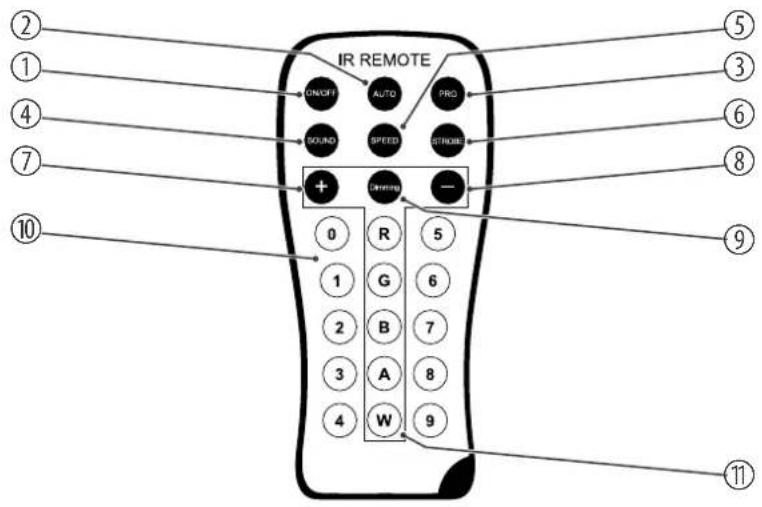

Télécommande à infrarouge (n° art. 354223, disponible en option)

Comme la télécommande universelle peut être utilisée pour plusieurs types d'appareils, il se peut que certaines touches ne soient pas attribuées et n'aient donc aucune fonction.

IR REMOTE ON/OFF AUTO PRO SOUND SPEED STROBE + - Driving 0 R 5 1 G 6 2 B 7 3 A 8 4 W 9 ② ① ③ ⑥ ⑧ ⑨ ⑪

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

1	[ON/OFF]
	Met l’appareil sous et hors tension.
2	[AUTO]
	Active le mode de fonctionnement Automatique.
3	[PRG]
	Active le mode de fonctionnement « Show automatique préprogrammé ». Sélectionnez le programme souhaité avec [+] et [-].
4	[SOUND]
	Active le mode de fonctionnement Commande par la musique. Utilisez les touches [+] et [-] pour régler la sensibilité du microphone intégré.
5	[SPEED]
	Active le mode de réglage pour la vitesse de programme. Réglez la vitesse avec [+] et [-].
6	[STROBE]
	Active le mode de réglage pour la vitesse du stroboscope. Réglez la vitesse avec [+] et [-].

7 [+]

Incrémente la valeur réglée.

8 [-]

Décrémente la valeur réglée.

9 [Dimming]

Active la fonction de gradateur pour couleurs fixes. Réglez la valeur pour chaque couleur fixe avec [+] et [-] .

10 [0 ... 9]

Touches numériques pour la sélection directe d'une couleur fixe.

Touches pour la sélection d'un coloris pour le mode de gradateur.

7 Utilisation

Branchez l'appareil sur le secteur pour le faire démarrer. Quelques secondes après, l'écran affiche le déroulement d'une réinitialisation. L'appareil est ensuite prêt à fonctionner.

Appuyez sur [Mode] pour activer le menu principal et sélectionner un mode de fonctionnement. Appuyez sur [Setup] pour choisir d'autres options. Utilisez [Up] et [Down] pour modifier la valeur affichée. Utilisez [Setup] pour confirmer la sélection.

Suite à un laps de temps réglable sans aucune pression sur une touche, l'écran s'obscurcit. Les valeurs réglées sont conservées, même si l'appareil est séparé de l'alimentation électrique.

7.1 Mode « Manual »

Ce mode de fonctionnement peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu «PROGRAM» et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour sélectionner le programme souhaité (01 ... 14) et confirmez avec [Setup].
   L'appareil lance le programme automatique sélectionné avec différents effets de couleur et d'éclairage.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Réglages pour programme 01

Lorsque vous avez choisi le programme 01 confirmé avec « Setup », utilisez [Up] et [Down] pour sélectionner un réglage de couleur statique pour toutes les LED, voir le tableau suivant :

Après avoir sélectionné le programme, appuyez à nouveau sur [Setup] et utilisez [Up] et [Down] pour régler la vitesse de déroulement programme dans une plage de « 001 »... « 100 » (lente ... rapide).

Couleur Affichage
	Retro Flat Par 18x10W RGBWA UV (n° art. 404358)	Retro Flat Par 18x12W RGBW (n° art. 404364)	Retro Flat Par 18x12W RGB WW (n° art. 508985)
Blackout « Black » « Black » « Black »
Rouge « Red » « Red » « Red »
Vert « Green » « Green » « Green »
Bleu « Blue » « Blue » « Blue »
Blanc « White » « White » « White »
Ambre « Amber » « Amber »	« Amber »
UV	« UV »	-	-
Orange	« Orange »	« Orange »	« Orange »
Jaune	« Yellow » « Yellow »	« Yellow »
Violet « Purple » « Purple » « Purple »
Rose « Pink » « Pink » « Pink »
Cyan « Cyan » « Cyan » « Cyan »
Rouge clair « Light Red » « Light Red » « Light Red »
Vert clair « Light Green » « Light Green » « Light Green »
Bleu clair	« Light Blue »	« Light Blue »	« Light Blue »
Blanc chaud	« Warm White »	« Warm White »	« Warm White »
Blanc froid	« Cold White »	« Cold White »	« Cold White »

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Réglages pour le programme 02 ... 14

Lorsque vous avez choisi le programme 02 ... 14, vous pouvez ajuster les réglages suivants :

1. Après avoir sélectionné le programme, appuyez à nouveau sur [Setup] et utilisez [Up] et [Down] pour régler la vitesse de déroulement programme dans une plage de « 001 » ... « 100 » (lente ... rapide).
2. Appuyez à nouveau sur [Setup] et utilisez [Up] et [Down] pour régler la fréquence de clignotement de l'effet stroboscopique dans une plage de « 000 » ... « 099 » (lente ... rapide).

7.2 Mode « Auto Run Mode »

Ce mode de fonctionnement peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « AUTO » et confirmez avec [Setup]. L'appareil exécute successivement les programmes automatiques pré-programmés.

PAR à LED

7.3 Mode « Sound Mode »

Ce réglage n'est utile que lorsque l'appareil est commandé en tant qu'esclave dans une configuration maître/esclave mais non par le biais de DMX. Avec ce mode de fonctionnement, l'appareil répond à des impulsions acoustiques qui sont absorbées par le microphone intégré.

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « SOUND » et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour régler la sensibilité du microphone intégré dans une plage de « 00 » ... « 31 » (sensibilité minimum ... maximum) et confirmez avec [Setup].
   L'appareil exécute successivement les programmes automatiques préprogrammés et est commandé par la musique.

7.4 Mode « Esclave »

Ce réglage n'est utile que lorsque l'appareil est commandé en tant qu'esclave dans une configuration maître/esclave mais non par le biais de DMX.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « SLAVE » et confirmez avec [Setup].
L'appareil suit les prescriptions du « maître ».

7.5 Mode « Static Color »

Ce réglage n'est utile que lorsque l'appareil fonctionne en mode autonome et qu'il n'est pas commandé par le biais de DMX. Dans ce mode, il est possible de sélectionner un mélange de couleur défini par vous-même pour le fonctionnement en continu.

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « DIMMER » et confirmez avec [Setup].
2. Utilisez [UP] et [DOWN] pour définir l'intensité des couleurs primaires dans une plage de « 000 » ... « 255 » (clair ... foncé) et confirmez avec [Setup].

■ Retro Flat Par 18x10W RGBWA UV (n° art. 404358) : Rouge, vert, bleu, blanc, ambré, UV
■ Retro Flat Par 18x12W RGBW (n° art. 404364) : Rouge, vert, bleu, blanc
■ Retro Flat Par 18x12W RGB WW (n° art. 508985) : Rouge, vert, bleu, blanc chaud

Appuyez sur [Mode].

⇒ Le mélange de couleur s'allume en permanence.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

th·mann MUSIC IS OUR PASSION

7.6 Menu de configuration

Courbe gradateur

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « SETTINGS » et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour sélectionner le point de menu « Curves Select » et confirmez avec [Setup].
3. Vous pouvez sélectionner l'une des courbes gradateur indiquées ci-après avec [Up] et [Down]. La courbe gradateur détermine la croissance ou la décroissance de la luminosité en fonction de la valeur DMX réglée.

AffichageSignification
« Linear » Courbe linéaire (proportionnelle)
« S-Curve » courbe non linéaire avec courbe plate prononcée au début et à la fin

AffichageSignification

« I Square » Courbe quadratique inverse avec courbe raide au début et courbe plate à la fin

« Square » courbe quadratique avec courbe plate au début et courbe raide à la fin

La figure ci-dessous montre le schéma gradateur réglable. En fonction de la valeur DMX réglée (1), l'appareil s'allume avec une luminosité (2) entre 0 % et 100 %. Confirmez la sélection par « Setup ». Appuyez sur [Mode].

→ La sélection est confirmée.

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « SETTINGS » et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour sélectionner le point de menu « Dimmer Speed » et confirmez avec [Setup].
3. Utilisez [Up] et [Down] pour sélectionner l'une des options suivantes :
   « D-Speed Fast » : Réponse rapide
   « D-Speed Smooth » : Réponse lente
   Confirmez la sélection par « Setup ». Appuyez sur [Mode].
   → La sélection est confirmée.

Éclairage de l'écran

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « SETTINGS » et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour sélectionner le point de menu « LCD back light » et confirmez avec [Setup].
3. Utilisez [Up] et [Down] pour régler le temps après lequel l'écran s'éteint automatiquement. Choisissez entre 10 s, 20 s, 30 s, 60 s ou « ON » (écran reste allumé en permanence).
   Confirmez la sélection par « Setup ». Appuyez sur [Mode].
   ⇒ La sélection est confirmée.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Réinitialisation

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « SETTINGS » et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour sélectionner le point de menu « Factory Reset » et confirmez avec [Setup].
3. Utilisez [Up] et [Down] pour sélectionner entre « Yes » (effectuer un reset) et « No » (ne pas effectuer de reset). Sélectionnez « Yes ».
   Confirmez la sélection par « Setup ».
   L'appareil est réinitialisé aux réglages de base.

Comportement en cas de panne du contrôle par DMX

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « SETTINGS » et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour sélectionner le point de menu « DMX Fail » et confirmez avec [Setup].
3. Utilisez [Up] et [Down] pour choisir la manière dont l'appareil doit se comporter en cas de transmission DMX perturbée : « Hold » (l'état actuel est conservé) et « Off » (l'appareil est obturé).

Confirmez la sélection par « Setup ». Appuyez sur [Mode].

→ La sélection est confirmée.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Synchronisation DMX

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « SETTINGS » et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour sélectionner le point de menu « DMX Synchronous » et confirmez avec [Setup].
3. Utilisez [Up] et [Down] pour choisir la manière dont les appareils connectés doivent se comporter en cas de transmission DMX perturbée: « ON » (les appareils sont synchronisés ensemble) et « Off » (sans synchronisation).

Confirmez la sélection par « Setup ». Appuyez sur [Mode].

⇒ La sélection est confirmée.

7.7 Menu d'informations

Température de l'appareil

1. Appuyez sur [Mode], utilisez [Up] et [Down] pour sélectionner le point de menu « INFO » et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour sélectionner le point de menu « Temperature » et confirmez avec [Setup].

L'écran affiche si la température de l'appareil se trouve dans la plage normale (affichage « Normal ») ou si elle est trop élevée (affichage « Warning! Error... »).

1. Appuyez sur [Mode].

→ Le menu est fermé.

Version du logiciel

1. Appuyez sur [Mode], utilisez [Up] et [Down] sélectionnez le point de menu « INFO » et confirmez avec [Setup].
2. Utilisez [Up] et [Down] pour sélectionner le point de menu « Software-Version » et confirmez avec [Setup].
   ⇒ L'écran affiche la version du logiciel de l'appareil.
3. Appuyez sur [Mode].
   → Le menu est fermé.

7.8 Mode « DMX »

Ce réglage n'est utile que lorsque l'appareil est commandé par le biais d'un contrôleur DMX.

1. Appuyez sur [Mode], avec [Up] et [Down] sélectionnez le point de menu « DMX » et confirmez avec [Setup].

2. Utilisez [Up] et [Down] pour attribuer une adresse DMX à l'appareil dans une plage de « 001 » ... « 512 » et confirmez avec [Setup].

3. Avec [Up] et [Down], sélectionnez le mode DMX souhaité :

■ Retro Flat Par 18x10W RGBWA UV (n° art. 404358) : 6 canaux, 8 canaux ou 10 canaux
■ Retro Flat Par 18x12W RGBW (n° art. 404364) : 4 canaux, 6 canaux ou 8 canaux
■ Retro Flat Par 18x12W RGB WW (n° art. 508985) : 4 canaux, 6 canaux ou 8 canaux

1. Confirmez avec [Setup].
2. Appuyez sur [Mode].

→ Le menu est fermé.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

7.9 Vue d'ensemble du menu

Retro Flat Par 18x10W RGBWA UV (n° art. 404358), partie 1

Retro Flat Par 18x10W RGBWA UV (n° art. 404358), partie 2

    A --> O["SETTINGS"]
    O --> P["Curves Select"]
    P --> Q["Curves 1 Linear"]
    P --> R["Curves 2 Square"]
    P --> S["Curves 3 Inv Squa"]
    P --> T["Curves 4 S-Type"]
    O --> U["Dimmer Speed"]
    U --> V["D Speed Fast"]
    U --> W["D Speed Smooth"]
    O --> X["LCD back light"]
    X --> Y["Time Set 10s"]
    X --> Z["Time Set 20s"]
    X --> AA["Time Set 30s"]
    X --> AB["Time Set 60s"]
    X --> AC["ON"]

    A --> AD["INFO"]
    AD --> AE["Factory Reset"]
    AE --> AF{Yes}
    AE --> AG{No}
    AD --> AH["DMX Fail"]
    AH --> AI{Off}
    AH --> AJ{Hold}
    AD --> AK["DMX Synchronous"]
    AK --> AL{ON}
    AK --> AM{OFF}

    A --> AN["Temperature"]
    AN --> AO{Normal}
    AN --> AP{Error}
    AN --> AQ["Software Version"]
    AQ --> AR["VX.X.X"]

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Retro Flat Par 18x12W RGBW (n° art. 404364)

Retro Flat Par 18x12W RGB WW

(n° art. 508985), partie 1

Retro Flat Par 18x12W RGBW (n° art. 404364)

Retro Flat Par 18x12W RGB WW

(n° art. 508985), partie 2

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

7.10 Fonctions en mode DMX 6 canaux (Retro Flat Par 18x10W RGBWA UV, n° art. 404358)

Canal Valeur Fonction
1	0...255 Intensité	du rouge (de 0 % à 100 %)
2	0...255 Intensité	du vert (de 0 % à 100 %)
3	0...255 Intensité	du bleu (de 0 % à 100 %)
4	0...255 Intensité	du blanc (de 0 % à 100 %)
5	0...255 Intensité	de l'ambré (de 0 % à 100 %)
6	0...255 Intensité	UV (de 0 % à 100 %)

7.11 Fonctions en mode DMX 8 canaux (Retro Flat Par 18x10W RGBWA UV, n° art. 404358)

Canal Valeur Fonction
1 0...255 Gradateur (de 0 % à 100 %)
2 0...255 Intensité du rouge (de 0 % à 100 %)
3 0...255 Intensité du vert (de 0 % à 100 %)
4 0...255 Intensité du bleu (de 0 % à 100 %)
5 0...255 Intensité du blanc (de 0 % à 100 %)
6 0...255 Intensité de l'ambré (de 0 % à 100 %)
7 0...255 Intensité UV (de 0 % à 100 %)
8 0...255 Effet stroboscopique (0 % à 100 %)

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

7.12 Fonctions en mode DMX 10 canaux (Retro Flat Par 18x10W RGBWA UV, n° art. 404358)

Canal Valeur Fonction
1 0...255 Gradateur (de 0 % à 100 %)
2 0...255 Intensité du rouge (de 0 % à 100 %)
3 0...255 Intensité du vert (de 0 % à 100 %)
4 0...255 Intensité du bleu (de 0 % à 100 %)
5 0...255 Intensité du blanc (de 0 % à 100 %)
6 0...255 Intensité de l'ambré (de 0 % à 100 %)
7 0...255 Intensité UV (de 0 % à 100 %)
8 Programme
	0 Sans fonction
	1...16 Programme 01, sélection de couleur avec canal 9
	17...33 Programme 02

Canal Valeur Fonction

	34...50 Programme 03
	51...67 Programme 04
	68...84 Programme 05
	85...101 Programme 06
	102...118 Programme 07
	119...135 Programme 08
	136...152 Programme 09
	153...169 Programme 10
	170...186 Programme 11
	187...203 Programme 12
	204...220 Programme 13
	221...237 Programme 14
	238...255 Commande par la musique

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Canal Valeur Fonction
9 Sélection de couleur, si canal 8 = 1...16
	0...14 R (0), G (0), B (0), W (0), A(0), I(0)
	15...29 R (255), G (0), B (0), W (0), A(0), I(0)
	30...44 R (0), G (255), B (0), W (0), A(0), I(0)
	45...59 R (0), G (0), B (255), W (0), A(0), I(0)
	60...74 R (0), G (0), B (0), W (255), A(0), I(0)
	75...89 R (0), G (0), B (0), W (0), A(255), I(0)
	90...104 R (0), G (0), B (0), W (0), A(0), I(255)
	105...119 R (255), G (180), B (0), W (0), A(0), I(0)
	120...134 R (255), G (255), B (0), W (0), A(0), I(0)
	135...149 R (255), G (0), B (255), W (0), A(0), I(0)
	150...164 R (255), G (0), B (140), W (0), A(0), I(0)
	165...179 R (0), G (255), B (255), W (0), A(0), I(0)
Canal Valeur Fonction
	180...194 R (255), G (0), B (0), W (210), A(0), I(0)
	195...209 R (0), G (255), B (0), W (210), A(0), I(0)
	210...224 R (0), G (0), B (255), W (210), A(0), I(0)
	225...239 R (255), G (200), B (40), W (90), A(0), I(0)
	240...255 R (255), G (255), B (255), W (255), A(255), I(255)
	0...255 Vitesse de déroulement, si canal 8 = 17...237, lent à rapide
	0...255 Sensibilité du microphone intégré pour la commande par la musique si le canal 8 = 238...255
10 0...255 Effet stroboscopique (0 % à 100 %)

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

7.13 Fonctions en mode DMX 4 canaux (Retro Flat Par 18x12W RGBW, n° art. 404364)

Canal Valeur Fonction

1 0...255 Intensité du rouge (de 0 % à 100 %)

2 0...255 Intensité du vert (de 0 % à 100 %)

3 0...255 Intensité du bleu (de 0 % à 100 %)

4 0...255 Intensité du blanc (de 0 % à 100 %)

7.14 Fonctions en mode DMX 6 canaux (Retro Flat Par 18x12W RGBW, n° art. 404364)

Canal Valeur Fonction
1 0...255 Gradateur (de 0 % à 100 %)
2 0...255 Intensité du rouge (de 0 % à 100 %)
3 0...255 Intensité du vert (de 0 % à 100 %)
4 0...255 Intensité du bleu (de 0 % à 100 %)
5 0...255 Intensité du blanc (de 0 % à 100 %)
6 0...255 Effet stroboscopique (0 % à 100 %)

7.15 Fonctions en mode DMX 8 canaux (Retro Flat Par 18x12W RGBW, n° art. 404364)

Canal Valeur Fonction
1 0...255 Gradateur (de 0 % à 100 %)
2 0...255 Intensité du rouge (de 0 % à 100 %)
3 0...255 Intensité du vert (de 0 % à 100 %)
4 0...255 Intensité du bleu (de 0 % à 100 %)
5 0...255 Intensité du blanc (de 0 % à 100 %)

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Canal Valeur Fonction
6 Programme
	0 Blackout
	1...16 Programme 01, sélection de couleur avec canal 7
	17...33 Programme 02
	34...50 Programme 03
	51...67 Programme 04
	68...84 Programme 05
	85...101 Programme 06
	102...118 Programme 07
	119...135 Programme 08
	136...152 Programme 09
	153...169 Programme 10
	170...186 Programme 11
Canal Valeur Fonction
	187...203 Programme 12
	204...220 Programme 13
	221...237 Programme 14
	238...255 Commande par la musique
7 Sélection de couleur, si canal 6 = 1...16

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Canal Valeur Fonction
	128...143 R (255), G (0), B (255), W (0)
	144...159 R (255), G (0), B (140), W (0)
	160...175 R (0), G (255), B (255), W (0)
	176...191 R (255), G (0), B (0), W (210)
	192...207 R (0), G (255), B (0), W (210)
	208...223 R (0), G (0), B (255), W (210)
	224...239 R (255), G (200), B (40), W (90)
	240...255 R (255), G (255), B (255), W (255)
	0...255 Vitesse de déroulement, si canal 6 = 17...237, lent à rapide
	0...255 Sensibilité du microphone intégré pour la commande par la musique si le canal 6 = 238...255
8 0...255 Effet stroboscopique (0 % à 100 %)

7.16 Fonctions en mode DMX 4 canaux (Retro Flat Par 18x12W RGB WW, n° art. 508985)

Canal Valeur Fonction

1 0...255 Intensité du rouge (de 0 % à 100 %)

2 0...255 Intensité du vert (de 0 % à 100 %)

3 0...255 Intensité du bleu (de 0 % à 100 %)

4 0...255 Intensité du blanc chaud (de 0 % à 100 %)

7.17 Fonctions en mode DMX 6 canaux (Retro Flat Par 18x12W RGB WW, n° art. 508985)

Canal Valeur Fonction
1 0...255 Gradateur (de 0 % à 100 %)
2 0...255 Intensité du rouge (de 0 % à 100 %)
3 0...255 Intensité du vert (de 0 % à 100 %)

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Canal Valeur Fonction

4 0...255 Intensité du bleu (de 0 % à 100 %)

5 0...255 Intensité du blanc chaud (de 0 % à 100 %)

6 0...255 Effet stroboscopique (0 % à 100 %)

7.18 Fonctions en mode DMX 8 canaux (Retro Flat Par 18x12W RGB WW, n° art. 508985)

Canal Valeur Fonction
1 0...255 Gradateur (de 0 % à 100 %)
2 0...255 Intensité du rouge (de 0 % à 100 %)
3 0...255 Intensité du vert (de 0 % à 100 %)
4 0...255 Intensité du bleu (de 0 % à 100 %)
5 0...255 Intensité du blanc chaud (de 0 % à 100 %)
Canal Valeur Fonction
6 Programme
	0 Blackout
	1...16 Programme 01, sélection de couleur avec canal 7
	17...33 Programme 02
	34...50 Programme 03
	51...67 Programme 04
	68...84 Programme 05
	85...101 Programme 06
	102...118 Programme 07
	119...135 Programme 08
	136...152 Programme 09
	153...169 Programme 10
	170...186 Programme 11

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Canal Valeur Fonction
	187...203 Programme 12
	204...220 Programme 13
	221...237 Programme 14
	238...255 Commande par la musique
7 Sélection de couleur, si canal 6 = 1...16
Canal Valeur Fonction
	128...143 R (255), G (0), B (255), W (0)
	144...159 R (255), G (0), B (140), W (0)
	160...175 R (0), G (255), B (255), W (0)
	176...191 R (255), G (0), B (0), W (210)
	192...207 R (0), G (255), B (0), W (210)
	208...223 R (0), G (0), B (255), W (210)
	224...239 R (255), G (200), B (40), W (90)
	240...255 R (255), G (255), B (255), W (255)
	0...255 Vitesse de déroulement, si canal 6 = 17...237, lent à rapide
	0...255 Sensibilité du microphone intégré pour la commande par la musique si le canal 6 = 238...255
8 0...255 Effet stroboscopique (0 % à 100 %)

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

8 Données techniques

284 mm 268 mm

266 mm 324 mm

Retro Flat Par		18x10W RGBWA UV (n° art. 404358)	Retro Flat Par 18x12W RGBW (n° art. 404364)	Retro Flat Par 18x12W RGB WW (n° art. 508985)
Source lumineuse 18 × LED RGBWA		UV, à 12 W	18 × LED RGBW, à 12 W	18 × RGB WW, 12 W
Caractéristiques de la source lumineuse	Puissance lumineuse	20750 Lux @ 1 m	51840 Lux @ 1 m	51840 Lux @ 1 m
Caractéristiques optiques	Angle de dispersion	25° 25° 25°
Contrôle DMX
		Télécommande à infrarouge (option)
Nombre de canaux DMX 6, 8, 10 4, 6,		8 4, 6, 8
Connexions d'entrée	Alimentation électrique	Prise d'entrée verrouillable (Power Twist)
	Contrôle par DMX	Prise XLR, 3 pôles
Connexions de sortie	Alimentation électrique	Prise de sortie verrouillable (Power Twist)
	Contrôle par DMX	Prise XLR, 3 pôles
Puissance consommée 160 W 220 W 188 W
Tension d'alimentation		100 - 240 V ~50/60 Hz
Fusible 5 mm × 20 mm, 1,5 A, 250 V, à action retardée
Pile de la télécommande Pile bouton aux ions de lithium CR2025, 3 V

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Retro Flat Par		18x10W RGBWA UV (n° art. 404358)	Retro Flat Par 18x12W RGBW (n° art. 404364)	Retro Flat Par 18x12W RGB WW (n° art. 508985)
Indice de protection IP20
Options de montage Suspendu, debout
Dimensions (L × H × P) 266 mm × 268 mm × 284 mm
Poids 2,9 kg
Conditions d'environnement	Plage de température	0 °C...40 °C
	Humidité relative	20 %...80 % (sans condensation)

Informations complémentaires

Retro Flat Par	18x10W RGBWA UV(n° art. 404358)	Retro Flat Par18x12W RGBW (n°art. 404364)	Retro Flat Par18x12W RGB WW (n° art. 508985)
Construction Flat PAR Flat PAR Flat PAR
Mélange de couleurs RGBAWUV RGBW RGB WW
Type LED x-in-1 x-in-1 x-in-1
Boîtier de sol Oui Oui Oui
Sans ventilateur Non Non Non
DMX sans filNon Non Non
Couleur du boîtier Noir Noir Noir

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

9 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.

Connexions DMX

Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.

1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)

PAR à LED

10 Dépannage

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Symptôme Remède
L'appareil ne fonctionne pas, pas de lumière, pas de ventilateur	Vérifiez le branchement électrique et le fusible.
Aucune réaction sur le contrôleur DMX	1. Vérifiez le bon raccordement des connexions et du câble DMX.
	2. Vérifiez le réglage des adresses et la polarité DMX.
	3. Faites un essai avec un autre contrôleur DMX.
	4. Vérifiez si le câble DMX se trouve à proximité ou à côté de câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d'interfaçage DMX.
Le message « Temp Error » cli-gnote à l'écran.	L'appareil a surchauffé. Éteignez-le et laissez-le refroidir.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

11 Nettoyage

Lentilles optiques

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.

Grilles d'aération

Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la poussière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

12 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage des batteries

Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.

Éliminez les batteries au lithium uniquement en état de décharge. Retirez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte correspondant.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

Remarques

th·mann MUSIC IS OUR PASSION

PAR à LED

Remarques

Retro Flat Par 18x10W RGBWA UV, 18x12W RGBW, 18x12W RGB WW

th·mann MUSIC IS OUR PASSION

Remarques

th·mann MUSIC IS OUR PASSION

PAR à LED

Solid olive green horizontal bar with no text, symbols, or markings
