Type de produit	Poste à souder (transformateur de soudage)
Marque	Basic tool
Modèle	PB-CEN 151
Courant de soudage maximal	120 A (réglable en continu)
Tension à vide	48 V
Diamètre des électrodes	1,6 à 2,5 mm
Alimentation électrique	230 V ~ 50 Hz, fusible 16 A
Poids	13,6 kg
Dimensions de l'emballage	400 x 220 x 290 mm
Protection thermique	Avec voyant de contrôle
Accessoires inclus	Ensemble complet d'accessoires de soudage
Portabilité	Poignée de transport, conception compacte
Utilisation recommandée	Fer plat, cornières, tubes, acier doux
Sécurité	Protection thermique intégrée ; utiliser gants, masque et vêtements ignifugés
Entretien courant	Nettoyer les connecteurs et vérifier l'état des câbles avant chaque utilisation
Réparabilité	Réparation à confier à un professionnel qualifié
Garantie	Consulter la garantie constructeur
Code-barres	4006825544466

FOIRE AUX QUESTIONS - PB-CEN 151 Basic tool

Quel type d'électrode utiliser avec le PB-CEN 151 ?

Utilisez des électrodes en acier doux de diamètre 1,6 à 2,5 mm. Pour l'acier inoxydable, préférez des électrodes spécifiques en adaptant le courant.

Comment régler le courant de soudage ?

Tournez la molette de réglage continue (repère 1 sur l'appareil) pour augmenter ou diminuer l'intensité. Adaptez le courant en fonction de l'épaisseur des pièces et du diamètre de l'électrode.

Que faire si la protection thermique s'active ?

Laissez refroidir l'appareil. Le voyant (repère 2) s'éteindra automatiquement après refroidissement. Ne pas utiliser pendant la phase de refroidissement.

Quelles précautions de sécurité sont essentielles ?

Portez un masque de soudage, des gants isolants et des vêtements ignifugés. Travaillez dans un endroit ventilé et éloignez les matériaux inflammables.

Puis-je souder de l'aluminium avec ce poste ?

Non, ce transformateur est conçu pour l'acier doux et la fonte. Pour l'aluminium, un poste MIG ou TIG spécifique est nécessaire.

Quel est le temps de cycle maximal ?

Le temps de cycle dépend de l'épaisseur et du réglage. En usage intensif, faites des pauses régulières pour éviter la surchauffe. Le voyant de protection thermique vous indique la limite.

Comment connecter les câbles de soudage ?

Branchez le câble de l'électrode sur la borne positive et la pince de masse sur la borne négative. Vérifiez les connexions avant de mettre l'appareil sous tension.

Puis utiliser une rallonge électrique ?

Oui, mais utilisez une rallonge de section suffisante (au moins 2,5 mm²) et déroulée pour éviter la surchauffe. La longueur maximale recommandée est de 10 mètres.

Comment entretenir le poste à souder ?

Nettoyez régulièrement les connecteurs et les grilles d'aération. Vérifiez l'état des câbles et remplacez-les si nécessaire. Rangez l'appareil dans un endroit sec.

Où trouver des pièces de rechange ?

Contactez le service après-vente Basic tool ou un revendeur agréé. Les câbles, porte-électrodes et pinces de masse sont des pièces courantes disponibles en ligne.

MODE D'EMPLOI PB-CEN 151 Basic tool

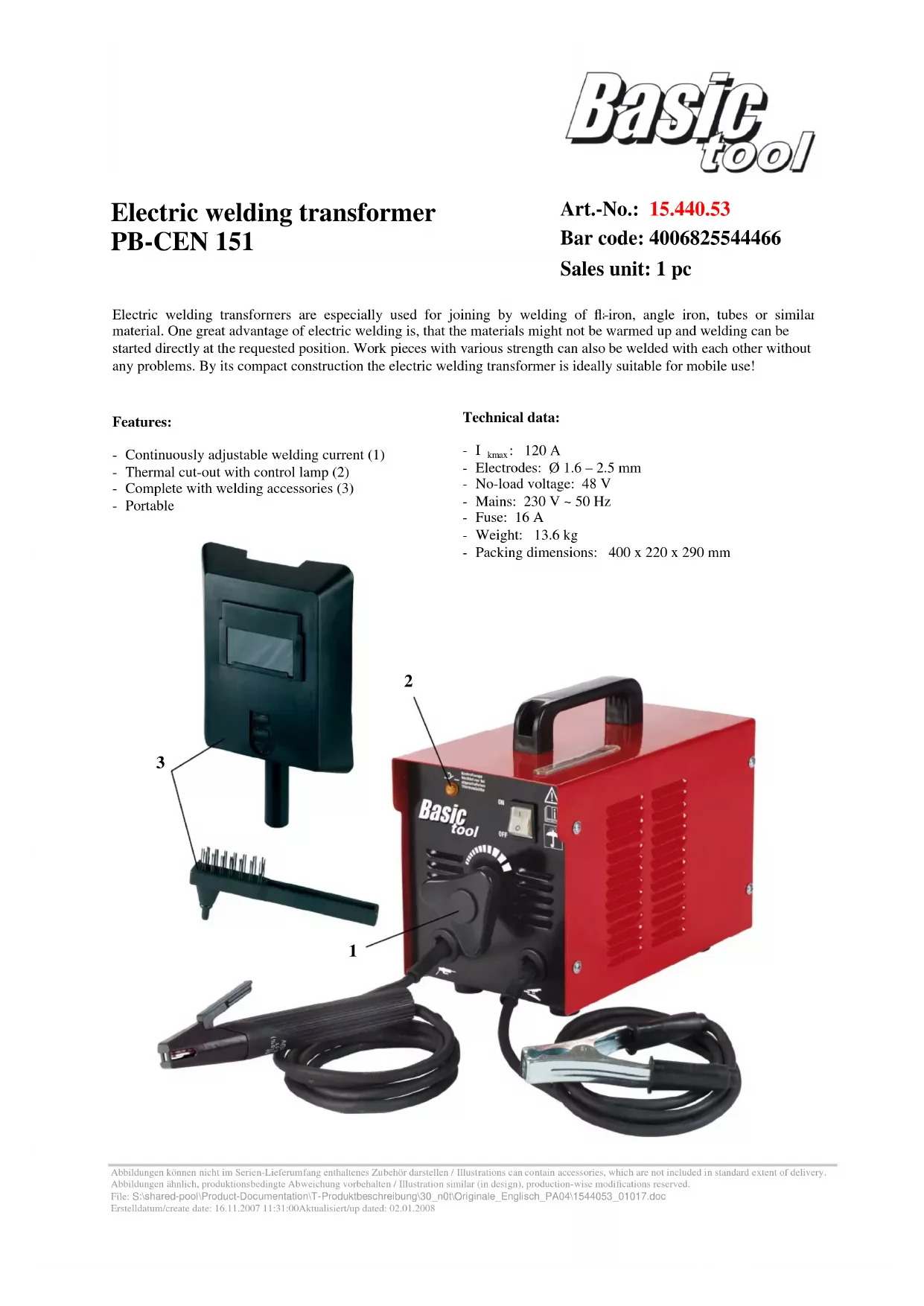

Electric welding transformer PB-CEN 151

Art.-No.: 15.440.53

Bar code: 4006825544466

Sales unit: 1 pc

Electric welding transformers are especially used for joining by welding of fl-iron, angle iron, tubes or similar material. One great advantage of electric welding is, that the materials might not be warmed up and welding can be started directly at the requested position. Work pieces with various strength can also be welded with each other without any problems. By its compact construction the electric welding transformer is ideally suitable for mobile use!

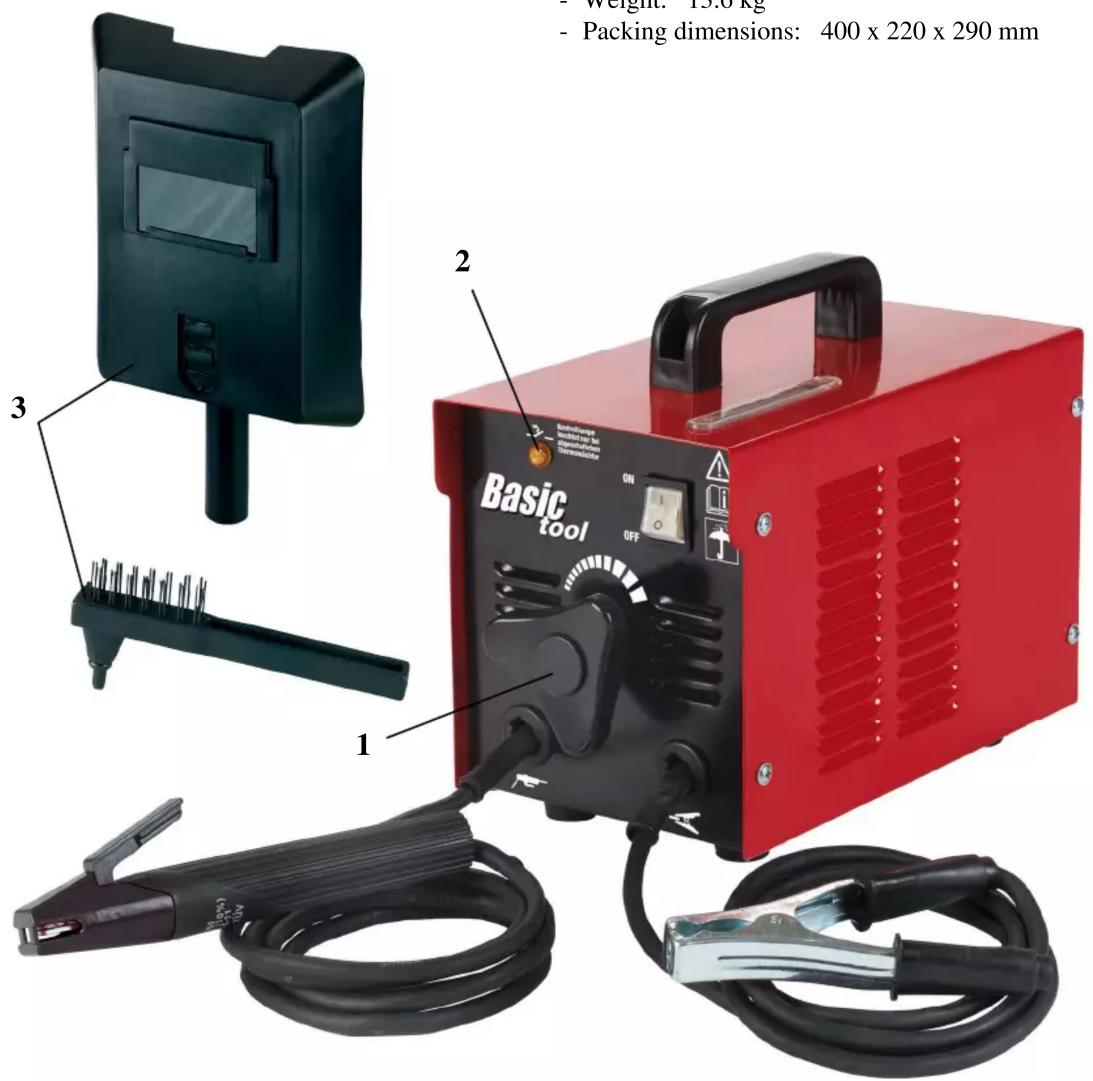

Features:

• Continuously adjustable welding current (1)
• Thermal cut-out with control lamp (2)
• Complete with welding accessories (3)
• Portable

Weight: 15.0 kg - Packing dimensions: 400 x 220 x 290 mm Basic tool ON OFF 1 2 3

Technical data:

• I _kmax : 120 A
• Electrodes: ∅ 1.6 – 2.5 mm
• No-load voltage: 48 V
• Mains: 230 V \~ 50 Hz
• Fuse: 16 A
• Weight: 13.6 kg
• Packing dimensions: 400 x 220 x 290 mm
