BBIS14300XFPSE - Four encastrable BEKO - Notice d'utilisation et mode d'emploi gratuit

Marque	Beko
Modèle	BBIS14300XFPSE
Catégorie	Four encastrable électrique
Installation	Par un professionnel qualifié conformément à la réglementation en vigueur
Poids et manutention	Appareil lourd, nécessite au moins deux personnes pour le transport et l'installation
Sécurité électrique	Mise à la terre obligatoire ; débrancher l'alimentation avant toute intervention
Protection électrique	Disjoncteur différentiel recommandé ; fusible compatible avec l'appareil
Câble d'alimentation	Ne pas utiliser de rallonge ; remplacer par un technicien qualifié en cas de dommage
Résistance thermique du meuble	Les surfaces du meuble doivent résister à 100 °C minimum
Ventilation	Des ouvertures de ventilation sont nécessaires à l'arrière du meuble (voir schéma d'installation)
Fixation	Vis fournies pour fixer solidement l'appareil au meuble ; vérifier le serrage
Inclinaison pour rails télescopiques	Pente d'au moins 0,3° vers l'arrière si l'appareil est équipé de rails télescopiques
Utilisation de la porte	Ne pas utiliser la porte ou la poignée pour soulever ou déplacer l'appareil
Emplacement	Ne pas installer derrière une porte décorative pour éviter la surchauffe
Isolation thermique	Ne pas installer de bandes d'isolation thermique à l'intérieur du meuble
Alimentation électrique	Raccordement à une prise/ligne de terre avec tension et protection conformes aux caractéristiques techniques (230 V ~ 50 Hz typique)

FOIRE AUX QUESTIONS - BBIS14300XFPSE BEKO

Qui peut installer le four encastrable Beko BBIS14300XFPSE ?

L'installation doit être réalisée par un professionnel qualifié conformément à la réglementation en vigueur. Toute installation par une personne non autorisée peut annuler la garantie et engager la responsabilité du fabricant.

Quelles sont les précautions de sécurité électrique à respecter ?

Avant toute intervention, débranchez l'appareil de l'alimentation secteur. L'appareil doit être raccordé à une prise avec mise à la terre. Utilisez un disjoncteur différentiel pour une protection supplémentaire. Ne jamais utiliser de câble endommagé ou de rallonge.

Puis-je installer le four derrière une porte décorative ?

Non, l'appareil ne doit pas être installé derrière une porte décorative car cela peut provoquer une surchauffe et endommager l'appareil.

Quelles sont les dimensions minimales du meuble pour l'installation ?

Les dimensions exactes sont fournies dans les schémas d'installation de la notice. Le meuble doit avoir une résistance thermique d'au moins 100 °C et des ouvertures de ventilation arrière sont nécessaires.

Comment fixer le four dans le meuble ?

Utilisez les vis fournies pour fixer l'appareil au meuble après l'avoir centré. Vérifiez que les vis sont bien serrées pour éviter tout basculement pendant l'utilisation.

Que faire si le câble d'alimentation est endommagé ?

Le câble d'alimentation ne doit être remplacé que par un technicien qualifié pour éviter tout risque de choc électrique, court-circuit ou incendie.

Est-il nécessaire de créer des ouvertures de ventilation ?

Oui, des ouvertures de ventilation doivent être réalisées à l'arrière du meuble selon les dimensions indiquées dans la notice pour assurer une circulation d'air adéquate.

Puis-je porter le four seul ?

Non, l'appareil est lourd. Il doit être transporté et installé par au moins deux personnes. N'utilisez jamais la porte ou la poignée pour soulever le four.

Comment brancher le four si le câble n'a pas de fiche ?

Si l'appareil est livré sans fiche, le raccordement doit être effectué par un électricien qualifié en respectant les codes couleurs : marron/noir pour la phase, bleu pour le neutre, vert/jaune pour la terre. Le câble ne doit pas dépasser 2 m.

Quelle est la tension d'alimentation du four ?

La tension et la protection doivent correspondre aux caractéristiques techniques indiquées sur la plaque signalétique (visible en ouvrant la porte). En général, il s'agit d'une alimentation 230 V ~ 50 Hz.

MODE D'EMPLOI BBIS14300XFPSE BEKO

FR - Consignes de sécurité

• L'appareil doit être installé par une personne qualifiée conformément à la réglementation en vigueur. Le fabricant n'est pas tenu responsable des dommages résultant des procédures effectuées par des personnes non autorisées, ce qui peut également annuler la garantie.
• La préparation de l'emplacement et de l'installation électrique de l'appareil relève de la responsabilité du client.
• L'appareil doit être installé conformément à toutes les réglementations électriques locales.
• Avant d'installer l'appareil, retirez tous les matériaux et documents avec lesquels il a été fourni, ensuite vérifiez visuellement si le produit présente des défauts. Si c'est le cas, ne l'installez pas.
• L'appareil est lourd, portez-le avec au moins deux personnes.
• La porte et/ou la poignée ne doivent pas être utilisées pour soulever ou déplacer l'appareil. Utilisez les espaces de levage des deux côtés de l'appareil (Figure 1). Portez toujours des gants de protection lors du transport et de l'installation.
• Débranchez les raccordements électriques situés dans la zone où vous souhaitez installer l'appareil avant l'installation.
• Les surfaces du meuble dans lequel le four doit être installé doivent être résistantes à la chaleur (100 °C au minimum).
• Assurez-vous que le meuble soit fixé avant l'installation de l'appareil.
• N'installez pas de bandes d'isolation thermique à l'intérieur du meuble dans lequel le four doit être installé.
• L'appareil ne doit pas être installé derrière une porte décorative afin d'éviter la surchauffe.
• Les dimensions indiquées dans les schémas d'installation sont en mm.

Installation du produit

Si l'appareil est placé sous le comptoir : (Figure 2)

• Afin de fournir la ventilation nécessaire à l'arrière du meuble de cuisine, vous devez créer des ouvertures en fonction des dimensions indiquées sur la figure 2.
• Les raccordements électriques doivent être situés dans la zone A sur la figure 2 ou à l'extérieur du site d'installation.
• Si vous devez placer l'appareil sous une table de cuisson, suivez les dimensions indiquées dans le manuel d'installation de la table de cuisson.

Si l'appareil est placé dans l'armoire haute : (Figure 3)

• Afin de fournir la ventilation nécessaire dans le compartiment arrière du meuble de cuisine, vous devez créer des ouvertures en fonction des dimensions indiquées sur la figure 3. Cette ouverture doit être située sur la hauteur de l'armoire.
• Si un panneau arrière de l'armoire haute est présent à l'endroit où l'appareil est placé, il doit être retiré.
• Les raccordements électriques doivent être situés dans la zone A sur la figure 3 ou à l'extérieur de la zone d'installation.

Si l'appareil est placé dans un coin : (Figure 4a-4b)

- Il faudrait tenir compte des dimensions indiquées pour réaliser l'installation en coin des figures 4a et 4b.

Connexion de l'appareil à l'alimentation électrique

- Ne branchez l'appareil qu'à une prise/ligne de terre ayant la tension et la protection spécifiées dans les « Caractéristiques techniques ». Faites réaliser l'installation de la mise à la terre par un électricien qualifié lors de l'utilisation de l'appareil avec ou sans transformateur. Nous ne sommes en aucun cas responsables de tout problème lié à la mise à la terre de l'appareil non conforme à la réglementation locale.

- Avant de commencer tout travail sur l'installation électrique, débranchez l'appareil de l'alimentation secteur. Il existe un risque d'électrocution !

- L'appareil doit être raccordé à l'alimentation secteur uniquement par une personne autorisée et qualifiée. La période de garantie de l'appareil ne commence

qu'après son installation correcte. Le fabricant ne saurait être tenu responsable de tout dommage résultant des procédures effectuées par des personnes non autorisées.

• Installez l'appareil de sorte que vous puissiez complètement le débrancher de l'alimentation secteur. Conformément aux règles de construction, la séparation doit être assurée par un interrupteur intégré dans l'installation électrique fixe.
• La surface arrière du four devient chaude lorsque vous l'utilisez. Assurez-vous que les raccordements électriques n'entrent pas en contact avec la surface arrière, sinon ils pourraient être endommagés.
• Le câble de raccordement ne doit pas être serré, plié ou coincé, ni entrer en contact avec les parties chaudes du four. Vous risquez de provoquer un court-circuit dans le four et un incendie en raison de la fonte du câble. Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualifié. Sinon, vous courrez un risque de choc électrique, de court-circuit ou d'incendie.
• La fiche du cordon d'alimentation doit être facilement accessible une fois l'installation terminée (mais non sur les tables de cuisson).
• Lors du câblage, vous devez respecter les réglementations électriques nationales / locales et utiliser une prise / ligne de courant et une fiche adaptées au four. Si les limites de puissance de l'appareil dépassent la capacité de transport de courant de la fiche et de la prise / ligne de courant, vous devez brancher l'appareil directement à l'installation électrique fixe sans utiliser la fiche et la prise / ligne de courant.
• Assurez-vous que le calibre du fusible soit compatible avec le l'appareil.
• Le raccordement doit être conforme aux réglementations nationales.
• Les données relatives à l'alimentation secteur doivent correspondre aux données indiquées sur la plaque signalétique de l'appareil Ouvrez la porte avant pour voir la plaque signalétique.
• Le câble d'alimentation de votre appareil doit être conforme aux valeurs indiquées dans le tableau « Caractéristiques techniques ».

- Si l'appareil est branché directement à l'alimentation électrique : S'il est impossible de débrancher tous les pôles de l'alimentation électrique, une unité de déconnexion équipée d'un dispositif d'écartement des contacts d'au moins 3 mm (fusibles, interrupteurs de sécurité de ligne, contacteurs) doit être branchée et tous les pôles de cette unité de déconnexion doivent être à proximité de (et non pas au-dessus) l'appareil conformément aux directives EEI. Le non-respect de cette instruction peut entraîner des problèmes de fonctionnement et annuler la garantie de l'appareil.

- Il est recommandé d'utiliser une protection supplémentaire à l'aide d'un disjoncteur différentiel.

Si l'appareil est fabriqué avec un câble et une fiche

- Votre appareil est fabriqué avec un câble d'alimentation et une fiche. Branchez la fiche de votre appareil à une prise de terre et effectuez le raccordement électrique.

Si l'appareil est fabriqué avec un câble et sans fiche

• Branchez le cordon de l'appareil à une alimentation électrique tel indiqué ci-dessous :
• Câble marron/noir = L (Phase)
• Câble bleu = N (Neutre)
• Câble vert/jaune = (E) ⏚ (Terre)

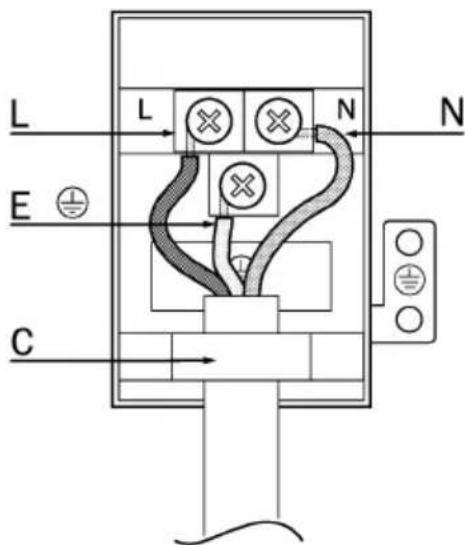

Si l'appareil est fabriqué sans câble ni fiche

Un câble d'alimentation défini dans le tableau technique de la maison doit être connecté à l'appareil en suivant instructions. Pour des raisons de sécurité, le câble d'alimentation ne doit pas dépasser 2 m.

• Ouvrez le couvercle du bornier à l'aide d'un tournevis.
• Insérez le câble d'alimentation dans le serre-câble situé sous le terminal et fixez-le à la structure principale à l'aide d'une vis intégrée sur une pièce de serrage du câble.
• Branchez les câbles selon le schéma fourni.

• N = Neutre (Bleu)
• L = Phase sous tension (Marron/noir)
• E = Terre ⏻ (Vert/Jaune)
• C = Serre-câble
• Une fois les connexions de fils terminées, fermez le couvercle du bornier.
• Branchez le câble d'alimentation à l'alimentation électrique en le dirigeant de manière à ce qu'il ne soit pas en contact avec l'appareil et qu'il ne soit pas coincé entre l'appareil et le mur.

Prévention contre un éventuel risque d'incendie!;

• Assurez-vous que tous les raccordements électriques sont bien fixés et serrés afin d'éviter tout risque de formation d'arcs.
• N'utilisez pas de câbles endommagés ni de rallonges.
• Assurez-vous que le liquide ou l'humidité ne soit pas accessible au point de connexion électrique.

Mise en place et fixation de l'appareil (Figure 5-6)

• Placez l'appareil sur le meuble, au centre avec l'aide de deux ou plusieurs personnes.
• Si votre produit est équipé d'un rail télescopique, une pente d'au moins 0,3 degrés vers l'arrière du four doit être donnée pour que les rails télescopiques fonctionnent correctement. Pour cela, après avoir placé le produit sur le meuble, placez le niveau à bulle sur le rail télescopique comme indiqué sur la photo 5 et assurez-vous que l'angle d'inclinaison vers l'arrière du four est d'au moins 0,3 degrés.
• Fixez l'appareil au meuble à l'aide des vis fournies. (Figure 6)

- À la fin de l'installation, vérifiez que les vis sont bien serrées et que l'appareil est bien fixé. Si vous n'installez pas l'appareil conformément aux instructions et ne serrez pas bien les vis, il risque de basculer pendant l'utilisation.

Dernière vérification

• Une fois l'installation terminée, mettez l'alimentation secteur en marche.
• Lisez le manuel d'utilisation avant la première utilisation de l'appareil.
  • Vérifier les fonctionnalités de l'appareil.

Retirez l'appareil

• Débranchez l'appareil de l'alimentation secteur.
  • Dévissez les vis de fixation.
• Soulevez légèrement l'appareil avec deux ou plusieurs personnes puis retirez-le entièrement.
