Type de produit	Alimentation électrique industrielle
Marque	Traco Power
Modèle	TCL 120-124
Tension d'entrée	85-264 VAC (universelle)
Fréquence d'entrée	47-63 Hz
Tension de sortie nominale	24 VDC
Courant de sortie nominal	5,0 A
Puissance de sortie	120 W
Plage de température de fonctionnement	-10°C à +70°C
Température de stockage	-25°C à +85°C
Refroidissement	Convection naturelle
Réduction de puissance	À partir de +50°C (1,7%/K pour 187-264 VAC)
Degré de protection	Classe I (IEC536)
Matériau du boîtier	Plastique gris FR2010-110C (PC-ABS V0)
Type de connexion	Connecteur plug-in à vis (standard) ou à ressort (option C)
Couple de serrage recommandé	0,5 à 0,7 Nm
Signal DC OK	Oui (tension 22 V ±2 V, courant 30 mA)
Caractéristiques de charge	Résistive ou inductive
Possibilité de branchement en parallèle	Oui (jusqu'à 5 unités)
Normes de sécurité	IEC/EN60950, UL60950, UL508, EN50178, EN61558-2-8
Fusible interne	Non accessible, remplacement par distributeur uniquement
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec. Ne pas ouvrir.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. L'appareil doit être retourné au distributeur en cas de défaut.
Informations générales	Recyclage selon DEEE. Ne pas jeter avec les ordures ménagères.

FOIRE AUX QUESTIONS - TCL 120-124 Traco Power

Quelle est la tension d'entrée de l'alimentation TCL 120-124 ?

L'alimentation TCL 120-124 accepte une tension d'entrée universelle de 85 à 264 VAC (ou 85 à 375 VDC en option), ce qui permet de l'utiliser dans le monde entier sans réglage.

Puis-je régler la tension de sortie ?

Oui, la tension de sortie nominale de 24 VDC peut être réglée entre 24 et 28 VDC à l'aide d'un potentiomètre accessible, en utilisant un tournevis isolé.

Comment brancher l'alimentation en parallèle pour augmenter le courant ?

Vous pouvez brancher jusqu'à 5 alimentations TCL 120-124 en parallèle pour augmenter le courant de sortie. Assurez-vous que les tensions sont ajustées à des valeurs identiques.

Que faire si le fusible interne grille ?

Le fusible interne n'est pas accessible par l'utilisateur. S'il grille, cela indique un défaut interne. Pour des raisons de sécurité, l'appareil doit être retourné au distributeur pour réparation.

Est-ce que cette alimentation est protégée contre les courts-circuits ?

Oui, l'alimentation TCL 120-124 intègre une protection contre les courts-circuits et les surcharges. En cas de défaut, elle se met en sécurité automatiquement.

Quelle est la température de fonctionnement maximale avant réduction de puissance ?

La température de fonctionnement est de -10°C à +70°C. Au-delà de +50°C, une réduction de puissance de 1,7% par Kelvin s'applique (pour une entrée de 187-264 VAC).

Comment installer correctement l'alimentation pour assurer un refroidissement optimal ?

Montez l'alimentation verticalement avec un espace libre d'au moins 50 mm au-dessus et en dessous pour permettre la convection naturelle. Ne couvrez pas les trous d'aération.

Quels sont les connecteurs disponibles pour cette alimentation ?

Standard : connecteur plug-in à vis avec un couple de serrage de 0,5 à 0,7 Nm. Option C : connecteur à ressort pour un raccordement plus rapide.

Cette alimentation est-elle adaptée pour des applications industrielles ?

Oui, elle est conçue pour des systèmes d'intérieur professionnels. Elle est certifiée selon les normes IEC/EN60950, UL60950 et UL508, garantissant une sécurité et une fiabilité élevées.

Comment recycler l'alimentation en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive DEEE, déposez-le dans un centre de collecte agréé ou rapportez-le à votre détaillant lors de l'achat d'un produit neuf similaire.

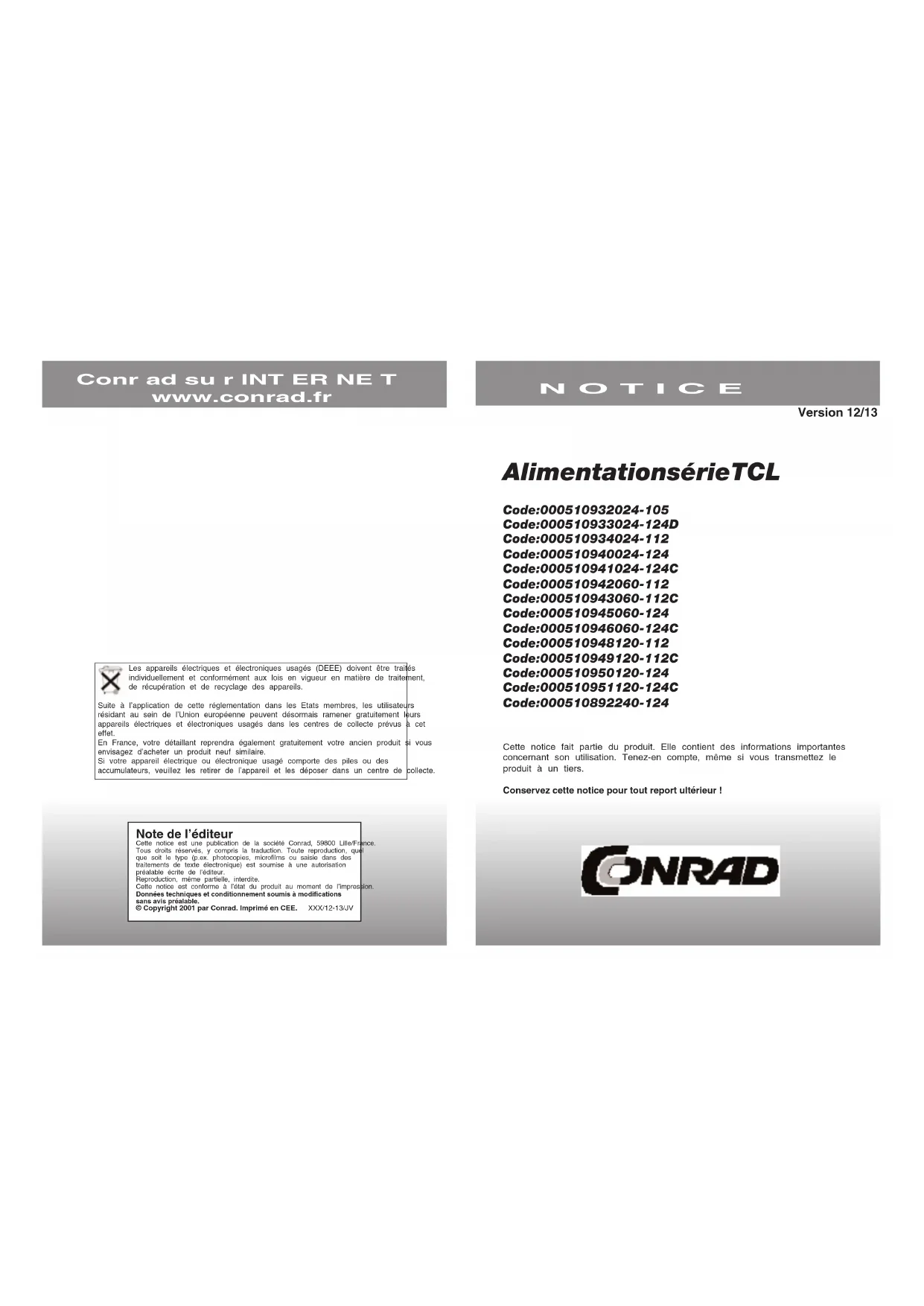

MODE D'EMPLOI TCL 120-124 Traco Power

Alimentationsérie TCL

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France.

Tous droits reserves, y compris la traduction. L'oute reproduction, quel

que soit le type (p.ex. photocopies, microfilms ou saisie dans de traitements de texte électronique) est aumies à une autérioration

(traitements de texte électronique) est soumise à une autonsation préalable écrite de l'éditeur.

prealable échte de l'éditeur. Reproduktion même partielle

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. imprime en CEE. XXX/12-13/5V

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Consignes de sécurité

• Avant de procéder à l'installation, il convient de lire attentivement et complètement ces consignes d'utilisation. Cette notice ne contient pas toutes les informations relatives à tous les modèles du produit et n'envisage pas tous les cas d'installation, d'exploitation et d'entretien. Vous pouvez obtenir des informations supplémentaires auprès du bureau/réseau de distribution local ou de la fiche technique du produit que vous pouvez télécharger à partir du site http://tracopower.com. Vous trouverez des informations supplémentaires dans notre manuel d'utilisation que vous pouvez télécharger à partir du site : http://www.tracopower.com/products/tcl_manual.pdf.

- Ces alimentations ont été construites conformément aux consignes de sécurité IEC/EN60950, UL60950 et UL508. Elles sont homologuées/certifiées (marque BG) conformément aux normes EN60950, EN50178, EN61558-2-8 et répondent aux normes de la directive basse tension. Elles sont conformes aux normes UL 508 (listée) et UL 60950.

- Avant de procéder à l'installation ou à l'entretien de l'appareil, éteignez le commutateur principal du dispositif et faites en sorte qu'il ne puisse être rallumé. Quand l'appareil fonctionne, certaines parties sont soumises à une tension dangereuse. Un maniement inapproprié de l'appareil peut donc conduire à la mort, causer des blessures graves ou causer d'importants dommages matériels. Le bon fonctionnement et la sécurité de l'appareil dépendent d'un transport, d'un stockage, d'un montage et d'une installation appropriés.

- L'installation de l'appareil nécessite de respecter les dispositions nationales importantes (aux USA, en Europe et autres pays) qui s'appliquent à ce produit.

Courant d'entrée	@ Vin=115VAC	@Vin=230VAC
TCL 024 0,7A	max 0,4A max
TCL 060 1,4A	max 0,8A max
TCL 120 2,4A	max 1,2A max
TCL 240 3,3A	max 1,7A max

Signaux de sortie:

Tension de sortie nominale	12,0/15,0 VDC 24,0	VDC 48,0 VDC
Tension de sortie de seuil (DC est OK)	9,0 ... 11,0 V 18,0	22,0 V 36,0 ... 44,0	V
Tension du signal DC OK	11,0 V +/- 1,0 V 22,0	V +/- 2,0 V 44,0 V	+/- 4,0 V
Courant du signal DC OK	60 mA 30 mA 15 mA
Caractéristiques de charge	Résistive ou inductive	Résistive ou inductive	Résistive ou inductive

Généralités :

Gamme de température de fonctionnementRefroidissement de convection naturelle	- 10°C - + 70°C max14°F - + 158°F max
Réduction de la puissance de sortie	>+ 50°C → 1,7% /k à une tension d'entrée de 187...264VAC ou 264VAC...375VDC>+ 122°C → 1,7% /k à une tension d'entrée de 187...264VAC ou 264VAC...375VDC>+ 40°C → 1,1% /k à une tension d'entrée de 93...132VAC ou 130VAC...187VDC> 104°F → 1,1% /k à une tension d'entrée de 93...132VAC ou 130VAC...187VDC>+ 30°C → 1,3% /k à une tension d'entrée de 85...93VAC ou 85VAC...130VDC> 86°F → 1,3% /k à une tension d'entrée de 85...93ou 85VAC...130VDC
Gamme de température de stockage	- 25°C - + 85°C max- 13°F - + 185°C max
Branchement en parallèle Possibilité de	brancher plus de 5 alimentations
Connexions	->Connecteur plug-in type vis (standard)Couple de serrage recommandé 0,5 à 0,7 Nm->Connecteur à ressort (option C)
Matière du boîtier	Plastique gris → FR2010-110C (PC-ABS V0)

- Avant de procéder à la mise en service de l'appareil, veuillez respecter les conditions suivantes :

• La connexion de l'alimentation doit être réalisée en conformité avec les normes nationales (VDE 0100 et EN50178).
• Dans le cas où vous utilisez des fils torsadés, vous devez impérativement les fixer dans les bornes serre-fils.
• Prévoyez un dispositif d'isolation adapté afin d'isoler l'appareil du circuit d'alimentation.
• Degré de protection I à IEC536. Tout contact à la terre doit être branché à la borne FG (classe de protection I).
• Tous les fils de sortie doivent être conçus pour le courant de sortie et doivent être branchés à la bonne polarité.

• Veillez à un refroidissement suffisant.

• N'effectuez jamais d'intervention lorsque l'appareil fonctionne !
  Risque d'électrocution ! Quand l'appareil fonctionne, certaines parties sont soumises à une tension dangereuse. Un maniement inapproprié de l'appareil peut donc conduire à la mort, causer des blessures graves ou causer d'importants dommages matériels.

• Attention : des tensions dangereuses et des composants contenant une quantité très importante d'éléments électrostatiques sont présents dans cette alimentation pendant des conditions de fonctionnement normales. Ceux ou celles-ci sont inaccessibles. Un maniement inapproprié peut causer un choc électrique ou de sérieuses brûlures !

- Seul un personnel qualifié est autorisé à ouvrir l'appareil !

• Le potentiomètre de réglage de tension de sortie peut être uniquement manipulé avec un tournevis isolé.
• N'exposez pas l'appareil au feu et à l'humidité.

Consignes d'installation

• Cette alimentation est conçue pour des systèmes d'intérieur professionnels. Elle ne peut être installée et mise en service que par un personnel qualifié.
• Ne fonctionne pas sans connexion PE ! Afin de respecter les consignes de sécurité et EMC (marque CE, certifications), l'alimentation ne peut être mise en service uniquement si la borne PE est reliée au conducteur terre non intégré.
• La position de montage correcte pour un refroidissement optimal doit être observé. Ne recouvrez pas les trous d'aération. Il faut laisser un espace d'au moins 50 mm au dessus et en dessous de l'appareil afin de ne pas entraver la convection naturelle. Surveillez la réduction de puissance.
• Le fusible interne n'est pas accessible. En tant que tel il ne peut pas être remplacé par l'utilisateur .Si le fusible interne a grillé, l'alimentation a un défaut interne et pour des raisons de sécurité, doit être transféré au distributeur local. Dans le cas ou le fusible interne doit être remplacé sur place, remplacez-le par un fusible de même type et de même puissance pour une protection continue contre tout risque d'incendie.
• Recyclage : l'unité contient des éléments qui sont conçus pour le recyclage, et des composants qui nécessitent un dépôt spécial. Mais vous êtes priés cependant de recycler l'alimentation à la fin de sa mise en service.

Référence* Gamme de Puissance Sortie de la Gomme de réglage Coupe-circuit d'entrée AC sortie de la tension de recommandé sortie**					(caractéristique C)
TCL 024-105TCL 024-105HTCL 024-105CTCL 024-105CH	Entrée universelle85VAC-264VACTCL 060-112TCL 060-112HTCL 060-112CTCL 060-112CH	20 Watt	5,1 VDC/4,0 A	5,0 – 5,25 VDC	5 A
		24 Watt	12,0 VDC/2,0 A	12,0 – 16,0 VDC
			24 VDC/1,0 A	24,0 – 28,0 VDC
TCL 024-112TCL 024-112HTCL 024-112CTCL 024-112CH
		60 Watt	12,0 VDC/4,0 A	12,0 – 15,0 VDC
TCL 060-124TCL 060-124HTCL 060-124CTCL 060-124CH			24,0 VDC/2,5 A	24,0 VDC/28,0 VDC
			48,0 VDC/1,25 A	48,0 VDC/56,0 VDC
TCL 060-148TCL 060-148HTCL 060-148CTCL 060-148CH		120 Watt	12,0 VDC/8,0 A	12,0 – 15,0 VDC
			24,0 VDC/5,0 A	24,0 – 28,0 VDC
TCL 120-112TCL 120-112HTCL 120-112CTCL 120-112CH
TCL 120-124TCL 120-124HTCL 120-124CTCL 120-124CH
TCL 240-124	85-132187-264VAC	240 Watt	24,0 VDC/10,0 A

* EN 61000- 3-2 (PFHC → Power Factor Harmonic Current) (courant harmonique du facteur de puissance) la classe A concerne les alimentations standards.

** Réglable par potentiomètre avec un tournevis.
