MACX MCR-SL-CAC-12-I-UP - Disjoncteur électrique Phoenix Contact - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de courant (disjoncteur électrique)
Marque	Phoenix Contact
Modèle	MACX MCR-SL-CAC-12-I-UP
Alimentation	19,2 à 253 V AC/DC
Courant d'entrée configurable	5 A (DIP ON) ou 12 A (DIP OFF)
Signal de sortie configurable	0-20 mA (DIP OFF) ou 4-20 mA (DIP ON)
Principe de mesure	Mesure de la valeur efficace réelle à 50 Hz
Impédance d'entrée	Faible
Charge de sortie max.	20 mA
Protection contre inversion polarité	Oui
Indice de protection (boîtier)	IP20
Indice de protection en zone Ex	IP54 (dans un boîtier approprié)
Température ambiante de service	-20 à 60 °C
Humidité sans condensation	Jusqu'à 95%
Raccordement	Bornes à vis
Section de conducteur	0,2 à 2,5 mm²
Longueur à dénuder	8 mm
Boîtier	Polyamide PA, vert
Isolement sécurisé	Selon EN 61010, entrée/sortie/alimentation
Conformité	Directive basse tension, CEM
Dimensions (L x H x P)	Non précisé dans la notice
Poids	Non précisé dans la notice
Entretien et nettoyage	Débrancher l'appareil de toutes sources d'énergie avant maintenance ; nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Ne pas réparer soi-même ; remplacer par un modèle identique

FOIRE AUX QUESTIONS - MACX MCR-SL-CAC-12-I-UP Phoenix Contact

Comment configurer le courant d'entrée sur 5 A ou 12 A ?

Utilisez le commutateur DIP 1 situé sur le dessus du boîtier. Position OFF pour 12 A, ON pour 5 A. Effectuez le réglage hors tension.

Quelles sont les plages de signal de sortie disponibles ?

Le signal de sortie est configurable via le commutateur DIP 2 : OFF pour 0-20 mA, ON pour 4-20 mA.

Quelle tension d'alimentation est requise ?

L'appareil fonctionne avec une tension d'alimentation de 19,2 à 253 V AC/DC.

L'appareil peut-il être utilisé en zone explosive ?

Oui, en zone 2, à condition d'être monté dans un boîtier répondant aux normes EN 60079-0 et EN 60079-15 avec un indice de protection IP54 minimum.

Comment raccorder l'appareil ?

Utilisez les bornes à vis numérotées 1.1, 1.2, 1.3, 1.4. Le câblage doit être effectué hors tension et par un personnel qualifié.

Quelle est la protection contre les surintensités ?

L'installation doit être équipée d'un disjoncteur de calibre ≤ 16 A.

L'appareil dispose-t-il d'une isolation galvanique ?

Oui, une isolation sûre est assurée entre l'entrée, la sortie et l'alimentation.

Peut-on monter plusieurs appareils côte à côte ?

Oui, si chaque appareil dispose d'une isolation de base. Sinon, une isolation supplémentaire peut être nécessaire.

Que faire si l'appareil est endommagé ?

Retirez-le immédiatement de la zone explosive et remplacez-le par un appareil identique. Ne le réparez pas vous-même.

Comment nettoyer l'appareil ?

Débranchez-le de toutes sources d'énergie et nettoyez-le avec un chiffon sec. N'utilisez pas de liquides.

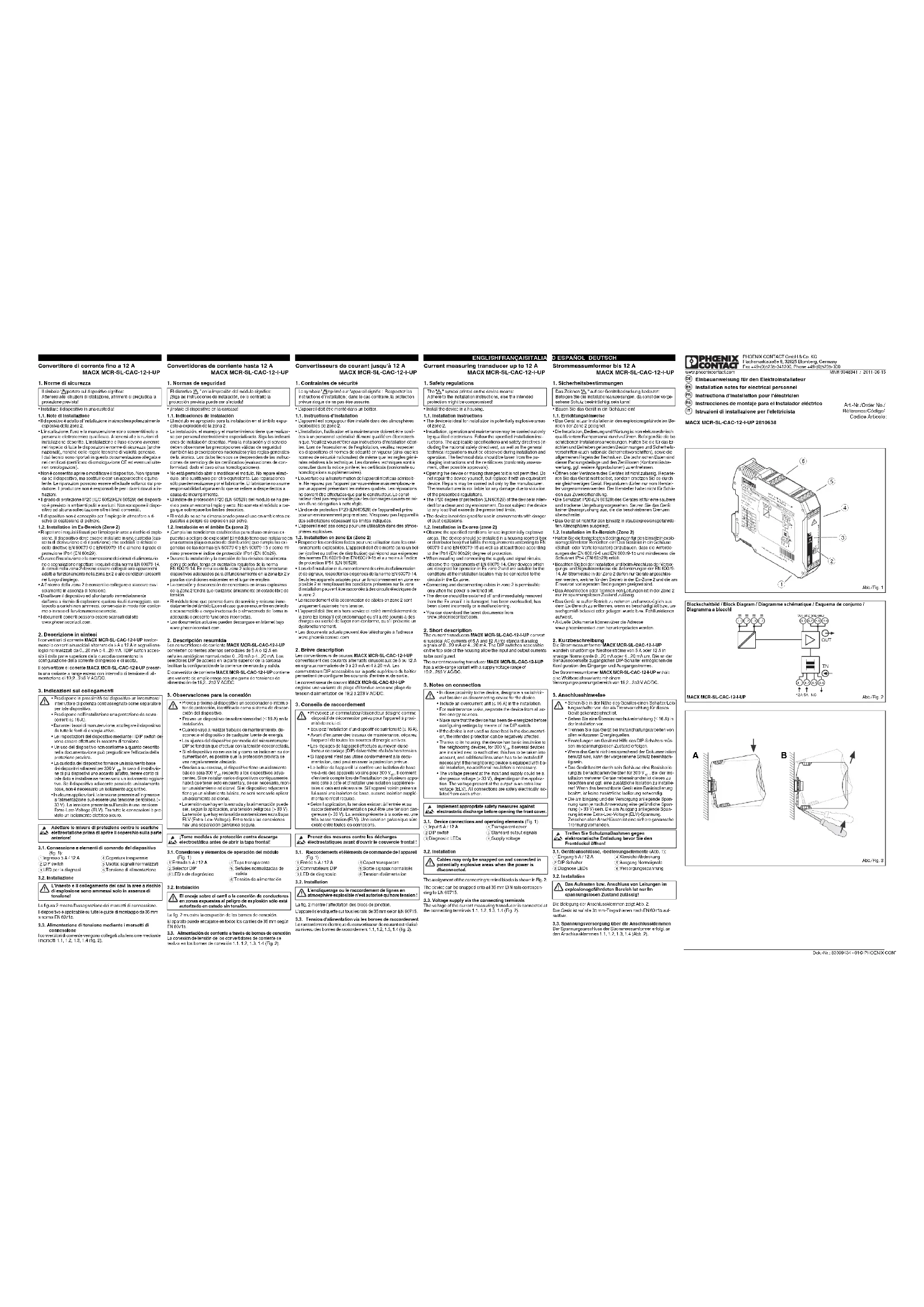

MODE D'EMPLOI MACX MCR-SL-CAC-12-I-UP Phoenix Contact

Convertisseurs de courant jusqu'à 12 A MACX MCR-SL-CAC-12-I-UP

1. Contraintes de sécurité

Le symbole "Nmorimé sur l'appareil signifie : Respectez les

instructions d'installation ; dans le cas contraire, la protection

prévue risque de ne pas être assurée.

• L'appareil doit être monté dans un boîtier.

1.1. Instructions d'installation

• L'appareil est conçu pour être installé dans des atmosphères

- L'installation, rutilisation et la maintenance doivent être contiées à un personnel spécialisé dûment qualifié en electrotechnique. Veuillez vous référer aux instructions d'installation décrites. Lors de l'exécution et de l'exploitation, veuillez respecter les dispositions et normes de sécurité en vigueur (ainsi que les normes de sécurité nationales) de même que les règles générales relatives à la technique. Les données techniques sont à consulter dans la notice jointe et les certificats (conformité ou homologations supplémentaires).

- L'ouverture ou la transformation de l'appareil n'est pas admissible. Ne réparez pas l'appareil par vous-même mais remplacez-le par un appareil présentant les mêmes qualités. Les réparations ne doivent être effectuées que par le constructeur. Le constructeur n'est pas responsable pour les dommages causés en raison d'une dérogation à cette règle.

• L'indice de protection IP 20 (EN 60529) de l'appareil est prévu pour un environnement propre et sec. N'exposez pas l'appareil des solicitations dépassant les limites indiquées.

• L'appareil n'est pas conçu pour une utilisation dans des atmos abres avrilatives

1.2. Installation en zone Ex (Zone 2) • Respecter les conditions fixées pour une

- Respectant les provisions fixées pour une distribution dans les environnements explosibles. L'appareil doit être monté dans un boîtier (coffret ou coffret de distribution) qui répond aux exigences des normes EN 60079-0 et EN 60079-15 et au moins à l'indice de protection IP54 (EN 60529).

- Lors de l'installation et du raccordement des circuits d'alimentation et de signaux, respecter les exigences de la norme EN 60079-14. Seuls les appareils adaptés pour un fonctionnement en zone explosive 2 et remplissant les conditions présentes sur la zone d'installation peuvent être raccordés à des circuits électriques de la zone 2.

- Le raccordement et la déconnexion de câbles en zone 2 sont uniquement autorisés hors tension.

• L'appareil doit être mis hors service et retiré immédiatement de la zone Ex lorsqu'il est endommagé ou s'il a été soumis à des charges ou stocké de façon non conforme, ou s'il présente un dysfonctionnement.

- Les documents actuels peuvent être téléchargés à l'adresse

www.phoenixcon

3.7.1.2.2.2

1. Brève description

Les convenisseurs de courant MACX MCR-SL-CAC-12-FOP convertissent des courants alternatifs sinusoïdaux de 5 ou 12 A

en signaux normalisés de 0 à 20 mA et 4 à 20 mA. Les

commutateurs DIP accessibles sur la partie supérieure du boîtier

permettent de conf

Le convertisseur de courant MACX MCR-SL-CAC-12-I-UP

englobe une variante de plage d'étendue avec une plage de tension-dimentation de 10.0 + 252 V ACIDC

tension d'alimentation de 19,2 à 253 V AC/DC

3. Conseils de raccordement

2.7

- Prévoyez un commutateur/disjoncteur désigné comme dispositif de déconnexion prévu pour l'appareil à proximité de celui-ci.

- Equipez l'installation d'un dispositif de surintensité (≤ 16 A).

• Avant d'entamer des travaux de maintenance, séparez

l'appareil de toutes les sources d'énergie actives

• Les réglages de l'appareil effectués au moyen du sé-

Les régulages de républications sur moyen la collecteur de codage (DIP) doivent être réalisés hors tension.

- Si l'operaill n'est pas utilisé conformément à la deau

- Si rappareil n'est pas utilise conformément à la documentation, ceci peut entraver la protection prévue.

Inflammation, couter peut entraîner la protection prévue.

- Le boîtier de l'appareil lui confiere une Isolation de base via à vue des appareils voiseu pour 802 V. Il arrivant

vis-a-vis des appareils voisins pour 300 v _eff . Il convient d'en tenis compte lors de l'installation de plusieurs appro

d'en tenir compte lors de l'installation de plusieurs appareils côte à côte et d'installer une isolation supplémen-

taire si cela est nécessaire. Si l'appareil voisin présente

lui aussi une isolation de base, aucune isolation supplé-

mentaire n'est requise.

• Selon l'application, la tension existant à l'entrée et au

raccordement d'alimentation peut être une tension dan-

pereuse (> 33 V). La tension présente à la sortie est une

très basse tension (ELV). Une isolation galvanique sûre

les usse tenement (221). En lecture dans manique où existe entre toutes les connexions.

▲ Prenez des mesures contre les décharges

électrostatiques avant d'ouvrir le couvercle frontal !

3.1. Baccordements et éléments de commande de l'appareil

(Fig. 1):

①Entrée 5 A / 12 A

② Commutateurs DII

③ LED de diagnostie

① 2023年1月

3.2.

L'encliquetage ou le raccordement de lignes en

atmosphère explosible n'est autorisé qu'hors tension !

La fig. 2 montre l'affectation des blocs de jonction

L'appareil s'encliquette sur tous les rails de 35 mm selon EN 60715.

2.3.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

3.3. Tension d'alimentation via les bornes de raccordement

Le r'accordement électrique du convensisseur de courant est réalise au niveau des hommes de respectement 1.4.4.9.4.9.4.4 (in. 2).

au niveau des bornes de raccordement 1.1, 1.2, 1.3, 1.4 (fig. 2).

La configuration souhaitée du signal d'entrée et de sortie est

sélectionnée à l'aide du commutateur DIP ② (fig. 4).

DIP 1 Intensité d'entree (input)

OFF 12 A

ON 5 A

(No text)

DIP 2 Courant de sortie (Output)

OFF 0 à 20 mA

ON 4 ± 20 mA

Caractéristiques techniques

Typ avec tension nominale d'alimentation 24 V DC/230 V AC

Entrée

Tension d'entrée

Courant d'entrée configurable

Coulant d'entre de conformable Fréquences nominale

Frequence nominale Forme de la courba sinuroidale

Forme de la courbe sinusional Impidynes diatria

Impedance d'entrée Présimo de meso - meso de la provas effective celle à 50 Lm

Principe de mesure Mesure de la valeur effective reelle à 50 Hz

Surintensité max. admissible, permanente

Surcharge de choc admis. (pendant 1 s)

Type de raccordement bloc de jonction à vis

Sortie

Signal de sortie IOUT configurable

Signal de sortie max.

Charge à 20 mA

Ondulation pour 500 Ω à 20 mA [mV]

Caractéristiques générales

Bingo de torsion d'alimentation U. (min /max.)

Pilage de tension d'alimentation O_B (min:max.)

Tension Nominate d'arménation Gévoire absorbé ±11 24 VDC ± 20 mA

Coulant absorbence aU_B=24 V DC, I_OUT=20mA

a U_B = 250 V AC, I_OUT = 20 mA

Puissance absorbée a U_B=24 V DC, I_OUT=20 mA

a U_B=230 V AC, I_OUT=20 mA

Protection contre inversions de polarité

Erreur de transmission

de la déviation max. de la plage aux conditions nominales

Coefficient de température max./typ.

Fréquence limite env.

Réponse indicielle (10...90 %) max./typ.

Plage de température ambiante Service

Pilago de temperature anomalies Storkano

Hauteur maximale d'utilisation au-dessus du niveau de la mer

Inclusive habitants d'attubation, au desotho du Tivola de la 1er huitéité avec condensation

Hormitude sans condensation

Indice de protection Dimensions (L / H / R)

Dimensions (L/H/F)

Section de conducteur

Longueur à dénuder

Boitier polyamide PA, vert

Isolement sécurisé selon EN 61010

- Tension d'isolement assignée :

entrée / sortie / alimentation (par rapport à la terre)

- Catégorie de surtension

- Degré de pollution

Tension d'assai entrée / sortie

Pensione e social entire / sertie sortio / alimentation

Conformité / Homologations

Conformite à la directive basse tension

Conformité à la directive CEM

Immunité selon

Emission selon
