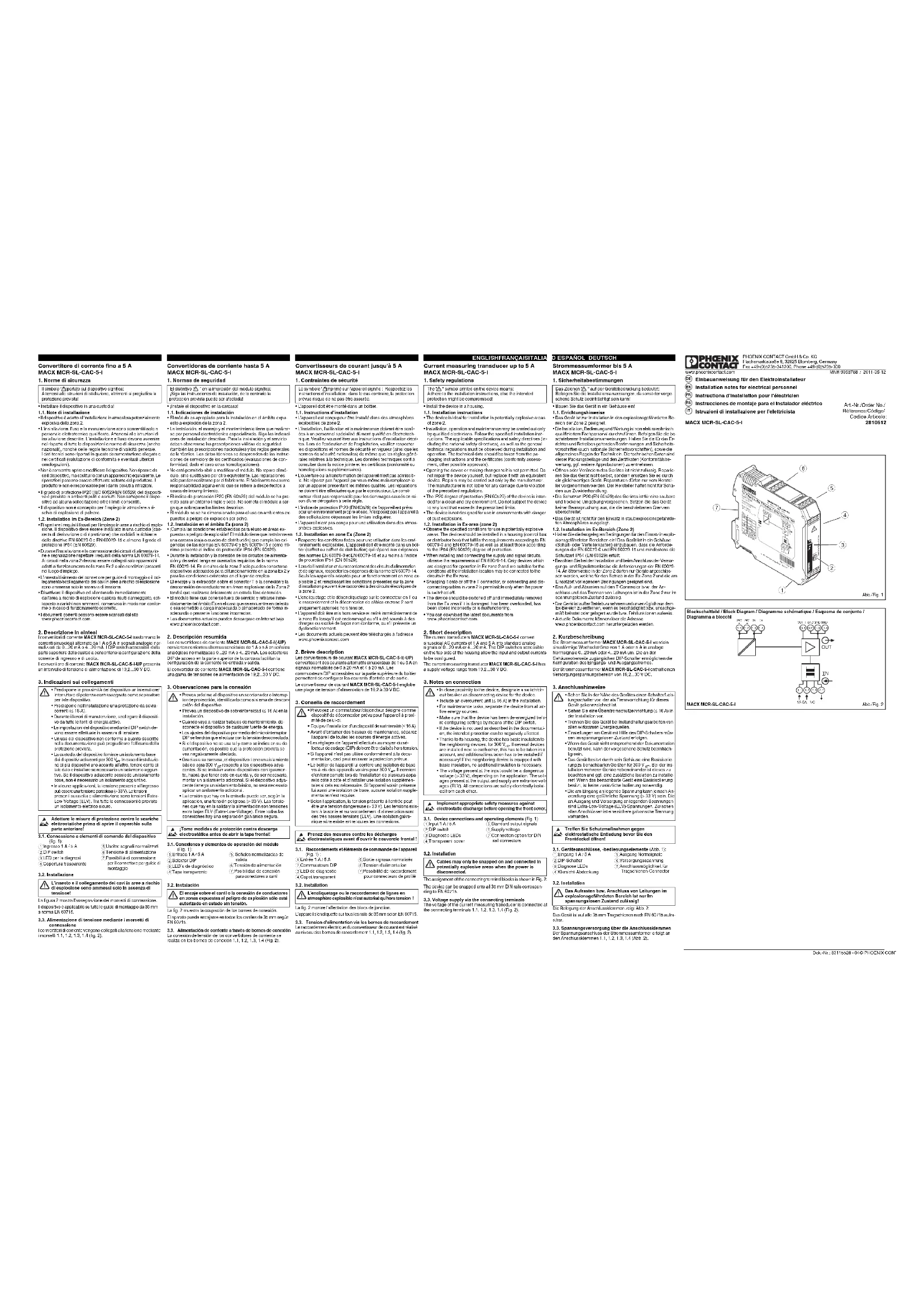

MODE D'EMPLOI MACX MCR-SL-CAC-5-I Phoenix Contact

1. Contraintes de sécurité

• L'appareil doit être monté dans un boîtier. 1.1. Instructions d'installation

• L'appareil est conçu pour être installé dans des atmosphères explosibles de zone 2.

• L'installation, l'utilisation et la maintenance doivent être confi- ées à un personnel spécialisé dûment qualifié en électrotech- nique. Veuillez vous référer aux instructions d'installation décri- tes. Lors de l'exécution et de l'exploitation, veuillez respecter les dispositions et normes de sécurité en vigueur (ainsi que les normes de sécurité nationales) de même que les règles géné- rales relatives à la technique. Les données techniques sont à consulter dans la notice jointe et les certificats (conformité ou homologations supplémentaires).

• L'ouverture ou la transformation de l'appareil n'est pas admissib- le. Ne réparez pas l'appareil par vous-même mais remplacez-le par un appareil présentant les mêmes qualités. Les réparations ne doivent être effectuées que par le constructeur. Le const- ructeur n'est pas responsable pour les dommages causés en rai- son d'une dérogation à cette règle.

• L'indice de protection IP 20 (EN 60529) de l'appareil est prévu pour un environnement propre et sec. N'exposez pas l'appareil à des sollicitations dépassant les limites indiquées.

• L'appareil n'est pas conçu pour une utilisation dans des atmos- phères explosives. 1.2. Installation en zone Ex (Zone 2)

• Respecter les conditions fixées pour une utilisation dans les envi- ronnements explosibles. L'appareil doit être monté dans un boî- tier (coffret ou coffret de distribution) qui répond aux exigences des normes EN 60079-0 et EN 60079-15 et au moins à l'indice de protection IP54 (EN 60529).

• Lors de l'installation et du raccordement des circuits d'alimentation et de signaux, respecter les exigences de la norme EN 60079-14. Seuls les appareils adaptés pour un fonctionnement en zone ex- plosible 2 et remplissant les conditions présentes sur la zone d'installation peuvent être raccordés à des circuits électriques de la zone 2.

• L'encliquetage et le désencliquetage sur le connecteur en T ou le raccordement et la déconnexion de câbles en zone 2 sont uniquement autorisés hors tension.

• L'appareil doit être mis hors service et retiré immédiatement de la zone Ex lorsqu'il est endommagé ou s'il a été soumis à des charges ou stocké de façon non conforme, ou s'il présente un dysfonctionnement.

• Les documents actuels peuvent être téléchargés à l'adresse www.phoenixcontact.com

2. Brève description

Les convertisseurs de courant MACX MCR-SL-CAC-5-I(-UP) convertissent des courants alternatifs sinusoïdaux de 1 ou 5 A en signaux normalisés de 0 à 20 mA et 4 à 20 mA. Les commutateurs DIP accessibles sur la partie supérieure du boîtier permettent de configurer les courants d'entrée et de sortie. Le convertisseur de courant MACX MCR-SL-CAC-5-I englobe une plage de tension d'alimentation de 19,2 à 30 V DC.

3. Conseils de raccordement

3.1. Raccordements et éléments de commande de l'appareil (Fig. 1) : 3.2. Installation La fig. 2 montre l'affectation des blocs de jonction. L’appareil s’encliquette sur tous les rails de 35 mm selon EN 60715. 3.3. Tension d'alimentation via les bornes de raccordement Le raccordement électrique du convertisseur de courant est réalisé au niveau des bornes de raccordement 1.1, 1.2, 1.3, 1.4 (fig. 2). Le symbole " " imprimé sur l'appareil signifie : Respectez les instructions d'installation ; dans le cas contraire, la protection prévue risque de ne pas être assurée.

• Prévoyez un commutateur/disjoncteur désigné comme dispositif de déconnexion prévu pour l'appareil à proxi- mité de celui-ci.

• Equipez l'installation d'un dispositif de surintensité (≤ 16 A).

• Avant d'entamer des travaux de maintenance, séparez l'appareil de toutes les sources d'énergie actives.

• Les réglages de l'appareil effectués au moyen du sé- lecteur de codage (DIP) doivent être réalisés hors tension.

• Si l'appareil n'est pas utilisé conformément à la docu- mentation, ceci peut entraver la protection prévue.

• Le boîtier de l'appareil lui confère une isolation de base vis-à-vis des appareils voisins pour 300 V eff . Il convient d'en tenir compte lors de l'installation de plusieurs appa- reils côte à côte et d'installer une isolation supplémen- taire si cela est nécessaire. Si l'appareil voisin présente lui aussi une isolation de base, aucune isolation supplé- mentaire n'est requise.

• Selon l'application, la tension présente à l'entrée peut être une tension dangereuse (> 33 V). Les tensions exis- tant à la sortie et au raccordement d'alimentation sont des très basses tensions (ELV). Une isolation galva- nique sûre existe entre toutes les connexions. Prenez des mesures contre les décharges électrostatiques avant d'ouvrir le couvercle frontal ! L'encliquetage ou le raccordement de lignes en atmosphère explosible n'est autorisé qu'hors tension ! 1 Entrée 1 A / 5 A 2 Commutateurs DIP 3 LED de diagnostic 4 Capot transparent 5 Sortie signaux normalisés 6 Tension d'alimentation 7 Possibilité de raccordement pour connecteurs de profilé Current measuring transducer up to 5 A

La configuración de señales de entrada/salida deseada se elige con ayuda de los selectores DIP 2 (Fig. 4). En este caso es imprescindible tener en cuenta la dirección del encaje del aparato y del conector para carriles: ¡Pie de encaje 8 abajo y parte enchufable 9 a la izquierda! ¡No conecte en ningún caso la tensión de alimentación directamente al conector a carril! ¡No está autorizada la desalimentación de energía del conector a carril o de módulos individuales! DIP 1 Corriente de entrada (Input) OFF 1 A ON 5 A DIP 2 Corriente de salida (Output) OFF 0...20 mA ON 4...20 mA 3.4. Tension d'alimentation via le connecteur de profilé Le convertisseur de courant dispose en plus de la possibilité de réaliser la tension d'alimentation via le connecteur de profilé ME 22,5 TBUS (réf. : 2707437). En cas d'utilisation de connecteurs de profilé TBUS, mettez-les d'abord dans le profilé (fig. 3) pour le pontage de la tension d'alimentation. Alimentation via le module MACX MCR-SL-CAC-5-I Jusqu'à une consommation totale de courant de 1 A des modules juxtaposés, l'alimentation peut s'effectuer directement sur les blocs de jonction d'un module . Nous recommandons de prévoir un fusible de 1,25 A en amont. Alimentation via l'alimentation du système L'alimentation du système dont le courant de sortie est de 1,5 A établit le contact avec le connecteur de profilé à la tension d'alimentation et permet ainsi d'alimenter plusieurs modules du réseau. Vous avez besoin pour cela des connecteurs de profilé supplémentaires ME 17,5 TBUS (réf. 2709561, 2 ex. par alimentation système).

]Ondulation pour 500 Ω à 20 mA [mV
