Caractéristiques techniques	Module de conversion de signaux, entrée thermocouple, sortie analogique
Plage de température	-200 °C à +1372 °C selon le type de thermocouple
Alimentation	Alimentation par bornes, tension d'alimentation 24 V DC
Utilisation	Idéal pour la mesure de température dans des applications industrielles
Maintenance	Aucune maintenance régulière requise, vérification périodique recommandée
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Dimensions	Compact, dimensions adaptées pour montage sur rail DIN
Poids	Léger, facilitant l'installation
Informations générales	Produit de la marque Phoenix Contact, reconnu pour sa fiabilité

FOIRE AUX QUESTIONS - MINI MCR-2-TC-UI-PT Phoenix Contact

Quel est le rôle du Phoenix Contact MINI MCR-2-TC-UI-PT ?

Le Phoenix Contact MINI MCR-2-TC-UI-PT est un convertisseur de signaux qui permet de transformer les signaux de thermocouples en signaux de tension standard.

Comment alimenter le MINI MCR-2-TC-UI-PT ?

Le MINI MCR-2-TC-UI-PT doit être alimenté avec une tension de 24 VCC. Assurez-vous que la source d'alimentation est correctement connectée avant de l'utiliser.

Comment configurer le MINI MCR-2-TC-UI-PT ?

La configuration du MINI MCR-2-TC-UI-PT peut être effectuée à l'aide des dip-switches situés sur l'appareil. Reportez-vous au manuel d'utilisation pour des instructions détaillées.

Que faire si le signal de sortie est incorrect ?

Vérifiez les connexions des câbles et assurez-vous que le thermocouple est correctement installé. Vous pouvez également vérifier les paramètres de configuration pour vous assurer qu'ils correspondent au type de thermocouple utilisé.

Le MINI MCR-2-TC-UI-PT est-il compatible avec tous les types de thermocouples ?

Le MINI MCR-2-TC-UI-PT est compatible avec plusieurs types de thermocouples, mais il est important de vérifier le manuel pour les spécifications et les types pris en charge.

Quelle est la plage de température du MINI MCR-2-TC-UI-PT ?

La plage de température dépend du type de thermocouple utilisé. Chaque type de thermocouple a ses propres limites de température. Veuillez consulter les spécifications du thermocouple que vous utilisez.

Comment traiter les interférences électromagnétiques ?

Pour minimiser les interférences électromagnétiques, utilisez des câbles blindés et assurez-vous que les connexions sont bien serrées. Évitez également de faire passer les câbles de signal à proximité de sources d'interférence.

Où puis-je trouver le manuel d'utilisation du MINI MCR-2-TC-UI-PT ?

Le manuel d'utilisation peut être téléchargé depuis le site Web de Phoenix Contact ou en contactant leur service client pour obtenir une copie.

Y a-t-il des précautions de sécurité à respecter lors de l'utilisation du MINI MCR-2-TC-UI-PT ?

Oui, il est important de suivre toutes les instructions de sécurité fournies dans le manuel d'utilisation. Évitez les environnements humides et assurez-vous que l'appareil est correctement isolé.

MODE D'EMPLOI MINI MCR-2-TC-UI-PT Phoenix Contact

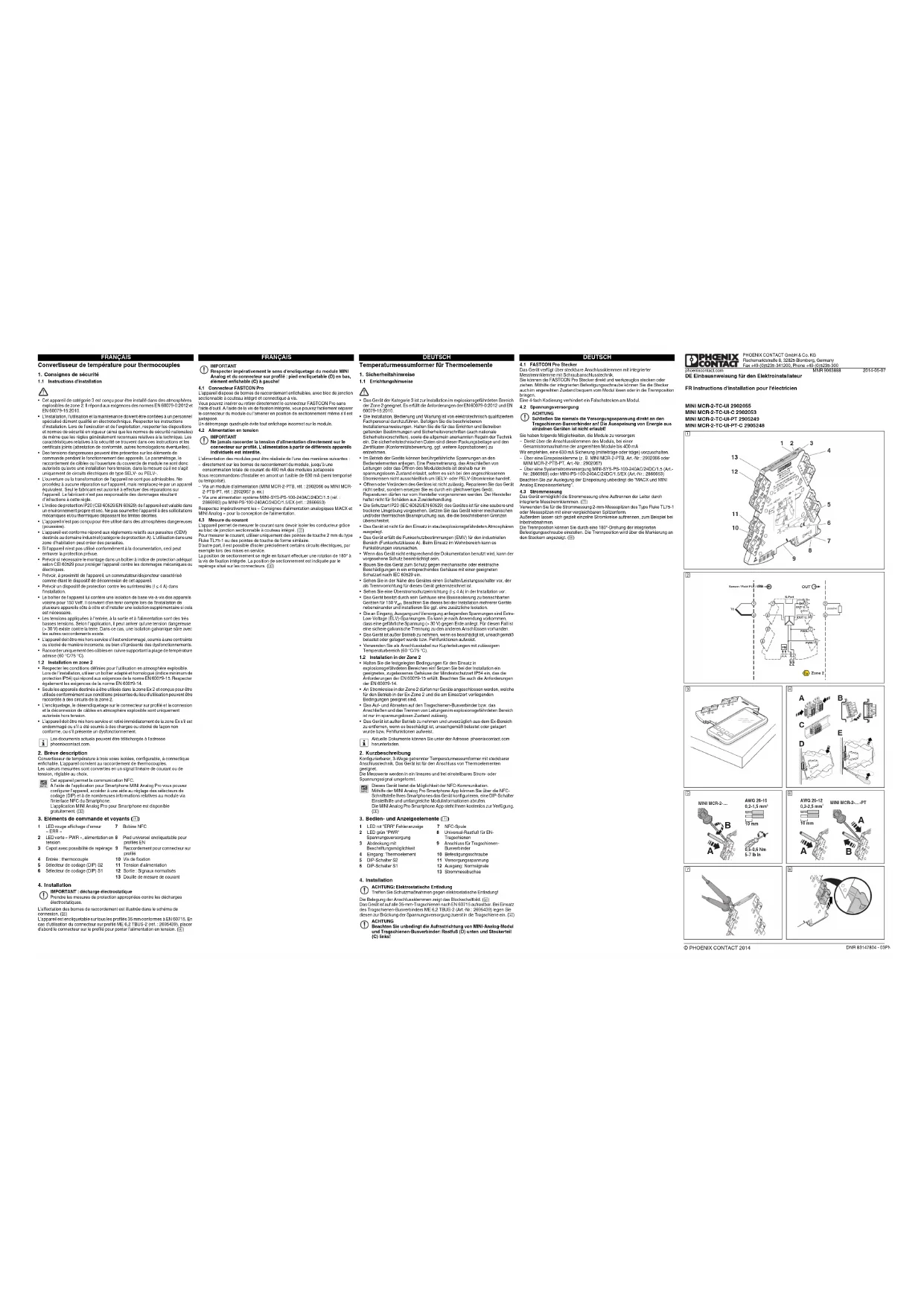

10 mm DE Einbauanweisung für den Elektroinstallateur FR Instructions d'installation pour l'électricien 2014-05-07 © PHOENIX CONTACT 2014

1. Consignes de sécurité

1.1 Instructions d'installation

• Cet appareil de catégorie 3 est conçu pour être installé dans des atmosphères explosibles de zone2. Il répond aux exigences des normes EN 60079-0:2012 et EN 60079-15:2010.

• L’installation, l’utilisation et la maintenance doivent être confiées à un personnel spécialisé dûment qualifié en électrotechnique. Respecter les instructions d'installation. Lors de l’exécution et de l’exploitation, respecter les dispositions et normes de sécurité en vigueur (ainsi que les normes de sécurité nationales) de même que les règles généralement reconnues relatives à la technique. Les caractéristiques relatives à la sécurité se trouvent dans ces instructions et les certificats joints (attestation de conformité, autres homologations éventuelles).

• Des tensions dangereuses peuvent être présentes sur les éléments de commande pendant le fonctionnement des appareils. Le paramétrage, le raccordement de câbles ou l'ouverture du couvercle de module ne sont donc autorisés qu'avec une installation hors tension, dans la mesure où il ne s'agit uniquement de circuits électriques de type SELV- ou PELV-.

• L'ouverture ou la transformation de l'appareil ne sont pas admissibles. Ne procédez à aucune réparation sur l'appareil, mais remplacez-le par un appareil équivalent. Seul le fabricant est autorisé à effectuer des réparations sur l’appareil. Le fabricant n’est pas responsable des dommages résultant d’infractions à cette règle.

• L’indice de protection IP20 (CEI60529/EN60529) de l’appareil est valable dans un environnement propre et sec. Ne pas soumettre l’appareil à des sollicitations mécaniques et/ou thermiques dépassant les limites décrites.

• L’appareil n’est pas conçu pour être utilisé dans des atmosphères dangereuses (poussière).

• L'appareil est conforme répond aux règlements relatifs aux parasites (CEM) destinés au domaine industriel (catégorie de protectionA). L'utilisation dans une zone d'habitation peut créer des parasites.

• Si l'appareil n'est pas utilisé conformément à la documentation, ceci peut entraver la protection prévue.

• Prévoir si nécessaire le montage dans un boîtier à indice de protection adéquat selon CEI 60529 pour protéger l'appareil contre les dommages mécaniques ou électriques.

• Prévoir, à proximité de l'appareil, un commutateur/disjoncteur caractérisé comme étant le dispositif de déconnexion de cet appareil.

• Prévoir un dispositif de protection contre les surintensités (I ≤ 4 A) dans l'installation.

• Le boîtier de l'appareil lui confère une isolation de base vis-à-vis des appareils voisins pour 150Veff. Il convient d'en tenir compte lors de l'installation de plusieurs appareils côte à côte et d'installer une isolation supplémentaire si cela est nécessaire.

• Les tensions appliquées à l'entrée, à la sortie et à l'alimentation sont des très basses tensions. Selon l'application, il peut arriver qu'une tension dangereuse (>30V) existe contre la terre. Dans ce cas, une isolation galvanique sûre avec les autres raccordements existe.

• L'appareil doit être mis hors service s'il est endommagé, soumis à une contrainte ou stocké de manière incorrecte, ou bien s'il présente des dysfonctionnements.

• Raccorder uniquement des câbles en cuivre supportant la plage de température admise (60°C/75°C).

1.2 Installation en zone2

• Respecter les conditions définies pour l'utilisation en atmosphère explosible. Lors de l’installation, utiliser un boîtier adapté et homologué (indice minimum de protection IP54) qui répond aux exigences de la norme EN 60079-15. Respecter également les exigences de la norme EN60079-14.

• Seuls les appareils destinés à être utilisés dans la zone Ex 2 et conçus pour être utilisés conformément aux conditions présentes du lieu d'utilisation peuvent être raccordés à des circuits de la zone 2.

• L’encliquetage, le désencliquetage sur le connecteur sur profilé et la connexion et la déconnexion de câbles en atmosphère explosible sont uniquement autorisés hors tension.

• L’appareil doit être mis hors service et retiré immédiatement de la zone Ex s’il est endommagé ou s’il a été soumis à des charges ou stocké de façon non conforme, ou s’il présente un dysfonctionnement.

2. Brève description

Convertisseur de température à trois voies isolées, configurable, à connectique enfichable. L'appareil convient au raccordement de thermocouples. Les valeurs mesurées sont converties en un signal linéaire de courant ou de tension, réglable au choix.

3. Eléments de commande et voyants ()

L'affectation des bornes de raccordement est illustrée dans le schéma de connexion. () L'appareil est encliquetable sur tous les profilés 35mm conformes à EN60715. En cas d'utilisation du connecteur sur profilé ME6,2TBUS-2 (réf.: 2695439), placer d'abord le connecteur sur le profilé pour ponter l'alimentation en tension. () Les documents actuels peuvent être téléchargés à l'adresse phoenixcontact.com. Cet appareil permet la communication NFC. A l'aide de l'application pour Smartphone MINI Analog Pro vous pouvez configurer l'appareil, accéder à une aide au réglage des sélecteurs de codage (DIP) et à de nombreuses informations relatives au module via l'interface NFC du Smartphone. L'application MINI Analog Pro pour Smartphone est disponible gratuitement. () 1 LED rouge affichage d'erreur «ERR» 7 Bobine NFC 2 LED verte «PWR», alimentation en tension 8 Pied universel encliquetable pour profilés EN 3 Capot avec possibilité de repérage 9 Raccordement pour connecteur sur profilé 4 Entrée: thermocouple 10 Vis de fixation 5 Sélecteur de codage (DIP) S2 11 Tension d’alimentation 6 Sélecteur de codage (DIP) S1 12 Sortie: Signaux normalisés 13 Douille de mesure de courant IMPORTANT: décharge électrostatique Prendre les mesures de protection appropriées contre les décharges électrostatiques.

4.1 Connecteur FASTCON Pro

L'appareil dispose de bornes de raccordement enfichables, avec bloc de jonction sectionnable à couteau intégré et connectique à vis. Vous pouvez insérer ou retirer directement le connecteur FASTCON Pro sans l'aide d'outil. A l'aide de la vis de fixation intégrée, vous pouvez facilement séparer le connecteur du module ou l'amener en position de sectionnement même s'il est juxtaposé. Un détrompage quadruple évite tout enfichage incorrect sur le module.

4.2 Alimentation en tension

L'alimentation des modules peut être réalisée de l'une des manières suivantes: – directement sur les bornes de raccordement du module, jusqu'à une consommation totale de courant de 400mA des modules juxtaposés Nous recommandons d'installer en amont un fusible de 630 mA (semi temporisé ou temporisé). – Via un module d’alimentation (MINI MCR-2-PTB, réf.: 2902066 ou MINI MCR- 2-PTB-PT, réf.: 2902067 p.ex.) – Via une alimentation système MINI-SYS-PS-100-240AC/24DC/1.5 (réf.: 2866983) pu MINI-PS-100-240AC/24DC/1.5/EX (réf.: 2866653) Respectez impérativement les «Consignes d'alimentation analogiques MACX et MINI Analog» pour la conception de l'alimentation.

4.3 Mesure du courant

L'appareil permet de mesurer le courant sans devoir isoler les conducteur grâce au bloc de jonction sectionnable à couteau intégré. () Pour mesurer le courant, utiliser uniquement des pointes de touche 2mm du type Fluke TL75-1 ou des pointes de touche de forme similaire. D'autre part, il est possible d'isoler précisément certains circuits électriques, par exemple lors des mises en service. La position de sectionnement se règle en faisant effectuer une rotation de 180° à la vis de fixation intégrée. La position de sectionnement est indiquée par le repérage situé sur les connecteurs. () IMPORTANT Respecter impérativement le sens d'encliquetage du module MINI Analog et du connecteur sur profilé: pied encliquetable (D) en bas, élément enfichable (C) à gauche! IMPORTANT Ne jamais raccorder la tension d'alimentation directement sur le connecteur sur profilé. L'alimentation à partir de différents appareils individuels est interdite. Temperaturmessumformer für Thermoelemente

Caractéristiques générales Allgemeine Daten Tension d'alimentation U

Pour le repérage des appareils, des étiquettes standards imprimables UCT-EM... ou UC-EMLP sont disponibles (peuvent également être imprimées selon les indications du client). De plus, les couvercles sont suffisamment larges pour pouvoir utiliser tout type d'étiquette collante (SK 5,0 WH:REEL p. ex.) sans recouvrir les LED des voyants de diagnostic.

4.5 Surveillance défauts FM

Les défaillances du module ou de l'alimentation, mais aussi les erreurs détectées dans l'entrée de signal du module sont signalées via le connecteur sur profilé au module de surveillance des défauts de même forme MINI MCR-2-FM-RC (référence: 2904504) ou MINI MCR-2-FM-RC-PT (référence: 2904508). Ce dernier signalise l'erreur en envoyant un message via un contact NF. Un module de surveillance des défauts n'est nécessaire qu'une seule fois en association. Une analyse isolée des amplificateurs-séparateurs MINI Analog Pro (au maximum 115) est superflue. Le comportement du contact de surveillance des erreurs en fonction des différentes configurations des sélecteurs de codage (DIP) est indiqué dans le tableau correspondant de la fiche technique disponible à l'adresse phoenixcontact.net/products.

L'appareil est livré dans la configuration standard suivante: Capteur TC type J CEI 584; compensation de soudure froide «ON»; - 200...1200°C; sortie 4...20 mA; analyse des défauts selon NE43 (downscale); le contact surveillance défauts réagit à tous les défauts. Une configuration peut également être réalisée sans tension d’alimentation. Pour plus d'informations concernant les différentes configurations possibles, consulter la fiche technique à l'adresse phoenixcontact.net/products.

5.1 Configuration via sélecteur de codage (DIP) ()

À la livraison, tous les commutateurs DIP sont en position «OFF». Configurer les commutateurs DIP conformément à l’application prévue à l’aide du tableau ci-contre.

5.2 Configuration via logiciel

La configuration via logiciel met à disposition non seulement la configuration des sélecteurs de codage (DIP), mais aussi des options étendues de configuration ainsi qu'une fonction de surveillance. Deux solutions logicielles gratuites sont disponibles sur Internet pour être téléchargées. – Logiciel standard ANALOG-CONF – Solutions FTD/DTM: application cadre FTD et paquets DTM

5.3 Configuration via application MINI Analog Pro ()

La configuration via application dispose d'options de configuration étendues, en plus de la configuration des sélecteurs de codage (DIP). A l'aide de l'application MINI Analog Pro pour Smartphone, vous pouvez configurer le module sans adaptateur de programmation supplémentaire, via l'interface NFC du Smartphone, sans câble. Utiliser l'adaptateur de programmation IFS-USB-PROG-ADAPTER (référence: 2811271) ou le NFC-USB-PROG-ADAPTER (référence: 2900013) pour raccorder l'appareil et le PC. ()

6. Voyants de diagnostic et d’état

LED verte PWR Tension d’alimentation Allumée Tension d'alimentation établie LED rouge ERR Affichage d'erreur ou mode de simulation Clignote rapidement (2,8Hz) Erreur capteur ou configuration du sélecteur de codage (DIP) erronée Clignote lentement (1,4Hz) Mode simulation Allumée Erreur interne d'appareil
