Caractéristiques techniques	Module d'interface MINI MCR-SL-UI-UI-NC
Tension d'alimentation	24 V DC
Type de signal	Signal analogique et numérique
Plage de température de fonctionnement	-20 °C à +60 °C
Dimensions	12 mm de large
Utilisation	Interface entre les capteurs et les systèmes de contrôle
Maintenance et réparation	Vérification régulière des connexions et de l'alimentation
Sécurité	Conforme aux normes de sécurité électriques
Informations générales	Produit de la marque Phoenix Contact, reconnu pour sa fiabilité

FOIRE AUX QUESTIONS - MINI MCR-SL-UI-UI-NC Phoenix Contact

Qu'est-ce que le Phoenix Contact MINI MCR-SL-UI-UI-NC ?

Le Phoenix Contact MINI MCR-SL-UI-UI-NC est un convertisseur de signaux qui permet de transformer des signaux analogiques et numériques. Il est conçu pour des applications industrielles.

Comment installer le MINI MCR-SL-UI-UI-NC ?

Pour installer le MINI MCR-SL-UI-UI-NC, suivez les instructions du manuel d'utilisation, en vous assurant de respecter les connexions électriques et les spécifications de montage.

Quels sont les problèmes courants lors de l'utilisation du produit ?

Les problèmes courants incluent des connexions incorrectes, des signaux erronés, ou un manque d'alimentation. Vérifiez toujours les câblages et les sources d'alimentation.

Comment résoudre un problème de signal erroné ?

Pour résoudre un problème de signal erroné, vérifiez d'abord les connexions des fils et assurez-vous que les paramètres de configuration sont corrects. Testez également les appareils d'entrée.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être trouvé sur le site officiel de Phoenix Contact dans la section de support ou dans l'emballage du produit.

Le produit est-il compatible avec d'autres appareils ?

Oui, le MINI MCR-SL-UI-UI-NC est conçu pour être compatible avec de nombreux appareils industriels. Vérifiez les spécifications techniques pour assurer la compatibilité.

Comment effectuer un diagnostic sur le produit ?

Pour effectuer un diagnostic, utilisez un multimètre pour vérifier les tensions et les courants aux points de connexion, et consultez le manuel pour les procédures de test spécifiques.

Quel est le temps de réponse du produit ?

Le temps de réponse varie selon l'application, mais est généralement très rapide. Consultez les spécifications techniques pour plus de détails.

Quelle est la garantie offerte pour le produit ?

La garantie standard pour le MINI MCR-SL-UI-UI-NC est de 2 ans, mais cela peut varier selon le revendeur. Vérifiez les conditions de garantie spécifiques.

Comment contacter le support technique de Phoenix Contact ?

Vous pouvez contacter le support technique de Phoenix Contact via leur site web, par téléphone ou par e-mail. Les coordonnées sont disponibles dans la section contact.

MODE D'EMPLOI MINI MCR-SL-UI-UI-NC Phoenix Contact

Amplificateur-séparateur à 3 voies configurable

INTERFACE

Fiche technique

101945_fr_03

Le MINI MCR-SL-UI-UI... de 6,2 mm d'épaisseur est un amplificateur-séparateur à 3 voies configurable utilisé pour l'isolation galvanique, la conversion, l'amplification et le filtrage des signaux normalisés standard.

Côté entrée et sortie, les signaux normalisés analogiques 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V, 2 ... 10 V, 0 ... 5 V ou 1 ... 5 V avec isolation galvanique sont disponibles.

Les sélecteurs de codage (DIP) accessibles sur le côté du boîtier permettent de configurer les plages des signaux d'entrée et de sortie.

L'alimentation en tension (19,2 ... 30 V DC) peut s'effectuer au choix via les bornes de raccordement « 3 »/« 4 » ou« 7 »/ « 8 » des modules ou par groupes via le connecteur sur profilé. Pour cela, voir également la section « Alimentation en tension ».

Caractéristiques

• Amplificateur-séparateur à 3 voies configurable
• Plage du signal d'entrée et de sortie configurable via le sélecteur de codage (DIP)
  – Homologation pour zone Ex 2 (nA)
• Raccordement à vis ou à ressort possible
• Avec ou sans configuration

Attention : utilisation conforme en atmosphères explosibles

Le module est un matériel électrique de catégorie 3. Suivez les instructions décrites lors du montage et respectez impérativement les "Consignes de sécurité et instructions d'installation".

Assurez-vous de toujours travailler avec la documentation actuelle.

Elle peut être téléchargée sur internet à l'adresse suivante: www.phoenixcontact.net/catalog au niveau de l'article.

La présente fiche technique est valable pour les produits répertoriés à la page suivante :

2 S o m m a i r e

1 Description .... 1
2 Sommaire 2
3 Références....3
4 Caractéristiques techniques .... 4
5 Normes de sécurité et instructions d'installation....6
6 Installation....7
7 Configuration 9
8 Etalonnage 10
9 Exemple d'application / de raccordement.... 10

3 Références

Description Type Réf. Condit.

Amplificateur séparateur MCR à trois voies, avec entrée/sortie configurable via commutateur DIP, pour l'isolation galvanique de signaux analogiques, à raccordement vissé, configuration de commande

Amplificateur séparateur MCR à trois voies, avec entrée/sortie configurable via commutateur DIP, pour l'isolation galvanique de signaux analogiques, à raccordement à ressort, configuration de commande

Amplificateur séparateur MCR à trois voies, pour l'isolation galvanique de signaux analogiques, avec entrée/sortie configurable via commutateur DIP, à raccordement vissé, configuration standard

Amplificateur séparateur MCR à trois voies, avec entrée/sortie configurable via commutateur DIP, pour l'isolation galvanique de signaux analogiques, à raccordement à ressort, configuration standard

Accessoires Type Réf. Condit.

Connecteur-bus sur profilé (T-BUS), 5 pôles, pour le pontage de la tension d'alimentation, encliquetable sur profilé NS 35/... selon EN 60715

Blocs de jonction d'alimentation MCR pour l'alimentation de plusieurs modules MINI-ANALOG via le connecteur-bus sur profilé, à raccordement vissé, consommation de courant jusqu'à 2 A max.

Blocs de jonction d'alimentation MCR pour l'alimentaiton de plusieurs modules MINI-ANALOG via le connecteur-bus sur profilé, à raccordement à ressort, consommation de courant jusqu'à 2 A max.

Alimentation pour profilés, à découpage primaire, type étroit, sortie : 24 V DC / 1,5 A

Alimentation pour profilés, à découpage primaire, type étroit, sortie : 24 V DC / 1,5 A, homologation ATEX

Huit convertisseurs de signaux MINI Analog avec mode de raccordement vissé peuvent être reliés à une commande en chaîne ouverte au moyen de l'adaptateur système, impliquant un travail de câblage et un risque d'erreur de câblage minimes.

Couvercle transparent orientable pour modules MINI MCR avec possibilités de repérage supplémentaires par ruban d'étiquettes et repérage ZB plat 6,2 mm

Etiquette pour repérage élargi de modules MINI MCR en association avec MINI MCR-DKL

(la configuration standard est indiquée comme exemple)

Référence

Plage d'entrée

Plage de sortie

Certificat de calibrage usine CCU

2864383	/	IN03	/	OUT01	/	NONE
2864383!...-UI-UI	IN01	! 0...20 mA	OUT01	! 0...20 mA	NONE	! sans CCU
	IN02	! 4...20 mA	OUT02	! 4...20 mA	YES	! avec CCU (contre paiement)
	IN03	! 0...10 V	OUT03	! 0...10 V
	IN04	! 2...10 V	OUT04	! 2...10 V
2864710!...-UI-UI-SP	IN05	! 0...5 V	OUT05	! 0...5 V	YESPLUS	! CCU avec 5 points de mesure (contre paiement)
	IN06	! 1...5 V	OUT06	! 1...5 V

4 Caractéristiques techniques

Entrée
Configurable/programmable oui, préconfiguré

Signal d'entrée tension 0 V ... 10 V	0 V ... 5 V1 V ... 5 V2 V ... 10 V
Signal d'entrée tension maximale 30 V
Signal d'entrée courant 0 mA ... 20 mA	4 mA ... 20 mA
Signal d'entrée courant maximal 50 mA
Résistance d'entrée entrée tension env. 100 kΩ
Résistance d'entrée entrée courant env. 50 Ω

Sortie

Signal de sortie tension 0 V ... 10 V
	0 V ... 5 V
	1 V ... 5 V
	2 V ... 10 V
Signal de sortie tension maximale env. 12,5 V
Tension de marche à vide env. 12,5 V
Signal de sortie courant 0 mA ... 20 mA	4 mA ... 20 mA
Signal de sortie courant maximal	28 mA
Configurable/programmable oui, préconfiguré
Courant de court-circuit	env. 22 mA
Charge/charge de sortie Sortie tension	≥ 10 k
Ondulation	< 20 mV _CC (à 50
Charge/charge de sortie Sortie courant	< 500 (pour 2

Alimentation

Tension nominale d'alimentation	24 V DC
Plage de tension d'alimentation	19,2 V DC ... 30 V DC (le connecteur-bus sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, s'encliquette sur les profilés de 35 mm selon EN 60715)
Courant max. absorbé	< 19 mA (Sortie courant, pour 24 V DC avec charge)< 9 mA (Tension de sortie, pour 24 V DC avec charge)
Consommation de puissance	< 450 mW (Sortie courant)< 200 mW (Sortie tension)

Caractéristiques générales

Fréquence limite (3 dB) env. 100 Hz
Erreur de transmission max.	≤ 0,1 % (de la déviation maximale)< 0,4 % (sans compensation)
Coefficient de température typ. < 0,002 %/K
Coefficient de température max. < 0,01 %/K
Réponse indicielle (10-90 %) env. 3,2 ms
Isolation galvanique Isolation de base selon EN 61010
Catégorie de surtension II
Emplacement pour le montage Indifférent
Indice de protection IP20
Degré de pollution 2
Tension d'isolement assignée 50 V AC/DC
Tension d'essai : entrée / sortie / alimentation 1,5 kV (50 Hz, 1 min.)
Dimensions I / H / P	6,2 mm / 93,1 mm / 102,5 mm
Version du boîtier	PBT vert
Caractéristiques de raccordement	Raccordement vissé	Raccordement à ressort
Section de conducteur rigide	0,14 mm^2 ... 2,5 mm^2	0,2 mm^2 ... 2,5 mm^2
Section de conducteur souple	0,2 mm^2 ... 2,5 mm^2	0,2 mm^2 ... 2,5 mm^2
Longueur à dénuder	12 mm	8 mm
Conditions d'environnement
Température ambiante (fonctionnement)	-20 °C ... 65 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Conformité à la directive CEM 2004/108/CE
Immunité selon EN 61000-6-2
Emissions selon EN 61000-6-4
Conformité / Homologations
Conformité	Conformité CE
ATEX	II 3 G Ex nA II T4 X
UL, USA/Canada	UL 508 Recognized
UL, USA/Canada	Classe I, div.2, groupes A, B, C, D T5
Constructions navales	GL EMC 2 D

5 Normes de sécurité et instructions d'installation

5.1 Instructions d'installation

– L'appareil est conçu pour être installé dans des environnements explosibles de zone 2.
- L'installation, l'utilisation et la maintenance doivent être confiées à un personnel spécialisé dûment qualifié en électrotechnique. Respecter les instructions d'installation décrites. Lors de l'installation et de l'utilisation, respecter les dispositions et prescriptions de sécurité en vigueur (y compris les prescriptions nationales en la matière) de même que les règles générales relatives à la technique. Les caractéristiques techniques sont à consulter dans la notice jointe et les certificats (conformité ou homologations supplémentaires).
– L'ouverture ou la transformation de l'appareil ne sont pas admissibles. Ne procédez vous-même à aucune réparation sur l'appareil : remplacez-le par un appareil équivalent. Les réparations ne doivent être effectuées que par le constructeur. Le constructeur n'est pas responsable pour les dommages causés en raison d'une dérogation à cette règle.
- L'indice de protection IP 20 (EN 60529) de l'appareil est prévu pour un environnement propre et sec. N'exposez pas l'appareil à des sollicitations dépassant les limites indiquées.
– L'appareil n'est pas conçu pour une utilisation dans des atmosphères explosives.

5.2 Installation en zone Ex (Zone 2)

• Respecter les conditions fixées pour une utilisation dans des environnements explosibles !
• L'appareil doit être monté dans un boîtier (coffret ou coffret de distribution) qui répond aux exigences des normes EN60079-15 et au moins à l'indice de protection IP54 (EN 60529).
• Lors de l'installation et du raccordement des circuits d'alimentation et de signaux, respecter les exigences de la norme EN 60079-14. Seuls les appareils adaptés pour un fonctionnement en zone explosive 2 et remplissant les conditions présentes sur la zone d'installation peuvent être raccordés à des circuits électriques de la zone 2.
• L'encliquetage et le désencliquetage sur le connecteur en T ou le raccordement et débranchement des câbles dans des zones explosives ne doivent s'effectuer que hors tension.
  – L'appareil doit être mis hors service et retiré immédiate-ment de la zone Ex lorsqu'il est endommagé ou s'il a été soumis à des charges ou stocké de façon non conforme, ou s'il présente un dysfonctionnement.
  – Les documents actuels peuvent être téléchargés à l'adresse www.phoenixcontact.net/catalog.

6 Installation

Attention : décharge électrostatique !

Le dispositif contient des éléments pouvant être endommagés ou détruits par des décharges électrostatiques. Lors de la manipulation de l'appareil, respecter les mesures de sécurité nécessaires en matière de décharges électrostatiques (ESD) conformément à EN 61340-5-1 et EN 61340-5-2.

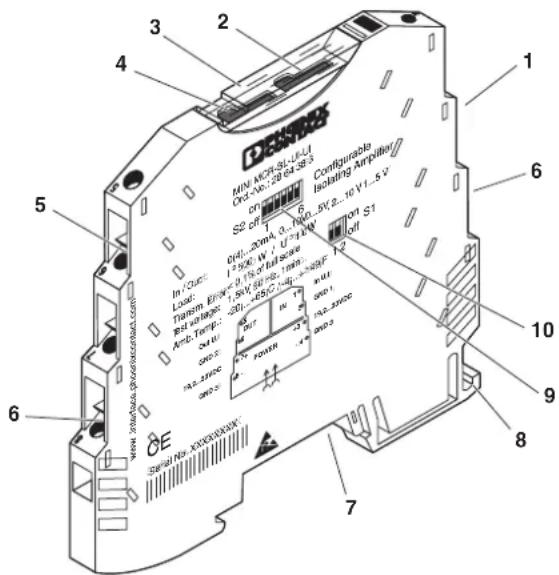

6.2 Composition

MIN.10C-3L-14U Ord. No.: 25e4-35.3 S2 off: Configurable Isolating Amp/low/ On: 20mA, 0V, On: 5V, 2.16V, 1.5V In: Cdc: Transit. E/F/C=0, 1.5V, 5.5V, 1.5V Att: Temp: -SD: -E/S/C Lift: -SD: -E/S/C Lift: -SD: -E/S/C Lift: -SD: -E/S/C Lift: -SD: -E/S/C Lift: -SD: -E/S/C Lift: -SD: -E/S/C Lift: -SD: -E/S/C Lift: -SD: -E/S/C Lift: -SD: -E/S/C Lift: -SD: -E/S/C LIFT: Off Signal ID: XXXXXXXXX: 7 8 9 10 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10

Fig. 1 Composition

1. Entrée : Signaux normalisés
2. Capot
3. Potentiomètre pour étalonnage
4. Rainure pour bande de repérage ZBF 6
5. Sortie : Signaux normalisés
6. Tension d'alimentation
7. Possibilité de raccordement pour connecteur sur profilé
8. Pied universel encliquetable pour profilé EN
9. Sélecteur de codage (DIP) S2
10. Sélecteur de codage (DIP) S1

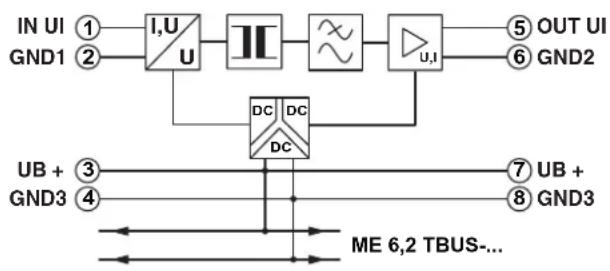

6.3 Schéma synoptique

Fig. 2 Diagramme schématique

6.4 Alimentation en tension

Attention :

Ne jamais raccorder la tension d'alimentation directement sur le connecteur de profilé ! L'alimentation à partir du connecteur sur profilé ou des différents modules individuels est interdite !

Alimentation via le module

Jusqu'à une consommation totale de courant de 400 mA des modules juxtaposés, l'alimentation peut s'effectuer directement sur les blocs de jonction du module.

Nous recommandons de prévoir un fusible de 400 mA en amont.

Alimentation via un module d'alimentation

Les modules d'alimentation MINI MCR-SL-PTB (référence 2864134) ou MINI MCR-SL-PTB-SP (référence 2864147), de forme semblable, s'utilisent pour alimenter le connecteur-bus pour profilé en tension.

Nous recommandons de prévoir un fusible de 2 A en amont.

Alimentation via un alimentation système

L'alimentation système, dont le courant de sortie est de 1,5 A, établit le contact avec le connecteur-bus pour profilé à la tension d'alimentation et permet ainsi d'alimenter plusieurs modules du réseau.

- MINI-SYS-PS-100-240AC/24DC/1.5 (référence 2866983)

- Atmosphères explosibles : MINI-PS-100-240AC/24DC/1.5/EX (référence 2866653)

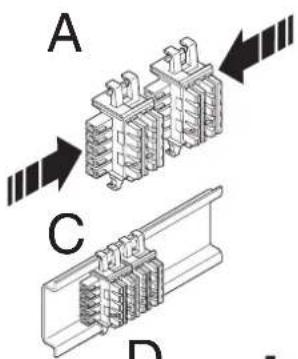

6.5 Montage

A C D

Fig. 3 Montage et démontage

• Montez le module sur un profilé EN 60715 de 35 mm.
• Pour utiliser le connecteur sur profilé, insérez-le d'abord dans le profilé (voir A -C, ). Il sert au pontage de l'alimentation en tension. Dans ce cas, respectez impérativement le sens d'encliquetage du module et du connecteur sur profilé : Pied encliquetable en bas et élément enfichable à gauche !

6.6 Raccordement des câbles

Le MINI MCR-SL-UI-UI... existe avec deux variantes de raccordement :

• Bornes à vis (pour MINI MCR-SL-UI-UI)
• BJ par tension à ressort (pour MINI MCR-SL-UI-UI-SP)

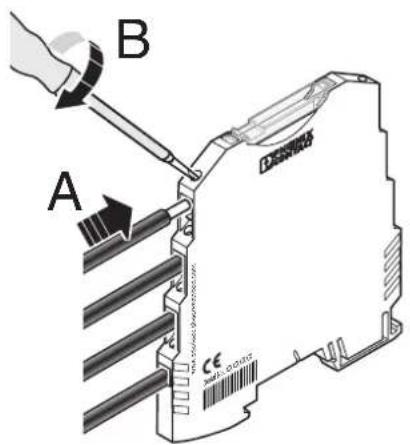

Vis:

A B DISHI CE 01-02-03

Fig. 4 Raccordement vissé

• Enfichez le conducteur dans la borne de raccordement correspondante.
• Serrez la vis dans l'ouverture de la borne de raccordement à l'aide d'un tournevis.

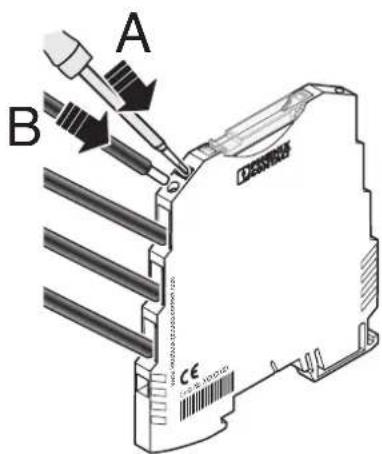

Raccordement à ressort :

A B CE 100% 100%

Fig. 5 Raccordement à ressort

• Placez un tournevis dans l'ouverture du bloc de jonction.
• Enfichez le conducteur dans la borne de raccordement correspondante.

7 Configuration

Les sélecteurs de codage (DIP) S1 et S2 permettent de définir la combinaison de la plage du signal d'entrée et de sortie (voir "Tableau de configuration").

Configuration standard

S'il existe une "variante NC" (MINI MCR-SL-UI-UI-NC ou MINI MCR-SL-UI-UI-SP-NC), l'appareil bénéficie de la configuration standard :

- Entrée 0...10 V

- Sortie 0...20 mA

(tous les sélecteurs de codage (DIP) sur la position "off", erreur de transmission < 0,1 %).

7.1 Tableau de configuration

Un potentiomètre permettant un réglage fin des signaux analogiques après modification de la configuration des sélecteurs de codage (DIP) se trouve sous le capot.

Le potentiomètre permet d'améliorer la précision de < 0,4% à < 0,1% après modification du réglage des sélecteurs de codage (DIP).

Le module est étalonné en fonction de la valeur de sortie finale :

• Branchez une source de calibrage à l'entrée de l'amplificateur-séparateur et indiquez la valeur de fin du signal d'entrée défini.
• À l'aide du potentiomètre, réglez la valeur exacte de fin du signal de sortie défini.

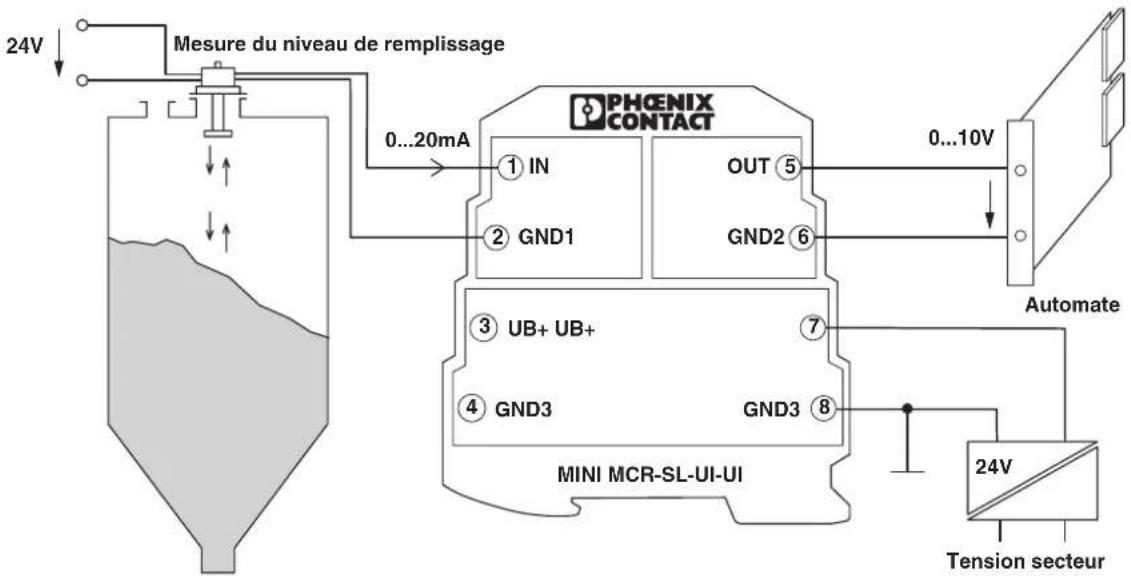

9 Exemple d'application / de raccordement

Fig. 6 Exemple d'application
