QUINT-BUFFER/24DC/40 - Batterie portable Phoenix Contact - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module tampon (batterie portable)
Marque	Phoenix Contact
Modèle	QUINT-BUFFER/24DC/40
Tension d'entrée nominale	24 V DC
Courant de sortie maximal	40 A
Tension de sortie nominale	24 V DC (dépend de la tension d'entrée)
Seuil de commutation	Variable (fixe ou réglable)
Indicateur d'état	LED Power Good (verte) et signal Power Good High
Fonctions principales	Alimentation de secours pour charges critiques, commutation électronique et accumulation d'énergie
Montage	Horizontal, bornes d'entrée DC en bas
Refroidissement	Convection naturelle, espace libre 5 cm en haut et en bas
Protection	Ne pas travailler sous tension, utiliser un coupe-circuit en amont
Entretien	Aucun entretien nécessaire, réparations par le fabricant uniquement
Raccordement	Avec ou sans découplage entrée/sortie
Conformité	Respecter les prescriptions nationales de sécurité
Utilisation	Pour personnel qualifié uniquement

FOIRE AUX QUESTIONS - QUINT-BUFFER/24DC/40 Phoenix Contact

Qu'est-ce que le QUINT-BUFFER/24DC/40 ?

C'est un module tampon (batterie portable) de Phoenix Contact qui permet de maintenir l'alimentation des charges critiques en cas de défaillance de l'alimentation principale.

Quelle est la tension d'entrée nominale ?

La tension d'entrée nominale est de 24 V DC.

Quel est le courant de sortie maximal ?

Le courant de sortie maximal est de 40 A (comme indiqué dans le modèle).

Comment installer le module tampon ?

Montage en position horizontale avec les bornes d'entrée DC en bas. Assurer une convection suffisante en laissant 5 cm d'espace libre au-dessus et en dessous. Utiliser des câbles en cuivre adaptés et des embouts pour câbles flexibles.

Quelles sont les consignes de sécurité importantes ?

Ne jamais travailler sur un module sous tension. Utiliser un coupe-circuit en amont pour protéger les câbles. Seul un personnel qualifié doit installer et utiliser l'appareil. Respecter les prescriptions nationales de sécurité.

Que signifie la LED Power Good ?

La LED Power Good (verte) indique le fonctionnement normal. Si elle est allumée, le module est en service. Si elle est éteinte, la fonction buffer est active ou le module est en charge.

Le module nécessite-t-il un entretien ?

Le module ne nécessite aucun entretien. Les réparations doivent être effectuées uniquement par le fabricant.

Peut-on raccorder plusieurs modules en parallèle ?

D'après la notice, le montage en parallèle est autorisé (mentionné dans les caractéristiques générales). Consultez la fiche technique pour les détails.

Quelle est la température ambiante de fonctionnement ?

La température ambiante de fonctionnement n'est pas précisée dans la notice, mais le câble cuivre est adapté pour des températures de service jusqu'à 75 °C ambiante.

Comment raccorder le module avec découplage ?

La notice mentionne deux exemples de raccordement : avec découplage entrée/sortie (Fig. 5) et sans découplage (Fig. 6). Se référer au schéma correspondant dans la notice complète.

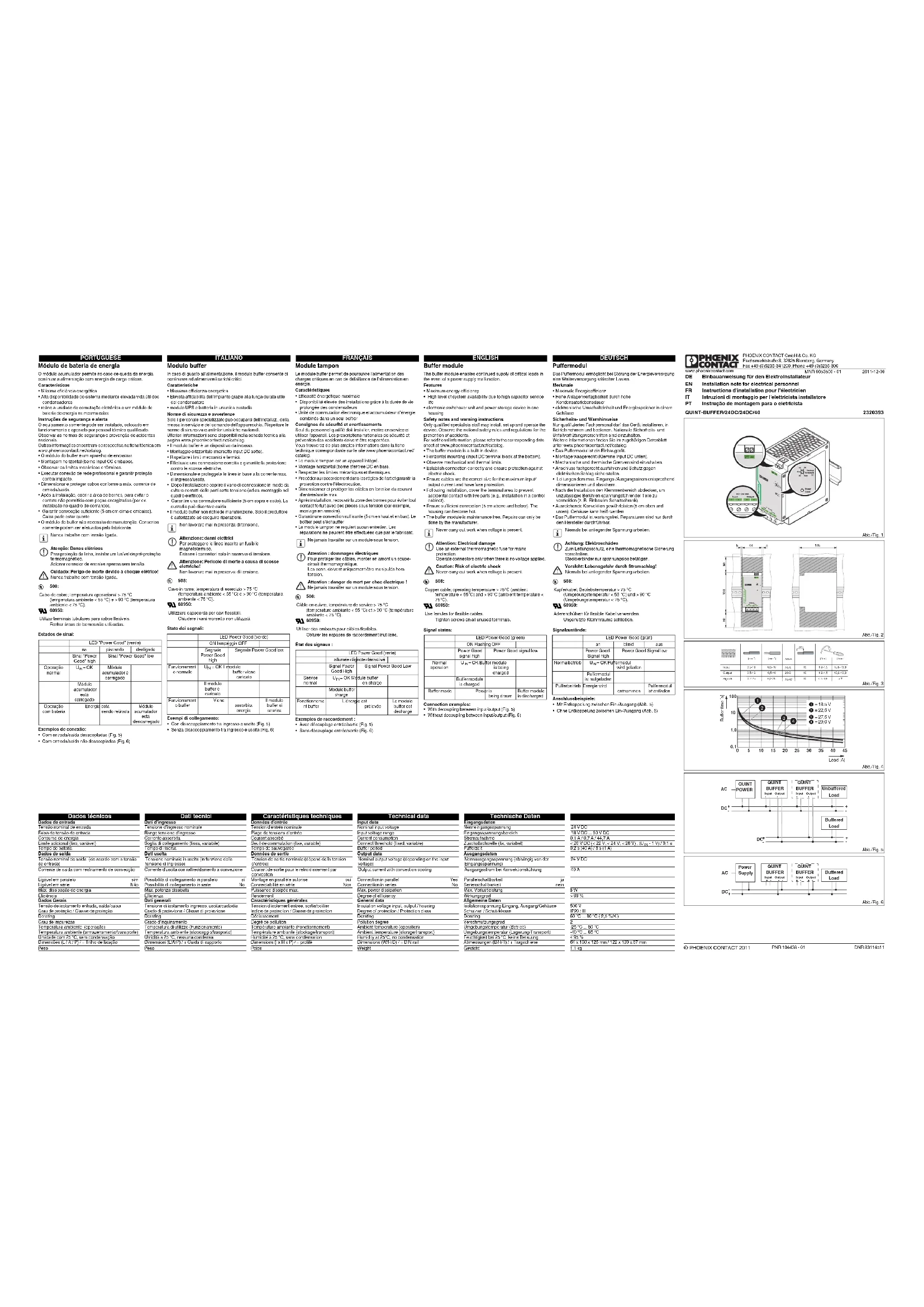

MODE D'EMPLOI QUINT-BUFFER/24DC/40 Phoenix Contact

Francais
Module tampon
	Le module buffer permet de poursuivre l'alimentation des charges critiques en cas de défallance de l'alimentation en énergie.
Caractéristiques
• Éfficacité énergétique maximale
• Disponibilité élevée des installations grâce à la durée de vie protogène des condensateurs	• Unité de commutation électronique et accumulate d'énergie combinés dans un seul boîtier.
Consignes de ventrétissements
Seul du personnel qualifié doit installer, mettre en service et utiliser l'apparell. Les prescriptions nationales de sécurité et protection des accidents doivent être respectives. Vous trouverez de plus amples informations dans la fiche technique correspondante sur le site www.phoenixcontact.net/catalog.
• Le module tampon est un appareil intégré.
• Montage horizontal (borne d'entrée DC en bas).
• Respecter les limites mécaniques et thermiques
• Retuer auranturement dans les règles de l'art de garantir la protection contre l'électrocution.
• Dimensionner et protéger les câbles en fonction du courant d'entrée-de-torte mode.
• Après installation, recouvrir la zone des bornes pour éviter tout contact fortuit avec des pièces sous tension (par exemple, chargage en une force)
• Garantir une convection suffisante (5 cm en haut et en bas). Le boîtier peut s'échauffer
• Le module tampon ne peutant aucun entretien. Les répapations ne peuvent être effectuelles par que le fabricant.
Ne jamais travailler sur un module sous tension.
Attention : dommages électriques
1 Attention : Pour protéger les câbles, monter en amont un coup-centage des condensateurs. Les conn. doivent uniquement été manipulées hors tension.
Attention : danger de mort par choc école qui! Ne jamais travailler sur un module sous tension.
508:
Câble en cuivre, température de service > 30°C (température ambiante < 55 °C) et > 90 °C (température ambiante < 75 °C).
60950:
Utiliser des embouts pour câbles flexibles. Obturer les passages de raccordement inutilisés.
État des signaux :
	LED Power Good (yerte)
	allumée clôvide déactive
	Signal Power Good High
Service normal	UVRON Module buffer en charge
	Module buffer chargé
Fonctionnement buffer	L'énergie est prédovée

Exemples de raccordement : - Avec découplage entrée/sortie (Fig. 5) - Sans découplage entrée/sortie (Fig. 6)

Caractéristiques techniques
Données d'entrée
Tension d'entrée nominale
Plage de tensions d'entrée
Courant de sortie
Seuil de commutation (fixe, variable)
Temps de sauvegarde
Données de sortie
Tension de sortie nominale (dépend de la tension d'entrée)
Courant de sortie pour le refroidissement par convection
Montage en parallèle autorisé
Connectabilité en série	N
Puissance dissipée max.
Rendement
Caractéristiques générales
Tension d'isolement entrée, sortie/boîtier
Indice de protection / Classe de protection
Déciassement
Dégris de pollution
Température ambiante (Fonctionnement)
Température ambiante (stockage/transport)
Humidité à 25 °C, sans condensation
Dimensions (± H x P) + profile
Poids
