Type de produit	Pontage à boucle pour modules CONTACTRON
Marque	Phoenix Contact
Modèle	BRIDGE-4
Catégorie	Prise murale (accessoire de pontage)
Usage	Alimentation et mise en boucle des phases L1, L2, L3 pour appareils CONTACTRON
Nombre de positions	4 (modèles disponibles de 2 à 10 positions)
Pas entre appareils	22,5 mm
Tension de service	400 V AC (estimation courante pour pontage triphasé)
Courant de service max	20 A (estimation basée sur les modules standards)
Section du conducteur	1,5 mm² à 2,5 mm² (estimation)
Longueur câble de raccordement	Environ 100 mm (estimation)
Matériau	Plastique ignifuge, contacts en cuivre étamé
Couleur	Vert (typique Phoenix Contact)
Dimensions (L x H x P)	Environ 90 x 50 x 20 mm (estimation pour 4 positions)
Poids	Environ 30 g (estimation)
Entretien et nettoyage	Dépoussiérer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Ne jamais travailler sous tension, respecter les consignes de l'installateur électricien
Certifications	Conforme aux normes CE, UL (estimation)
Garantie	2 ans (standard Phoenix Contact)

FOIRE AUX QUESTIONS - BRIDGE- 4 Phoenix Contact

Quel est l'usage du BRIDGE-4 ?

Le BRIDGE-4 sert à réaliser un pontage à boucle pour les phases L1, L2, L3 sur les modules CONTACTRON de Phoenix Contact, facilitant l'alimentation en boucle.

Combien d'appareils peut-on connecter avec un BRIDGE-4 ?

Le BRIDGE-4 est conçu pour 4 appareils. D'autres modèles existent pour 2 à 10 appareils.

Quelle est la tension maximale supportée ?

La tension de service typique est de 400 V AC en triphasé. Consultez la fiche technique pour les valeurs exactes.

Quel est le courant admissible ?

Le courant de service maximal est estimé à 20 A en cumulé, selon les modules utilisés.

Quelle section de conducteur utiliser ?

La section recommandée est de 1,5 mm² à 2,5 mm² pour les connexions.

Comment installer le pontage ?

Enficher le connecteur dans les connexions vissées ouvertes (L1, L2, L3) de chaque appareil, puis serrer les vis. Vérifier la fixation.

Peut-on utiliser le BRIDGE-4 avec d'autres marques ?

Non, il est spécifiquement conçu pour les modules CONTACTRON de Phoenix Contact avec un pas de 22,5 mm.

Y a-t-il des risques de sécurité ?

Oui, danger de mort par tension de contact. Ne jamais travailler sous tension et veiller à ce que les connecteurs non raccordés soient isolés.

Comment nettoyer le pontage ?

Utiliser un chiffon sec pour enlever la poussière. Éviter tout produit chimique ou abrasif.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

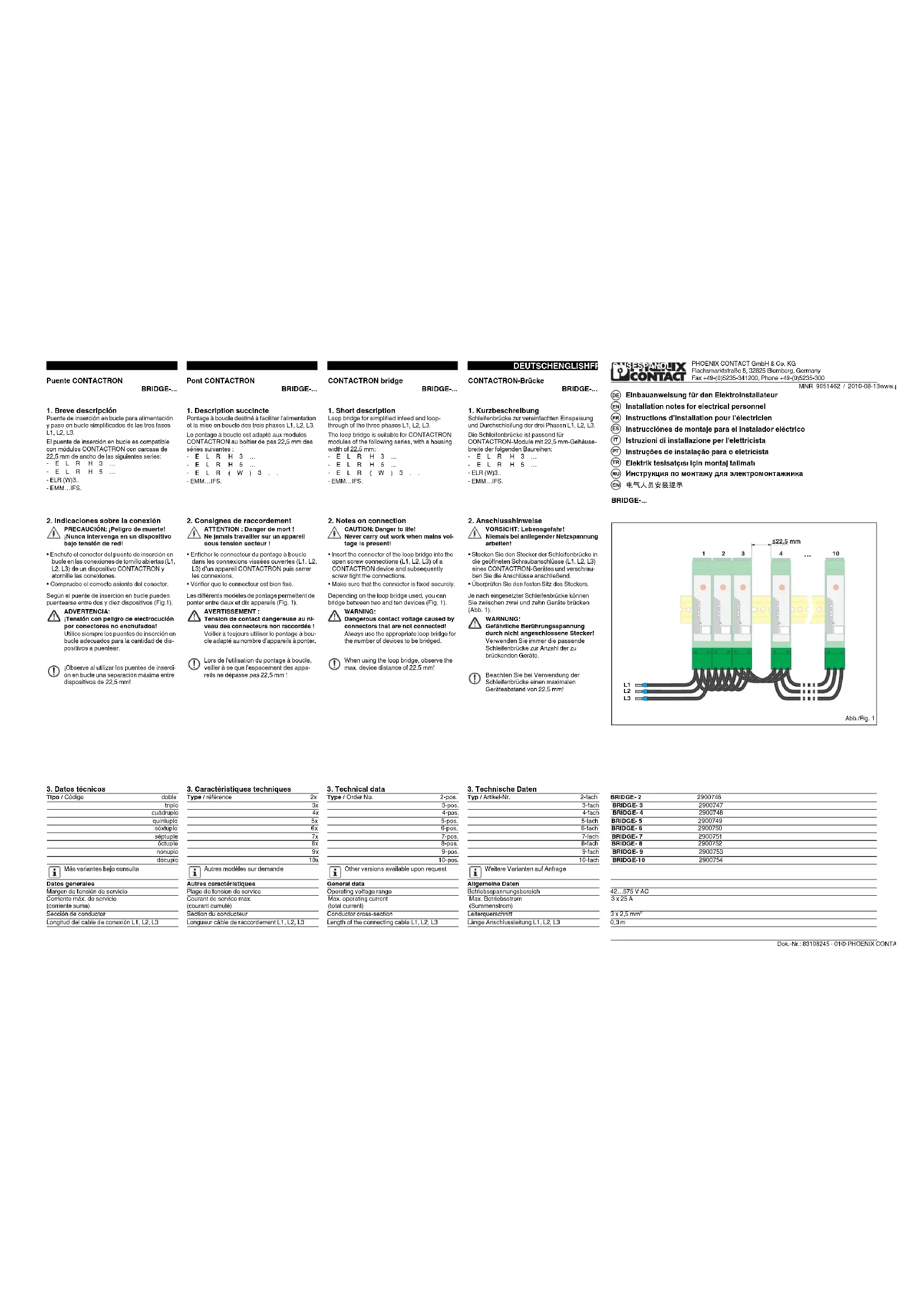

MODE D'EMPLOI BRIDGE- 4 Phoenix Contact

Pontage à boucle destiné à faciliter l'alimentation et la mise en boucle des trois phases L1, L2, L3. Le pontage à boucle est adapté aux modules CONTACTRON au boîtier de pas 22,5 mm des séries suivantes :

(FR) Instructions d'installation pour l'électricien

ATTENTION : Danger de mort! Ne jamais travailler sur un appareil sous tension secteur!

- Enficher le connecteur du pontage à boucle dans les connexions vissées ouvertes (L1, L2, L3) d'un appareil CONTACTRON puis serrer les connexions.

• Vérifier que le connecteur est bien fixé.

Les différents modèles de pontage permettent de ponter entre deux et dix appareils (Fig. 1).

AVERTISSEMENT : Tension de contact dangereuse au niveau des connecteurs non raccordés ! Veiller à toujours utiliser le pontage à boucle adapté au nombre d'appareils à ponter.

Lors de l'utilisation du pontage à boucle, veiller à ce que l'espacement des appareils ne dépasse pas 22,5 mm !

1. Caractéristiques techniques

Type / référence	2x
	3x
	4x
	5x
	6x
	7x
	8x
	9x
	10x

Autres modèles sur demande Autres caractéristiques Plage de tension de service Courant de service max. (courant cumulé) Section du conducteur Longueur câble de raccordement L1, L2, L3

1. Technical data

Type / Order No.	2-pos.
	3-pos.
	4-pos.
	5-pos.
	6-pos.
	7-pos.
	8-pos.
	9-pos.
	10-pos.
