AVR-X580BT - Récepteur audio-vidéo DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo
Marque	Denon
Modèle	AVR-X580BT

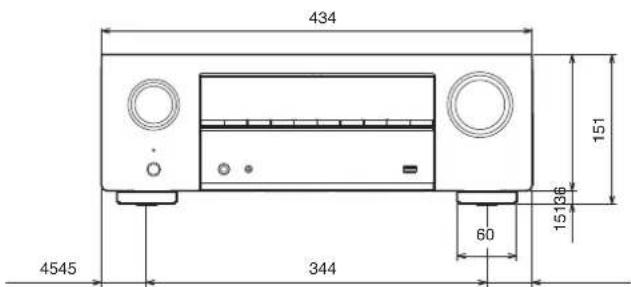

Dimensions (L x H x P)	434 x 151 x 344 mm
Poids	7,6 kg
Alimentation	230 V CA, 50/60 Hz
Consommation électrique	310 W
Consommation en veille	0,1 W (veille normale)
Puissance de sortie (par canal)	90 W x 5 (6 ohms, 1 kHz, 0,7 % THD) / 70 W x 5 (8 ohms, 20 Hz-20 kHz, 0,08 % THD)
Nombre de canaux	5.1
Entrées HDMI	4 (dont 1 compatible 8K)
Sortie HDMI	1 avec ARC/eARC
Bluetooth	Version 4.2, profils A2DP/AVRCP, codecs SBC/AAC
Tuner	FM/AM avec RDS
Port USB	1 (avant, compatible FAT16/32)
Formats audio USB	WMA, MP3, WAV, MPEG-4 AAC, FLAC, Apple Lossless, AIFF
Fonctionnalités principales	Mise à l'échelle 8K, HDCP 2.3, mode ECO, minuterie sommeil, sélection rapide, application Denon 500 Series Remote
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas obstruer les ventilations. Débrancher avant nettoyage ou connexion.
Pièces détachées et réparabilité	Pièces disponibles via service après-vente agréé. Réparation par professionnel recommandée.
Informations générales	Compatibilité Dolby Audio, DTS-HD, HDMI CEC, eARC.

FOIRE AUX QUESTIONS - AVR-X580BT DENON

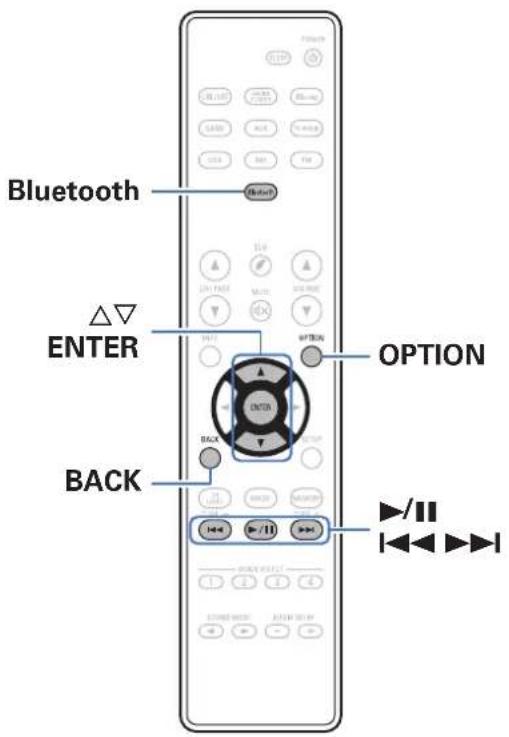

Comment connecter un périphérique Bluetooth au Denon AVR-X580BT ?

Appuyez sur la touche Bluetooth de la télécommande pour sélectionner l'entrée Bluetooth. Ensuite, activez le Bluetooth sur votre périphérique et recherchez 'Denon AVR-X580BT' dans la liste. Sélectionnez-le et confirmez le code d'appariement si demandé. Une fois connecté, vous pouvez écouter de la musique depuis votre périphérique.

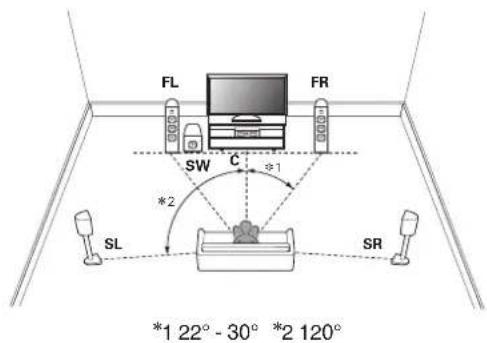

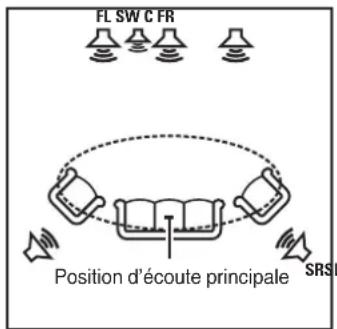

Comment configurer les enceintes pour un son surround 5.1 ?

Utilisez l'assistant de configuration intégré. Branchez le microphone fourni sur la prise SETUP MIC, placez-le à la position d'écoute, puis suivez les instructions à l'écran du téléviseur. L'appareil mesure automatiquement les distances et niveaux des enceintes.

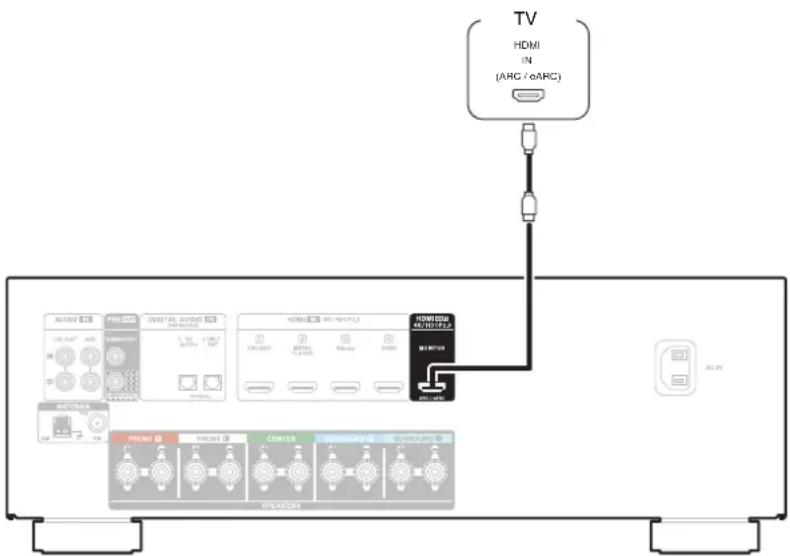

Comment utiliser la fonction HDMI ARC/eARC avec le téléviseur ?

Connectez un câble HDMI entre la sortie HDMI MONITOR du récepteur et l'entrée HDMI ARC/eARC du téléviseur. Assurez-vous que 'HDMI Contrôle' est réglé sur 'Marche' dans le menu. Le son du téléviseur sera alors restitué par les enceintes connectées au récepteur.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez enfoncée la touche POWER tout en appuyant sur la touche DIMMER et SOURCE SELECT simultanément. L'afficheur clignote puis l'appareil redémarre avec les réglages d'usine. Vous pouvez aussi utiliser le menu : Général > Reset.

Quels formats audio sont supportés via USB ?

Le récepteur supporte les formats WMA, MP3, WAV, MPEG-4 AAC, FLAC, Apple Lossless et AIFF. Les fichiers doivent être au format FAT16 ou FAT32. La fréquence d'échantillonnage maximale est de 192 kHz pour certains formats.

Comment activer le mode ECO pour économiser l'énergie ?

Appuyez sur la touche ECO de la télécommande. Le mode ECO réduit la consommation électrique en ajustant la puissance de sortie. Vous pouvez aussi le configurer dans le menu Général > ECO.

Comment régler le volume de chaque enceinte individuellement ?

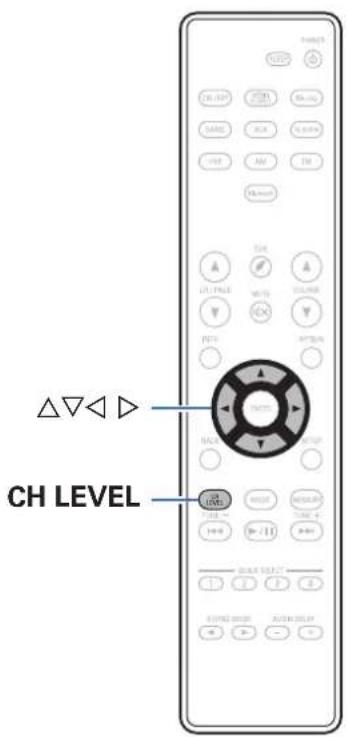

Pendant la lecture, appuyez sur CH LEVEL sur la télécommande. Utilisez les touches fléchées pour sélectionner le canal souhaité, puis ajustez le niveau avec ◀▶. La plage de réglage est de -12 dB à +12 dB.

Que faire si le son est coupé ou qu'aucun son ne sort ?

Vérifiez que le mode sourdine n'est pas activé (touche MUTE). Assurez-vous que la source d'entrée est correctement sélectionnée. Vérifiez les connexions des enceintes et que l'impédance est comprise entre 6 et 16 ohms. Si le problème persiste, réinitialisez l'appareil.

Comment prérégler des stations de radio FM/AM ?

Syntonisez la station désirée, puis appuyez sur MEMORY. Utilisez les touches CH ▲▼ pour choisir un numéro de préréglage, puis appuyez à nouveau sur MEMORY pour confirmer. Vous pouvez prérégler jusqu'à 56 stations.

L'écran du menu ne s'affiche pas sur le téléviseur, que faire ?

Vérifiez que le téléviseur est allumé et sur l'entrée HDMI correcte. Assurez-vous que le câble HDMI est bien connecté à la sortie HDMI MONITOR du récepteur. Si l'écran reste noir, essayez de changer le format de signal 4K/8K dans le menu vidéo.

MODE D'EMPLOI AVR-X580BT DENON

Contents Connexions Lecture Réglages Conseils Annexe

DENON®

AVR-X580BT

RÉCEPTEUR AUDIO-VIDÉO

Manuel de l'Utilisateur

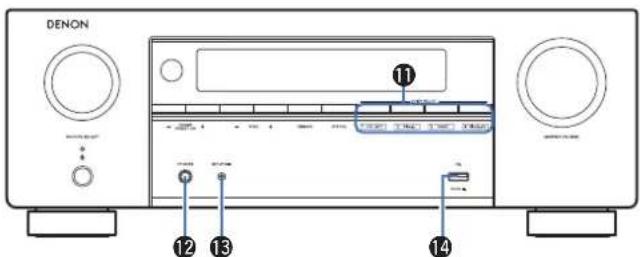

Panneau avant

nage

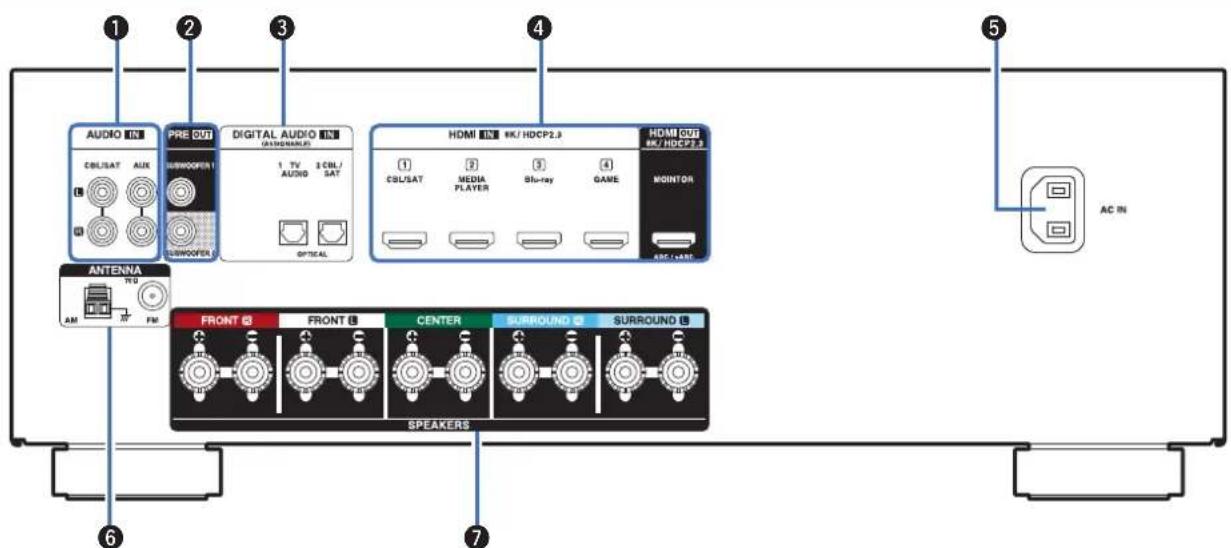

Panneau arrière

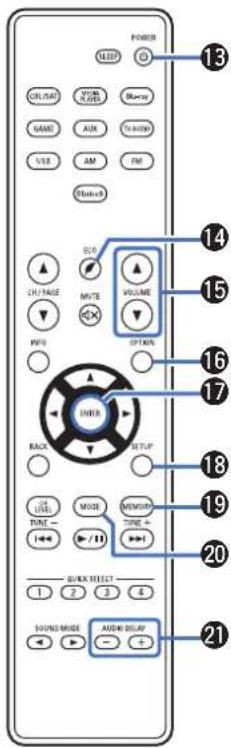

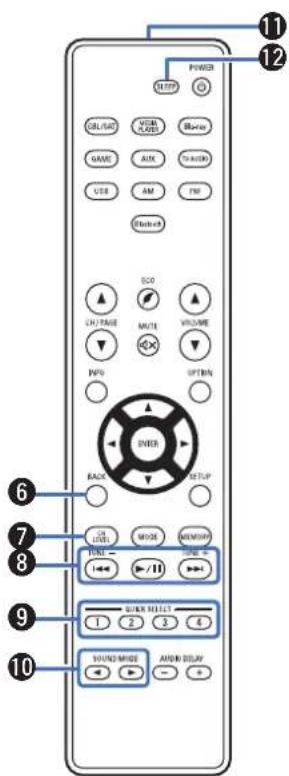

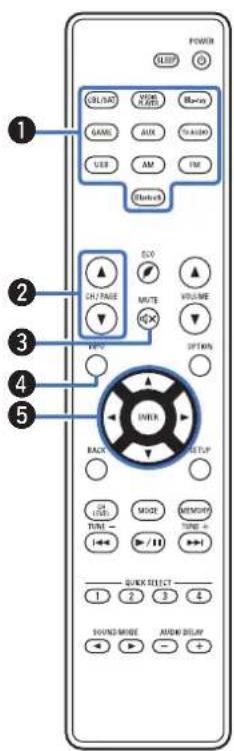

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Accessories 6 Insertion des piles 7 Portée de la télécommande 7

Caractéristiques 8 Audio haute qualité 8 Haute performance 8 Fonctionnement aisé 10

Nomenclature et fonctions 11 Panneau avant 11 Affichage 14 Panneau arrière 15 Télécommande 17

Connexions

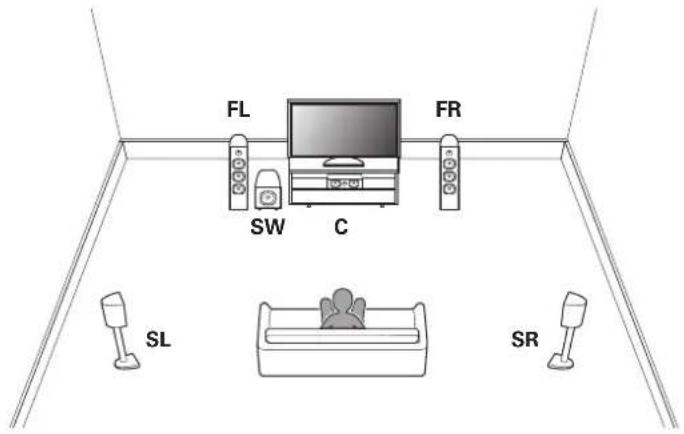

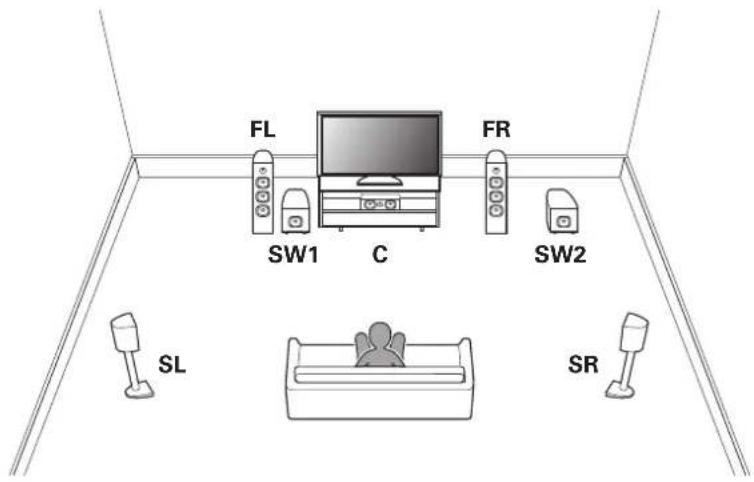

Installation des enceintes 21 Connexion des enceintes 23 Avant le branchement des enceintes 23 Connexion standard 26

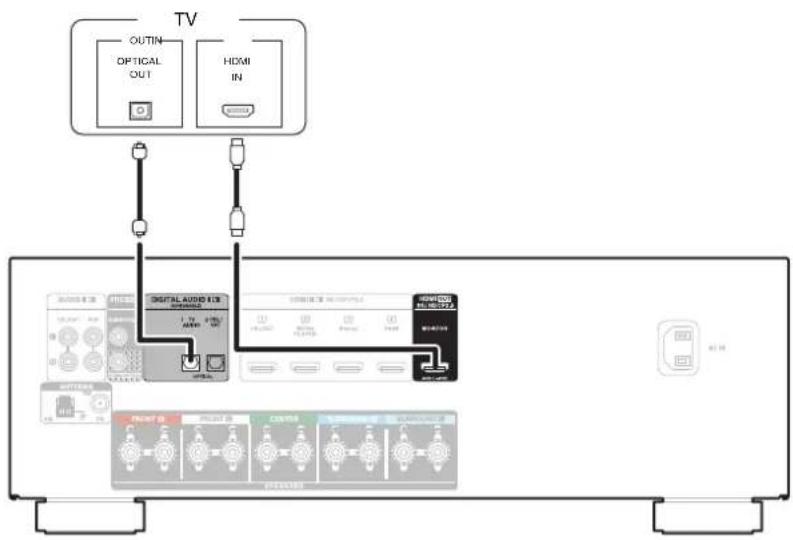

Connexion d'un téléviseur 27 Connexion 1 : téléviseur équipé d'un connecteur HDMI et compatible avec la fonction ARC / eARC 28 Connexion 2 : téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC / eARC 29

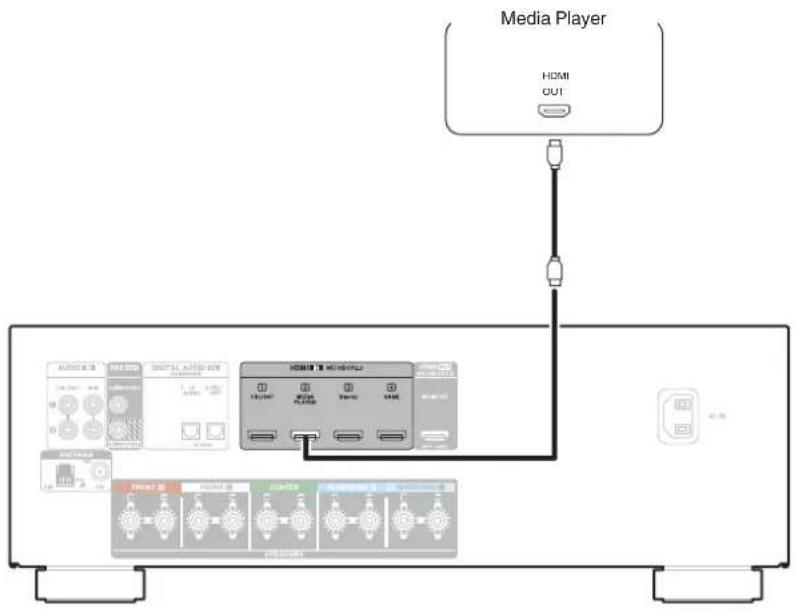

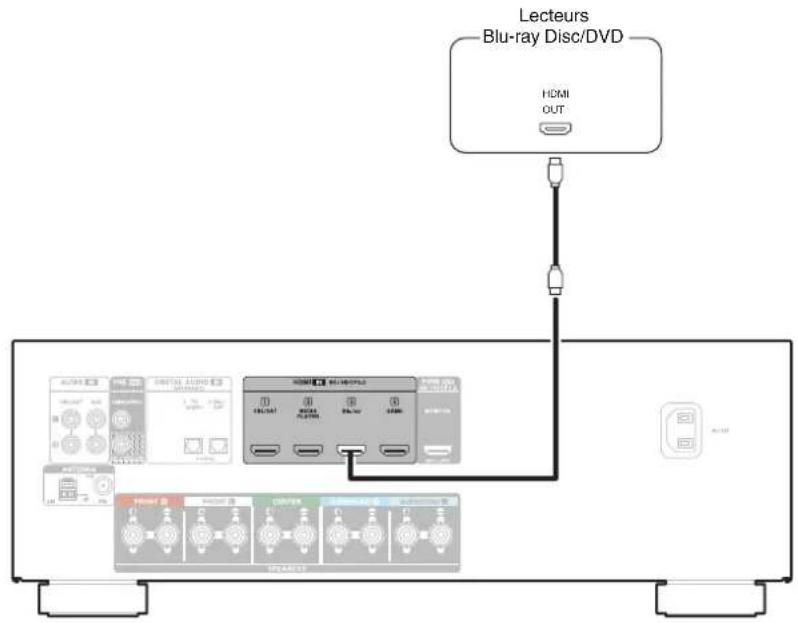

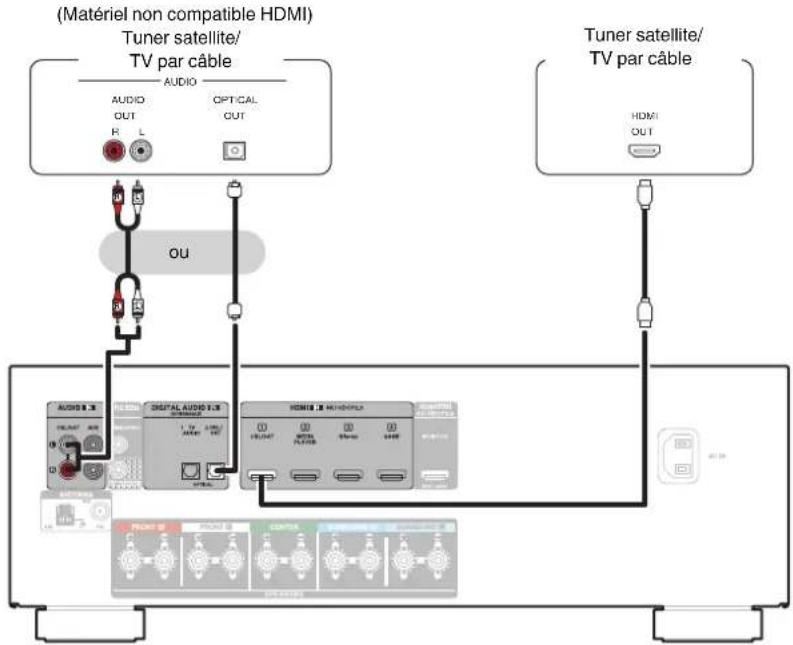

Connexion d'un dispositif de lecture 30 Connexion d'un décodeur (Tuner satellite/TV par câble) 31 Connexion d'un lecteur multimédia 32 Connexion d'un lecteur Blu-ray Disc ou d'un lecteur DVD 33 Connexion d'une console de jeu 34

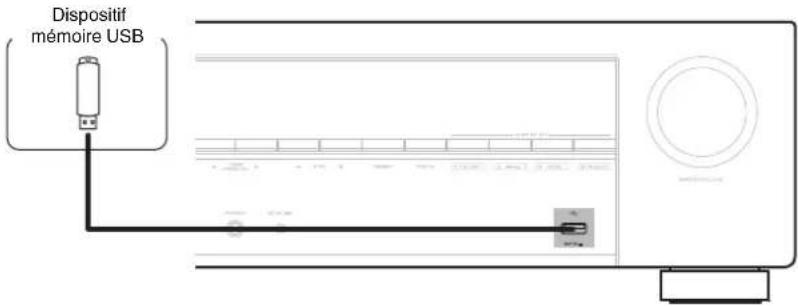

Connector un dispositif mémoire USB au port USB 35 Connexion d'une antenne FM/AM 36 Connexion des cordons d'alimentation 38

Lecture

Utilisation basique 40 Mise sous tension 40 Sélection de la source d'entrée 40 Réglage du volume 41 Coupure temporaire du son (Sourdine) 41 Lecture avec les lecteurs Blu-ray Disc/DVD 41 Lecture du contenu d'un dispositif mémoire USB 42 Lecture des fichiers d'un dispositif mémoire USB 43 Écouter de la musique sur un périphérique Bluetooth 44 Lecture de musique à partir d'un périphérique Bluetooth 45 Appariement avec d'autres périphériques Bluetooth 47 Reconnexion à cet appareil à partir d'un périphérique Bluetooth 48

Panneau avant

nage

Panneau arrière

2

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

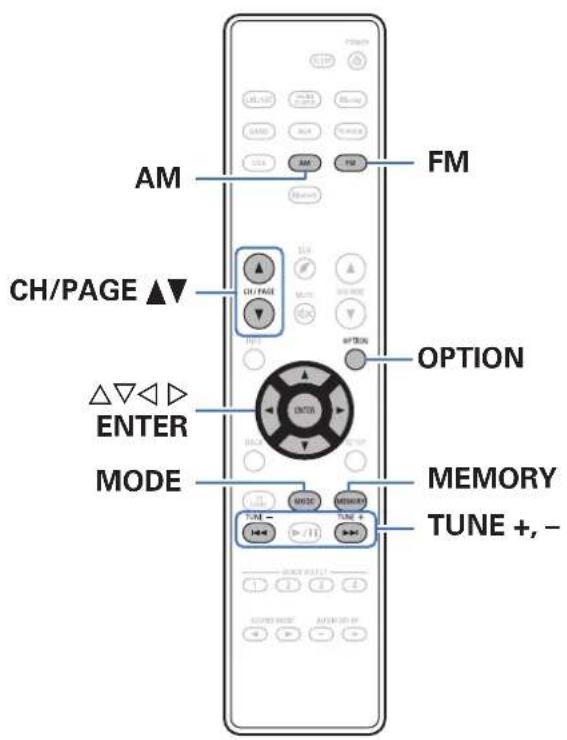

Écoute de diffusion FM/AM 49

Écoute de diffusion FM/AM 50

Recherche RDS 51

Recherche PTY 52

Recherche TP 53

Texte Radio 53

Réglage des stations et préréglage automatique des stations (Préréglage auto) 54

Préréglage de la station radio actuelle (Mémorisation préréglages) 55

Écoute des stations préréglées 55

Saut des stations radio préréglées (Passer préréglage) 56

Annulation du saut préréglé 56

Compatible avec l'application "Denon 500 Series Remote" 57

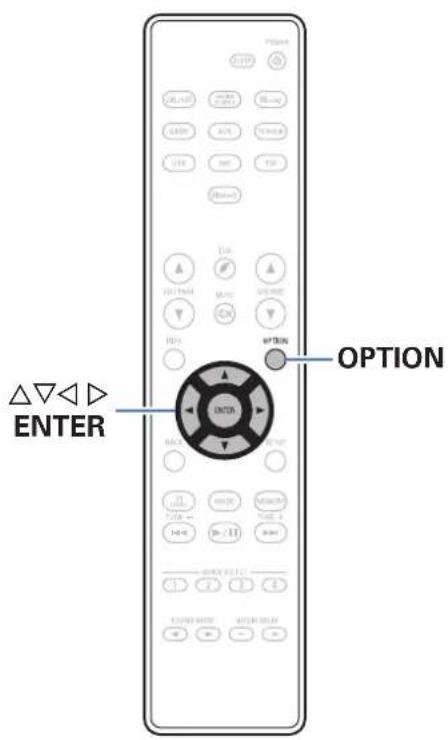

Fonctions pratiques 58

Lecture répétée (Répéter) 59

Lecture aléatoire (Aléatoire) 59

Réglage de la tonalité (Tonalité) 60

Réglage du retard audio (Délai audio) 61

Optimiser le volume d'écoute de nuit (Mode Nuit) 61

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo) 62

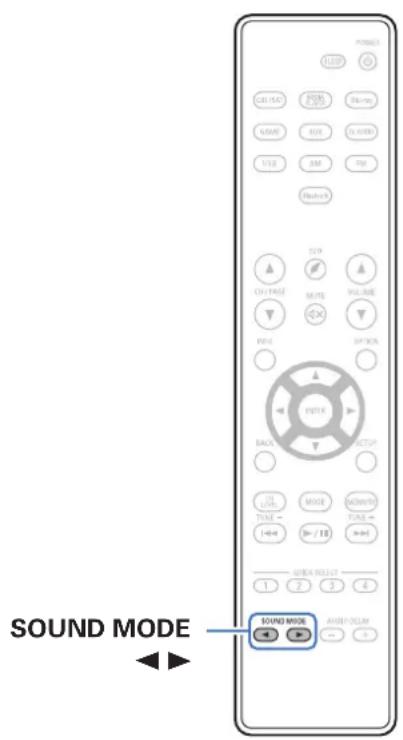

Sélection d'un mode d'écoute 63

Sélection d'un mode d'écoute 63

Fonction de contrôle HDMI 67

Procédure de réglage 67

Régler le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) 68

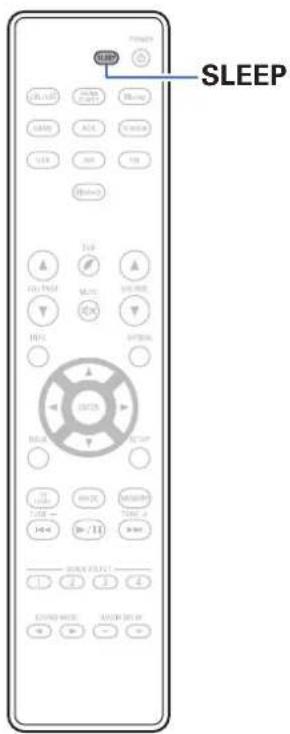

Fonction de minuterie sommeil 69

Utilisation de la minuterie sommeil 70

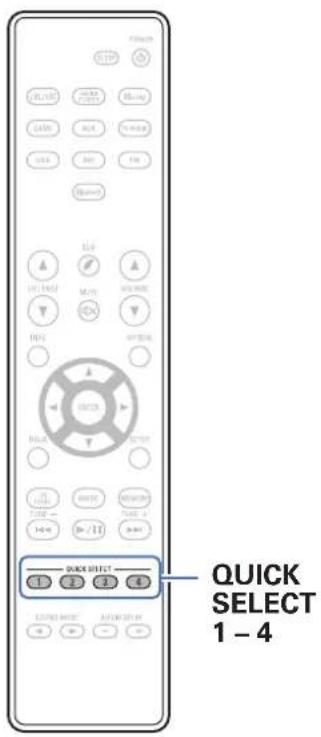

Fonction de sélection rapide plus 71

Solliciter le paramétrage 72

Modification des réglages 72

Réglages

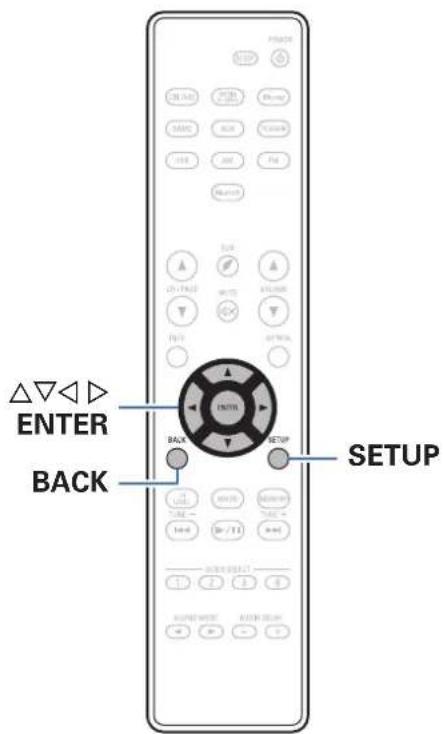

Plan du menu de l'interface graphique 73

Fonctionnement du menu 76

Audio 77

Paramètres surround 77

Restorer 80

Volume 81

Room EQ 82

Vidéo 83

Configuration des HDMI 83

HDMI Upscaler 86

Economiseur d'écran 87

Format signal 4K/8K 87

Configuration HDCP 89

Panneau avant

nage

Panneau arrière

3

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Entrées	90
Affectation des entrées	90
Niveau des sources	90
Sélect. Entrées	91
Enceintes	92
Configuration auto	92

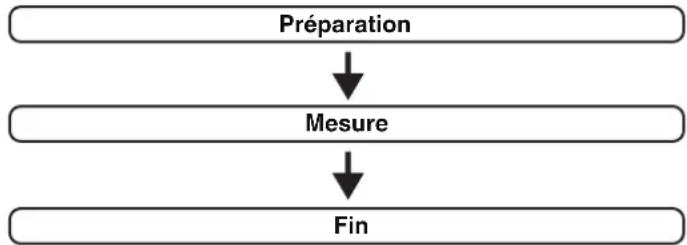

Procédure pour les paramétrages de l'enceinte (Configuration auto)	94
Message d'erreur	96
Configuration manuelle	97
Disposit. des enceintes	97
Distances	98
Niveaux	98
Crossover	99
Configuration avancée	100
Général	101
Langue	101
ECO	101
Bluetooth	103
Options de Quick Select	104
Afficheur façade	105
Micrologiciel	105
Verrou de config.	106
Reset	106
Vérifier les informations	107

Conseils

Conseils	110
Dépistage des pannes	111
L'alimentation ne se met pas sous/hors tension	112
Les opérations ne peuvent pas être effectuées via la télécommande	113
L'affichage sur cet appareil n'affiche rien	113
Aucun son n'est émis	114
L'audio souhaité n'est pas émis	115
Le son est interrompu ou on entend des bruits	117
Aucune vidéo ne s'affiche sur le téléviseur	118
L'écran du menu ne s'affiche pas sur le téléviseur	120
La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale	120
Impossible de lire les dispositifs mémoire USB	121
Les noms de fichiers sur le dispositif mémoire USB ne s'affichent pas correctement	122
Impossible de lire le Bluetooth	122
La fonction de contrôle HDMI n'est pas opérationnelle	123
Réinitialisation des réglages d'usine	124

Panneau avant

nage

Panneau arrière

4

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Annexe

À propos de HDMI	125

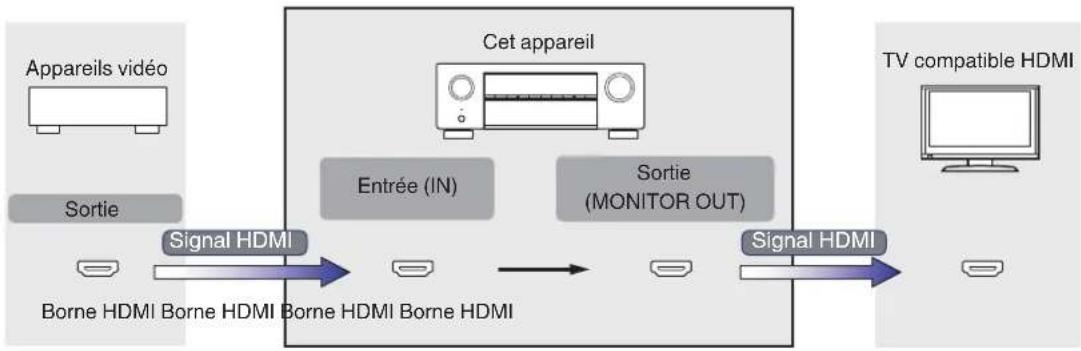

Relation entre les signaux vidéo et la sortie du moniteur	129
Lecture de dispositifs mémoire USB	131
Lecture d’un périphérique Bluetooth	132
Fonction mémoire personnelle plus	133
Fonction dernière mémoire	133
Modes audio et canaux de sortie	134
Modes audio et paramètres surround	135
Types de signaux d’entrée et modes audio correspondants	136
Explication des termes	137
Renseignements relatifs aux marques commerciales	142
Spécifications	144
Index	148

Panneau avant

nage

Panneau arrière

5

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Nous vous remercions d'avoir acquis cet appareil Denon.

Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessories

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	Instructions de sécurité	Précautions d'utilisation des piles	Remarque sur la radio	Étiquette du câble

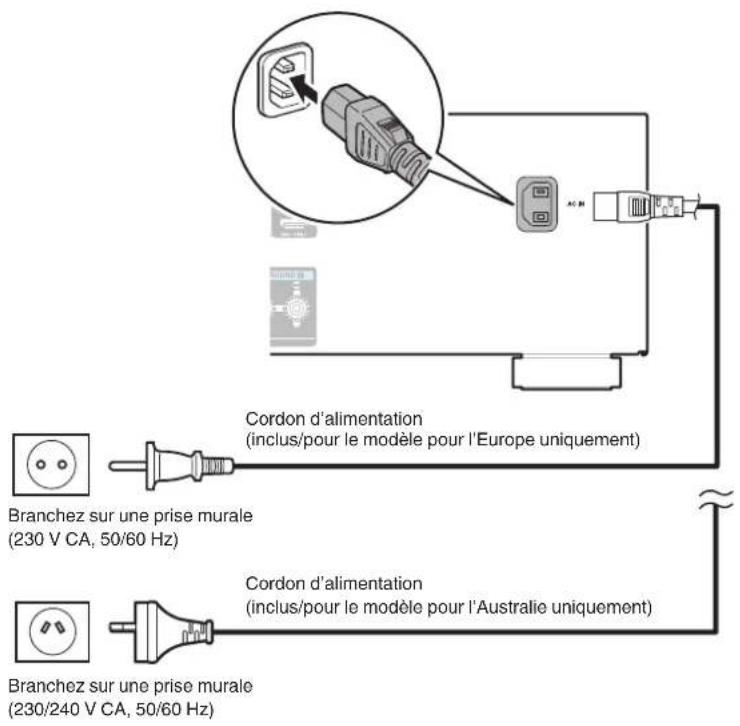

ouCordon d'alimentation (pour le modèle pour l'Europe uniquement)	Cordon d'alimentation (pour le modèle pour l'Australie uniquement)		Antenne à boucle AMAntenne	Miotérôme Fdétalonnage du son
Télécommande (RC-1254)	Piles R03/AAA

Panneau avant

nage

Panneau arrière

6

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Insertion des piles

1 Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

2 Insérez correctement deux piles dans le compartiment à pile comme indiqué.

3 Remettez le couvercle en place.

REMARQUE

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Ôtez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.

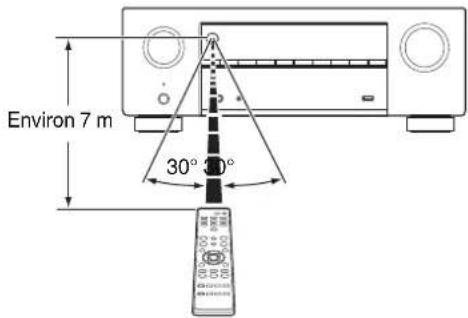

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Panneau avant

nage

Panneau arrière

7

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Caractéristiques

Audio haute qualité

- Amplificateur de puissance procurant une qualité identique pour les 5 canaux grâce à une technologie à circuits discrets (90 W x 5 canaux)

Pour un réalisme optimal et une gamme dynamique étonnante, la section de l'amplificateur de puissance dispose d'appareils de puissance discrets (pas un circuit intégré).

En utilisant des appareils discrets à haute puissance et courant élevé, l'amplificateur peut aisément faire fonctionner des enceintes haute qualité.

Haute performance

- Entrée/sortie 8K 60Hz prise en charge

Lorsque le 8K Ultra HD (High Definition) est utilisé, une vitesse d'entrée/sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l'entrée d'un signal vidéo d'un téléviseur compatible 8K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d'images en haute définition, même en visualisant une vidéo en mouvement rapide.

Cet appareil prend en charge un large éventail de contenus HDR, offrant ainsi une vidéo de définition encore plus élevée.

- HDCP 2.3

Cet appareil est compatible avec la norme de protection des droits d'auteur HDCP 2.3.

Panneau avant

nage

Panneau arrière

8

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

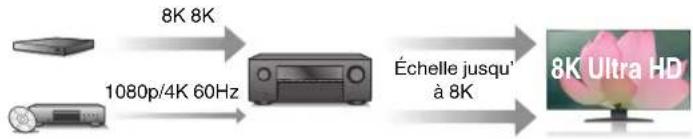

• Le processeur vidéo numérique met à l'échelle 1080p / 4K à 8K

Cet appareil est équipé d'une fonction de vidéo ascendante 8K qui permet de reproduire une vidéo 1080p/4K en résolution HDMI à 8K (7680 x 4320 pixels). Cette fonction permet à l'appareil d'être connecté à un téléviseur à l'aide d'un simple câble HDMI, et de produire des images en haute définition pour n'importe quelle source vidéo.

- Compatibilité de la function eARC (Enhanced Audio Return Channel)

La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC conventionnelle, en plus des formats PCM linéaire multicanaux, Dolby TrueHD, DTS-HD et autres formats audio qu'une fonction ARC conventionnelle ne peut pas transmettre.

En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d'une lecture sonore de meilleure qualité du contenu audio lu sur votre téléviseur.

- Les connexions HDMI permettent la connexion à divers appareils AV numériques (4 entrées, 1 sortie)
    note right of C: "4 / 1 SortieEntrée"

Cet appareil est équipé de 4 entrées HDMI et de 1 sortie HDMI permettant la connexion à divers appareils compatibles HDMI tels que des lecteurs Blu-ray Disc, des consoles de jeux et des caméscopes HD.

Panneau avant

nage

Panneau arrière

9

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

- Une connexion sans fil avec des périphériques Bluetooth peut être effectuée facilement (p. 44)

Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

- Conception à économie d'énergie

Cet appareil est équipé d'une fonction "Mode ECO" qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l'utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l'alimentation lorsque l'appareil n'est pas utilisé. Cela permet de réduire la consommation électrique inutile.

Fonctionnement aisé

• "Assistant de config.", fournissant des instructions de configuration faciles à suivre
  Sélectionnez tout d'abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s'affichent sur l'écran du téléviseur pour configurer les enceintes, etc.
• Interface graphique simple d'emploi
  Cet appareil est doté d'une interface utilisateur graphique pour améliorer sa fonctionnalité.
• Compatible avec l'application "Denon 500 Series Remote" pour effectuer des opérations de base de l'appareil avec des appareils iPad, iPhone ou Android™ (Google, Amazon Kindle Fire)
  L'application "Denon 500 Series Remote"* vous permet de commander l'AVR sans fil depuis un iPhone, iPad, smartphone ou une tablette Android lorsqu'il est apparié et connecté via Bluetooth. Les fonctions de base comprennent : Mise sous/hors tension, volume, sourdine et sélection de la source.
  * Téléchargez le "Denon 500 Series Remote" approprié pour vos appareils iOS ou Android. Pour utiliser "Denon 500 Series Remote", votre périphérique iOS ou Android doit être préalablement apparié avec cet appareil.

Panneau avant

nage

Panneau arrière

10

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Nomenclature et fonctions

Panneau avant

Pour plus de détails, voir la page suivante.

Panneau avant

nage

Panneau arrière

11

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

① Touche d'alimentation (⏻)

Pour mettre sous tension/hors tension (veille). (19 p. 40)

② Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Vert : Mise sous tension
• Arrêt : Veille normale
• Rouge:
• Lorsque "HDMI PassThrough" est défini sur "Marche" (10 p. 84)
• Lorsque "HDMI Contrôle" est défini sur "Marche" (☐ p. 84)
• Lorsque "Bluetooth veille" est réglé sur "Marche" (p. 103)

③ Molette SOURCE SELECT

Elle permet de sélectionner la source d'entrée. (p. 40)

4 Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 7)

⑤ Affichage

Cet écran affiche divers types d'informations. (p. 14)

⑥ Molette MASTER VOLUME

Elle permet d'ajuster le niveau du volume. (p. 41)

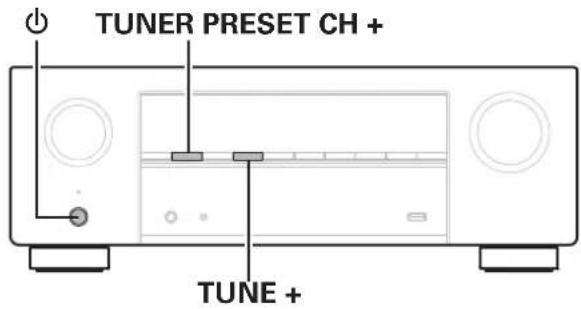

⑦ Touches de canal préréglé du tuner (TUNER PRESET CH +, -)

Ceuxci sélectionnent des stations de radio préréglées. (p. 55)

⑧ Touches de syntonisation (TUNE +, -)

Ceux-ci sélectionnent la diffusion FM ou la diffusion AM. (p. 50)

⑨ Touche DIMMER

Chaque fois que vous appuyez sur cette touche, la luminosité de l'affichage change. (p. 105)

⑩ Touche STATUS

Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l'écran changent.

Panneau avant

nage

Panneau arrière

12

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

⑪ Touches QUICK SELECT

En appuyant une seule fois sur n'importe laquelle de ces touches, vous pouvez faire apparaître différents réglages enregistrés sur chaque touche, tels que les réglages de la source d'entrée, du niveau du volume et du mode audio. (p. 71)

⑫ Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n'est plus transmis par les enceintes connectées ni par les bornes SUBWOOFER.

REMARQUE

- Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

13 Prise SETUP MIC

Ceci sert à connecter le microphone d'étalonnage de son fourni. (195 p. 95)

⑭ Port USB (←)

Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB) et le câble USB fourni. (P. 35)

Panneau avant

nage

Panneau arrière

13

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

Affichage

① Témoins de mode de signal d'entrée

Ceuxci s'allument en fonction des réglages du mode d'entrée audio de chaque source d'entrée. (p. 91)

② Témoins du décodeur

Ces témoins s'allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

③ Témoins de mode de réception du tuner

Ceuxci s'allument en fonction des conditions de réception lorsque la source d'entrée est réglée sur "Tuner".

TUNED : S'allume lorsque l'émission est correctement syntonisée.

STEREO : S'allume lors de la réception d'émissions de radio FM.

RDS : S'allume lors de la réception d'émissions RDS.

4 Témoin de minuterie

Ces témoins s'allument lorsque la minuterie sommeil a été sélectionnée. (10 p. 69)

⑤ Témoin de volume

6 Témoin MUTE

Ce témoin clignote lorsque le son est coupé. (☐ p. 41)

⑦ Affichage des informations

Le nom de la source d'entrée, le mode audio, les valeurs des réglages et d'autres informations sont affichés ici.

⑧ Témoins de signal d'entrée

Le témoin respectif s'allumera en fonction du signal d'entrée. (12) p. 91

Panneau avant

nage

Panneau arrière

14

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Panneau arrière

Pour plus de détails, voir la page suivante.

Panneau avant

nage

Panneau arrière

15

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Utilisées pour connecter des dispositifs équipés de bornes audio analogique. (p. 31)

② Bornes PRE OUT

Pour connecter un subwoofer avec un amplificateur intégré. (14) p. 24)

③ Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

• "Connexion 2 : téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC / eARC" (p. 29)
• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 31)

Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

• "Connexion 1 : téléviseur équipé d'un connecteur HDMI et compatible avec la fonction ARC / eARC" (p. 28)
• "Connexion 2 : téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC / eARC" (p. 29)
• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 31)
• "Connexion d'un lecteur Blu-ray Disc ou d'un lecteur DVD" (p. 33)

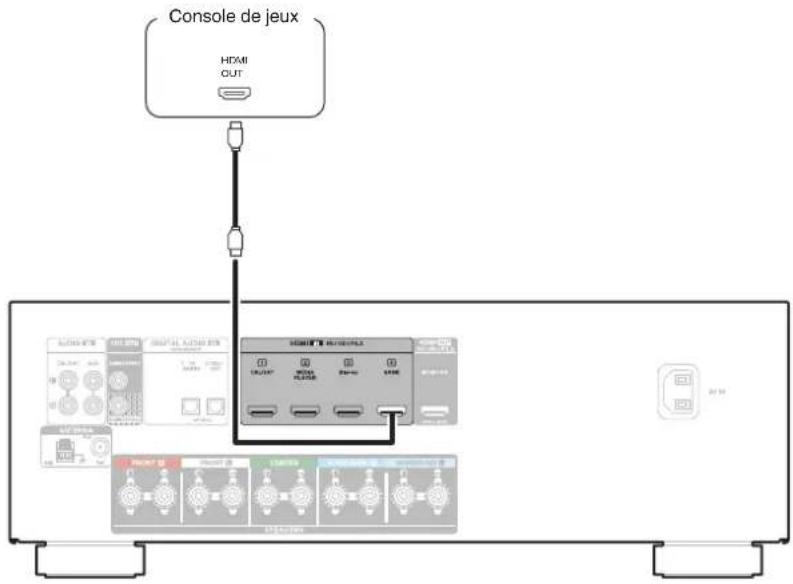

• "Connexion d'une console de jeu" (p. 34)

⑤ Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 38)

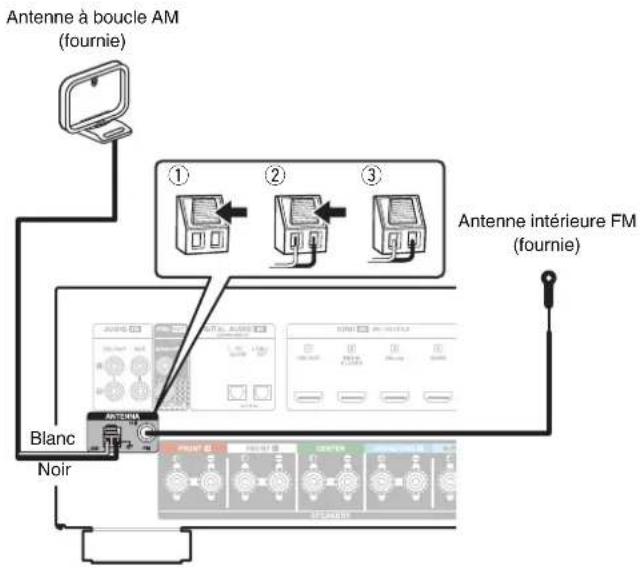

⑥ Bornes d'antenne FM/AM (ANTENNA)

Utilisées pour connecter des antennes FM et antennes à boucle AM. (17 p. 36)

⑦ Bornes d'enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (p. 23)

Panneau avant

nage

Panneau arrière

16

Télécommande

Contents Connexions Lecture Réglages Conseils Annexe

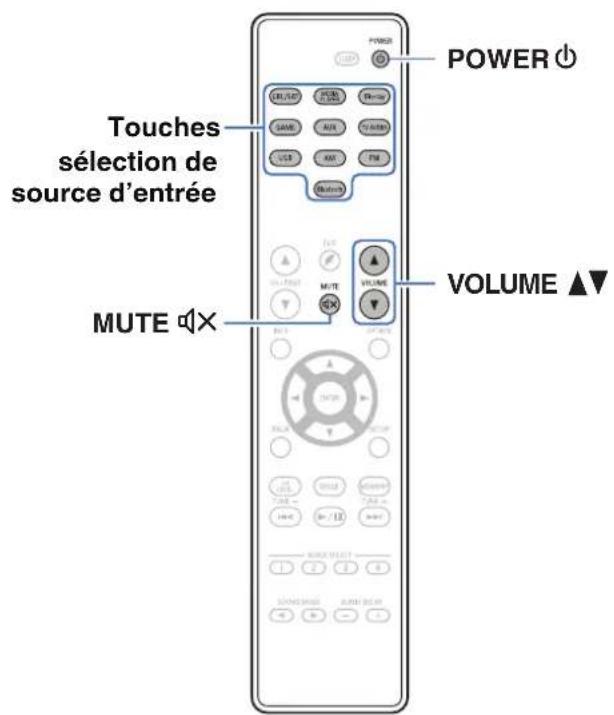

Télécommande

① Touches sélection de source d'entrée

Elles permettent de sélectionner la source d'entrée. (☐ p. 40)

② Boutons de recherche de canal/page (CH/PAGE ▲▼)

Elles permettent de sélectionner les stations de radio pré-enregistrées ou de faire défiler les pages. (17 p. 55)

③ Touche MUTE (✉)

Cette touche met en sourdine la sortie audio. (p. 41)

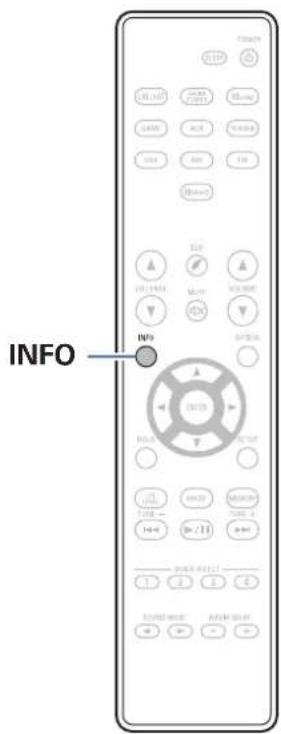

④ Touche Information (INFO)

Elle permet d'afficher les informations de statut sur l'écran du téléviseur. (p. 107)

⑤ Touches curseurs (△▽◀▶)

Elles permettent de sélectionner des éléments.

Panneau avant

nage

Panneau arrière

17

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

⑥ Touche BACK

Elle permet de revenir à l'écran précédent.

⑦ Touche de niveau de canal (CH LEVEL)

Réglage du volume des enceintes. (1- p. 68)

8 Touches du système

Elles permettent d'effectuer des opérations associées à la lecture. Touches d'accord montant/descendant (TUNE +, -)

Ceuxci sélectionnent soit les émissions FM soit les émissions AM. (p. 50)

⑨ Touches QUICK SELECT (1 - 4)

Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d'entrée, le niveau du volume et le paramétrage du mode son. (p. 71)

10 Touches SOUND MODE (◀▶)

Elles permettent de sélectionner le mode audio. (p. 63)

⑪ Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande. (p. 7)

⑫ Touche SLEEP

Elle permet de régler la minuterie sommeil. (p. 69)

Panneau avant

nage

Panneau arrière

18

Télécommande

⑱ Touche POWER (⊕) Elle permet de mettre sous/hors tension l'alimentation. (p. 40)
14 Touche du mode ECO (✗) Elle permet de passer en mode ECO. (p. 101)
15 Touches VOLUME (▲▼) Elles permettent d'ajuster le niveau du volume. (p. 41)
16 Touche OPTION Elle permet d'afficher le menu d'options sur l'écran du téléviseur.
⑰ Touche ENTER Elle permet de déterminer la sélection.
18 Touche SETUP Elle permet d'afficher le menu sur l'écran du téléviseur. (p. 76)
19 Touche de mémoire prédéfinie (MEMORY) La station radio actuelle est préréglée. (p. 55)
20 Touche de sélection de mode de syntonisation (MODE) Ceci permet de commuter le mode de syntonisation. (1 p. 50)
② Touches AUDIO DELAY (+, -) Compense le décalage entre la vidéo et l'audio. (p. 61)

Panneau avant

nage

Panneau arrière

19

Télécommande

Contents

xions

ages Conseils Annexe

Contenu

Installation des enceintes 21

Connexion des enceintes 23

Connexion d'un téléviseur 27

Connexion d'un dispositif de lecture 30

Connector un dispositif mémoire USB au port USB 35

Connexion d'une antenne FM/AM 36

Connexion des cordons d'alimentation 38

REMARQUE

• Ne pas brancher le cordon d'alimentation avant que tous les raccordements n'aient été effectués. Toutefois, lorsque "Assistant de config." est en cours d'exécution, suivez les instructions de l'écran "Assistant de config." (page 7 du "Guide de démarrage rapide" à part) pour effectuer les raccordements. (Lorsque "Assistant de config." est en cours d'exécution, les bornes d'entrée/sortie ne sont pas conductrices.)
• Ne pas mêler les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

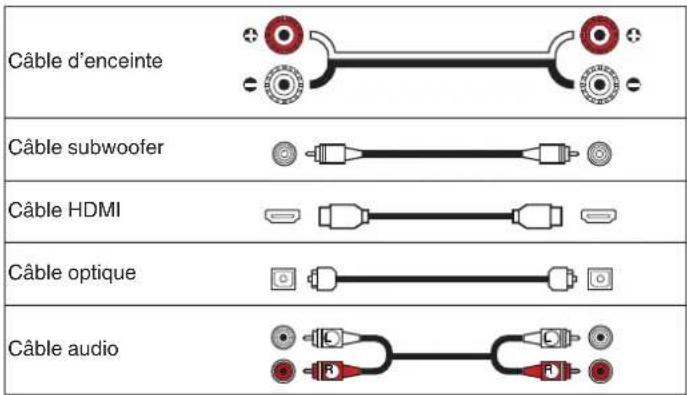

■ Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Panneau avant

nage

Panneau arrière

20

Télécommande

Contents

xions

ages Conseils Annexe

Installation des enceintes

Déterminez le système d'enceintes selon le nombre d'enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.

L'installation des enceintes est expliquée à l'aide de cet exemple d'une installation typique.

FL/FR :(Enceinte avant gauche/droite) :	Placez les enceintes droite et gauche FRONT à une distance égale de la position d'écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique.
C(Enceinte centrale) :	Placez l'enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur.
SL/SR(Enceinte surround gauche/droite) :	Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d'écoute principale.
SW 1/2(Subwoofer) :	Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant. Si vous avez deux caissons de basses, placez-les de manière asymétrique à l'avant de votre pièce.

Panneau avant

nage

Panneau arrière

21

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

- L'illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n'êtes pas obligé de les installer exactement à cette hauteur.

■ Lorsque des enceintes 5.1 canaux sont installées

Panneau avant

nage

Panneau arrière

22

Télécommande

Contents

xions

ages Conseils Annexe

Connexion des enceintes

Dans cette section, nous connectons les enceintes de la pièce à cet appareil.

Avant le branchement des enceintes

REMARQUE

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. ("Circuit de protection" (KET p. 141))
• Ne touchez jamais les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l'“Assistant de config.” (page 7 du “Guide de démarrage rapide” à part) est en cours d'exécution, suivez les instructions de l'écran “Assistant de config.” pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque “Assistant de config.” est en cours d'exécution).
• Utilisez des enceintes avec une impédance de 6 à 16 Ω/ohms.

■ Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 10 mm du revêtement de l'embout du câble d'enceinte, puis torsadez fermement le fil conducteur ou coupez-le.
2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.
3 Insérez le fil conducteur du câble d'enceinte dans la garde de la borne de l'enceinte.
4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la resserrer.

Panneau avant

nage

Panneau arrière

23

Télécommande

Contents

xions

ages Conseils Annexe

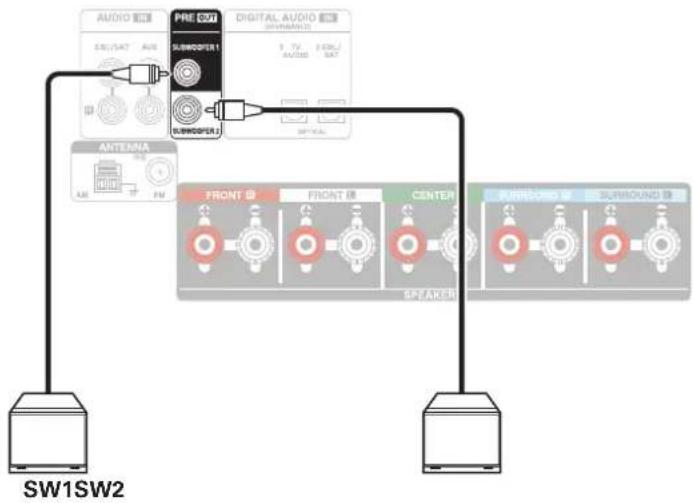

■ Connexion du subwoofer

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil.

Le même signal est émis par les bornes respectives du subwoofer.

- À propos des étiquettes du câble (fournis) pour l'identification du canal

La section d'affichage du canal pour les bornes d'enceintes sur le panneau arrière ont des codes de couleur pour l'identification de chaque canal.

Fixez l'étiquette du câble correspondant à chaque enceinte sur chacun des câbles d'enceinte. Cela facilite le branchement du câble approprié sur les bornes d'enceintes du panneau arrière.

Enceintes Couleur
FRONT L Blanc
FRONT R
CENTER
SURROUND L Bleu clair
SURROUND R Bleu
SUBWOOFER 1
SUBWOOFER 2

Panneau avant

nage

Panneau arrière

24

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Les étiquettes de câble fournies comprennent des étiquettes pour les câbles d'enceinte et HDMI. Attachez une étiquette de câble à chaque câble correspondant aux enceintes et aux appareils HDMI connectés, comme illustré ci-dessous. Cela permet d'identifier facilement et de connecter correctement les câbles entre vos composants.

[ Comment fixer les étiquettes des câbles ]

ages Conseils Annexe

Connexion standard

Ceci est utilisé comme un système surround de canal 5.1 de base. Les modes son comme le Dolby Pro Logic II sont pris en charge.

ages Conseils Annexe

Connexion d'un téléviseur

Connectez un téléviseur à cet appareil pour que la vidéo d'entrée soit transmise au téléviseur. Vous pouvez également profiter de l'audio de votre téléviseur sur cet appareil.

La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur.

"Connexion 1 : téléviseur équipé d'un connecteur HDMI et compatible avec la fonction ARC / eARC" (p. 28)

"Connexion 2 : téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC / eARC" (p. 29)

Vous ne pouvez pas connecter la TV à cet appareil.

* Qu'est-ce que l'ARC et l'eARC ?

ARC (Audio Return Channel) renvoie l'audio à cet appareil en utilisant le même câble HDMI que celui qui envoie la vidéo de cet appareil à votre téléviseur.

Cela permet à cet appareil de traiter le son provenant du tuner intégré de votre téléviseur et de ses applications.

Les téléviseurs dotés du port eARC (Enhanced Audio Return Channel) offrent une prise en charge supplémentaire de l'audio multicanal à haut débit binaire (Dolby TrueHD et DTS-HD).

Consultez le manuel d'utilisation de votre téléviseur pour plus de détails sur la prise en charge de l'eARC pour votre modèle particulier.

REMARQUE

- Utilisez un téléviseur avec une prise de courant à 2 broches pour cet appareil. Ne branchez pas un téléviseur avec une fiche à 3 broches, car cela pourrait provoquer du bruit.

Panneau avant

hage

Panneau arrière

27

Télécommande

Contents

Connexions

cture Réglages Conseils Annexe

Connexion 1 : téléviseur équipé d'un connecteur HDMI et compatible avec la fonction ARC / eARC

À l'aide d'un câble * HDMI de haute qualité, connectez une extrémité au port HDMI étiqueté "eARC" ou "ARC" sur votre téléviseur. Connectez l'autre extrémité au port HDMI OUT MONITOR de cet appareil.

Lorsqu'un téléviseur prenant en charge l'eARC est raccordé, la fonction eARC de cet appareil est activée automatiquement et le son du téléviseur est lu. Lorsqu'un téléviseur avec support ARC est connecté, réglez "ARC" dans le menu sur "Marche". (p. 85)

* Pour les téléviseurs 4K, nous recommandons d'utiliser un câble HDMI étiqueté "High Speed" et "with Ethernet".
* Pour les téléviseurs 8K, nous recommandons d'utiliser un câble HDMI étiqueté "Ultra High Speed".

• La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur.
• Réglez "Format signal 4K/8K" sur "8K Amélioré" dans le menu pour profiter de la vidéo 8K. (p. 87)

Panneau avant

nage

Panneau arrière

28

Télécommande

Connexion 2 : téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC / eARC

Utilisez un câble HDMI pour connecter le téléviseur à cet appareil.

Pour écouter l'audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Panneau avant

nage

Panneau arrière

29

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un dispositif de lecture

Cet appareil est équipé de connecteurs d'entrée vidéo HDMI et de trois types de connecteurs d'entrée audio (HDMI, audio numérique et audio).

Sélectionnez les bornes d'entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter.

Si le dispositif connecté à cet appareil est équipé d'une borne HDMI, il est recommandé d'utiliser des connexions HDMI.

Lors d'une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 31)
• "Connexion d'un lecteur Blu-ray Disc ou d'un lecteur DVD" (p. 33)
• "Connexion d'une console de jeu" (p. 34)

• Connectez les dispositifs à cet appareil comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/vidéo de cet appareil.
• La source qui est attribuée aux connecteurs OPTICAL 1 et OPTICAL 2 peut être modifiée. Voir "Affectation des entrées" pour savoir comment changer la source d'entrée attribuée aux connecteurs d'entrée. (17) p. 90
• Pour lire des signaux audio qui sont entrés dans cet appareil sur une TV connectée en HDMI, réglez "Sortie audio HDMI" sur "TV". (19 p. 83)
• Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.

Panneau avant

nage

Panneau arrière

30

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'un décodeur (Tuner satellite/TV par câble)

Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple.

Sélectionnez les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Connexion d'un lecteur multimédia

Cette explication utilise la connexion avec un lecteur multimédia comme exemple.

Panneau avant

nage

Panneau arrière

32

Télécommande

Connexion d'un lecteur Blu-ray Disc ou d'un lecteur DVD

Cette explication utilise la connexion avec un lecteur Blu-ray Disc ou DVD comme exemple.

33

Connexion d'une console de jeu

Cette explication utilise la connexion avec une console de jeux à titre d'exemple.

Panneau avant

nage

Panneau arrière

34

Télécommande

Contents

xions

ages Conseils Annexe

Connector un dispositif mémoire USB au port USB

Pour le mode d'emploi, voir "Lecture du contenu d'un dispositif mémoire USB" (p. 42).

- Denon ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet appareil.

REMARQUE

• Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.
• Il n'est pas possible d'utiliser cet appareil en connectant son port USB à un PC au moyen d'un câble USB.
• N'utilisez pas de câbles d'extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

Panneau avant

nage

Panneau arrière

35

Télécommande

Contents

xions

ages Conseils Annexe

Connexion d'une antenne FM/AM

Connectez l'antenne, syntonisez une émission, puis déplacez l'antenne dans la position où le bruit d'arrière-plan devient minime. Ensuite, fixez l'antenne avec du ruban adhésif ou autre. ("Écoute de diffusion FM/AM" (p. 49))

- Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous vous recommandons d'installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l'appareil pour en savoir plus.

REMARQUE

- Assurez-vous que les bornes des fils de l'antenne à boucle AM n'entrent pas en contact avec les parties métalliques du panneau.

Panneau avant

nage

Panneau arrière

36

Télécommande

Contents

xions

ages Conseils Annexe

■ Utilisation de l'antenne à boucle AM

Antenne fixée au mur

Fixez directement au mur sans monter.

Clou, broquette, etc.

Antenne posée sans fixation

Procédez comme indiqué ci-dessus pour le montage.

Lors du montage, se reporter à "Montage de l'antenne à boucle AM".

■ Montage de l'antenne à boucle AM

1 Passez le support à travers le bas de l'antenne cadre et repliez-le vers l'avant.
2 Insérez la partie saillante dans le trou carré du support.

Panneau avant

nage

Panneau arrière

37

Télécommande

Contents

xions

ages Conseils Annexe

Connexion des cordons d'alimentation

Une fois toutes les connexions effectuées, insérez la fiche d'alimentation dans la prise murale.

Panneau avant

nage

Panneau arrière

38

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Contenu

Utilisation basique

Mise sous tension 40

Sélection de la source d'entrée 40

Réglage du volume 41

Coupure temporaire du son (Sourdine) 41

Sélection d'un mode d'écoute 63

Lecture d'un appareil

Lecture avec les lecteurs DVD/Blu-ray Disc 41

Lecture du contenu d'un dispositif mémoire USB 42

Écouter de la musique sur un périphérique Bluetooth 44

Écoute de diffusion FM/AM 49

Fonctions pratiques

Compatible avec l’application “Denon 500 Series Remote” 57

Fonctions pratiques 58

Fonction de contrôle HDMI 67

Régler le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal) 68

Fonction de minuterie sommeil 69

Fonction de sélection rapide plus 71

Panneau avant

Affichage

Panneau arrière

39

Télécommande

Index

Utilisation basique

Mise sous tension

1 Appuyez sur POWER ⏻ pour mettre l'appareil sous tension.

• Vous pouvez appuyer sur la touche de sélection de la source d'entrée lorsque l'appareil est en mode veille pour le mettre sous tension.
• Vous pouvez également passer en mode veille en appuyant sur ⏻ sur l'appareil principal.

Sélection de la source d'entrée

1 Appuyez sur la touche de sélection de la source d'entrée pour la lecture.

La source d'entrée souhaitée peut être sélectionnée directement.

- Vous pouvez également sélectionner la source d'entrée en tournant SOURCE SELECT sur l'appareil principal.

Panneau avant

nage

Panneau arrière

40

Télécommande

Réglage du volume

1 Utilisez VOLUME ▲▼ pour régler le volume.

• La plage de réglage varie en fonction du signal d'entrée et du réglage de niveau du canal.
• Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l'appareil principal.

Coupure temporaire du son (Sourdine)

1 Appuyez sur MUTE 📁X.

• "MUTE" s'affiche sur l'écran.
  • s'affiche sur l'écran du téléviseur.

• Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (12 p. 82)
• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.
• Si ✗ est affiché sur l'écran de télévision pendant plus de 5 minutes alors que "Economiseur d'écran" est réglé sur "Marche", le symbole ✗ se déplace de manière aléatoire sur l'écran du téléviseur. (p. 87)

Lecture avec les lecteurs Blu-ray Disc/DVD

Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs Blu-ray Disc/DVD.

1 Préparez la lecture.

① Allumez le subwoofer, le lecteur et la TV.
② Sélectionnez l'entrée de cet appareil en guise d'entrée TV.

2 Appuyez sur POWER ⏻ pour mettre l'appareil sous tension.
3 Appuyez sur Blu-ray pour changer la source d'entrée du lecteur à lire.
4 Lancez la lecture du lecteur Blu-ray Disc ou DVD.

Lecture du contenu d'un dispositif mémoire USB

• Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil.
• Cet appareil est compatible avec les dispositifs mémoire USB au format "FAT16" ou "FAT32".
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants.
  Voir "Lecture de dispositifs mémoire USB" pour plus de détails. (12 p. 131)
  • WMA
• MP3
  • WAV
• MPEG-4 AAC
• FLAC
• Apple Lossless
  • AIFF

Panneau avant

nage

Panneau arrière

42

Télécommande

Contents

Connexions

are

eils Annexe

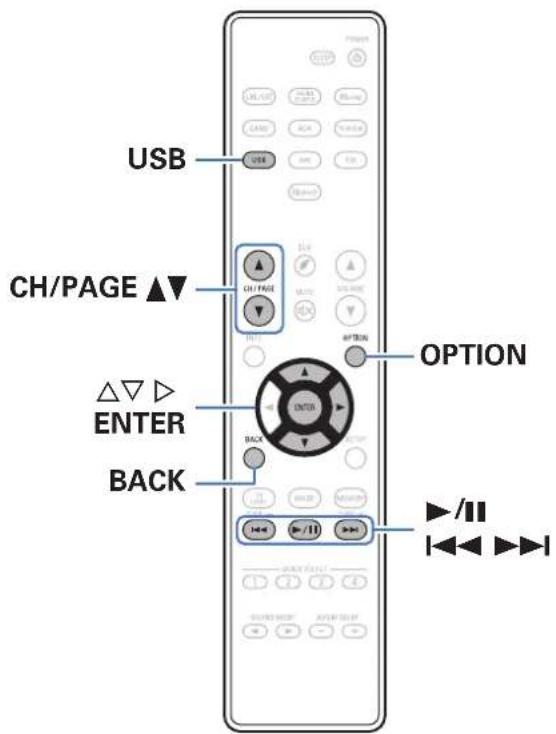

Lecture des fichiers d'un dispositif mémoire USB

1 Connectez le dispositif mémoire USB au port USB. (p. 35)
2 Appuyez sur USB pour passer à la source d'entrée "USB".

3 Utilisez △▽▷ pour sélectionner le fichier à lire, puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
▶/II	Lecture / Pause
|◀◀ ▶▶|	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide
ENTER	Lecture / Pause
	(Maintenir enfoncé) Arrêt
△ ∇	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

REMARQUE

• Notez que Denon ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.
  ■ Opérations accessibles dans le menu des options

• "Lecture répétée (Répéter)" (1 p. 59)

• "Lecture aléatoire (Aléatoire)" (p. 59)
• "Réglage de la tonalité (Tonalité)" (p. 60)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (P. 62)

Panneau avant

nage

Panneau arrière

43

Télécommande

Écouter de la musique sur un périphérique Bluetooth

Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l'aide du périphérique Bluetooth.

La communication est possible jusqu'à une distance d'environ 10 m.

REMARQUE

- Pour lire de la musique à partir d'un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP.

Panneau avant

nage

Panneau arrière

44

Télécommande

Lecture de musique à partir d'un périphérique Bluetooth

Afin d'écouter de la musique à partir d'un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d'abord être apparié avec cet appareil.

Une fois le périphérique Bluetooth apparié, il n'a pas besoin d'être apparié à nouveau.

1 Appuyez sur Bluetooth pour passer à la source d'entrée "Bluetooth".

Lors de la première utilisation, l'appareil ira en more d'appariement automatiquement et "Pairing..." apparaîtra sur l'écran de l'appareil.

2 Activez les réglages Bluetooth sur votre périphérique mobile.

3 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique Bluetooth.

Connectez-vous au périphérique Bluetooth pendant que "Pairing" est affiché sur l'écran de l'appareil.

Effectuez la connexion avec le périphérique Bluetooth à proximité de l'appareil (environ 1 m).

4 Quand un numéro apparaît sur l'écran de cet appareil, vérifiez qu'il s'agit du même numéro que celui représenté sur l'écran de l'appareil Bluetooth, puis sélectionnez "Jumeler" à la fois pour le périphérique Bluetooth et pour l'appareil.

À la fin de l'appariement, le nom de l'appareil apparaît sur l'écran de cet appareil.

5 Lecture de musique à l'aide de n'importe quelle application sur votre périphérique Bluetooth.

• Le périphérique Bluetooth peut également être commandé avec la télécommande de cet appareil.
• Lors de la prochaine commutation de la source d'entrée sur le Bluetooth, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté.

- Entrez "0000" lorsque le mot de passe est demandé sur l'écran du périphérique Bluetooth.

Panneau avant

nage

Panneau arrière

45

Télécommande

Contents

Connexions

re

eils Annexe

Touches de commande Fonction
▶/II	Lecture / Pause
|◀◀▶▶|	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide
ENTER	Lecture / Pause
	(Maintenir enfoncé) Arrêt
△ ▽	Passer à la plage précédente/Passer à la plage suivante
	(Maintenir enfoncé) Retour rapide/Avance rapide

- Les lettres de l'alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point).

REMARQUE

• Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP.
• La télécommande de cet appareil n'est pas garantie de fonctionner avec tous les périphériques Bluetooth.
• Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

■ Opérations accessibles dans le menu des options

• "Appariement avec d'autres périphériques Bluetooth" (p. 47)
• "Lecture répétée (Répéter)" (1 p. 59)
• "Lecture aléatoire (Aléatoire)" (p. 59)
• "Réglage de la tonalité (Tonalité)" (p. 60)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (17 p. 62)

Panneau avant

nage

Panneau arrière

46

Télécommande

Appariement avec d'autres périphériques Bluetooth

Jumeler un appareil Bluetooth avec l'appareil.

1 Activez les réglages Bluetooth sur votre périphérique mobile.
2 Appuyez sur OPTION lorsque la source d'entrée est "Bluetooth".

L'écran de menu d'option s'affiche.

3 Utilisez △▽ pour sélectionner "Mode couplage", puis appuyez sur ENTER.
L'appareil passera en mode d'appariement.
4 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique Bluetooth.
5 Quand un numéro apparaît sur l'écran de cet appareil, vérifiez qu'il s'agit du même numéro que celui représenté sur l'écran de l'appareil Bluetooth, puis sélectionnez "Jumeler" à la fois pour le périphérique Bluetooth et pour l'appareil.

À la fin de l'appariement, le nom de l'appareil apparaît sur l'écran de cet appareil.

• Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu'un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré.
• Entrez "0000" lorsque le mot de passe est demandé sur l'écran du périphérique Bluetooth.
• Appuyez sur la touche Bluetooth de la télécommande et maintenez-la enfoncée pendant au moins 3 secondes pour passer en mode appariement.

Panneau avant

nage

Panneau arrière

47

Télécommande

Reconnexion à cet appareil à partir d'un périphérique Bluetooth

Une fois l'appariement terminé, vous pouvez connecter le périphérique Bluetooth sans effectuer d'opération sur cet appareil.

Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

1 Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter.
2 Activez le réglage Bluetooth du périphérique Bluetooth à connecter.
3 Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth.
4 Écoutez de la musique à l'aide de n'importe quelle application sur votre périphérique Bluetooth.

• Lorsque l'alimentation de cet appareil est mise sous tension, la source d'entrée sera automatiquement commutée à "Bluetooth" si un périphérique Bluetooth est connecté.
• Lorsque le paramètre "Bluetooth veille" de cet appareil est réglé sur "Marche", que le paramètre "Sélecteur auto" est réglé sur "Marche" et qu'un périphérique Bluetooth y est connecté en état de veille, l'alimentation de l'appareil se met automatiquement en marche. (€25 p. 103)

Panneau avant

nage

Panneau arrière

48

Télécommande

Écoute de diffusion FM/AM

Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des émissions FM et AM.

Assurez-vous que l'antenne FM et l'antenne à boucle AM soient connectées à cet appareil en premier.

Panneau avant

nage

Panneau arrière

49

Télécommande

x

#

Contents Connexions

Réglag

es Conseils Annexe

Écoute de diffusion FM/AM

1 Connectez l'antenne. ("Connexion d'une antenne FM/AM" (p. 36))
2 Appuyez sur FM ou AM pour passer à la source d'entrée "FM" ou "AM".

[Écran du téléviseur ]

[Afficheur de cet appareil]

3 Appuyez sur MODE pour sélectionner le mode d'affichage.

AUTO(Défaut) :	Recherche et accord automatiques sur une station radio recevable.
MANUAL :	Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

4 Appuyez sur TUNE + ou TUNE - pour sélectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu'à ce qu'une station radio disponible soit trouvée. Ensuite, le balayage s'interrompt automatiquement et la station radio est diffusée.

• Les modes disponibles pour la réception de stations FM sont le mode "AUTO" qui permet de rechercher automatiquement les stations disponibles et le mode "MANUAL" qui permet de chercher les stations manuellement à l'aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur "AUTO".
  En mode "AUTO", vous ne pouvez pas rechercher des stations radio si la réception est mauvaise.
  Dans ce cas de figure, utilisez le mode "MANUAL" pour effectuer la syntonisation.

Touches de commande Fonction

CH/PAGE ▲▼	Sélectionner les stations radio préréglées
MODE Changer de mode de syntonisation
MEMORY Enregistrer des préréglages
TUNE +,- Sélectionner la station radio (haut/bas)

Panneau avant

nage

Panneau arrière

50

Télécommande

■ Opérations accessibles dans le menu des options

• "Recherche RDS" (p. 51)
• "Recherche PTY" (1 p. 52)
• "Recherche TP" (p. 53)
• "Texte Radio" (p. 53)
• "Réglage des stations et préréglage automatique des stations (Préréglage auto)" (10 p. 54)
• "Saut des stations radio préréglées (Passer préréglage)" (p. 56)
• "Réglage de la tonalité (Tonalité)" (p. 60)
• "Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)" (12 p. 62)

Recherche RDS

Le RDS (ne fonctionne que sur la bande FM) est un service de radiodiffusion qui permet à une station d'envoyer des informations supplémentaires en plus du signal d'émission de radio classique.

Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS.

Notez que la fonction RDS n'est opérationnelle que lors de la réception de stations compatibles RDS.

1 Appuyez sur OPTION lorsque la source d'entrée est "FM".
L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Recherche RDS", puis appuyez sur ENTER.
3 Appuyez sur ENTER.
La recherche de stations émettant en RDS démarre alors automatiquement.

Panneau avant

nage

Panneau arrière

51

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Recherche PTY

Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY).

PTY identifie le type de programme RDS.

Les types de programmes disponibles sont affichés de la façon suivante:

NEWS	Informations
AFFAIRS	Affaires courantes
INFO	Informations
SPORT	Sports
EDUCATE	Education
DRAMA	Drame
CULTURE	Culture
SCIENCE	Science
VARIED	Divers
POP M	Musique pop
ROCK M	Musique rock
EASY M	Musique pour tous
LIGHT M	Vieux titres
CLASSICS	Musique folk
OTHER M	Documentaires

WEATHER	Météo
FINANCE	Finance
CHILDREN	Programme pour enfants
SOCIAL	Affaires sociales
RELIGION	Religion
PHONE IN	Entrée de téléphone
TRAVEL	Voyages
LEISURE	Détente
JAZZ	Musique jazz
COUNTRY	Musique country
NATION M	Musique nationale
OLDIES	Classique légère
FOLK M	Classique
DOCUMENT	Autres musiques

1 Appuyez sur OPTION lorsque la source d'entrée est "FM".

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Recherche PTY", puis appuyez sur ENTER.

3 Utilisez △▽ pour appeler le type de programme souhaité.

4 Appuyez sur ENTER.

La recherche PTY démarre alors automatiquement.

Panneau avant

nage

Panneau arrière

52

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Recherche TP

TP identifie les programmes d'infos sur le trafic routier.

Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile.

Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d'infos routières (stations TP).

1 Appuyez sur OPTION lorsque la source d'entrée est "FM".

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Recherche TP", puis appuyez sur ENTER.

3 Appuyez sur ENTER.

La recherche TP démarre alors automatiquement.

Texte Radio

RT permet aux stations RDS d'envoyer des messages qui s'affichent directement à l'écran.

"Texte Radio" s'affiche à l'écran lorsque des données de texte radio sont reçues.

1 Appuyez sur OPTION lorsque la source d'entrée est "FM".

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Texte Radio", puis appuyez sur ENTER.

3 Utilisez ◀▷ pour sélectionner “Marche”, puis appuyez sur ENTER.

- Pendant la réception d'une station émettant du RDS, les textes transmis seront affichés.

- Si aucune donnée de texte n'est transmise, le message "NO TEXT DATA" s'affiche.

Panneau avant

nage

Panneau arrière

53

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Réglage des stations et préréglage automatique des stations (Préréglage auto)

Un maximum de 56 stations radio peut être automatiquement préréglé.

1 Appuyez sur OPTION lorsque la source d'entrée est "FM".

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Préréglage auto", puis appuyez sur ENTER.

L'appareil commence à syntoniser les stations radio automatiquement et à les prérégler.

- Lorsque le préréglage est terminé, la mention "Terminé" s'affiche pendant environ 5 secondes et l'écran du menu d'option s'éteint.

- La mémoire de préréglage est écrasée.

Panneau avant

nage

Panneau arrière

54

Télécommande

Préréglage de la station radio actuelle (Mémorisation préréglages)

Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement.

Vous pouvez prérégler jusqu'à 56 stations.

1 Accordez la station émettrice que vous souhaitez prérégler. ("Écouter des émissions FM/AM" (p. 50))
2 Appuyez sur MEMORY.
3 Utilisez △▽ pour sélectionner le canal que vous souhaitez prérégler.
4 Appuyez sur MEMORY.

La station radio actuelle est préréglée.

- Pour prérégler d'autres stations, répétez les étapes 1 à 4.

Écoute des stations préréglées

1 Utilisez CH/PAGE ▲▼ pour sélectionner la chaîne préréglée souhaitée.

- Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal.

Panneau avant

nage

Panneau arrière

55

Télécommande

Saut des stations radio préréglées (Passer préréglage)

Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d'une station de radio est grandement facilitée par le saut de mémoires inutiles.

1 Appuyez sur OPTION lorsque la source d'entrée est "FM" ou "AM".

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner “Passer préréglage”, puis appuyez sur ENTER.

L'écran "Passer préréglage" s'affiche.

3 Utilisez △▽ pour sélectionner le groupe de stations radio à ignorer.

Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné "CH *-*".

(* est le numéro du groupe sélectionné.)

4 Utilisez ◀▷ pour sélectionner "Passer".

La station sélectionnée ne s'affiche pas.

Annulation du saut préréglé

1 Lorsque l'écran "Passer préréglage" s'affiche, utilisez pour sélectionner un groupe de stations radio que vous ne souhaitez plus ignorer.
2 Utilisez ◀▷ pour sélectionner "Marche".

Le saut est annulé.

Panneau avant

nage

Panneau arrière

56

Télécommande

Contents

Connexions

are

eils Annexe

Compatible avec l'application "Denon 500 Series Remote"

L'application "Denon 500 Series Remote" vous permet de contrôler à distance l'AVR-X580BT depuis votre dispositif mobile lorsqu'il est connecté via Bluetooth. Elle est disponible gratuitement dans l'App Store d'Apple, Google Play ou l'Amazon Appstore. Assurez-vous de rechercher "DENON 500 SERIES".

Panneau avant

nage

Panneau arrière

57

Télécommande

Fonctions pratiques

Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

58

Télécommande

Lecture répétée (Répéter)

Sources d'entrée prises en charge : USB/Bluetooth

1 Pendant la diffusion du contenu, appuyez sur OPTION. L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Répéter", puis appuyez sur ENTER.
3 Utilisez ◀▷ pour sélectionner le mode Lecture répétée.

Arrêt(Défaut) :	Le mode de lecture répétée est annulé.
Un :	Le fichier en cours de lecture est répété en boucle.
Tous :	Tous les fichiers du dossier en cours de lecture sont répétés en boucle.(Lorsque la source d'entrée est réglée sur “Bluetooth”)
Dossier :	Tous les fichiers du dossier en cours de lecture sont répétés en boucle.(Lorsque la source d'entrée est réglée sur “USB”)

4 Appuyez sur ENTER.

L'écran de lecture s'affiche à nouveau.

- Les réglages "Répéter" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

59

Télécommande

Lecture aléatoire (Aléatoire)

Sources d'entrée prises en charge : USB/Bluetooth

1 Pendant la diffusion du contenu, appuyez sur OPTION. L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner “Aléatoire”, puis appuyez sur ENTER.
3 Utilisez ◀▷ pour sélectionner le mode Lecture aléatoire.

Arrêt(Défaut) :	Désactiver la lecture aléatoire.
Marche :	Lire de manière aléatoire toutes les plages dans le dossier de lecture actuel.

4 Appuyez sur ENTER.

L'écran de lecture s'affiche à nouveau.

• Pendant la lecture aléatoire, chaque fois que la lecture d'une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d'une fois lors de la lecture aléatoire.
• Les réglages "Aléatoire" sont mémorisés pour chaque source d'entrée.
• Pendant la lecture aléatoire, chaque fois que la lecture d'une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d'une fois lors de la lecture aléatoire.
• Les réglages "Aléatoire" sont mémorisés pour chaque source d'entrée.

Contents

Connexions

are

eils Annexe

Réglage de la tonalité (Tonalité)

Ajuste la qualité tonale des enceintes avant.

1 Appuyez sur OPTION.

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Tonalité", puis appuyez sur ENTER.

L'écran "Tonalité" s'affiche.

3 Utilisez ◀▷ pour régler la fonction de commande de tonalités sur marche/arrêt.

Marche :	Permettre les réglages de tonalité (graves, aigus).
Arrêt (Défaut) :	Lecture sans réglages de tonalité.

4 Sélectionnez "Marche" à l'étape 3 et appuyez sur ∇ pour sélectionner la gamme de sons devant être ajustée.

Graves : Réglage des graves.

Aigüs : Réglage des aigus.

5 Utilisez ◀▷ pour régler le tonalité, puis appuyez sur ENTER.

-6 dB - +6 dB (Défaut : 0 dB)

■ Utilisation de l'appareil

Réglage de la fonction de commande de la tonalité

Appuyez sur TONE CONTROL ON/OFF.

Permet sélectionner la plage pour laquelle régler la tonalité

Appuyez sur BASS/TREBLE.

Réglage de la tonalité

Appuyez sur ADJUST ◀ ou ADJUST ▶.

• Les réglages "Tonalité" sont mémorisés pour chaque source d'entrée.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Vous ne pouvez pas régler ceci si aucun signal audio n'est entré ou si dans le menu "Sortie audio HDMI" est réglé sur "TV". (12) p. 83)

Panneau avant

nage

Panneau arrière

60

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Réglage du retard audio (Délai audio)

Compense le décalage entre la vidéo et l'audio.

1 Appuyez sur OPTION.

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Délai audio", puis appuyez sur ENTER.

L'écran "Délai audio" s'affiche.

3 Utilisez ◀▷ pour régler la synchronisation.

0 ms - 200 ms (Défaut : 0 ms)

• Les réglages "Délai audio" sont mémorisés pour chaque source d'entrée.
• Les paramétrages "Délai audio" peuvent être définis même si vous appuyez sur AUDIO DELAY + ou AUDIO DELAY - sur la télécommande.

Optimiser le volume d'écoute de nuit (Mode Nuit)

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Cet élément peut être réglé lorsqu'un signal Dolby Digital est entré.

1 Appuyez sur OPTION.

L'écran de menu d'option s'affiche.

2 Utilisez △▽ pour sélectionner "Mode Nuit", puis appuyez sur ENTER.

L'écran de réglage Mode Nuit s'affiche.

3 Utilisez ◀▷ pour sélectionner "Mode Nuit", puis appuyez sur ENTER.

Bas : Réglez la valeur sur un niveau bas.

Moyenne : Réglez la valeur sur un niveau moyen.

Haut : Réglez la valeur sur un niveau élevé.

Auto :

Activation/désactivation automatique de la compression de la gamme dynamique selon la source.

Arrêt(Défaut) :

Ne pas sélectionner.

• "Automatique" peut être réglé lorsqu'un signal Dolby TrueHD est entré.
• Le réglage par défaut est sur "Arrêt".

Panneau avant

nage

Panneau arrière

61

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Cet appareil peut afficher des vidéos d'une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d'entrée.

Sources d'entrée prises en charge : USB/FM/AM/Bluetooth

1 Appuyez sur OPTION pendant la lecture audio. L'écran de menu d'option s'affiche.
2 Utilisez △▽ pour sélectionner "Sélect. Vidéo", puis appuyez sur ENTER.
3 Utilisez ◀▶ pour sélectionner le mode "Sélect. Vidéo".

Arrêt

(Défaut) :

Désactive le mode Sélect. Vidéo.

Marche : Active le mode Sélect. Vidéo.

4 Appuyez ◀▷ pour sélectionner la source d'entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER.

- Les réglages "Sélect. Vidéo" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

62

Télécommande

Contents

Connexions

are

eils Annexe

Sélection d'un mode d'écoute

Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo.

Des formats audio multi-canaux sont fournis sur les formats de disques vidéo et audio courants, tels que le Blu-ray ou le DVD, en plus d'être pris en charge par la diffusion numérique, et même par les vidéos en streaming.

Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l'audio stéréo 2 canaux.

- Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l'étiquette de celui-ci.

Sélection d'un mode d'écoute

1 Appuyez sur SOUND MODE ◀▶ pour sélectionner un mode son.

• Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement.
• Vous pouvez également sélectionner le mode de son en appuyant sur SOUND MODE sur l'appareil principal.

Panneau avant

nage

Panneau arrière

63

Télécommande

Contents Connexions

Réglages Conseils Annexe

■ Description des types de mode audio

Mode audio Dolby

Type de mode audio Description
Dolby PLII	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLII pour lire des sources 2 canaux en son surround 5.1 canaux avec une sensation de son surround enveloppante.
Dolby Digital Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital.
Dolby TrueHD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD.
Dolby Digital Plus Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus.

Mode audio DTS

Type de mode audio Description
DTS Neo:6	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur DTS Neo:6 pour lire des sources à 2 canaux en mode son surround 5.1.
DTS Surround Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS.
DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.

Mode audio multicanaux PCM

Type de mode audio Description

Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM.

Panneau avant

nage

Panneau arrière

64

Télécommande

Contents Connexions

Réglages Conseils Annexe

Mode audio original

Type de mode audio Description
Multi Ch Stereo Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes.
Virtual	Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo.

Mode audio stéréo

Type de mode audio Description

Stereo Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire.Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté.Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire.

Mode audio Direct

Type de mode audio Description
Direct Ce mode lit l’audio comme enregistré dans la source.
Pure Direct Ce mode lit un son	de qualité encore plus élevé que le mode “Direct”.Les circuits suivants sont à l’arrêt afin d’améliorer encore plus la qualité du son.• Affichez le circuit du témoin du corps principal (l’affichage passera en position arrêt.)

- En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas être réglés.

• Tonalité (p. 60)
- Restorer (10 p. 80)
• Room EQ (p. 82)

REMARQUE

- Lorsque le mode Pure Direct a été sélectionné, l'affichage s'éteint après environ 5 secondes.

Panneau avant

nage

Panneau arrière

65

Télécommande

■ Affichages sur l'affichage

① Indique un décodeur à utiliser.
- Pour un décodeur Dolby Digital, "☐☐☐" s'affiche.
- Pour un décodeur Dolby Digital Plus, "s'affiche.
② Affiche le nom de la source d'entrée en cours de lecture.

Panneau avant

nage

Panneau arrière

66

Télécommande

Fonction de contrôle HDMI

Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d'un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI.

Procédure de réglage

1 Activez la fonction de contrôle HDMI de cet appareil. Réglez "HDMI Contrôle" sur "Marche". (p. 84)
2 Allumez tous les appareils connectés par le biais du câble HDMI.
3 Activez la fonction de commande HDMI pour tous les appareils connectés avec le câble HDMI.

- Veuillez consulter les instructions d'utilisation du dispositif connecté pour vérifier les réglages.

- Si l'un des équipements vient à être débranché, exécutez les étapes 2 et 3.

4 Réglez l'entrée du téléviseur sur l'entrée HDMI connectée à cet appareil.

5 Basculez la source d'entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement.
6 Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille.

REMARQUE

- Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.

Panneau avant

nage

Panneau arrière

67

Télécommande

Contents Connexions

Réglag

Conseils Annexe

Régler le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d'entrée.

1 Appuyez sur CH LEVEL.
L'écran "Réglage niv. Canal" s'affiche.

2 Utilisez △▽ pour sélectionner le canal que vous souhaitez ajuster.

3 Utilisez ◀▷ pour régler le volume.

-12.0 dB - +12.0 dB (Défaut : 0.0 dB)

• Sélectionnez "Réinitialisez" et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à "0.0 dB" (Défaut).
• Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés.
• Les réglages "Réglage niv. Canal" sont mémorisés pour chaque source d'entrée.
• Vous ne pouvez définir ceci que pour les enceintes qui produisent l'audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu "Sortie audio HDMI" est réglé sur "TV". (17) p. 83)

Panneau avant

nage

Panneau arrière

68

Télécommande

Fonction de minuterie sommeil

Vous pouvez faire en sorte que l'appareil se mette automatiquement en veille à la fin d'un délai programmé. Ceci est pratique pour la visualisation et l'écoute avant d'aller se coucher.

Panneau avant

nage

Panneau arrière

69

Télécommande

x

#

Contents Connexions

Réglag

Conseils Annexe

Utilisation de la minuterie sommeil

1 Appuyez sur SLEEP et affichez la durée que vous souhaitez.

• Le témoin SLEEP s'allume sur l'écran et la minuterie sommeil démarre.
• Vous pouvez régler la minuterie sommeil dans la plage de 10 à 120 minutes par paliers de 10 minutes.

■ Vérification du temps restant

Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement. Le temps restant s'affiche sur l'écran.

■ Pour annuler la minuterie sommeil

Appuyez SLEEP pour sélectionner "Off". Le témoin SLEEP de l'affichage s'éteint.

• Vous pouvez également régler la minuterie sommeil en appuyant sur SLEEP sur l'appareil principal.
• Le réglage de la minuterie sommeil est annulé lorsque l'appareil commute en mode veille.

REMARQUE

- La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils.

Panneau avant

nage

Panneau arrière

70

Télécommande

Fonction de sélection rapide plus

Vous pouvez enregistrer les différentes réglages (sélection de la source d'entrée, volume, mode audio, etc.) à l'aide des boutons QUICK SELECT 1 – 4.

Vous pouvez appuyer sur l'un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération.

En sauvegardant sur les touches QUICK SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture.

71

Contents Connexions

Réglag

es Conseils Annexe

Solliciter le paramétrage

1 Appuyez sur QUICK SELECT.

Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.

- Les réglages par défaut de la source d'entrée sont indiqués ci-dessous.

Bouton Source d'entrée
QUICK SELECT 1 CBL/SAT
QUICK SELECT 2 Blu-ray
QUICK SELECT 3 Game
QUICK SELECT 4 Bluetooth

- Dans les réglages d'usine par défaut le volume n'est pas réglé sur la Fonction de sélection rapide plus. Reportez-vous à "Modification des réglages" pour enregistrer le volume dans la Fonction de sélection rapide plus. (C) p. 72)

Modification des réglages

1 Sélectionnez le réglage souhaité pour les éléments ci-dessous.

① Source d'entrée (p. 40)
② Volume (p. 41)
③ Mode son (p. 63)
④ Room EQ (p. 82)
⑤ Restorer (p. 80)
⑥ Sélect. Vidéo (p. 62)

2 Appuyez de manière prolongée sur QUICK SELECT jusqu'à ce que "Quick\* Memory" s'affiche.

Les paramètres présents seront mémorisés.

* a affiché le numéro de la touche QUICK SELECT enfoncée.

• Maintenez enfoncé QUICK SELECT quand une station radio est en cours de réception et en cours de lecture à l'aide d'une des sources suivantes, la station radio actuelle est mémorisée.
• Tuner
• Les éléments enregistrés dans la sélection rapide peuvent être sélectionnés. ("Options de Quick Select" (104))

Panneau avant

nage

Panneau arrière

72

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Plan du menu de l'interface graphique

Pour pouvoir utiliser le menu, connectez une TV à l'appareil et affichez le menu sur l'écran de la TV.

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences.

Éléments de configuration	Éléments détaillés Description Page
Audio	Paramètres surround Ajuste	les réglages du son surround. 77
	Restorer Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.	80
	Volume Effectuer les paramétrages du volume. 81
	Room EQ Configurez s’il faut utiliser l’égaliseur ou non. 82
Vidéo	Configuration des HDMI	Paramètre la sortie audio HDMI, la fonction “pass-through” HDMI et la commande HDMI.	83
	HDMI Upscaler Règle le mode de conversion ascendante du contenu HDMI 1080p et 4K en 8K. 86
	Economiseur d’écran Définit le paramètre de l’économiseur d’écran. 87
	Format signal 4K/8K	Configure les options de format de signal pour votre équipement vidéo 4K ou 8K.	87
	Configuration HDCP	Configure la version HDCP pour chaque source d’entrée HDMI.	89

Panneau avant

Affichage

Panneau arrière

73

Télécommande

Index

Contents Connexions Lecture

Conseils Annexe

Éléments de configuration	Éléments détaillés Description Page
Entrées	Affectation des entrées Permet de changer l'attribution du connecteur d'entrée. 90
	Niveau des sources Permet d'ajuster le niveau de lecture de l'entrée audio. 90
	Sélect. Entrées Permet de régler le mode d'entrée audio et le mode de décodage. 91
Enceintes	Configuration auto	Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.	92
	Configuration manuelle	Règle manuellement les enceintes ou modifie le paramétrage "Configuration auto".	97

Panneau avant

Affichage

Panneau arrière

74

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

75

Contents Connexions Lecture

Conseils Annexe

Fonctionnement du menu

1 Appuyez sur SETUP.
Le menu s'affiche à l'écran de la TV.
2 Utilisez △▽ pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER.
3 Utilisez ◀▷ pour passer au réglage désiré.
4 Appuyez sur ENTER pour entrer le réglage.

• Pour revenir à l'élément précédent, appuyez sur BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu'il est à affiché à l'écran. Le menu disparaît de l'écran.

Panneau avant

nage

Panneau arrière

76

Télécommande

Contents Connexions Lecture

Conseils Annexe

Audio

Réglage des paramètres audio.

Paramètres surround

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences.

Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir "Modes audio et paramètres surround" (p. 135).

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.
• Les réglages "Paramètres surround" sont mémorisés pour chaque mode son.

Mode

Réglez le mode son en fonction du signal d'entrée.

Mode Dolby PLII

Movie :	Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.
Musique :	Bascule sur le mode audio qui convient pour profiter de la musique.
Game :	Bascule sur le mode audio qui convient pour profiter de jeux.

Pro Logic : Mode de lecture Dolby Pro Logic.

Mode DTS Neo : 6

Cinema :	Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.
Musique :	Bascule sur le mode audio qui convient pour profiter de la musique.

- Le mode "Musique" est également efficace pour les sources vidéo contenant beaucoup de musique stéréo.

Panneau avant

nage

Panneau arrière

77

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Compression dynamique

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Automatique :	Active/désactive automatiquement la compression de la gamme dynamique selon la source.
Bas / Moyenne / Haut : Réglage du niveau de compression.
Arrêt(Défaut) :	Compression de la gamme dynamique toujours désactivée.

- Vous pouvez définir "Automatique" uniquement pour la source Dolby TrueHD.

■ Effets basse fréquence

Ajuste le niveau des effets basses fréquences (LFE).

-10 dB - 0 dB (Défaut : 0 dB)

• Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous.
• Sources Dolby Digital : 0 dB
• Sources cinéma DTS : 0 dB
• Sources musique DTS : -10 dB

Centrage image

Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l'image sonore à l'avant.

0.0 - 1.0 (Défaut : 0.3)

• Vous pouvez définir ceci lorsque le mode audio est défini sur DTS Neo:6 dans le mode "Music".
• Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l'image sonore est élargie à l'avant.

Panneau avant

nage

Panneau arrière

78

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Panorama

Le champ sonore avant est étendu plus vers l'arrière pour créer une impression sonore parfaitement inclusive.

Marche : Utilisez "Panorama".

Arrêt

(Défaut) :

Ne pas utiliser "Panorama".

- Vous pouvez définir ceci lorsque le mode son est réglé sur Dolby PLII en mode "Music".

Dimension

Déplace le centre de l'image sonore vers l'avant ou l'arrière, pour un meilleur équilibre.

0 - 6 (Défaut : 3)

• Vous pouvez définir ceci lorsque le mode son est réglé sur Dolby PLII en mode "Music".
• Plus le chiffre est petit, plus le son surround se décale vers l'arrière; plus le chiffre est grand, plus le son surround se décale vers l'avant.

Centre largeur

Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l'image sonore à l'avant.

0 - 7 (Défaut : 3)

• Vous pouvez définir ceci lorsque le mode son est réglé sur Dolby PLII en mode "Music".
• Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l'image sonore est élargie à l'avant.

Panneau avant

nage

Panneau arrière

79

Télécommande

Contents Connexions Lecture

Conseils Annexe

Subwoofer

Activation et désactivation de la sortie du subwoofer.

Marche

(Défaut) :

Le subwoofer est activé.

Arrêt : Le subwoofer n'est pas activé.

- Vous pouvez régler ceci si le mode son est "Direct" ou "Stereo" et dans le menu "Sortie Subwoofer" est réglé sur "LFE + MAIN (Principale)". (18 p. 100)

■ Paramètres défaut

Les paramètres "Paramètres surround" sont rétablis sur les paramètres par défaut.

Restorer

Les formats audio compressés, tels que MP3 et WMA (Windows Media Audio) réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction "Restorer" génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle restaure également les caractéristiques des basses d'origine pour une plage tonale riche et étendue.

Marche : Utiliser "Restorer".

Arrêt

(Défaut) :

Ne pas utiliser "Restorer".

• Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Les réglages "Restorer" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

80

Télécommande

Contents Connexions Lecture

Conseils Annexe

Volume

Effectuer les paramétrages du volume.

Échelle

Régler l'affichage du volume.

0 - 98(Défaut) :	Afficher dans la gamme de 0 (Min) à 98.
-79.5 dB – 18.0 dB :	Afficher ---dB (Min), gamme de -79,5 dB à 18,0 dB.

Limite

Réglages de volume maximum.

60 - 80 (-20 dB - 0 dB)

Arrêt (Défaut)

- La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur " -79.5 dB - 18.0 dB". (p. 81)

Niveau démarrage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partir de la dernière session.
Sourdine :	Toujours passer en sourdine au démarrage de l'appareil.

1 - 98 (-79 dB - 18 dB) : Le volume est réglé au niveau défini.

- La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur " -79.5 dB - 18.0 dB". (p. 81)

Panneau avant

nage

Panneau arrière

81

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet

(Défaut) :

Le son est complètement coupé.

-40 dB : Le son est abaissé de 40 dB.
-20 dB : Le son est abaissé de 20 dB.

Room EQ

Configurez s'il faut utiliser l'égaliseur ou non.

Marche : Utiliser "Room EQ".

Arrêt

(Défaut) :

Ne pas utiliser "Room EQ".

• Vous pouvez sélectionner cette option après avoir effectué Configuration automatique.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".

Panneau avant

nage

Panneau arrière

82

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Vidéo

Effectuez les réglages vidéo.

Configuration des HDMI

Règle les paramètres de configurations de Sortie audio HDMI, HDMI PassThrough et HDMI Contrôle.

REMARQUE

- Quand "HDMI PassThrough" et "HDMI Contrôle" est sur "Marche", la consommation en mode Veille est plus élevée. ("HDMI PassThrough" (127 p. 84), "HDMI Contrôle" (127 p. 84)) Si vous n'utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d'alimentation de la prise secteur.

■ Sortie audio HDMI

Permet de sélectionner le matériel pour la sortie audio HDMI.

AVR(Défaut) :	Lecture par les enceintes connectées au récepteur.
TV :	Lecture par une télévision connectée au récepteur.

• Lorsque la fonction HDMI Contrôle est activée, la priorité est donnée au réglage audio du téléviseur. (16 p. 67)
• Lorsque cet appareil est sous tension et que "Sortie audio HDMI" est réglé sur "TV", l'audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

Panneau avant

nage

Panneau arrière

83

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ HDMI PassThrough

Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Marche :	Transmet l’entrée HDMI sélectionnée via la sortie HDMI de cet appareil lorsqu’il est en mode Veille.
Arrêt (Défaut) :	Aucun signal HDMI n’est transmis via la sortie HDMI de cet appareil en mode veille.

Définit la borne HDMI qui introduit les signaux HDMI en mode veille.

Dernière(Défaut) :	La source d'entrée la plus récente se mettra en mode veille.
CBL/SAT / Media Player / Blu-ray / Game :	Traversez la source d'entrée sélectionnée.

- "Source Pass Through" peut être réglé quand "HDMI PassThrough" est réglé sur "Marche" ou que "HDMI Contrôle" est réglé sur "Marche". ("HDMI PassThrough" (p. 84), "HDMI Contrôle" (p. 84))

■ HDMI Contrôle

Permet de lier l'utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle.

Marche : Utiliser la fonction HDMI Contrôle.

Arrêt

(Défaut) :

Ne pas utiliser la fonction HDMI Contrôle.

• Consultez les instructions d'utilisation de chaque composant connecté pour vérifier les réglages.
• Lorsque "HDMI Contrôle" est réglé sur "Marche", l'état d'alimentation de cet appareil peut être lié à celui du téléviseur et le volume de cet appareil peut être contrôlé à l'aide de la télécommande du téléviseur.
• Se reporter à "Fonction HDMI Contrôle" pour en savoir plus sur la fonction HDMI Contrôle. (19 p. 67)

REMARQUE

- Si les réglages "HDMI Contrôle" ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

Panneau avant

nage

Panneau arrière

84

Télécommande

Contents Connexions Lecture

Conseils Annexe

ARC

Sur le téléviseur raccordé au connecteur HDMI MONITOR, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI.

Marche : Utiliser la fonction ARC.

Arrêt

(Défaut) :

Ne pas utiliser la fonction ARC.

• Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur.
• Lorsque "ARC" est réglé sur "Marche", le volume de cet appareil peut être contrôlé à l'aide de la télécommande du téléviseur, même lorsque "HDMI Contrôle" est réglé sur "Arrêt" pour cet appareil.

REMARQUE

• Si les réglages "ARC" ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.
• L'utilisation d'un téléviseur compatible avec la fonction eARC permet la lecture audio à partir du haut-parleur connecté à cet appareil, indépendamment des paramètres "ARC" dans le menu.

■ Commutation TV Audio

Définit le passage automatique sur l'entrée "TV Audio" lorsqu'un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil.

Marche (Défaut) :	Sélectionner l'entrée "TV Audio" automatiquement lors de la réception d'une commande à partir du téléviseur.
Arrêt :	Ne sélectionnez pas l'entrée "TV Audio" automatiquement lors de la réception d'une commande à partir du téléviseur.

- "Commutation TV Audio" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche". (P. 84)

Panneau avant

nage

Panneau arrière

85

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Désactiver commande

Lie la mise en veille de cet appareil aux équipements externes.

Tous(Défaut) :	Si la TV branchée est mise hors tension indépendamment de la source d'entrée, l'appareil est automatiquement mis en veille.
Vidéo :	Avec une source d'entrée sélectionnée attribuée à, "HDMI" ou "VIDEO", lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. (K27 p. 90)
Arrêt :	L'appareil n'est pas lié à la mise sous/hors tension de la TV.

- "Désactiver commande" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche". (17 p. 84)

HDMI Upscaler

Règle le mode de conversion ascendante du contenu HDMI 1080p et 4K en 8K.

Automatique :	Transformez les vidéos HDMI 1080p et 4K en 8K en fonction des capacités du moniteur.
Arrêt(Défaut) :	Le convertisseur 8K est désactivé.

- Cet élément peut être réglé lorsque "HDMI" est attribué à chaque source d'entrée. - Cette fonction n'est pas efficace lorsque le signal d'entrée est "x.v.Color", 3D, sYCC601 color, Adobe RGB color, Adobe YCC601 color, résolutions informatiques, vidéo compressée ou HDR.

Panneau avant

nage

Panneau arrière

86

Télécommande

Contents Connexions Lecture

Conseils Annexe

Economiseur d'écran

Sélectionnez le réglage de l'économiseur d'écran.

Un économiseur d'écran s'active si aucune opération n'est effectuée pendant plus de 5 minutes lorsqu'aucun signal vidéo n'est entré ou lorsque le même écran (par exemple le menu de configuration) est affiché. Utilisez △▽◀▷ pour effacer l'économiseur d'écran.

Marche : Active l'économiseur d'écran.

Arrêt

(Défaut) :

Désactive l'économiseur d'écran.

- L'économiseur d'écran est activé dans les cas suivants.

• Lorsque le menu de configuration est affiché
  • Lorsqu'aucun signal vidéo n'est entré
• Lorsque l'écran de lecture USB, Bluetooth ou Tuner est affiché

Format signal 4K/8K

Définissez le format des signaux 4K et 8K à lire par cet appareil lorsque le téléviseur ou l'appareil de lecture connecté à cet appareil est compatible avec les signaux HDMI 4K ou 8K.

■ Format signal 4K/8K

Définit les options de format de signal pour les périphériques connectés à chaque entrée de cet appareil.

Standard :	Sélectionnez si votre téléviseur et le périphérique source prennent en charge les signaux vidéo 4K 60 Hz 4:2:0 8 bits.
Amélioré (Défaut) :	Sélectionnez si votre téléviseur, le périphérique source et les câbles prennent en charge les signaux vidéo haute qualité 4K 60 Hz 4:4:4 8 bits, 4:2:2 ou 4:2:0 10 bits.
8K Amélioré :	Sélectionnez si votre téléviseur, l'appareil source et les câbles prennent en charge les signaux vidéo de haute qualité 8K 60 Hz ou 4K 120 Hz.

Panneau avant

nage

Panneau arrière

87

Télécommande

Contents Connexions Lecture

Conseils Annexe

【Relation entre le "Format signal 4K/8K" paramétrage et les résolutions supportées】

Résolution supportée	Espace couleurs	Profond eur pixel	Format signal 4K/8K
			Standard	Amélioré	8K Amélioré
4K 24Hz, 4K 30Hz, 4K 25Hz	RGB / YCbCr 4:4:4	8 bits	√ √	√
		10,12 bits	-	√	√
	YCbCr 4:2:2 1	2 bits	√ √	√
4K 60 Hz, 4K 50 Hz	YCbCr 4:2:0	8 bits	√ √	√
		10,12 bits	-	√	√
	RGB / YCbCr 4:4:4	8 bits -		√	√
		10,12 bits	--		√
	YCbCr 4:2:2 1	2 bits -		√	√
4K 120Hz, 4K 100Hz	YCbCr 4:2:0	8,10,12 bits	-	-	√
	RGB / YCbCr 4:4:4	8,10 bits -			√
	YCbCr 4:2:2 1	2 bits --			√
8K 24Hz, 8K 30Hz, 8K 25Hz	YCbCr 4:2:0	8,10,12 bits	-	-	√
	RGB / YCbCr 4:4:4	8,10 bits -			√
	YCbCr 4:2:2 1	2 bits --			√
8K 60 Hz, 8K 50 Hz	YCbCr 4:2:0 8	10 bits --			√

• Lors du paramétrage sur "Amélioré", nous recommandons d'utiliser un "Premium High Speed HDMI Cable" ou un "Premium High Speed HDMI Cable with Ethernet" ayant une "HDMI Premium Certified Cable" étiquette figurant sur l'emballage du produit.
• Lorsque vous configurez ce paramétrage sur "8K Amélioré", nous recommandons d'utiliser un "Ultra High Speed HDMI cable" certifié.
• Lorsque ce paramétrage est "8K Amélioré", configurez le paramétrage du téléviseur ou du périphérique de lecture pour faire correspondre ce paramétrage.
• Lorsque le paramétrage est "8K Amélioré", la vidéo pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du câble HDMI. Dans ce cas, modifiez ce paramètre sur "Amélioré" ou "Standard".

Panneau avant

nage

Panneau arrière

88

Télécommande

Contents Connexions Lecture

Conseils Annexe

Configuration HDCP

Configure la version HDCP pour chaque source d'entrée HDMI.

Selon la version HDCP de votre lecteur et de votre téléviseur, il est possible que la vidéo ne soit pas diffusée.

Si ce problème survient, utilisez ce paramètre pour définir une version de HDCP. Cela peut permettre de reproduire une vidéo.

Automatique (Défaut) :	Applique automatiquement la version HDCP de cet appareil en fonction de la télévision.
1.4:	Met à niveau la version HDCP de cet appareil avec la version 1.4.
2.3:	Met à niveau la version HDCP de cet appareil avec la version 2.3.

Panneau avant

nage

Panneau arrière

89

Télécommande

Contents Connexions Lecture

Conseils Annexe

Entrées

Réalisation des réglages concernant la lecture de la source d'entrée.

Vous n'avez pas besoin de modifier les réglages pour utiliser l'appareil. Effectuez des réglages lorsque cela s'avère nécessaire.

Affectation des entrées

En effectuant les connexions comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/vidéo de cet appareil, il vous suffit d'appuyer une seule fois sur les touches de sélection de la source d'entrée pour lire aisément de l'audio ou de la vidéo à partir d'un dispositif connecté.

Veuillez changer l'attribution de la borne d'entrée audio numérique lors de la connexion d'une source d'entrée différente de ce qui est imprimé sur les bornes d'entrée audio numériques de cet appareil.

- Par défaut, chaque élément est réglé comme suit.

Source d'entréeConnecteur d'entrée	CBL/SAT	Media Player	Blu-ray	Game AUX	TV Audio
OPTICAL1					○
OPTICAL2	○

■ Paramètres défaut

Les paramètres "Affectation des entrées" sont rétablis sur les paramètres par défaut.

Niveau des sources

Cette fonction permet de corriger le niveau de lecture de l'entrée audio de la source d'entrée sélectionnée.

Utilisez cette fonction s'il y a des différences de niveau du volume d'entrée entre les différentes sources.

-12 dB - +12 dB (Défaut : 0 dB)

- Les réglages "Niveau des sources" sont mémorisés pour chaque source d'entrée.

Panneau avant

nage

Panneau arrière

90

Télécommande

Contents Connexions Lecture

Conseils Annexe

Sélect. Entrées

Réglez le mode d'entrée audio et le mode de décodage de chaque source d'entrée.

Les modes d'entrée accessibles peuvent varier en fonction de la source d'entrée.

- Les réglages "Sélect. Entrées" sont mémorisés pour chaque source d'entrée.

■ Mode d'entrée

Définit les modes d'entrée audio pour les différentes sources d'entrée. Normalement, il est recommandé de régler le mode d'entrée audio sur "Automatique".

Automatique (Défaut) :	Détecter automatiquement le signal en entrée et lancer la lecture.
HDMI:	Lire uniquement les signaux en provenance de l'entrée HDMI.
Numérique :	Lire uniquement les signaux en provenance de l'entrée audio numérique.
Analogique :	Lire uniquement les signaux en provenance de l'entrée audio analogique.

• Lorsque des signaux numériques entrent correctement, le témoin DIG. s'allume sur l'affichage. Si le témoin DIG. ne s'allume pas, vérifiez "Affectation des entrées" et les connexions. (Lp. 90)
• Si l'option "ARC" est réglée sur "Marche" et si un téléviseur compatible ARC est branchée via les bornes HDMI MONITOR, le mode d'entrée dont la source d'entrée est "TV Audio" est paramétré sur ARC.
• Lorsqu'un téléviseur compatible avec la fonction eARC est raccordé à la borne HDMI MONITOR, le mode d'entrée dont la source d'entrée est "TV Audio" est verrouillé sur eARC.

■ Mode de décodage

Réglez le mode décodage pour la source d'entrée.

Normalement, il est recommandé de régler le mode d'entrée audio sur "Automatique". Mais nous vous recommandons de le régler sur "PCM" ou "DTS" si le début de la source est coupée ou en cas de parasites.

Automatique (Défaut) :	Détecter automatiquement le signal d'entrée audio numérique, le décoder et le reproduire.
PCM:	Décoder et reproduire uniquement les signaux PCM en entrée.
DTS:	Décoder et reproduire uniquement les signaux DTS en entrée.

- Vous pouvez régler cet élément pour des sources d'entrée auxquelles la borne d'entrée HDMI est affectée ou auxquelles, "OPTICAL1" ou "OPTICAL2" est affecté dans "Affectation des entrées" dans le menu. (p. 90)

Panneau avant

nage

Panneau arrière

91

Télécommande

Contents Connexions Lecture

Conseils Annexe

Enceintes

Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement. Ceci est appelé "Configuration auto".

Vous n'avez pas à effectuer "Configuration auto" si vous avez déjà effectué "Réglage enceintes" dans "Assistant de config.".

Pour configurer manuellement les enceintes, utilisez l'option "Configuration manuelle" du menu. (p. 97)

Configuration auto

Pour effectuer la mesure, disposez le microphone d'étalonnage de son en position d'écoute principale.

FL Enceinte avant (G)

FR Enceinte avant (D)

C Enceinte centrale

SW Subwoofer

SL Enceinte surround (G)

SR Enceinte surround (D)

■ A propos de la position d'écoute principale

La position d'écoute principale est la position où plusieurs auditeurs ou une personne seule s'assoient naturellement dans l'enceinte de l'environnement d'écoute. Avant de lancer "Configuration auto", disposez le microphone d'étalonnage acoustique en position d'écoute principale.

Panneau avant

nage

Panneau arrière

92

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

REMARQUE

• Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la pièce d'écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.
• Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d'étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.
• Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S'il y a un bruit de fond dans la pièce, le volume de ces signaux d'essai augmente.
• Il n'est pas possible d'effectuer ces mesures lorsqu'un casque est connecté. Débranchez le casque audio avant d'effectuer "Configuration auto".

Panneau avant

nage

Panneau arrière

93

Télécommande

Contents Connexions Lecture

Conseils Annexe

Procédure pour les paramétrages de l'enceinte (Configuration auto)

1 Installez le microphone d'étalonnage de son sur un trépied et disposez-le en position d'écoute principale.

Lors de l'installation du microphone d'étalonnage du son, pointez l'extrémité du microphone vers le plafond et réglez la hauteur afin qu'elle corresponde à celle des oreilles d'un auditeur en position assise.

2 Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci-dessous.

Subwoofer doté d'un mode direct

Placez le mode direct sur "Marche" et désactivez le réglage du volume et le réglage de la fréquence croisée.

Subwoofer ne possédant pas de mode direct

Effectuez les réglages suivants:

• Volume : position 12 heures
- Fréquence croisée : Fréquence maximale/la plus élevée
• Filtre passe-bas : Arrêt
- Mode veille : Arrêt

Panneau avant

nage

Panneau arrière

94

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil.

Lorsque le microphone de configuration et de mesure est connecté, l'écran suivant s'affiche.

4 Sélectionnez "Démarrer" et appuyez ensuite sur ENTER.

5 Sélectionnez "Suivant" et appuyez ensuite sur ENTER.

6 Sélectionnez "Lancer Test", puis appuyez sur ENTER.

- La mesure peut prendre plusieurs minutes.

REMARQUE

• Si "Attention!" s'affiche sur l'écran du téléviseur :
• Allez à "Message d'erreur" (p. 96). Vérifiez les points concernés et effectuez les procédures nécessaires.

□ Pour annuler Configuration auto

① Appuyez sur BACK pour afficher l'écran contextuel.
② Appuyez sur ◀ pour sélectionner "Oui", puis appuyez sur ENTER.

7 Débranchez le microphone de mesures et de configuration de la prise SETUP MIC de l'appareil.

Ne modifiez pas la connexion de l'enceinte ou le volume du subwoofer après "Configuration auto". Si ces derniers sont modifiés, exécutez à nouveau "Configuration auto" afin de configurer les paramétrages de l'égaliseur de manière optimale.

Panneau avant

nage

Panneau arrière

95

Télécommande

Contents Connexions Lecture

Conseils Annexe

Message d'erreur

Un message d'erreur s'affiche si "Configuration auto" n'a pas pu se terminer en raison de la position des enceintes, de l'environnement de mesure, etc. Si un message d'erreur s'affiche, prenez les mesures nécessaires. Coupez l'alimentation avant de vérifier les connexions des enceintes.

Exemples Détails de l’erreur Remèdes
Avant G : Aucun	• L’enceinte affichée n’a pas pu être détectée.	• Vérifiez les connexions des enceintes affichées.

Panneau avant

nage

Panneau arrière

96

Télécommande

Contents Connexions Lecture

Conseils Annexe

Configuration manuelle

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les paramétrages effectués dans "Configuration auto".

- Cet appareil peut être utilisé sans modifier les réglages "Configuration manuelle". Effectuez des réglages uniquement si cela s'avère nécessaire.

Disposit. des enceintes

Réglez les enceintes à utiliser.

Avant

Avant est défini sur Oui.

Centrale

Réglez l'enceinte centrale.

Oui(Défaut) :

L'enceinte centrale est utilisée.

Non : L'enceinte centrale n'est pas utilisée.

■ Surround

Réglez les enceintes surround.

Oui(Défaut) :	Les enceintes surround sont utilisées.
Non :	Les enceintes surround ne sont pas utilisées.

Subwoofer

Définir la présence d'un subwoofer.

Oui(Défaut) :

Un subwoofer est utilisé.

Non : Aucun subwoofer n'est utilisé.

Panneau avant

nage

Panneau arrière

97

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Distances

Permet de régler la distance entre la position d'écoute et les enceintes. Avant d'effectuer les réglages, mesurez la distance entre la position d'écoute et les différentes enceintes.

■ Étape

Permet de régler l'unité de distance.

0.1 m / 0.01 m (Défaut: 0.1 m)

■ Paramètres défaut

Les paramètres "Distances" sont rétablis sur les paramètres par défaut.

■ Réglez la distance

0.00 m - 18.00 m

• Les enceintes qui peuvent être sélectionnées sont différentes selon les paramétrages "Disposit. des enceintes". (17 p. 97)
• Réglages par défaut :
  Avant G / Avant D / Centrale / Subwoofer : 3,60 m Surround G / Surround D : 3,00 m
• Réglez la différence de distance entre enceintes à moins de 6,00 m.

Niveaux

Réglez le volume de la tonalité de test à l'identique à la position d'écoute lorsqu'il est envoyé depuis chaque enceinte.

■ Démar. tonalite d'essai

Un son test est émis depuis l'enceinte sélectionnée.

Pendant l'écoute du son test, ajustez le volume de sortie sur l'enceinte sélectionnée.

-12.0 dB - +12.0 dB (Défaut : 0.0 dB)

• Le paramétrage "Niveaux" est reflété dans tous les modes son.
• Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l'option "Niveaux".

■ Paramètres défaut

Les paramètres "Niveaux" sont rétablis sur les paramètres par défaut.

Panneau avant

nage

Panneau arrière

98

Télécommande

Contents Connexions Lecture

Conseils Annexe

Crossover

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte.

■ Sélection de la fréquence croisée

Total / 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz

• Réglage par défaut :
  Avant : Total
  Centre/surround : 80 Hz

- La fréquence croisée par défaut est "80 Hz". Il s'agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d'enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur "250 Hz" lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz.

- Les sons inférieurs à la fréquence de recouvrement sont coupés dans la sortie de l'enceinte. Les fréquences graves coupées sont émises par le subwoofer ou par l'enceinte avant.

- Lorsqu'aucun subwoofer n'est utilisé, "Avant" est défini sur "Total".

Panneau avant

nage

Panneau arrière

99

Télécommande

Contents Connexions Lecture

Conseils Annexe

Configuration avancée

Définissez les paramètres avancés relatifs aux enceintes.

Sortie Subwoofer

Sortie Subwoofer

Permet de sélectionner les signaux basse fréquence qui sont envoyés aux sorties du subwoofer.

LFE(Défaut) :	Les sorties du subwoofer reçoivent la piste LFE, ainsi que les basses redirigées par les enceintes dont les filtres sont réglés. Utilisez ce paramètre comme valeur par défaut pour la gestion des basses du home cinéma dans une pièce typique.
LFE + MAIN (Principale) :	Les sorties du subwoofer reçoivent la piste LFE, plus les basses redirigées, et une copie des signaux basse fréquence de toutes les enceintes pleine bande.

• "Sortie Subwoofer" peut être configuré lorsque "Disposit. des enceintes" - "Subwoofer" dans le menu est réglé sur "Oui". (p. 97)
• Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants.
• Si "Crossover" - "Avant" et "Centrale" sont réglés sur "Total", et que "Sortie Subwoofer" est réglé sur "LFE", il se peut que les subwoofers n'émettent aucun son, selon le signal d'entrée ou le mode sonore sélectionné. (127 p. 97)

Sélectionnez "LFE + MAIN (Principale)" si vous voulez que les signaux des graves soient toujours reproduits par le subwoofer.

Panneau avant

nage

Panneau arrière

100

Télécommande

Extract. basses LPF

Réglez le filtre passe-bas pour les basses à copier à partir de l'enceinte pleine bande pour chaque enceinte lorsque "Sortie Subwoofer" est réglé sur "LFE + MAIN (Principale)".

40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

- Le réglage ne peut être effectué que pour les enceintes pour lesquelles "Crossover" est réglé sur "Total".

■ LPF pour LFE

Sélectionne le point de croisement pour le canal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 180 Hz / 200 Hz / 250 Hz (Défaut : 120 Hz)

Contents

Connexions Lecture

Conseil

Annexe

Général

Effectuer d'autres réglages.

Langue

Permet de régler la langue d'affichage du menu sur l'écran du téléviseur.

English / Français / Español (Défaut : English)

• "Langue" peut aussi être réglé de la manière suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.
• Appuyez et maintenez enfoncé TUNE +, TUNE - et DIMMER sur l'appareil principal pendant au moins 3 secondes. "V.Format:" s'affiche sur l'écran.
• Appuyez sur STATUS sur l'appareil principal. "Lang.:" s'affiche sur l'écran.
• Utilisez TUNER PRESET CH + ou DIMMER sur l'appareil principal et définissez la langue.
• Appuyez sur TUNE - pour entrer le réglage.

ECO

Configurez le paramétrage du mode ECO et du mode veille automatique.

■ Mode ECO

Ceci permet de réduire la consommation électrique lorsque l'appareil est sous tension.

Marche :	Les économies d’énergie sont toujours activées, quel que soit le volume ou le signal d’entrée.
Automatique (Défaut) :	Ceci vous offre le meilleur équilibre entre les économies d’énergie et la puissance de sortie maximale :Aux faibles niveaux de volume, les économies d’énergie sont activées. Si vous augmentez le volume sonore, les économies d’énergie sont automatiquement désactivées, ce qui vous permet de bénéficier d’une puissance de sortie maximale sans distorsion.

Arrêt : Aucune économie d'énergie.

• Lorsque l'appareil bascule entre les différents états d'économie d'énergie en "Mode ECO : Automatique", vous pourriez entendre un cliquetis provenant de l'intérieur de cet appareil, ceci est normal.
• Le mode Éco peut également être modifié en appuyant sur ECO √ sur la télécommande.

Panneau avant

nage

Panneau arrière

101

Télécommande

Contents Connexions Lecture

Conseils Annexe

■ Marche (par défaut)

Réglez le mode sur le mode ECO lorsque l'appareil est sous tension.

Dernière (Défaut) :	Le Mode ECO sera réglé sur les réglages précédent avant la mise hors tension de l'alimentation.
Marche :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers “Mode ECO” dans “Marche”.
Automatique :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers “Mode ECO” dans “Automatique”.
Arrêt :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers “Mode ECO” dans “Arrêt”.

Veille auto

Paramétrez de manière à ce que l'alimentation de l'appareil commute automatiquement en mode veille.

Permet de régler la durée avant le basculement en mode veille auto lorsqu'aucun signal audio ou vidéo n'est émis de cet appareil.

Avant que l'appareil n'entre en mode veille, "Veille auto" s'affiche sur l'écran de l'appareil, ainsi que sur l'écran du menu.

60 min :	L'appareil passe en mode veille au bout de 60 minutes.
30 min :	L'appareil passe en mode veille au bout de 30 minutes.
15 min(Défaut) :	L'appareil passe en mode veille au bout de 15 minutes.
Arrêt :	L'appareil ne passe pas automatiquement au mode veille.

Panneau avant

nage

Panneau arrière

102

Télécommande

Contents Connexions Lecture

Conseils Annexe

Bluetooth

Configure le paramétrage Bluetooth.

Bluetooth veille

Configurez sur oui ou non si l'appareil doit être mis sous tension lors du fonctionnement d'un périphérique Bluetooth.

Marche : Active la fonction de veille Bluetooth.

Arrêt(Défaut) :

Désactive la fonction de veille Bluetooth.

- Lorsque le "Bluetooth veille" est réglé sur "Marche" et que la connexion s'effectue sur un périphérique Bluetooth lorsque cet appareil est en état de veille, cet appareil est automatiquement mis sous tension. Pour pouvoir bénéficier de cette fonctionnalité, le périphérique doit être apparié à cet appareil à l'avance.

REMARQUE

- Lorsque vous utilisez l'application "Denon 500 Series Remote", faites-le avec le paramètre "Bluetooth veille" réglé sur "Marche".

■ Sélecteur auto

Définit si la source d'entrée doit basculer automatiquement sur "Bluetooth" lors de l'opération de connexion depuis un périphérique Bluetooth.

Marche(Défaut) :	Sélectionne automatiquement la source d'entrée “Bluetooth” lorsqu'un périphérique Bluetooth se connecte à cet appareil.
Arrêt :	Ne sélectionne pas la source d'entrée “Bluetooth” lorsqu'un périphérique Bluetooth se connecte à cet appareil.

• Définissez "Sélecteur auto" sur "Arrêt" si vous ne souhaitez pas que la source d'entrée de l'appareil bascule automatiquement sur "Bluetooth" lorsque l'application "Denon 500 Series Remote" se connecte à cet appareil.
• Certains périphériques Bluetooth peuvent se connecter automatiquement à cet appareil lorsqu'ils arrivent à sa portée de communication. Dans ce cas, régler "Sélecteur auto" sur "Arrêt" empêchera toute action imprévue telle que l'allumage de l'appareil ou le basculement de la source d'entrée sur "Bluetooth".

Panneau avant

nage

Panneau arrière

103

Télécommande

Contents Connexions Lecture

Conseils Annexe

Options de Quick Select

Définissez les éléments à enregistrer ou à appeler dans chaque sélection rapide.

■ Source d'entrée/Volume/Mode son/Niveau des canaux/Restorer/Contenu de lecture/Room EQ

Activé(Défaut) :	Les paramètres actuels sont enregistrés lorsque la sélection rapide est enregistrée. En outre, lorsque la sélection rapide est appelée, le contenu des paramètres enregistrés est rappelé.
Désactivé :	Les paramètres ne sont pas enregistrés lorsque la sélection rapide est enregistrée. En outre, lorsque la sélection rapide est appelée, le contenu des paramètres enregistrés n'est pas appelé.

• "Options de Quick Select" peut être défini pour chaque sélection rapide.
• Lorsque "Source d'entrée" est "Désactivé", les informations de sélection vidéo ne sont pas non plus enregistrées/rappelées.
• "Contenu de lecture" peut être réglé lorsque "Source d'entrée" est réglé sur "Activé".

■ Paramètres défaut

Les paramètres "Options de Quick Select" sont rétablis sur les paramètres par défaut.

Panneau avant

nage

Panneau arrière

104

Télécommande

Contents Connexions Lecture

Conseils Annexe

Afficheur façade

Permet de régler la luminosité de l'écran du panneau avant.

Luminance

Clair

(Défaut) :

Luminosité d'affichage normale.

Atténuer : Luminosité d'affichage réduite.

Sombre : Luminosité très faible.

Arrêt : Désactiver l'affichage.

• Lorsque la luminosité d'affichage est réglée sur "Arrêt", l'affichage s'éteint comme dans l'état de veille.
• Vous pouvez également ajuster l'affichage en tournant la molette DIMMER sur l'appareil principal.

Micrologiciel

Lorsque le nouveau micrologiciel est fourni, mettez à jour cet appareil en utilisant le port USB.

Utilisez un dispositif mémoire USB pour mettre à jour le micrologiciel.

■ Démar.Mise/jour

Commencez la mise à jour du micrologiciel.

Pour mettre à jour le micrologiciel, connectez un dispositif mémoire USB au port USB de cet appareil.

Panneau avant

nage

Panneau arrière

105

Télécommande

Contents Connexions Lecture

Conseils Annexe

Verrou de config.

Protection des réglages contre toute modifications involontaire.

Verrouillez

Marche : Activer la protection.

Arrêt

(Défaut) :

Désactiver la protection.

• Effectuez les opérations suivantes pour régler "Verrouillez" sur "Arrêt".
• Maintenez enfoncé SETUP pendant plus de 3 secondes.
  "Setup Lock : ◀On▶" s'affiche à l'écran.
• Utilisez ◀ pour sélectionner "Arrêt", puis appuyez sur ENTER.

REMARQUE

- Lorsque "Verrouillez" est réglé sur "Marche", aucun élément de réglage ne s'affiche à l'exception de "Setup Lock".

Panneau avant

nage

Panneau arrière

106

Télécommande

Reset

Tous les réglages sont réinitialisés aux valeurs d'usine par défaut.

Contents Connexions Lecture

Conseils Annexe

Vérifier les informations

En appuyant sur INFO sur la télécommande, l'écran affiche des informations telles que le nom de la source d'entrée, le volume, le nom du mode sonore, les signaux d'entrée/sortie vidéo et d'autres informations. Le Taux FRL est affiché lorsque le réglage "Format signal 4K/8K" de cet appareil est "8K Amélioré" et que le téléviseur connecté supporte le mode de transmission FRL.

1 Appuyez sur INFO.

L'écran d'informations s'affiche.

■ Informations sur la source

Source d'entrée / Sélect. Vidéo / Volume

■ Informations audio

Input Signal / Mode son / Active Speakers / Room EQ

■ Informations vidéo

Résolutions / HDR / Espace couleurs / Profondeur pixel / Débit FRL / ALLM / QFT

Panneau avant

nage

Panneau arrière

107

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

• Les informations affichées changent chaque fois que vous appuyez sur INFO.
• A ou B peut être affiché à la fin de la résolution. A représente la vidéo non compressée et B représente la vidéo compressée.
• Reportez-vous à la section "À propos de HDMI" pour plus d'informations sur ALLM, QFT et FRL. (p. 125)

Panneau avant

nage

Panneau arrière

108

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Contenu

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur 110

Je souhaite maintenir le volume au même niveau lorsque je mets l'appareil sous tension 110

Je souhaite avoir le subwoofer toujours en sortie audio 110

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle 110

Je souhaite associer une vidéo à la musique actuelle 110

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 112
Les opérations ne peuvent pas être effectuées via la télécommande 113
L'affichage sur cet appareil n'affiche rien 113
Aucun son n'est émis 114
L'audio souhaité n'est pas émis 115
Le son est interrompu ou on entend des bruits 117
Aucune vidéo ne s'affiche sur le téléviseur 118
L'écran du menu ne s'affiche pas sur le téléviseur 120
La couleur de l'écran du menu et du contenu des opérations affichées sur le téléviseur est différente de la normale 120
Impossible de lire les dispositifs mémoire USB 121
Les noms de fichiers sur le dispositif mémoire USB ne s'affichent pas correctement 122
Impossible de lire le Bluetooth	122
La fonction de contrôle HDMI ne fonctionne pas	123

Panneau avant

Affichage

Panneau arrière

109

Télécommande

Index

Contents

Connexions Lecture Réglages

Annexe

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur

- Réglez la limite supérieure du volume pour “Limite” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop augmenter le volume par erreur. (17 p. 81)

Je souhaite maintenir le volume au même niveau lorsque je mets l'appareil sous tension

- Par défaut, le réglage de volume lorsque l'alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour "Niveau démarrage" dans le menu. (127 p. 81)

Je souhaite avoir le subwoofer toujours en sortie audio

- En fonction des signaux d'entrée et du mode audio, le subwoofer peut ne pas transmettre d'audio. Lorsque "Sortie Subwoofer" dans le menu est réglé sur "LFE + MAIN (Principale)", vous pouvez faire en sorte que le subwoofer transmette toujours de l'audio. (175 p. 100)

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle

- Effectuez "Configuration auto". Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d'écoute. (p. 92)

Je souhaite associer une vidéo à la musique actuelle

- Réglez “Sélect. Vidéo” dans le menu d'options sur “Marche”. Vous pouvez associer la musique actuelle à votre source vidéo souhaitée à partir du décodeur ou lecteur Blu-ray, etc. tout en écoutant de la musique depuis le tuner. (T p. 62)

Panneau avant

nage

Panneau arrière

110

Télécommande

Contents Connexions Lecture Réglages

Annexe

Dépistage des pannes

Si un problème se produit, vérifiez d'abord les points suivants:

1. Les connexions sont-elles correctes ?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement ?

- Si les étapes 1 à 3 ci-dessus ne permettent pas de résoudre le problème, redémarrer le périphérique peut améliorer la situation. Continuez d'appuyer sur la touche (b) sur l'appareil jusqu'à ce que "Restart" s'affiche à l'écran, ou retirez et rebranchez le cordon d'alimentation de l'appareil.

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous avez acheté cet appareil.

Panneau avant

nage

Panneau arrière

111

Télécommande

Contents

Connexions Lecture Réglages

Annexe

L'alimentation ne se met pas sous/hors tension

L'appareil ne s'allume pas.

- Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. (p. 38)

L'appareil se met automatiquement hors tension.

• La minuterie sommeil est réglée. Mettez l'appareil sous tension. (p. 69)
• "Veille auto" est réglé. "Veille auto" est déclenché lorsqu'aucune opération n'est effectuée pendant un certain temps. Pour désactiver "Veille auto", définissez l'option "Veille auto" du menu sur "Arrêt". (127 p. 102)

L'alimentation se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 2 secondes environ.

• En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l'appareil hors tension, patientez une heure environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l'appareil à nouveau sous tension. (p. 141)
• Veuillez réinstaller cet appareil dans un endroit bien ventilé.

L'appareil se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 0,5 secondes environ.

• Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d'alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. (17 p. 23)
• Baissez le volume et mettez l'appareil à nouveau sous tension. (p. 40)
• Le circuit de l'amplificateur de cet appareil est défaillant. Débranchez le cordon d'alimentation et contactez notre centre de service client.

Panneau avant

nage

Panneau arrière

112

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Les opérations ne peuvent pas être effectuées via la télécommande

Les opérations ne peuvent pas être effectuées via la télécommande.

• Les piles sont usées. Remplacez-les par des piles neuves. (1) p. 7
• Faites fonctionner la télécommande à une distance d'environ 7 m de cet appareil et à un angle de 30^ . (17 p. 7)
• Retirez tout obstacle se trouvant entre cet appareil et la télécommande.
• Insérez les piles en respectant la polarité indiquée par les repères et . (p. 7)
• Le capteur de télécommande de l'appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.
• Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet appareil.

L'affichage sur cet appareil n'affiche rien

L'écran est éteint.

• Appuyez sur la touche DIMMER de cet appareil ou de la télécommande pour régler la luminosité d'affichage autrement que "Arrêt". (15 p. 105)
• Lorsque le mode audio est réglé sur "Pure Direct", l'affichage est hors tension. (p. 65)

Panneau avant

nage

Panneau arrière

113

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucun son n'est émis

Aucun son n'est transmis aux enceintes.

• Vérifiez les connexions de tous les appareils. (p. 23)
• Insérez complètement les câbles de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
  • Vérifiez l'état des câbles.
• Vérifiez que les câbles d'enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles entrent en contact avec la partie métallique des bornes des enceintes. (p. 23)
• Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement. (p. 23)
• Vérifiez qu'une source d'entrée correcte est sélectionnée. (p. 40)
• Ajustez le volume. (p. 41)
• Annulez le mode de sourdine. (p. 41)
• Vérifiez le réglage de la borne d'entrée audio numérique. (p. 90)
• Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être désactivée par défaut.
• Lorsqu'un casque audio est branché dans la prise PHONES sur l'appareil principal, le son n'est pas émis par la borne d'enceintes et le connecteur SUBWOOFER. (p. 13)

Aucun son n'est transmis lors de l'utilisation de la connexion DVI-D.

- Lorsque cet appareil est connecté à un dispositif équipé d'une borne DVI-D, aucun son n'est transmis. Effectuez une connexion audio séparée.

Panneau avant

nage

Panneau arrière

114

Télécommande

Contents

Connexions Lecture Réglages

Annexe

L'audio souhaité n'est pas émis

Le volume n'augmente pas.

• Le volume maximal défini est trop faible. Réglez le volume maximal à l'aide de l'option "Limite" du menu. (p. 81)
• Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l'audio d'entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Aucun son n'est transmis lors de l'utilisation de la connexion HDMI.

• Vérifiez la connexion des connecteurs HDMI. (p. 28)
• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l'option "Sortie audio HDMI" du menu sur "AVR". Pour transmettre du téléviseur, réglez "TV". (Kp. 83)
• Lorsque vous utilisez la fonction de contrôle HDMI, vérifiez que la sortie audio est réglée sur l'amplificateur AV du téléviseur. (p. 67)

Lorsqu'un téléviseur compatible avec la fonction eARC est connecté, le son du téléviseur n'est pas émis par le haut-parleur raccordé à cet appareil.

• La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur.
• Assurez-vous que la source d'entrée de cet appareil est "TV Audio".
• La fonction eARC n'est pas opérationnelle lorsque la borne d'entrée HDMI est réglée sur la source d'entrée "TV Audio". Pour activer la fonction eARC, annulez le réglage de la borne d'entrée HDMI, puis redémarrez cet appareil et le téléviseur. (p. 90)

Aucun son n'est transmis à une enceinte spécifique.

• Vérifiez que les câbles des enceintes sont correctement connectés. (15 p. 23)
• Vérifiez qu'une sélection autre que "Non" est réglée pour le réglage "Disposit. des enceintes" dans le menu. (p. 97)
• Lorsque le mode audio est "Stereo" et "Virtual", l'audio est uniquement transmis des enceintes avant et du subwoofer.

Panneau avant

nage

Panneau arrière

115

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucun son n'est émis par le subwoofer.

• Vérifiez les connexions du subwoofer. (p. 24)
• Allumez le subwoofer.
• Réglez "Disposit. des enceintes" - "Subwoofer" dans le menu sur "Oui". (p. 97)
• Quand le paramètre "Crossover" - "Avant" dans le menu est réglé sur "Total", en fonction du signal d'entrée et du mode audio, il est possible qu'aucun son ne soit transmis au subwoofer. (p. 99)
• Lorsqu'aucun signal audio subwoofer (LFE) est inclus dans les signaux d'entrée, il est possible qu'aucun son ne soit transmis du subwoofer. (p. 100)
• Vous pouvez décider que le subwoofer transmette toujours du son en réglant "Sortie Subwoofer" sur "LFE + MAIN (Principale)". (10 p. 100)

Le son DTS n'est pas émis.

• Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur "DTS".
• Paramétrez l'option "Mode de décodage" du menu sur "Automatique" ou "DTS". (p. 91)

Les signaux audio Dolby TrueHD, DTS-HD, Dolby Digital Plus ne sont pas émis.

• Effectuez les connexions HDMI. (p. 31)
- Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, "PCM" est réglé par défaut.

Impossible de sélectionner le mode Dolby PLII ou le mode DTS Neo:6.

• La sélection est impossible lorsque "Non" est réglé pour "Disposit. des enceintes" - "Centrale" et "Surround". (17 p. 97)
• Dolby PLII ou DTS Neo:6 ne peuvent pas être sélectionnés lors de l'utilisation d'un casque audio.

Impossible de sélectionner "Restorer".

• Vérifiez que l'appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage = 44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction "Restorer" est inopérante. (p. 80)
• Basculez sur un mode audio autre que "Direct" ou "Pure Direct". (10 p. 63)

Panneau avant

nage

Panneau arrière

116

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Le son est interrompu ou on entend des bruits

Pendant la lecture d'un dispositif mémoire USB, le son est interrompu de temps à autre.

- Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l'audio peut être occasionnellement interrompu.

Du bruit se produit souvent lors de diffusion FM/AM.

• Changez l'orientation ou la position de l'antenne. (10 p. 36)
• Séparer l'antenne cadre AM de l'appareil.
• Utilisez une antenne extérieure. (195 p. 36)
• Éloignez l'antenne des autres câbles de connexion. (p. 36)

Les sons semblent distordus.

• Baissez le volume. (p. 41)
- Réglez "Arrêt" sur Mode ECO. Lorsque "Marche" ou "Automatique" est en Mode ECO, l'audio peut être distordu lorsque le volume de lecture est élevé. (17 p. 101)

Panneau avant

nage

Panneau arrière

117

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucune vidéo ne s'affiche sur le téléviseur

Aucune image ne s'affiche.

• Vérifiez les connexions de tous les appareils. (p. 28)
• Insérez complètement les câbles de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
  • Vérifiez l'état des câbles.
• Faites correspondre les réglages d'entrée à la borne d'entrée du téléviseur connecté à cet appareil. (15 p. 90)

- Vérifiez que la source d'entrée correcte est sélectionnée. (p. 40)

- Vérifiez le réglage de la borne d'entrée vidéo. (Lép p. 90)

- Vérifiez que la résolution du lecteur correspond à celle du téléviseur.

- Vérifiez que le téléviseur est compatible avec le système de protection des droits d'auteur (HDCP). Si l'appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. (p. 128)

- Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.

- Pour lire une vidéo 4K utilisez un "High Speed HDMI Cable" ou un "High Speed HDMI Cable with Ethernet". Pour obtenir une plus grande fidélité avec les vidéos 4K, il est recommandé d'utiliser un "Premium High Speed HDMI Cables" ou un "Premium High Speed HDMI Cables with Ethernet" possédant une étiquette de câble mentionnant HDMI Premium Certified Cable sur l'emballage du produit.

- Utilisez un "Ultra High Speed HDMI cable" certifié pour profiter d'une vidéo 8K ou 4K 120 Hz. Si vous utilisez un autre câble HDMI, la vidéo peut ne pas s'afficher ou d'autres problèmes peuvent survenir.

Aucune vidéo ne s'affiche sur le téléviseur avec la connexion DVI-D.

- Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP). (128)

Panneau avant

nage

Panneau arrière

118

Télécommande

Contents Connexions Lecture Réglages

Annexe

Pendant que le menu est affiché, aucune vidéo ne s'affiche sur le téléviseur.

• La vidéo en cours de lecture ne s'affichera pas sur l'arrière-plan du menu lorsque le menu est utilisé pendant la lecture des signaux vidéo suivants.
• Certaines images de contenu vidéo 3D
• Images de résolution d'ordinateur (exemple : VGA)
• Vidéo ayant un format d'image autre que 16:9 ou 4:3
• Certains types de signaux HDR
• Certains types de contenu de jeux
• Vidéo compressée

Panneau avant

nage

Panneau arrière

119

Télécommande

Contents

Connexions Lecture Réglages

Annexe

L'écran du menu ne s'affiche pas sur le téléviseur

L'écran du menu ou l'écran d'informations d'état ne s'affiche pas sur le téléviseur.

• L'écran du menu s'affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI.
• Les informations d'état ne s'afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture. (17 p. 107)
• Certaines images de contenu vidéo 3D
• Images de résolution d'ordinateur (exemple : VGA)
• Vidéo ayant un format d'image autre que 16:9 ou 4:3
• Certains types de signaux HDR
• Certains types de contenu de jeux
• Vidéo compressée

- Lorsqu'une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l'écran de menu ou l'écran d'information d'état ne s'affiche pas correctement.

- Réglez le format du téléviseur en fonction du téléviseur que vous utilisez.

1. Appuyez et maintenez enfoncé TUNE +, TUNE - et DIMMER sur l'appareil principal pendant au moins 3 secondes.

"V.Format:" s'affiche sur l'écran.

1. Utilisez TUNER PRESET CH + ou DIMMER de l'appareil principal et réglez le format du téléviseur.

2. Appuyez sur TUNE - pour entrer le réglage.

La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale

La couleur de l'écran du menu et du contenu des opérations affichées sur le téléviseur est différente.

- L'exécution d'opérations sur cet appareil pendant la lecture d'un signal Dolby Vision peut provoquer une variation de l'affichage de la couleur de l'écran du menu et du contenu des opérations. Il s'agit d'une caractéristique du signal Dolby Vision et non d'un dysfonctionnement.

Panneau avant

nage

Panneau arrière

120

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire les dispositifs mémoire USB

"Pas de connexion" s'affiche.

• Cet appareil ne peut pas reconnaître le dispositif mémoire USB. Déconnectez et reconnectez le dispositif mémoire USB. (10 p. 35)
• Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.
• Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.
• Le dispositif mémoire USB doit être au format FAT16 ou FAT32.
• Il n'est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.

Les fichiers sur le dispositif mémoire USB ne s'affichent pas.

• Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. (p. 42)
• Cet appareil est capable d'afficher des fichiers à un maximum de 16 niveaux de dossiers, et jusqu'à 10000 fichiers (dossiers). Modifiez la structure de dossiers du dispositif mémoire USB.
• Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s'affichent.

Les appareils iOS et Android ne sont pas pris en charge.

- Le port USB de cet appareil ne prend pas en charge la lecture depuis des périphériques iOS et Android.

Impossible de lire les fichiers contenus sur un dispositif mémoire USB.

• Les fichiers sont créés à un format qui n'est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil. (p. 131)
• Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.

Panneau avant

nage

Panneau arrière

121

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Les noms de fichiers sur le dispositif mémoire USB ne s'affichent pas correctement

Les noms de fichier ne s'affichent pas correctement ("...", etc.).

- Des caractères qui ne peuvent pas être affichés ont été utilisés. Sur cet appareil, les caractères qui ne peuvent pas être affichés sont remplacés par a “(point)”.

Impossible de lire le Bluetooth

Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil.

• La fonction Bluetooth du périphérique Bluetooth n'a pas été activée. Voir le manuel de l'utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.
• Amenez le périphérique Bluetooth à proximité de cet appareil.
• Il est impossible de connecter le périphérique Bluetooth avec cet appareil s'il n'est pas compatible avec le profil A2DP.
• Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

Le son est coupé.

• Amenez le périphérique Bluetooth à proximité de cet appareil.
• Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.
• Pour éviter les interférences électromagnétiques, placez cet appareil à l'écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d'autres périphériques Bluetooth.
• Reconnectez le périphérique Bluetooth.

Panneau avant

nage

Panneau arrière

122

Télécommande

Contents Connexions Lecture Réglages

Annexe

La fonction de contrôle HDMI n'est pas opérationnelle

La fonction de contrôle HDMI ne fonctionne pas.

• Vérifiez que "HDMI Contrôle" dans le menu est réglé sur "Marche". (10 p. 84)
• Vous pouvez faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction de contrôle HDMI. De plus, en fonction du dispositif connecté ou des réglages, la fonction de contrôle HDMI peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. (☎ p. 67)
• Vérifiez que le réglage de la fonction de contrôle HDMI est activé sur tous les dispositifs connectés à cet appareil. (r ^2 p. 67)
• Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d'un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l'appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension. (p. 67)

Panneau avant

nage

Panneau arrière

123

Télécommande

Contents Connexions Lecture Réglages

Annexe

Réinitialisation des réglages d'usine

Si les témoins du mode d'entrée sont incorrects ou si l'appareil ne peut pas être utilisé, redémarrer l'appareil peut améliorer le problème. Nous vous recommandons de redémarrer l'appareil avant de revenir au paramétrage par défaut. (p. 111)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Divers réglages sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

1 Eteignez l'appareil à l'aide de ⏻.
2 Appuyez sur ⏻ tout en appuyant simultanément sur TUNER PRESET CH + et TUNE +.
3 Relâchez les deux touches lorsque l'affichage commence à clignoter à intervalles d'environ 1 seconde.

- Vous pouvez également réinitialiser l'ensemble des réglages aux valeurs d'usine par défaut par le biais de "Reset" dans le menu. (12 p. 106)

Panneau avant

nage

Panneau arrière

124

Télécommande

À propos de HDMI

HDMI est l'abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur.

Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, DTS-HD) peuvent être transmis, ce qui n'est pas possible avec la transmission vidéo analogique.

De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema.

Cet appareil prend en charge les fonctions HDMI suivantes.

- Deep Color

Technologie d'imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure.

Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

• x.v.Color

Cette fonction permet aux téléviseurs haute définition d'afficher les couleurs avec une plus grande précision. Elle permet l'affichage de couleurs vives et naturelles.

"x.v.Color" est une marque commerciale de Sony Corporation.

• 3D

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d'une TV et d'un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

• 4K / 8K

Cet appareil prend en charge l'entrée et la sortie de signaux vidéo HDMI 4K (3840 x 2160 pixels) et 8K (7680 x 4320 pixels).

- Content Type

Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

• Adobe RGB color, Adobe YCC601 color

Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l'espace RGB, il peut produire des images plus vives et naturelles.

- sYCC601 color

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB.

- HDMI Pass Through

Même lorsque l'alimentation de cet appareil est réglée sur veille, l'entrée des signaux de la borne d'entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

Panneau avant

hage

Panneau arrière

125

Télécommande

Contents

Connexions Lecture Réglages Conseils

• HDMI Contrôle

Si vous connectez l'appareil et la fonction de contrôle HDMI compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction de contrôle HDMI sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

• Mise hors tension du lien
La fonction de mise hors tension de cet appareil peut être liée à l'étape de mise hors tension du téléviseur.
- Permutation de la destination de sortie audio
À partir du téléviseur, vous pouvez permuter la transmission de l'audio du téléviseur à l'amplificateur AV.
- Ajustement du volume
Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV.
- Permutation de la source d'entrée
Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d'entrée du téléviseur.
Quand le lecteur fonctionne, la source d'entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

• ARC (Audio Return Channel)

Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l'audio du téléviseur sur cet appareil en fonction de la fonction de contrôle HDMI.

Si une TV sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d'un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d'utiliser un câble audio distinct.

En revanche, si une TV avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n'est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d'un câble HDMI. Cette fonction vous permet de bénéficier d'une lecture surround de la TV sur cet appareil.

La fonction eARC est une extension de la fonction ARC traditionnelle. Elle utilise une commande de fonction eARC dédiée pour lire l'audio de télévision de cet appareil sans passer par le contrôle HDMI. De plus, la fonction eARC peut transmettre des PCM linéaires multicanaux, Dolby TrueHD, DTS-HD et d'autres formats audio non compatibles avec l'ARC traditionnel. La connexion à un téléviseur compatible avec la fonction eARC permet également de profiter d'une lecture surround de qualité supérieure du contenu audio lu à partir de votre téléviseur.

Panneau avant

hage

Panneau arrière

126

Télécommande

Contents Connexions Lecture Réglages Conseils

Cet appareil bascule automatiquement en mode de faible latence en fonction du contenu de la lecture lorsque vous utilisez une combinaison de téléviseur et de console de jeu compatible avec la fonction ALLM.

VRR permet de réduire ou d'éliminer le décalage, le bégaiement et la déchirure de la trame pour un jeu plus fluide et plus détaillé.

• QFT (Quick Frame Transport) :

La QFT réduit la latence pour un jeu plus fluide et sans décalage, et une réalité virtuelle interactive en temps réel.

• FRL (Fixed Rate Link) :

Le FRL (Fixed Rate Link) est une technologie de transmission qui est nécessaire pour fournir des résolutions plus élevées telles que des bandes passantes à très haut débit de 4K 60 Hz ou plus.

REMARQUE

- Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.

■ Formats audio pris en charge

PCM linéaire 2 canaux 2 canaux, 32 kHz – 192 kHz, 16/20/24 bit
PCM linéaire multi-canal 7.1 canaux, 32 kHz – 192 kHz, 16/20/24 bit
Bitstream	Dolby Digital / DTS / Dolby TrueHD / Dolby Digital Plus / DTS-HD

■ Signaux vidéo pris en charge

• 480i

• 480p

• 576i

• 576p

- 720p 60/50Hz

- 1080i 60/50Hz

• 1080p 120/100/60/50/30/25/24Hz

• 4K 120/100/60/50/30/25/24Hz

• 8K 60/50/30/25/24Hz

Panneau avant

hage

Panneau arrière

127

Télécommande

Contents Connexions Lecture Réglages Conseils

Système de protection des droits d'auteur

Pour lire la vidéo et l'audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d'auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l'authentication de l'appareil AV connecté. Cet appareil prend en charge le système HDCP.

- Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l'utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

- Pour brancher cet appareil à un périphérique compatible avec les fonctions Deep Color, 4K et ARC, utilisez un "High Speed HDMI cable with Ethernet" qui porte le logo HDMI.

Panneau avant

hage

Panneau arrière

128

Télécommande

Contents Connexions Lecture Réglages Conseils

Relation entre les signaux vidéo et la sortie du moniteur

REMARQUE

- Seules les connexions HDMI sont disponibles pour l'entrée/sortie vidéo de cet appareil.

Panneau avant

nage

Panneau arrière

129

Télécommande

Contents Connexions Lecture Réglages Conseils

Lorsque "HDMI Upscaler" dans le menu est réglé sur "Automatique", cet appareil met à l'échelle le signal vidéo HDMI d'entrée et le transmet ensuite au téléviseur. (p. 86)

Signal de sortie Signal d'entrée

HDMI

480i/576i

480p/576p

720p

1080i

1080p30/25/24Hz

1080p60/50Hz

1080p120/100Hz

4K30/25/24Hz

4K60/50Hz

4K120/100Hz

8K30/25/24Hz

8K60/50Hz

HDMI

480i/576i

√

480p/576p

√

720p

√

1080i

√

1080p 30/25/24Hz

√

√

√

1080p 60/50Hz

√

√

√

1080p 120/100Hz

√

4K 30/25/24Hz

√

√

4K 60/50Hz

√

√

4K 120/100Hz

√

8K 30/25/24Hz

√

8K 60/50Hz

√

Panneau avant

nage

Panneau arrière

130

Télécommande

Contents

Connexions Lecture Réglages Conseils

Lecture de dispositifs mémoire USB

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas lire la musique correctement.

■ Formats compatibles

	Fréquence d'échantillonnage Canal Débit			Extension
WMA 32/44,1/48 kHz 2 canaux 48 – 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux 32 – 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux – .wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux	48 – 320 kbps .aac/.m4a
FLAC	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux – .flac
Apple Lossless*2	32/44,1/48/88,2/96 kHz	2 canaux – .m4a
AIFF	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux – .aiff

*1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil.

Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.

*2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous la licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Panneau avant

Affichage

Panneau arrière

131

Télécommande

Index

Contents

Connexions Lecture Réglages Conseils

Nombre maximal de fichiers et de dossiers lisibles

Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous.

Média Élément	Dispositifs mémoire USB
Mémoire FAT16 : 2 GB, FAT32 : 32 GB
Nombre de niveaux de répertoires *1	16 niveaux
Nombre de dossiers 255
Nombre de fichiers *2	10000

*1 Le dossier racine est pris en compte.
*2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d'un périphérique Bluetooth

Cet appareil prend en charge le profil Bluetooth suivant.

• A2DP (Advanced Audio Distribution Profile) : Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité.
• AVRCP (Audio/Video Remote Control Profile): Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

- À propos des communications Bluetooth

La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l'alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements.

• Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés
• À proximité de portes automatiques et d'alarmes incendie

Panneau avant

nage

Panneau arrière

132

Télécommande

Contents Connexions Lecture Réglages Conseils

Fonction mémoire personnelle plus

Les paramétrages les plus récemment utilisés (mode d'entrée, mode sonore, commande de tonalités, niveau du canal, Restorer et décalage audio, etc.) sont sauvegardés pour chaque source d'entrée.

- Les réglages "Paramètres surround" sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction mémorise les réglages tels qu'ils étaient juste avant le passage en mode veille.

Panneau avant

nage

Panneau arrière

133

Télécommande

Contents

Connexions Lecture Réglages Conseils

Modes audio et canaux de sortie

Indique les canaux de sortie audio ou les paramètres surround qu'il est possible de régler.
Indique les canaux de sortie audio. Les canaux de sortie dépendent des paramétrages du menu "Disposit. des enceintes". (p. 97)

* L'audio est transmis lorsque "Sortie Subwoofer" dans le menu est réglé sur "LFE + MAIN (Principale)". (10) p. 100)

Panneau avant

hage

Panneau arrière

134

Télécommande

Contents

Connexions Lecture Réglages Conseils

Modes audio et paramètres surround

Mode son	Paramètres surround								Tonalité	Restorer *3
	Mode	Compression dynamique *1	Effets basse fréquence *2	Subwoofer	Pro Logic II Music modes uniquement			Mode Neo:6 Music uniquement
					Panorama Dimension Centre	angeur	Centrage image
Direct/Pure Direct (2 canaux)		○		○		*		4
Direct/Pure Direct (Multicanaux)		○
Stereo		○	○	○					○	○
Multi Ch In			○						○
Dolby Pro Logic II	○	○		○	○	○		○	○
DTS Neo:6	○	○		○	○	○
Dolby Digital		○	○						○
Dolby Digital Plus		○	○						○
Dolby TrueHD		○	○
DTS Surround		○	○						○
DTS-HD		○	○
Multi Ch Stereo		○	○		○	○
Virtual		○	○	○	○	○

*1 Cet élément est sélectionnable lors de la lecture d'un signal Dolby Digital ou DTS.
*2 Cet élément est sélectionnable lors de la lecture d'un signal Dolby Digital ou DTS, ou ce DVD-Audio.
*3 Cet élément est sélectionnable lorsque le signal d'entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz.
*4 Ce réglage est disponible lorsque "Sortie Subwoofer" dans le menu est réglé sur "LFE + MAIN (Principale)". (p. 100)

Panneau avant

hage

Panneau arrière

135

Télécommande

Contents Connexions Lecture Réglages Conseils

Types de signaux d'entrée et modes audio correspondants

• Indique le mode audio par défaut.
  ○ Indique le mode audio sélectionnable.

Mode son

Signaux 2 canaux Signal multicanaux

Dolby TrueHD

Dolby Digital Plus

Dolby Digital

DTS-HD DTS

Analogique / PCM

Dolby TrueHD

Dolby Digital Plus

Dolby Digital

DTS-HD DTS

Multicanaux PCM

Direct

Direct

○

○

○

○

○

○

○

○

○

○

○

Pure Direct

Pure Direct

○

○

○

○

○

○

○

○

○

○

○

Stereo

Stereo

○

○

○

○

○

○

○

○

○

○

○

Dolby Surround

Dolby TrueHD

●

Dolby Digital Plus

●

Dolby Digital

●

Dolby Pro Logic II Movie ●

○

○

Dolby Pro Logic II Music ○

○

○

Dolby Pro Logic II Game ○

○

○

Dolby Pro Logic

○

○

○

DTS Surround

DTS-HD

●

DTS Surround

●

DTS Neo:6 Cinema

○

●

○

DTS Neo:6 Music

○

○

○

Multi Ch In

Multi Ch In

●

Mode audio original

Multi Ch Stereo

○

○

●

○

○

○

Virtual

○

○

○

○

○

○

Panneau avant

nage

Panneau arrière

136

Télécommande

Contents

Connexions Lecture Réglages Conseils

Explication des termes

Dolby

Dolby Digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.
5.1 canaux sont reproduits au total: 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les effets de basses fréquences.
Grâce à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement). Ceci permet d'offrir une expérience sonore surround chez vous.

Dolby Digital Plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d'offrir une plus grande flexibilité en fonction du signal source et de l'équipement de reproduction.

Dolby Pro Logic II

Dolby Pro Logic II est une technologie de décodage de matrice conçue par Dolby Laboratories.

La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent.

Les signaux des canaux surround sont convertis en signaux stéréo pleine bande (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour créer une image sonore "immersive" qui offre une sensation riche de présence avec toutes les sources stéréo.

Dolby TrueHD

Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192 kHz et une résolution de 24 bits.

Panneau avant

nage

Panneau arrière

137

Télécommande

Contents

Connexions Lecture Réglages Conseils

DTS

DTS

Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo.

DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48 kHz et jusqu'à 5.1 canaux de son surround discret numérique.

DTS-HD

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu'audio optionnel pour les Blu-ray Disc.

Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d'échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d'échantillonnage de 96 ou 48 kHz et jusqu'à 7.1 canaux de son numérique discret. Le débit élevé des données permet d'obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD Master Audio

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS Neo:6™ Surround

DTS Neo:6™ est une technologie de décodage de matrice permettant d'obtenir une lecture surround de canal 6.1 avec des sources à 2 canaux. Il inclut "DTS Neo:6 Cinema", qui convient pour la lecture de films et "DTS Neo:6 Music", qui convient pour la lecture de la musique.

Panneau avant

nage

Panneau arrière

138

Télécommande

Contents

Connexions Lecture Réglages Conseils

Audio

Apple Lossless Audio Codec

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d'origine.

FLAC (Free Lossless Audio Codec)

FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Abréviation de Low Frequency Effect, un canal de sortie accentuant l'effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système.

MP3 (MPEG Audio Layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo "MPEG-1". Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

Panneau avant

nage

Panneau arrière

139

Télécommande

Contents

Connexions Lecture Réglages Conseils

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media® Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérisé (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son reproduit est proche du son original.

Impédance des enceintes

Il s'agit de la valeur de la résistance CA, indiquée en Ω (ohms).

Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Mixage réducteur

Cette fonction réduit le nombre de canaux d'audio surround et effectue la lecture en fonction de la configuration du système.

Panneau avant

nage

Panneau arrière

140

Télécommande

Contents

Connexions Lecture Réglages Conseils

Others

HDCP

Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d'auteur crypte les signaux pour empêcher la copie illicite du contenu.

Appariement

L'appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l'aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s'authentifient mutuellement et peuvent se connecter sans mauvaises connexions.

Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l'appareil et le périphérique Bluetooth qui doit être connecté.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Panneau avant

nage

Panneau arrière

141

Télécommande

Renseignements relatifs aux marques commerciales

Made for

iPhone | iPad | iPod

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

COMPATIBLE WITH

Dolby Audio

Dolby Vision

Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, Dolby Vision, et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Panneau avant

nage

Panneau arrière

142

Télécommande

Contents Connexions Lecture Réglages Conseils

dts HD

Pour les brevets DTS, rendez-vous à l'adresse http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, DTS-HD, et le logo DTS-HD sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et dans d'autres pays. ©DTS, Inc. ALL RIGHTS RESERVED.

HDMI®

HIGH DEFINITION MULTIMEDIA INTERFACE

HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

Download on the

App Store

App Store® est une marque déposée aux États-Unis et dans d'autres pays.

GET IT ON

Google Play

Google Play et le logo Google Play sont des marques de commerce de Google LLC.

Panneau avant

nage

Panneau arrière

143

Télécommande

Contents Connexions Lecture Réglages Conseils

Spécifications

Section audio

- Amplificateur de puissance

Puissance nominale: Avant:

70 W + 70 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

90 W + 90 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Centrale:

70 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.)

90 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround:

70 W + 70 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

90 W + 90 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Bornes de sortie: 6 – 16 Ω/ohms

- Analogique

Sensibilité d'entrée / Impédance d'entrée:

200 mV/47 kΩ/kohms

Réponse en fréquence: 10 Hz – 100 kHz — +1, -3 dB (mode Direct)

S/B: 98 dB (IHF-A chargée, mode Direct)

Panneau avant

nage

Panneau arrière

144

Télécommande

Contents

Connexions Lecture Réglages Conseils

Section tuner

[FM] [AM]

(Remarque : μV à 75 Ω/ohms, 0 dBf = 1 x 10 ^-15 W)

Gamme de fréquence de réception : 87,5 MHz – 108,0 MHz 522 kHz – 1611 kHz

Sensibilité efficace : 1,2 μV (12,8 dBf) 18 μV

50 dB sensibilité: MONO — 2,8 μV (20,2 dBf)

Ratio S/B : MONO — 70 dB (IHF-A chargée, mode Direct)

STEREO — 67 dB (IHF-A chargée, mode Direct)

Distorsion: MONO - 0,7 % (1 kHz)

STEREO - 1,0 % (1 kHz)

■ Section Bluetooth

Système de communication : Version Bluetooth 4.2

Puissance de transmission : 0,25 - 10 mW (Classe 1)

Portée de communication maximale : Environ 10 m dans la ligne de vision*

Bande de fréquence : 2,4 GHz

Schéma de modulation : FHSS (Frequency-Hopping Spread Spectrum)

Profils pris en charge : A2DP (Advanced Audio Distribution Profile) 1.3

Codec correspondant : SBC, AAC

Portée de transmission (A2DP) : 20 Hz - 20 000 Hz

* La plage de communication réelle varie suivant l'influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l'antenne, le système d'exploitation, le logiciel de l'application, etc.

Panneau avant

Affichage

Panneau arrière

145

Télécommande

Index

Contents

Connexions Lecture Réglages Conseils

Général

Température de fonctionnement : 5 °C - 35 °C

Consommation électrique : 310 W

Consommation électrique en mode veille :

Modes veille	Éléments de configuration du menu		Consommation électrique
	Bluetooth veille (p. 103)	HDMI PassThrough (p. 84) / HDMI Contrôle (p. 84)
Veille normale Arrêt Arrêt 0,1 W
Veille Bluetooth Marche Arrêt 1,0 W
Veille Bluetooth (Bluetooth, CEC) Marche Marche 1,3 W
Veille CEC Arrêt Marche 0,5 W

Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Panneau avant

Affichage

Panneau arrière

146

Télécommande

Index

Contents Connexions Lecture Réglages Conseils

■ Dimensions (Unité : mm)

■ Poids : 7,6 kg

Panneau avant

nage

Panneau arrière

147

Télécommande

Contents

Connexions Lecture Réglages Conseils

Index

Chiffres

3D 125

4K/8K 125

5.1 canaux 22, 26

A

Affectation des entrées 90

Affichage 14

Antenne FM/AM 36,50

Appariement 45, 47

Assistant de config. 75

C

Caméscope 34

Circuit de protection 141

Commande d'un boîtier 31

Commande de tonalités 60

Connexion des enceintes 23

Conseils 110

Console de jeux 34

D

Dépistage des pannes 111

Dispositif mémoire USB 35, 42

F

Formats audio 127, 131

H

HDCP 128

HDMI Contrôle 67,84

L

Lecteur Blu-ray Disc 33,41

Lecteur DVD 33,41

Lecture aléatoire 59

M

Minuterie sommeil 69

Mise en sourdine 41

Mode audio Direct 65

Mode audio Dolby 64, 137

Mode audio DTS 64,138

Mode audio multicanaux PCM 64

Mode audio original 65

Mode audio stéréo 65

Mode ECO 101

Mode son 63, 134, 135

P

Panneau arrière 15

Panneau avant 11

Paramétrage général 75, 101

Paramétrage de l'enceinte 74, 92

Périphérique Bluetooth 45

Plan du menu de l'interface graphique ..... 73

Position d'écoute 92

Panneau avant

nage

Panneau arrière

148

Télécommande

Contents

Connexions Lecture Réglages Conseils

R

Réglages audio 73,77

Réglages d'entrée 74, 90

Réglages vidéo 73,83

Réinitialisation des réglages d'usine ..... 124

Répéter la lecture 59

Restorer 80

S

Sélect. Vidéo 62

Sélection rapide plus 71

Signal d'entrée 136

Source d'entrée 40

T

Télécommande 17

Tuner satellite 31

TV 28,29

TV par câble 31

V

Veille auto 102

Volume 41,68

Panneau avant

nage

Panneau arrière

149

Télécommande

DENON®

www.denon.com

3520 10871 00ADB
