Caractéristiques techniques	Agrafeuse DEDRA DED7055, compatible avec agrafes de type 53, capacité de chargement de 100 agrafes.
Utilisation	Idéale pour le bricolage, la tapisserie et les travaux de finition, convient pour des matériaux variés comme le bois, le carton et le tissu.
Maintenance et réparation	Nettoyer régulièrement l'appareil, vérifier le mécanisme d'agrafage, remplacer les agrafes usées et s'assurer que le chargeur est en bon état.
Sécurité	Utiliser des lunettes de protection, éviter de diriger l'agrafeuse vers soi ou vers d'autres personnes, débrancher l'appareil lors du chargement des agrafes.
Informations générales	Poids léger pour une manipulation facile, design ergonomique pour un confort d'utilisation prolongé.

FOIRE AUX QUESTIONS - DED7055 DEDRA

Comment charger des agrafes dans la DEDRA DED7055 ?

Pour charger des agrafes, ouvrez le couvercle arrière de l'agrafeuse, insérez les agrafes en vous assurant qu'elles sont bien alignées, puis refermez le couvercle.

Quelle taille d'agrafes puis-je utiliser avec la DEDRA DED7055 ?

La DEDRA DED7055 est compatible avec des agrafes de type 24/6 à 24/8.

Que faire si l'agrafeuse ne fonctionne pas ?

Vérifiez d'abord que l'agrafeuse est chargée avec des agrafes. Si elle est chargée et ne fonctionne toujours pas, vérifiez s'il y a des agrafes coincées et retirez-les.

Comment régler la profondeur de l'agrafe ?

La DEDRA DED7055 dispose d'un réglage de profondeur que vous pouvez ajuster à l'aide du bouton situé sur le dessus de l'agrafeuse. Tournez-le dans le sens des aiguilles d'une montre pour une profondeur plus importante et dans le sens inverse pour une profondeur moins importante.

Puis-je utiliser cette agrafeuse sur des matériaux épais ?

Oui, la DEDRA DED7055 peut être utilisée sur des matériaux de différentes épaisseurs, mais il est recommandé de ne pas dépasser 20 feuilles de papier à la fois pour un résultat optimal.

Comment nettoyer la DEDRA DED7055 ?

Pour nettoyer l'agrafeuse, débranchez-la et utilisez un chiffon doux pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le plastique.

Où puis-je trouver des pièces de rechange pour la DEDRA DED7055 ?

Les pièces de rechange peuvent être trouvées auprès des revendeurs agréés DEDRA ou sur le site officiel de DEDRA.

L'agrafeuse DEDRA DED7055 est-elle garantie ?

Oui, la DEDRA DED7055 est couverte par une garantie de 2 ans à partir de la date d'achat, couvrant les défauts de fabrication.

MODE D'EMPLOI DED7055 DEDRA

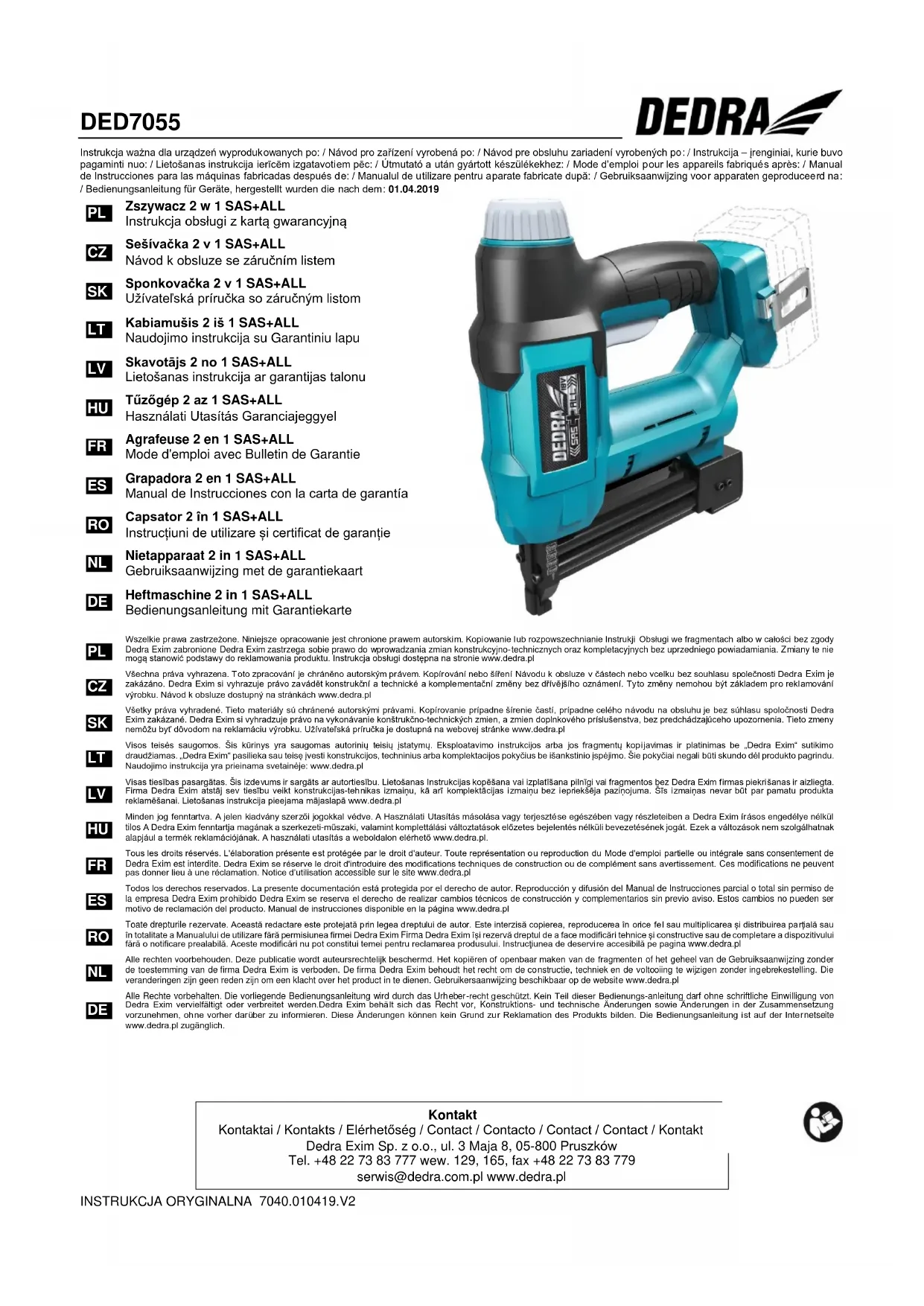

Agrafeuse 2 en 1 SAS+ALL Mode d'emploi avec Bulletin de Garantie

Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de Dedra Exim est interdite. Dedra Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement. Ces modifications ne peuvent pas donner lieu à une réclamation. Notice d’utilisation accessible sur le site www.dedra.pl

1. Photos et dessins

2. Consignes de sécurité détaillées

3. Description de l’appareil

4. Utilisation prévue de l’appareil

5. Limitations d’utilisation

6. Caractéristiques techniques

7. Préparatifs au travail

8. Mise en marche et utilisation de l’appareil

9. Opérations de service courantes

10. Elimination arbitraire des défauts

11. Pièces de rechange et accessoires

12. Complétion de l’appareil, remarques finales

13. Information pour les utilisateurs sur l’élimination des déchets électriques et

14. Liste des pièces pour le dessin de montage

Les conditions de sécurité générales ont été annexées en tant que brochure séparée. La Déclaration de Conformité CE est annexée à l’appareil en tant que document séparé. A défaut de la Déclaration de Conformité CE, veuillez bien prendre contact avec le Service Dedra-Exim Sp. z o.o. ATTENTION Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de securité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil. ATTENTION Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail. Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs. L’appareil de la ligne SAS+ALL a été conçu pour le travail seulement avec les chargeurs et les accumulateurs de la ligne SAS+ALL. L’accumulateur Li-ion et le chargeur ne constituent pas l’équipement de l’appareil acheté et il faut les acheter séparement. L’utilisation des accumulateurs et chargeurs autres que ceux dédiés à l’appareil cause la perte de droits de garantie.

2. Consignes de sécurité détaillées

Il faut toujours supposer que l’appareil contient des éléments de connexion. Une manipulation négligente de l'agrafeuse peut provoquer des décharges inattendues des éléments de connexion et causer des blessures. Ne pas diriger l’appareil vers soi ni vers personne à proximité. Un lancement inattendu déclenchera la décharge de l’élément de connexion en provoquant des lésions. Ne pas démarrer l’appareil s’il n’est pas pressé fort à l’élément à usiner. Si l’appareil ne touche pas à la pièce à usiner, l’élément de fixation peut être éloigné du but. Déconnecter l’appareil de la source d’alimentation si l’élément de connexion est coincé dans l’appareil. Lors de l’élimination du connecteur coincé, l’agrafeuse peut se mettre en marche involontairement si elle est branchée. Il faut être prudent en éliminant le connecteur coincé. Le mécanisme peut être comprimé et l'élément de fixation peut être fortement déchargé pendant la tentative de le libérer. Il ne faut pas utiliser l’agrafeuse pour fixer les câbles électriques. Elle n’est pas dédiée pour l’installation des câbles électriques et peut endommager l’isolation des câbles en entraînant ainsi l’électrocution ou le risque d’incendie. Même si la machine est exploitée conformément à la notice d’utilisation, il est impossible d’exclure complètement un certain risque lié à sa construction et l’utilisation prévue de l’appareil. En particulier, il y a des risques suivants: Lésions oculaires en cas d’utiliser l’agrafeuse sans porter de lunettes de protection. Lésions corporelles en cas du blocage de l’outil de travail ou du happement des vêtements, bijoux ou cheveux.

3. Description de l’appareil

Dessin A: 1. Sélecteur du réglage de la force; 2. Boîtier; 3. Vis de la tête; 4. Sortie avec protection; 5. Magasin; 6. Attelage ; 7. Prise de la batterie; 8. Gâchette;

4. Utilisation prévue de l’appareil

L’agrafeuse est conçue pour enfoncer les clous et les agrafes. L’agrafeuse peut être utilisée pour les travaux de finition et de rembourrage. Il est autorisé d'utiliser l'appareil dans des travaux de rénovation et de construction, dans les ateliers de réparation, des travaux d'amateur, tout en respectant les conditions d'utilisation et les conditions de travail acceptables contenues dans la notice d’utilisation.

5. Limitations d’utilisation

Les changements arbitraires de construction mécanique et électrique, toutes les modifications et les opérations de service non décrites dans la notice d’utilisation seront traitées comme illicites et causeront la perte immédiate des Droits de Garantie. L’utilisation non conforme à l’affectation ou à la notice d’utilisation aura pour conséquence la perte immédiate des Droits de Garantie et la Déclaration de Conformité cessera d’être valable. Conditions de travail acceptables S1 travail continu. Utiliser seulement à l’intérieur des locaux. Plage de températures de la charge des accumulateurs 10 - 30°C. Ne pas exposer à la température au-dessus de 45°C..

6. Caractéristiques techniques

Information sur le bruit et les vibrations La valeur conjointe des vibrations a

et l’incértitude de mesurage ont été définies selon la norme EN 60745-2-1 et présentées dans le tableau L’émission du bruit a été définie d’après EN 60745-2-1, les valeurs sont présentées dans le tableau ci-dessus. Le bruit peut causer les lésions auditives, il faut toujours utiliser les protecteurs auditifs en travaillant! La valeur de l’émission du bruit déclarée a été mesurée conformément à la méthode d’essai standard et peut être utilisée pour comparer un appareil à l’autre. Le niveau de l’émission du bruit indiqué ci-dessus peut être utilisé aussi pour évaluer préliminairement le risque de bruit. Le niveau de bruit pendant l'utilisation réelle de l'outil électrique peut différer des valeurs déclarées en fonction de la manière dont les outils de travail sont utilisés, en particulier du type de la pièce à usiner et du besoin de définir des mesures de protection de l'opérateur. Pour estimer avec précision l'exposition dans des conditions réelles d'utilisation, toutes les parties du cycle de fonctionnement doivent être prises en compte, y compris les périodes au cours desquelles l'appareil est arrêté ou lorsqu'il est en marche mais non utilisé.

7. Préparatifs au travail

L’appareil constitue une partie de la ligne SAS+ALL, pour l’utiliser, il faut composer le kit de l’appareil, l’accumulateur et le chargeur. L’utilisation d’autres accmulateurs et chargeurs est interdite. Toutes les opérations doivent être réalisées quand l’appareil est déconnecté de la source d’alimentation. Avant de commencer le travail, chargez la batterie (voir le manuel de la batterie). Avant de procéder au travail, il faut charger le magasin (des. A5). Le magasin s’ouvre à l’aide du bouton se trouvant dans la partie inférieure de l’appareil, entre le magasin et la fixation de la batterie. Pour retirer le magasin, il faut appuyer le bouton et ensuite retirer doucement le magasin. Dans la chambre de magasin, il faut mettre convenablement les clous ou les agrafes de sorte que la partie arrière s’appuie contre la partie droite du magasin. Puis, il faut glisser la base de magasin jusqu’à entendre le clic. Après, vérifier si le magasin est verrouillé. Installer la batterie dans la prise (des. A 7). Type de la machine Agrafeuse 18 V Modèle DED7055 Tension de travail 18 V Accumulateur Batterie au lithium-ion Vitesse 20 /min Embouts de travail Agrafes, clous Niveau de vibrations mesuré sur la poignée 6,14 m/s2 Incertitude de mesurage KD 1,5 m/s2 Emission du bruit:

Niveau de pression du bruit LPA 81 dB(A) Niveau de puissance du bruit LWA 92 dB(A) Incértitude de mesurage KLPA, KLWA 3 dB(A) Eclairage de service LED Poids (hors l’acculmulateur) 2,1 kg8. Mise en marche et utilisation de l’appareil L’interrupteur de l’agrafeuse a le mécanisme de protection contre le démarrage involontaire. Pour commencer le travail avec l’appareil, il faut presser la sortie à la surface à percer de sorte que la tête de protection s’enfonce dans la profondeur de la sortie. Si la tête est pressée correctement à la surface, la diode s’allume. A ce moment-là il faut appuyer sur la gâchette. Après la décharge du magasin, il faut le recharger. Pour enfoncer les clous plus ou moins profondément, il faut utiliser le sélecteur de réglage de la force de frappe (des. A.1). A l’aide du sélecteur, il faut régler la force de frappe expérimentalement en enfonçant les clous dans une pièce inutile.

9. Opérations de service courantes

Toutes les opérations de service, telles que le remplacement du magasin, l’élimination du clou ou de l’agrafe coincée doivent être réalisées avec la batterie retirée de la prise. Elimination du clou/agrafe coincé(e) retirer la batterie de la prise dévisser les deux vis de tête (des. A.3) à l’aide de la clé Allen se trouvant dans la partie inférieure du magasin enlever doucement la lamelle de protection et la lamelle de tige retirer le clou ou l’agrafe coincé assembler l’appareil à l’ordre inverse. Stocker l’appareil dans un endroit inaccessible aux enfants, si possible dans l’emballage d’origine.

10. Elimination arbitraire des défauts

fonctionne pas L’interrupteur endommagé Transmettre l’appareil au service de dépannage L’accumulateur déchargé Charger l’accumulateur L’accumulateur mal installé Installer correctement L’agrafeuse démarre péniblement L’accumulateur déchargé Charger l’accumulateur correctement Les paramètres de travail acceptables dépassés Réduire la force à l’aide du sélecteur Les agrafes ne sortent pas de la tête La tête bouchée Eliminer les agrafes coincées, voir « Opérations de service courantes »

11. Pièce de rechange et accessoires

L’agrafeuse 18V DED7055 de la ligne SAS+ALL peut être équipée de chaque accumulateur et chargeur de la ligne SAS+ALL. Les pièces de rechange et les accessoires ne constituent pas la complétion de l’appareil, il est possible de les acheter A536015 (clous 15 mm) A536020 (clous 20 mm) A536025 (clous 25 mm) A536030 (clous 30 mm) A566116 (agrafes 5,7 x 16 mm) A536118 (agrafes 5,7 x 18 mm) A536120 (agrafes 5,7 x 20 mm) A536121 (agrafes 5,7 x 21 mm) A536125 (agrafes 5,7 x 25 mm) Afin d’acheter les pièces de rechange et les accessoires, il faut prendre contact avec le Service Dedra-Exim. Les données de contact se trouvent à la première page de la notice d’utilisation. En faisant la commande des pièces, veuillez indiquer le numéro de LOT placé sur la plaque signalétique et le numéro de pièce du dessin de montage. Durant la période de garantie, les réparations sont faites selon les principes présentés dans la Carte de Garantie. Veuillez transmettre le produit au dépannage dans le lieu d’achat (le vendeur est obligé à recevoir le produit reclamé) ou l’envoyer au Service Central DEDRA-EXIM. Veuillez bien joindre la carte de garantie délivrée par l’importateur. A défaut de ce document, la réparation sera traitée d’après-vente. La période de garantie expirée, le Service Central fait les réparations. Il faut envoyer le produit endommagé au Service (les frais d’envoi chargent l’utilisateur).

12. Complétion de l’appareil

Complétion: Agrafeuse DED7055 – 1 pièce

13. Informations pour l'utilisateur sur les

déchets d'équipement électriques et électroniques (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. Les utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.

14. Liste des pièces pour le dessin de montage

Boîtier partie gauche

Contacts d’accumulateur

Connecteur de gâchette

Ressort de connecteur

Sélecteur - mécanisme

Connecteur de gâchette

Ressort de connecteur

Plaque avec électronique

Boîtier partie droite

Poussoir d’interrupteur

Contacts d’accumulateur

Carte de garantie No de catalogue: Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :

Date et lieu signature de l’Utilisateur

I. Responsabilité pour le Produit

1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à Pruszków,

adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV

2. Conformément aux conditions définies dans la présent Carte de garantie, le

Garant donne la garantie pour le Produit originaire de la distribution du Garant.

3. La responsabilité à titre de la garantie ne couvre que les défauts résultant des

causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.

4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation gratuite du

Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.

5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la loi du 23

avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.

II. Période de garantie :

Eléments du Produit couverts par la garantie Durée de la protection de garantie DED7055 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie

1. La présentation de la Carte de garantie du Produit remplie par l’Utilisateur

et la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.

2. Respecter les instructions par l’Utilisateur comprises dans le Mode

d’emploi et la Carte de garantie.

3. La garantie couvre uniquement le territoire de la République de Pologne et

IV. La garantie ne couvre pas les défauts survenus notamment à

1. Le non respect par l’Utilisateur des conditions définies dans le Mode d’emploi

et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;2. L’application par l’Utilisateur des produits de nettoyage ou d’entretien non conformes au Mode d’emploi ;

3. Le stockage et le transport inadéquats du Produit faits par l’Utilisateur;

4. Les changements et/ou les modifications autonomes du Produit faits par

l’Utilisateur qui n’ont pas été convenus avec le Garant ;

5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le Produit non

conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :

1. numéros de série, indications des dates et plaques signalétiques ont été

supprimés ou endommagés par l’Utilisateur ;

2. scellés ont été endommagés par l’Utilisateur ou portent les traces de

manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais.

V. Procédure de réclamation:

1. En cas de constater le fonctionnement irrégulier du Produit, avant de

notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.

2. En cas de constater le fonctionnement irrégulier du Produit, avant de

notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.

3. Il est possibile de faire la réclamation entre autres dans le lieu d’achat du

Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le

site web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”).

5. Les adresses de services de garantie sont disponibles pour les pays

particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit

défectueux. Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.

7. La réalisation des obligations résultant de la garantie aura lieu dans 14

jours ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.

8. Avant de fournir le Produit défectueux pour la réclamation, il est conseillé

de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).

9. La période de garantie est prorogée de la durée pendant laquelle

l’Utilisateur n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.

10. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits de

l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu. Traduction du mode d’emploi original
