| Type de produit | VTT tout suspendu (All-Mountain/Enduro) |
| Marque | Trek |
| Modele | Remedy 27.5 C (MY2019) |
| Materiau du cadre | Carbone ou aluminium (selon version) |
| Taille de roues | 27.5 pouces |
| Suspension avant | Oui (fourche, non specifiee) |
| Suspension arriere | Oui, avec amortisseur arriere |
| Transmission | 1x (non precise, typique) |
| Freins | Freins a disque hydrauliques |
| Poids approximatif | 13 a 15 kg |
| Utilisation recommandee | VTT tout terrain, sentiers techniques |
| Type d'essieu arriere | Boost 148x12 mm traversant |
| Type d'essieu avant | Boost 110x15 mm (non confirme, estimation) |
| Couple de serrage pivot principal | 34 Nm (carbone et aluminium) |
| Couple de serrage basculeur | 17 Nm (carbone) / 22 Nm (aluminium) |
| Couple de serrage amortisseur | 10 Nm |
| Entretien courant | Nettoyage, verification des couples, lubrification de la chaine |
| Pieces detachees disponibles | Oui, liste detaillee dans la notice |
| Reparabilite | Elevée, pieces standards (axes, roulements, patte de derailleur) |
| Accessoires inclus | Manuel d'utilisation, guide de pieces |
FOIRE AUX QUESTIONS - Quadro Remedy 27.5 C TREK
Comment ajuster la suspension de mon Trek Remedy ?
Reglez la pression d'air de la fourche et de l'amortisseur en fonction de votre poids. Utilisez une pompe a suspension et suivez les recommandations du fabricant. Consultez la notice pour les couples de serrage des axes d'amortisseur.
Quel est le couple de serrage pour l'essieu arriere Boost 148 ?
Le couple de serrage recommande pour l'essieu arriere (M12x1.75) est de 23 Nm pour les versions carbone et aluminium.
Comment nettoyer et entretenir mon VTT ?
Nettoyez le cadre a l'eau claire et un chiffon doux. Lubrifiez la chaine et les points de pivot apres chaque sortie. Verifiez les vis et ecrous aux couples specifies.
Comment remplacer la patte de derailleur ?
La patte de derailleur (part number W439634 pour les deux versions) se fixe avec un axe guide M17. Devisser l'ancienne, installer la nouvelle et serrer a 23 Nm.
Comment installer correctement les roues ?
Inserez la roue arriere en alignant le disque de frein et le pignon. Serrez l'essieu traversant a 23 Nm (arriere) et verifiez que la roue tourne librement.
Qu'est-ce que le Boost 148 ?
Le Boost 148 est un standard d'essieu arriere avec un entraxe de 148 mm et un diametre de 12 mm. Il permet des roues plus robustes et des bases plus courtes pour une meilleure tenue de route.
Comment verifier l'absence de fissures sur le cadre carbone ?
Inspectez visuellement le cadre apres chaque sortie. Tapotez doucement avec une piece de monnaie pour detecter des sons creux. En cas de doute, consultez un revendeur agre.
Comment regler le jeu de direction ?
Utilisez une cle Allen pour serrer la vis de potence superieure. Le jeu doit etre elimine sans serrer excessivement (couple 10 Nm environ). Referrez-vous a la notice.
Ma chaine saute sur le plateau, que faire ?
Verifiez l'usure de la chaine et du plateau. Reglez le derailleur avant (si present) ou le guide-chaine. Assurez-vous que les pignons sont en bon etat.
Ou trouver les pieces detachees pour mon Remedy ?
Utilisez les numeros de pieces listes dans la notice (par exemple W333770 pour l'essieu arriere). Contactez un revendeur Trek ou consultez le site officiel.
Questions des utilisateurs sur Quadro Remedy 27.5 C TREK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Vélo au format PDF gratuitement ! Retrouvez votre notice Quadro Remedy 27.5 C - TREK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Quadro Remedy 27.5 C de la marque TREK.
MODE D'EMPLOI Quadro Remedy 27.5 C TREK
REMEDY
Product Support

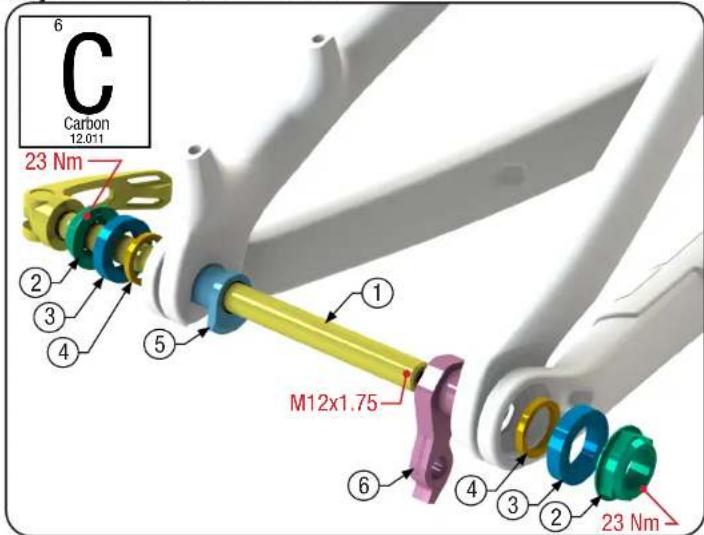

Remedy M.Y.19 Parts Quick Reference
| Item | Description Note Part Number Qty | |||
| 1 | Thru Axle, Boost 148 12x1 | 98mm W3337 | 70 1 | |
| 2 | ABP Convert Nut, M17 M17 | W301803 2 | ||
| 3 | ABP Convert Bearing 17x2 | 8x6mm W305 | 083 2 | |
| 4 | Bearing Spacer | Carbon Only | W440921 2 | |
| 5 | Axle Guide | M17 W54 | 1518 1 | |
| 6 | Derailleur Hanger | M17 W43 | 9634 1 | |

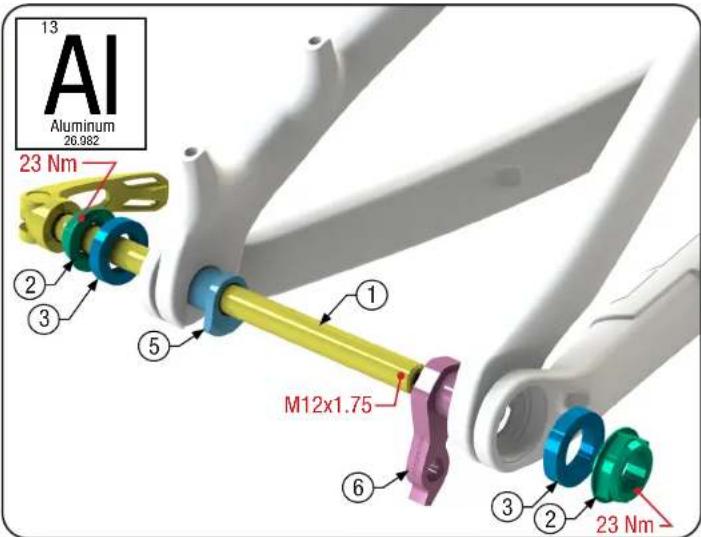

| Item Description Note Part Number Qty | ||||
| 1 Thru Axle, Boost 148 12x198mm W333770 1 | ||||
| 2 ABP Convert Nut, M17 M17 W301803 2 | ||||
| 3 ABP Convert Bearing 17x28x6mm W305083 2 | ||||
| 4 | Bearing Spacer | W440921 2 | - | |
| 5 | Axle Guide | M17 W54 | 1518 1 | |
| 6 | Derailleur Hanger | M17 W43 | 9634 1 | |
Remedy M.Y.19 Parts Quick Reference
| Item | Description Note Part Number Qty | |||
| 11 | Shock Axle | M6x69mm | 540755 | 1 |
| 12 | Axle Fastening Bolt | M6x11mm | 540755 | 1 |

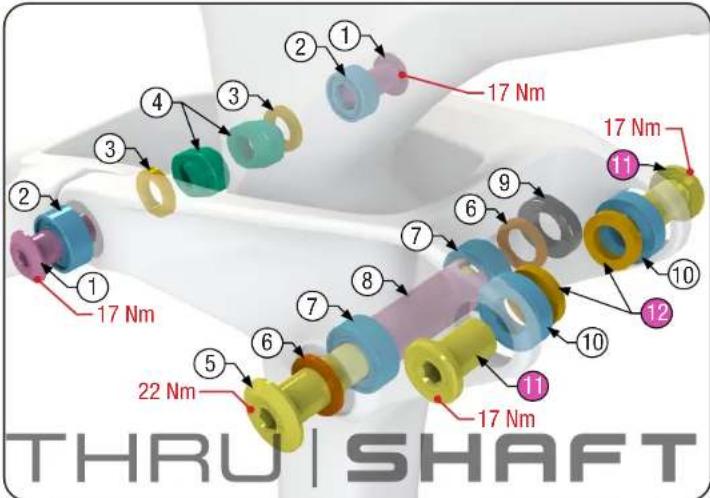

| Item | Description Note Part Number Qty | ||
| 11 | Thru Shaft Bolts | M10x16mm W561881 2 | |
| 12 | Thru Shaft Spacers | 16x10x3mm W529969 2 |

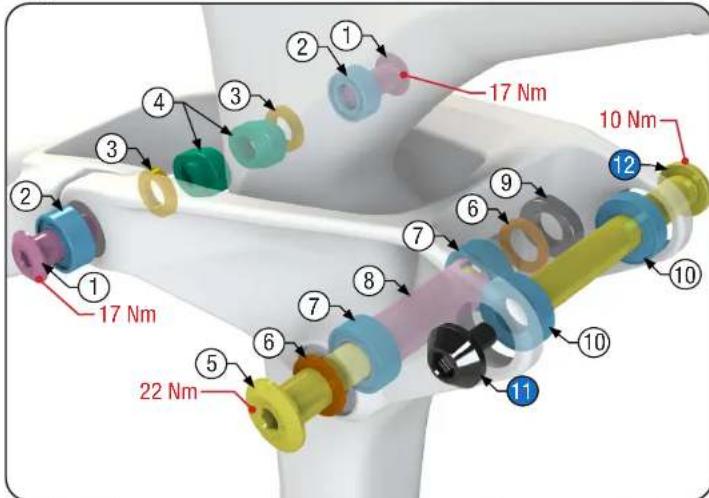

| Item | Description Note Part Number Qty | |||
| 1 | Rocker:Seatstay Bolt M10x20mm W529220 2 | |||
| 2 | Rocker:Seaststay Bearing 19x10x8mm W529224 2 | |||
| 3 | Bearing Spacer 16x10x3mm W529969 2 | |||
| 4 | Mino Insert 15x23mm W529223 2 | |||
| 5 | Rocker Pivot Axle | M12x21mm | W535469 | 1 |
| 6 | Rocker Bolt Spacer 21x12x8mm W290057 2 | |||
| 7 | Rocker Pivot Bearing 21x12x8mm W541147 2 | |||
| 8 | Rocker Bearing Spacer | 15x12x44mm W310155 2 | ||
| 9 | Rocker Axle Nut | M12 | W311582 | 1 |
| 10 | Rocker:Shock Bearing | 10x19x5mm W293466 2 | ||


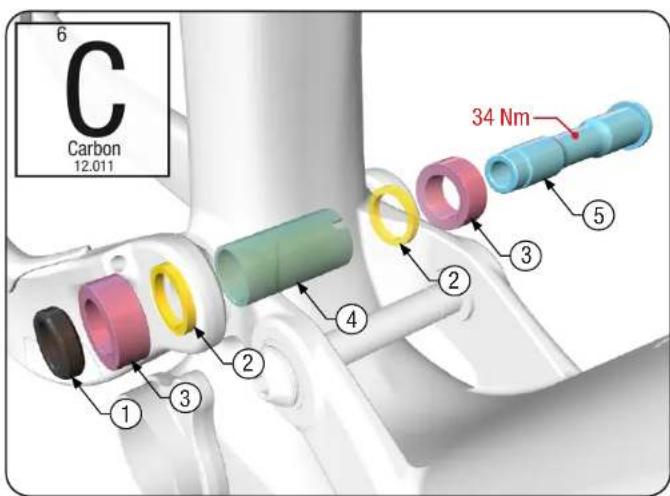

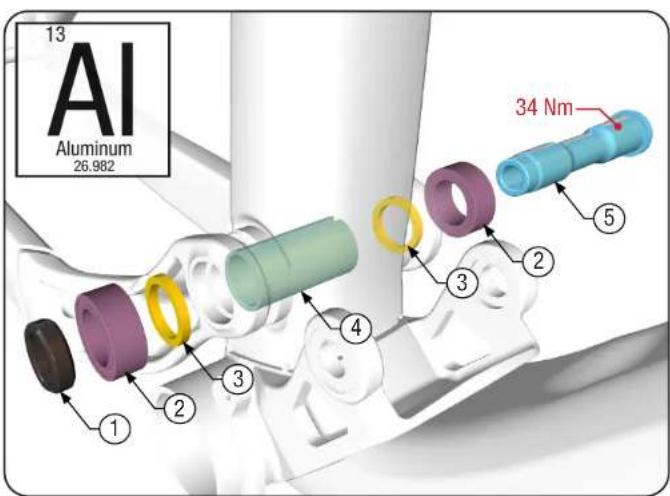

| Item | Description | Note Part Number | Qty | ||
| 1 | Threaded Insert M16 | 512488 | (kit) 1 | ||
| 2 | Bearing Spacer | 22x17x3mm | 512488 (kit) 2 | ||
| 3 | Main Pivot Bearing | 26x17x10mm | W302025 | 2 | |
| 4 | Main Pivot Spacer | 20x17x40mm | 512488 (kit) | 1 | |
| 5 | Main Pivot Axle | M16x83mm | 512488 (kit) | 1 | |
| Item | Description Note Part Number Qty | |||
| 1 | Threaded Insert M16 512488 (kit) 1 | |||
| 2 | Bearing Spacer 22x17x3mm | 512488 (kit) 2 | ||
| 3 | Main Pivot Bearing 26x17x10mm W302025 | 2 | ||
| 4 | Main Pivot Spacer | 20x17x40mm | 512488 (kit) | 1 |
| 5 | Main Pivot Axle | M16x83mm | 543606 (kit) | 1 |


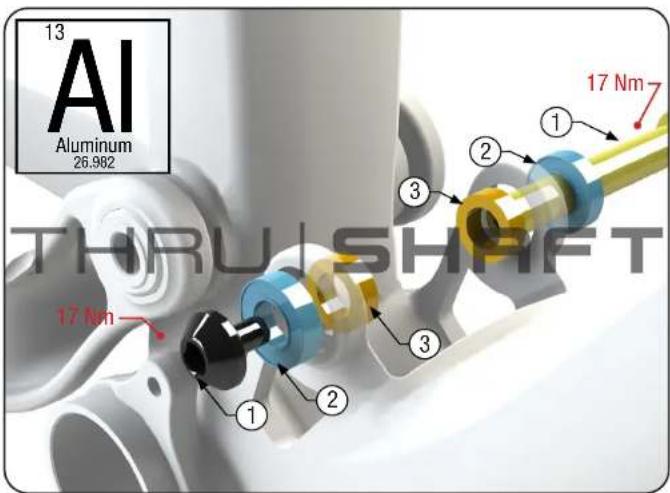

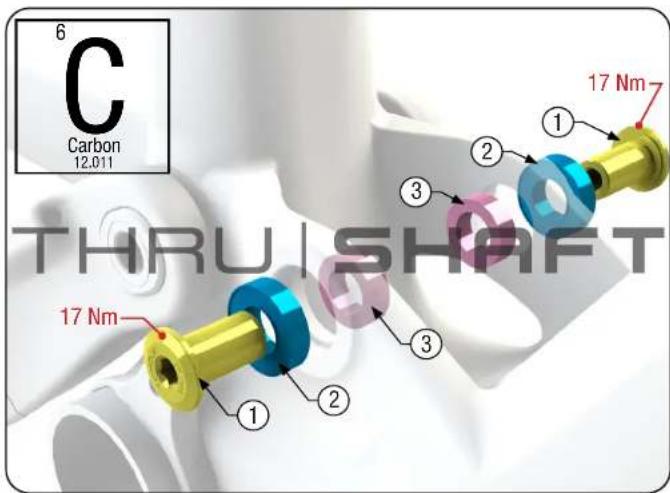

| Item | Description | Note Part Number | Qty | ||
| 1 | Thru Shaft Bolts | M10x16mm | W547868 2 | ||
| 2 | Shock Pivot Bearing | 19x10x5mm | W293466 2 | ||
| 3 | Bearing Spacer | 16x10x5mm | W536414 2 | ||
| Item | Description | Note Part Number | Qty | ||
| 1 | Thru Shaft Bolts | M10x16mm | W547868 2 | ||
| 2 | Shock Pivot Bearing | 19x10x5mm | W293466 2 | ||
| 3 | Bearing Spacer | 16x10x5mm | W536414 2 | ||


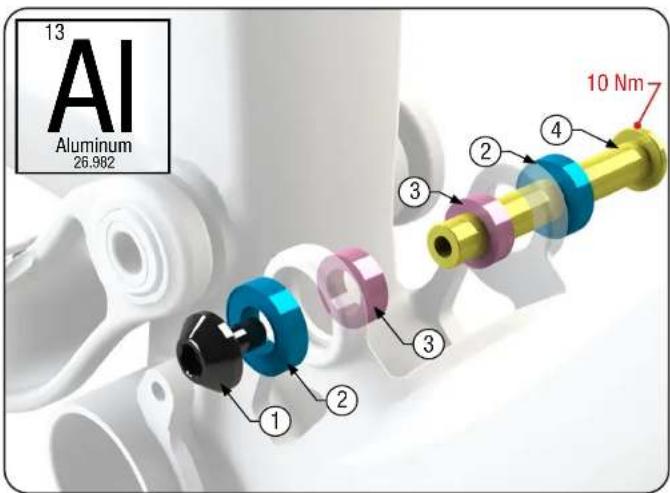

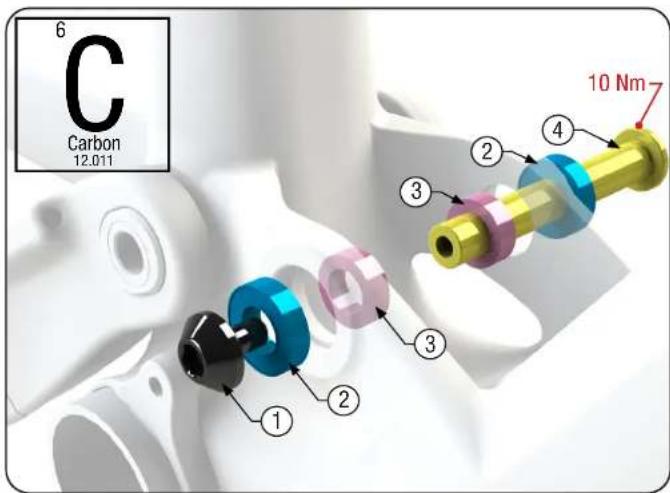

| Item | Description | Note Part Number | Qty | ||
| 1 | Axle Fastening Bolt | M6x11mm | 540755 (kit) 1 | ||
| 2 | Shock Pivot Bearing | 19x10x5mm | W293466 2 | ||
| 3 | Bearing Spacer | 16x10x5mm | W536414 2 | ||
| 4 | Shock Axle | M6x69mm | 540755 (kit) | 1 |
| Item | Description | Note Part Number | Qty | ||
| 1 | Axle | Fastening Bolt M6x11mm | 540755 (kit) 1 | ||
| 2 | Shock Pivot Bearing | 19x10x5mm W293466 2 | |||
| 3 | Bearing Spacer | 16x10x5mm W536414 2 | |||
| 4 | Shock Axle | M6x69mm 540755 (kit) | 1 | ||


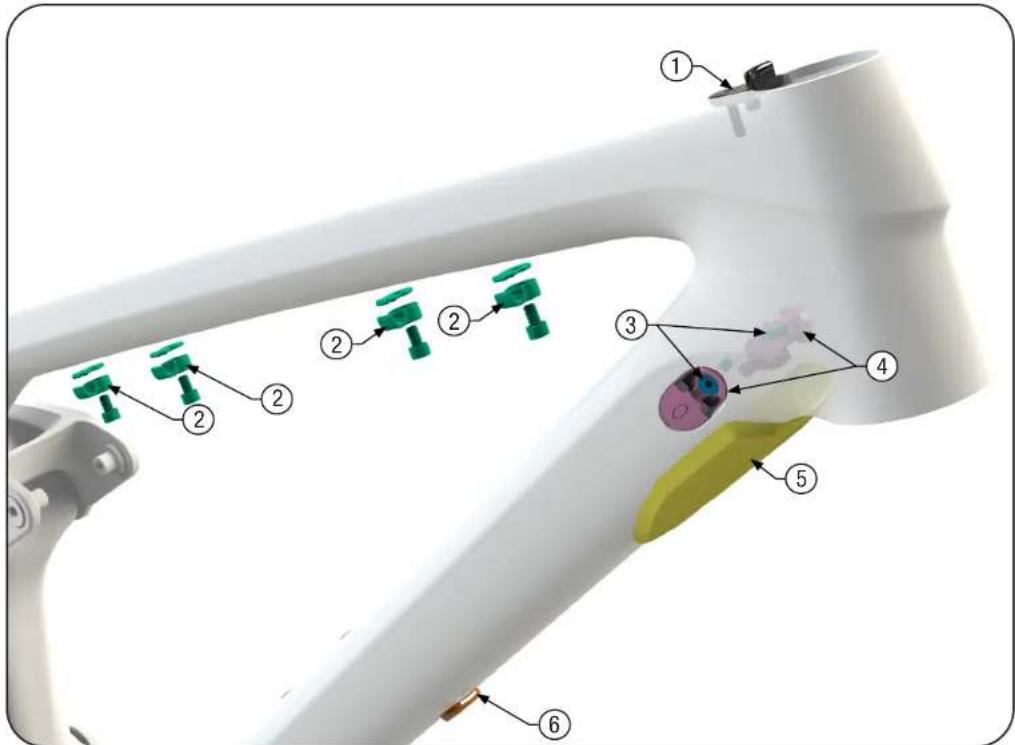

| Item | Description | Note Part Number | Qty | ||
| 1 | Knock Block Frame Chip 536723 1 | ||||
| 2 | TopTube Guides W311727 4 | ||||
| 3 | Cable Stop Bolt M4x12mm W532763 3 | ||||
| 4 | Control Freak Cable Guide | W519232 3 | |||
| 5 | Upper Downtube Armor | W529228 | 1 | ||
| 6 | Downtube Cable Cinch W513977 1 | ||||


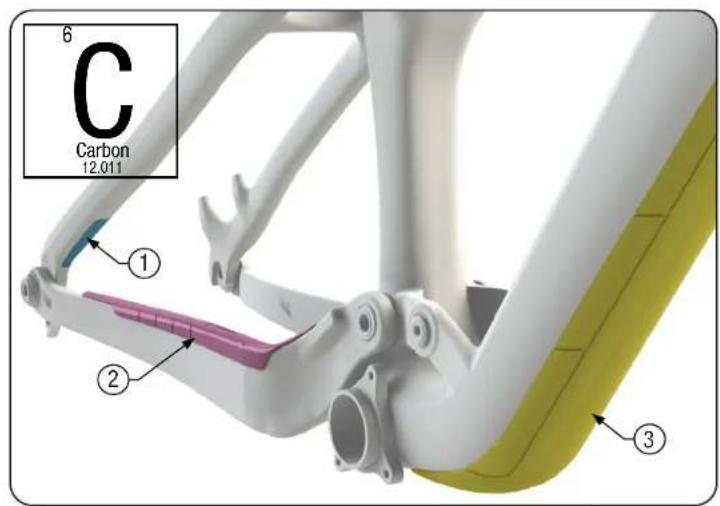

| Item Description Part Number Qty | ||
| 1 Seatstay Armor W531649 1 | ||
| 2 Chainstay Armor W564699 1 | ||
| 3 Lower Downtube Armor W530144 1 |

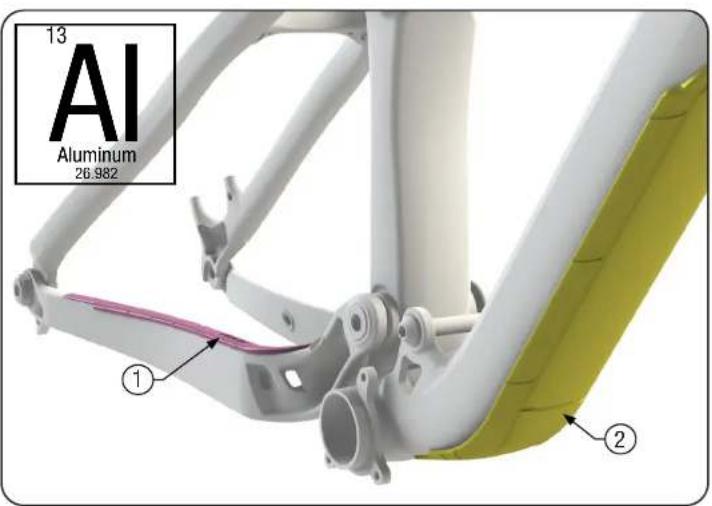

| Item Description Part Number Qty | ||
| 1 Chainstay Armor W532099 1 | ||
| 2 Lower Downtube Armor W536435 1 |
