MODE D'EMPLOI Powerfly Sport 7 Equipped Gen 3 TREK

Sport EQ 4 et Sport EQ 7 3e gén.

4, 5 et 7 4e gén.

MANUEL D'ENTRETIEN

Sommaire

Sécurité

Garde-boue arrière et porte-bagages — roue de 29 po.

Batterie intégrée amovible — ensemble de batterie

Unité moteur et boulons de fixation

Spécifications

Axe traversant et patte de dérailleur

Garde-boue arrière et porte-bagages — roue de 27,5 po.

Batterie intégrée amov- ible — ensemble du module d'accueil

Cache du port de re- charge de la batterie

Acheminement des câbles

Garde-boue avant

Télécommande et écrans

Capteur de vitesse

Sécurité

AVERTISSEMENT

Serrer correctement la visserie.

Toujours serrer la visserie au couple spécifié. Un serrage excessif peut déformer ou casser la visserie ou les composants. Un serrage insuffisant peut entraîner un desserrage de la visserie ou des composants. Les deux situations risquent d'endommager le vélo et de blesser le cycliste.

AVERTISSEMENT

Appliquer du nouveau frein filet

Tous les boulons réutilisés et enduits de frein filet doivent être nettoyés à l'alcool isopropylique. Réappliquer ensuite du frein filet neuf avant de les réinstaller. Sans frein filet, les boulons peuvent se desserrer, risquant ainsi d'endommager le vélo et de blesser le cycliste.

Légende

Appliquer de la graisse

Ne pas appliquer de graisse

Appliquer du frein de filet

Nm

Couple

Taille de clé Allen

Clé Torx

Taille de l'adaptateur

Serre—câble

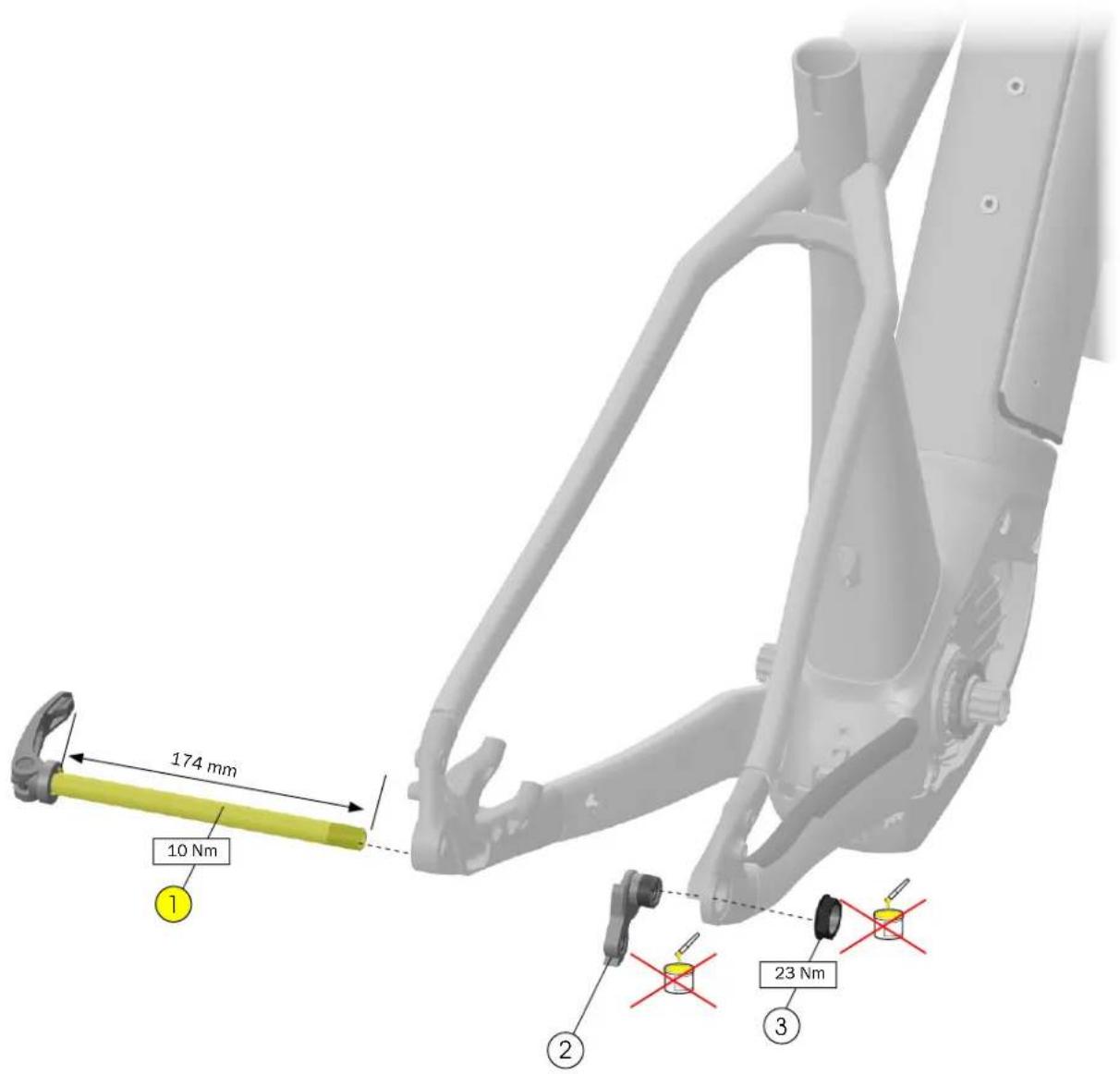

Axe traversant et patte de dérailleur

1 Axe traversant, 174 x 12 mm — W518983
② Patte de dérailleur — W572370
③ Visserie pour patte de conversion semi-rigide et patte coulissante horizontale, M12 x 1 mm — W318004

Outils

• Graisse
• Clé dynamométrique avec douille de 20 mm

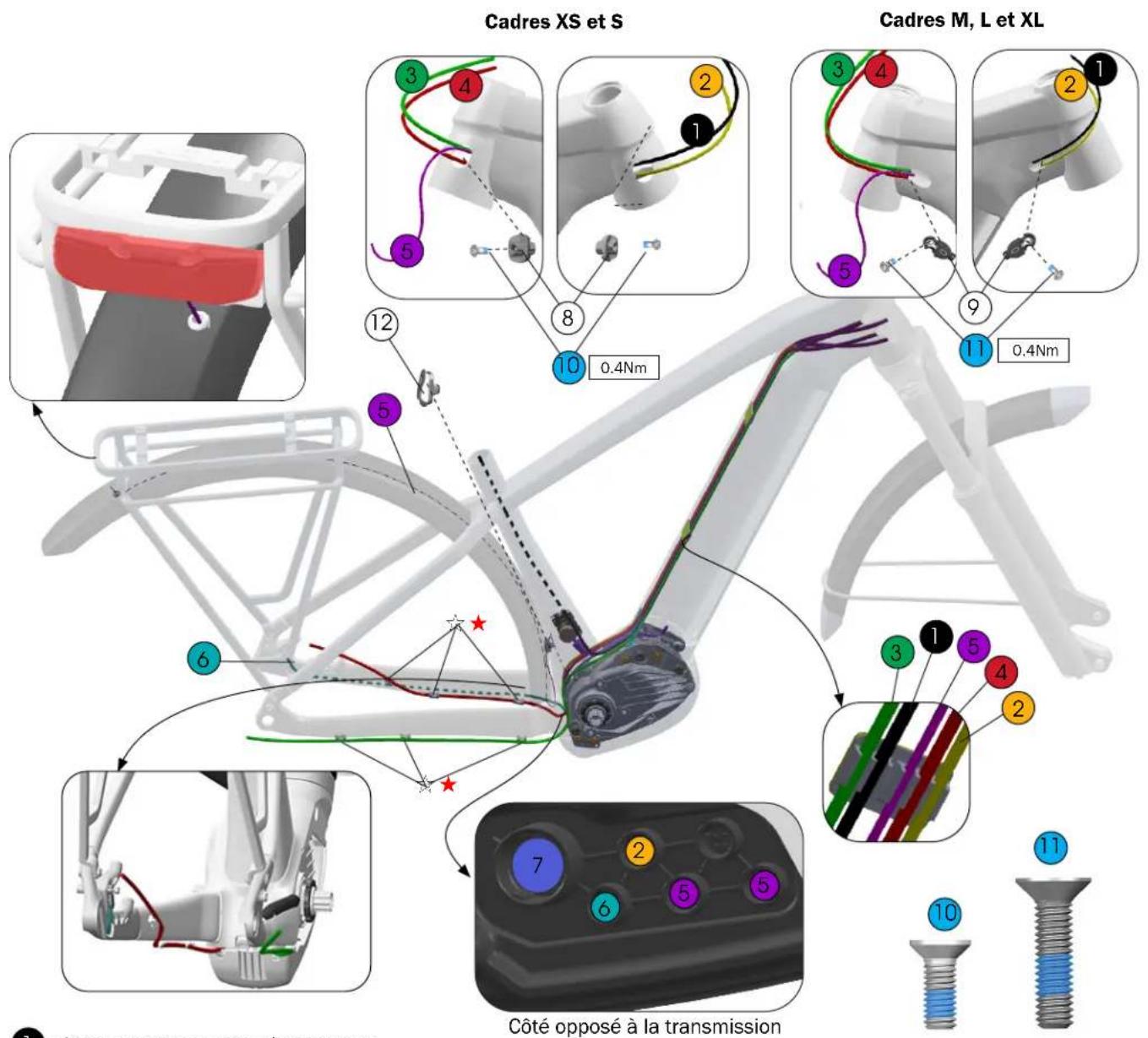

Acheminement des câbles

1 Câble de tige de selle télescopique
② Câble d'écran – EB12.120.005*
3 Gaine de dérailleur
4 Durite de frein arrière
5 Câble d'éclairage (feux inclus uniquement pour les modèles Powerfly Equipped)
6 Câble de capteur de vitesse
7 Câble d'alimentation de batterie — EB12.120.04A*

*Numéro de pièce Bosch. Non disponible sur trekbikes.com

⑧ Guides pour gaines, cadres XS et S — W594006
⑨ Guides pour gaines, cadres M, L et XL — W519232
10 Boulons, M3 x 10 mm — W285213
11 Boulons, M4 x 16 mm — W532763
⑫ Fiche de cadre pour câble d'éclairage Bosch — W334049

☆★Serre—câbles

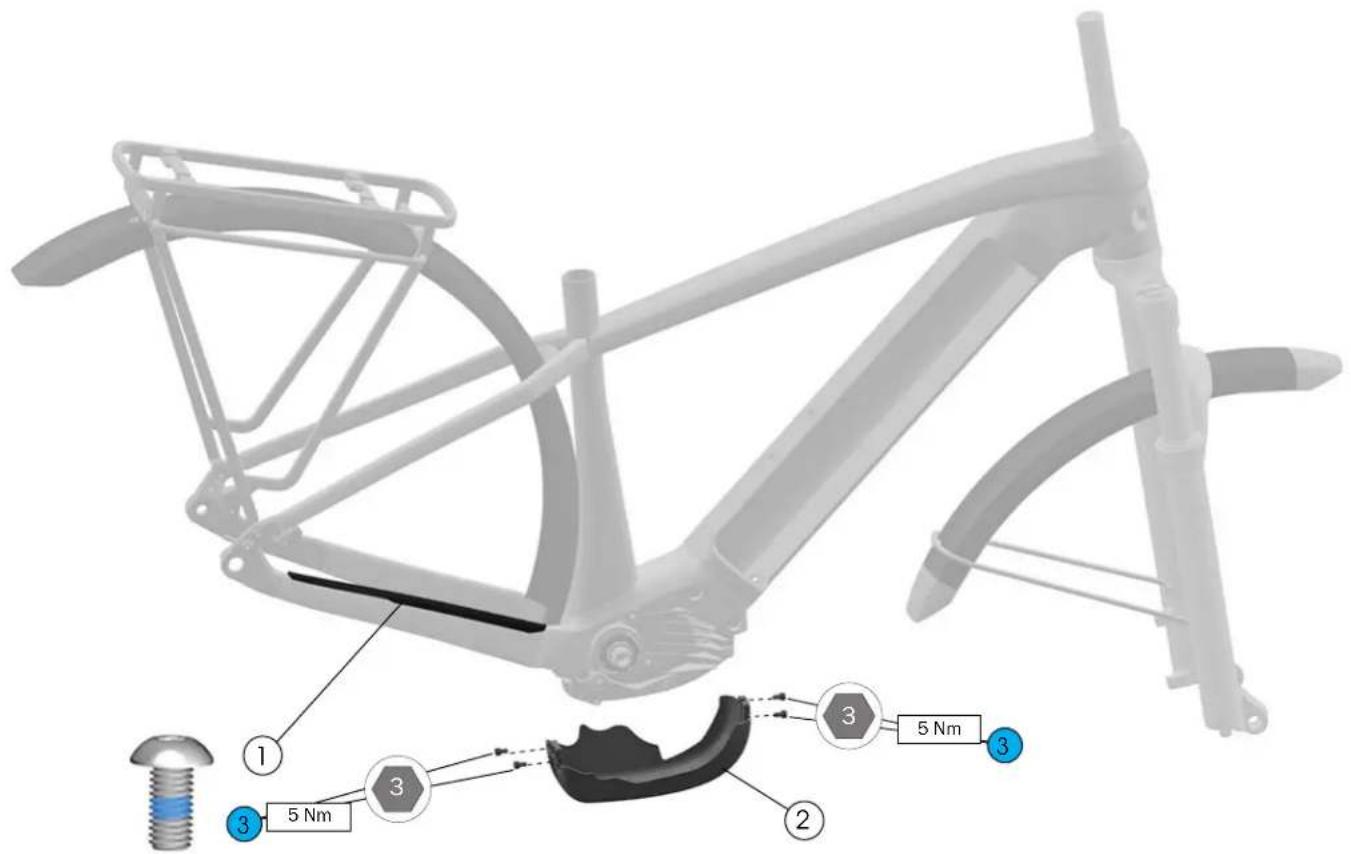

Protections pour cadre

① Protège-base - W591958
② Protection de la transmission — W5272058
3 Vis, acier inoxydable, M5 x 10 mm — W549305

Protection adhésive ①

Utiliser de l'alcool isopropylique pour nettoyer la surface du cadre où sera fixée la protection. Avant d'appliquer la protection adhésive, attendre que l'alcool ait séché.

Remarque : Ne pas nettoyer la totalité du cadre avec de l'alcool. L'alcool isopropylique peut endommager la peinture.

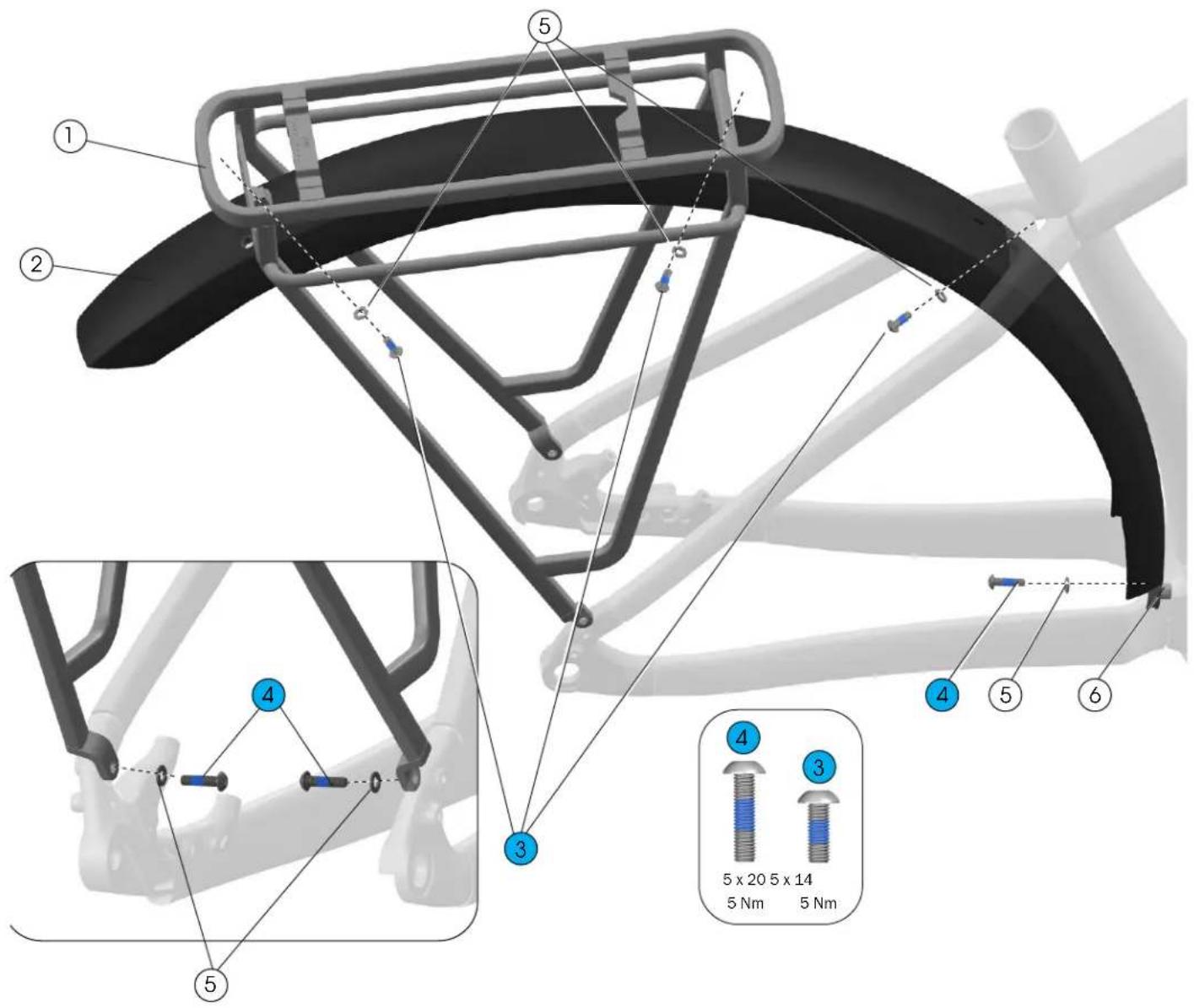

Garde-boue arrière et porte-bagages — roue de 29 po.

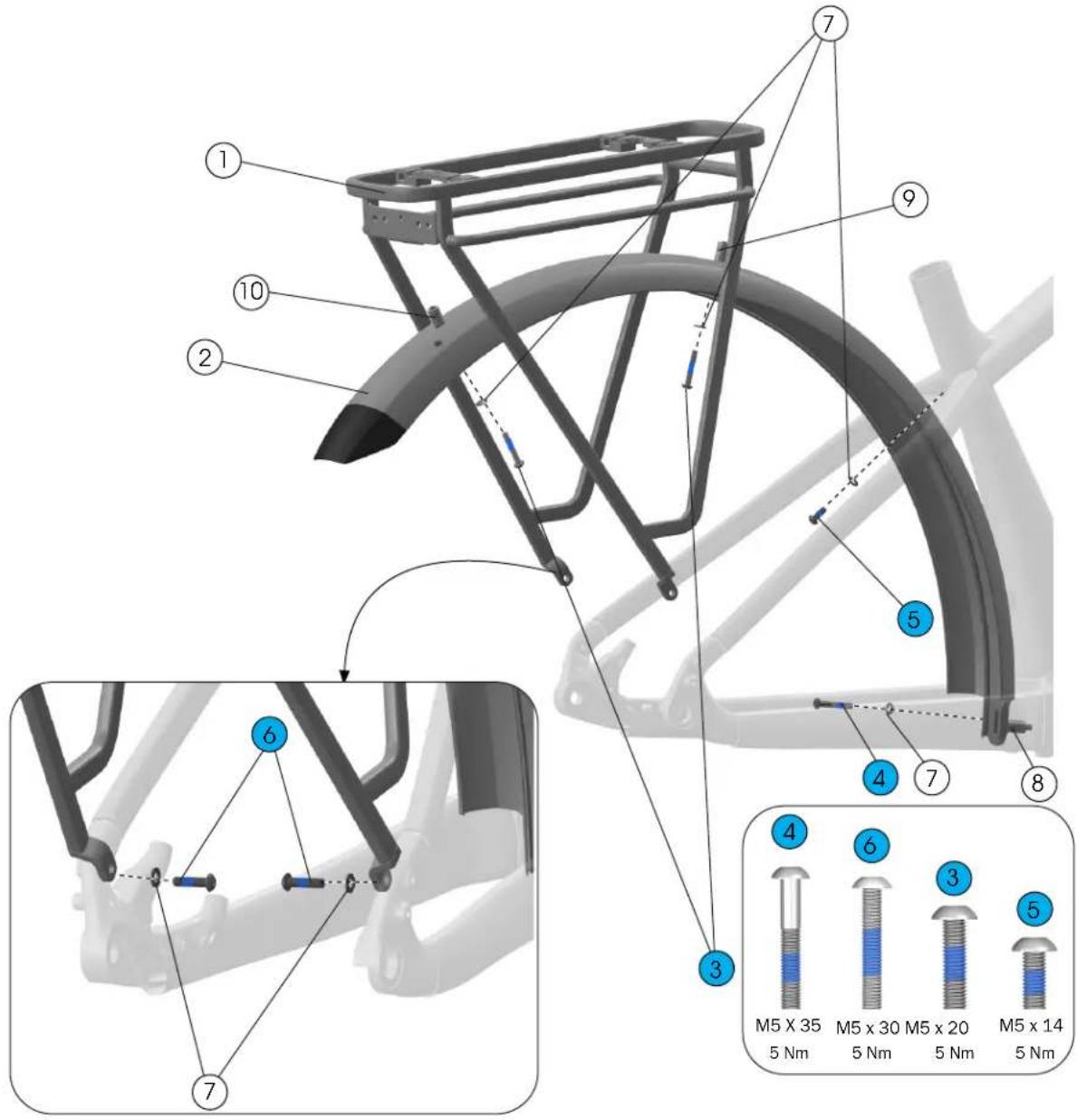

Garde-boue arrière et porte-bagages — roue de 27,5 po.

① Porte-bagages arrière — W5289961
② Porte-bagages arrière, roue de 27.5 po — W585734

3 Boulons, acier inoxydable, M5 x 20 mm

4 Boulon, M5 x 35 mm, acier inoxydable

5 Boulon, M5 x 14 mm, acier inoxydable

6 Boulons, M5 x 30 mm, acier inoxydable

⑦ Rondelles, acier inoxydable, M5 x 1 mm

⑧ Entretoise, aluminium, 24,5 mm

⑨ Entretoise, aluminium, 16 mm

⑩ Entretoise, aluminium, 13,8 mm

-601266

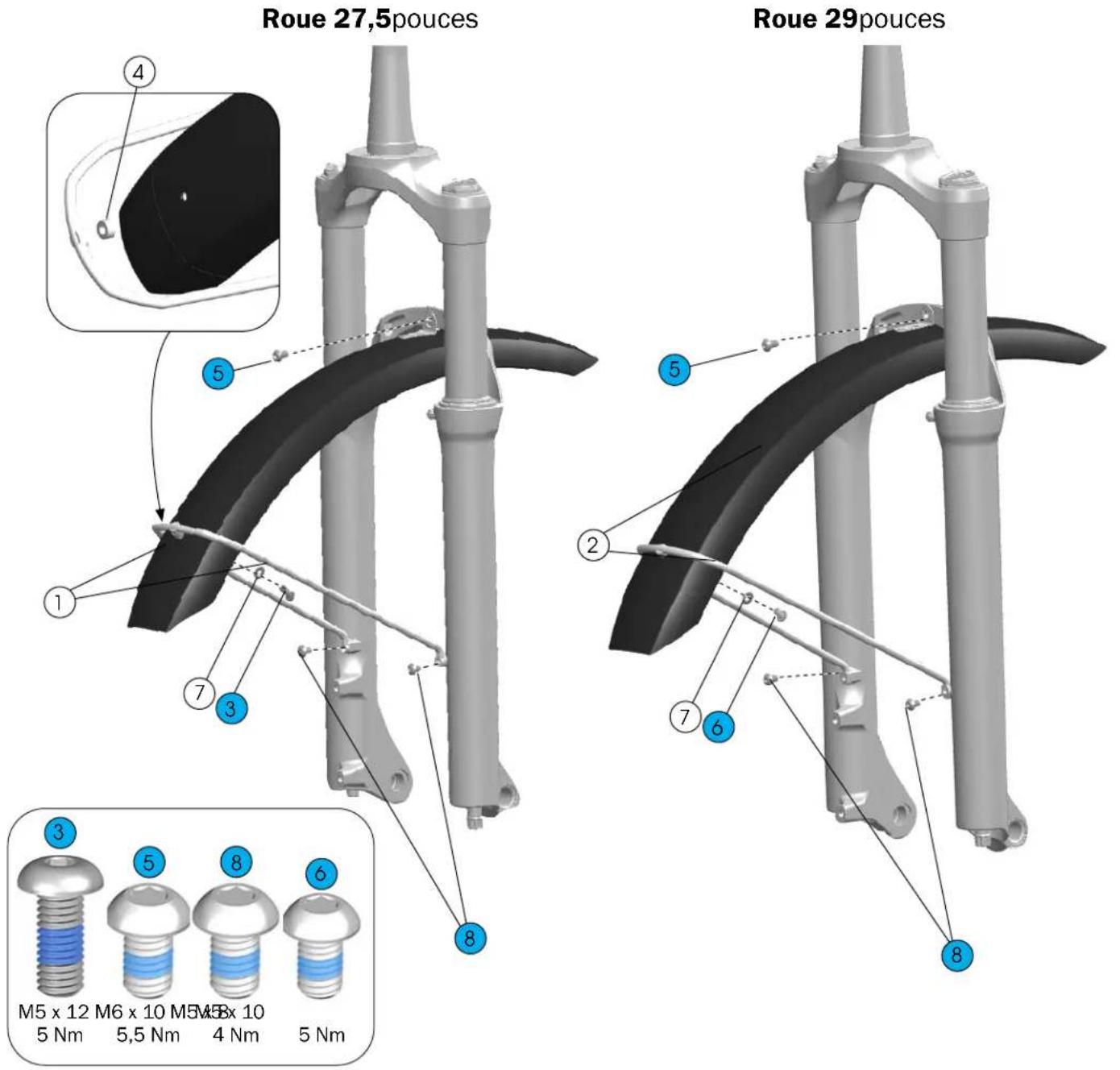

Garde—boue avant

① Garde-boue avant et tringle, 27,5" — 601256
② Garde-boue avant et tringle, 29" — 601256
3 Vis, M5 x 12mm, acier inoxydable — W584855
④ Rondelle, nylon — W506324

5 Boulon, M6 x 10 mm, acier inoxydable (un boulon plus long peut être requis en cas d'utilisation d'un support de fixation de feu)
6 Boulon, M5 x 8 mm, acier inoxydable
⑦ Rondelle, M5 x 1 mm, acier inoxydable
8 Boulons, M5 x 10 mm, acier inoxydable — W549305

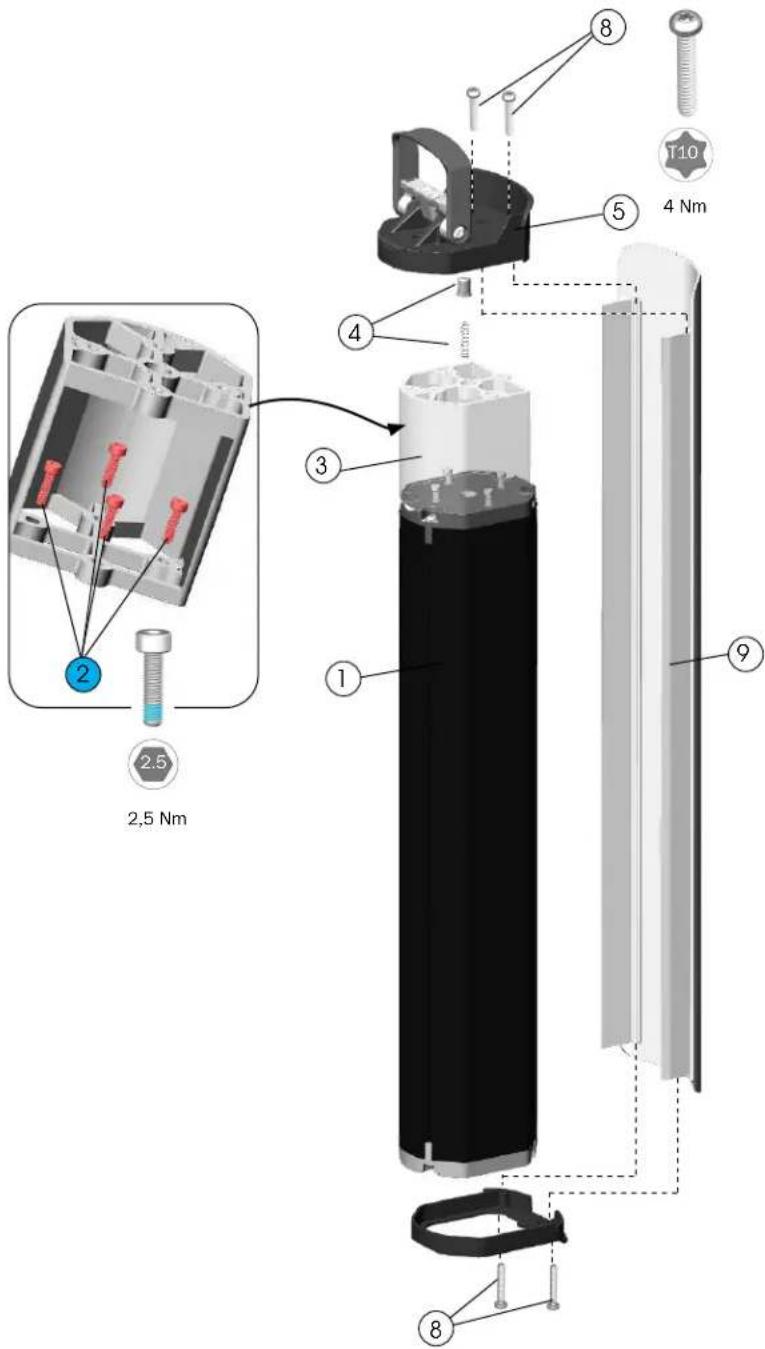

Batterie intégrée amovible — ensemble de batterie

① Batterie, verticale, Smart System, 500 Wh — EB12.100.018* 625 Wh — EB12.100.012*
② Vis à tête creuse, M3 x 12 mm — W5257054
③ Entretoise (à utiliser avec la batterie de 500 Wh) — W5252256
④ Goupille et ressort — 5312675

*Numéro de pièce Bosch. Non disponible sur trekbikes.com

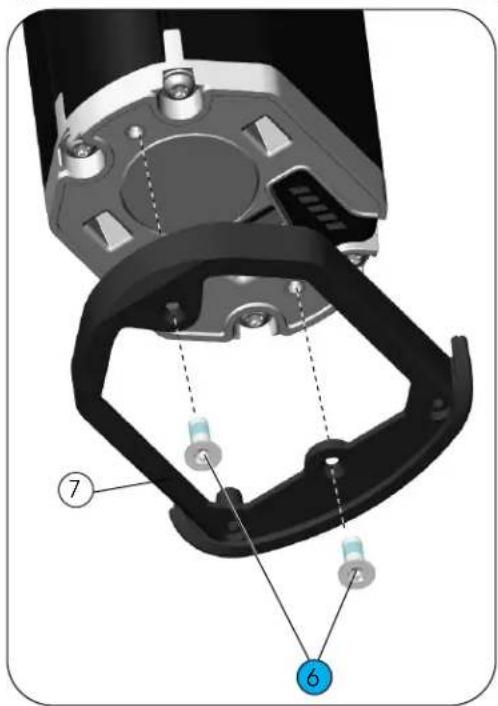

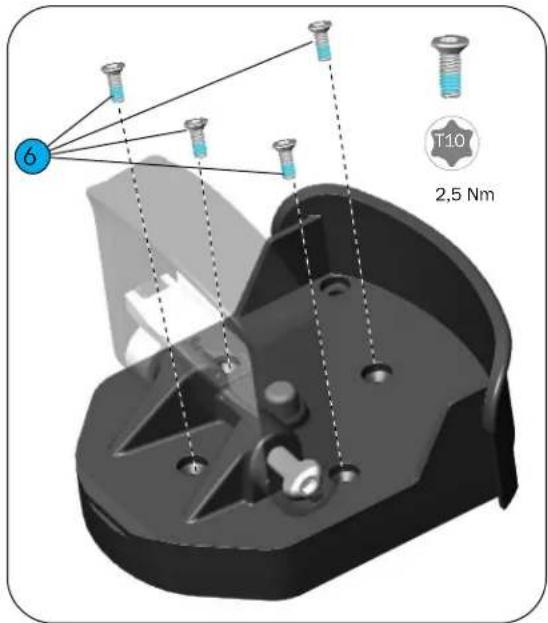

⑤ Poignée de batterie — W5252236
6 Boulons, M3 x 8 mm — W5269016
⑦ Patte du module d'accueil — W5252240
⑧ Boulons, M3 x 20 mm — W5254060
⑨ Cache de batterie — 44370 Faites la recherche sur trekbikes.com pour trouver la pièce assortie à votre vélo.

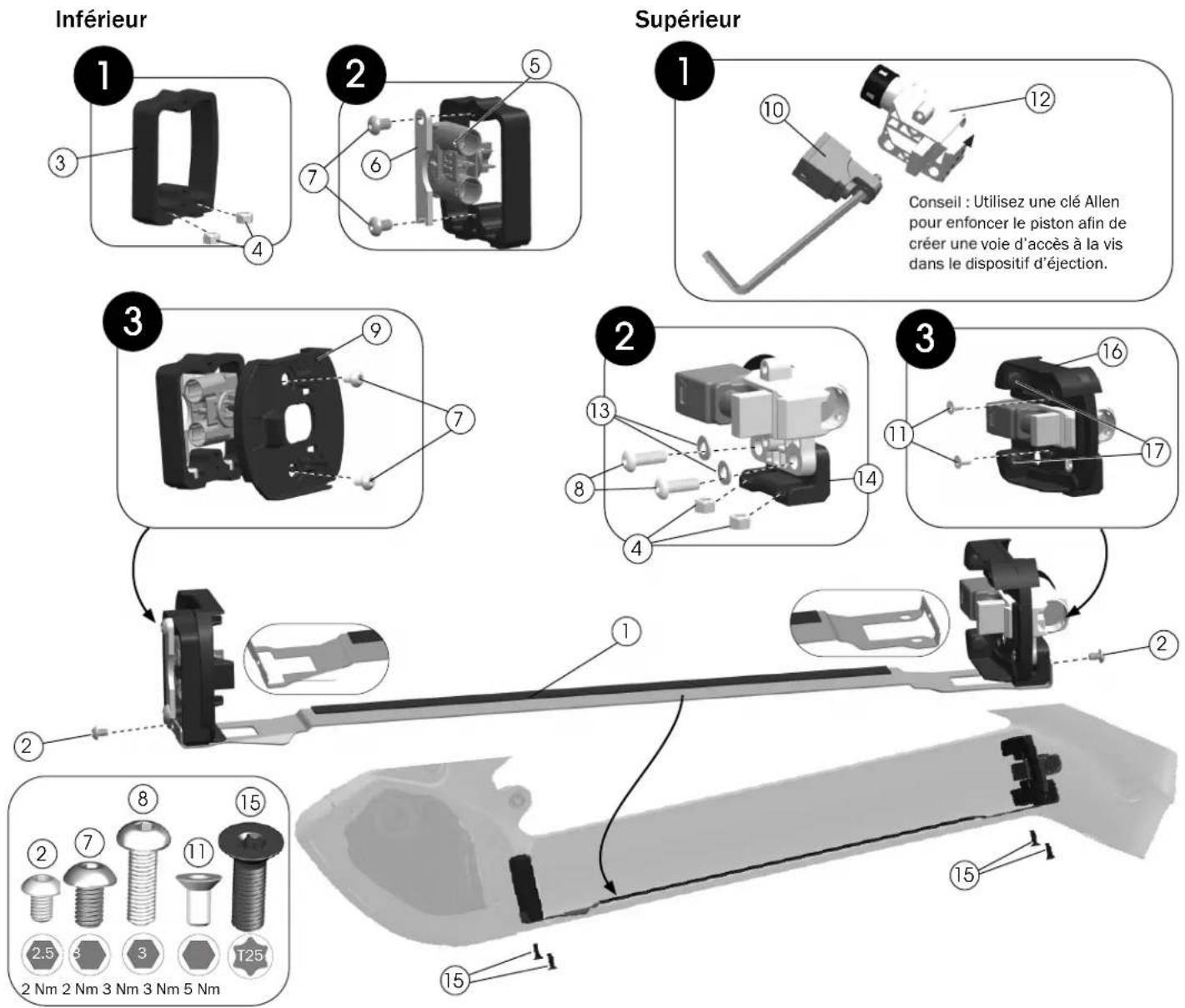

Batterie intégrée amovible — ensemble du module d'accueil

① Plaque d'alignement — W5252805
② Vis
④ Contre-écrous
⑧ Vis
⑪ Boulons à tête fraisée
⑮ Vis de sécurité T25
⑬ Rondelles
③ Patte inférieure du module d'accueil
⑭ Patte supérieure du module d'accueil

*Numéro de pièce Bosch. Non disponible sur trekbikes.com

⑤ Prise de batterie — EB12.100.015*
⑥ Support de maintien de l'alimentation électrique
⑦ Vis — W549307
⑨ Prise de fixation inférieure de la batterie — W5252293
⑯ Cache-verrouillage supérieur — W5252292
⑰ Butées – 579326
⑩ Assemblage de l'éjecteur — 579324
⑫ Assemblage du verrouillage — W562311

Télécommande et écrans

Télécommande LED

① Télécommande LED — 5288736
② Pince universelle pour télécommande LED – 5288743

Kiox 300

Kiox 300 - 5288735

Intuvia 100

*Numéro de pièce Bosch. Non disponible sur trekbikes.com

Composants de la transmission

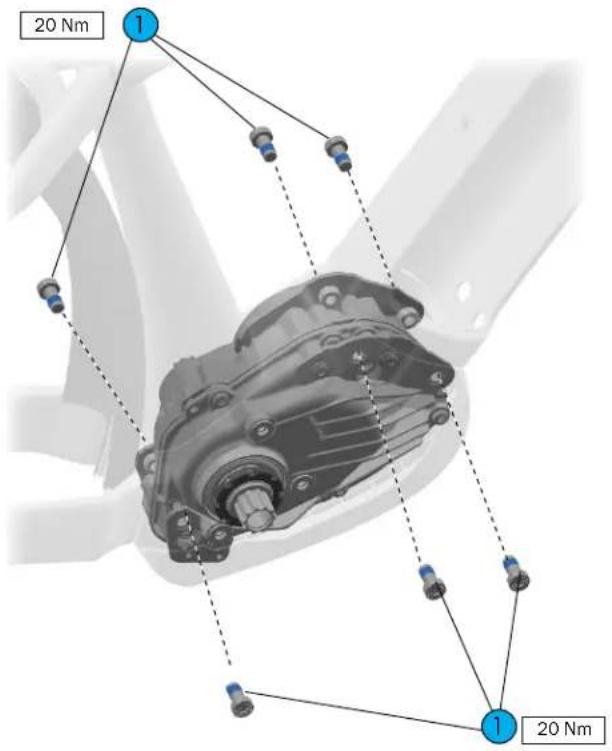

Unité moteur et boulons de fixation

Boulons de fixation, TP40 — 5265419

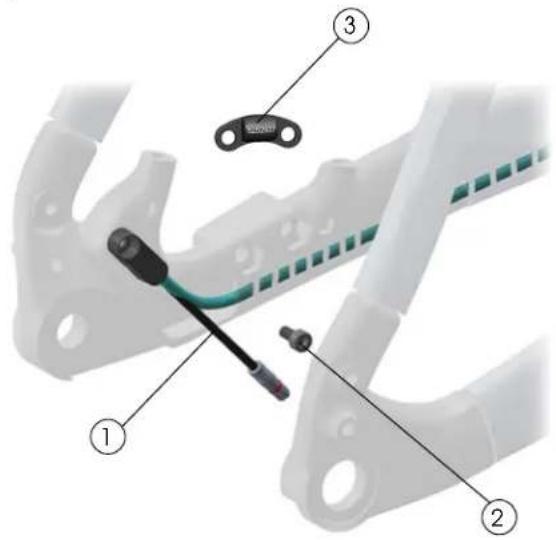

Capteur de vitesse

① Capteur de vitesse — 5284750
② Boulon, acier inoxydable, M4 x 8 mm — W562831
③ Aimant de capteur de vitesse monté sur disque — W5252927

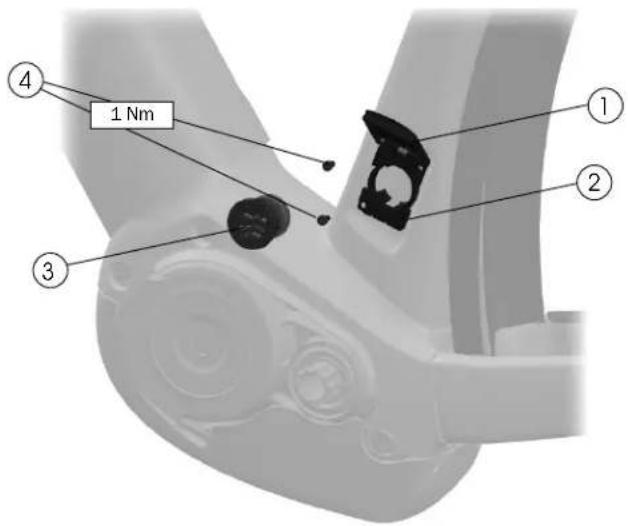

Cache du port de recharge de la batterie

① Obturateur du port de charge – 44372
Faites la recherche sur trekbikes.com pour trouver la pièce assortie à votre vélo.
② Base - W5251862
③ Prise de charge — EB12.120.04A*
④ Boulons, M3 x 6 mm — W5276241

*Numéro de pièce Bosch. Non disponible sur trekbikes.com

Spécifications

Chaîne (1x seulement)

• Moyeu Boost avec plateau à déport.

Plateau max. (1x seulement)

• 38 dts

Fixation du frein arrière

Minimum Maximum
180 mm, à fixationDirect Mount.	Adaptable jusqu'à 203 mm.

Taille maximale de pneu

Remarque : Les dimensions effectives des pneus peuvent varier. Toujours vérifier que le dégagement entre le pneu et le cadre est suffisant. Un pneu de mauvaise dimension peut endommager le cadre du vélo. Trek recommande un dégagement de 6 mm au-dessus et sur les deux côtés du pneu.

Taille du cadre	Taille maximale de pneu
XS, S 27,5 pouces x 2,6 pouces
M, L, XL 27,5pouces x 2.8pouces, 29 po x 2.6 po

Ajustement du porte—bidon

XS et S : Bouteille de 0,4 litre maximum sur le tube de selle et de 0,6 litre sur le tube diagonal.

Tige de selle

	AVERTISSEMENT
Toujours respecter les recommandations d'insertion minimale du fabricant de la tige de selle. Le non—respect des consignes peut endommager la tige de selle et risque de blesser le cycliste.

Mesure
Insertion maximale Cadre
	XS 232 mm
	S 265 mm
	M 291 mm
	L 341 mm
	XL 392 mm

Mesure

Diamètre interne du tube de selle 31,6 mm
Diamètre externe du collier de la tige de tube de selle	36,4 mm

Fourche

Reportez—vous à la carte de configuration de la suspension fournie avec votre vélo ou au calculateur de suspension disponible sur

Le dépassement de la longueur maximale recommandée de la fourche peut endommager le vélo ou blesser le cycliste.

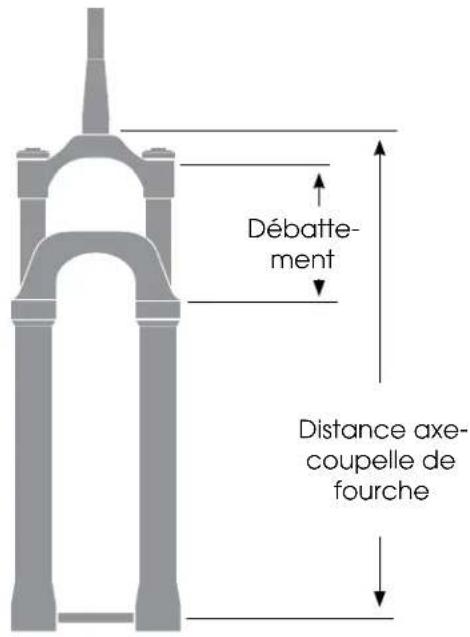

Taille du cadre	Distance axe-coupelle de fourche (mm)		Débattement (mm)
XS, S Recommandé 455		80
		Maximum	492
M, L, XL	Recommandé 509		100
	Maximum	526	120
