| Type de produit | Vélo tout terrain (VTT) enduro |
| Marque | Trek |
| Modèle | Slash C (Quadro Slash C) |
| Matériau du cadre | Carbone |
| Roues (diamètre) | 29 pouces |
| Débattement avant | 160 mm (estimation) |
| Débattement arrière | 150 mm (estimation) |
| Transmission | 12 vitesses (estimation) |
| Freins | Disques hydrauliques |
| Poids approximatif | Environ 15 kg |
| Entretien du cadre | Nettoyage doux à l'eau savonneuse, éviter les produits agressifs |
| Lubrification chaîne | Tous les 100 km ou après sortie sous pluie |
| Couple de serrage (pivot principal) | 25 Nm |
| Couple de serrage (axe traversant) | 10 Nm |
| Couple de serrage (boulons Mino Link) | 17 Nm |
| Roulements de suspension | Révision annuelle recommandée |
| Protection du cadre | Plaques de protection en carbone ou alliage selon taille |
| Rangement interne | Compartiment de rangement dans le tube diagonal |
| Compatibilité dérailleur | SHIMANO ou SRAM (selon configuration) |
| Sécurité | Freins à disque, vérifier l'usure des plaquettes régulièrement |
| Certification | Conforme aux normes CE |
FOIRE AUX QUESTIONS - Quadro Slash C TREK
Quel est le débatement de la suspension du Trek Slash C ?
Le débatement avant est d'environ 160 mm et arrière de 150 mm selon la configuration.
Quel couple de serrage pour l'axe traversant arrière ?
Le couple de serrage pour l'axe traversant (Thru Axle) est de 10 Nm.
Comment entretenir la chaîne du Slash C ?
Nettoyez et lubrifiez la chaîne tous les 100 km ou après une sortie sous la pluie avec un lubrifiant adapté.
Quelle est la taille des roues du Trek Slash C ?
Le Slash C est équipé de roues de 29 pouces.
Où se trouve le numéro de série du cadre ?
Le numéro de série est généralement situé sous le boîtier de pédalier ou sur le tube de selle.
Puis-je utiliser un dérailleur SRAM sur ce vélo ?
Oui, le Slash C est compatible avec les transmissions SRAM et SHIMANO selon la configuration d'usine.
Quel est le poids du cadre seul ?
Le poids du cadre carbone varie selon la taille, environ 2,5 kg.
Comment régler le Mino Link ?
Le Mino Link permet de modifier la géométrie du cadre. Desserrez les boulons, tournez la plaque pour choisir la position haute ou basse, puis serrez à 17 Nm.
Quels types de freins sont montés ?
Le vélo est équipé de freins à disque hydrauliques, généralement SHIMANO ou SRAM.
Comment nettoyer le cadre carbone ?
Utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyeurs haute pression et les solvants agressifs.
Questions des utilisateurs sur Quadro Slash C TREK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Vélo au format PDF gratuitement ! Retrouvez votre notice Quadro Slash C - TREK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Quadro Slash C de la marque TREK.
MODE D'EMPLOI Quadro Slash C TREK
TREK
Product Support
MY21 Slash Parts Quick Reference
SLASH
TREK
Product Support
MY21 Slash Parts Quick Reference

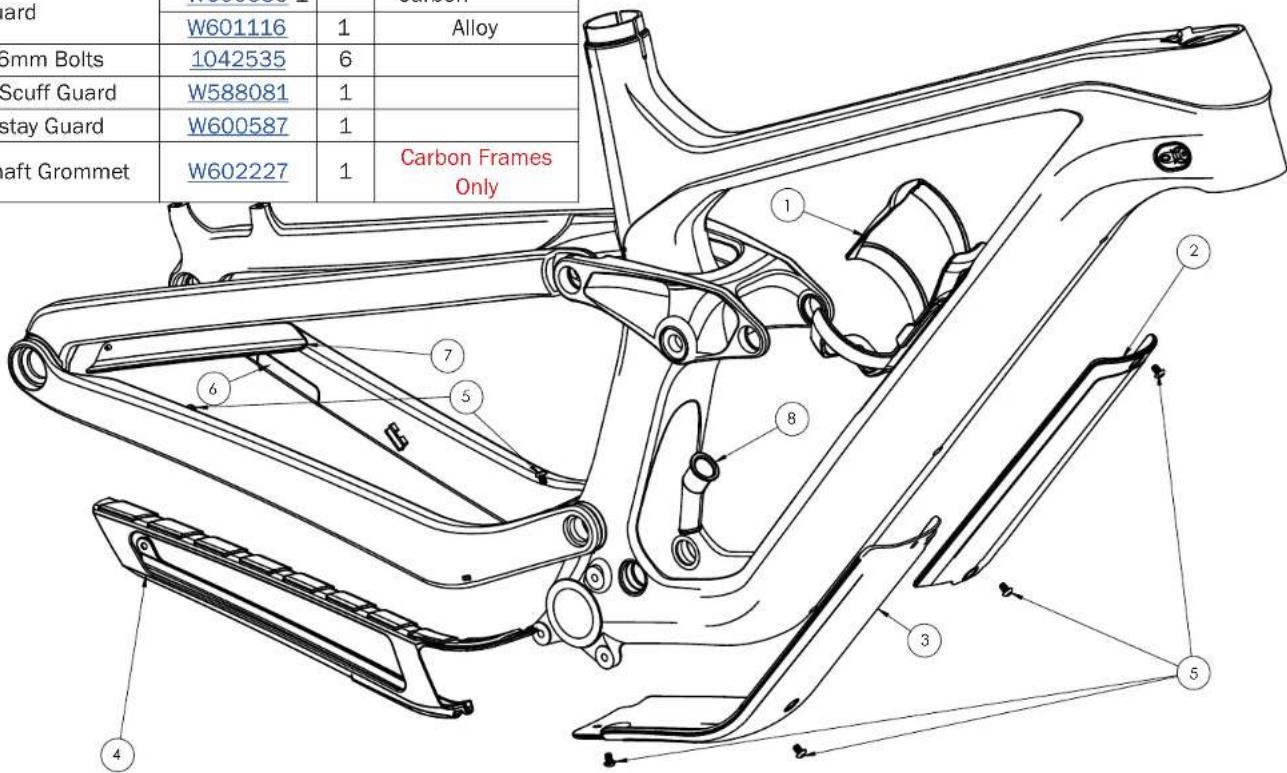

| Item Description Part Number Qty Note | ||||
| 1 Storage Door Assembly W583862 1 Cage Not Included | ||||
| 2 Upper Downtube Armor | W600583 | Carbon All Sizes | Carbon S/M/ML | |
| W1043493 | L/XL | |||
| W601114 | Sizes | |||
| 3 Lower Downtube Armor | W601115 | 1 Carbon | Alloy All Sizes | |
| W600584 | All Sizes | |||
| 4 Chainstay Guard | W600585 1 | Carbon | ||
| W601116 | 1 | Alloy | ||
| 5 | M4x6mm Bolts | 1042535 | 6 | |
| 6 | Rotor Scuff Guard | W588081 | 1 | |
| 7 | Seatstay Guard | W600587 | 1 | |
| 8 | Thru Shaft Grommet | W602227 | 1 | Carbon Frames Only |
TREK
Product Support
MY21 Slash Parts Quick Reference

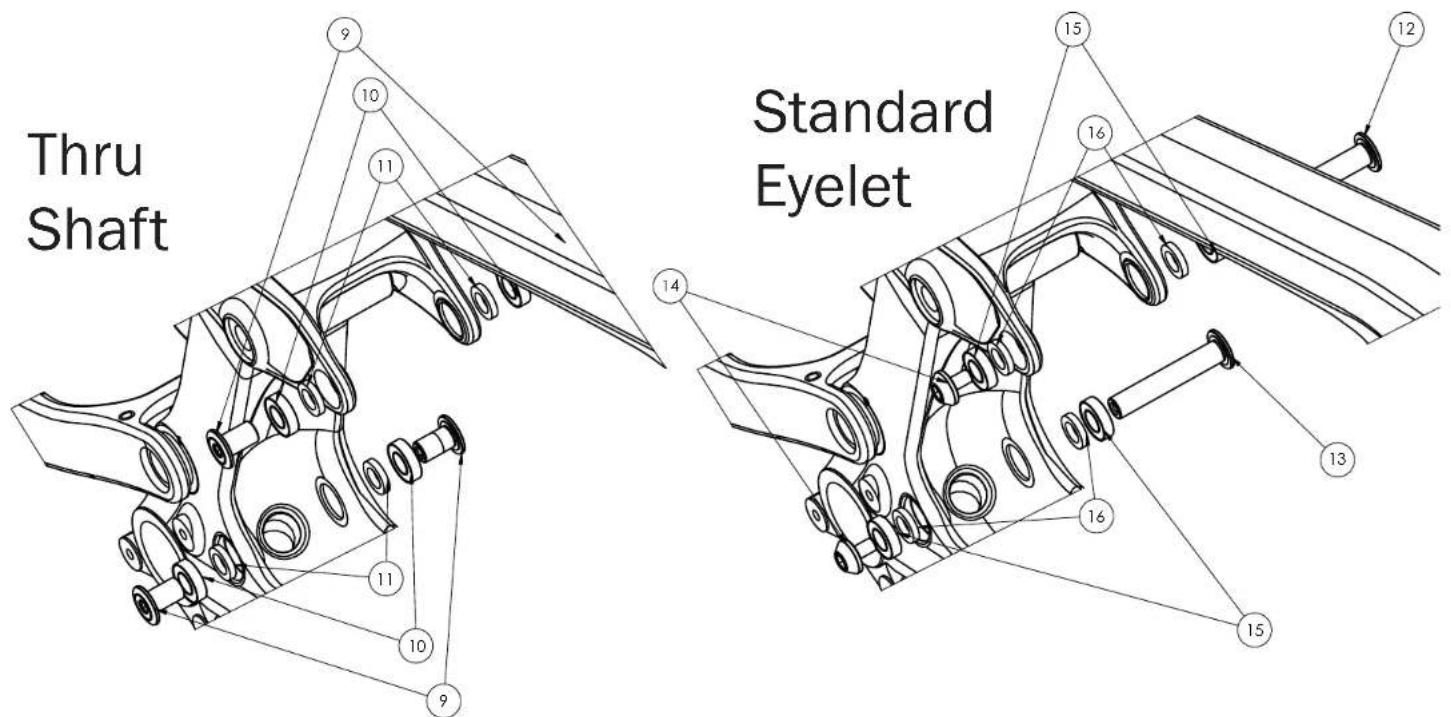

| Item | Description Part Number Qty Note | ||
| 9 Thru Shaft Bolt W600630 4 | ____ | ||
| 10 Shock Bearing W293466 4 | ____ | ||
| 11 Shock Spacer W529969 4 | ____ | ||
| Item Description Part Number Qty Note | ||||
| 12 Upper Shock Axle 599898 1 | ____ | |||
| 13 | Lower Shock Axle | 5258210 | 1 | |
| 14 | Shock Axle Endcap | n/a | 2 | Included w/ Axles |
| 15 | Shock Bearing | W293466 | 4 | |
| 16 | Shock Spacer | W529969 | 4 | |
Product Support
MY21 Slash Parts Quick Reference

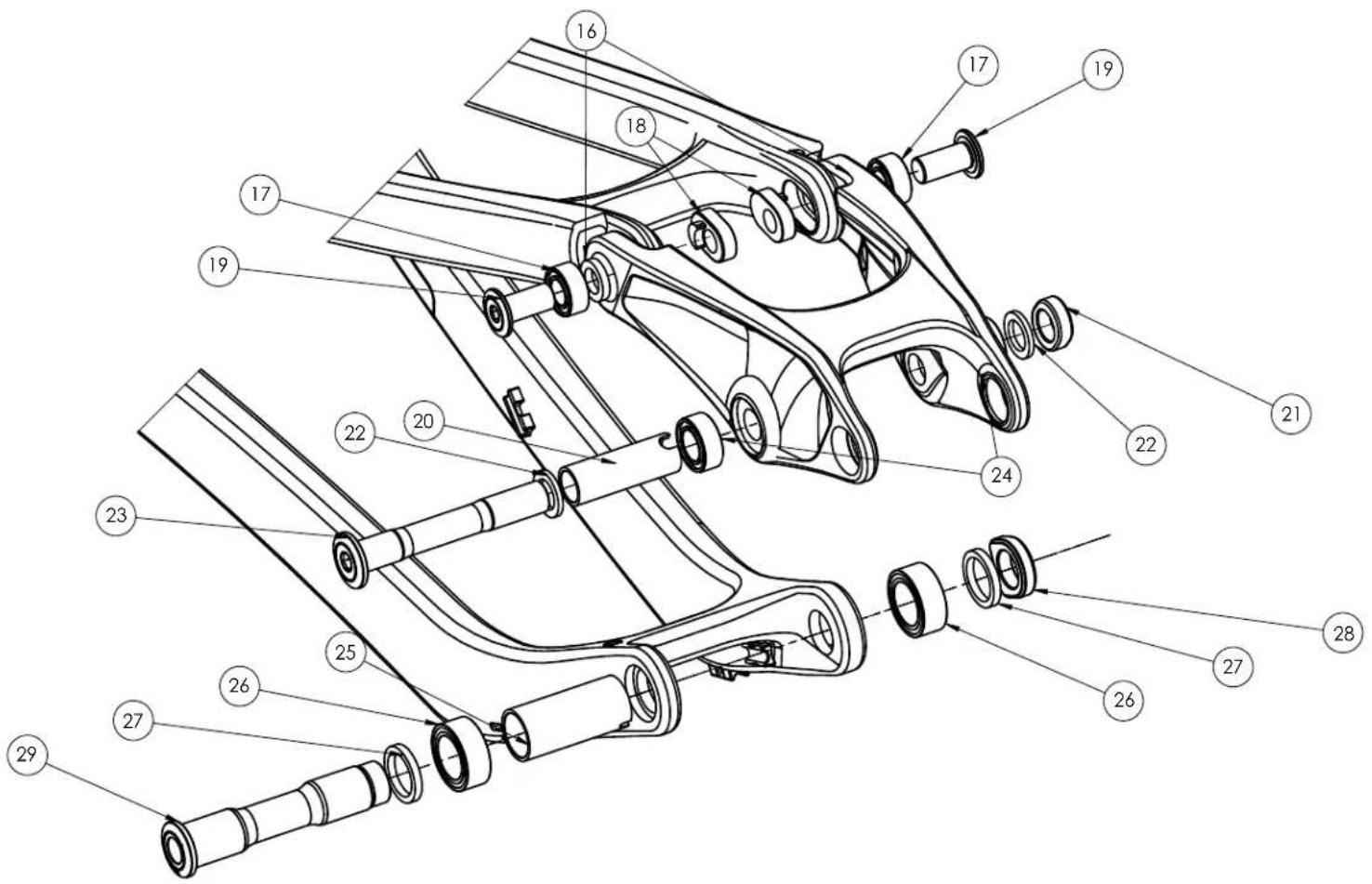

| Item | Description Part Number Qty Note | ||
| 16 | Spacer, 16x10x3mm W529969 2 | ||
| 17 | Rocker:Seatstay Bearing W529224 2 | ||
| 18 | Mino Link Nut W529223 2 | ||
| 19 | Mino Link Bolt W600629 2 | 17Nm | |
| 20 | Rocker Pivot Sleeve | W310155 | 1 |
| 21 | Rocker Pivot Nut | W311582 | 1 |
| 22 | Spacer, 18x12x2mm W290057 2 | ||
| 23 | Rocker Pivot Bolt | W600627 | 1 |
| 24 | Rocker:Frame Bearing | W586543 | 2 |
| 25 | Main Pivot Spacer | W600642 1 | |
| 26 | Main Pivot Bearing | W302025 2 | |
| 27 | Spacer, 22x17x3mm W440921 2 | ||
| 28 | Main Pivot D-Nut | W584134 | 1 |
| 29 | Main Pivot Bolt | W600628 | 1 |
TREK
Product Support
MY21 Slash Parts Quick Reference
| Item Description Part Number Qty Note | ||||

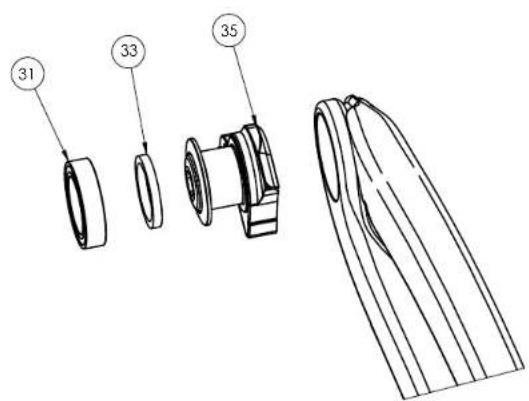

| 30 ABP NDS Nut W583419 1 | ____ | |||
| 31 ABP Bearing W583424 2 | ____ | |||
| 32 ABP Bolt W583420 1 | ____ | |||
| 33 ABP Spacer W583422 2 Carbon Frames Only | ||||
| 34 Thru Axle 12x184.5mm M12 W583469 1 | Torque | 10Nm | ||
| 35 | ABP Universal Hanger | W583423 | 1 | Torque 25Nm, LH |
TREK
Product Support
MY21 Slash Parts Quick Reference
| Item Description Part Number Qty Note | ||||
| 36 M4x16mm Bolt W532763 4 | ____ | |||
| 37 67° Knockblock Assembly 5252161 1 | ||||
| 38 Seattube Housing Grommet | W583807 1 | |||
| 39 | Housing Grommet Cinch | |||
| 40 | Control Freak Cable Guide | W519232 | 2 | |

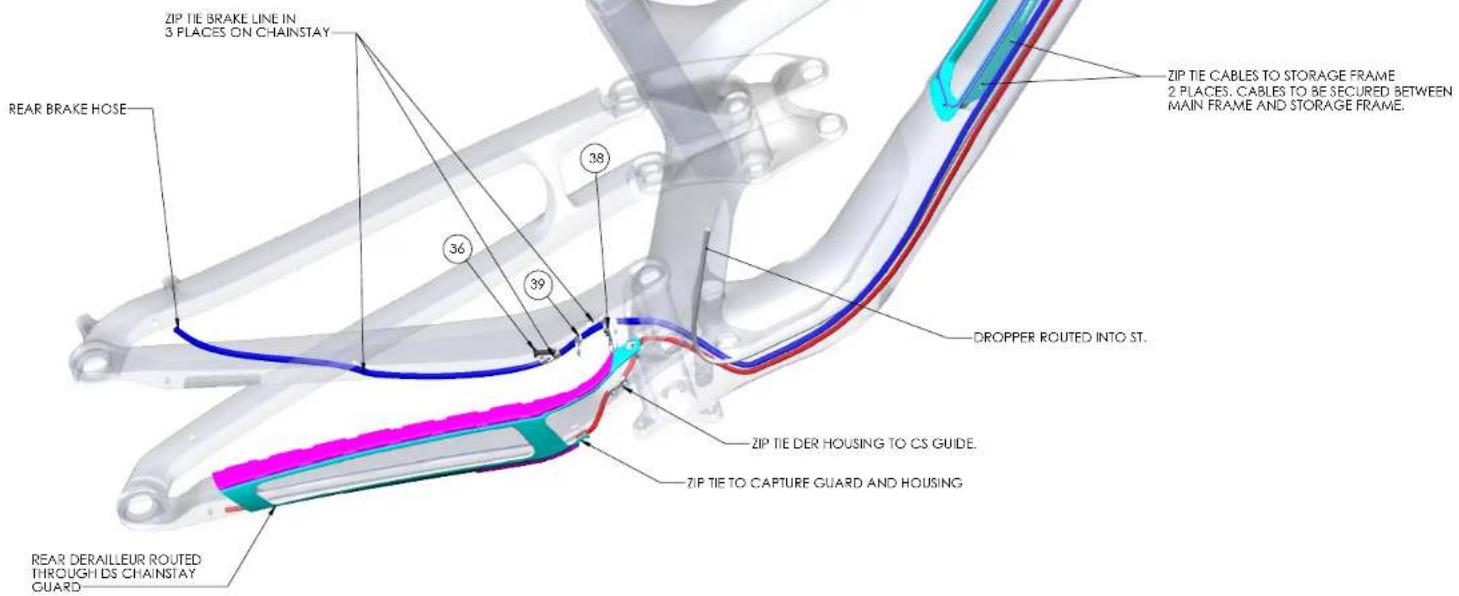

CABLE ROUTING
| CABLE | COLOR |
| REAR SHIFTER | RED |
| REAR BRAKE | BLUE |
| DROPPER POST | WHITE |
