| Type de produit | Vélo tout-terrain (VTT) |
| Marque | Trek |
| Modèle | Quadro Session AL |
| Catégorie | Vélo |
| Réglages pour roues 27.5" | Nécessite une cup de direction étendue (réf. W5251089) |
| Poulie de renvoi (idler pulley) | Couple de serrage du boulon : 17 Nm ; boulon de protection : 1 Nm |
| Pivot du rocker (rocker pivot) | Boulons : 17 Nm ; boulon de pincement (pinch bolt) : 5 Nm |
| Pivot principal (main pivot) | Axe : 30 Nm ; écrou : non spécifié |
| Patte de dérailleur (derailleur hanger) | Boulon de patte : 25 Nm (filetage gauche) |
| Pivot de freinage actif (ABP) | Essieu traversant : 10 Nm ; axe de dropout : 15 Nm |
| Fixations d'amortisseur (shock mounts) | Boulon supérieur et inférieur : 10 Nm |
| Protections de cadre (frame guards) | Vis de protection du tube diagonal : 0.8 Nm ; protection de base de chaîne, protection adhésive pour câble de frein, protection de poulie |
| Passage des câbles | Interne (standard) ou externe (optionnel) ; guide de câble double, vis à tête plate, guide d'assemblage |
| Câble de frein arrière | Réf. non spécifiée ; utilisation de colliers de serrage (zip ties) |
| Entretien et nettoyage | Vérifier régulièrement les couples de serrage ; nettoyer avec un chiffon humide ; éviter les produits agressifs |
| Sécurité | Respecter les couples de serrage indiqués ; utiliser des pièces d'origine Trek |
| Pièces détachées et réparabilité | Pièces disponibles via le réseau Trek (références fournies dans la notice) |
FOIRE AUX QUESTIONS - Quadro Session AL TREK
Quelles sont les modifications nécessaires pour utiliser des roues 27.5 pouces sur le Quadro Session AL ?
Il faut remplacer la cup de direction standard par une cup étendue (réf. W5251089) pour maintenir la géométrie correcte.
Quel est le couple de serrage du boulon de la poulie de renvoi ?
Le boulon principal de la poulie doit être serré à 17 Nm, et les boulons de protection à 1 Nm.
Comment remplacer la patte de dérailleur ?
La patte de dérailleur (réf. W583423) se fixe avec un boulon à filetage gauche serré à 25 Nm. Utilisez une clé dynamométrique.
Quel est le couple de serrage du pivot principal ?
L'axe du pivot principal doit être serré à 30 Nm. L'écrou fourni n'a pas de couple spécifié, mais doit être bien serré.
Comment acheminer les câbles en interne sur le Quadro Session AL ?
Utilisez les guides de câble doubles (réf. W311726) et le guide d'assemblage (réf. W502054). Les câbles de frein arrière et de dérailleur passent à l'intérieur du cadre. Fixez avec des colliers de serrage aux emplacements prévus.
Quels sont les couples de serrage pour les fixations d'amortisseur ?
Les boulons supérieur et inférieur de l'amortisseur doivent être serrés à 10 Nm.
Où puis-je trouver les numéros de pièces pour les réparations ?
Tous les numéros de pièces sont listés dans la notice technique, par exemple pour la poulie (W1042533), les roulements (W302025), etc. Contactez un revendeur Trek.
Comment régler le pivot de freinage actif (ABP) ?
L'essieu traversant se serre à 10 Nm et l'axe de dropout à 15 Nm. Assurez-vous que les bagues de retenue sont en place.
Quels sont les couples de serrage pour le pivot du rocker ?
Les boulons principaux du rocker se serrent à 17 Nm et les boulons de pincement (Mino link) à 5 Nm.
Y a-t-il des protections spécifiques sur le cadre ?
Oui, le cadre est équipé d'une protection de tube diagonal, d'une protection de base de chaîne, d'une protection adhésive pour câble de frein et d'une protection de poulie. Les vis se serrent à 0.8 Nm.
Questions des utilisateurs sur Quadro Session AL TREK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Vélo au format PDF gratuitement ! Retrouvez votre notice Quadro Session AL - TREK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Quadro Session AL de la marque TREK.
MODE D'EMPLOI Quadro Session AL TREK
SESSION
Contents
Required adjustments for 27.5" wheels 2
Idler pulley 3
Rocker pivot 4
Main pivot 5
Derailleur hanger 6
Active Braking Pivot 7
Shock mounts 8
Frame guards 9
Cabling 10


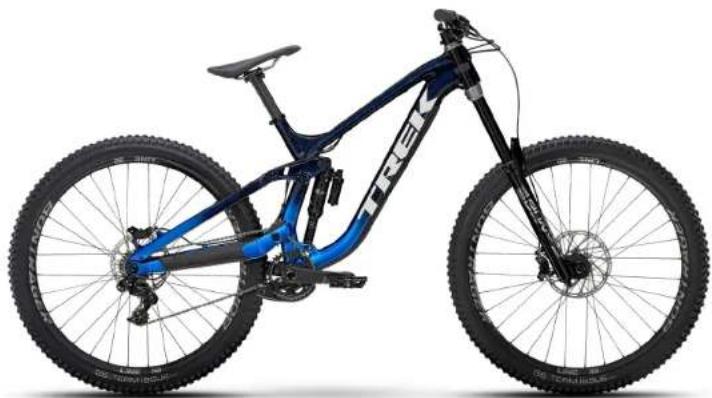

Exterior view of a blue and black MRI bike with visible front wheel, suspension frame, and front wheel (no text or symbols)Required adjustments for 27.5" wheels
| 1 Extended headset cup W5251089 |

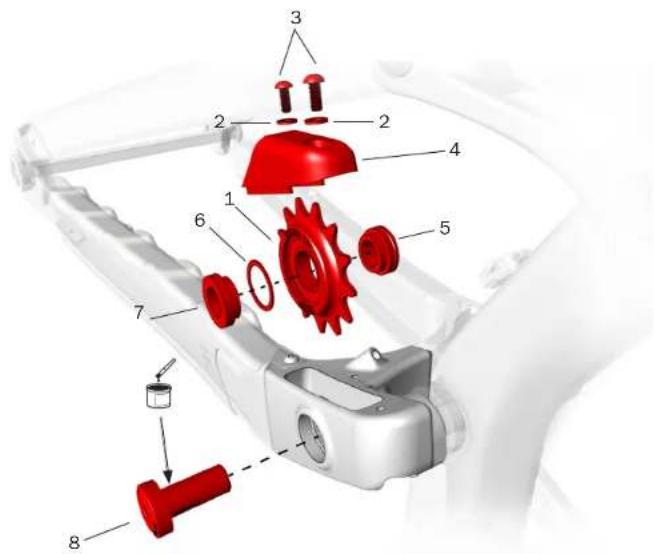

Idler pulley
| Item Description Quantity in | Assembly | Part Number Torque (Nm) |
| 1 Idler pulley 1 W1042533 – | ||
| 2 Washer 2 W5251170 – | ||
| 3 Idler guard bolts 2 W1052364 1 | ||
| 4 Idler guard 1 W1052385 – | ||
| 5 Spacer, black, grooved, 4.5mm 1 W5251169 – | ||
| 6 Spacer, 0.5mm 1 W5265886 – | ||
| 7 Spacer, gray, 3.5mm | 1 W5251168 – | |
| 8 Idler bolt | 1 W1051961 17 |

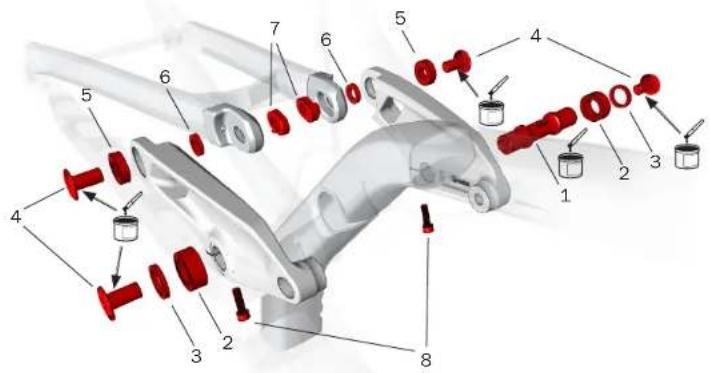

Rocker pivot
| Item | Description Quantity in | Assembly | Part Number | Torque (Nm) |
| 1 | Rocker axle | 1 W104 | 2544 – | |
| 2 | Bearing 2 W302025 – | |||
| 3 | Spacer 2 W440921 – | |||
| 4 | Bolt 4 W1051959 17 | |||
| 5 | Mino link bearing 2 W275322 – | |||
| 6 | Spacer 2 W529969 – | |||
| 7 | Mino link chip 2 W529223 – | |||
| 8 | Pinch bolt | 2 W5256244 | 5 |

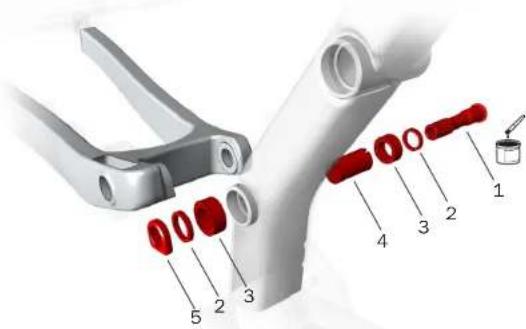

Main pivot
| Item | Description Quantity in | Assembly | Part Number | Torque (Nm) |
| 1 | Axe 1 5256639 30 | |||
| 2 | Spacer 2 W440921 – | |||
| 3 | Bearing 2 W302025 – | |||
| 4 | Sleeve 1 5256639 – | |||
| 5 | Nut 1 W584134 – |

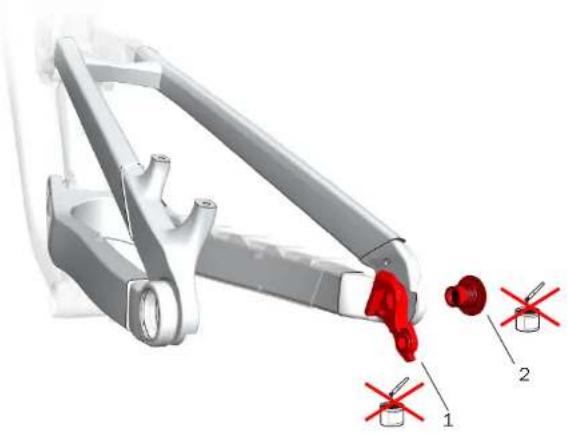

Derailleur hanger
| 1 | Derailleur hanger | 1 | W583423 – | |
| 2 | Hanger bolt, left-handed thread 1 25 | |||
| Washer, 25mm 1 | ||||

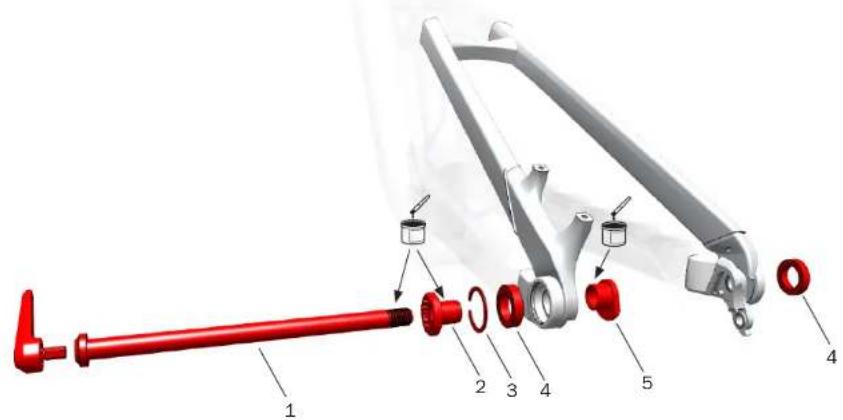

Active Braking Pivot
| Item Description Quantity in | Assembly | Part Number Torque (Nm) |
| 1 Thru axle 1 W598581 10 | ||
| 2 Dropout axle 1 W5251141 15 | ||
| 3 Retaining ring 1 W5251279 — | ||
| 4 Bearing 2 W583424 — | ||
| 5 Non-driveside dropout | 1 W583419 — |

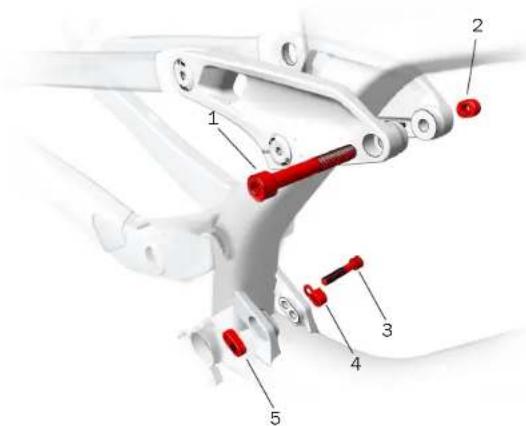

Shock mounts
| Item Description Quantity in | Assembly | Part Number Torque (Nm) | ||
| 1 Upper shock bolt 1 | 5272748 | 10 | ||
| 2Nut 1- | ||||
| 3Lower shock bolt 1 | 5272749 | 10 | ||
| 4Mino link spacer 1- | ||||
| 5Mino link chip 1- | ||||

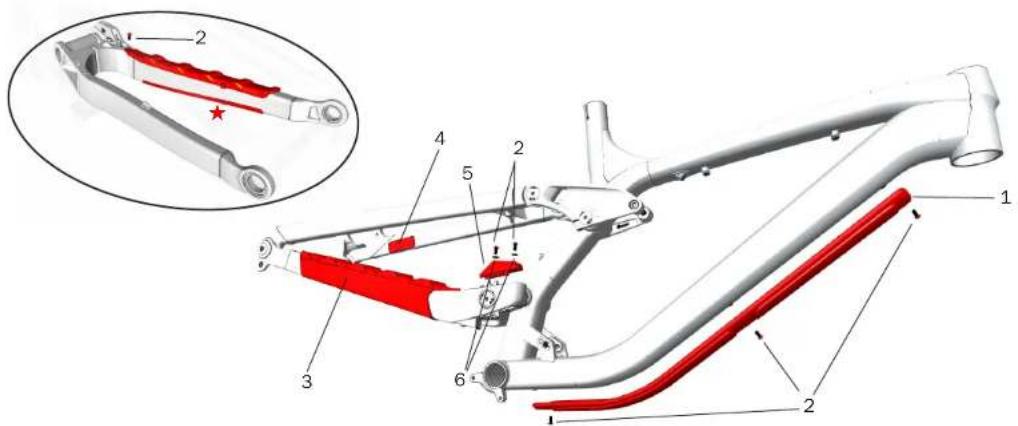

Frame guards
| Item Description Quantity in | Assembly | Part Number Torque (Nm) | ||
| 1 Down tube guard 1 W1052375 — | ||||
| 2 Screw 6 W1052364 0.8 | ||||
| 3 Chainstay guard 1 W1052384 — | ||||
| 4 Brake cable adhesive scuff guard 1 W326986 — | ||||
| 5 Idler pulley guard 1 W1052385 — | ||||
| 6 Washer | 2 W5265886 — | |||
| ★ | Zip tie | 1 | — | — |
Cabling

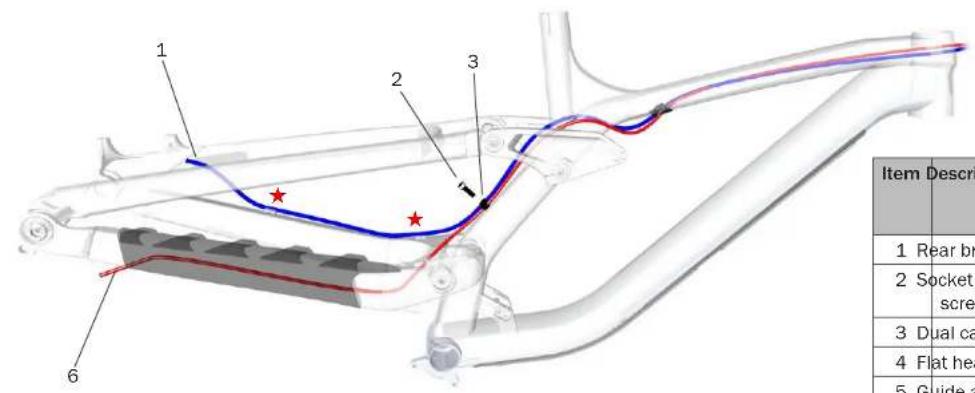

Internal cable routing
| Item | Description Quantity | in Assembly | Part Number | Torque (Nm) |
| 1 | Rear brake cable 1 — — | |||
| 2 | Socket head cap screw | 3 W5256244 3 | ||
| 3 | Dual cable guide 3 W311726 — | |||
| 4 | Flat head bolt 1 W532763 3 | |||
| 5 | Guide assembly 1 W502054 — | |||
| 6 | Derailleur cable 1 — — | |||
| ★ | Zip tie location | 2 — — |

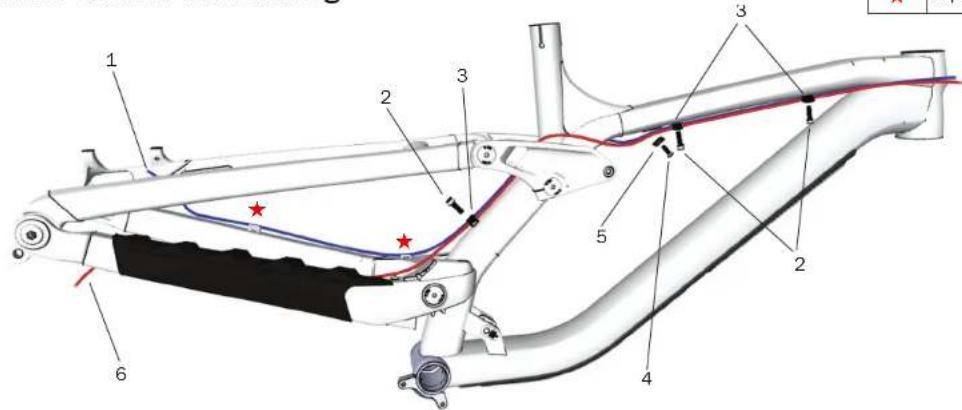

Optional external cable routing
