Caractéristiques techniques	Commutateur 5 ports 10/100 Mbps, non administrable
Type de ports	5 ports Ethernet 10/100 Mbps
Normes réseau	IEEE 802.3, IEEE 802.3u
Dimensions	200 x 100 x 30 mm
Poids	0,5 kg
Alimentation	Alimentation externe, 5V DC
Utilisation	Idéal pour les petites entreprises ou les réseaux domestiques
Installation	Plug and Play, aucune configuration requise
Maintenance et réparation	Pas de maintenance requise, garantie constructeur
Sécurité	Fonctionnalités de sécurité de base, pas de gestion avancée
Informations générales	Produit fiable, idéal pour une utilisation simple et efficace

FOIRE AUX QUESTIONS - DES-1005D D-LINK

Comment réinitialiser le D-LINK DES-1005D à ses paramètres d'usine ?

Pour réinitialiser le D-LINK DES-1005D, localisez le bouton de réinitialisation situé à l'arrière du commutateur. Maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Pourquoi mon D-LINK DES-1005D ne fonctionne-t-il pas correctement ?

Assurez-vous que le commutateur est correctement alimenté et que tous les câbles Ethernet sont bien connectés. Vérifiez également si les voyants des ports sont allumés. Si le problème persiste, essayez de le réinitialiser.

Comment savoir si le D-LINK DES-1005D est surchargé ?

Le D-LINK DES-1005D peut être considéré comme surchargé si vous constatez des ralentissements de réseau ou des déconnexions fréquentes. Vérifiez si le nombre d'appareils connectés dépasse la capacité recommandée.

Puis-je utiliser le D-LINK DES-1005D avec des appareils de différentes marques ?

Oui, le D-LINK DES-1005D est compatible avec la plupart des appareils réseau utilisant le standard Ethernet, quel que soit le fabricant.

Quels types de câbles devrais-je utiliser avec le D-LINK DES-1005D ?

Utilisez des câbles Ethernet de catégorie 5 (Cat 5) ou supérieure pour une connexion optimale. Les câbles Cat 5e ou Cat 6 sont recommandés pour de meilleures performances.

Que faire si l'un des ports du D-LINK DES-1005D ne fonctionne pas ?

Vérifiez que le câble Ethernet est correctement connecté et en bon état. Essayez de brancher un autre appareil sur le port problématique pour voir s'il fonctionne. Si le port reste inactif, le commutateur pourrait nécessiter une réparation.

Comment mettre à jour le firmware du D-LINK DES-1005D ?

Le D-LINK DES-1005D ne nécessite généralement pas de mises à jour de firmware, car il s'agit d'un commutateur non géré. Pour des fonctionnalités avancées, envisagez un modèle géré.

Le D-LINK DES-1005D est-il compatible avec la norme PoE ?

Non, le D-LINK DES-1005D ne prend pas en charge la technologie Power over Ethernet (PoE). Vous devrez utiliser un adaptateur d'alimentation séparé pour alimenter vos appareils.

Comment vérifier l'état des voyants lumineux sur le D-LINK DES-1005D ?

Les voyants lumineux situés à l'avant du D-LINK DES-1005D indiquent l'état de l'alimentation, l'activité réseau et la connexion des ports. Si un voyant est éteint alors qu'il devrait être allumé, vérifiez la connexion du câble et l'état de l'appareil connecté.

MODE D'EMPLOI DES-1005D D-LINK

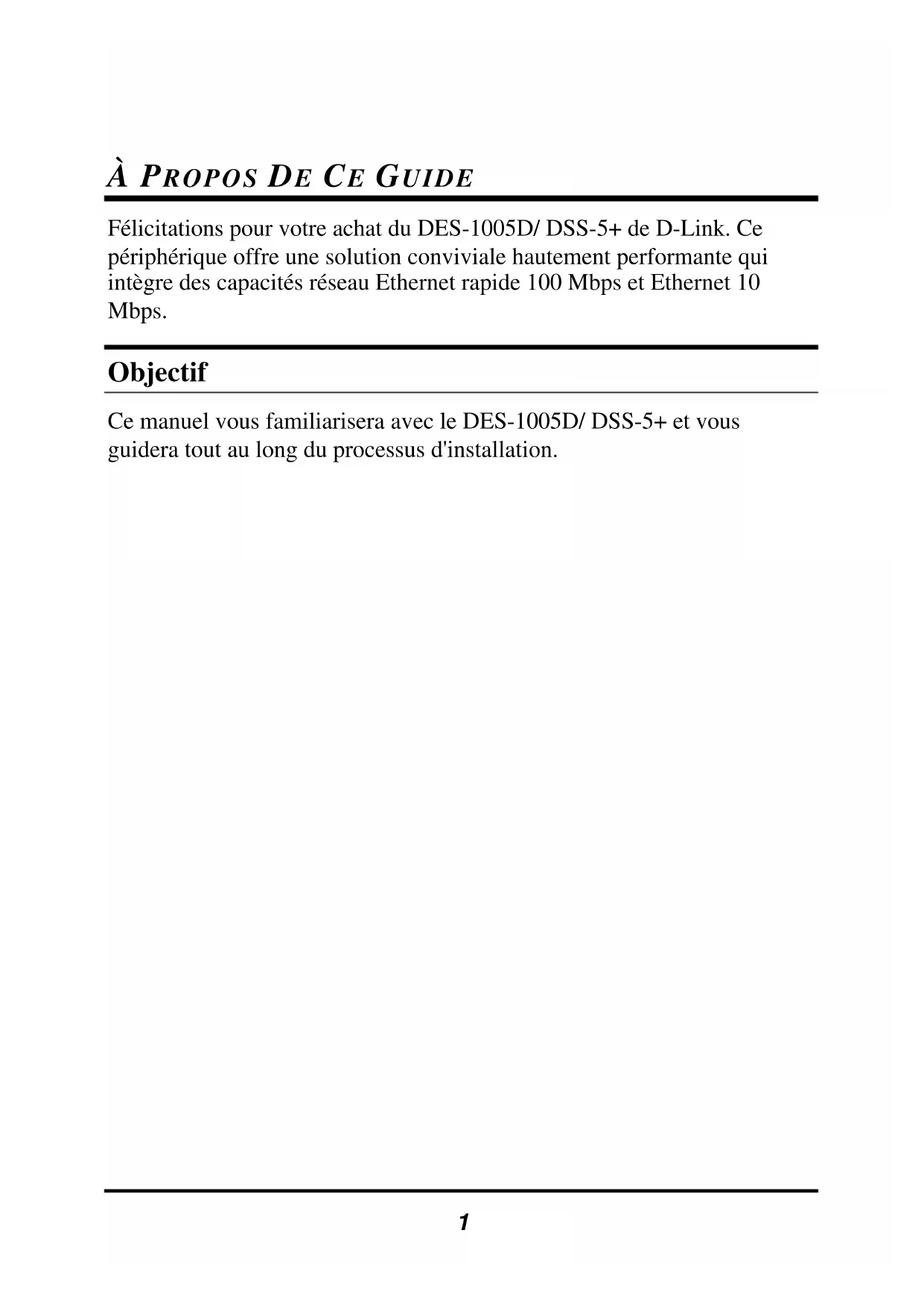

Félicitations pour votre achat du DES-1005D/ DSS-5+ de D-Link. Ce périphérique offre une solution conviviale hautement performante qui intègre des capacités réseau Ethernet rapide 100 Mbps et Ethernet 10 Mbps. Objectif Ce manuel vous familiarisera avec le DES-1005D/ DSS-5+ et vous guidera tout au long du processus d'installation.2 INTRODUCTION Technologie Ethernet rapide L'importance croissante des réseaux locaux et la complexité grandissante des applications pour ordinateurs de bureau ont entraîné la nécessité de réseaux hautement performants. L'Ethernet rapide 100BASE-T fournit une solution économique hautement performante pour les petits groupes de travail, les PME (Petites et moyennes entreprises) et tout réseau qui prend en charge des applications à forte consommation de bande passante. La technologie Ethernet rapide fonctionne à 10 fois la vitesse de l'Ethernet classique, offrant une performance maximale et des capacités améliorées aux réseaux Ethernet existants. L'Ethernet rapide 100 Mbps est une norme édictée par le comité IEEE

802.3 LAN (Réseau local) C'est une extension de la norme Ethernet 10

Mbps avec la capacité de transmettre et de recevoir des données à 100 Mbps tout en préservant le protocole Ethernet CSMA/CD. Comme l'Ethernet rapide 100 Mbps est compatible avec tous les autres environnements Ethernet 10 Mbps, il fournit une mise à niveau supérieur directe et profite des investissements existants en matériel, logiciel et formation du personnel. Technologie de commutation La commutation est une solution économique pour augmenter la capacité totale du réseau disponible aux utilisateurs d'un réseau local. Si un réseau Ethernet commence à manifester des symptômes de congestion, de faible débit, de lenteur de temps de réponse, et des taux de collision élevés, l'installation d'un commutateur réseau peut préserver une grande partie ou la totalité du câblage et de l'infrastructure des cartes interface des stations de travail du réseau existant tout en améliorant grandement le débit pour les utilisateurs. Un commutateur est une solution viable même si des applications exigeantes, telles que la production multimédia et la vidéoconférence, se profilent à l'horizon. La technique la plus prometteuse et l'investissement le plus rentable pourraient consister à installer la bonne combinaison de commutateurs Ethernet.3 Un commutateur augmente la capacité et diminue la charge du réseau en divisant un réseau local en différents segments de réseaux locaux (XE). Diviser un réseau local en plusieurs segments constitue un des moyens les plus communs pour augmenter la bande passante disponible. Si la segmentation est réalisée correctement, la plupart du trafic réseau demeurera à l'intérieur d'un seul segment, bénéficiant de la vitesse maximale de la bande passante de ce segment. Les commutateurs fournissent une vitesse maximale et une bande passante dédiée à toutes les connexions. Ceci est le contraire des concentrateurs qui utilisent la topologie classique de réseau partagé, où les nœuds connectés rivalisent pour la même bande passante réseau. Quand deux nœuds de commutation communiquent, ils sont connectés entre eux à travers un canal dédié. Il n'y a donc pas de rivalité avec d'autres nœuds pour l'obtention de la bande passante réseau. En conséquence, le commutateur réduit considérablement la probabilité de congestion de trafic. Pour les réseaux Ethernet, un commutateur est un moyen efficace pour éliminer le problème de la connexion en chaîne de concentrateurs au-delà de la "limite de deux répétiteurs". Un commutateur peut servir à diviser des parties du réseau en différents domaines de collision, rendant possible l'expansion de votre réseau Ethernet au-delà de la limite de 205 mètres de diamètre des réseaux 100BASE-TX. Les commutateurs qui prennent en charge à la fois l'Ethernet rapide 100 Mbps et l'Ethernet 10 Mbps constituent le choix idéal pour relier les réseaux 10 Mbps existants aux réseaux 100 Mbps plus récents. La technologie de commutation de réseau local constitue une amélioration notable par rapport à la précédente génération de concentrateurs et de ponts réseau qui étaient caractérisés par des temps de latence plus grands. Des routeurs ont également été utilisés pour segmenter des réseaux locaux, mais le coût d'un routeur ainsi que la configuration et la maintenance requises rendent les routeurs peu pratiques. Les commutateurs sont aujourd'hui une solution idéale pour la plupart des types de congestion de réseau local.4 Caractéristiques Le DES-1005D/ DSS-5+ est un commutateur hautement performant spécialement conçu pour des environnements où le trafic du réseau et le nombre d'utilisateurs augmentent sans arrêt. Le DES-1005D/ DSS-5+, petit et compact, a été spécialement conçu pour des petits à moyens groupes de travail. Le DES-1005D/ DSS-5+ peut être installé dans un espace limité. De plus, il fournit un accès immédiat à un réseau en croissance rapide à travers une large gamme de fonctionnalités fiables pour l'utilisateur. Le DES-1005D/ DSS-5+ est idéal pour être utilisé avec de multiples serveurs rapides pour des groupes de travail 10 Mbps ou 100 Mbps à bande passante partagée. Avec la plus haute bande passante à 200 Mbps (100 Mbps en mode full-duplex), tout port peut fournir aux stations de travail un canal de données sans congestion pour un accès simultané au serveur. Le DES-1005D/ DSS-5+ est évolutif, permettant à deux ou plusieurs DES- 1005D/ DSS-5+ d'être montés en cascade. Puisque tous les ports acceptent le 200 Mbps, chacun de ses cinq ports peut être utilisé pour un montage en cascade avec un commutateur supplémentaire afin d'ouvrir un canal Ethernet rapide en mode full-duplex. Le DES-1005D/ DSS-5+ est le choix idéal pour un service ou un bureau projetant une mise à niveau supérieur vers l'Ethernet rapide. Le DES- 1005D/ DSS-5+ peut s'adapter aux périphériques 10 Mbps ou 100 Mbps, fournissant une solution flexible aux groupes de travail 10 Mbps Ethernet existants. Le DES-1005D/ DSS-5+ allie l'allocation dynamique de mémoire à la commutation store-and-forward pour garantir que le tampon est alloué efficacement à chaque port. De plus il contrôle le flux de données entre les nœuds de transmission et de réception afin de prévenir les pertes de paquets possibles. Le DES-1005D/ DSS-5+ est un commutateur 10/100 Mbps non administrable qui propose des solutions aux besoins croissants de bande passante des petits groupes de travail Ethernet.5 D'autres caractéristiques importantes comprennent : La capacité d'un programme de commutation store-and-forward. Grâce à une vérification de trame complète et au filtrage des trames erronées, ce programme prévient la transmission des paquets erronés parmi les segments.

La fonctionnalité Auto-MDI/MDI-X prend en charge la détection automatique de câble croisé, fournissant une vraie capacité 'plug and play'. Des câbles CAT5 droits ou croisés peuvent être connectés à chaque port.

La négociation automatique Nway pour chaque port. Cette fonction permet la détection automatique des vitesses (10 Mbps/100 Mbps), fournissant une solution automatique et flexible au réseau.

Le contrôle de flux pour chaque port. Cette fonction minimise les paquets perdus en envoyant des signaux de collision lorsque le tampon du port de réception est plein.

Le taux de filtrage des données qui élimine les paquets erronés, incomplets et autres, de chaque port à la vitesse maximale pour les fonctionnements à 100Mbps et 10Mbps.6

DEBALLAGE ET INSTALLATION

Déballage Ouvrez la boîte et déballez-le avec précaution. La boîte devrait contenir les articles suivants : Un DES-1005D/ DSS-5+ : Un commutateur Ethernet 5 ports 10/100 Mbps Un adaptateur secteur externe Quatre pieds en caoutchouc Ce manuel Un guide d'installation rapide Si un des éléments est manquant ou endommagé, veuillez contacter votre revendeur local pour obtenir un remplacement. Installation Vous pouvez procéder à l'installation du DES-1005D/ DSS-5+ en suivant ces étapes : La prise de courant doit être à moins de 1,82 mètres du Commutateur. Inspectez visuellement la prise d'alimentation DC et assurez-vous qu'il soit fermement connecté à l'adaptateur secteur. Ne couvrez pas les trous de ventilation sur les côtés du Commutateur, et assurez-vous qu'il se trouve dans une zone de ventilation adéquate. Ne placez pas des objets lourds sur le Commutateur.7

IDENTIFIER LES COMPOSANTES EXTERNES

Panneau avant L'illustration ci-dessous montre le panneau avant du DES-1005D/ DSS-5+. Commutateur Ethernet rapide 10/100 Mbps DES-1005D/ DSS-5+ 10/100 Fast Ethernet Switch Commutateur Ethernet rapide 10/100 Power Alimentation 100Link/Act 10Link/Act 100Liaison/Activité 10Liaison/Activité Voyants lumineux Voyant Power (Alimentation) : Ce voyant vert s'allume lorsque le DES-1005D/ DSS-5+ est alimenté. Sinon il reste éteint. Voyant de Liaison/Activité 100Mbps ou 10Mbps. 100 Link/Act (green), 10 Link/Act (amber) {(100 Liaison/Activité (vert), 10 Liaison/Activité (orange)} : Ce voyant s'allume en vert lorsque le port est connecté à une station Ethernet rapide 100 Mbps. Le voyant vert clignote lorsque des données Ethernet rapide sont transmises ou reçues. Ce voyant s'allume en orange lorsque le port est connecté à une station Ethernet 10 Mbps, ou un autre périphérique réseau. Le voyant orange clignote lorsque des données Ethernet sont transmises ou reçues.8 Panneau arrière

Auto-MDI Jacks Connecteurs Auto-MDI DC Power Jack Connecteur d'alimentation DC

Ports Auto MDI/MDIX : Tous les ports prennent en charge la détection automatique MDI/MDIX de câble croisé. La fonctionnalité Auto-MDI/MDI-X facilite la connexion au commutateur. Connectez simplement un câble CAT5 droit ou croisé à n'importe quel port. Connecteur d'alimentation DC : L'alimentation est fournie à travers un adaptateur secteur externe AC. Vérifiez la section Caractéristiques Techniques pour des informations concernant la tension d'alimentation d'entrée DC. Puisque le DES-1005D/ DSS-5+ ne nécessite pas d'interrupteur d'alimentation, le branchement de son adaptateur secteur dans une prise de courant allumera immédiatement l'appareil.9

CONNECTER LE COMMUTATEUR

PC à DES-1005D/ DSS-5+ Un ordinateur peut être connecté au DES-1005D/ DSS-5+ à l'aide d'un câble à deux paires droit ou croisé de catégorie 3, 4 ou 5 UTP/STP. Un ordinateur équipé d'un port RJ-45 10/100Mbps peut être connecté à n'importe lequel des cinq ports du DES-1005D/ DSS-5+. L'état des voyants lumineux pour la connexion PC dépend de la capacité de la carte Ethernet de l'ordinateur. Si les voyants lumineux ne s'allument pas après une connexion correcte, vérifiez la carte Ethernet de l'ordinateur, le câble, et l'état et les connexions du DES-1005D/ DSS-5+. Concentrateur à DES-1005D/ DSS-5+ Un concentrateur (10 ou 100BASE-TX) peut être connecté au DES- 1005D/ DSS-5+ à l'aide d'un câble à deux paires droit ou croisé de catégorie 3, 4 ou 5 UTP/STP. Pour un fonctionnement à 100 Mbps, un câble de catégorie 5 doit être utilisé. La connexion est effectuée de n'importe quel port du concentrateur à n'importe quel port du DES-1005D/ DSS-5+. DES-1005D/ DSS-5+ à d'autres périphériques Le DES-1005D/ DSS-5+ peut être connecté à un autre commutateur ou à d'autres périphériques (routeurs, ponts, etc.) à l'aide d'un câble à deux paires droit ou croisé de catégorie 3, 4 ou 5 UTP/STP. Pour un fonctionnement à 100 Mbps, un câble de catégorie 5 doit être utilisé. La connexion est effectuée de n'importe quel port (MDI-X) du DES-1005D/ DSS-5+ à n'importe lequel des ports 10Mbps ou 100Mbps (MDI-X) d'un autre commutateur ou d'autres périphériques.10 Vitesse de port & mode duplex Après le branchement du câble sélectionné à un port spécifique, le système utilise la négociation automatique pour déterminer le mode de transmission, détectant automatiquement la vitesse du réseau (10Mbps ou 100Mbps) pour toute nouvelle connexion de câble paire torsadée. Si le périphérique branché ne prend pas en charge l'auto négociation ou si son auto négociation est désactivée, un processus d'auto détection est initié pour sélectionner la vitesse et le mode half-duplex est sélectionné.11

FIXER LE COMMUTATEUR SUR UN MUR

Le DES-1005D/ DSS-5+ peut également être fixé sur un mur. À cet effet, deux trous de fixation sont prévus sous le commutateur. Veuillez vous assurer que le panneau avant soit bien en vue afin que les voyants lumineux soient visibles. Veuillez vous reporter à l'illustration ci-dessous. A.) Fixation sur un mur en béton

1. Fixez les chevilles nylon dans un mur en béton

2. Vissez les vis T3 x 15L dans les chevilles nylon.

3. Accrochez les trous de fixation du commutateur aux vis. Vous

avez terminé la fixation au mur. B.) Fixation sur un mur en bois

1. Vissez les vis T3 x 15L dans le mur en bois.

2. Accrochez les trous de fixation du commutateur aux vis. Vous

avez terminé la fixation au mur.

Key holes size: 15 x 8.0 x 3.2(mm) Taille des trous : 15 x 8.0 x 3,2 (mm) T3 x 15L(mm) T3 x 15L (mm) Wall-mount anchors Chevilles murales Screw Vis Wood Wall / Cement Wall Mur en bois / Mur en béton (1) Minimum 19 mm pour un mur en bois (2) Minimum 76 mm pour un mur en béton.12 CARACTERISTIQUES TECHNIQUES Général Normes IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Ethernet rapide Protocole CSMA/CD Taux de transfert des données Ethernet : 10Mbps (half duplex) 20Mbps (full-duplex) Ethernet rapide : 100Mbps (half duplex) 200Mbps (full- duplex) Topologie Star (En étoile) Câbles réseau 10BASE-T : 2 paires UTP Cat. 3, 4, 5 (100 m), EIA/TIA- 568 100-ohm STP (100 m) 100BASE-TX : 2 paires UTP Cat. 5 (100 m), EIA/TIA-568 100-ohm STP (100 m) Nombre de ports 5 ports 10/100Mbps auto négociation, auto MDI-X Physique et environnement Entrées DC 7,5V DC / 1A 5V DC/1,2A 9V DC /1A [Différentes capacités d'alimentation sont livrées à différentes régions] Consommation électrique 3,5Watts (Max) Température à l'utilisation : 0° à 50° C en stockage : -10° à 70° C Humidité à l'utilisation : 10% à 90% (sans condensation) en stockage : 5% à 90% (sans condensation) Dimensions (L x H x P) 142 x 108 x 31 mm13 Emission : FCC Classe B, ICES-003 Classe B, CE Classe B, VCCI Classe B Sécurité CSA International

Performance Méthode de transmission : Store-and-forward Tampon de mémoire vive 512Kbits (64KBytes) par périphérique Table d'adresses MAC 2K entrées par périphérique Taux de filtrage / transmission des paquets : Ethernet 10Mbps : 14 880 pps Ethernet rapide 100Mbps : 148 800 pps Apprentissage des adresses MAC : Mise à jour automatique14

AFFECTATION DES BROCHES RJ-45

Les illustrations et tableaux suivants montrent le connecteur standard RJ- 45 femelle/mâle et l'affectation de ses broches. Affectation des broches du connecteur RJ-45 Contact Signal MDI 1 Rx + (réception) 2 Rx - (réception) 3 Tx + (transmission) 4 Pas utilisé 5 Pas utilisé 6 Tx - (transmission) 7 Pas utilisé 8 Pas utilisé Affectation des broches du RJ-45

Connecteur standard RJ-45 femelle/mâle
