Type de produit	Chauffage céramique pour véhicule
Marque	BaseTech
Modèle	PTC21
Catégorie	Contrôle climatique
Alimentation	12 V/CC (prise allume-cigare)
Consommation électrique	130 W
Dimensions (L x H x P)	183 x 42 x 135 mm
Poids	450 g
Longueur du câble	Environ 1,8 m
Fusible	15 A (tube de verre, dans le connecteur)
Élément chauffant	Céramique
Températures de service/stockage	-5 à +40 °C, 0-90 % HR
Utilisation prévue	Dégivrage des vitres, chauffe-pied dans véhicules, camping-cars, bateaux
Fonctions principales	Marche/Arrêt, lumière LED, poignée pliable, support rotatif 360°
Sécurité	Ne pas couvrir, ne pas utiliser sans grille, distance de sécurité, arrêt après 20 min, refroidissement 5 min
Entretien	Nettoyer avec un chiffon sec, remplacer le fusible (15 A) si nécessaire
Montage	Support avec bande auto-agrippante ou vis
Contenu de l'emballage	Chauffage, support, 2 vis, bande auto-agrippante, mode d'emploi

FOIRE AUX QUESTIONS - PTC21 BASETECH

Comment brancher le chauffage PTC21 ?

Branchez le connecteur du câble d'alimentation dans une prise allume-cigare du véhicule (12 V/CC). Assurez-vous que la prise et le connecteur sont secs.

Puis-je utiliser le PTC21 en continu ?

Non, ne dépassez pas 20 minutes d'utilisation continue. Après cette durée, laissez refroidir l'appareil pendant au moins 5 minutes avant de le réutiliser pour éviter une surchauffe.

Comment nettoyer le chauffage PTC21 ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de produits agressifs ou à base d'alcool.

Que faire si le chauffage ne chauffe plus ?

Vérifiez d'abord le fusible de 15 A dans le connecteur. Si nécessaire, remplacez-le par un fusible de même type (tube de verre, 15 A). Dévissez l'extrémité du connecteur dans le sens inverse des aiguilles d'une montre pour y accéder.

Le PTC21 peut-il être utilisé à l'extérieur ?

Non, l'utilisation en extérieur est interdite. Le produit est conçu pour une utilisation à l'intérieur des véhicules, camping-cars ou bateaux. Évitez tout contact avec l'humidité.

Comment orienter le flux d'air ?

Le support est rotatif à 360 degrés. Orientez la grille de sortie d'air allongée selon vos besoins. Vous pouvez également retirer la poignée pliable pour une utilisation comme dégivreur.

Est-il sûr de laisser le chauffage allumé sans surveillance ?

Non, ne laissez jamais l'appareil sans surveillance. Ne l'utilisez pas avec un programmateur ou une télécommande. Risque d'incendie si l'appareil est couvert ou mal placé.

Comment monter le support du PTC21 ?

Montez le support dans l'habitacle, pas dans le coffre. Utilisez la bande auto-agrippante ou les vis fournies. Assurez-vous qu'il n'obstrue pas la vue du conducteur et qu'il ne se trouve pas dans la zone de déploiement des airbags.

Puis-je utiliser le PTC21 comme dégivreur de pare-brise ?

Oui, retirez la poignée pliable, dirigez le produit vers le pare-brise et déplacez-le lentement en va-et-vient. Gardez une distance suffisante pour éviter d'endommager la vitre par la chaleur.

Que faire si l'appareil surchauffe ?

Éteignez immédiatement l'appareil et débranchez-le. Laissez-le refroidir complètement. Vérifiez que les grilles d'entrée et de sortie d'air ne sont pas obstruées. Ne couvrez jamais l'appareil.

MODE D'EMPLOI PTC21 BASETECH

Chauffage céramique pour vehicule PTC21

N^o de commande: 1518811

Utilisation prévue

Le produit sert de source de chaleur et est adapte pour l'utilisation dans les vehicules, les camping-cars ou les bateaux. La chaleur est produit par un élément chauffant en céramique. Le produit est adapté par ex. pour le dégivrage de vitres gelées ou comme chauffe-pied. La tension d'alimentation est assurée par la prise d'allume-cigare du vehicule.

Ce produit est prevu pour l'utilisation à l'intérieur des vehicules, des camping-cars ou des bateaux. L'utilisation en plein air est interdite. Evitez impératifement tout contact avec l'humidité.

Pour des raisons de sécurité et d'homologation (CE), toute transformation ou modification du produit est interdite. Si vous utilise le produit à autres fins que celles décrites précédemment, cette risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que les courts-circuits, les incendies, l'électrocution. Lisez attentivement le mode d'emploi et conserveze-le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires respectifs. Tous droits réservés.

Contenu d'emballage

• Chauffage céramique pour vehicule incl. un support
  2vis
• Bande auto-agrippante
  Mode d'emploi

Mode d'emploi récent

Téléchargez un mode d'emploi récent via le lien www.conrad.com/downloads ou scannez le code QR qui s'affiche. Suivez les instructions données sur le site Internet.

Notez que le produit peut etre tres chaud apres avoir fonctionne pendant une longue durée, particulierement au niveau de la grille de sortie d'air. Pour cela, ne touche jamais la grille de sortie d'air après l'utilisation du produit. Il existe un risque d'incendie. En cas de doute, laissez refroidir le produit pendant un moment avant de le toucher.

• Ne couvrez jamais le produit (avec une couverture par ex.) surchauffe du produit.
• Respecter également les informations concernant la sécurité et le mode d'emploi pour les autres apparèils connectés à cet apparéil.
• Le cable d'alimentation, le connecteur et le produit lui-même ne doivent pas entraire en contact avec de l'eau ou tout autre liquide. Ne versez jamais des liquides sur le boilier. Il existe un danger de mort par électrocution!
• Ne branchez pas le connecteur du cable d'alimentation de l'appareil à la prise d'allume-cigare lorsque le cable d'alimentation, le connecteur ou les orifices du produit sont humides.
• Débranchez le connecteur du cable d'alimentation de la prise d'allume-cigare lorsque vous n'utilise pas le produit.
• N'enroulez jamais le cable d'alimentation autour du produit et ne pliez jamais le cable. Cela pourrait endommager le cable d'alimentation.
• Placez le cable de façon à éviter qu'il n'entre en contact avec des pièces chaudes.
• Ne tirez jamais sur le cable pour déplacer le produit. Assurez-vous que le cable n'est pas resté coince qu'elles part par hasard, ceci afin d'éviter produit.
• Ne branchez jamais le produit à une source de courant alternatively.
• N'utilise pas le produit avec un programmeur séparé, un système de commande à distance séparé ou d'autres installations qui allument automatiquement le produit. Dans un tel cas, il existe un risque d'incendie si l'appareil est couvert ou mal place.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez d'autres questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

• Attention! Précautions à prendre avec les lampes à LED :

• Ne regardez pas dans le faisceau de lumière LED!

• Ne le regardez pas directement ou avec des instruments optiques!

Explication des symboles

Le symbole avec l'éclair contenu dans un triangle est utilisé à partir de signal et danger pour vous santé, par ex., causé par une décharge électrique.

Le symbole avec un point d'exclamation contenu dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la « flèche » précède les conseils et remarques l'utilisation.

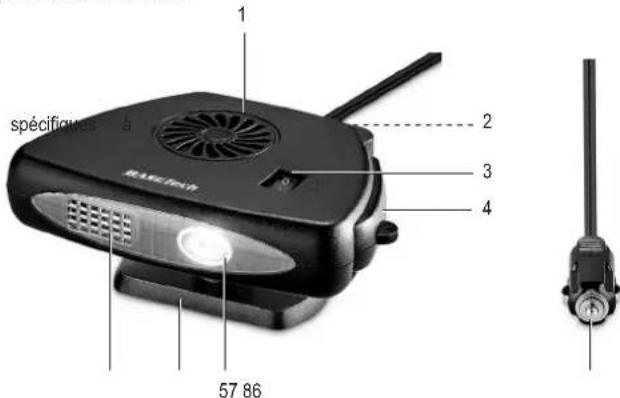

Elements de commande

Consignes de sécurité

Lisez le mode d'emploi avec attention, en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations fournies dans le present mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/ garantie sera alors annulée.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas trainer le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, de l'humidité elevée, de l'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégéz-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• presente des traces de dommages visibles,

• le produit ne fonctionne plus comme il devrait,

• a été stocké pendant une période prolongée dans des conditions défavorables ou bien

• a été transporte dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, d'une pression mécanique forte, de coups ou de chutes, même de faible hauteur, il peut être endommage.

• Ne faites jamais fonctionner le produit sans la grille de protection et n'insérez aucun objet au travers de celle-ci.
• Pendant le fonctionnement, veiliez à garder une distance suffisante par rapport aux objets afin de permettre la circulation d'air.

1Grille d'entree d'air

5 Lumière à LED

2 Commutateur Marche/Arret (invisible)

6 Pied de support (rotatif à 360 °)

3 Lumière à LED du commutateur Marche/Arrêt

7 Grille de sortie d'air

4 Poignée pliable

8 Connecteur

Montage

Montez le support uniquement dans l'habitacle et non dans le coffre. le support de maniere a ce qu'il n'obstrue pas la vue du conducteur.

Ne montez pas le support dans la zone de déploiement des airbags.

Assurez-vous que le support ne peut pas se desserrer pendant le voyage.

Veillez à ne pas endommager les conduits pendant le perçage des troux de vis.

• Trouvez un emplacement adapte pour le montage du produit. Vous pouvez utiliser soit la bande auto-agrippante soit les vis pour monter le produit.
• Lorsque vous pouze fixer le produit de manière durable, utilisez les vis fournies. Deux trous de montage sont disponibles sur le pied de support (6).

Mise en marche

Ne faites pas fonctionner le produit pendant plus de 20 minutes. ÀpRES cette durée de fonctionnement maximal, laissez le produit refroidir pendant au moins 5 minutes avant de l'utiliser à nouveau.

Gardez une distance suffisante par rapport au pare-brise ou à autres surfaces afin d'éviter tout endommagement du à une forte chaleur.

• Branchez le connecteur (8) du cable d'alimentation à un allume-cigare.
• Placez le produit sur le tableau de bord ou tout autre emplacement souhaite.
• Mettez le produit sous tension en reglant le commutateur Marche/Arret (2) à l'arrête de l'appareil sur I.
  Lorsque you utilisez le produit dans I'obscurite, you pouvez activer la lumiere a LED (5) en reglant le commutateur Marche/Arret de la lumiere a LED (3) a l'arriere de I'appareil sur I.
  Lorsque you utilisez le produit comme degivreur, enlevez la poignee pliable (4) en la tirant.
• Dirigez le produit vers le pare-brise et déplacez-le lentement en va-et-vient. Visez de préférence les parties qui sont particulièrement très gelées jusqu'à ce que le pare-brise soit dégivré.
  Lorsque you n'utilisez plus le produit, mettez-le hors tension en reglant le commutateur Marche/Arret à l'arrête de l'appareil sur 0.
• Remettez le produit sur le pied de support avant de prendre la route.

L'articulation du support est rotative à 360 degrés. Orientez la grille de sortie d'air allongée en fonction de vos besoins.

Entretien et nettoyage

a) Généralités

• Lorsque vous avez utilise le produit précédemment, mettez-le hors tension et laissez-le refroidir.
• Débranche le produit de l'alimentation électrique avant chaque nettoyage.
• N'utilissez enaucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pouraient endommager le boitier et nuire au bon fonctionnement de l'appareil.
  Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.

b) Fusable

Le produit est équipé d'un fusible (15 A) qui se trouve dans le connecteur du cable d'alimentation. Remplacez-le en cas de nécessité par un fusible du même type (cf. figure ci-dessous). Comme illustré, tournez l'extrémité du connecteur dans le sens contraire des aiguilles d'une montre, puis inséréz un nouveau fusible du même type et tournez à nouveau l'extrémité du connecteur dans le sens des aiguilles d'une montre de manière ferme.

Élimination du produit

Les apparêls électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures menagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances legales et contribuez à la protection de l'environnement.

\section*{Caracteristiques techniques}

Tension d'entree 12 V/CC

Consommation d'energie. 130 W

Longueur de cable...env.1,8 m

Fusible (dans le connecteur) ....fusible a tube de verre de 15 A

Conditions de service/stockage....-5 à +40 °C, 0 - 90 % HR

Dimensions (L x H x P) 183 x 42 x 135 mm

Poids. 450 g
