KCSB 1101 - Perceuse King Craft - Notice d'utilisation et mode d'emploi gratuit

Marque	King Craft
Modèle	KCSB 1101
Type de produit	Perceuse à percussion filaire
Alimentation	230 V ~ 50 Hz
Puissance absorbée	1 050 W
Vitesse à vide	0 – 1 100 min⁻¹ / 0 – 3 000 min⁻¹ (2 vitesses)
Nombre de percussions	0 – 16 500 min⁻¹ / 0 – 45 000 min⁻¹
Capacité de perçage (bois)	40 mm
Capacité de perçage (béton)	16 mm
Capacité de perçage (métal)	13 mm
Mandrin	Mandrin rapide avec blocage
Sens de rotation	Droite / gauche
Réglage électronique de vitesse	Oui, avec présélection
Variateur de vitesse	Oui
Poignée auxiliaire	Avec revêtement soft et logement pour forets
Butée de profondeur	Métal
Dispositif anti-poussière	Oui (breveté, avec aspiration séparée)
Poids net	4,7 kg
Poids brut	5,0 kg
Dimensions du colis	415 x 330 x 120 mm
Accessoires fournis	Poignée auxiliaire, butée de profondeur, dispositif anti-poussière, mallette de transport et de rangement
Code-barres	23142572
Unité de vente	2 pièces

FOIRE AUX QUESTIONS - KCSB 1101 King Craft

Comment changer la vitesse de ma perceuse KCSB 1101 ?

Votre perceuse dispose de deux plages de vitesse. Pour passer de la première à la deuxième vitesse, arrêtez l'appareil et actionnez le sélecteur de vitesse situé sur le dessus du carter. La première vitesse (0-1100 tr/min) est adaptée au vissage et au perçage de gros diamètres ; la seconde (0-3000 tr/min) convient au perçage dans des matériaux durs.

Comment inverser le sens de rotation ?

Utilisez l'interrupteur de marche avant/arrière situé près de la gâchette. Poussez-le vers la gauche pour une rotation dans le sens des aiguilles d'une montre (perçage), vers la droite pour le sens inverse (dévissage). Ne changez jamais le sens de rotation lorsque le moteur tourne encore.

Quel type de mandrin équipe la KCSB 1101 ?

Elle est équipée d'un mandrin rapide avec fonction de blocage. Pour insérer un foret, tournez la bague du mandrin dans le sens inverse des aiguilles d'une montre, insérez le foret, puis serrez à la main. Le blocage automatique assure une fixation sûre.

Comment utiliser le mode percussion ?

La perceuse dispose d'un commutateur de mode perçage/perçage à percussion. Pour les matériaux durs comme le béton, placez le commutateur sur le symbole du marteau. Pour le bois ou le métal, utilisez le mode perçage simple. N'utilisez le mode percussion que sur des matériaux adaptés.

Comment régler la profondeur de perçage ?

Utilisez la butée de profondeur métallique fournie. Insérez la tige dans le trou prévu sur la poignée auxiliaire, réglez la profondeur souhaitée et serrez la vis de blocage. La butée empêche le foret de pénétrer plus loin que nécessaire.

Quel est le diamètre maximum de perçage dans le bois ?

Le diamètre maximum dans le bois est de 40 mm. Pour des diamètres importants, utilisez une vitesse réduite et un foret adapté. Veillez à bien maintenir la perceuse.

Comment nettoyer et entretenir ma perceuse ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon humide pour nettoyer le boîtier, évitez les solvants. Nettoyez régulièrement les fentes de ventilation avec une brosse douce. Graissez le mandrin de temps en temps avec un peu d'huile légère. Vérifiez l'état du câble d'alimentation.

Puis utiliser la perceuse avec un aspirateur ?

Oui, la KCSB 1101 est équipée d'un dispositif d'extraction de poussière breveté, utilisable avec une buse d'aspiration séparée (non fournie). Cela réduit la poussière lors du perçage.

Quels accessoires sont disponibles en option ?

En option, vous pouvez acheter un jeu de forets et embouts (40 pièces) et un jeu de scies cloches bimétal (réf. 42.580.80 et 43.101.80). Ces accessoires étendent les capacités de votre perceuse.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la prise secteur est alimentée et que le câble d'alimentation n'est pas endommagé. Assurez-vous que le sens de rotation n'est pas en position neutre. Si le problème persiste, consultez un service après-vente agréé. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI KCSB 1101 King Craft

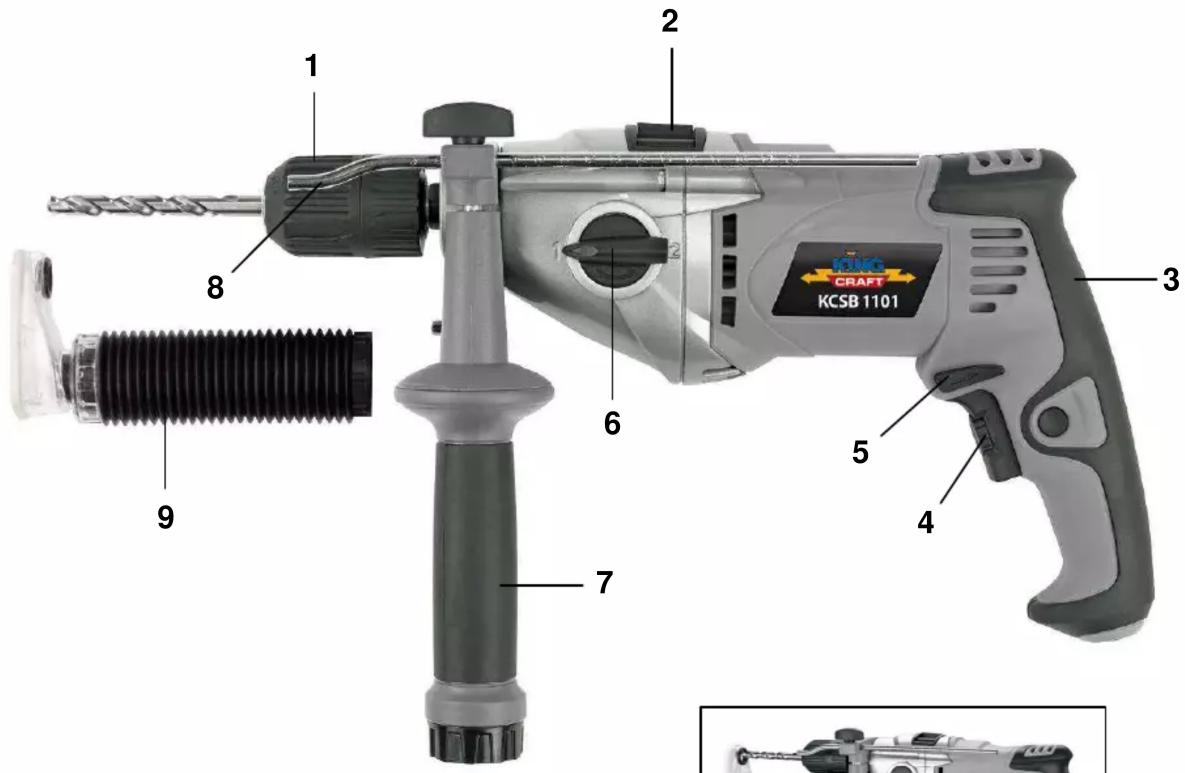

Features

■ Quick chuck with locking function (1)
■ Reverse-switch drilling / hammer drilling (2)
■ Soft handle (3)
■ Electronic speed control (4) with pre-selection settings
■ Right / left turn (5)
■ 2-settings gear (6)

Standard accessories

■ Additional handle with soft grip and drill bit depot (7)
■ Metal depth gauge (8)
■ Patented dust extraction device (9) (by separate suction cup)
■ Transport and storage case

Technical Data

■ Mains: 230 V \~ 50 Hz
Power: 1,050 W
■ Idle speed: 0 - 1,100 min ^-1 / 0 - 3,000 min ^-1
■ No. of Impacts: 0 – 16,500 min ^-1 / 0 – 45,000 min ^-1
■ Drilling capacity (wood / concrete / metal): 40 / 16 / 13 mm
■ Net weight: 4.7 kg
■ Gross weight: 5.0 kg
■ Packing dimensions: 415 x 330 x 120 mm
Bar code: 23142572
■ Sales unit: 2 pcs

CRAFT KCSB 1101 1 2 3 4 5 6 7 8 9

As special accessories available:

Drill and bit set

40 parts

Bi-metall-hole saw set

Art.-No.: 42.580.80

Bar code: 4006825 538892

Art.-No.: 43.101.80

Bar code: 4006825 538953

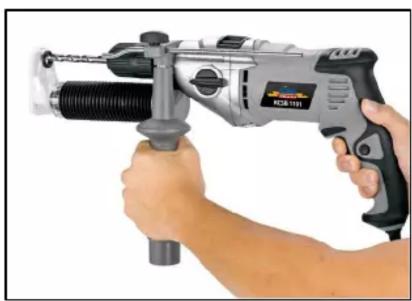

Hand holding a power drill with a black handle and visible tool (no text or symbols)
