MODE D'EMPLOI Maximus VII Formula/Watch Dogs ASUS

Copyright © 2014 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS"). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÉTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Informations relatives à la sécurité...... vi

À propos de ce manuel....vii

Résumé des spécifications de la MAXIMUS VII FORMULA.... ix

Contenu de la boîte ..... xiv

Outils et composants additionnels pour monter un ordinateur de bureau ...... XV

Chapitre 1 : Introduction au produit

1.1 Fonctions spéciales.... 1-1

1.1.1 Points forts du produit 1-1
1.1.2 Fonctionnalités ROG uniques dédiées au jeu ...... 1-2
1.1.3 Fonctionnalités exclusives ROG 1-3
1.1.4 Fontionnalités spéciales 1-3
1.1.5 Logiciels ROG 1-4

1.2 Vue d'ensemble de la carte mère 1-5

1.2.1 Avant de commencer 1-5
1.2.2 Diagramme de la carte mère 1-6

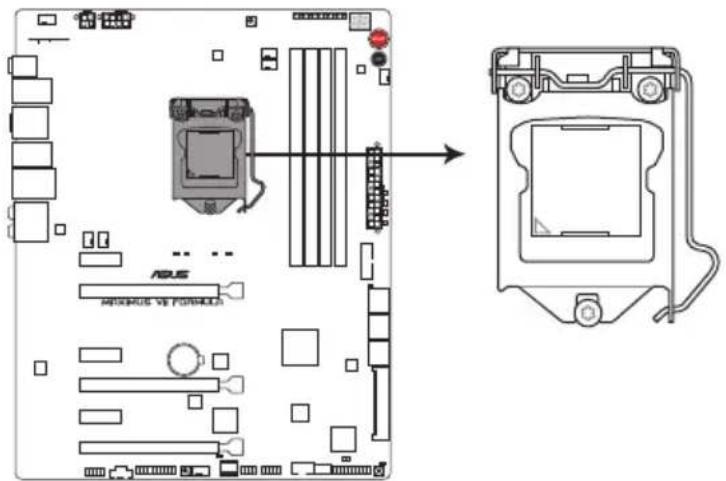

1.2.3 Processeur 1-8

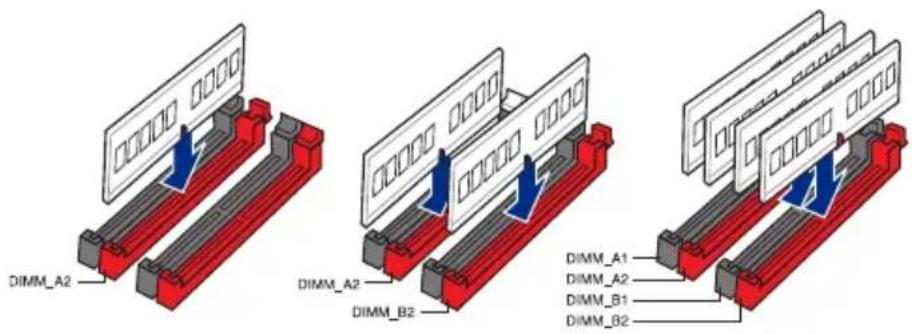

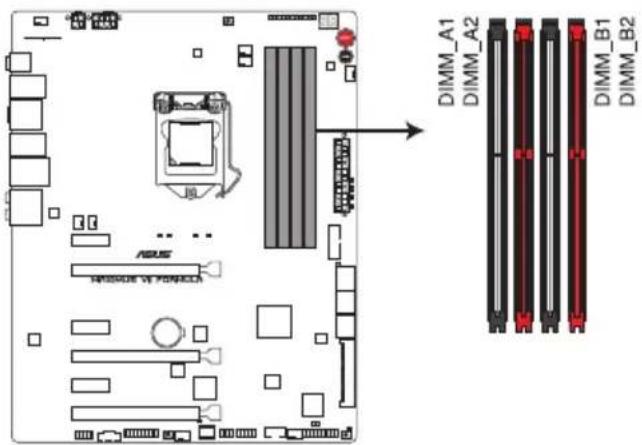

1.2.4 Mémoire système 1-9

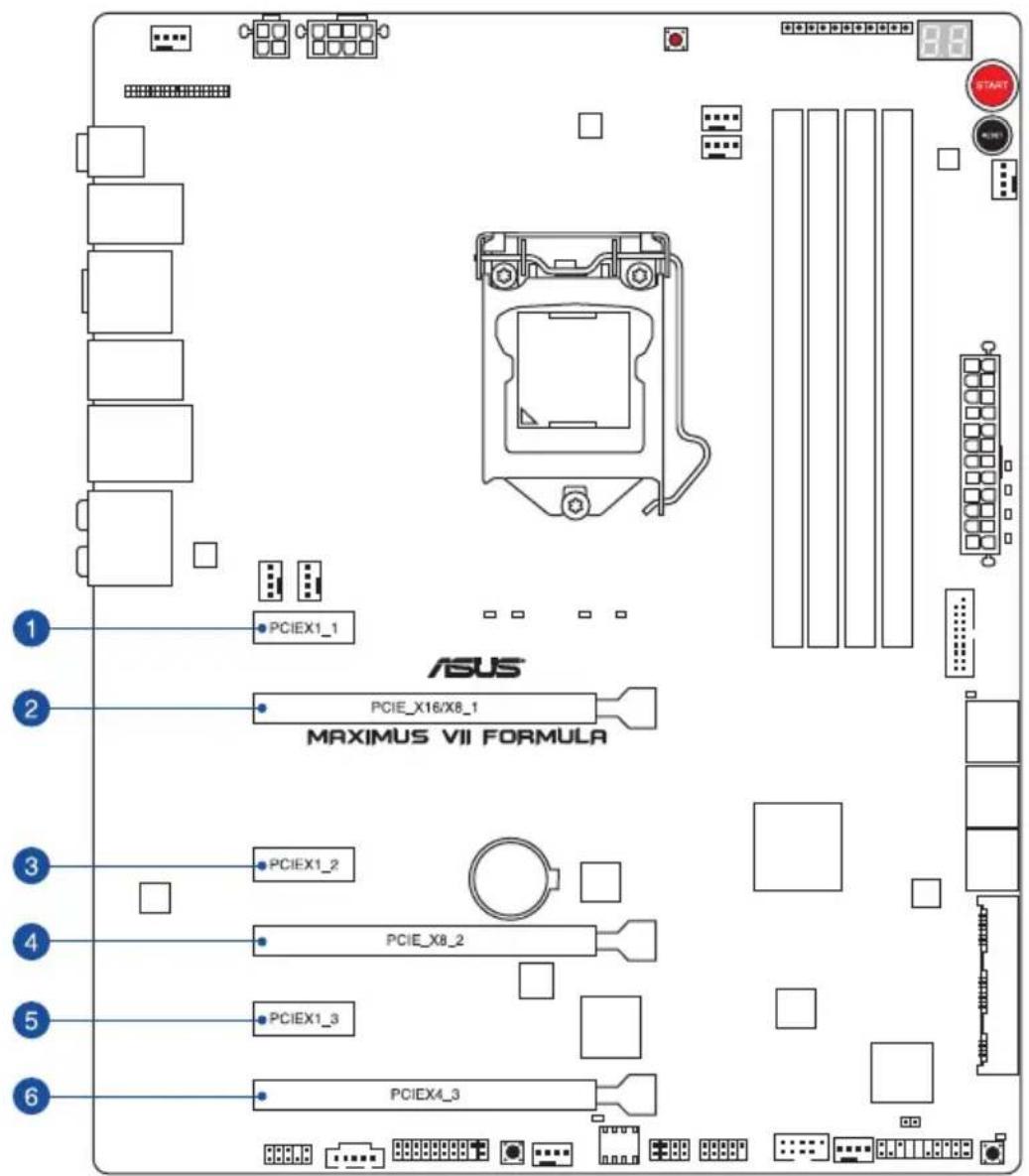

1.2.5 Slots d'extension 1-24

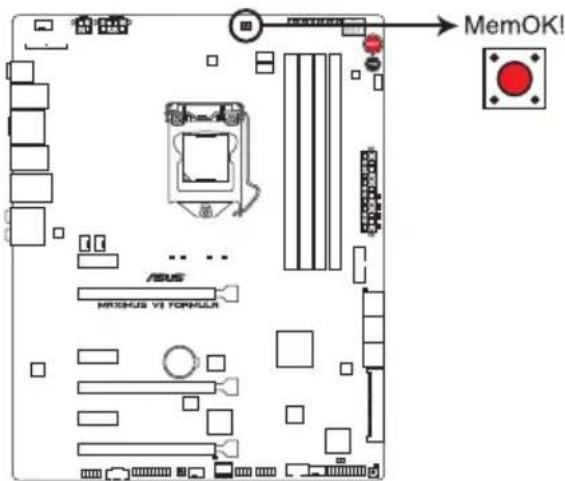

1.2.6 Boutons embarqués 1-26

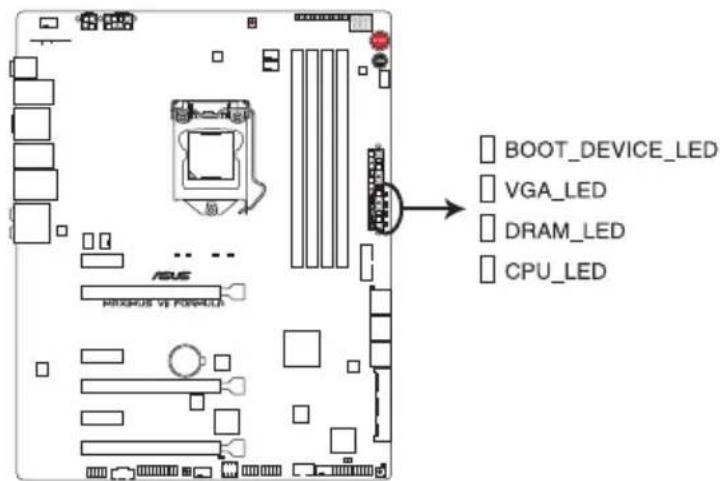

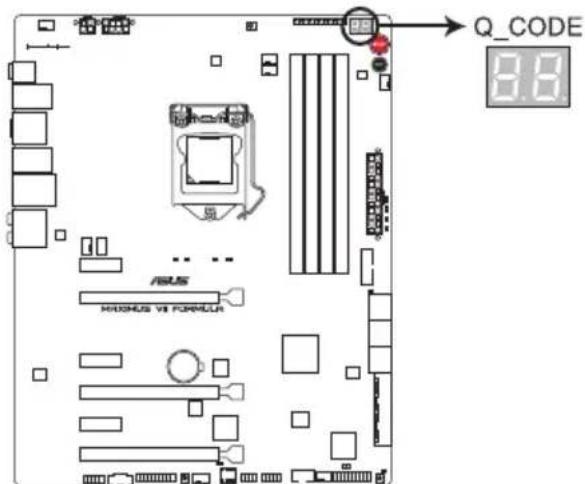

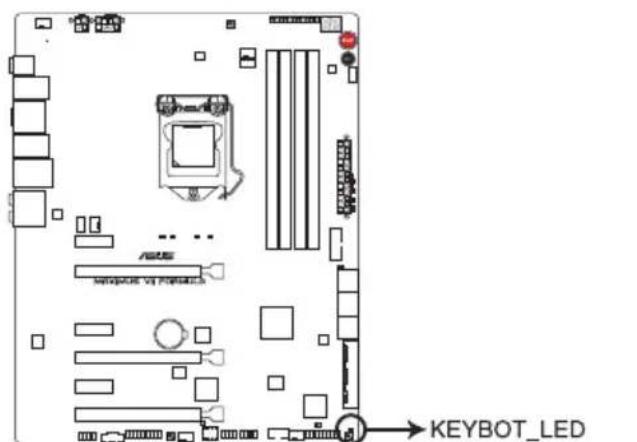

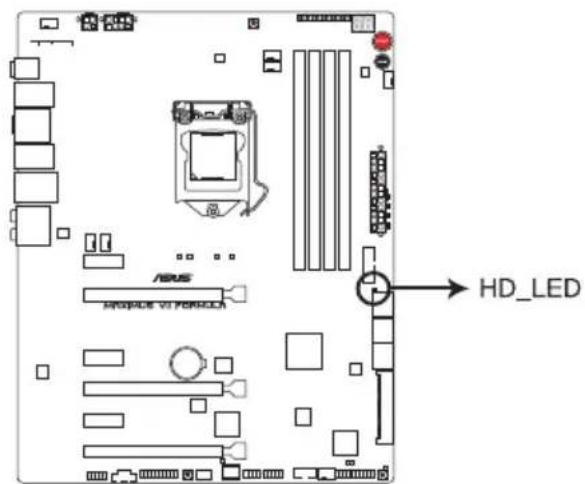

1.2.7 Témoins lumineux de la carte mère 1-29

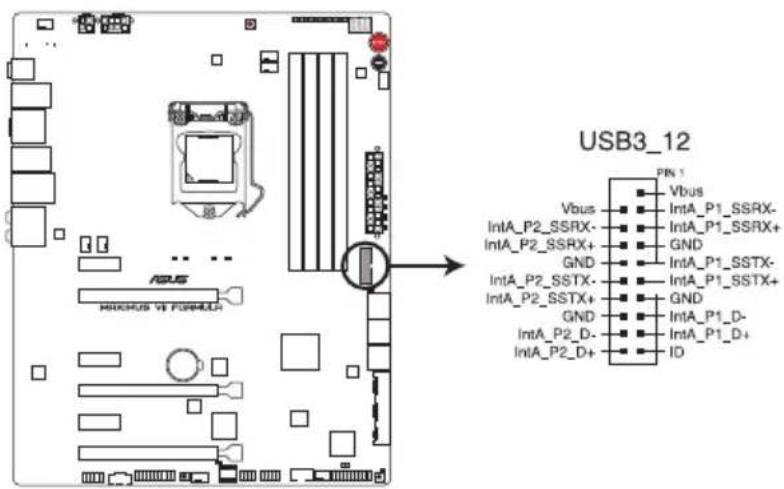

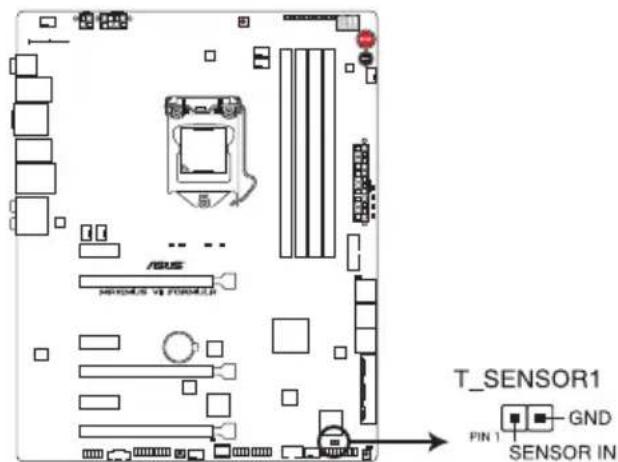

1.2.9 Connecteurs internes 1-37
1.2.9 Probelt 1-48

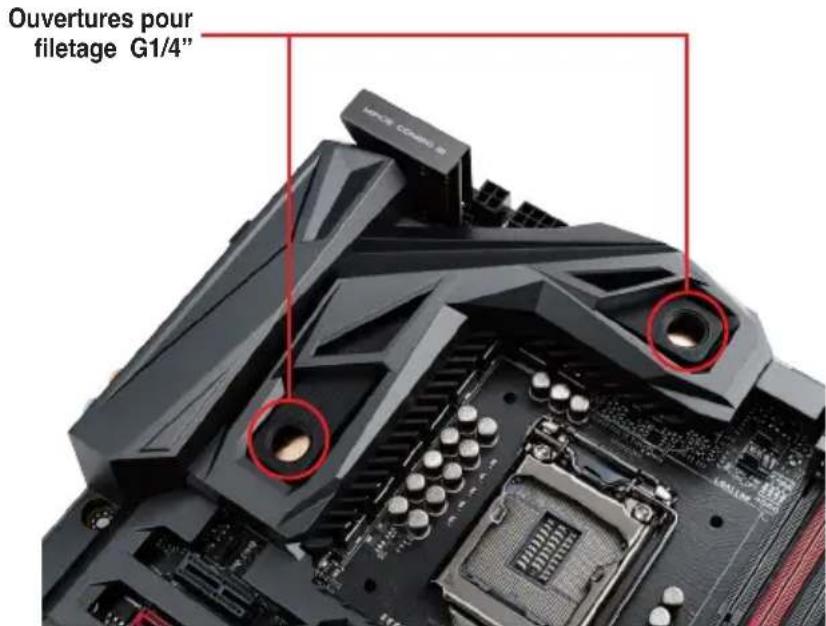

1.2.10 CrossChill 1-49

Chapitre 2 : Procédures d'installation de base

2.1 Monter votre ordinateur.... 2-1

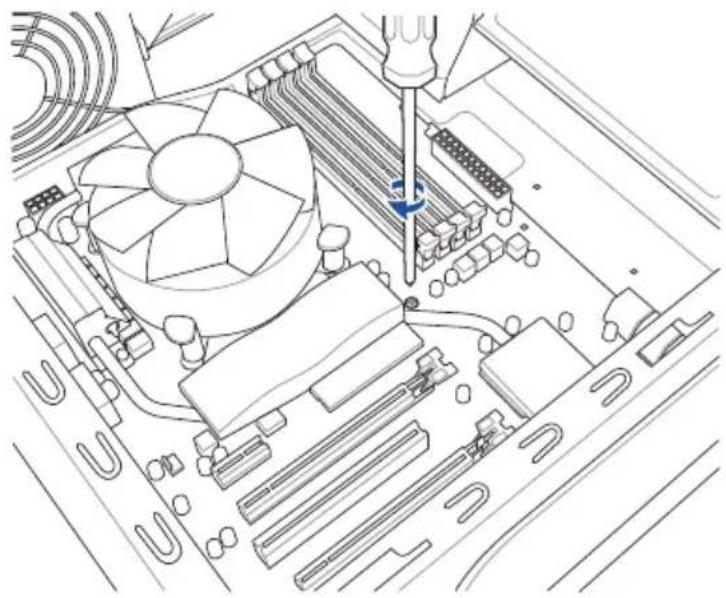

2.1.1 Installation de la carte mère 2-1
2.1.2 Installation d'un processeur 2-3

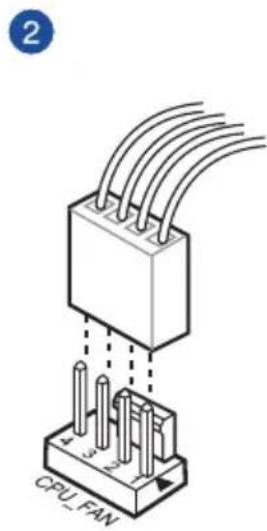

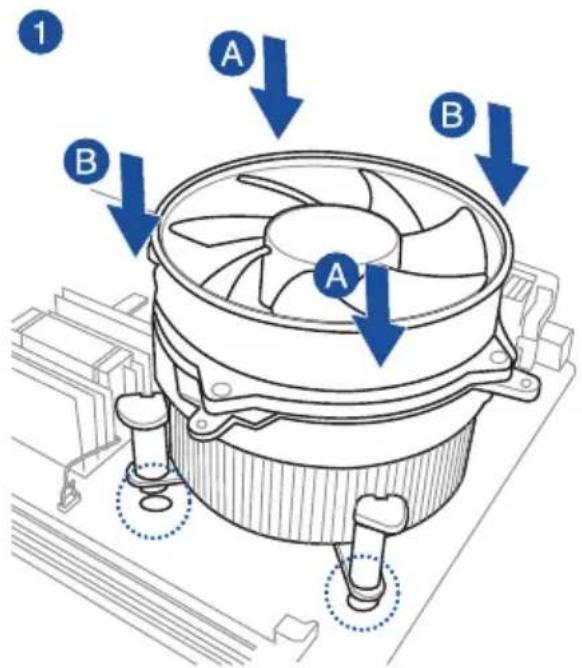

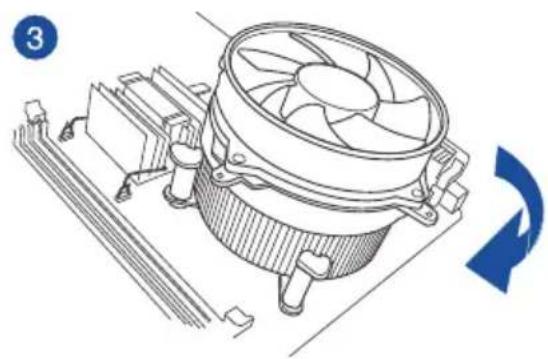

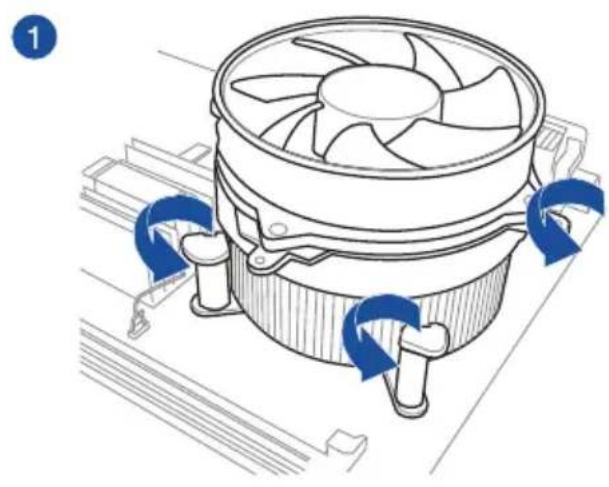

2.1.3 Installation du ventilateur/dissipateur de processeur ..... 2-4

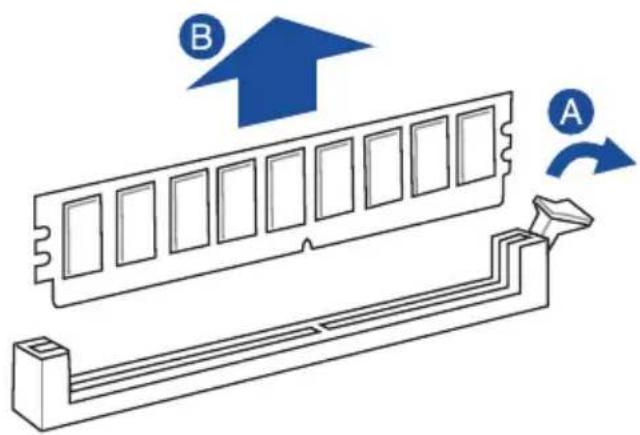

2.1.4 Installation d'un module mémoire 2-6

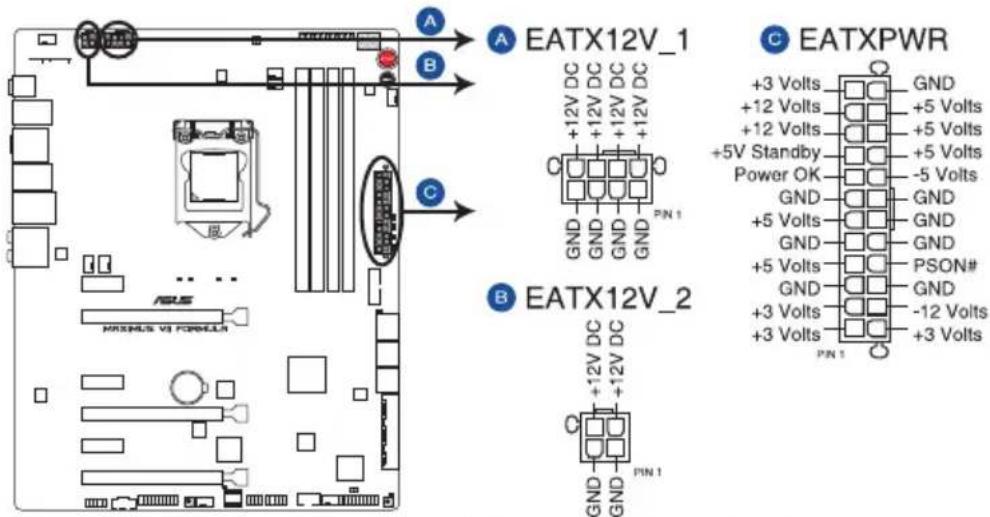

2.1.5 Connexion des prises d'alimentation ATX.... 2-7

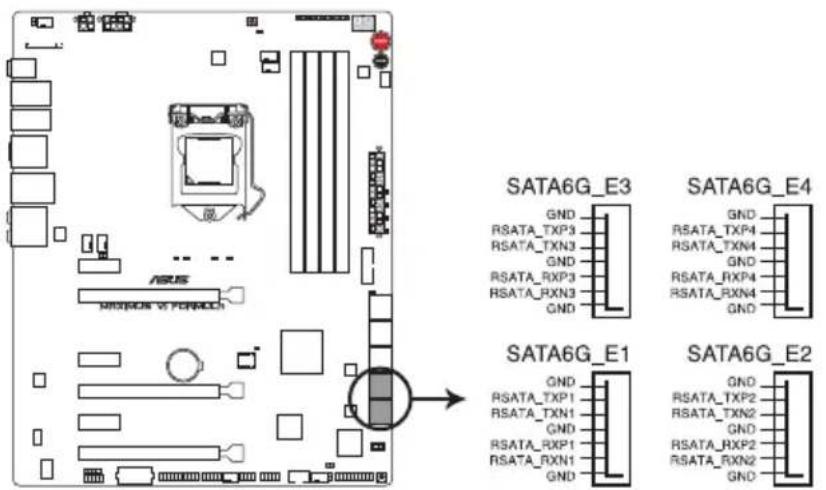

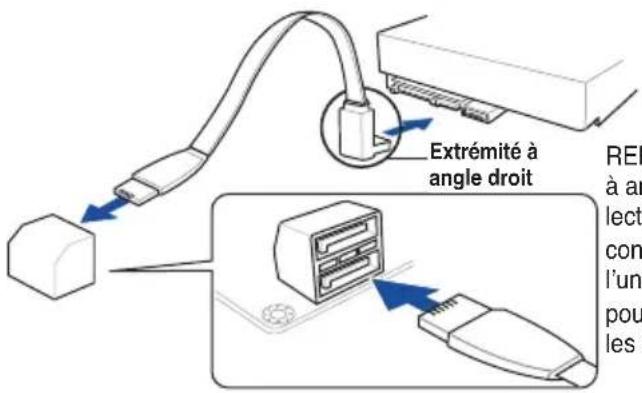

2.1.6 Connexion de périphériques SATA 2-8

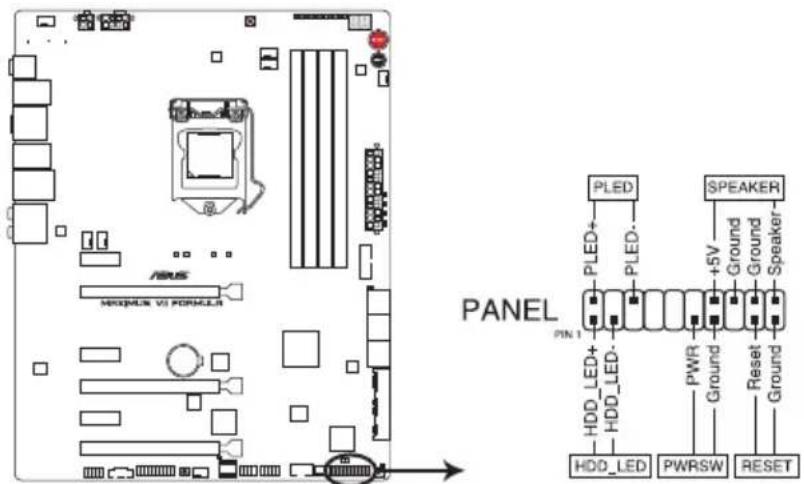

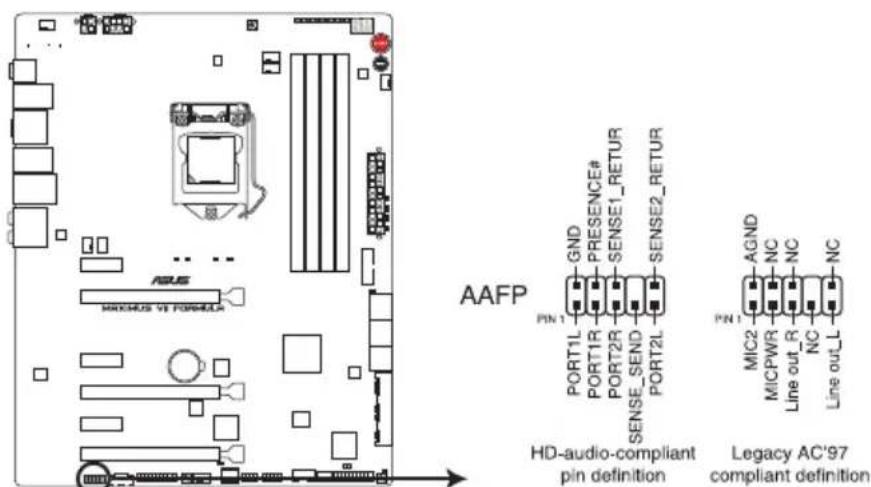

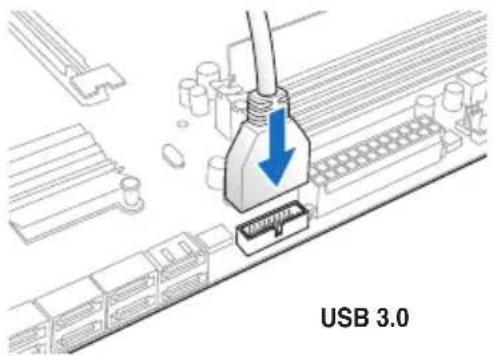

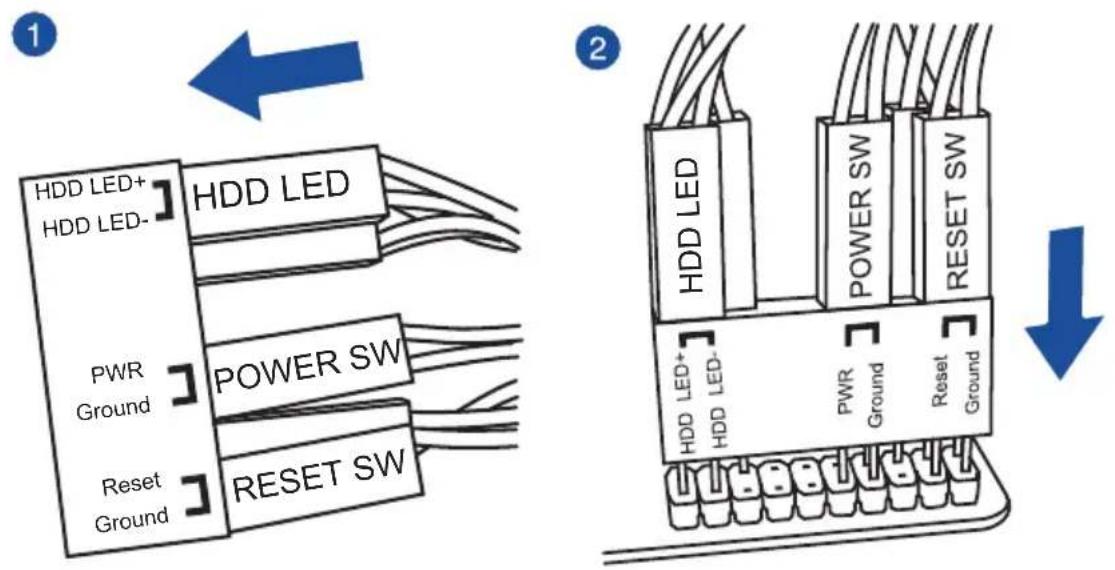

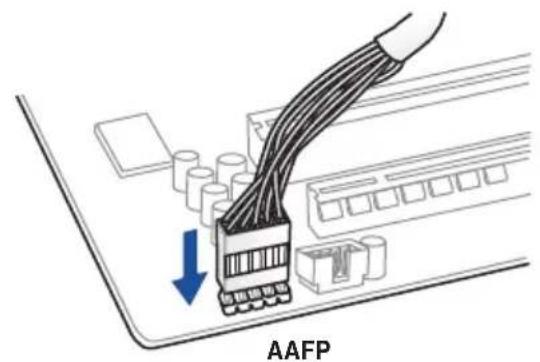

2.1.7 Connecteur d'E/S frontal 2-9

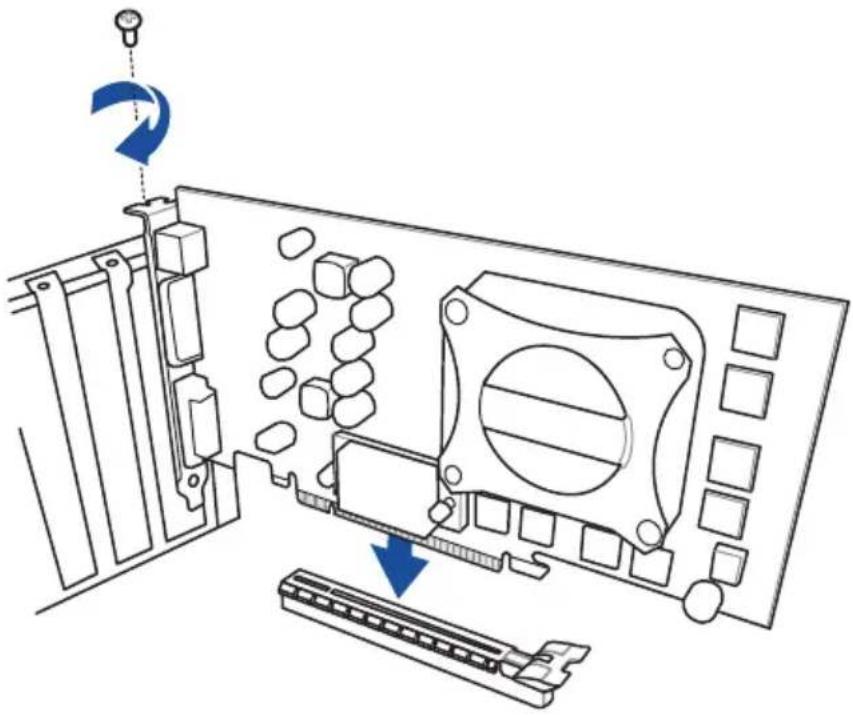

2.1.8 Installation d'une carte d'extension 2-10

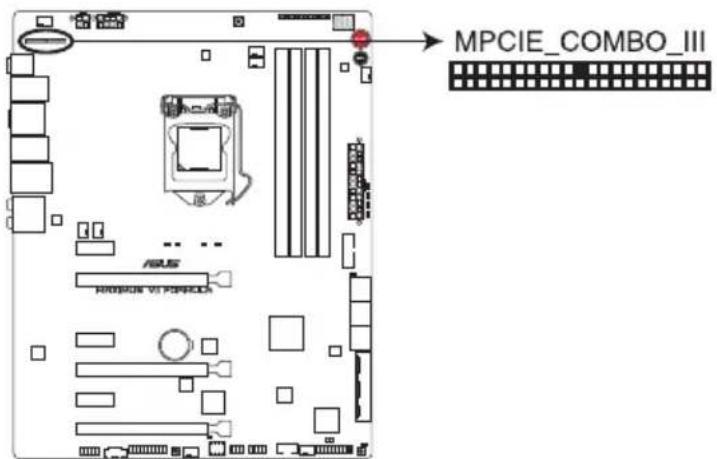

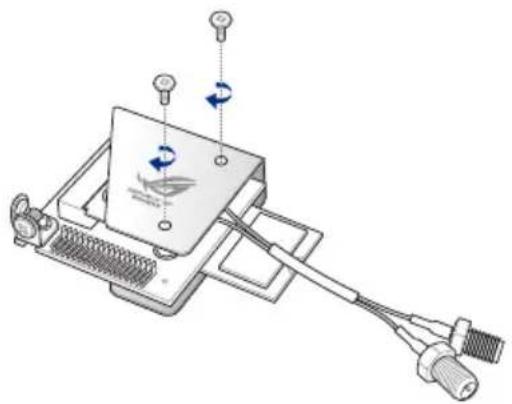

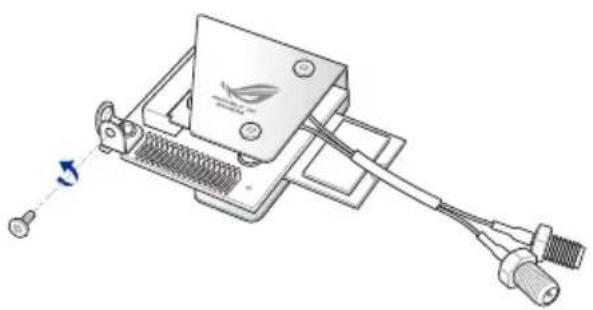

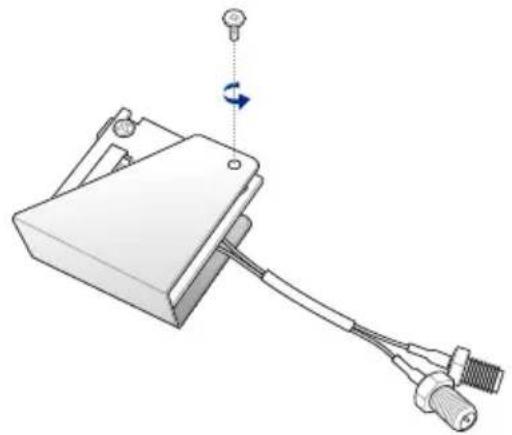

2.1.9 Installation de la carte mPCIe Combo III .....2-11

2.2 Bouton de mise à jour du BIOS 2-15

Table des matières

2.3 Connecteurs arrières et audio de la carte mère.... 2-16

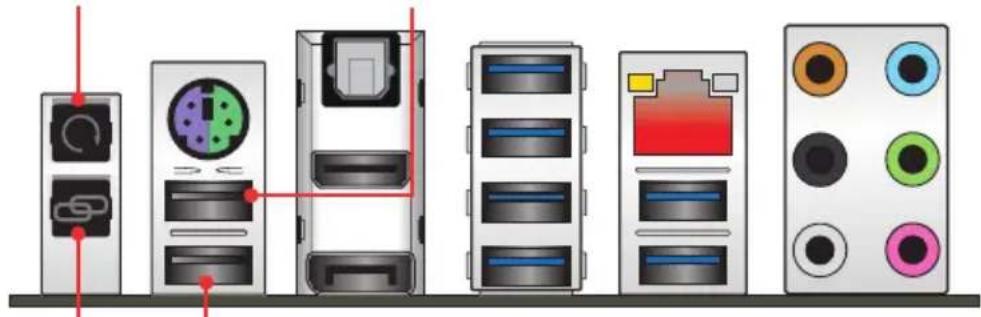

2.3.1 Connecteurs arrières 2-16

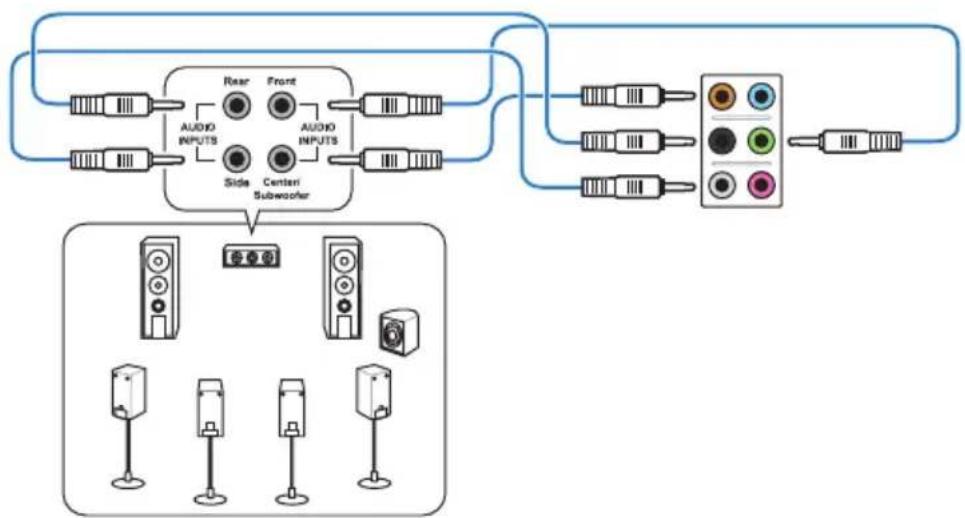

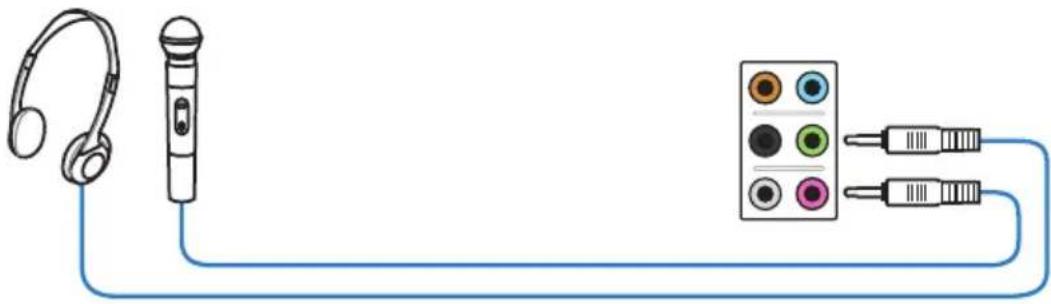

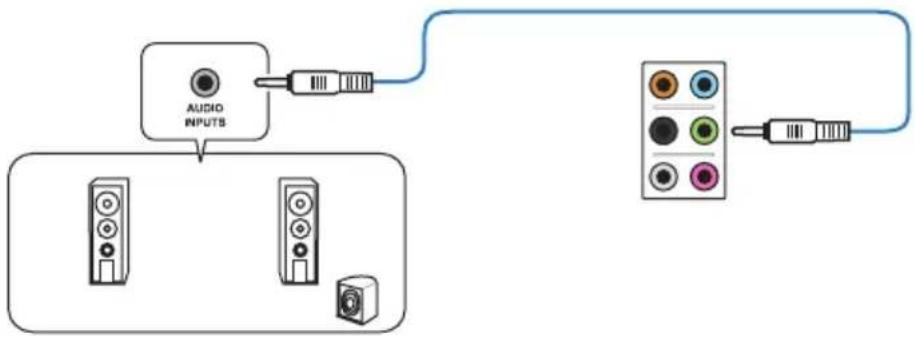

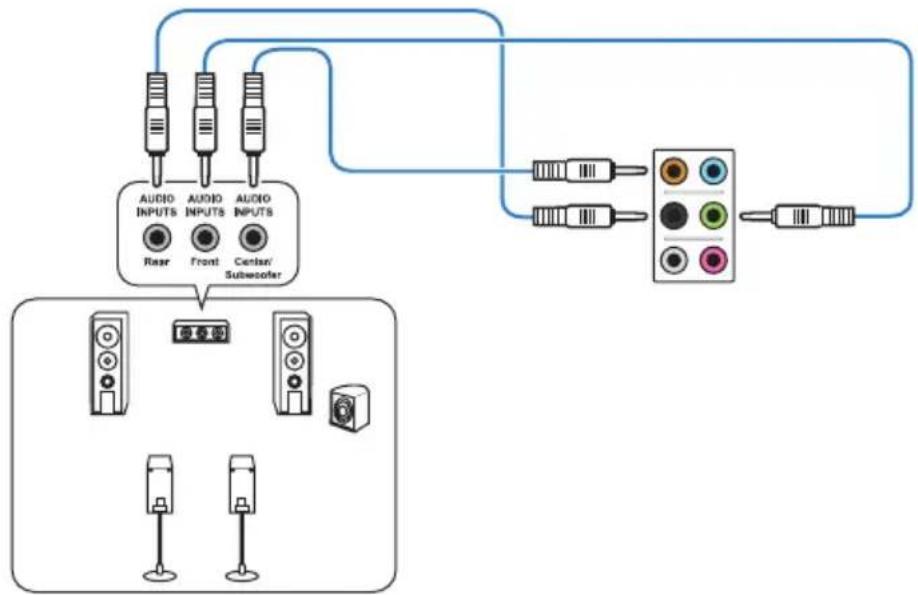

2.3.2 Connexions audio 2-18

2.4 Démarrer pour la première fois.... 2-20

2.5 Éteindre l'ordinateur.... 2-20

Chapitre 3 : Le BIOS

3.1 Présentation du BIOS....3-1

3.2 Programme de configuration du BIOS.... 3-2

3.2.1 EZ Mode 3-3

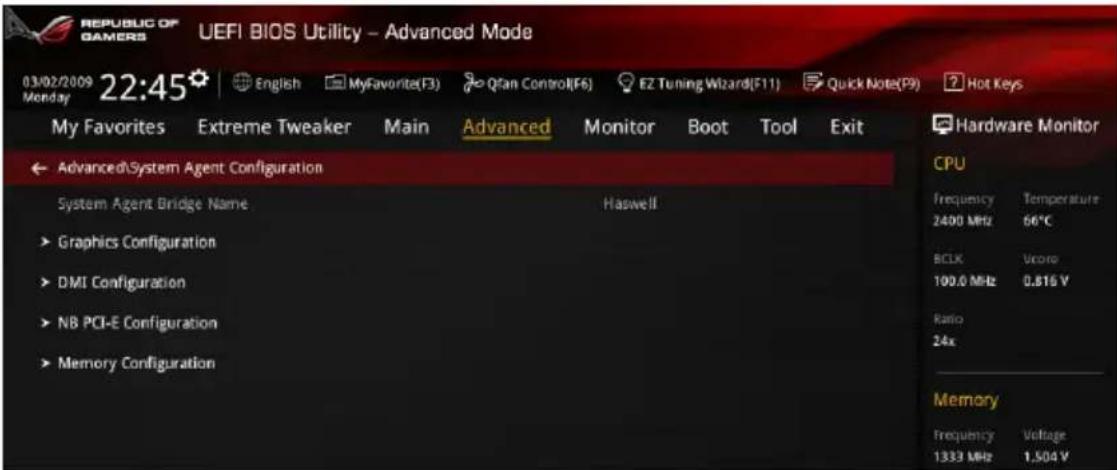

3.2.2 Advanced Mode (Mode avancé) 3-4

3.3 My Favorites (Favoris) 3-7

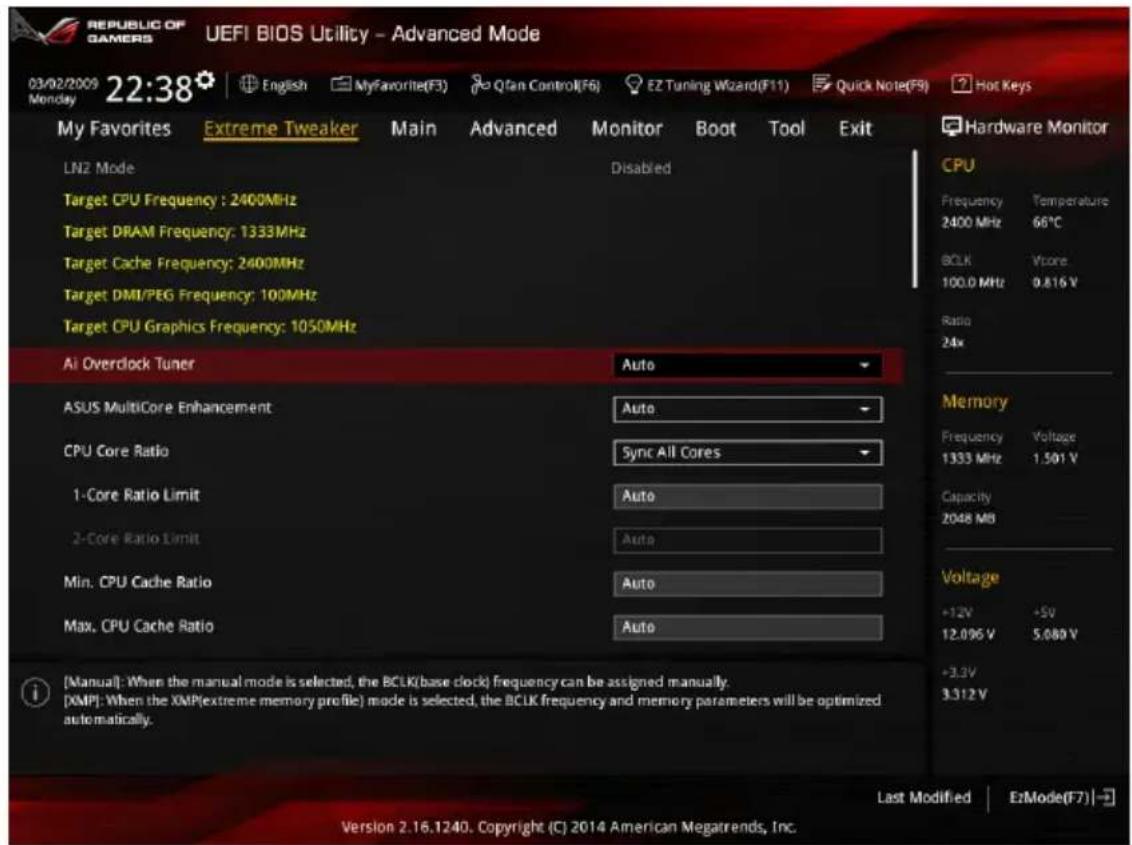

3.4 Menu Extreme Tweaker 3-8

3.8 Menu Boot (Démarrage) 3-45

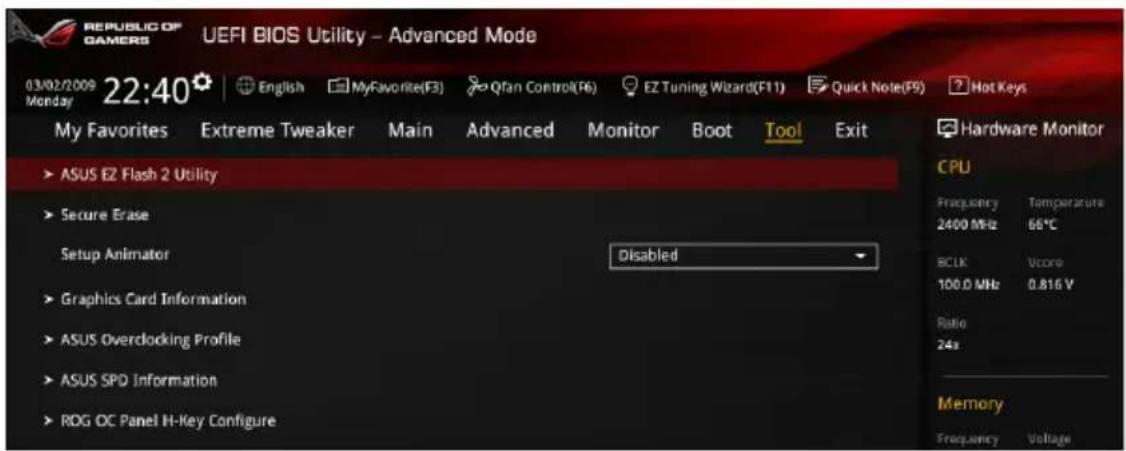

3.9 Menu Tools (Outils) 3-51

3.9.1 ASUS EZ Flash 2 Utility 3-51

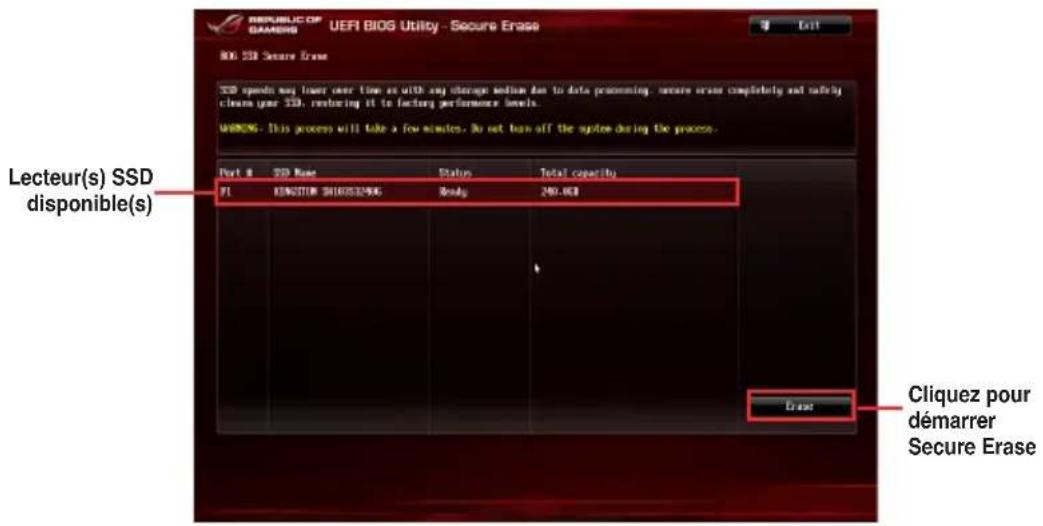

3.9.2 ROG Secure Erase 3-51

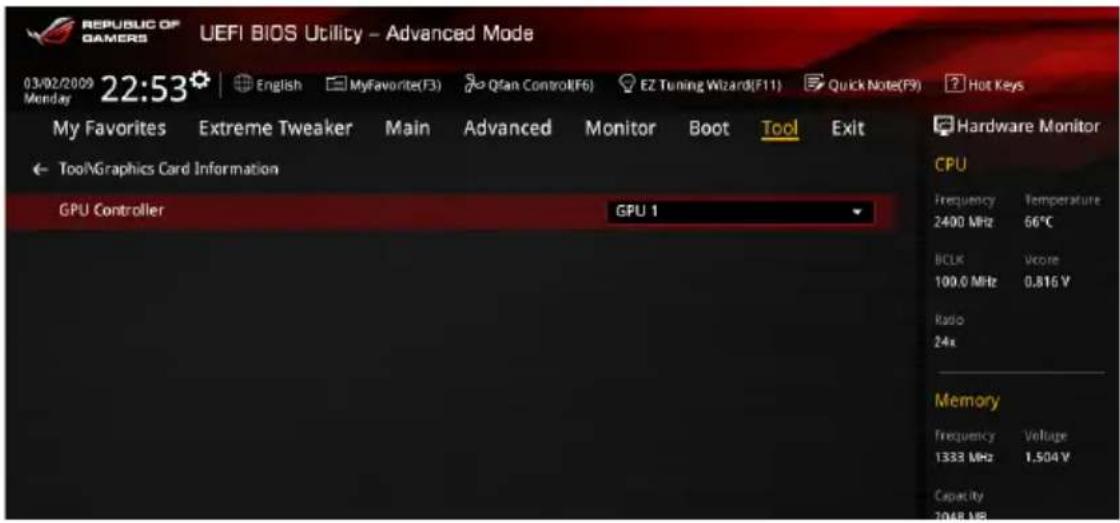

3.9.3 Graphics Card Information (Infos de carte graphique).. 3-53

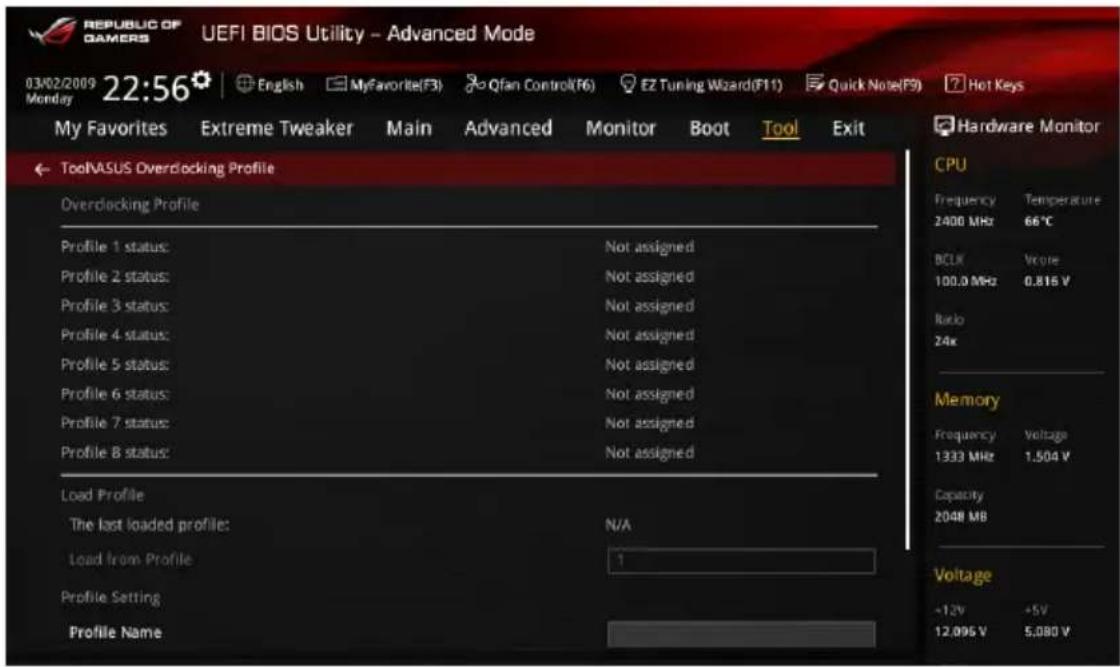

3.9.4 ASUS Overclocking Profile 3-53

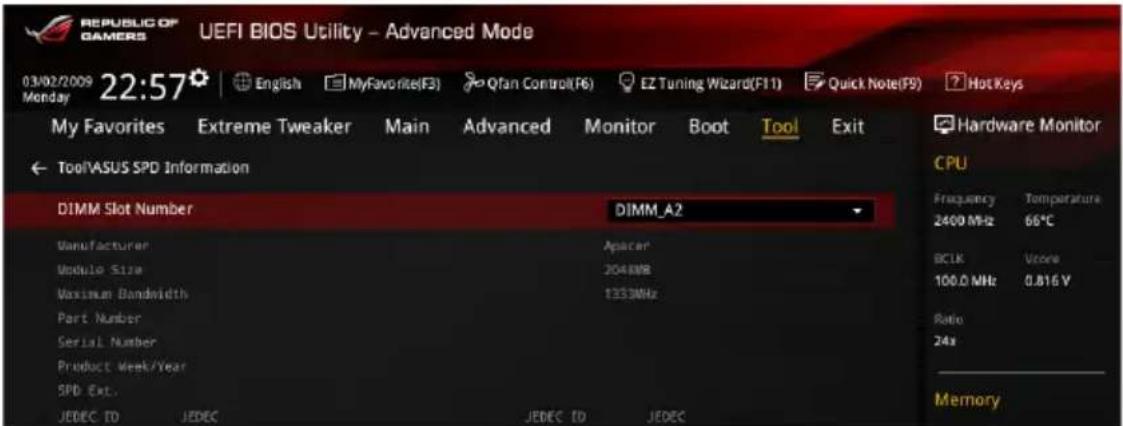

3.9.5 ASUS DRAM SPD Information (Informations de SPD) .3-54

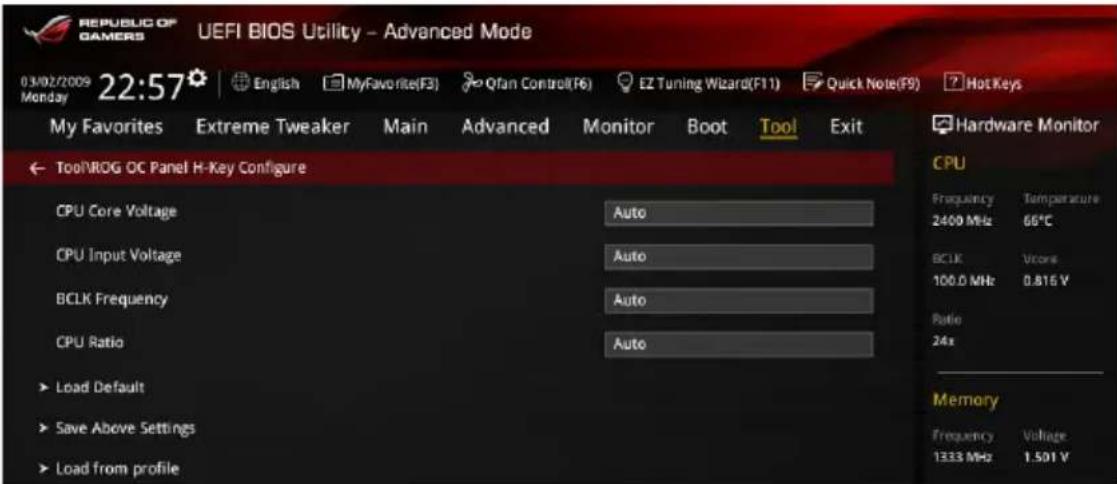

3.9.6 ROG OC Panel H-Key Configure 3-55

Table des matières

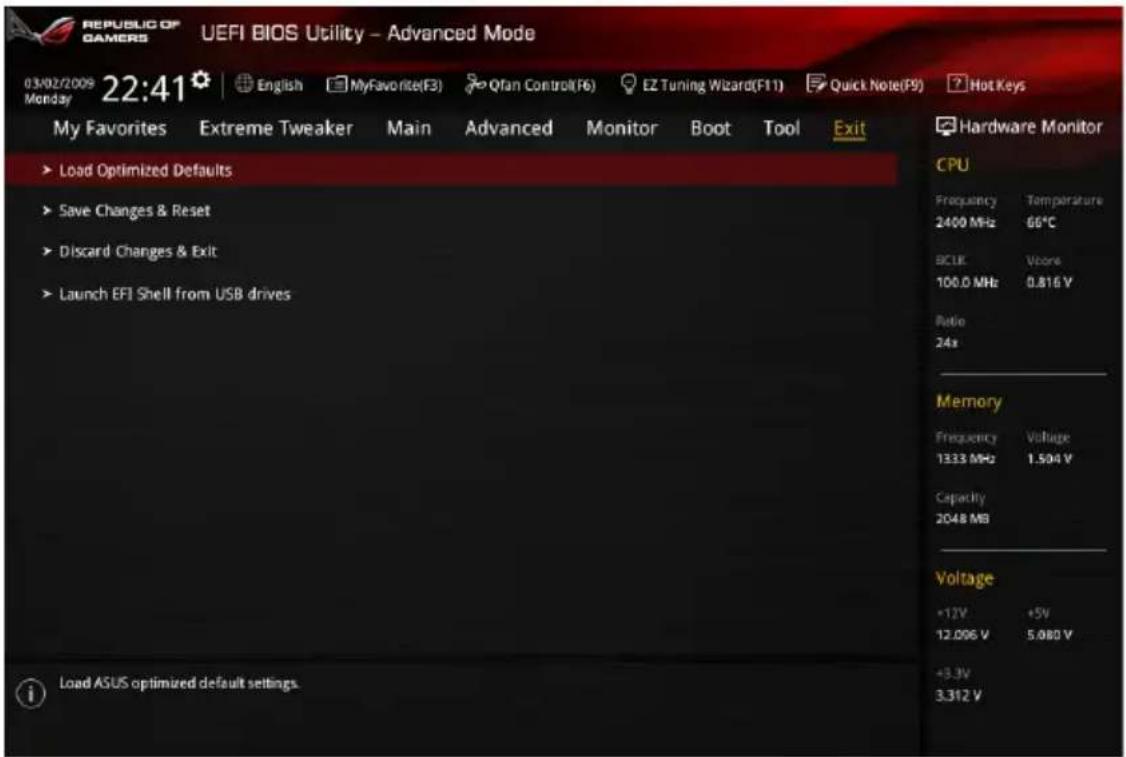

3.10 Menu Exit (Sortie).... 3-56
3.11 Mettre à jour le BIOS.... 3-57

3.11.1 EZ Update 3-57

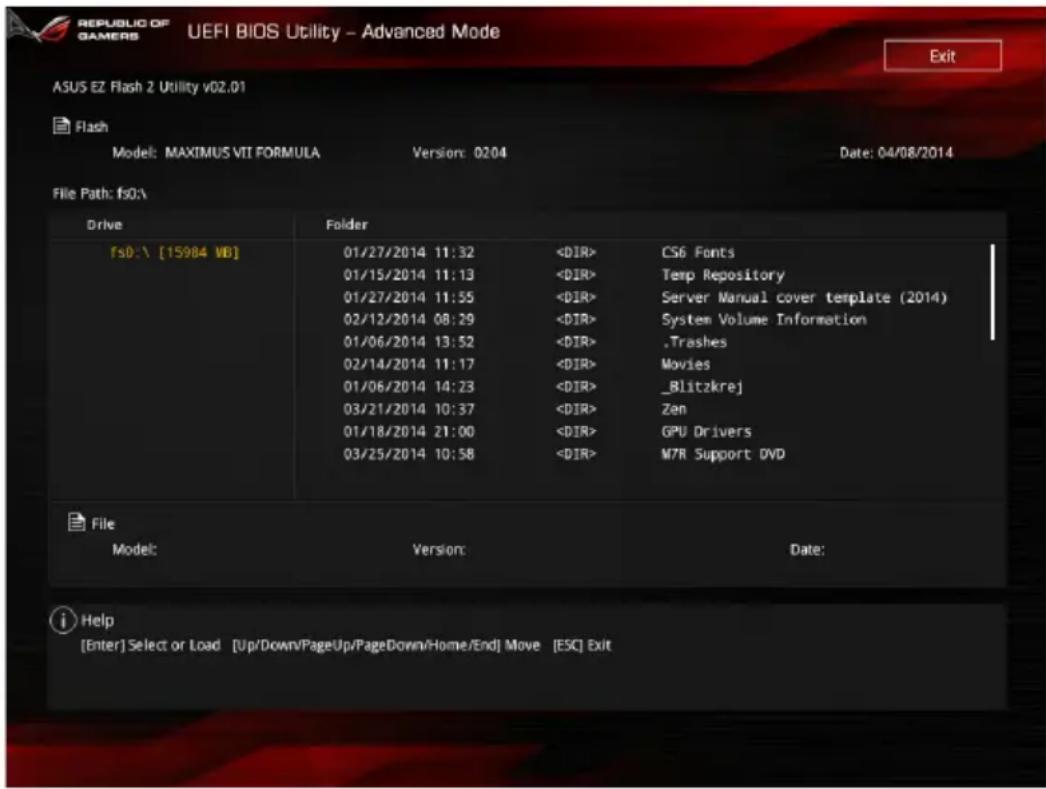

3.11.2 Utilitaire ASUS EZ Flash 2 3-58

3.11.3 Utilitaire ASUS CrashFree BIOS 3 3-59

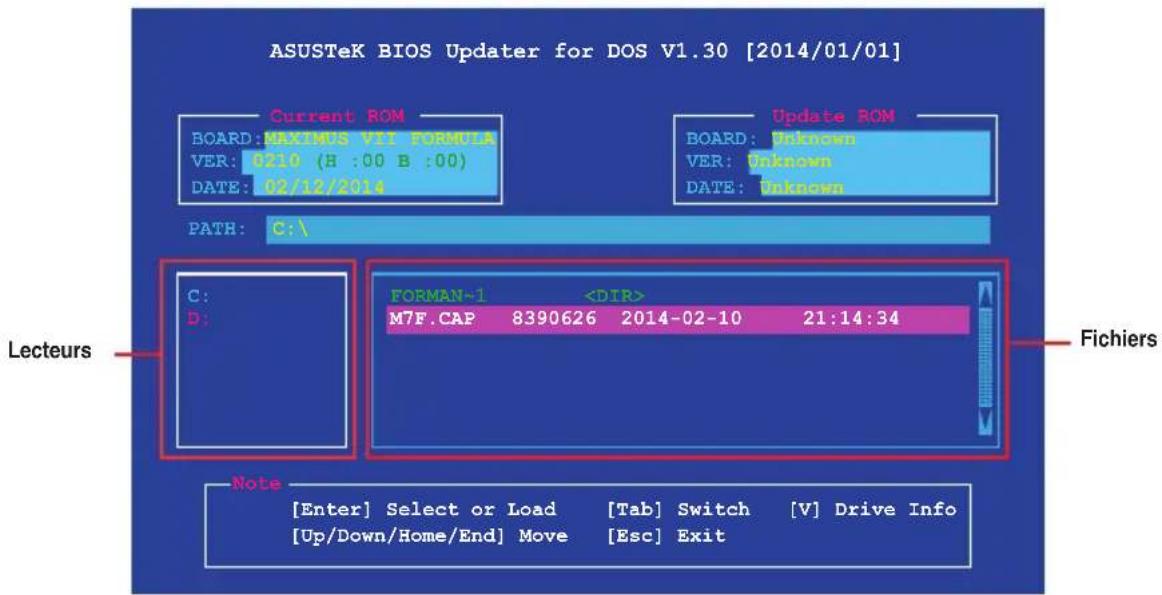

3.10.4 Utilitaire ASUS BIOS Updater 3-60

Appendice

Notices....A-1

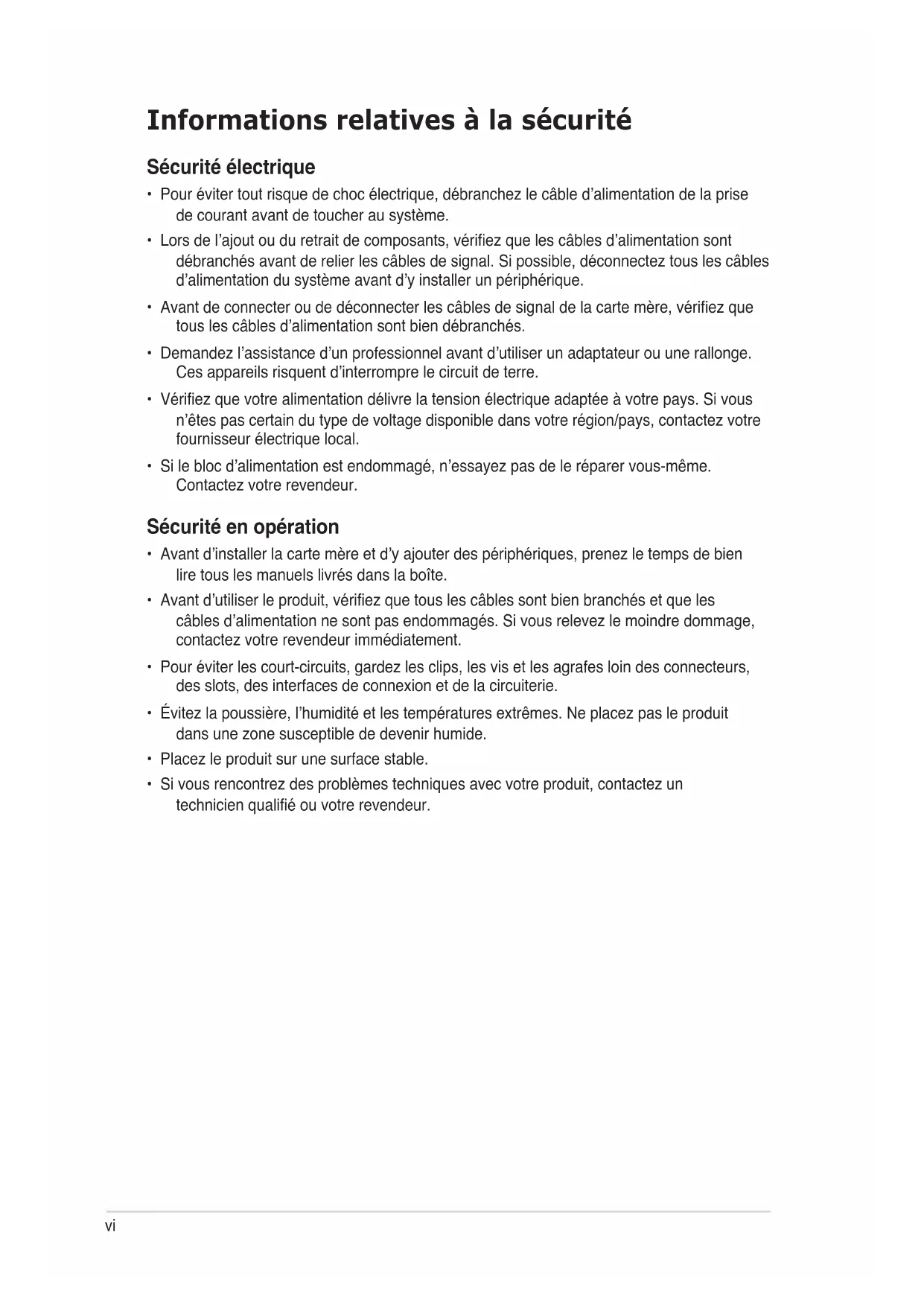

Informations relatives à la sécurité

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise de courant avant de toucher au système.
• Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
• Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
• Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez votre revendeur.

Sécurité en opération

• Avant d'installer la carte mère et d'y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.

À propos de ce manuel

Ce guide de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Organisation du manuel

Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des jumpers et des divers connecteurs, boutons et interrupteurs de la carte mère.

- Chapitre 2 : Procédures d'installation de base

Ce chapitre décrit les procédures de configuration matérielles nécessaires lors de l'installation de composants système.

• Chapitre 3 : Le BIOS

Ce chapitre explique comment modifier les paramètres du système par le biais des menus du BIOS. Une description des paramètres du BIOS est aussi fournie.

Où trouver plus d'informations ?

Reportez-vous aux sources suivantes pour plus d'informations sur nos produits.

1. Site web ASUS

Le site web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce guide

Pour être sûr que vous effectuiez certaines tâches correctement, veuillez prendre notes des symboles suivants.

DANGER/AVERTISSEMENT : ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

ATTENTION : ces informations vous permettront d'éviter d'endommager les composants lors de la réalisation d'une tâche.

IMPORTANT : instructions que vous DEVEZ suivre pour mener à bien une tâche.

NOTE : astuces et informations additionnelles pour vous aider à mener une tâche à bien.

Typographie

Texte en gras Indique un menu ou un élément à sélectionner.

Italique Met l'accent sur une phrase ou un mot.

<touche> Une touche entourée par les symboles
< et > inférieurs indique une touche à presser
Exemple: <Entrée> signifie que vous devez presser la touche Entrée

<tóuche1>+<tóuche2> Si vous devez presser deux touches ou plus en même temps, le nom des touches est lié par un signe +

Example: <Ctrl+Alt+D>

Résumé des spécifications de la MAXIMUS VII FORMULA

Processeur Interface de connexion LGA1150 pour processeurs Intel ^ Core ^TM i7 /i5 / i3 / Pentium ^ / Celeron ^ de 4ème / 5ème générationCompatible avec les processeurs de 22nmSupporte la technologie Intel ^ Turbo Boost 2.0** La prise en charge de la technologie Intel ^ Turbo Boost 2.0 varie en fonction du modèle de processeur utilisé.** Visitez www.asus.com pour la liste des processeurs compatibles.
Jeu de puces Intel	^ Z97 Express
Mémoire 4 x interfaces de connexion pour un maximum de 32 GoModules mémoire DDR3 compatibles :3300(O.C.)* / 3200(O.C.)* / 3100(O.C.)* / 3000(O.C.)* /2933(O.C.)* / 2800(O.C.)* / 2666(O.C.)* / 2400(O.C.)* /2133(O.C.)*/ 2000(O.C.)* /1866(O.C.)*/ 1600 / 1333 MHz (non-ECC et non tamponnés)Architecture mémoire Dual-Channel (bi-canal)Support Intel ^ Extreme Memory Profile (XMP)* Le support Hyper DIMM est soumis aux caractéristiques physiques du CPU.** Visitez www.asus.com pour la liste des modules mémoire compatibles.
Slots d'extension 2 x slots PCI Express 3.0 / 2.0 x 16 (en modes x16 ou x8/x8)1 x slot PCI Express 2.0 x 16* [noir] (en mode x4 et compatible avec les cartes PCIe x1 and x4)3 x slots PCI Express 2.0 x 11 x slot mPCIe 2.0 x1 pour carte d'extension mPCIe Combo III *** Les interfaces PCIe 2.0 x16 (PCIEX4_3) et SATAExpress_E1 partagent leur bande passante. Le mode de fonctionnement par défaut est défini sur Auto. Si vous installez une carte PCIe 2.0 x4, le système désactivera automatiquement l'interface SATAExpress_E1.** Le slot mini PCIe est doté d'un module Wi-Fi / Bluetooth pré-installé.
Sorties vidéo Puce graphique Intel ^ HD dédiéeRésolutions DisplayPort : 4096 x 2160 @24Hz / 3840 x 2160 @60HzRésolution HDMI : 4096 x 2160 @24Hz / 2560 x 1600 @60HzCompatible avec les technologies Intel ^ InTru ^TM 3D / Quick Sync Video / Clear Video HD Technology / Intel ^ Insider ^TM
Technologies multi-GPU NVIDIA ^ Quad-GPU SLITM (par le biais de deux cartes graphiques PCIe x16)AMD ^ 3-Way / Quad-GPU CrossFireXTM
Réseau filaire Contrôleur Gigabit Intel ^ I218V – double interconnexion entre le contrôleur réseau embarqué et le PHY (Physical Layer)Port réseau protégé contre les surtensionsROG GameFirst III

Résumé des spécifications de la MAXIMUS VII FORMULA

Stockage Jeu de puces Intel	® Z97 Express compatible RAID 0, 1, 5, 10 etIntel® Rapid Storage Technology 13- 6 x connecteurs SATA 6.0 Gb/s *- Technologies IntéISmart Response, Intel® Rapid Start et Intel®Smart Connect**- 1 x connecteur SATA Express [rouge] prenant en charge 2lecteurs SATA 6.0 Gb/s- 1 x interface M.2 compatible avec les dispositifs de stockagede type M Key et 2260/2280 (en mode SATA et PCie) **Contrôleur SATA Express ASMedia® **- 1 x connecteur SATA Express [rouge] prenant en charge 2lecteurs SATA 6.0 Gb/sContrôleur SATA 6.0 Gb/s ASMedia® **- 2 x connecteur SATA 6.0 Gb/s* Prise en charge soumise au type de processeur installé.** Ces connecteurs ne prennent en charge que les disques de donnéesSATA. Les lecteurs ATAPI ne sont pas compatibles.
Audio CODEC HD Audio ROG	SupremeFX Formula 2014 (7.1 canaux)- Technologie SupremeFX ShieldingTM : blindage du circuitimprimé, couche audio dédiée et protection contre lesinterférences électrostatiques- Convertisseur numérique-analogique Cirrus Logic® CS4398DAC : 120dB, -107dB THD+N (Max. 192kHz/ 24-bits)- Condensateurs film WIMA ®- C ondensateurs audio ELNA ®- Protection du contenu audio pour la couche audio desdisques DVD et Blu-ray garantissant une perte de son quasiinexistante- Supporte la détection des jacks audio et la multi-diffusiondes flux audio- Port de sortie S/PDIF optique sur le panneau d’E/SFonctionnalités audio :- Sonic Radar II- DTS Connect- Sonic Studio- Sonic SoundStage- Sonic SenseAmp
USB Jeu de puces Intel	® Z97 Express compatible ASUS USB 3.0Boost- 6 x ports USB 3.0/2.0 (2 à mi-carte [rouges] + 4 surpanneau d’E/S [bleus])*- 6 x ports USB 2.0 (4 à mi-carte + 2 sur le panneau d’E/S)**Contrôleur USB 3.0 ASMedia®- 2 x ports USB 3.0 sur le panneau d’E/S [bleus]* Le mode UASP n’est pris en charge que pour les ports USB 3. gérés parle contrôleur Intel® et sous Windows® 8 / 8.1.** 2 ports USB 2.0 + connecteur ROG Extension (ROG_EXT).
	(continue à la page suivante)

Résumé des spécifications de la MAXIMUS VII FORMULA

Fonctionnalités ROG

CrossChill Copper (solution de refroidissement hybride)*SupremeFX Formula 2014Extreme Engine Digi+ III- Alimentation processeur/mémoire numérique à 8+2 phases- MOSFET de puissance NexFETTM- Inducteurs BlackWing 60A- Condensateurs noirs métalliques 10KKeyBot- CPU Level Up- XMP- DirectKeyROG Connect**- RC Diagram- RC Remote- RC PosterROG Armor (avec couvercle et plaque arrière en acier SECC)***Fonctionnalités du BIOS UEFI- Extreme Tweaker- Tweaker's Paradise- ROG SSD Secure Erase- GPU.DIMM Post- O.C. Profile- Aperçu des informations des cartes graphiques installéesROG RAMDiskProbelt* Filetage G1/4" (vendu séparément).** Le câble USB ROG Connect est vendu séparément.*** Le châssis d'ordinateur doit être conforme au standard ATX avec des supports en laiton d'au moins 6 mm requis.

Interfaces de connexion arrières

1 x port 2-en-1 souris + clavier PS/21 x port DisplayPort1 x port HDMI6 x ports USB 3.0 (bleus)2 x ports USB 2.0 (1 port pour Keybot + 1 port pour ROG Connect)1 x bouton ROG Connect1 x port réseau RJ-451 x port de sortie S/PDIF (optique)Ports audio 7.1 canaux

Résumé des spécifications de la MAXIMUS VII FORMULA

Fonctionnalités uniques

ASUS Dual Intelligent Processors 5- 5-way Optimization, DIGI+ Power Control, TPU, EPU, Turbo App et Fan Xpert 3ASUS HomeCloud ServerASUS Wi-Fi GO!- Fonctionnalités Wi-Fi GO! : Cloud GO!, Remote Desktop, Remote Keyboard & Mouse, File Transfer- ApplicationWi-Fi GO! & NFC Remote pour smartphones et tablettes fonctionnant sous iOS 7 et Android 4.0Diffusion multimédia- Diffusez votre musique ou vos films de votre PC vers un téléviseur Smart TV- ApplicationMedia Streamer pour smartphones et tablettes fonctionnant sous iOS 7 et Android 4.0Fonctionnalités exclusives- Al Suite 3- USB 3.0 Boost- USB Charger+- Al Charger+- Surveillance en temps réel l'état de votre PC par le biais de vos appareils mobiles- Disk UnlockerASUS EZ DIY- USB BIOS Flashback- ASUS CrashFree BIOS 3- ASUS EZ Flash 2- ASUS C.P.R. (CPU Parameter Recall)- MemOK!ASUS Q-Design- ASUS Q-Code- ASUS Q-Shield- ASUS Q-Connector- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)- ASUS Q-Slot- ASUS Q-DIMM

BIOS

BIOS UEFI AMI de 64 Mo, PnP, DMI 2.7, WfM 2.0, SM BIOS 2.8, ACPI 5.0, BIOS multilingue, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, raccourci F6 (Q-Fan) / F11 (Assistant EZ Tuning) / F3 (Favoris et raccourcis) / F12 (Capture d'écran), Prise de notes rapide, Infos de SPD ASUS (Serial Presence Detect)

Résumé des spécifications de la MAXIMUS VII FORMULA

Interfaces de connexion internes	ConnecteursUSB:- 1 x connecteurs USB 3.0/2.0 (pour 4 ports USB 3.0/2.0 additionnels)- 2 x connecteurs USB 2.0 (pour 4 ports USB 2.0 additionnels, dont 1 connecteur ROG_EXT)SATA:- 6 x connecteurs SATA 6Gb/s- 2 x connecteurs SATA ExpressVentilation:- 1 connecteur pour ventilateur destiné au processeur- 6 connecteurs pour ventilateurs destinés au châssis- 1 connecteur pour ventilateur optionnel (CPU_OPT)Alimentation:- 1 x connecteur d'alimentation EATX (24 broches)- 1 x connecteur d'alimentation EATX 12V (8 broches)1 x connecteur TPM1 x connecteur pour port audio en façade (AAFP)1 x connecteur système1 x connecteur pour carte mPCIe Combo III1 x connecteur pour capteur thermique (T_Sensor)Boutons1 x bouton MemOK!1 x bouton de mise en route!1 x bouton de réinitialisation1 x bouton Sonic SoundStage1 x bouton KeyBot1 x bouton d'effacement de la mémoire CMOSDivers10 x points de mesure Probelt1 x en-tête Thunderbolt (5 broches) pour carte d'extension ASUSThunderboltEX1 x en-tête ROG Extension (ROG_EXT)
Gérabilité réseau WfM 2.0, DMI 2.7, WOL by PME, PXE
Logiciels Pilotes	Utilitaires ASUSASUS EZ UpdateLogiciel anti-virus Kaspersky®ROG GameFirst IIIROG RAMDiskROG CPU-ZROG MemTweakltDAEMON Tools Pro StandardASUS WebStorageHomeCloud
Format Format ATX : 30,5 cm x 24,4 cm

Contenu de la boîte

Vérifiez que la boîte de la carte mère contienne bien les éléments suivants.

Carte mère ROG MAXIMUS VII FORMULA
Câbles	4 x câbles SATA 6 Gb/s 2-en-1
	1 x pont SLI®
Accessoires	1 x plaque d'E/S
	1 x carte mPCIe Combo III avec modules Wi-Fi 802.11a/b/g/n/ac / Bluetooth v4.0

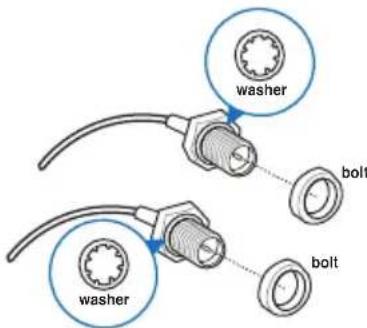

	1 x antenne directionnelle et bi-bande Wi-Fi 2T2R
	1 x pack étiquettes ROG pour câbles de connexion
	1 x kit Q-Connector
	1 x affichette de porte ROG
	1 x bon d'achat pour le jeu Watch Dogs*
DVD DVD de support pour cartes mères ROG
Documentation Manuel d'utilisation

* Le bon d'achat Watch Dogs n'est disponible qu'avec certains modèles.
** Si l'un des éléments ci-dessus était manquant ou end ommagé, contactez votre revendeur.

Outils et composants additionnels pour monter un ordinateur de bureau

Châssis d'ordinateur

Processeur Intel® au format LGA 1150

Ventilateur CPU compatible Intel LGA 1150

Lecteur optique SATA (optionnel)

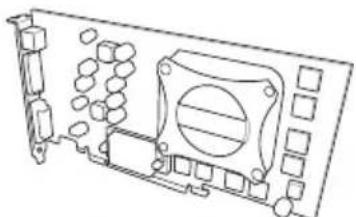

Carte(s) graphique(s)

Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte mère.

I produit

1

1.1 Fonctions spéciales

1.1.1 Points forts du produit

Republic of Gamers

Republic of Gamers est la crème de la crème. Nous offrons la meilleure ingénierie matérielle, les performances les plus rapides et les idées les plus innovantes. Nous invitons les meilleurs joueurs à venir nous rejoindre. Dans Republic of Gamers, faire preuve de pitié est bon pour les faibles et faire valoir ses droits est la règle. Nous croyons en l'affirmation et nous excellons dans les compétitions. Si votre caractère correspond à nos valeurs, rejoignez le clan des élites et faites sentir votre présence dans Republic of Gamers.

Compatible avec les processeurs de 4ème / 5ème génération Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® au format LGA1150

Cette carte mère est compatible avec les derniers processeurs Intel ^® Core ^™ i7 / i5 / i3 / Pentium ^® / Celeron ^® de 4ème / 5ème génération au format LGA1150. Ces processeurs offrent des performances graphiques de très haute qualité grâce à leur puce graphique dédiée, aux canaux mémoire DDR3 et aux interfaces de connexion PCI Express 2.0/3.0.

PCI Express® 3.0

Le dernier standard PCI Express offre un encodage amélioré pour des performances doublées par rapport à la norme PCIe 2.0 actuelle. De plus, le bus PCIe 3.0 garantit des débits sans précédents, combinés à une transition simple et fluide offerte par la rétro-compatibilité avec les standards PCIe 1.0 et PCIe 2.0.

SLI™/CrossFireX™ à la demande

Cette carte mère intègre une puce pont PCIe 3 pour la prise en charge des technologies SLI et CrossFireX pour profiter de performances de jeu inégalées. En outre, la plate-forme Z97 permet d'optimiser l'allocation PCIe en configurations multi-GPU pour une solution SLI ou CrossFireX à 4 cartes.

1.1.2 Fonctionnalités ROG uniques dédiées au jeu

SupremeFX Formula 2014

SupremeFX garantit une prestation audio de très grande qualité sans avoir recours à une carte son additionnelle. La technologie de blindage SupremeFX consiste en un circuit imprimé isolé, une séparation des signaux audio et un système de protection contre les interférences électromagnétiques. Le tout, combiné à des composants de première qualité offrant un rapport signal/bruit de 120dB. Le tout est agrémenté de la fonctionnalité SenseAmp, permettant de détecter et de configurer automatiquement l'impédance d'un casque jusqu'à 600-ohm et de booster chaque détail du son dans sa clarté et son audibilité maximum.

Sonic Radar II

Sonic Radar II est une fonctionnalité dédiée aux jeux FPS qui consiste en une fenêtre s'ouvrant en surimpression sur l'écran et montrant la position de vos adversaires et de vos coéquipiers. Les coups de feu, les bruits de pas et les interventions apparaissent avec précision sur le radar à l'écran, afin de vous donner l'avantage et d'éviter les attaques surprises de vos adversaires.

Sonic Studio

Sonic Studio est un logiciel audio simulant une configuration 7.1 canaux, même sur les casque (2.0 canaux), grâce à une fonctionnalité de virtualisation du son surround. Ce logiciel intègre six modes audio pré-définis pour garantir une expérience d'écoute sensationnelle quel que soit le scénario d'utilisation.

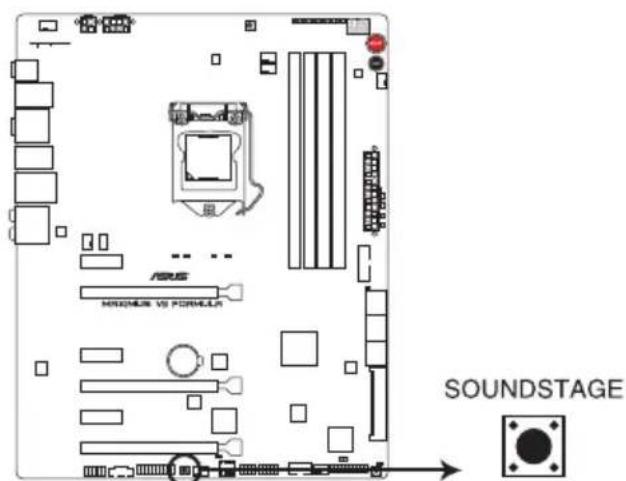

Sonic SoundStage

Sonic SoundStage est une solution matérielle permettant d'améliorer l'expérience audio lors de la connexion d'un casque à la prise dédiée en façade de boîtier d'ordinateur. Cette solution est compatible avec tous les types de jeux et de systèmes d'exploitation. Utilisez l'un des profils audio disponibles ou personnalissez en un vous-même en fonction de vos besoins.

Sonic SenseAmp

Sonic SenseAmp est une fonctionnalité exclusive à la gamme ROG permettant de détecter automatiquement l'impédance de votre casque audio et de régler en conséquence son amplificateur. Sonic SenseAmp simplifie la configuration des casques audio haut de gamme.

GameFirst III

ASUS GameFirst III est une interface de gestion du réseau à la fois puissante et conviviale. Cette application intègre quatre modes de fonctionnement. Chacun de ces modes peut être configuré indépendamment en fonction des besoins.

Contrôleur réseau Gigabit Intel®

La solution réseau d'Intel est connue pour offrir un débit UDP/TCP accru, une utilisation minimale des ressources du CPU ainsi qu'une stabilité à toute épreuve. Grâce au contrôleur réseau embarqué de la carte mère, vous pouvez profiter dès maintenant d'une connexion réseau ultime.

1.1.3 Fonctionnalités exclusives ROG

Extreme Engine Digi+ III est une architecture d'alimentation totalement numérique et dédiée aux plate-formes Z97 ^® , qui apporte une stabilité et une précision parfaite au processeur et à la mémoire, grâce à des réglages de vitesse dynamiques. Des MOSFET NexFET ^™ apportent un rendement de 90% en mode d'opération normal et sont deux fois plus résistants en termes de durée de vie en comparaison à des MOSFET standards. Les inducteurs BlackWing sont eux dotés d'un nouvel alliage de qualité. Enfin, les condensateurs métalliques 10K durent cinq fois plus longtemps que les condensateurs standards et résistent à des températures supérieures.

RAMDisk

Avec RAMDisk, utilisez une partie de la mémoire vive installée comme lecteur virtuel à grande vitesse afin d'améliorer les performances de vos applications et de vos jeux favoris. RAMDisk permet également d'accroître la longévité du disque SSD et est doté d'une fonctionnalité de sauvegarde et de restauration automatique des données.

RAMDisk n'est pris en charge que sous les systèmes d'exploitation 64 bits.

CPU Level Up

Mettez à niveau votre CPU sans coût additionnel avec la fonction ROG CPU Level Up ! Choisissez simplement le CPU que vous souhaitez overclocker et la carte mère se chargera du reste.

1.1.4 Fontionnalités spéciales

Al Suite 3

Grâce à son interface d'utilisation conviviale, ASUS AI Suite 3 regroupe toutes les fonctionnalités exclusives d'ASUS en un seuil logiciel. Cette interface vous permet de superviser un overclocking, de gérer le système d'alimentation, la vitesse de rotation des ventilateurs, le voltage, les sondes de surveillance et les appareils mobiles connectés via Wi-Fi. Ce logiciel tout-en-un offre des fonctions variées et simple d'utilisation sans avoir besoin de permuter d'un utilitaire à l'autre.

USB BIOS Flashback

Solution matérielle révolutionnaire, USB BIOS Flashback est le moyen le plus efficace de mise à jour du BIOS ! Connectez simplement un périphérique de stockage USB et maintenez le bouton dédié enfoncé pendant 3 secondes pour que le BIOS soit mis à jour sans même avoir à accéder au programme de configuration du BIOS ou au système d'exploitation BIOS. De plus, grâce à sa nouvelle application Windows ^® , les utilisateurs peuvent régulièrement vérifier la disponibilité et télécharger les mises à jour automatiquement.

USB 3.0 Boost

ASUS USB 3.0 Boost supporte le protocole UASP (USB Attached SCSI Protocol), le tout dernier standard USB 3.0. Avec USB 3.0 Boost, le débit d'un périphérique USB peut être accrût de manière significative, soit jusqu'à 170%, pour une interface pouvant dores et déjà atteindre des taux de transfert de données impressionnants. USB 3.0 Boost est accompagné d'un interface logicielle conviviale permettant d'accélérer spontanément les débits des périphériques USB 3.0 grâce à une fonctionnalité de détection automatique des dispositifs connectés.

1.1.5 Logiciels ROG

KeyBot

KeyBot est un microprocesseur intégré offrant une mise à niveau instantanée de votre clavier. Vous pouvez configurer et assigner des macros à certaines touches spécifiques du clavier de sorte à effectuer une tâche particulière ou plusieurs tâches simultanément. Vous pouvez aussi configurer votre ordinateur de sorte à ce que ce dernier démarre directement en mode CPU Level UP, XMP ou sur l'interface du BIOS.

Cette fonctionnalité n'est compatible qu'avec les claviers USB.

Kaspersky® Anti-Virus

Kaspersky® Anti-Virus Personal offre une protection optimale pour les utilisateurs individuels et les petites PME et est basé sur des technologies anti-virus avancées. Ce produit intègre le moteur Kaspersky® Anti-Virus, mondialement connu pour obtenir des taux de détection de programmes malveillants parmi les plus élevés de l'industrie.

DAEMON Tools Pro Standard

DAEMON Tools Pro offre les fonctionnalités essentielles permettant de créer des copies de CD, DVD et Blu-ray. Il convertit aussi les médias optiques en disques virtuels et émule les périphériques pour pouvoir fonctionner avec les copies virtuelles. DAEMON Tools Pro permet aussi d'organiser les données, la musique, les vidéos et les photos sur un ordinateur de bureau ou portable.

ROG CPU-Z

ROG CPU-Z est une version ROG customisée et autorisée par CPUID. Cette version intègre les mêmes fonctionnalités et la même fiabilité que la version originale mais est dotée d'un design unique. Profitez du nouveau look de ROG CPU-Z pour obtenir les informations relatives à votre CPU et vous démarquer de la concurrence.

MemTweaklt

Lors de la modification des paramètres de la mémoire DRAM dans le BIOS, un certain délai est nécessaire au redémarrage du système. Toutefois, avec MemTweaklt vous pouvez tuner la mémoire, visualiser l'efficacité de vos réglages et partager votre configuration d'overclocking en ligne sur le site ROG officiel.

DTS Connect

Pour vous permettre de profiter pleinement de votre bibliothèque musicale à travers une multitude de formats et différents niveaux de qualité, DTS Connect combine deux technologies. DTS Neo:PC™ convertit les flux audio stéréo (CD, MP3, WMA, radio Internet) en configuration audio 7.1 pour offrir un son surround incroyable. Les utilisateurs peuvent dès lors connectez leur ordinateur à un home cinéma. DTS Interactive est capable d'exécuter un codage multi-canaux des signaux numériques DTS sur les ordinateurs mais aussi d'envoyer les signaux numériques codés par le bais d'une connexion numérique (S/PDIF ou HDMI) conçus pour acheminer les flux audio vers un décodeur externe.

1.2 Vue d'ensemble de la carte mère

1.2.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
• Utilisez un bracelet anti-statique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface anti-statique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

1.2.2 Diagramme de la carte mère

CHA_FAN2B EATX12V_2 EATX12V_1 ROG_CONICL_CMOS KBMS_USB78 SPGIFO_HOM_DP USB3_E12_34 LAN_USB3_56 AUDIO PIHP U218-V CHA_FAN3A CHA_FAN3B PCIEX1_1 LED5 LED2 LED8 LED4 LGA1150 DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module) Q_CODE START QIDI+ CHA_FAN2A BOOT_DEVICE_LED VGA_LED DRAM_LED CPU_LED EATX/WH USB3_12 HD_LED ASUS® PCIE_X16/X8_1 MAXIMUS VII FORMULA SupremeFX PCIEX1_2 Lithium Cell CMOS Power ASM 1187e PCIEX_X8_2 IROG PCIEX1_3 IROG PCIEX4_3 Super I/O IBM® Z97 ASM 126I SATAHG_1 SATANG_2 SATANG_3 SATANG_4 SATANG_5 SATANG_6 E1 SATANG_7 SATAHG_8 T4 SATANG_9 SATAHG_5 SATAExpress KEYBOT_LED TIH TBM SOUNDSTAGE FLBK_LED CHA_FANIA BIOS IROG_EXT USB1112 USB810 CHA_FAN18 FANEL KEYBOT AMFP TA B Header AMF 21 20 19 18 1 17 16 1 15

Reportez-vous à la section 1.2.9 Connecteurs internes et 2.3.1 Connecteurs arrières pour plus d'informations sur les connecteurs internes et externes.

Contenu du diagramme

Connecteurs/Boutons/Témoins lumineux Page

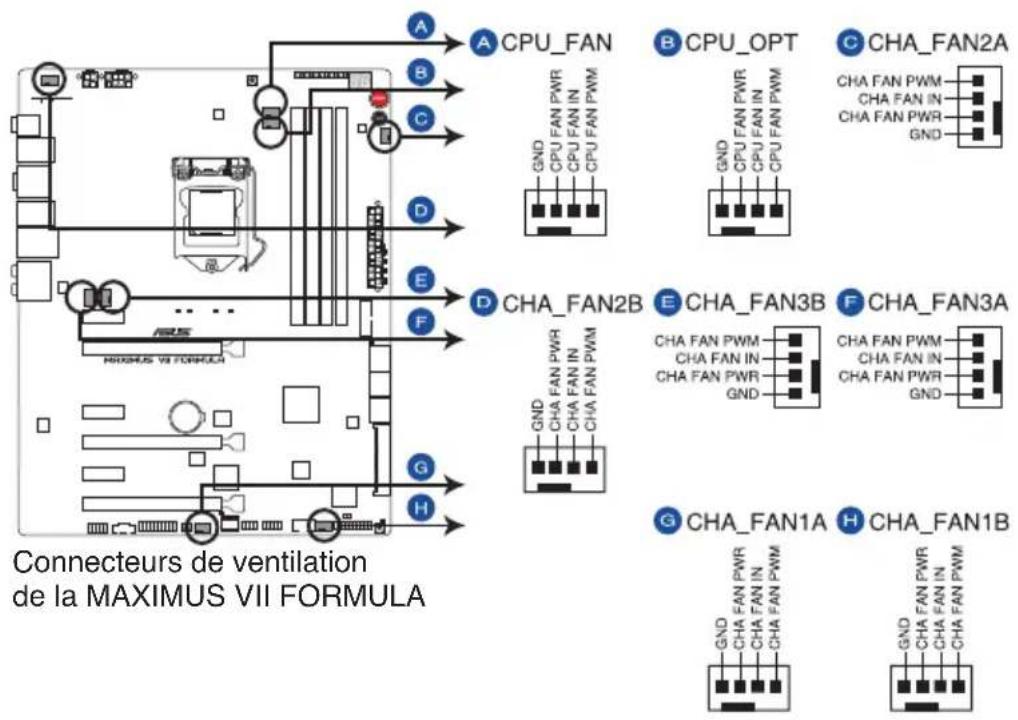

1. Connecteurs de ventilation(4-pin CPU_FAN; 4-pin CPU_OPT; 4-pin CHA_FAN1A-3A; 4-pin CHA_FAN1B-3B)	1-42
2. Connecteurs d'alimentation(24-pin EATXPWR; 8-pin EATX12V_1, 4-pin EATX12V_2)	1-43
3. Interface de connexion pour processeur LGA1150 1-8
4. Bouton MemOK!(MemOK!)	1-27
5. Interfaces de connexion pour modules mémoire DDR3 1-9
6. Zone ProbeIT	1-48
7. Témoins Q-Code 1-31
8. Bouton de de mise sous tension 1-26
9. Bouton de réinitialisation 1-26
10. Connecteur USB 3.0(20-1 pin USB3_12)	1-39
11. Connecteurs SATA 6.0Gb/s Intel®(7-pin SATA6G_1 - 4; SATAEXPRESS_1 [inférieur])	1-37
12. Connecteurs SATA 6.0Gb/s ASMedia®(7-pin SATA6G_E1-E2; SATAEXPRESS_E1 [supérieur])	1-38
13. Connecteur pour câble à thermistance(2-pin T_SENSOR1)	1-46
14. Bouton KeyBot(KeyBot)	1-28
15. Connecteur panneau système(20-8 pin PANEL)	1-44
16. Connecteurs USB 2.0(10-1 pin USB1112; USB910)	1-40
17. Connecteur ROG Extension(18-1 pin ROG_EXT)	1-45
18. Bouton Sonic SoundStage(SOUNDSTAGE)	1-28
19. Connecteur TPM(20-1 pin TPM)	1-45

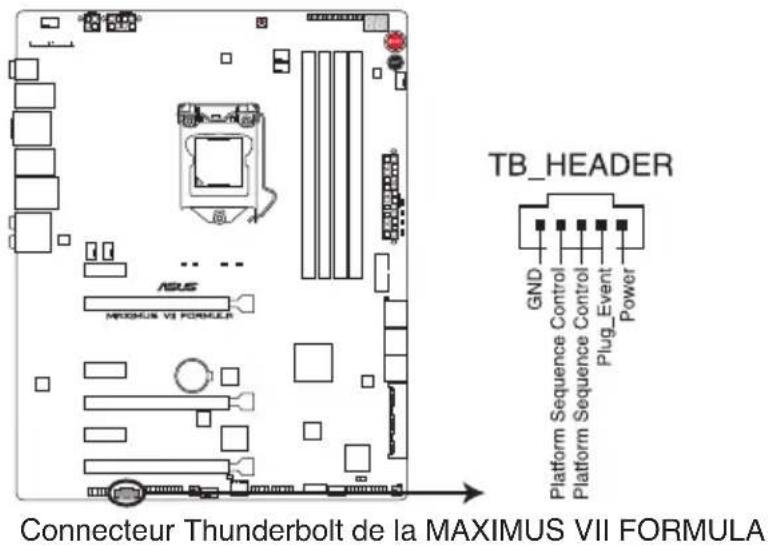

20. Connecteur Thunderbolt(5-pin TB_HEADER)	1-47
21. Connecteur pour port audio en façade(10-1 pin AAFP)	1-41
22. Connecteur pour carte MPCIE COMBO III(42-1 pin MPCIE_COMBO_III)	1-46

1.2.3 Processeur

La carte mère est livrée avec une interface de connexion LGA1150 conçue pour l'installation d'un processeur Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium™ / Celeron™ de 4ème / 5ème génération.

• Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.
• Les processeurs au format LGA1156 et LGA1155 sont incompatibles avec les interfaces de connexion LGA1150. NE PAS installer de processeur LGA1156 / LGA1155 sur une interface de connexion LGA1150.
• Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est bien placé sur l'interface de connexion du processeur et que les broches de ce dernier ne sont pas pliées. Contactez immédiatement votre revendeur si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère.
• Conservez-bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle placé sur l'interface de connexion LGA1150.
• La garantie du produit ne couvre pas les dommages infligés aux broches de l'interface de connexion du processeur s'ils résultent d'une mauvaise installation/retrait, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation ou retrait du couvercle PnP de protection de l'interface de connexion.

1.2.4 Mémoire système

La carte mère est livrée avec quatre interfaces de connexion destinées à l'installation de modules mémoire DDR3 (Double Data Rate 3).

Un module DDR3 possède les même dimensions physiques qu'un module DDR2 mais s'encoche différemment pour éviter son installation sur des interfaces de connexion DDR ou DDR2. NE PAS installer de module mémoire DDR ou DDR2 sur les interfaces de connexion destinées aux modules DDR3.

Interfaces de connexion pour modules mémoire DDR3 de la MAXIMUS VII FORMULA

Configurations mémoire recommandées

Vous pouvez installer des modules mémoire DDR3 non taponnés et non ECC de 2 Go, 4 Go et 8 Go sur les interfaces de connexion DDR3.

• Vous pouvez installer des modules mémoire de tailles variables dans le canal A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédant de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).
• Selon les spécifications de CPU Intel, un voltage pour module mémoire inférieur à 1.65V est recommandé pour protéger le processeur.
• Installez toujours des modules mémoire dotés de la même latence CAS. Pour une compatibilité optimale, achetez des modules mémoire de même marque.

• En raison d'une limitation d'adressage mémoire sur les systèmes d'exploitation Windows 32 bits, seuls 3Go de mémoire ou moins peuvent être utilisés si vous installez un total de 4 Go de mémoire sur la carte mère. Pour utiliser la mémoire de manière optimale, nous vous recommandons d'effectuer une des opérations suivantes :

• Si vous utilisez un système d'exploitation Windows 32 bits, installez un maximum de 3Go de mémoire système.

• Installez un système d'exploitation Windows 64 bits si vous souhaitez installez 4 Go ou plus de mémoire sur la carte mère.

Pour plus de détails, consultez le site de Microsoft® :

- Cette carte mère ne supporte pas les modules mémoire conçus à base de puces de 512 Mo (64MB) ou moins (la capacité des puces mémoire se calcule en Mégabits, 8 Mégabits/Mb = 1 Megabyte/MB).

• La fréquence par défaut d'opération de la mémoire dépend de son SPD. Par défaut, certains modules mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant. Pour opérer à la fréquence indiquée par le fabricant ou à une fréquence plus élevée, consultez la section 3.4 Menu Extreme Tweaker pour ajuster la fréquence manuellement.
• Les modules mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (4 modules mémoire) ou en overclocking.

Liste des modules mémoire compatibles avec la MAXIMUS VII FORMULA DDR3 3300 MHz

• 1 DIMM: Supporte un (1) module inséré dans un slot quelconque en configuration mémoire Dual-channel. Il est recommandé d'installer le module sur le slot A2 pour une meilleure compatibilité.
• 2 DIMM: Supporte deux (2) modules insérés dans les slots noirs ou rouges en configuration mémoire Dual-channel. Il est recommandé d'installer les modules sur les slots A2 et B2 pour une meilleure compatibilité.
• 4 DIMM: Supporte quatre (4) modules insérés dans les slots noirs et rouges en configuration mémoire Dual-channel.

• ASUS offre exclusivement la prise en charge de la fonction Hyper DIMM.
• La prise en charge de la fonction Hyper DIMM est soumise aux caractéristiques physiques du CPU. Chargez les paramètres X.M.P ou D.O.C.P dans le BIOS pour la prise en charge Hyper DIMM.
• Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules mémoire compatibles avec cette carte mère.

1.2.5 Slots d'extension

Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

1 PCIEX1_1 2 PCIE_X16/X8_1 MAXIMUS VII FORMULA 3 PCIEX1_2 4 PCIE_X8_2 5 PCIEX1_3 6 PCIEX4_3

N° Description

1 Slot	PCIe 2.0 x1_1
2 Slot	PCIe 3.0 / 2.0 x16/x8_1
3 Slot	PCIe 2.0 x1_2
4 Slot	PCIe 3.0 / 2.0 x8_2
5 Slot	PCIe 2.0 x1_3
6 Slot	PCIe 2.0 x4_3

Assignation des IRQ pour cette carte mère

A

B

C

D

E

F

G

H

Slot PCIE_x16/x8_1 partagé ---

Slot PCIE_x8_2 - partagé ---

Slot PCIE_x4_3 partagé ---

Slot PCIE_x1_1 partagé ---

Slot PCIE_x1_2 --- partagé ---

Slot PCIE_x1_3 partagé ---

I.G.F.X partagé ---

Contrôleur réseau Intel®

---

partagé ---

Contrôleur SATA #0 ---

—

partagé ---

Contrôleur SATA #1 ---

—

partagé ---

High Definition Audio ---

—

partagé ---

EHCI #0 (USB 2.0) ---

—

partagé ---

EHCI #1 (USB 2.0) ---

—

partagé ---

XHCI (USB 3.0) ---

partagé ---

ASM106SE

—

partagé ---

WIFI

—

partagé ---

ASM1061

—

partagé ---

ASM1042

—

partagé ---

Configuration	Mode de fonctionnement PCI Express
	PCIe_x16/x8_1 PCIe_x8_2
Une carte VGA/PCIe	x16(Recommandé pour une seule carte)	N/D
Deux cartes VGA/PCIe	x8 x8

• Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance électrique adéquate lors de l'utilisation des technologies CrossFireX™ ou SLI™.
• Connectez un ventilateur châssis au connecteur CHA_FAN1/2/3 de la carte mère lors de l'utilisation de multiples cartes graphiques pour une meilleur environnement thermique.
• Seuls les nouveaux processeurs de 4ème et 5ème génération Intel Core™ sont compatibles avec l'interface PCIe 3.0.

Le slot PCIe_x16/x8_1 bascule en mode x8 lorsque le slot PCIe_x8_2 est occupé.

1.2.6 Boutons embarqués

Les boutons et les interrupteurs embarqués vous permettent de booster les performances lorsque vous travaillez à système ouvert. Idéal pour l'overclocking et les joueurs qui changent continuellement de configuration pour augmenter les performances du système.

1. Bouton de mise sous tension

La carte mère intègre un bouton d'alimentation vous permettant d'allumer ou d'éteindre le système. Ce bouton s'allume lorsque le système est fourni en courant électrique pour indiquer que le système doit être éteint et tous les câbles débranchés avant d'enlever ou installer la carte mère dans le châssis. L'illustration ci-dessous offre l'emplacement de cet interrupteur sur la carte mère.

ASUS HUAWEI VI FORION START

Bouton de mise sous tension de la MAXIMUS VII FORMULA

2. Bouton de réinitialisation

Appuyez sur ce bouton pour redémarrer le système.

Bouton de réinitialisation de la MAXIMUS VII FORMULA

3. Bouton MemOK!

L'installation de modules mémoire incompatibles avec la carte mère peut causer des erreurs d'amorçage du système. Lorsque cela arrive, le voyant DRAM_LED situé à côté de l'interrupteur MemOK! s'allume de manière continue. Maintenez le bouton MemOK! enfoncé jusqu'à ce que le voyant DRAM_LED clignote pour lancer le processus de mise au point automatique du problème de compatibilité mémoire et assurer un bon démarrage du système.

MEMOK! RAMOS MEMOS VI FORMULA

Bouton MemOK! de la MAXIMUS VII FORMULA

- Voir section 1.2.7 Témoins lumineux de la carte mère pour l'emplacement exact du voyant DRAM.

- Le voyant DRAM_LED s'allume également lorsqu'un module mémoire n'est pas correctement installé. Éteignez le système et réinstallez le module mémoire avant d'utiliser la fonction MemOK!.

- Le bouton MemOK! ne fonctionne pas sous Windows™.

- Lors du processus de réglage, le système charge et teste les paramètres de sécurité intégrée de la mémoire. Si le test échoue, le système redémarre et testera le set de paramètres de sécurité intégrée suivants. La vitesse de clignotement du voyant DRAM_LED s'accroît pour indiquer différents processus de test.

- Par défaut, le système redémarre automatiquement après chaque processus de test. Si les modules mémoire installés empêchent toujours le système de démarrer après l'utilisation de l'interrupteur MemOK!, le voyant DRAM_LED s'allumera de manière continue. Changez de modules mémoire en vous assurant que ceux-ci figurent bien dans le tableau listant les modules mémoire compatibles avec cette carte mère ou sur le site Web d'ASUS (www.asus.com).

- Si vous éteignez l'ordinateur et remplacez les modules mémoire lors du processus de mise au point, le système continuera la mise au point des erreurs liées à la mémoire au redémarrage du système. Pour annuler la procédure, éteignez l'ordinateur et débranchez le cordon d'alimentation pendant environ 5-10 secondes.

- Si l'échec d'amorçage du système résulte d'un overclocking effectué dans le BIOS, appuyez sur l'interrupteur MemOK! pour démarrer et charger les paramètres par défaut du BIOS. Un message apparaîtra lors du POST pour vous rappeler que les paramètres par défaut du BIOS ont été restaurés.

- Il est recommandé de télécharger et de mettre à jour le BIOS dans sa version la plus récente à partir du site Web d'ASUS (www.asus.com) après une utilisation de la fonction MemOK!

4. Bouton KeyBot (KeyBot)

Appuyez sur ce bouton pour activer la fonction KeyBot.

KEYBOT

Bouton KeyBot de la MAXIMUS VII FORMULA

• La fonction KeyBot n'est compatible qu'avec les claviers USB.
• Pour plus d'informations sur la fonction KeyBot, consultez le Chapitre 4 de ce manuel.

5. Bouton Sonic SoundStage (SOUNDSTAGE)

Appuyez sur ce bouton pour activer la fonction Sonic SoundStage.

FPGA MODEL VS FORMULA SOUNDSTAGE

Bouton Sonic SoundStage de la MAXIMUS VII FORMULA

• Le code de débogage affiché par les témoins Q-Code affichent le profil actuel assigné au bouton Sonic SoundStage.
• Pour plus d'informations sur Sonic SoundStage, consultez le Chapitre 4 de ce manuel.

1.2.7 Témoins lumineux de la carte mère

1. Témoin d'activité de disque dur

Ce témoin lumineux a été conçu pour indiquer l'activité du disque dur. Il clignote lors de l'écriture ou de la lecture de données, et reste éteint si aucun disque dur n'est connecté à la carte mère ou si le(s) disque(s) dur ne fonctionne(nt) pas.

ASUS RAMPOLIS VI FORCERA HD_LED

Témoin d'activité de disque dur de la MAXIMUS VII FORMULA

2. Témoins Q-LED

Les témoins lumineux Q-LED indiquent l'état de vérification des composants clés (CPU, DRAM, carte VGA ainsi que les périphériques de démarrage) en séquence au démarrage de la carte mère. Si une erreur est détectée, le voyant lumineux correspondant s'allume jusqu'à ce que le problème soit résolu. Cette solution conviviale offre une méthode intuitive et rapide pour détecter la racine du problème.

Ce voyant lumineux s'allume pour indiquer que la fonction KeyBot a été activée.

Ce voyant lumineux s'allume pour indiquer la mise à jour du BIOS, et s'éteint une fois le processus terminé.

Ces voyants offrent un système d'affichage à code symbolisé par deux valeurs numériques pour vous informer de l'état du système. Consultez le tableau de débogage pour plus d'informations.

Q_CODE 8.8 ASUS MAXHUS VI FORMULR

Témoins de débogage de la MAXIMUS VII FORMULA

Tableau de débogage Q-Code

Points de référence ACPI/ASL

1.2.9 Connecteurs internes

1. Connecteurs SATA 6.0 Gb/s Intel ^® Z97

(7-pin SATA6G_1 - 4; SATAEXPRESS_1 [inférieur])

Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 6.0 Gb/s.

L'installation de disques durs Serial ATA permet de créer des volumes RAID 0, 1, 5 et 10 par le biais de la technologie Intel® Rapid Storage.

A SATA6G_1 SATA6G_2 B SATA6G_5 GND GND GND RSATA_TXP1 RSATA_TXP2 RSATA_TXN1 RSATA_TXN2 GND GND RSATA_RXP1 RSATA_RXP2 RSATA_RXN1 RSATA_RXN2 GND GND SATA6G_3 SATA6G_4 GND GND GND RSATA_TXP3 RSATA_TXP4 RSATA_TXN3 RSATA_TXN4 GND GND RSATA_RXP3 RSATA_RXP4 RSATA_RXN3 RSATA_RXN4 GND GND SATAEXPRESS_1

Connecteurs SATA 6.0Gbs de la MAXIMUS VII FORMULA

Extrémité à angle droit REF à an lect con l'un pou les

REMARQUE : connectez l'extrémité à angle droit du câble SATA à votre lecteur SATA. Vous pouvez aussi connecter cette extrémité du câble à l'un des connecteurs SATA embarqués pour éviter les conflits mécaniques avec les cartes graphiques de grande taille.

• Ces connecteurs sont réglés en mode [AHCI] par défaut. Si vous souhaitez créer une configuration RAID Serial ATA via ces connecteurs, réglez l'élément SATA Mode du BIOS sur [RAID]. Voir section 3.6.3 SATA Configuration pour plus de détails.
• Avant de créer un volume RAID, consultez la section 5.1 Configurations RAID ou le guide de configuration RAID inclut dans le dossier Manual du DVD de support.
  • Pour l'utilisation de la fonction NCQ, réglez l'élément SATA Mode du BIOS sur [AHCI]. Voir section 3.6.3 SATA Configuration pour plus de détails.

2. Connecteurs Serial ATA 6.0Gb/s ASMedia®

(7-pin SATA6G\_E1-E2; SATAEXPRESS\_E1 [supérieur])

Ces connecteurs sont destinés à des câbles Serial ATA 6Gb/s pour la connexion de disques durs et de lecteurs optiques Serial ATA 6Gb/s.

SATA6G_E3 GND RSATA_TXP3 RSATA_TXN3 GND RSATA_RXP3 RSATA_RXN3 GND SATA6G_E4 GND RSATA_TXP4 RSATA_TXN4 GND RSATA_RXP4 RSATA_RXN4 GND SATA6G_E1 GND RSATA_TXP1 RSATA_TXN1 GND RSATA_RXP1 RSATA_RXN1 GND SATA6G_E2 GND RSATA_TXP2 RSATA_TXN2 GND RSATA_RXP2 RSATA_RXN2 GND

Connecteurs SATA 6Gb/s de la MAXIMUS VII FORMULA

• Le contrôleur de stockage ASMedia ne prend en charge que le mode AHCI.
- Ces connecteurs SATA ne sont compatibles qu'avec les lecteurs de stockage de données.
- Le connecteur SATAEXPRESS_E1 peut être utilisé avec un lecteur SATA express ou deux dispositifs SATA standards.

3. Connecteur USB 3.0 (20-1 pin USB3\_12)

Ce connecteur est dédié à la connexion de ports USB3.0 additionnels et est conforme au standard USB 3.0 qui peut supporter un débit pouvant atteindre jusqu'à 5 Gbps. Si le panneau avant de votre châssis intègre un connecteur USB 3.0, vous pouvez utiliser ce connecteur pour brancher des périphériques USB 3.0.

USB3_12 Pin 1 Vbus IntA_P1_SSRX- IntA_P1_SSRX+ GND GND IntA_P1_SSTX- IntA_P1_SSTX+ GND GND IntA_P1_D- IntA_P1_D+ ID

Connecteur USB 3.0 de la MAXIMUS VII FORMULA

Le modules USB 3.0 est vendu séparément.

- Ces connecteurs sont basés sur la spécification xHCI. Il est recommandé d'installer le pilote approprié pour profiter pleinement des ports USB 3.0 sous Windows® 7.

- Le périphérique USB 3.0 connecté peut fonctionner en mode xHCI ou EHCI en fonction de la configuration du système d'exploitation.

4. Connecteurs USB 2.0 (10-1 pin USB1112; USB910)

Ces connecteurs sont dédiés à des ports USB 2.0. Connectez le câble du module USB à l'un de ces connecteurs, puis installez le module dans un slot à l'arrière du châssis. Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter un débit de 480 Mbps.

MIXIMUS VS FORHUA A B

B USB910

Connecteurs USB 2.0 de la MAXIMUS VII FORMULA

Ne connectez pas de câble 1394 aux connecteurs USB pour éviter d'endommager la carte mère !

Si votre châssis intègre des ports USB en façade, vous pouvez raccorder un câble USB à ces connecteurs. Connectez le câble USB sur le ASUS Q-Connector (USB, bleu) en premier, puis installez le Q-Connector (USB) sur le connecteur USB de la carte mère.

Le connecteur USB1112 partage sa bande passante avec le connecteur ROG_EXT.

5. Connecteur pour port audio en façade (10-1 pin AAFP)

Ce connecteur est dédié au module E/S audio disponibles en façade de certains boîtiers d'ordinateurs et prend en charge les standards audio AC '97 et HD Audio.

AAFP GND PRESENCE# SENSE1_RETUR SENSE2_RETUR PORT1L PORT1R PORT2R SENSE_SEND PORT2L HD-audio-compliant pin definition Legacy AC'97 compliant definition

Connecteur audio pour panneau avant de la MAXIMUS VII FORMULA

• Nous vous recommandons de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD.
• Si vous souhaitez connecter un module High-Definition Audio en façade via ce connecteur, assurez-vous que l'élément Front Panel Type du BIOS soit réglé sur [HD]. Pour les modules AC'97, réglez l'élément Front Panel Typ sur [AC97]. Par défaut, ce connecteur est défini sur [HD Audio].

6. Connecteurs de ventilation

Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère, en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur.

Connecteurs de ventilation de la MAXIMUS VII FORMULA

• N'oubliez pas de connecter le câble du ventilateur pour CPU au connecteur CPU_Fan de la carte mère. Un flux d'air insuffisant dans le châssis peut endommager les composants de la carte mère. Ce connecteur n'est pas un jumper ! Ne placez pas de capuchon de jumper sur ce connecteur.
• Vérifiez que le câble d'alimentation du ventilateur dédié au processeur est bien branché sur le connecteur CPU_FAN de la carte mère.

Le connecteur CPU_FAN prend en charge les ventilateur pour CPU d'une puissance maximale de 1A (12 W).

7. Connecteurs d'alimentation ATX

Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'alimentation sont conçues pour n'être insérées que dans un seul sens dans ces connecteurs.

Trouvez le bon sens et appuyez fermement jusqu'à ce que la prise soit bien en place.

A B C EATX12V_1 +12V DC +12V DC +12V DC +12V DC GND GND GND PN 1 +3 Volts +12 Volts +12 Volts +5 V Standby Power OK GND +5 Volts GND +5 Volts GND +3 Volts +12V DC +12V DC GND PN 1 EATX12V_2 +3 Volts +5 Volts +5 Volts -5 Volts GND GND GND PSON# GND +3 Volts -12 Volts +3 Volts +3 Volts

Connecteurs d'alimentation de la MAXIMUS VII FORMULA

• Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme à la spécification ATX 12 V 2.0 (ou version ultérieure), et qui fournit au minimum de 350 W.
• N'oubliez pas de connecter la prise EATX12V 4/8 broches sinon le système ne démarrera pas.
• Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
• Si vous souhaitez utiliser deux/trois cartes graphiques PCI Express x16, utilisez une unité d'alimentation pouvant délivrer 1000W ou plus pour assurer la stabilité du système.
• Si vous n'êtes pas certain de l'alimentation système minimum requise, référez-vous à la page Calculateur de la puissance recommandée pour votre alimentation sur http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=fr.fr pour plus de détails.

8. Connecteur panneau système (20-8 pin PANEL)

Ce connecteur supporte plusieurs fonctions intégrées au châssis.

PANEL PLED+ +5V Ground Speaker PLED- PLED- PLED- PIN 1 HDD_LED+ HDD_LED- PWR Ground Reset Ground SPEAKER Ground PWRSW RESET

Connecteur panneau système de la MAXIMUS VII FORMULA

• LED d'alimentation système (2-pin PLED)

Ce connecteur 2 broches est dédié à la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

- Activité HDD (2-pin HDD\_LED)

Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du disque dur). La LED IDE s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

- Haut parleur d'alerte système (4-pin SPEAKER)

Ce connecteur 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

- Bouton d'alimentation ATX/Soft-off (2-pin PWRSW)

Ce connecteur est dédié au bouton d'alimentation du système. Appuyer sur le bouton d'alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Presser le bouton d'alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

- Bouton Reset (2-pin RESET)

Ce connecteur 2 broches est destiné au bouton de réinitialisation du boîtier. Il sert à redémarrer le système sans l'éteindre.

9. Connecteur ROG Extension (18-1 pin ROG\_EXT)

Ce connecteur est dédié à l'interface matérielle OC Panel. OC Panel permet de surfréquencer le système sans avoir à utiliser le BIOS, charger le système d'exploitation ou utiliser un quelconque utilitaire.

Connecteur ROG Extension de la MAXIMUS VII FORMULA ROG_EXT

• Le boîtier OC Panel est vendu séparément.
• Rendez-vous sur www.asus.com pour plus d'informations sur ces accessoires.

10. Connecteur TPM (20-1 pin TPM)

Ce connecteur supporte le système Trusted Platform Module (TPM), permettant de stocker en toute sécurité les clés et certificats numériques, les mots de passe et les données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plate-forme.

TPM LPCPD# GND +3VSB NC NC LAD0 +3V LAD3# LREST# LFRAME# GND LCLK PIN 1

Connecteur TPM de la MAXIMUS VII FORMULA

11. Connecteur pour câble de thermistance (2-pin T\_SENSOR1)

Ces connecteurs sont destinés aux câbles à thermistance vous permettant de surveiller la température de certains périphériques ou des composants critiques de la carte mère.

Connecteur pour câble à thermistance de la MAXIMUS VII FORMULA

Le câble à thermistance est vendu séparément.

12 Connecteur mPCIe Combo III (42-1 pin MPCIE\_COMBO\_III)

Ce connecteur dédié à la carte mPCIE Combo III permet d'améliorer les capacités de connectivité et les performances de la carte mère.

MPCIE_COMBO_III ASUS RAMOS VI PARCEL

Connecteur MPCIE_COMBO_III de la MAXIMUS VII FORMULA

13. Connecteur Thunderbolt (5-pin TB\_HEADER)

Ce connecteur est destiné à une carte Thunderbolt. Utilisez cette carte pour le transfert en natif des protocoles PCIe et DisplayPort entre un ordinateur et des appareils compatibles avec la technologie Thunderbolt™.

Connecteur Thunderbolt de la MAXIMUS VII FORMULA TB_HEADER GND Platform Sequence Control Platform Sequence Control Plug Event Power

1.2.9 Probelt

La fonctionnalité ROG Probelt offre un système d'overclocking pratique et précis. Ne perdez plus de temps à étudier l'agencement de la carte mère, la zone clairement indiquée vous donne un accès aisé aux points de mesures lors de l'utilisation d'un multimètre.

Reportez-vous à l'illustration ci-dessous pour localiser la zone Probelt de la carte mère.

Probelt GND V_IN VCORE IO_D IO_A SA RING DRAM PCH PCH_IO AUX ASUS MAXIMUS VI FORMULN

Zone Probelt de la MAXIMUS VII FORMULA

Utiliser Probelt

Vous pouvez placer le multimètre sur la carte mère comme illustré ci-dessous.

Les images ci-dessus sont données uniquement à titre indicatif. La disposition réelle de la carte mère et la localisation des points de mesure peuvent varier en fonction des modèles.

1.2.10 CrossChill

CrossChill est une solution de refroidissement exclusive à la gamme ROG offrant une option de refroidissement à eau et à air pour garantir des performances optimales.

Le dissipateur est doté d'ailettes permettant d'améliorer la dissipation de chaleur, et un système de filage G1/4" permet à l'utilisateur de connecter un système de refroidissement à eau destiné à refroidir le régulateur de tension.

Ouvertures pour filetage G1/4"

• Le module de refroidissement CrossChill est hermétiquement testé avant d'être commercialisé. Ne désassemblez pas le module CrossChill.
• Consultez la documentation technique de votre kit de refroidissement à eau pour obtenir les instructions d'installation.
• Lors de l'installation du système de refroidissement à air, assurez-vous que les deux morceaux de caoutchouc G1/4" sont bien placés sur le module CrossChill. Veillez à ce que le flux d'air de ventilation soit dirigé dans une seule direction.

Lors de l'utilisation d'un système de refroidissement à eau, il est recommandé de :

• d'acheter un système de filage G1/4 et de verrouiller chacune des extrémité des tuyaux avec les serre-joints fournis avec votre kit de refroidissement à eau.
• placer le système refroidissement à eau de sorte à ce qu'il aille du bloc d'eau réservé au processeur jusqu'à la zone dédiée au régulateur de tension.
• séparer le système de refroidissement de votre carte graphique de celui dédié au processeur et au régulateur de tension pour obtenir de meilleurs résultats.

Procédures

d'installation de base

2

2.1 Monter votre ordinateur

2.1.1 Installation de la carte mère

Les illustrations de cette section sont uniquement données à titre indicatif. La typologie de la carte mère peut varier en fonction des modèles. Les étages d'installation sont toutefois scientiques.

1. Placezilla plaque d'E/Simétallique "ASUS" sur l'ouverture déciée à l'arrière de votreé châssis d'ordinateur.

1. Placezilla carrelmèreldansfellchâssis, enlvouslassarantiquesportsid'ES (entrée/sortie)bontalignés avec latzoulli'ES du châssis.

1. Placez 9 vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration de bas de page) pour sécuriser la carte mère au châssis d'ordinateur.

Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.

2.1.2 Installation d'un processeur

Les processeurs au format LGA1156 / LGA1155 ne sont pas compatibles avec l'interface de connexion LGA1150. NE PAS installer de processeur LGA1156 / LGA1155 sur l'interface de connexion LGA1150.

2.1.3 Installation du ventilateur/dissipateur de processeur

Si nécessaire, appliquez le matériau d'interface thermique sur la surface du processeur et du dissipateur avant toute installation.

Pour installer le ventilateur/dissipateur de processeur

1 A B A B

2 4 5 6 7 8 CPU_FAN

Pour désinstaller le ventilateur/dissipateur de processeur

2.1.4 Installation d'un module mémoire

Pour retirer un module mémoire

2.1.5 Connexion des prises d'alimentation ATX

2.1.6 Connexion de périphériques SATA

1

2.1.7 Connecteur d'E/S frontal

Pour installer le kit ASUS Q-Connector

Connecteur USB 2.0

USB 2.0

Connecteur audio pour façade de châssis d'ordinateur

AAFP

Connecteur USB 3.0

USB 3.0

2.1.8 Installation d'une carte d'extension

Pour installer une carte PCIe x16

2.1.9 Installation de la carte mPCIe Combo III

La nouvelle évolution de la carte mPCIe Combo offre encore plus de possibilités d'extension grâce à l'intégration des tous derniers standards de connectivité. Vous disposez d'interfaces Wi-Fi 802.11ac et Bluetooth 4.0. En outre, cette carte compacte mais versatile est maintenant dotée de la connectivité M.2 (NGFF) dédiée aux lecteurs SSD et spécialement conçu pour optimiser les performances des disques de stockage.

• La carte mPCIe Combo III n'est compatible qu'avec les lecteurs SSD au format M.2 (NGFF) Type 2242 (22mm x 42mm) de l'autre côté.
  • Le module SSD M.2 (NGFF) est vendu séparément.

Installer le module SSD M.2 (NGFF)

Pour installer le module SSD M.2 (NGFF) :

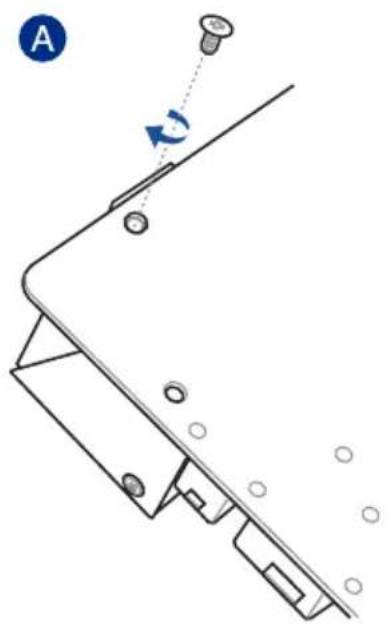

1. Retirez les deux vis situées à l'avant du couvercle métallique de la carte mPCIe Combo III.

2. Retirez la longue vus à l'arrière, puis ôtez le couvercle métallique.

3. Alignez et insérez le module SSD M.2 (NGFF) dans son interface de connexion.

Le module SSD M.2 (NGFF) ne peut être placé que dans un sens.

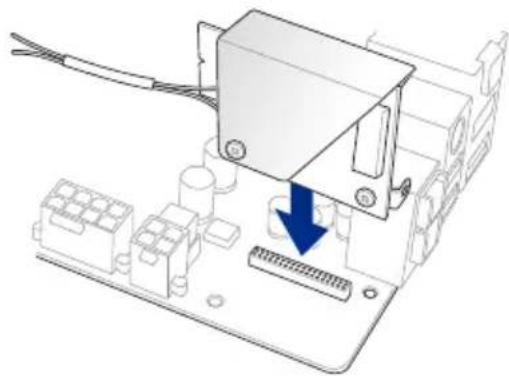

1. Replacez le couvercle métallique puis sécurisez le à l'aide des deux vis précédemment mises de côté à l'étape 2.

1. Sécurisez l'avant du couvercle avec la vis mise de côté à l'étape 1.

Pour installer la carte mPCIe Combo III sur votre carte mère :

1. Retirez la vis située à côté du connecteur 42-1 broches.

1. Localisez le connecteur de la carte mère marqué MPCIE_COMBO_III. Insérez la carte mPCIe Combo III sur ce connecteur.

La carte mPCIe Combo III ne peut être insérée que dans un seul sens.

Insérez délicatement la carte mPCIe Combo III pour éviter d'endommager les modules, les broches du connecteur mPCIe_Combo ou la carte mère.

1. Sécurisez la carte mPCIe Combo III à la carte mère (A) ou à la plaque d'E/S (B) avec la vis retirée à l'étape 1.

Installer le connecteur antenne Wi-Fi

Si vous avez installé un module Wi-Fi sur la carte mPCIe Combo III, vous devez installer le connecteur pour antenne Wi-Fi.

Pour installer le connecteur pour antenne Wi-Fi :

1. Retirez le boulon du connecteur de l'antenne Wi-Fi mais conservez le joint.

1. Passez le connecteur au travers l'ouverture dédiée à la prise antenne de la plaque d'E/S.

1. Replacez le boulon sur le connecteur.

2.2 Bouton de mise à jour du BIOS

USB BIOS Flashback

USB BIOS Flashback est le moyen le plus efficace de mise à jour du BIOS ! Il permet aux passionnés d'overclocking de tester de nouvelles versions de BIOS en toute simplicité sans avoir à accéder au BIOS actuel ou au système d'exploitation. Connectez simplement un périphérique de stockage USB et maintenez le bouton dédié enfoncé pendant 3 secondes. Le BIOS est alors mis à jour sans qu'aucune autre manipulation ne soit requise.

Pour utiliser USB BIOS Flashback :

1. Téléchargez la dernière version en date du BIOS sur le site Web d'ASUS.
2. Décompressez le fichier et renommez la fichier BIOS M7F.CAP.
3. Copiez le fichier M7F.CAP sur le répertoire racine d'un périphérique de stockage USB.
4. Éteignez votre ordinateur et connectez le périphérique de stockage USB au port USB BIOS Flashback situé sur le panneau d'E/S de la carte mère.
5. Appuyez sur le bouton USB BIOS Flashback.
6. Patientez le temps que le témoin dédié à USB BIOS Flashbacks'arrête de clignoter pour terminer la procédure de mise à jour du BIOS.

Bouton d'effacement de la mémoire CMOS Port KeyBot

Bouton USB Port USB dédié à USB BIOS BIOS Flashback Flashback / ROG Connect

• Reportez-vous à la section Mettre à jour le BIOS du chapitre 3 pour consulter la liste des autres méthodes de mise à jour du BIOS.
• Connectez votre clavier USB au port KeyBot pour utiliser cette fonction.

La mise à jour du BIOS comporte certains risques. Si celui-ci est endommagé lors du processus de mise à jour et que le système ne redémarre plus, contactez le service après-vente ASUS le plus proche pour obtenir de l'aide.

2.3 Connecteurs arrières et audio de la carte mère

2.3.1 Connecteurs arrières

Connecteurs arrières

1. Bouton d'effacement de la mémoire CMOS
2. Port 2-en-1 souris + clavier PS/2
3. Port de sortie S/PDIF optique
4. Port HDMI
   5 Ports USB 3.0 ASMedia ^® (E1-E2)
   6 Port réseau Intel ^ (RJ-45)*
   7 Bouton ROG Connect

Ports USB 2.0 Intel® (7 / 8). Le port supérieur est dédié à la fonctionnalité KeyBot etle port inférieur à USB BIOS Flasback ou ROG Connect.

1. Port DisplayPort

2. Ports USB 3.0 Intel ^ (3 / 4)

3. Ports USB 3.0 ASMedia ^ (5 / 6)

4. Ports audio**

* et **: reportez-vous aux tableaux de la page suivante pour plus de détails sur les ports réseau et audio.

• Le périphérique USB 3.0 connecté peut fonctionner en mode xHCI ou EHCI en fonction de la configuration du système d'exploitation.
• Seuls les périphériques de stockage USB 3.0 sont pris en charge.
• Il est fortement recommandé de connecter vos périphériques USB 3.0 sur les ports USB 3.0 pour un débit et des performances accrues.
• Les jeux de puces Intel ^ Séries 9 ont été conçus de telle sorte à ce que tous les périphériques connectés aux ports USB 2.0 et USB 3.0 soient gérés par le contrôleur xHCI. Certains périphériques USB hérités doivent mettre à jour de leur microprogramme pour pouvoir fonctionner correctement.

* Témoins des ports réseau

Témoin Activité/Lien Témoin Vitesse
État Description État Description
Eteint Pas de lien Eteint Connexion 10 Mbps
Orange Lié Orange Connexion 100 Mbps
Orange (clignotant)	Activité de données	Vert Connexion 1 Gbps

Tém. ACT/ Tém. LIEN VITESSE

Port réseau

** Configurations audio 2.1, 4.1, 5.1 ou 7.1 canaux

Port Casque 2.1 canaux		4.1 canaux 5.1 canaux 7.1 canaux
Bleu clair	Entrée audio	Entrée audio	Entrée audio	Entrée audio
Vert	Sortie audio	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants
Rose	Entrée micro	Entrée micro	Entrée micro	Entrée micro
Orange	-	-	Haut-parleur central/Caisson de basse	Haut-parleur central/Caisson de basse
Noir	-	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières
Gris	-	-	Sortie haut-parleurs latéraux*	Sortie haut-parleurs latéraux

2.3.2 Connexions audio

Connecteurs audio

orange light blue black lime gray pink

Connexion à un casque ou un microphone

Connexion à des haut-parleurs stéréo

Connexion à un système de haut-parleurs 2.1

Connexion à un système de haut-parleurs 4.1

Connexion à un système de haut-parleurs 5.1

Connexion à un système de haut-parleurs 7.1

2.4 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le châssis d'ordinateur.
2. Assurez-vous que tous les interrupteurs sont éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du châssis
4. Connectez l'autre extrémité du câble d'alimentation à une prise de courant équipée d'une protection contre les surtensions.
5. Allumez l'ordinateur en suivant la séquence suivante :

a. Moniteur

b. Périphériques SCSI externes (en commençant par le dernier sur la chaîne)
c. Alimentation système

1. Après avoir démarré, le voyant lumineux d'alimentation situé en façade du châssis s'allume. Pour les alimentations ATX, Le voyant lumineux système s'allume lorsque vous appuyez sur l'interrupteur d'alimentation ATX. Si votre moniteur est compatible avec les standards "non polluants" ou s'il possède une fonction d'économie d'énergie, le voyant lumineux du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage.

Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ou des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent le démarrage de l'ordinateur, le système peut avoir échoué un des tests de démarrage. Vérifiez le réglage des jumpers et les connexions, ou faites appel au service après-vente de votre revendeur.

Bip BIOS Description
1 bip court Puce graphique détectée	Démarrage rapide désactivéAucun clavier détecté
1 bip continu suivi de 2 bips courts suivis d'une pause (répété)	Aucune mémoire détectée
1 bip continu suivi de 3 bips courts Puce graphique non détectée
1 bip continu suivi de 4 bips courts Panne d'un composant matériel

1. Au démarrage, maintenez la touche enfoncée pour accéder au menu de configuration du BIOS. Suivez les instructions du chapitre 3 pour plus de détails.

2.5 Éteindre l'ordinateur

Lorsque le système est sous tension, appuyer sur l'interrupteur d'alimentation pendant moins de 4 secondes passe le système en mode "veille" ou en mode "soft off" en fonction du paramétrage du BIOS. Presser le bouton pendant plus de 4 secondes passe le système en mode "soft off" quel que soit le réglage du BIOS.

Le BIOS

3

3.1 Présentation du BIOS

Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité que sous un système d'exploitation. Le terme «BIOS» spécifié dans ce manuel se réfère au "BIOS UEFI" sauf mention spéciale.

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la configuration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS de cette carte mère conviennent à la plupart des utilisations pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS sauf dans les cas suivants :

□ Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.
□ Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS.

Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.

Lors du téléchargement ou la mise à jour du BIOS de cette carte mère, n'oubliez pas de renommer le fichier M7F.CAP.

3.2 Programme de configuration du BIOS

Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS.

Accéder au BIOS au démarrage du système

Pour accéder au BIOS au démarrage du système :

- Appuyez sur lors du POST (Power-On Self Test). Si vous n'appuyez pas sur , le POST continue ses tests.

Accéder au BIOS après le POST

Pour accéder au BIOS après le POST, vous pouvez :

Appuyer simultanément sur ++.

OU

□ Appuyer sur le bouton de réinitialisation du châssis.

OU

Appuyer sur le bouton d'alimentation pour éteindre puis rallumer le système. REMARQUE : n'utilisez cette méthode que si les deux méthodes précédentes ont échouées.

Si vous souhaitez accéder au BIOS après le POST, appuyez sur les touches + + de votre clavier ou sur le bouton de mise en route du châssis de votre ordinateur pour redémarrer le système. Vous pouvez aussi éteindre puis redémarrer l'ordinateur.

• Les écrans de BIOS inclus dans cette section sont donnés à titre indicatif et peuvent différer de ceux apparaissant sur votre écran.
• Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.
• Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings du menu Exit. Voir section 3.9 Menu Exit pour plus de détails.
• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère. Voir section 1.2.6 Bouton et interrupteurs embarqués pour plus d'informations sur l'effacement de la mémoire CMOS.
• Le BIOS ne supporte pas les périphériques Bluetooth.

Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode et Advanced Mode. Vous pouvez changer de mode à partir du menu Exit (Quitter) ou à l'aide du bouton Exit/Advanced Mode (Quitter/Mode Avancé) de l'interface EZ Mode/Advanced Mode.

3.2.1 EZ Mode

Par défaut, l'écran EZ Mode est le premier à apparaître lors de l'accès au BIOS. L'interface EZ Mode offre une vue d'ensemble des informations de base du système, mais permet aussi de modifier la langue du BIOS, le mode de performance et l'ordre de démarrage des périphériques. Pour accéder à l'interface Advanced Mode, cliquez sur Exit/Advanced Mode, puis sélectionnez Advanced Mode ou appuyez sur la touche F7 de votre clavier.

Le type d'interface par défaut du BIOS peut être modifié. Reportez-vous à la section 3.8 Menu Boot (Démarrage) pour plus de détails.

Affiche la température du CPU et de la carte mère, les tensions de sortie du CPU, la vitesse des ventilateurs installés et les les informations liés aux lecteurs SATA Modifie la langue du BIOS Effiche les propriétés système du mode sélectionné Cliquez sur < ou > pour changer de mode Paramètres d'overclocking et de configuration de volumes RAID 03/02/2009 22:35 English EZ Tuning Wizard(F11) Information CPU Temperature CPU Voltage MAXIMUS VII FORMULA BIOS Ver. 0204 0.816 V Intel(R) Celeron(R) CPU G1820T @ 2.40GHz Motherboard Temperature Speed: 2400 MHz 66°C 32°C Memory: 2048 MB (DDR3 1333 MHz) DRAM Status SATA Information DIMM_A1: N/A P1: N/A DIMM_A2: Apker 2048MB 1333MHz P2: N/A DIMM_B1: N/A P3: N/A DIMM_B2: N/A P4: N/A P5: N/A P6: N/A X.M.P Disabled Intel Rapid Storage Technology On Off Boot Priority Switch all FAN Profile CPU FAN CHAI FAN 2986 RPM N/A CHA2 FAN CHAI FAN N/A CHAI FAN CPU OPT FAN N/A N/A Manual Fan Tuning Boot Menu(F8) Default(F5) Save & Exit(F10) Advanced Mode(F7) Enregistre les modifications et redémarre le système Affiche les menus du mode Avancé Affiche la vitesse du ventilateur de processeur Charge les paramètres par défaut État du mode RAID SATA pour la technologie Intel Rapid Storage Affiche la liste des péphériques de démarrage Détermine la séquence de démarrage

Les options de la séquence de démarrage varient en fonction des périphériques installés.

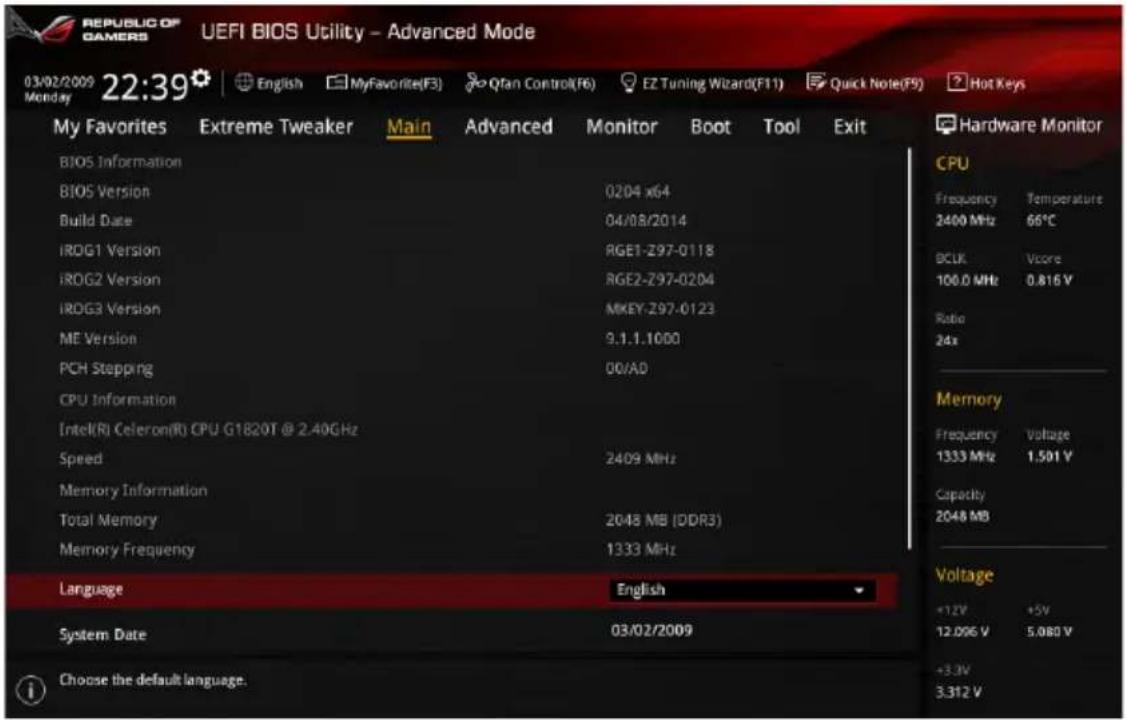

3.2.2 Advanced Mode (Mode avancé)

L'interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs expérimentés dans la configuration des paramètres du BIOS. L'écran ci-dessous est un exemple de l'interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les divers options de configurations.

Pour accéder à l'interface avancée, cliquez sur Exit (Quitter), puis sélectionnez Advanced Mode ou appuyez sur la touche F7 de votre clavier.

Champs de configuration Menu contextuel Barre des menus Langue Racca Favourite (F5) rôle Q-Fan (F6) Note rapide (F9) Assistant EZ Tuning (F11) Défilement REFUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 Monday 22:37 English MyFavorite(F3) QFan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit LN2 Mode Disabled Target CPU Frequency : 2400MHz Target DRAM Frequency: 1333MHz Target Cache Frequency: 2400MHz Target DMI/PEG Frequency: 100MHz Target CPU Graphics Frequency: 1050MHz AI Overlock Tuner Auto Auto Manual ASUS MultiCore Enhancement CPU Core Ratio Sync All Cores 1-Core Ratio Limit Auto 2-Core Ratio Limit Auto Min. CPU Cache Ratio Auto Max. CPU Cache Ratio Auto [Manual] When the manual mode is selected, the BCLK(base clock) frequency can be assigned manually. [XMP]: When the XMP(extreme memory profile) mode is selected, the BCLK frequency and memory parameters will be optimized automatically. Last Modified EzMode(F7) → Version 2.16.1240. Copyright (C) 2014 American Megatrends, Inc. Éléments de sous-menu Aide Derniers réglages Retour en affichage EZ Mode Éléments de menu Affiche la température du processeur et de la carte mère CPU ainsi que les tensions de sortie du processeur et de la mémoire

Barre des menus

La barre des menus localisée en haut de l'écran les éléments suivants :

My Favorites (Favoris)	Accès rapide aux éléments de configuration les plus utilisés.
Main (Principal) Modification des paramètres de base du système
Ai Tweaker Modification des paramètres d'overclocking du système
Advanced (Avancé) Modification des paramètres avancés du système
Monitor (Surveillance)	Affiche la température et l'état des différentes tensions du système et permet de modifier les paramètres de ventilation
Boot (Démarrage) Modification des paramètres de démarrage du système
Tool (Outils) Modification des paramètres de certaines fonctions spéciales
Exit (Sortie)	Sélection des options de sortie ou restauration des paramètres par défaut

Éléments de menu

L'élément sélectionné dans la barre de menu affiche les éléments de configuration spécifiques à ce menu. Par exemple, sélectionner Main affiche les éléments du menu principal.

Les autres éléments, My Favorites (Favoris), Ai Tweaker, Advanced (Avancé), Monitor (Surveillance), Boot (Démarrage), Tool (Outils) et Exit (Sortie), de la barre des menus ont leurs propres menus respectifs.

Éléments de sous-menu

Si un signe “>” apparaît à côté de l'élément d'un menu, ceci indique qu'un sous-menu est disponible. Pour afficher le sous-menu, sélectionnez l'élément souhaité et appuyez sur la touche de votre clavier.

Langue

De nombreuses langues d'utilisation sont disponibles pour l'interface de configuration du BIOS.

Favoris (F3)

Favoris est votre espace personnel à partir duquel vous pouvez aisément accéder et modifier vos éléments de configuration de BIOS favoris.

Consultez la section 3.3 Favoris pour plus de détails.

Contrôle Q-Fan (F6)

La fonctionnalité Q-Fan permet de gérer et de personnaliser les réglages des ventilateurs installés.

Consultez la section 3.2.3 Contrôle Q-Fan pour plus de détails.

Cet assistant vous permet de visualiser et de régler les paramètres d'overclocking du système. Il permet aussi de modifier le mode de fonctionnement SATA de la carte mère (AHCI ou RAID.

Consultez la section 3.2.4 Assistant EZ Tuning pour plus de détails.

Bouton de prise de notes

Ce bouton vous permet de prendre des notes dans le BIOS.

• Cette fonctionnalité ne prend pas en charge les touches ou les raccourcis clavier suivants : touche Suppr et raccourcis copier, couper et coller.
• Seuls les caractères alphanumériques peuvent être utilisés pour la saisie de notes.

Raccourcis

Les touches de navigation permettent de naviguer et sélectionner/modifier les divers éléments disponibles dans l'interface de configuration du BIOS.

Barre de défilement

Une barre de défilement apparaît à droite de l'écran de menu lorsque tous les éléments ne peuvent pas être affichés à l'écran. Utilisez les flèches Haut/Bas ou les touches / de votre clavier pour afficher le reste des éléments.

Aide générale

En haut à droite de l'écran de menu se trouve une brève description de l'élément sélectionné. Utilisez la touche pour faire une capture d'écran du BIOS et l'enregistrer sur un périphérique de stockage amovible.

Champs de configuration

Ces champs affichent les valeurs des éléments de menu. Si un élément est configurable par l'utilisateur, vous pouvez en changer la valeur. Vous ne pouvez pas sélectionner un élément qui n'est pas configurable par l'utilisateur.

Les champs configurables sont surlignés lorsque ceux-ci sont sélectionnés. Pour modifier la valeur d'un champ, sélectionnez-le et appuyez sur la touche Entrée de votre clavier pour afficher la liste des options de configuration disponibles.

Dernières modifications

Un bouton est disponible dans le BIOS pour vous permettre d'afficher les éléments de configuration du BIOS qui ont été récemment modifiés et enregistrés.

3.3 My Favorites (Favoris)

My Favorites est votre espace personnel à partir duquel vous pouvez aisément accéder et modifier vos éléments de configuration de BIOS favoris.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:37 English MyFavorite(F3) Qfan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit Hardware Monitor CPU Frequency Temperature 2400 MHz 66°C RCLK Vcore 100.0 MHz 0.815 V Ratio 24g Memory Frequency Voltage 1333 MHz 1.501 V Capacity 2048 MB Voltage +1.1V +5V 12.096 V 5.080 V +3.3V 3.312 V Last Modified EzMode(F7)→ Version 2.16.1240. Copyright (C) 2014 American Megatrends, Inc.

Ajouter des éléments à la liste des favoris

Pour ajouter un élément fréquemment utilisé à la liste des favoris :

1. Appuyez sur la touche de votre clavier ou cliquez sur po à la liste des menus du BIOS.
2. Sélectionnez le(s) élément(s) de BIOS à ajouter à la liste de vos favoris.
3. Sélectionnez l'un des menus principaux, puis cliquez sur le sous-menu à ajouter à la liste des favoris en cliquant sur l'icône en appuyant sur la touche de votre clavier.

Les éléments suivants ne peuvent pas être ajoutés à la page des favoris :

• Les éléments dotés d'options de sous-menus.
• Les éléments gérés par l'utilisateur comme la langue ou la priorité de démarrage.

• Les éléments fixes tels que la date te l'heure et les informations dédiées au SPD.

• Cliquez sur Exit (Quitter) ou appuyez sur la touche de votre clavier pour quitter la liste des menus du BIOS.

• Les éléments de BIOS sélectionnés seront dès lors disponibles dans la liste de vos favoris.

3.4 Menu Extreme Tweaker

Le menu Extreme Tweaker permet de configurer les éléments liés à l'overclocking.

Prenez garde lors de la modification des éléments du menu Ai Tweaker. Une valeur incorrecte peut entraîner un dysfonctionnement du système.

Les options de configuration de cette section varient en fonction du type de CPU et de modules mémoire installés sur la carte mère.

Faites défiler la page pour afficher plus d'éléments.

Ai Overclock Tuner [Auto]

Permet de sélectionner les options d'overclocking du CPU pour obtenir la fréquence interne désirée. Sélectionnez l'une des options de configuration pré-définies suivantes :

[Auto] Charge les paramètres d'overclocking optimum pour le système.

[Manual] Permet une configuration manuelle des différents éléments d'overclocking.

[X.M.P.] À n'utiliser que si vous avez installé des modules mémoire compatibles avec la technologie eXtreme Memory Profile (X.M.P.). Permet d'optimiser les performances du système.

Les éléments suivants n'apparaissent que si l'option Ai Overclock Tuner est définie sur [Manual].

Filter PLL (Filtrage PLL) [Auto]

Permet de sélectionner un mode BCLK. Options de configuration : [Auto] [Low BCLK Mode] [High BCLK Mode]

Permet d'ajuster la fréquence BCLK pour améliorer les performances du système.

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs est comprise entre 80MHz et 300MHz.

Vérifiez les spécifications de votre processeur avant de modifier la valeur ci-dessous. Une fréquence BCLK trop élevée peut endommager le processeur de manière permanente.

ASUS MultiCore Enhancement [Enabled].

[Auto] Performances maximum lors d'un surfréquençage.

[Disabled] Réglages de ratio par défaut.

Permet une configuration manuelle du ratio des coeurs du processeur.

Options de configuration : [Auto] [Sync All Cores] [Per Core]

Lorsque l'option CPU Core Ratio est définie sur [Per Core], les éléments suivants apparaissent.

1-Core Ratio Limit (Limite du ratio du coeur 1) [Auto]

Permet de définir la limite du ratio Turbo du coeur 1.

[Auto] Applique le ratio Turbo par défaut.

[Manual] Assignation manuelle d'une valeur 1-coeur devant être supérieure ou égale à la valeur 2-coeurs.

2-Core Ratio Limit (Limite du ratio du coeur 2) [Auto]

Permet de définir la limite du ratio Turbo du coeur 2.

[Auto] Applique le ratio Turbo par défaut.

[Manual] Assignation manuelle d'une valeur 2-coeurs devant être supérieure ou égale à la valeur 3-coeurs. La valeur 1-coeur ne doit toutefois pas être définie sur [Auto].

3-Core Ratio Limit (Limite du ratio du coeur 3) [Auto]

Permet de définir la limite du ratio Turbo du coeur 3.

[Auto] Applique le ratio Turbo par défaut.

[Manual] Assignation manuelle d'une valeur 3-coeurs devant être supérieure ou égale à la valeur 4-coeurs. La valeur 1-coeur/2-coeurs ne doit toutefois pas être définie sur [Auto].

4-Core Ratio Limit (Limite du ratio du coeur 4) [Auto]

Permet de définir la limite du ratio Turbo du coeur 4.

[Auto] Applique le ratio Turbo par défaut.

[Manual] Assignation manuelle d'une valeur4-coeurs devant être inférieure ou égale à la valeur 3-coeurs. La valeur 1-coeur/2-coeurs/3-coeurs ne doit toutefois pas être définie sur [Auto].

Min. CPU Cache Ratio (Ratio cache CPU minimum) [Auto]

Détermine le ratio minimum de la partie Uncore du processeur. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La gamme de valeurs varie en fonction du processeur installé.

Max. CPU Cache Ratio (Ratio cache CPU maximum) [Auto]

Détermine le ratio maximum de la partie Uncore du processeur. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La gamme de valeurs varie en fonction du processeur installé.

Internal PLL Overvoltage (Surtension PLL interne) [Auto]

Permet de définir le survoltage PLL interne.

Options de configuration : [Auto] [Enabled] [Disabled]

CPU Ratio Tuner [Auto]

Cet élément permet d'aider à améliorer les résultats d'overclocking des processseurs ne faisant pas parti de la série K. Options de configuration : [Auto] [Enabled] [Disabled]

BCLK Frequency: DRAM Frequency Ratio (Ratio fréquence BCLK / fréquence DRAM) [Auto]

Permet de définir le ratio vitesse de bus CPU / vitesse DRAM.

[Auto] La vitesse DRAM est optimisée de manière automatique.

[100:133] Le ratio vitesse de bus CPU / vitesse DRAM est défini sur 100:133.

[100:100} Le ratio vitesse de bus CPU / vitesse DRAM est défini sur 100:100.

DRAM Frequency (Fréquence mémoire DRAM) [Auto]

Permet de définir la fréquence d'opération de la mémoire. Les options de configuration varient en fonction du réglage de l'élément BCLK Frequency.

Options de configuration : [Auto] [DDR3-800MHz] [DDR3-1066MHz] [DDR3-1333MHz]

Cet élément peut aider à améliorer les résultats de certains tests de performances.

Options de configuration : [Disabled] [Enabled]

Max. CPU Graphics Ratio (Ratio max. de la puce graphique du CPU) [Auto]

Paramètres optimums du ratio. Pour un réglage manuel de cet élément, utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La gamme de valeurs varie en fonction du processeur installé.

CPU Level Up [Auto]

Permet de sélectionner le niveau de CPU désiré. Tous les paramètres pertinents seront réglés automatiquement en fonction de votre sélection.

Les options de configuration de cet élément varient en fonction du type de processeur installé.

EPU Power Saving Mode (Mode d'économies d'énergie EPU) [Disabled]

Permet d'activer ou de désactiver le moteur d'économies d'énergie EPU.

Options de configuration : [Disabled] [Enabled]

DRAM Timing Control (Contrôle du minutage mémoire)

Les sous-éléments de ce menu permettent de définir les options de contrôle du minutage mémoire. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Pour restaurer la valeur par défaut, entrez [auto] avec votre clavier puis appuyez sur .

La modification des valeurs de ce menu peut rendre le système instable ! Si cela se produit, restaurez les valeurs par défaut.

Memory Presets

Cet élément permet de charger un profil de minutage mémoire optimisé pour certains type de modules mémoire. Ces profils sont mis à disposition par l'équipe ROG et peuvent être chargés avant d'effectuer un overclocking ou de modifier les réglages de la mémoire DRAM.

Maximus Tweak [Auto]

[Auto] Sélection automatique du mode le plus approprié.

[Mode 1] Compatibilité mémoire.

DQ Sense Amplifier [Auto]

Options de configuration : [Auto] [+16] - [-29]

DQS Sense Amplifier [Auto]

Options de configuration : [Auto] [+16] - [-29]

CMD Sense Amplifier [Auto]

Options de configuration : [Auto] [+16] - [-29]

DRAM Swizzling Bit 0/1/2/3/4 [Auto]

Les sous-éléments suivants permettent d'améliorer les capacités d'overclocking ainsi que la stabilité de la mémoire DRAM. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Pour restaurer la valeur par défaut, entrez [auto] avec votre clavier puis appuyez sur .

Transmitter Rising Slope [Auto]

Options de configuration : [Auto] [0] - [31]

Les sous-éléments de ce menu affichent l'état des cartes graphiques et des modules mémoire installés. N/A apparaît si aucune carte ou module mémoire n'est installé.

Ne retirez pas le module thermique lors du réglage manuel des paramètres DIGI+ Power Control. Les conditions thermiques doivent être surveillées.

CPU Load-line Calibration (Calibration de ligne de charge du CPU) [Auto]

La Ligne de charge est définie par les spécifications VRM d'Intel® et affecte le voltage du CPU. La tension de fonctionnement du CPU décroît proportionnellement à sa charge. Une ligne de charge élevée signifie un voltage plus élevé et de meilleures performances, mais accroît la température du CPU et du système d'alimentation.

Sélectionnez l'un des 9 niveaux disponibles pour régler la tension d'alimentation du processeur de 0% à 125%.

Le niveau d'amélioration des performances varie en fonction des spécifications du CPU.

(Fréquence de commutation du régulateur de tension du CPU) [Auto]

Cet élément affecte le délai de réponse transitoire du régulateur de tension ainsi que la production thermique des composants. Sélectionnez [Manual] pour obtenir une fréquence plus élevée et délai de réponse transitoire plus rapide.

Options de configuration : [Auto] [Manual]

L'élément suivant n'apparaît que si CPU VRM Switching Frequency est réglé sur [Manual].

Fixed CPU VRM Switching Frequency (Fréquence de commutation fixe) (KHz) [300]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 300KHz et 500KHz par incréments de 50KHz.

VRM Spread Spectrum (Étalage de spectre VRM) [Disabled]

Cet élément n'apparaît que si CPU Voltage Frequency est réglé sur [Auto] et vous permet d'activer l'étalage de spectre pour améliorer la stabilité du système.

CPU Power Phase Control (Contrôle des phases du CPU) [Auto]

Permet de contrôler les phases d'alimentation en fonction de l'utilisation du CPU. Options de configuration : [Auto] [Standard] [Optimized] [Extreme] [Power Phase Response]

Permet de régler la tension de chaque phase d'alimentation du régulateur de tension ainsi que les conditions thermiques.

[T.Probe] Maintient l'équilibre thermique du régulateur de tension.

[Extreme] Maintient l'équilibre électrique du régulateur de tension.

CPU Current Capability (Capacité électrique du CPU) [Auto]

Cet élément permet d'accroître la capacité électrique du CPU pour l'overclocking.

Options de configuration : [100%] [110%] [120%] [130%] [140%]

Sélectionnez une valeur élevée lors d'un overclocking ou si la charge du CPU est élevée.

CPU Input Boot Voltage (Voltage d'entrée du CPU au démarrage) [Auto]

Options de configuration : [Auto] [0.800] - [2.440V]

DRAM Current Capability (Capacités électriques de la DRAM) [100%]

Cet élément permet d'accroître la capacité électrique de la mémoire DRAM pour

l'overclocking. Options de configuration : [100%] [110%] [120%] [130%]

DRAM Switching Frequency (Fréquence de commutation de la DRAM) [Auto]

Permet de régler la fréquence de commutation de la mémoire DRAM. Assignez une fréquence fixe élevée pour accroître la plage d'overclocking ou une valeur moins élevée pour garantir une meilleure stabilité du système. Options de configuration : [Auto] [Manual]

DRAM Power Phase Control

(Contrôle des phases d'alimentation DRAM) [Auto]

[Auto] Réglage automatique.

[Optimized] Chargement du profil d'overclocking optimisé par ASUS.

[Extreme] Utilisation de toutes les phases d'alimentation.

Tweakers' Paradise

Les sous-éléments de ce menu permettent de régler certains paramètres d'affichage.

BCLK Tuning

VCCIN Shadow Voltage [Auto]

Options de configuration : [Auto] [0.800] - [2.440V]

Les sous-éléments suivants permettent de régler le ratio et certaines autres fonctionnalités du CPU.

Enhanced Intel SpeedStep Technology (Technologie EIST) [Enabled]

Permet d'activer ou de désactiver la technologie EIST (Enhanced Intel® SpeedStep Technology).

[Disabled] Désactive cette fonction.

[Enabled] Le système d'exploitation ajuste dynamiquement le voltage et la fréquence noyau du CPU pouvant aider à réduire la consommation électrique et la chaleur émise par le processeur.

Turbo Mode (Mode Turbo) [Enabled]

Cet élément n'apparaît que si l'option Enhanced Intel SpeedStep Technology est réglée sur [Enabled].

[Enabled] Les coeurs du CPU fonctionnent plus vite sous certaines conditions.

[Disabled] Désactive cette fonction.

Les éléments suivants n'apparaissent que si l'option Turbo Mode est définie sur [Enabled].

Turbo Mode Parameters (Paramètres du mode Turbo)

Long Duration Package Power Limit [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 1W et 4096W.

Package Power Time Window [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 1 et 127 seconde(s).

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 1W et 4096W.

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.125 et 1023.875 par incréments de 0.125.

(Fréquence de commutation de l'alimentation interne du processeur)

Frequency Tuning Mode (Mode de réglage de la fréquence) [Auto]

Permet d'accroître ou décroître la fréquence de commutation du régulateur de tension interne. Entrez une valeur faible pour économiser de l'énergie ou une valeur élevée pour améliorer la stabilité des tensions. Lorsque cet élément est réglé sur [+] ou [-] , l'élément

Frequency Tuning Offset apparaît, pour vous permettre de régler un pourcentage compris entre 0% et 6%.

CPU Internal Power Fault Control (Contrôle de perte de courant du processeur)

Thermal Feedback (Rétroaction thermique) [Auto]

Autorise le système à prendre des mesures préventives et exécutées par le processeur lorsque les conditions thermiques du régulateur de tension externe excèdent le seuil limite. Options de configuration : [Auto] [Disabled] [Enabled]

CPU Integrated VR Fault Management (Gestion du régulateur de tension intégré du processeur) [Auto]

Désactivez cet élément pour éviter de déclencher le régulateur de tension pleinement intégré lors de la modification des paramètres d'alimentation du processeur. Il est recommandé de désactiver cet élément lors d'un overclocking. Options de configuration : [Auto] [Disabled] [Enabled]

CPU Internal Power Configuration (Configuration de l'alimentation interne du processeur)

CPU Integrated VR Efficiency Management (Efficacité du régulateur de tension intégré du processeur) [Auto]

Permet d'améliorer les économies d'énergie lorsque le processeur est en état de faible alimentation. Désactivez cet élément pour que le régulateur de tension du processeur fonctionne constamment à plein régime. Options de configuration : [Auto] [High Performance] [Balanced]

Power Decay Mode (Mode de déclin de l'alimentation) [Auto]

Permet d'améliorer les économies d'énergie au niveau du régulateur de tension pleinement intégré lorsque le processeur bascule en état de faible alimentation. Options de configuration : [Auto] [Disabled] [Enabled]

Idle Power-in Response [Auto]

Options de configuration : [Auto] [Regular] [Fast]

Idle Power-out Response [Auto]

Options de configuration : [Auto] [Regular] [Fast]

Power Current Slope (Pente du courant d'alimentation) [Auto]

Options de configuration : [Auto] [LEVEL -4] - [LEVEL 4]

Power Current Offset (Décalage du courant d'alimentation) [Auto]

Permet d'accroître ou décroître la courant de sortie détecté par le processeur. Options de configuration : [Auto] [100%] [87.5%] [75.0%] [62.5%] [50.0%] [37.5%] [25.0%] [12.5%] [0%] [-12.5%] [-25.0%] [-37.5%] [-50.0%] [-62.5%] [-75.0%] [-87.5%] [-100%]

Power Fast Ramp Response [Auto]

Options de configuration : [Auto] [0.00] - [1.50]

(Gestion d'économies d'énergie de l'alimentation interne du processeur)

(Seuil d'économies d'énergie de niveau 1) [Auto]

Une valeur faible offre une tolérance d'overclocking suffisante pour améliorer le potentiel de surfréquençage. Une valeur élevée améliore l'économie d'énergie. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0A et 80A par incréments de 1Amp.

(Seuil d'économies d'énergie de niveau 2) [Auto]

Une valeur faible offre une tolérance d'overclocking suffisante pour améliorer le potentiel de surfréquençage. Une valeur élevée améliore l'économie d'énergie. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0A et 50A par incréments de 1Amp.

(Seuil d'économies d'énergie de niveau 3) [Auto]

Une valeur faible offre une tolérance d'overclocking suffisante pour améliorer le potentiel de surfréquençage. Une valeur élevée améliore l'économie d'énergie. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0A et 30A par incréments de 1Amp.

Fully Manual Mode (Mode manuel complet) [Disabled]

Permet de régler les tensions intégrées du processeur fixes.

Options de configuration : [Enabled] [Disabled]

CPU Core Voltage (Tension du coeur de processeur) [Auto]

Détermine la tension de chacun des coeurs du processeur. Augmentez la tension si vous avez défini une fréquence du coeur de processeur élevée. La fourchette de valeur est comprise entre 1.050000V et 2.200000V par incréments de 0.003125V.

Options de configuration : [Auto] [Manual Mode] [Offset Mode]

L'élément suivant n'apparaît que si CPU Core Voltage est réglé sur [Manual Mode].

(Dépassement de tension du coeur de processeur) [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Les éléments suivants n'apparaissent que si CPU Core Voltage est réglé sur [Offset Mode].

Offset Mode Sign (Signe de décalage) [+]

[+] Décalage de la tension par valeur positive.

[-] Décalage de la tension par valeur négative.

CPU Cache Voltage (Tension de la mémoire cache du processeur) [Auto]

Détermine la tension de la partie Uncore du processeur (mémoire cache incluse). La fourchette de valeur est comprise entre 0.001V et 1.920V par incréments de 0.001V.

Options de configuration : [Auto] [Manual Mode] [Offset Mode]

L'élément suivant n'apparaît que si CPU Cache Voltage est réglé sur [Manual Mode].

CPU Cache Voltage Override (Dépassement de tension de la mémoire cache du processeur) [Auto]

La valeur d'usine du processeur est celle utilisée par défaut. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Les éléments suivants n'apparaissent que si CPU Cache Voltage est réglé sur [Offset Mode].

Offset Mode Sign (Signe de décalage) [+]

[+] Décalage de la tension par valeur positive.

[-] Décalage de la tension par valeur négative.

CPU Graphics Voltage (Tension du iGPU de processeur) [Auto]

Détermine la tension de la puce graphique intégré au processeur (iGPU). Augmentez la tension si vous avez défini une fréquence iGPU élevée. Options de configuration : [Auto] [Manual Mode] [Offset Mode] [Adaptive Mode]

• L'élément suivant n'apparaît que si CPU Cache Voltage est réglé sur [Manual Mode].

- L'option [Adaptive Mode] n'est disponible que pour certains types de processeurs.

CPU Graphics Voltage Override (Dépassement de tension du GPU dédié de processeur) [Auto]

La valeur d'usine du processeur est celle utilisée par défaut. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

L'élément suivant n'apparaît que si CPU Graphics Voltage est réglé sur [Offset Mode].

Offset Mode Sign (Signe de décalage) [+]

[+] Décalage de la tension par valeur positive.

[-] Décalage de la tension par valeur négative.

CPU Graphics Voltage Offset (Décalage de la tension de l'iGPU) [Auto]

La valeur d'usine du processeur est celle utilisée par défaut. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

La valeur d'usine du processeur est celle utilisée par défaut. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.001V et 1.920V par incréments de 0.001V.

CPU System Agent Voltage Offset Mode Sign (Signe de décalage de la tension de l'agent système) [+]

[+] Décalage de la tension par valeur positive.
[-] Décalage de la tension par valeur négative.

CPU System Agent Voltage Offset (Décalage de la tension de l'agent système) [Auto]

Détermine la tension de l'agent système, y compris le contrôleur PCI-E et le blo d'alimentation. Augmentez la tension si vous avez défini une fréquence DRAM élevée. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.001V et 0.999V par incréments de 0.001V.

CPU Analog I/O Voltage Offset Mode Sign (Signe de décalage de la tension du contrôleur d'E/S analogique) [+]

[+] Décalage de la tension par valeur positive.
[-] Décalage de la tension par valeur négative.

CPU Analog I/O Voltage Offset (Décalage de la tension du contrôleur d'E/S analogique) [Auto]

Détermine la tension de la partie analogique du contrôleur d'E/S du processeur. La valeur d'usine du processeur est celle utilisée par défaut. Augmentez la tension si vous avez défini une fréquence DRAM élevée. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.001V et 0.999V par incréments de 0.001V.

CPU Digital I/O Voltage Offset Mode Sign (Signe de décalage de la tension du contrôleur d'E/S numérique) [+]

[+] Décalage de la tension par valeur positive.
[-] Décalage de la tension par valeur négative.

CPU Digital I/O Voltage Offset (Décalage de la tension du contrôleur d'E/S numérique) [Auto]

Détermine la tension de la partie numérique du contrôleur d'E/S du processeur. La valeur d'usine du processeur est celle utilisée par défaut. Augmentez la tension si vous avez défini une fréquence DRAM élevée. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.001V et 0.999V par incréments de 0.001V.

Lors d'un overclocking, réglez cet élément sur [Enabled]. La désactivation de cette élément empêche le processeur de communiquer avec le régulateur de tension externe.

Options de configuration : [Auto] [Disabled] [Enabled]

Les éléments suivants n'apparaissent que si SVID Support est réglé sur [Auto] ou [Enabled].

Initial CPU Input Voltage (Tension d'entrée initiale du processeur) [Auto]

Détermine la tension d'entrée du processeur telle que fournie par le régulateur de tension externe. La valeur d'usine du processeur est celle utilisée par défaut. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.800V et 2.440V par incréments de 0.010V.

Eventual CPU Input Voltage (Tension d'entrée du CPU éventuelle) [Auto]

Détermine la tension d'entrée du processeur éventuelle. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.800V et 2.440V par incréments de 0.010V.

DRAM Voltage (Tension DRAM) [Auto]

Détermine la tension DRAM. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 1.20V et 2.4V par incréments de 0.005V.

Selon les spécifications pour processeurs Intel ^® , l'installation de modules mémoire fonctionnant à un voltage supérieur à 1.65V peut endommager le CPU. Il est recommandé d'installer des modules mémoire nécessitant un voltage inférieur à 1.65V.

PCH Core Voltage (Tension de noyau PCH) [Auto]

Détermine la tension Vcore du hub PCH (Platform Controller Hub). Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.70V et 1.80V par incréments de 0.00625.

• Les valeurs de certains éléments apparaissent de différentes couleurs pour indiquer le niveau risque encouru en fonction du voltage utilisé.
• Le système peut nécessiter une meilleure solution de refroidissement pour fonctionner de manière stable lors de l'utilisation de voltages élevés.

PCH VLX Voltage (Tension VLX PCH) [Auto]

Détermine la tension I/O du hub PCH (Platform Controller Hub). Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0. 80000 V et 2.0000V par incréments de 0.00625.

VTTDDR Voltage(Tension VTTDDR) [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.6000V et 1.4000V par incréments de 0.0125V.

DRAM CTRL REF Voltage [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.395x et 0.630x par incréments de 0.005x. Différents ratios peuvent améliorer les performances d'overclocking de la DRAM.

Une valeur proche de la valeur par défaut 0.500000x est recommandé.

DRAM DATA REF Voltage on CHA/B [Auto]

Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.395x et 0.630x par incréments de 0.005x. Différents ratios peuvent améliorer les performances d'overclocking de la DRAM.

Une valeur proche de la valeur par défaut 0.500000x est recommandé.

CPU Spread Spectrum (Étalage de spectre du CPU) [Auto]

[Auto] Configuration automatique.

[Disabled] Permet d'accroître les capacités d'overclocking de la fréquence BCLK.

[Enabled] À définir sur [Enabled] pour activer le contrôle des perturbations électromagnétiques.

Permet d'activer ou de désactiver la restauration BCLK.

Options de configuration : [Enabled] [Disabled] [Ignore]

L'écran du menu Main apparaît lors de l'utilisation de l'interface Advanced Mode du BIOS. Ce menu offre une vue d'ensemble des informations de base du système et permet de régler la date, l'heure, la langue et les paramètres de sécurité du système.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:39 English MyFavorite(F3) Qtan Control(F6) EZ Tuning Wizard(F11) Quick Note(F5) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit BIOS Information BIOS Version 0204 x64 Build Date 04/08/2014 IROG1 Version RGE1-Z97-0118 IROG2 Version RGE2-Z97-0204 IROG3 Version MKEY-Z97-0123 ME Version 9.1.1.1000 PCH Stepping 00/A0 CPU Information Intel(R) Celeron(R) CPU G1820T @ 2.40GHz Speed 2409 MHz Memory Information Total Memory 2048 MB (DDR3) Memory Frequency 1333 MHz Language English System Date 03/02/2009 Choose the default language. Hardware Monitor CPU Frequency Temperature 2400 MHz 66°C BCLK Vcore 100.0 MHz 0.816 V Ratio 24x Memory Frequency Voltage 1333 MHz 1.501 V Capacity 2048 MB Voltage +1.2V +5V 12.006 V 5.080 V +3.3V 3.312 V

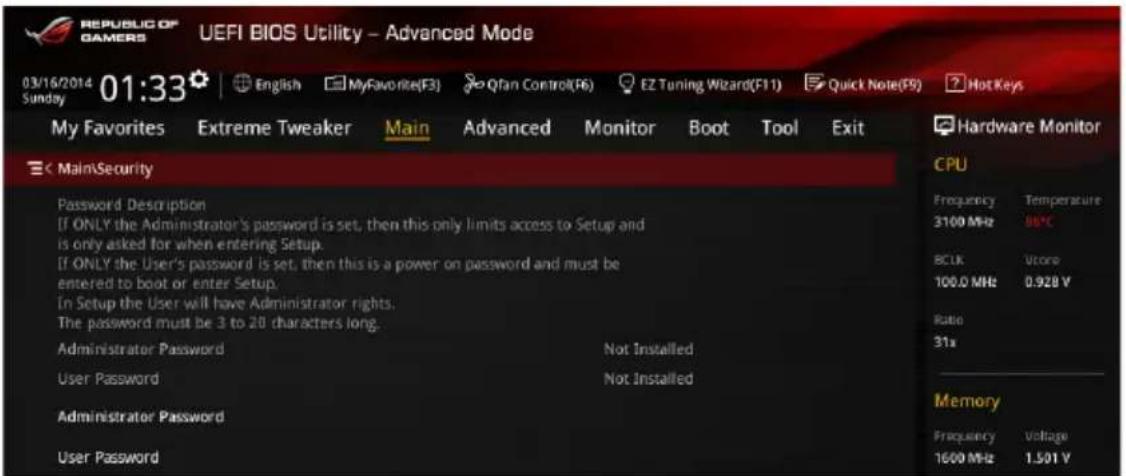

Security (Sécurité)

Ce menu permet de modifier les paramètres de sécurité du système.

• Si vous avez oublié le mot de passe d'accès au BIOS, vous pouvez le réinitialiser en effaçant la mémoire CMOS. Voir section 1.2.6 Boutons et interrupteurs embarqués pour plus de détails.
• Les éléments Administrator (Administrateur) ou User Password (Mot de passe utilisateur) affichent la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, ces éléments affichent Installed (Installé).

Administrator Password (Mot de passe administrateur)

Si vous avez défini un mot de passe administrateur, il est fortement recommandé d'utiliser ce mot de passe lors de l'accès au système. Sinon, il se peut que certains éléments du BIOS ne puissent pas être modifiés.

Pour définir un mot de passe administrateur :

1. Sélectionnez l'élément Administrator Password (Mot de passe administrateur) et appuyez sur la touche de votre clavier.

2. Dans le champ Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche de votre clavier.

3. Confirmez le mot de passe.

Pour modifier le mot de passe administrateur :

1. Sélectionnez l'élément Administrator Password (Mot de passe administrateur) et appuyez sur la touche de votre clavier.
2. Dans le champ Enter Current Password (Entrer le mot de passe actuel), entrez votre mot de passe, puis appuyez sur la touche de votre clavier.
3. Dans le champ Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche de votre clavier.
4. Confirmez le mot de passe.

Pour effacer le mot de passe administrateur, suivez les mêmes étapes que lors de la modification du mot de passe, mais appuyez sur lorsqu'il vous est demandé de créer/confirmer le mot de passe. Une fois terminé, l'élément Administrator Password (Mot de passe administrateur) en haut de l'écran affiche la valeur Not Installed (Non défini).

User Password (Mot de passe utilisateur)

Si vous avez défini un mot de passe utilisateur, la saisie de ce dernier est requise pour accéder au système. L'élément User Password (Mot de passe utilisateur) apparaissant en haut de l'écran affiche la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, cet élément affiche la valeur Installed (Installé).

Pour définir un mot de passe utilisateur :

1. Sélectionnez l'élément User Password (Mot de passe utilisateur) et appuyez sur la touche de votre clavier.
2. Dans le champ Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche de votre clavier.
3. Confirmez le mot de passe.

Pour modifier un mot de passe utilisateur :

1. Sélectionnez l'élément User Password (Mot de passe utilisateur) et appuyez sur la touche de votre clavier.
2. Dans le champ Enter Current Password (Entrer le mot de passe actuel), entrez votre mot de passe, puis appuyez sur la touche de votre clavier.
3. Dans le champ Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche de votre clavier.
4. Confirmez le mot de passe.

Pour effacer le mot de passe utilisateur, suivez les mêmes étapes que lors de la modification du mot de passe, mais appuyez sur lorsqu'il vous est demandé de créer/confirmer le mot de passe. Une fois terminé, l'élément User Password (Mot de passe utilisateur) en haut de l'écran affiche la valeur Not Installed (Non défini).

3.6 Menu Advanced (Avancé)

Le menu Advanced permet de modifier certains paramètres du CPU et d'autres composants du système.

Prenez garde lors de la modification des paramètres du menu Advanced. Des valeurs incorrectes risquent d'entraîner un mauvais fonctionnement du système.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:39 English MyFavorite(F3) Qian Control(F6) EZ Tuning Wizard(F11) Quick Note(F3) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit Hardware Monitor CPU Frequency Temperature 2400 MHz 66°C BCLK Vcore 100.0 MHz 0.816 V Ratio 24x Memory Frequency Voltage 1333 MHz 1.501 V Capacity 2048 MB Voltage +12V +5V 12.096 V 5.080 V +3.3V 3.312 V CPU Configuration i Last Modified ExMode(F7)→ Version 2.16.1240. Copyright (C) 2014 American Megatrends, Inc.

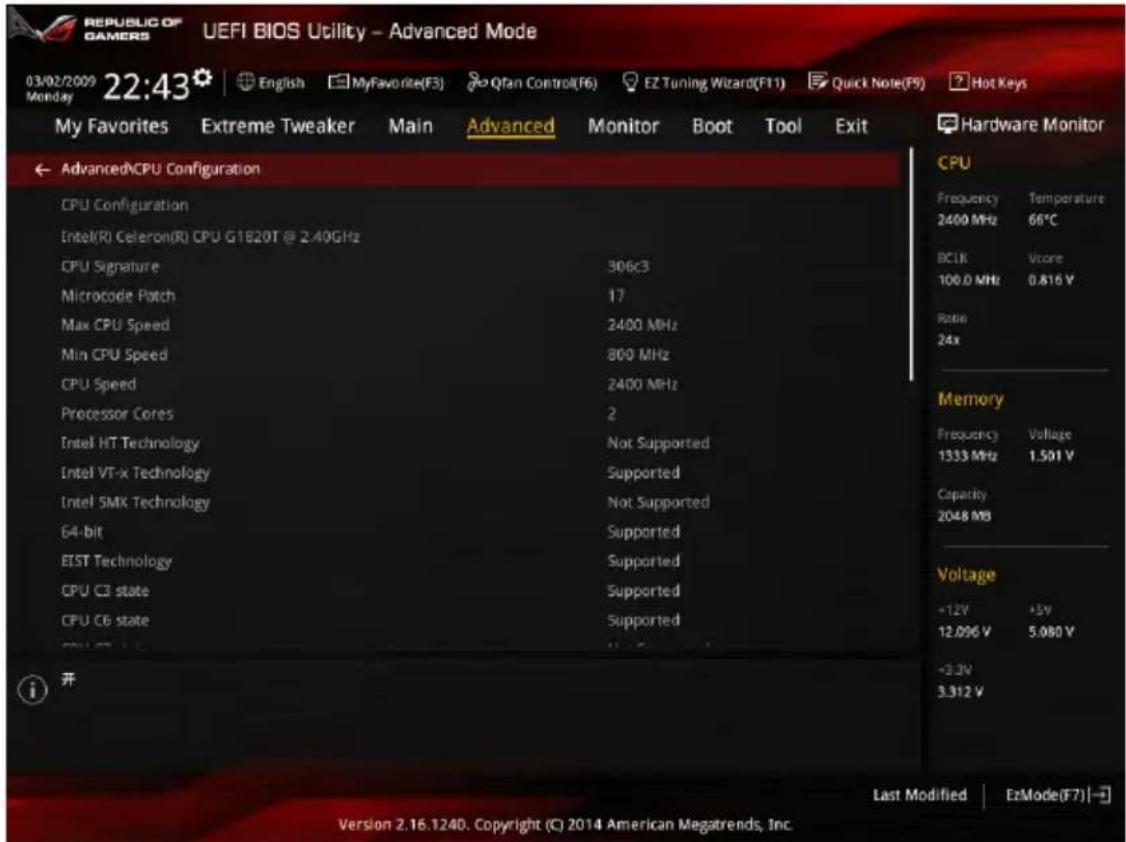

3.6.1 CPU Configuration (Configuration du CPU)

Les éléments de menu affichent les informations CPU auto-détectées par le BIOS.

Les éléments apparaissant sur cet écran peuvent varier selon le type de CPU installé.

[Enabled] Permet de réduire la fréquence d'horloge d'un CPU en surchauffe.

[Disabled] Désactive la fonction de surveillance thermique du CPU.

Active Processor Cores (Coeurs de processeur actifs) [All]

Nombre de coeurs de processeur actifs. Options de configuration : [All] [1] [2] [3]

Limit CPUID Maximum (Limiter le CPUID maximum) [Disabled]

[Enabled] Permet aux systèmes d'exploitation hérités de démarrer même s'ils ne prennent pas en charge les fonctions CPUID avancées.

[Disabled] Désactive cette fonction.

Execute Disable Bit [Enabled]

Cette fonctionnalité permet d'éviter certaines classes d'attaques de dépassement de mémoire tampon lorsque celle-ci est combinée à certains systèmes d'exploitation (SuSE Linux 9.2, RedHat Enterprise 3 Update 3). Options de configuration : [Disabled] [Enabled]

Intel(R) Virtualization Technology (Technologie de virtualisation Intel) [Disabled]

[Enabled] Autorise une plate-forme matérielle à exécuter plusieurs systèmes d'exploitation séparément et de manière simultanée.

[Disabled] Désactive cette option.

Hardware Prefetcher (L2 Cache) [Enabled]

[Enabled] Active la fonction Hardware Prefetcher.

[Disabled] Désactive cette option.

Détermine l'état de performance réglé par le BIOS avant l'initialisation du système d'exploitation. Options de configuration : [Max Non-Turbo Performance] [Max Battery] [Turbo Performance]

Dynamic Storage Accelerator (Accélérateur de stockage dynamique) [Disabled]

Active ou désactive cette fonctionnalité pour les configurations C State.

Options de configuration : [Enabled] [Disabled]

CPU Power Management Configuration (Configuration de la gestion de l'alimentation du CPU)

Les éléments de ce menu permettent de régler les fonctionnalités d'alimentation du CPU.

Enhanced Intel SpeedStep Technology (Technologie EIST) [Enabled]

Permet d'activer ou de désactiver la technologie EIST (Enhanced Intel® SpeedStep Technology).

[Disabled] Le CPU fonctionne sur sa vitesse par défaut.

[Enabled] La vitesse du CPU est contrôlée par le système d'exploitation.

Turbo Mode (Mode Turbo) [Enabled]

Permet d'activer ou de désactiver la technologie Intel® Turbo Mode.

[Enabled] Permet aux coeurs du processeurs de fonctionner plus rapidement sous certaines conditions.

[Disabled] Désactive cette fonction.

CPU C States (État C-State du processeur)

Détermine l'état des C-States du processeur.

Options de configuration : [Auto] [Enabled] [Disabled]

Les éléments suivants n'apparaissent que si CPU C States est réglé sur [Enabled].

Enhanced C1 state (État C1 amélioré) [Enabled]

Permet au processeur de réduire sa consommation électrique lorsque le système est inactif. Options de configuration : [Enabled] [Disabled]

CPU C3 Report (Envoi de rapport C3) [Enabled]

Active ou désactive le report d'état C3 du CPU au système d'exploitation.

Options de configuration : [Enabled] [Disabled]

CPU C6 Report (Envoi de rapport C3) [Enabled]

Active ou désactive le report d'état C6 du CPU au système d'exploitation.

Options de configuration : [Enabled] [Disabled]

Détermine la latence de l'état C6.

Options de configuration : [Short] [Long]

CPU C7 Report (Envoi de rapport C7) [CPU C7s]

Active ou désactive le report d'état C7 du CPU au système d'exploitation.

Options de configuration : [Disabled] [CPU C7] [CPU C7s]

Détermine la latence de l'état C7.

Options de configuration : [Short] [Long]

Détermine l'état d'activation des différents états C-State.

Options de configuration : [Auto] [Enabled] [C0/C1] [C2] [C3] [C6] [CPU C7] [CPU C7s]

3.6.2 PCH Configuration (Configuration PCH)

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:44 English MyFavorite(F3) Qfan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit Advanced\PCH Configuration Intel PCH SKU Name 297 PCI Express Configuration Intel Rapid Start Technology Intel Smart Connect Technology High Precision Event Timer Configuration High Precision Timer Enabled Hardware Monitor CPU Frequency Temperature 2400 MHz 66°C BCLK Vccr 100.0 MHz 0.816 V Ratio 24x Memory

Permet de configurer certains paramètres des slots PCI Express.

PCI-E Speed (Vitesse PCI-E) [Auto]

Détermine la vitesse des slots PCI Express.

Options de configuration : [Auto] [Gen1] [Gen2]

Intel Rapid Start Technology (Technologie Intel Rapid Start) [Disabled]

Permet d'activer ou de désactiver la technologie Intel® Rapid Start.

Intel (R) Rapid Start Technology (Technologie Intel Rapid Start) [Disabled]

Options de configuration : [Disabled] [Enabled]

Les éléments suivants n'apparaissent que si l'option Intel(R) Rapid Start Technology est réglée sur [Enabled].

Cette option permet la prise de la technologie Intel® Rapid Start pour les partitions de petite taille. Options de configuration : [Enabled] [Disabled]

Entrez la valeur déterminant la taille de la partition additionnelle. Sur [0], le système vérifie si la taille de la partition est suffisante pour la mise en veille S3.

Veuillez vous assurer que la taille de la partition dédiée à la mise en mémoire cache est supérieure au montant de mémoire système installée

Hybrid Hard Disk Support [Disabled]

Détermine l'état de la prise en charge de disques hybrides.

Options de configuration : [Enabled] [Disabled]

Permet d'activer ou de désactiver la technologie Intel® Smart Connect.

Options de configuration : [Enabled] [Disabled]

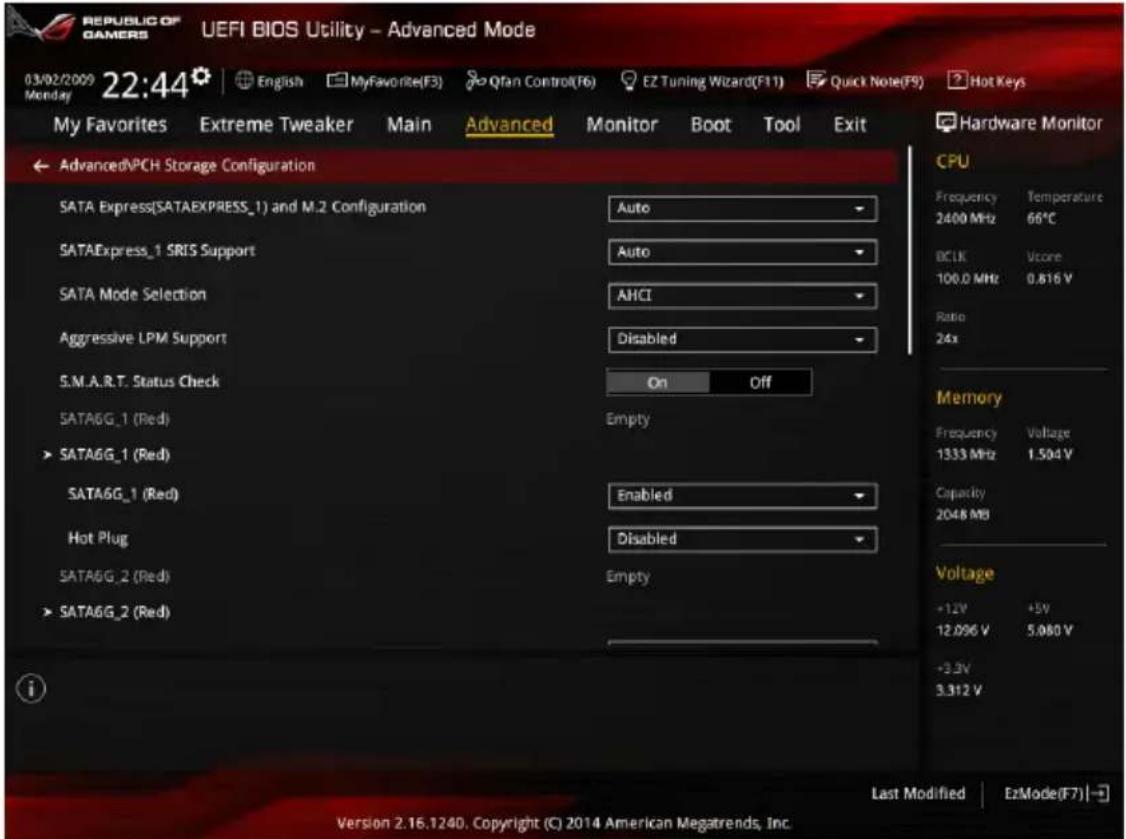

3.6.3 PCH Storage Configuration (Configuration de stockage)

Lors de l'accès au BIOS, celui-ci détecte automatiquement la présence des périphériques SATA. Ces éléments affichent Not Present si aucun lecteur SATA n'est installé dans le système.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:44 English MyFavorite(F3) Qfan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit AdvancedMPCH Storage Configuration SATA Express(SATAEXPRESS_1) and M.2 Configuration Auto SATAExpress_1 SRIS Support Auto SATA Mode Selection AHCI Aggressive LPM Support Disabled S.M.A.R.T. Status Check On Off SATA6G_1 (Red) Empty >SATA6G_1 (Red) SATA6G_1 (Red) Enabled Hot Plug Disabled SATA6G_2 (Red) Empty >SATA6G_2 (Red) Last Modified EzMode(F7)→ Frequency Temperature 2400 MHz 66°C BCLK Vicore 100.0 MHz 0.816 V Ratio 24x Memory Frequency Voltage 1333 MHz 1.504 V Capacity 2048 MB Voltage +12V +5V 12.096 V 5.080 V +3.3V 3.312 V Version 2.16.1240. Copyright (C) 2014 American Megatrends, Inc.

SATA Express(SATAEXPRESS\_1) and M.2 Configuration (Configuration SATA Express et M.2) [Auto]

Cet élément permet de régler le processus de détection automatique des dispositifs SATA Express et M.2.

[Auto] Le système détecte automatiquement les lecteurs SATA Express et M.2 et attribue une plus haute priorité à la bande passante de l'interface SATA Express. Les lecteurs connectés fonctionneront ensuite en mode PCIe (en priorité) ou en mode SATA. Les lecteurs SATA sont disponibles si aucun dispositif SATA Express ou M.2 n'est disponible.

[SATA Express] Le système attribue une plus haute priorité à la bande passante de l'interface SATA Express. L'interface M.2 est désactivée.

[M.2] Le système attribue une plus haute priorité à la bande passante de l'interface M.2 Socket 3. L'interface SATA Express est désactivée.

SATA Mode Selection (Sélection de mode SATA) [AHCI]

Détermine le mode de configuration SATA.

[Disabled] Désactive la fonctionnalité SATA.

[IDE] Utilisez ce mode si vous souhaitez configurer des disques durs Serial ATA comme périphériques de stockage physiques PATA.

[AHCI] Si vous souhaitez que les disques durs Serial ATA utilisent la fonction AHCI (Advanced Host Controller Interface), réglez cet élément sur [AHCI]. L'interface AHCI autorise le pilote de stockage embarqué d'activer des fonctionnalités SATA avancée permettant d'améliorer les performances de stockage quelque soit la charge du système en laissant au disque le soin d'optimiser en interne l'ordre des commandes.

[RAID] Utilisez ce mode si vous souhaitez créer un volume RAID à partir de disques durs SATA.

Les éléments suivants n'apparaissent que si l'option SATA Mode Selection est réglée sur [RAID].

Alternate ID (Identifiant alternatif) [Disabled]

Cet élément permet au système de rapporter l'identifiant alternatif d'un lecteur SATA.

Options de configuration : [Disabled] [Enabled]

S.M.A.R.T. Status Check (Vérification d'état S.M.A.R.T.) [On]

La technologie S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) permet de surveiller l'état des disques. Lorsqu'une erreur de lecture/écriture survient sur un disque dur, cette fonction permet l'affichage d'un message d'avertissement lors du POST. Options de configuration : [On] [Off]

Cet élément permet d'activer ou désactiver les connecteurs SATA de manière individuelle. Options de configuration : [Disabled] [Enabled]

Hot Plug (Branchement à chaud) [Disabled]

Cet élément n'apparaît que si l'option SATA Mode Selection a été réglée sur [AHCI] ou [RAID] et permet d'activer ou de désactiver la prise en charge du branchement à chaud pour les lecteurs SATA. Options de configuration : [Disabled] [Enabled].

3.6.4 System Agent Configuration (Configuration d'agent système)

REPUBLIC OF UEFI BIOS Utility - Advanced Mode 03/02/2009 22:45 English MyFavorite(F3) Qtan Control(F6) EZ Tuning Wizard(F11) Quick Note(P9) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit Hardware Monitor AdvancedSystem Agent Configuration System Agent Bridge Name Haswell > Graphics Configuration > DMI Configuration > NB PCI-E Configuration > Memory Configuration CPU Frequency Temperature 2400 MHz 56°C BCLK Vccro 100.0 MHz 0.816 V Ratio 24x Memory Frequency Voltage 1333 MHz 1.504 V

Graphics Configuration (Configuration graphique) [Auto

Permet de sélectionner l'affichage principal pour la puce graphique dédiée et le processeur graphique des cartes graphiques installées.

Primary Display (Affichage principal) [Auto]

Permet de définir le contrôleur graphique primaire sur la puce graphique dédiée ou le processeur graphique des cartes graphiques installées.

Options de configuration : [Auto] [CPU Graphics] [PCIE]

Autorise le multi-affichage par le biais des ports vidéo gérés par la puce graphique dédiée. La mémoire système allouée au GPU dédié est fixée sur 64 Mo.

Options de configuration : [Disabled] [Enabled]

DMI Configuration (Configuration DMI)

Ces éléments vous permettent de configurer divers paramètres de l'interface DMI (Desktop Management Interface).

DMI Gen 2 [Auto]

Options de configuration : [Auto] [Enabled] [Disabled]

NB PCI-E Configuration (Configuration PCI-E du NorthBridge)

Permet de configurer les paramètres des slots PCI Express gérés par le NorthBridge.

PCI-E\_X16\_1/2 Link Speed

(Vitesse de lien du slot PCI-E_X16_1/2) [Auto]

Options de configuration : [Auto] [Gen1] [Gen2] [Gen3]

Memory Configuration (Configuration de la mémoire)

Ces éléments vous permettent de configurer certains paramètres liés à la mémoire.

Memory Remap (Remappage mémoire) [Enabled]

Permet de remapper la mémoire excédante (supérieure à 4 Go).

Options de configuration : [Enabled] [Disabled]

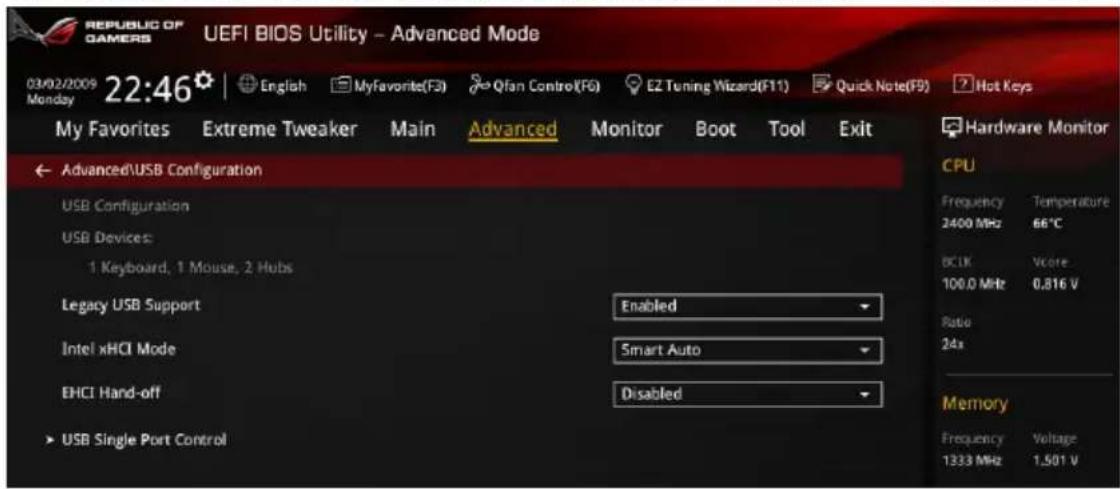

Les éléments de ce menu vous permettent de modifier les fonctions liées à l'interface USB

L'élément USB Devices affiche les valeurs auto-détectées. Si aucun périphérique USB n'est détecté, l'élément affiche None.

Legacy USB Support (Support USB hérité) [Enabled]

[Enabled] Active le support des périphériques USB pour les systèmes d'exploitation hérités.

[Disabled] Les périphériques USB ne peuvent être utilisés que sous le BIOS.

[Auto] Permet au système de détecter la présence de périphériques USB au démarrage. Si un périphérique USB est détecté, le mode hérité du contrôleur USB est activé. Si aucun périphérique USB n'est détecté, le mode hérité du contrôleur USB est désactivé.

Intel xHCI Mode (Mode xHCI Intel) [Smart Auto]

[Auto] Maintient la dernière opération du contrôleur xHCI dans le système d'exploitation.

[Smart Auto] Active l'opération du contrôleur xHCI.

[Enabled] Active le contrôleur xHCI.

[Disabled] Désactive le contrôleur xHCI.

EHCI Hand-off [Disabled]

[Enabled] Permet la prise en charge des systèmes d'exploitation sans fonctionnalité EHCl Hand-Off.

[Disabled] Désactive cette fonction.

USB Single Port Control (Gestion individuelle des ports USB)

Détermine l'état individuel de chacun des ports USB.

Consultez la section 1.2.2 Diagramme de la carte mère pour visualiser l'emplacement de chacun des connecteurs/ports USB de la carte mère.

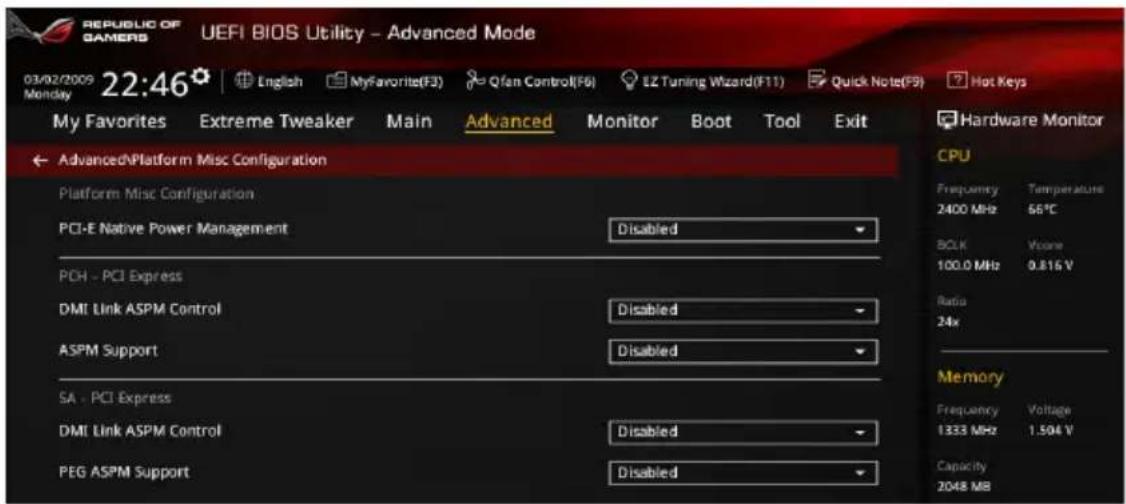

3.6.6 Platform Misc Configuration (Paramètres de plate-forme)

Les éléments de ce menu permettent de configurer les fonctionnalités propres à la plate-forme utilisée.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:46 English MyFavorite(F3) Qfan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit Hardware Monitor AdvancedPlatform Misc Configuration Platform Misc Configuration PCI-E Native Power Management Disabled PCH - PCI Express DMI Link ASPM Control Disabled ASPM Support Disabled SA - PCI Express DMI Link ASPM Control Disabled PEG ASPM Support Disabled CPU Frequency Temperature 2400 MHz 65°C BCLK Volume 100.0 MHz 0.816 V Ratio 24x Memory Frequency Voltage 1333 MHz 1.504 V Capacity 2048 MB

PCI Express Native Power Management (Gestion d'alimentation native PCI Express) [Disabled]

Permet d'améliorer la fonctionnalité d'économies d'énergie dédiée aux slots PCI Express et effectuer les opérations ASPM sous le système d'exploitation.

Options de configuration : [Disabled] [Enabled]

L'élément suivant n'apparaît que si PCI Express Native Power Management est réglé sur [Enabled].

Native ASPM (Support ASPM natif) [Disabled]

[Enabled] Le système d'exploitation gère la prise en charge ASPM.

[Disabled] Le BIOS gère la prise en charge ASPM.

PCH - PCI Express

DMI Link ASPM Control (Contrôle ASPM du lien DMI) [Disabled]

État de la gestion ASPM (Active State Power Management) du lien DMI du Northbridge et du Southbridge. Options de configuration : [Disabled] [Enabled]

Détermine l'état de la fonction ASPM.

DMI Link ASPM Control (Contrôle ASPM du lien DMI) [Disabled]

État de la gestion ASPM (Active State Power Management) du lien DMI du Northbridge et du Southbridge. Options de configuration : [Disabled] [L0s] [L1] [L0sL1]

Détermine l'état ASPM des périphériques.

Options de configuration : [Disabled] [L0s] [L1] [L0sL1] [Auto]

PEG ASPM Support [Disabled]

Options de configuration : [Disabled] [L0s] [L1] [L0sL1] [Auto]

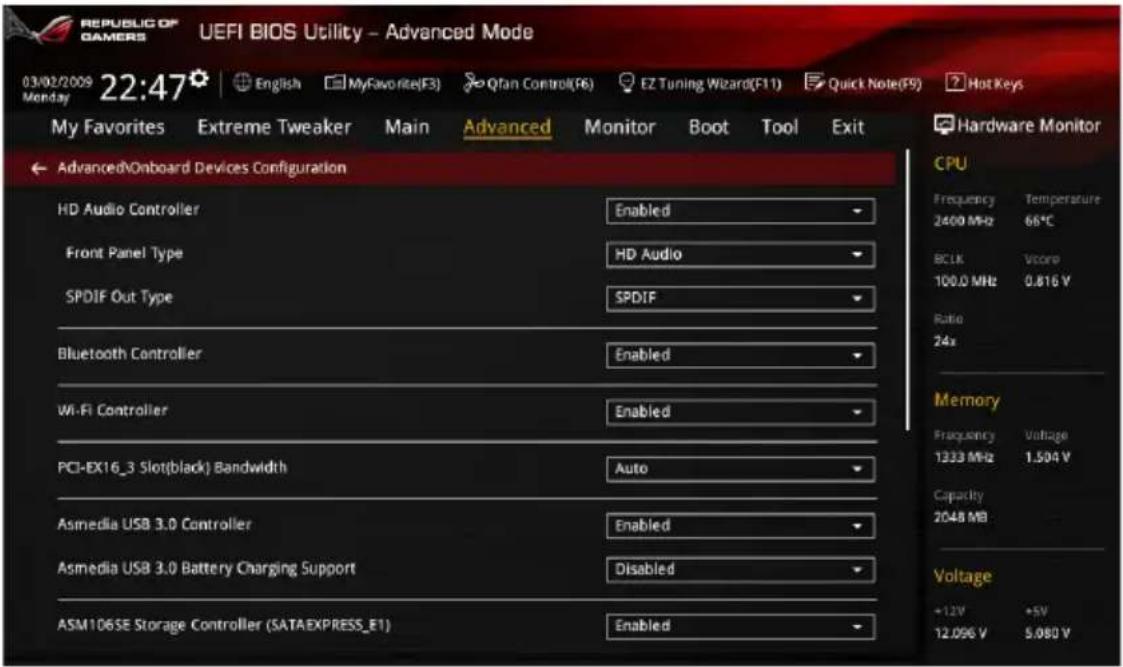

(Configuration des périphériques embarqués)

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:47 English MyFavorite(F3) Qtan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit AdvancedOnboard Devices Configuration HD Audio Controller Enabled Front Panel Type HD Audio SPDIF Out Type SPDIF Bluetooth Controller Enabled Wi-Fi Controller Enabled PCI-EX16_3 Slot(black) Bandwidth Auto Asmedia USB 3.0 Controller Enabled Asmedia USB 3.0 Battery Charging Support Disabled ASM106SE Storage Controller (SATAEXPRESS_E1) Enabled Hardware Monitor CPU Frequency Temperature 2400 MHz 66°C BCLK Vicore 100.0 MHz 0.816 V Ratio 24x Memory Frequency Voltage 1333 MHz 1.504 V Capacity 2048 MB Voltage +12V +5V 12.096 V 5.080 V

HD Audio Controller (Contrôleur audio HD) [Enabled]

[Enabled] Active le contrôleur High Definition Audio.

[Disabled] Désactive le contrôleur.

Les 2 éléments suivants n'apparaissent que si l'option HD Audio Controller est réglée sur [Enabled].

Front Panel Type (Mode du connecteur audio en façade) [HD]

Détermine le mode du connecteur audio (AAFP) situé en façade du châssis sur AC'97 ou HD Audio en fonction du standard audio pris en charge par le module audio du châssis.

[HD] Réglage du connecteur audio en façade sur HD Audio.

[AC97] Réglage du connecteur audio en façade sur AC'97

SPDIF Out Type (Type de sortie audio numérique) [SPDIF]

[SPDIF] Sortie audio numérique définie sur SPDIF.

[HDMI] Sortie audio numérique définie sur HDMI.

Bluetooth Controller (Contrôleur Bluetooth) [Enabled]

[Enabled] Active le contrôleur Bluetooth.

[Disabled] Désactive le contrôleur Bluetooth.

Wi-Fi Controller (Contrôleur Wi-Fi) [Enabled]

[Enabled] Active le contrôleur Wi-Fi.

[Disabled] Désactive le contrôleur.

PCI Express X4\_3 slot bandwidth (Bande passante du slot PCI Express X4\_3 (noir)) [Auto]

[Auto] Il existe deux utilisations possibles en mode Auto:

1. Le slot PCIeX4_3 et l'interface SATA Express opèrent en mode X2.
2. Lorsqu'une carte est installée sur le slot PCIeX4_3, ce dernier opère en mode X4 pour obtenir les meilleures performances possibles. Toutefois, l'interface SATA Express est désactivée.

[X2 Mode] En mode PCIe X21, le slot PCIeX4_3 et l'interface SATA Express opèrent en mode X2.

[X4 Mode] En mode PCIe X4, le slot PCIeX4_3 opère en mode X4 pour obtenir les meilleures performances possibles. Toutefois, l'interface SATA Express est désactivée.

ASMedia USB 3.0 Controller (Contrôleur USB 3.0 ASMedia) [Enabled]

Permet de définir le mode de fonctionnement du contrôleur USB 3.0 ASMedia.

[Disabled] Désactive le contrôleur.

[Enabled] Active le contrôleur.

ASMedia USB 3.0 Battery Charging Support (Chargement d'appareils USB 3.0) [Disabled]

[Enabled] Permet de recharger vos appareils USB.

[Disabled] Désactive cette fonction.

ASM106SE Storage Controller (SATAEXPRESS\_E1) (Contrôleur de stockage ASMedia) [Enabled]

Permet de définir le mode de fonctionnement du contrôleur de stockage ASMedia.

[Disabled] Désactive le contrôleur.

[Enabled] Active le contrôleur.

Les éléments suivants n'apparaissent que si l'option ASM106SE Storage Controller (SATAEXPRESS_E1) est réglée sur [Enabled].

Windows Hot Plug Notification (Branchement à chaud sous Windows) [Disabled])

Active ou désactive la prise en charge du branchement à chaud pour les lecteurs SATA sous Windows. Options de configuration : [Disabled] [Enabled].

Intel LAN Controller (Contrôleur réseau Intel) (LAN1-LAN2) [Enabled]

[Enabled] Active le contrôleur réseau Intel ^® .

[Disabled] Désactive ce contrôleur.

L'élément suivant n'apparaît que si Intel LAN Controller est réglé sur [Enabled].

Intel PXE Option ROM (ROM d'option PXE Intel) [Disabled]

Permet d'activer ou de désactiver la ROM d'option PXE du contrôleur réseau Intel®.

Options de configuration : [Enabled] [Disabled]

3.6.8

APM

(Gestion d'alimentation avancée)

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:47 English MyFavorite(F3) Qfan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit AdvancedVAPM Configuration ErP Ready Disabled Restore AC Power Loss Power Off Power On By PCI-E Disabled Power On By RTC Disabled Hardware Monitor CPU Frequency Temperature 2400 MHz 66°C BCLK Vicore 100.0 MHz 0.816 V Radio 24x Memory

ErP Ready [Disabled]

Permet au BIOS de couper l'alimentation de certains composants lorsque l'ordinateur est en mode veille S5 pour satisfaire aux normes ErP. Sur [Enabled], toutes les autres options PME seront désactivée. Options de configuration : [Disabled] [Enabled]

Restore AC Power Loss (Restauration sur perte de courant CA) ([Power Off]

[Power On] Le système est rallumé après une perte de courant.

[Power Off] Le système reste éteint après une perte de courant.

[Last State] Le système reste “éteint” ou est “rallumé” en fonction de l’état précédent la perte de courant alternatif.

Power On By PCI-E (Reprise via périphérique PCI-E) [Disabled]

[Disabled] Désactive cette fonctionnalité.

[Enabled] Permet de mettre en route le système via un périphérique réseau PCI-E.

Power On By RTC (Reprise sur alarme RTC) [Disabled]

[Disabled] Désactive la mise en route du système à une date/heure spécifique.

[Enabled] Sur [Enabled], permet de définir une date/heure de mise en route via les options RTC Alarm Date (Days) et Hour/Minute/Second.

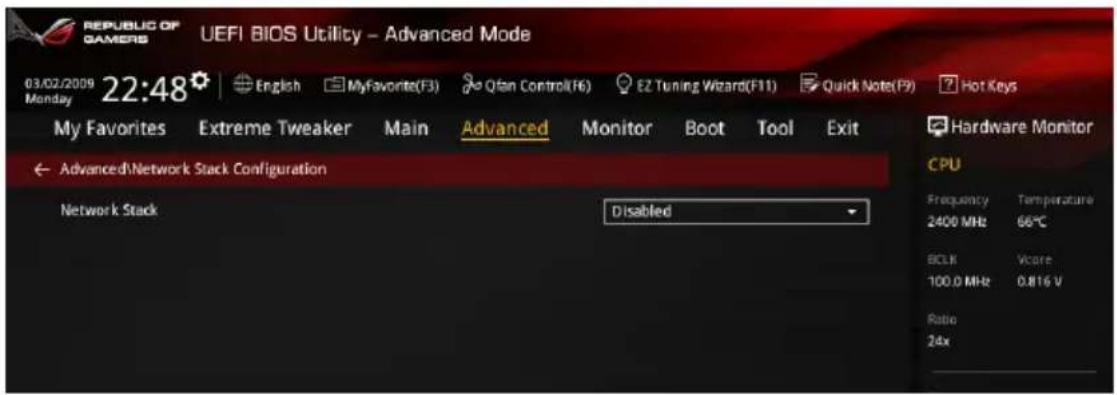

3.6.9 Network Stack (Pile réseau)

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:48 English MyFavorite(F3) No Qfan Control(F6) E2 Tuning Wizard(F11) Quick Note(F9) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit Advanced\Network Stack Configuration Network Stack Disabled Hardware Monitor CPU Frequency Temperature 2400 MHz 66°C BCLK Vccare 100.0 MHz 0.816 V Ratio 24x

Network Stack (Pile réseau) [Disabled]

Permet d'activer ou de désactiver la pile réseau du BIOS UEFI.

Options de configuration : [Disabled] [Enabled]

Les éléments ci-dessous n'apparaissent que si l'option Network Stack est réglée sur [Enabled].

Onboard LED (Témoins embarqué) [Enabled]

Cet élément permet d'activer ou de désactiver tous les témoins lumineux de la carte mère.

Options de configuration : [Enabled] [Disabled]

ROG Logo LED (Témoin ROG) [Enabled]

Permet d'activer ou désactiver le voyant lumineu dédié au logo ROG.

Options de configuration : [Enabled] [Disabled]

3.7 Menu Monitor (Surveillance)

Le menu Monitor affiche l'état de la température et de l'alimentation du système, mais permet aussi de modifier les paramètres de ventilation.

Cliquez sur cet élément pour détecter et appliquer automatiquement la vitesse de rotation minimale des ventilateur installés.

Permet d'activer ou de désactiver la protection contre les surtensions. Options de configuration : [Disabled] [Enabled]

Voltage Monitor (Surveillance des voltages)

Le système de surveillance embarqué détecte automatiquement le voltage de sortie via les régulateurs de voltage embarqués.

Temperature Monitor (Surveillance des températures))

Le système de surveillance embarqué détecte automatiquement et affiche les températures disponibles. Sélectionez [Ignored] (ignorer) si vous ne voulez pas afficher les températures détectées.

Fan Speed Monitor (Surveillance de la vitesse des ventilateurs)

Le système de surveillance du matériel détecte et affiche automatiquement la vitesse de rotation du ventilateur du processeur et du châssis en rotations par minute (RPM). Si le ventilateur n'est pas relié au connecteur approprié, la valeur affichée est N/A (N/D). Sélectionnez [Ignored] (Ignorer) si vous ne souhaitez pas afficher les vitesses détectées.

CPU Q-Fan Control (Contrôle Q-Fan du processeur) [Auto]

Détermine le mode de fonctionnement de la fonctionnalité Q-Fan dédiée au processeur.

[Auto] Détecte le type de ventilateur installé et modifie le mode de fonctionnement en conséquence.

[PWM Mode] Utilisez ce mode si vous avez installé un ventilateur PWM de 4 broches.

[DC Mode] Utilisez ce mode si vous avez installé un ventilateur DC de 3 broches.

Les éléments suivants n'apparaissent que si CPU Q-Fan Control est réglé sur [Auto].

(Seuil de rotation minimum du ventilateur de processeur) [300 RPM]

Permet de déterminer le seuil de rotation minimum du ventilateur de CPU.

Options de configuration : [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM]

CPU Fan Profile (profil du ventilateur de processeur) [Standard]

Permet de définir le niveau de performance du ventilateur dédié au processeur.

[Standard] La vitesse du ventilateur est ajustée automatiquement en fonction de la température du processeur.

[Silent] Minimise la vitesse du ventilateur pour un fonctionnement silencieux.

[Turbo] Le ventilateur opère à sa vitesse maximale.

[Manual] Configuration manuelle.

Les éléments suivants n'apparaissent que si CPU Fan Profile est réglée sur [Manual].

CPU Fan Upper Temperature (Seuil de température maximum du processeur) [70]

Utilisez les touches <+> et <-> de votre clavier pour ajuster le seuil de température maximum du CPU. La fourchette de valeurs est comprise entre 20°C et 75°C.

(Cycle d'opération maximum du ventilateur de processeur) (%) [100]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum du ventilateur de CPU. La fourchette de valeurs est comprise entre 20% et 100%. Lorsque la température du CPU atteint le seuil de température maximum, le ventilateur fonctionnera à sa vitesse maximale.

CPU Fan Middle Temperature (Seuil de température intermédiaire du processeur) [45]

Permet de régler le seuil de température intermédiaire du CPU.

(Cycle d'opération intermédiaire du ventilateur de processeur) [60]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum du ventilateur de CPU. La fourchette de valeurs est comprise entre 20% et 100%.

CPU Fan Lower Temperature (Seuil de température minimum du processeur) [40]

Affiche le seuil de température minimum du CPU.

CPU Fan Min. Duty Cycle (Cycle d'opération minimum du ventilateur de processeur) (%) [60]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement minimum du ventilateur de CPU. La fourchette de valeurs est comprise entre 0% et 100%.

Chassis Fan 1/3 Q-Fan Control (Contrôle Q-Fan du châssis) [Enabled]

Ces éléments détermine le fonctionnement de la fonction Q-Fan dédiée aux ventilateurs châssis. Options de configuration : [Disabled] [DC Mode] [PWM Mode]

Les éléments suivants n'apparaissent que si Chassis Fan 1/3 Q-Fan Control est réglé sur [PWM Mode] ou [DC Mode].

(Source Q-Fan du ventilateur châssis) [CPU]

Cet élément détermine le mode de fonctionnement du ventilateur en fonction de la source de température sélectionnée.

Options de configuration : [CPU] [MB] [T_SENSOR1] [VRM]

Si l'option [T_SENSOR1] est sélectionnée, branchez un câble de thermistance au connecteur T_SENSOR1 de la carte mère et placez la sonde à l'extrémité du câble sur la source de température.

Chassis Fan 1/3 Speed Low Limit

(Seuil de rotation minimum du ventilateur châssis) [300 RPM]

Cet élément n'apparaît que si l'option Chassis Q-Fan Control est activée et permet de déterminer le seuil de rotation minimum du ventilateur de châssis.

Options de configuration : [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM]

Chassis Fan 1/3 Profile (Profil du ventilateur de châssis) [Standard]

Permet de définir le niveau de performance du ventilateur de châssis.

[Standard] Le vitesse du ventilateur est ajustée automatiquement en fonction de la température du châssis.

[Silent] Minimise la vitesse du ventilateur pour un fonctionnement silencieux.

[Turbo] Le ventilateur opère à sa vitesse maximale.

[Manual] Configuration manuelle.

Les éléments suivants n'apparaissent que si l'option Chassis Fan 1/3 Profile est réglée sur [Manual].

Chassis Fan Upper Temperature (Seuil de température maximum du châssis) [70]

Utilisez les touches <+> et <-> de votre clavier pour ajuster le seuil de température maximum du châssis. La fourchette de valeurs est comprise entre 20°C et 75°C.

Chassis Fan Max. Duty Cycle

(Cycle d'opération maximum du ventilateur de châssis) (%) [100]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum du ventilateur de châssis. La fourchette de valeurs est comprise entre 20% et 100%.

(Seuil de température intermédiaire du châssis) [45]

Utilisez les touches <+> et <-> de votre clavier pour ajuster le seuil de température intermédiaire du châssis.

(Cycle d'opération intermédiaire du ventilateur de châssis) [60]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum du ventilateur de châssis. La fourchette de valeurs est comprise entre 20% et 100%.

Chassis Lower Temperature (Seuil de température minimum du châssis) [40]

Affiche le seuil de température minimum du châssis. La fourchette de valeurs est variable.

Chassis Fan Min. Duty Cycle

(Cycle d'opération minimum du ventilateur de châssis) (%) [60]

Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement minimum du ventilateur de châssis. La fourchette de valeurs est comprise entre 60% et 100%.

3.8 Menu Boot (Démarrage)

Le menu Boot vous permet de modifier les options de démarrage du système.

Fast Boot (Démarrage rapide) [Disabled]

Active ou désactive la fonctionnalité de démarrage rapide du système.

Options de configuration : [Disabled] [Enabled]

Les éléments suivants n'apparaissent que si l'option Fast Boot est réglée sur [Enabled].

[All Devices] Les dispositifs SATA seront disponibles dès le POST. Ceci rallonge le délai d'exécution du POST.

[Hard Drive Only] Seuls les disques durs SATA seront détectés lors du POST. Toute modification du matériel rallongera le délai d'exécution du POST.

[Boot Drive Only] Seul le disque de démarrage SATA sera détecté lors du POST. Toute modification du matériel rallongera le délai d'exécution du POST.

[Disabled] Les dispositifs USB ne seront disponibles qu'après l'accès au système d'exploitation.

[Full Initialization] Les dispositifs USB seront disponibles dès le POST. Ceci rallonge le délai d'exécution du POST.

[Partial Initialization] Pour raccourcir le délai d'exécution du POST, seuls les ports USB connectés à un clavier et/ou une souris seront détectés.

Network Stack Driver Support (Support pilote de pile réseau) [Disabled]

[Disabled] Désactive la prise en charge du pilote de pile réseau au POST.

[Enabled] Active la prise en charge du pilote de pile réseau au POST.

(Mode de réamorçage après perte de courant) [Normal Boot]

[Normal Boot] Mode de réamorçage normal.

[Fast Boot] Accélère la vitesse de réamorçage.

[Disabled] Active la fonction DirectKey et permet d'accéder directement au BIOS lors de la pression du bouton DirectKey.

[Enabled] Désactive la fonction DirectKey. De plus, sur [Disabled], le bouton DirectKey ne permet que d'allumer ou éteindre l'ordinateur sans accéder à l'interface de configuration du BIOS.

Boot Logo Display (Logo plein écran) [Enabled]

[Auto] Réglé automatiquement en fonction des critères du système d'exploitation.

[Full Screen] Maximise l'affichage du logo en plein écran.

[Disabled] Désactive la fonction d'affichage du logo en plein écran.

L'élément suivant n'apparaît que si Boot Logo Display est réglé sur [Auto] and [Full Screen].

Post Delay Time (Délai d'exécution du POST) [3 sec]

Permet de définir le délai de POST supplémentaire à observer pour accéder plus aisément au BIOS. Vous pouvez définir un délai compris entre 0 et 10 secondes.

Vous ne pouvez repousser le délai d'exécution du POST qu'en mode de démarrage normal.

L'élément suivant n'apparaît que si Boot Logo Display est réglé sur [Disabled].

Post Report (Report du POST) [5 sec]

Permet de définir le délai de démarrage des tests du POST.

Options de configuration : [1 sec] [2 sec] [3 sec] [4 sec] [5 sec] [6 sec] [7 sec] [8 sec] [9 sec] [10 sec] [Until Press ESC]

Bootup NumLock State (État du verrou numérique) [On]

[On] Active le pavé numérique du clavier au démarrage.

[Off] Désactive le pavé numérique du clavier au démarrage.

Wait For 'F1' If Error (Attendre pression de F1 si erreur) [Enabled]

[Disabled] Désactive cette fonction.

[Enabled] Le système attend que la touche F1 soit pressée lors de la détection d'erreurs.

Option ROM Messages (Messages de la ROM d'option) [Force BIOS]

[Force BIOS] Les messages ROM tiers seront forcés à être affichés lors de la séquence de démarrage.

[Keep Current] Les messages ROM tiers seront uniquement affichés si le fabricant du dispositif tiers le requiert.

Interrupt 19 Capture (Capture d'interruption 19) [Disabled]

Options de capture de l'interruption 19 au démarrage du système.

Options de configuration : [Disabled] [Enabled]

Above 4G Decoding (Décodage 4G) [Disabled]

Cet élément permet de décoder les dispositifs 64 bits au dessus de l'espace d'adressage 4G. Assurez-vous toutefois que votre système prenne en charge le décodage PCI 64 bits. Options de configuration : [Disabled] [Enabled]

Setup Mode (Interface par défaut) [EZ Mode]

[Advanced Mode] Utiliser le mode avancé comme interface BIOS par défaut.

[EZ Mode] Utiliser le mode EZ Mode comme interface BIOS par défaut.

Cette option permet de contrôler les paramètres de démarrage CSM.

Launch CSM (Exécuter CSM) [Auto]

[Auto] Le système détecte automatiquement les périphériques de démarrage ainsi que les périphériques additionnels.

[Enabled] Permet au module CSM de prendre en charge les périphériques sans pilotes UEFI ou le mode UEFI Windows®.

[Disabled] Désactive cette fonctionnalité pour une prise en charge complète de Windows® Security Update et Security Boot.

Les quatre éléments suivants n'apparaissent que si l'option Launch CSM est réglée sur [Enabled].

Boot Device Control [UEFI and Legacy OpROM]

Configuration option: [UEFI and Legacy OoROM] [Legacy OpROM only] [UEFI only]

Secure Boot (Démarrage sécurisé)

Permet de configurer les paramètres Windows® Secure Boot et de gérer ses clés pour protéger le système contre les accès non autorisés et les logiciels malveillants lors de l'exécution du POST.

OS Type (Type de système d'exploitation) [Windows UEFI mode]

Permet de sélectionner le type de système d'exploitation installé.

[Windows UEFI Mode] Exécute Microsoft ^ Secure Boot. Ne sélectionner cette option qu'en mode Windows ^ UEFI ou autre système d'exploitation compatible avec Microsoft ^ Secure Boot.

[Other OS] Fonctionnalités optimales lors du démarrage en mode non-UEFI Windows®, sous Windows® Vista/XP ou autre système d'exploitation non compatible avec Microsoft® Secure Boot. Microsoft® Secure Boot ne prend en charge que le mode UEFI Windows®.

Key Management (Gestion des clés)

Cet élément n'apparaît que si l'option Secure Boot Mode est réglée sur [Custom], et permet de gérer les clés Secure Boot.

Install Default Secure Boot keys

(Installer les clés Secure Boot par défaut)

Charge immédiatement les clés par défaut de Security Boot : PK (Platform key), KEK (Key-exchange Key), db (Signature database), et dbx (Revoked Signatures). L'état de la clé PK (Platform Key) bascule de l'état "Unloaded" (Non chargée) à l'état "Loaded" (Chargé). Les modifications apportées seront appliquées au prochain démarrage.

Clear Secure Boot Keys (Effacer les clés de démarrage sécurisé)

Cet élément n'apparaît que si vous chargez les clés par défaut et permet à Secure Boot de supprimer toutes les clés de démarrage sécurisé.

Save Secure Boot keys

(Installer les clés Secure Boot par défaut)

Permet de sauvegarder les clés PK sur un périphérique de stockage USB.

PK Management (Gestion de clé PK)

La clé PK (Platform Key) verrouille et sécurise le microprogramme contre les modifications non autorisées. Le système vérifie cette clé avant d'initialiser le système d'exploitation.

Delete PK (Supprimer une clé PK)

Permet de supprimer une clé PK du système. Lorsque celle-ci est supprimée, toutes les autres clés Secure Boot du système seront automatiquement désactivées. Options de configuration : [Yes] [No]

Load PK from File (Charger une clé PK à partir d'un fichier)

Permet de charger une clé PK à partir d'un périphérique de stockage USB.

Le fichier PK doit être formaté de telle sorte à ce qu'il soit compatible avec l'architecture UEFI et doté d'une variable d'authentication temporelle.

KEK Management (Gestion de clé KEK)

La clé KEK (Key-exchange Key ou Key Enrollment Key) permet de gérer les bases de données "db" (Signature db) et "dbx" (Revoked Signature database).

La clé KEK (Key-exchange Key) fait référence à la clé KEK de l'utilitaire Microsoft® Secure Boot.

Delete the KEK (Supprimer une clé KEK)

Permet de supprimer une clé KEK du système. Options de configuration : [Yes] [No]

Load KEK from File (Charger une clé KEK à partir d'un fichier)

Permet de charger une clé PK à partir d'un périphérique de stockage USB.

Append KEK from file (Ajouter une clé KEK à partir d'un fichier)

Permet de charger des clés KEK additionnelles à partir d'un périphérique de stockage USB.

Le fichier KEK doit être formaté de telle sorte à ce qu'il soit compatible avec l'architecture UEFI et doté d'une variable d'authentication temporelle.

db Management (Gestion de la base de données db)

La base de données "db" (Authorized Signature database) liste les signataires ou les images des applications UEFI; chargeurs de système d'exploitation, pilotes UEFI pouvant être chargés à partir d'un ordinateur.

Delete the db (Supprimer une base de données db)

Permet de supprimer une base de données du système.

Options de configuration : [Yes] [No]

Load db from File (Charger une base de données db à partir d'un fichier)

Permet de charger une base de données à partir d'un périphérique de stockage USB.

Append db from file (Ajouter une base de données db à partir d'un fichier)

Permet de charger des bases de données additionnelles à partir d'un périphérique de stockage USB.

Le fichier doit être formaté de telle sorte à ce qu'il soit compatible avec l'architecture UEFI et doté d'une variable d'authentication temporelle.

dbx Management (Gestion de base de données dbx)

La base de données “dbx” (Revoked Signature database) liste les images non autorisées des éléments de la base de données n’étant plus admissibles et à ne pas charger.

Delete the dbx (Supprimer une base de données dbx)

Permet de supprimer une base de données du système.

Options de configuration : [Yes] [No]

Load dbx from File

(Charger une base de données dbx à partir d'un fichier)

Permet de charger une base de données à partir d'un périphérique de stockage USB.

(Ajouter une base de données dbx à partir d'un fichier)

Permet de charger des bases de données dbx additionnelles à partir d'un périphérique de stockage USB.

Le fichier doit être formaté de telle sorte à ce qu'il soit compatible avec l'architecture UEFI et doté d'une variable d'authentication temporelle.

Boot Option Priorities (Priorités de démarrage)

Ces éléments spécifient la priorité des périphériques de démarrage parmi les dispositifs disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système.

• Pour sélectionner le dispositif de démarrage lors de la mise sous tension du système, appuyez sur à l'apparition du logo ASUS.
• Pour accéder à Windows ^® en mode sans échec, appuyez sur après le POST.

Boot Override (Substitution de démarrage)

Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système. Cliquez sur un élément pour démarrer à partir du périphérique sélectionné.

3.9 Menu Tools (Outils)

Le menu Tools vous permet de configurer les options de fonctions spéciales.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 Monday 22:40 English MyFavorite(F3) Qtan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit > ASUS EZ Flash 2 Utility > Secure Erase Setup Animator Disabled > Graphics Card Information > ASUS Overclocking Profile > ASUS SPD Information > RDG OC Panel H-Key Configure Hardware Monitor CPU Frequency Temperature 2400 MHz 65°C BCLK Vcore 100.0 MHz 0.816 V Ratio 24s Memory Frequency Voltage

3.9.1 ASUS EZ Flash 2 Utility

Permet d'activer la fonction ASUS EZ Flash 2. Lorsque vous appuyez sur , un message de confirmation apparaît. Sélectionnez Yes (Oui) ou No (Non), puis appuyez de nouveau sur pour confirmer.

Pour plus de détails, consultez la section 3.11.2 Utilitaire ASUS EZ Flash 2.

3.9.2 ROG Secure Erase

La vitesse de lecture/écriture d'un lecteur SSD pouvant se dégrader au fil du temps, Secure Erase permet de nettoyer totalement et en toute sécurité votre SSD pour le restaurer dans un état de performance comparable à sa sortie d'usine.

Secure Erase n'est disponible qu'en mode AHCI. Veillez à régler le mode de fonctionnement SATA sur AHCI. Pour ce faire, cliquez sur Advanced > SATA Configuration > AHCI.

Pour exécuter ROG SSD Secure Erase, cliquez sur Tool > ROG SSD Secure Erase à partir de l'interface de configuration avancée du BIOS.

Visitez le site Internet d'ASUS pour obtenir la liste des lecteur SSD pleinement compatibles avec la fonctionnalité Secure Erase. Le lecteur SSD peut devenir instable si celui-ci est incompatible avec Secure Erase.

• Le délai de nettoyage du lecteur SSD peut varier en fonction de sa taille. N'éteignez pas votre ordinateur lors de l'exécution de Secure Erase.
• Secure Erase n'est pris en charge que par les connecteurs SATA gérés par le contrôleur Intel. Pour plus de détails, consultez la section 1.2.2 de ce manuel.

Explication des états :

Frozen L'état Frozen (Gelé) est le résultat d'une mesure de protection appliquée par le BIOS. Le BIOS protège les lecteurs ne disposant pas de protection par mot de passe en le gelant avant de démarrer le système. Si votre lecteur est gelé, l'extinction ou une réinitialisation de l'ordinateur doit être effectuée avant de pouvoir utiliser la fonctionnalité Secure Erase.

Locked L'état Locked (Verrouillé) indique que le SSD a été verrouillé suite à un processus Secure Erase incomplet ou arrêté. Ceci peut être le résultat d'un logiciel tiers bloquant l'accès au SSD. Vous devez dans ce cas déverrouiller le SSD dans le logiciel avant de pouvoir continuer à utiliser Secure Erase.

3.9.3 Graphics Card Information (Infos de carte graphique)

Cet élément affiche les informations relatives aux cartes graphiques installées.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:53 English MyFavorite(F3) Qfan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit Tool/Graphics Card Information GPU Controller GPU 1 Hardware Monitor CPU Frequency Temperature 2400 MHz 66°C BCLK Vicore 100.0 MHz 0.816 V Radio 24x Memory Frequency Voltage 1333 MHz 1.504 V Capacity 7048 MB

3.9.4 ASUS Overclocking Profile

Cet élément vous permet de sauvegarder ou de charger les paramètres du BIOS.

L'élément Setup Profile Status affiche Not Installed (Non défini) si aucun profil n'a été créé.

Profile Name (Nom du profil)

Permet de spécifier le nom d'un profil de configuration.

Save to Profile (Enregistrer le profil)

Permet de sauvegarder, sous forme de fichier, le profil de BIOS actuel dans la mémoire flash du BIOS. Sélectionnez le chiffre à attribuer au profil à sauvegarder.

3.9.5 ASUS DRAM SPD Information (Informations de SPD)

Cet élément permet d'afficher les informations de SPD des modules mémoire installés.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:57 English MyFavorite(F3) Qfan Control(F6) EZ Tuning Wizard(F11) Quick Note(F5) Hot Keys My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit ToolVASUS SPD Information DIMM Slot Number DIMM_A2 Manufacturer Apacar Module Size 2048MB Maximum Bandwidth 1333MHz Part Number Serial Number Product Week/Year SPD Ext. JEDEC ID JEDEC JEDEC ID JEDEC CPU Frequency Temperature 2400 MHz 66°C BCLK Vstore 100.0 MHz 0.816 V Ratio 24x Memory

DIMM Slot # (Slot DIMM #) [DIMM\_B2]

Affiche les informations SPD (Serial Presence Detect) du module mémoire installé sur le slot sélectionné. Options de configuration : [DIMM_A1] [DIMM_A2] [DIMM_B1] [DIMM_B2]

Certains fabricants de barettes mémoire peuvent ne pas être reconnus.

3.9.6 ROG OC Panel H-Key Configure

Cet menu vous permet de définir et d'enregistrer des valeurs relatives à divers tensions et au ratio du processeur et à la fréquence BCLK dans le BIOS UEFI. Les valeurs sauvegardées peuvent ensuite être synchronisées et modifiées sur un périphérique compatible OC Panel sans avoir à nouveau passer par l'interface de configuration du BIOS.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:57 English MyFavorite(F3) Qfan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit Hardware Monitor ← Tool/MOG OC Panel H-Key Configure CPU Core Voltage Auto CPU Input Voltage Auto BCLK Frequency Auto CPU Ratio Auto Load Default Save Above Settings Load from profile CPU Frequency Temperature 2400 MHz 66°C BCLK Vicore 100.0 MHz 0.815 V Ratio 24x Memory Frequency Voltage 1333 MHz 1.501 V

CPU Core Voltage (Tension des coeurs de processeur) [Auto]

Détermine la tension distribuée à chacun des coeurs du processeur. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

CPU Input Voltage (Tension d'entrée du processeur) [Auto]

Détermine la tension d'entrée distribuée à chacun des coeurs du processeur. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur.

Détermine la fréquence de l'horloge de base (BCLK). La fourchette de valeur est comprise entre 80 MHz et 300 MHz.

CPU Ratio (Ratio du processeur) [Auto]

Détermine le ratio du processeur. La fourchette de valeur varie en fonction du type de processeur installé.

Load Default (Réglages par défaut)

Cet élément vous permet de restaurer la valeur par défaut de chacun des éléments précédents, soit [Auto].

Save Above Settings (Sauvegarder les réglages)

Cet élément vous permet de sauvegarder la valeur définie pour chacun des éléments précédents.

Cet élément vous permet de restaurer un profil de valeurs définies pour chacun des éléments précédents.

3.10 Menu Exit (Sortie)

Le menu Exit vous permet non seulement de charger les valeurs optimales ou par défaut des éléments du BIOS, mais aussi d'enregistrer ou d'annuler les modifications apportées au BIOS. Il est également possible d'accéder à l'iinterface EZ Mode à partir de ce menu.

REPUBLIC OF GAMERS UEFI BIOS Utility - Advanced Mode 03/02/2009 22:41 English MyFavorite(F3) Qtan Control(F6) EZ Tuning Wizard(F11) Quick Note(F9) Hot Keys Monday My Favorites Extreme Tweaker Main Advanced Monitor Boot Tool Exit ► Load Optimized Defaults ► Save Changes & Reset ► Discard Changes & Exit ► Launch EFI Shell from USB drives Load ASUS optimized default settings. Hardware Monitor CPU Frequency Temperature 2400 MHz 65°C BCLK Voore 100.0 MHz 0.816 V Ratio 24x Memory Frequency Voltage 1333 MHz 1.504 V Capacity 2048 MB Voltage +17V +5V 12.006 V 5.080 V +3.3V 3.312 V

Load Optimized Defaults (Charger les paramètres optimisés par défaut)

Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Sélectionnez Yes (Oui) pour charger les valeurs par défaut.

Save Changes & Reset (Enregistrer les modifications et redémarrer)

Une fois vos modifications terminées, choisissez cette option pour vous assurer que les valeurs définies seront enregistrées. Lorsque vous sélectionnez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Choisissez Yes (Oui) pour enregistrer les modifications et quitter le BIOS.

Discard Changes & Exit (Annuler et quitter)

Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Choisissez Yes (Oui) pour quitter sans enregistrer les modifications apportées au BIOS.

(Lancer l'application EFI Shell à partir d'un lecteur USB)

Cette option permet de tenter d'exécuter l'application EFI Shell (shellx64.efi) à partir de l'un des lecteurs USB disponibles.

3.11 Mettre à jour le BIOS

Le site Web d'ASUS contient les dernières versions de BIOS permettant d'améliorer la stabilité, la compatibilité ou les performances du système. Toutefois, la mise à jour du BIOS est potentiellement risquée. Si votre version de BIOS actuelle ne pose pas de problèmes, NE TENTEZ PAS de mettre à jour le BIOS manuellement. Une mise à jour inappropriée peut entraîner des erreurs de démarrage du système. Suivez attentivement les instructions de ce chapitre pour mettre à jour le BIOS si nécessaire.

Visitez le site Web d'ASUS (www.asus.com) pour télécharger le fichier BIOS le plus récent.

Les utilitaires suivants permettent de gérer et mettre à jour le programme de configuration du BIOS.

1. EZ Update : mise à jour du BIOS sous Windows ®.
2. ASUS EZ Flash 2 : mise à jour du BIOS via un périphérique de stockage USB.
3. ASUS CrashFree BIOS 3 : mise à jour du BIOS via un périphérique de stockage amovible USB ou le DVD de support de la carte mère lorsque le fichier BIOS ne répond plus ou est corrompu.
4. ASUS BIOS Updater : mise à jour du BIOS sous DOS à l'aide du DVD de support ou d'un périphérique de stockage amovible USB.

Reportez-vous aux sections correspondantes pour plus de détails sur ces utilitaires.

3.11.1 EZ Update

EZ Update vous permet de mettre à jour la carte mère sous environnement Windows®.

• EZ Update nécessite une connexion Internet.
• Cet utilitaire est disponible sur le DVD de support accompagnant votre carte mère.
• Consultez la section 4.4.3 EZ Update du chapitre 4 de ce manuel pour plus de détails sur cette fonctionnalité.

3.11.2 Utilitaire ASUS EZ Flash 2

ASUS EZ Flash 2 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows.

Téléchargez la dernière version en date du BIOS sur le site d'ASUS (www.asus.com) avant d'utiliser cet utilitaire.

Pour mettre à jour le BIOS avec EZ Flash 2 :

1. Insérez le disque Flash USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.
2. Accédez à l'interface Advanced Mode du BIOS. Allez dans le menu Tool (Outils) et sélectionnez l'élément ASUS EZ Flash Utility. Appuyez sur la touche de votre clavier pour l'activer.

ASUS EZ Flash 2 Utility v02.01 Flash Model: MAXIMUS VII FORMULA Version: 0204 Date: 04/08/2014 File Path: fs0% Drive Folder fs0:\ [15984 VB] 01/27/2014 11:32 CS6 Fonts 01/15/2014 11:13 Temp Repository 01/27/2014 11:55 Server Manual cover template (2014) 02/12/2014 08:29 System Volume Information 01/06/2014 13:52 .Trashes 02/14/2014 11:17 Movies 01/06/2014 14:23 _Blitzkrej 03/21/2014 10:37 Zen 01/18/2014 21:00 GPU Drivers 03/25/2014 10:58 M7R Support DVD File Model: Version: Date: i Help [Enter]Select or Load [Up/Down/PageUp/PageDown/Home/End] Move [ESC] Exit

1. Appuyez sur la touche de votre clavier pour sélectionner le champ Drive (Lecteur).

2. Utilisez les touches Haut/Bas du clavier pour sélectionner le support de stockage contenant le fichier BIOS, puis appuyez sur .

3. Appuyez de nouveau sur pour sélectionner le champ Folder Info (Infos de dossier).

4. Utilisez les touches Haut/Bas du clavier pour localiser le fichier BIOS, puis appuyez sur pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.

- Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.

- NE PAS éteindre ou redémarrer le système lors de la mise à jour du BIOS pour éviter les échecs d'amorçage du système !

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et le niveau de compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults du menu Exit. Voir section 3.10 Menu Exit pour plus de détails.

3.11.3 Utilitaire ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le fichier BIOS à jour.

Le fichier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d'ASUS (www.asus.com). Si vous souhaitez utiliser le fichier BIOS le plus récent, téléchargez-le à l'adresse support.asus.com puis copiez-le sur un périphérique de stockage amovible.

Restaurer le BIOS

Pour restaurer le BIOS :

1. Démarrez le système.
2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage amovible sur l'un des ports USB de votre ordinateur.
3. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une fois trouvé, l'utilitaire commencera alors à mettre à jour le fichier BIOS corrompu.
4. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour reconfigurer vos réglages. Toutefois, il est recommandé d'appuyer sur F5 pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système.

NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut causer un échec d'amorçage du système.

3.10.4 Utilitaire ASUS BIOS Updater

ASUS BIOS Updater vous permet de mettre à jour le BIOS sous DOS. Cet utilitaire permet aussi de faire une copie de sauvegarde fichier BIOS actuel.

Les écrans de BIOS suivants sont donnés à titre d'exemple. Il se peut que vous n'ayez pas exactement les mêmes informations à l'écran.

Avant de mettre à jour le BIOS

1. Préparez le DVD de support de la carte mère et un périphérique de stockage USB.
2. Téléchargez la dernière version du BIOS et de l'utilitaire BIOS Updater sur le site Web d'ASUS (http://support.asus.com) et enregistrez-la sur le périphérique de stockage USB.

Le format de fichiers NTFS n'est pas pris en charge sous DOS. N'enregistrez pas le fichier BIOS et l'utilitaire BIOS Updater sur un disque dur ou sur un périphérique de stockage USB au format NTFS.

1. Éteignez l'ordinateur.

2. Vérifiez la disponibilité d'un lecteur optique connecté à votre ordinateur.

Démarrer le système en mode DOS

1. Insérez le périphérique de stockage USB contenant la dernière version du BIOS et l'utilitaire BIOS Updater sur l'un des ports USB de votre ordinateur.
2. Démarrez l'ordinateur. Lorsque le logo ASUS apparaît, appuyez sur pour afficher le menu de sélection du périphérique de démarrage.
3. Insérez le DVD de support dans le lecteur optique, puis sélectionnez ce dernier comme périphérique d'amorçage dans le menu.

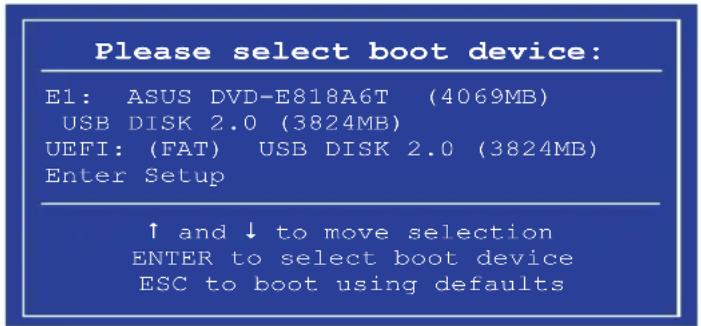

Please select boot device: E1: ASUS DVD-E818A6T (4069MB) USB DISK 2.0 (3824MB) UEFI: (FAT) USB DISK 2.0 (3824MB) Enter Setup ↑ and ↓ to move selection ENTER to select boot device ESC to boot using defaults

1. Lorsque le chargeur de démarrage apparaît, appuyez sur la touche de votre clavier dans un délai de 5 secondes pour accéder à l'invite de commande FreeDOS.

1. À l'invite de commande FreeDOS, entrez d: et appuyez sur pour basculer du lecteur C (lecteur optique) au lecteur D (périphérique de stockage USB).

Welcome to FreeDOS (http://www.freedos.org)!
C:/> d:
D:/>

Mise à jour du BIOS

Pour mettre à jour le BIOS avec BIOS Updater :

1. À l'invite de commande FreeDOS, entrez bupdater /pc /g et appuyez sur .

D:>bupdater /pc /g

1. Utilisez la touche pour sélectionner le lecteur D:.

ASUSTeK BIOS Updater for DOS V1.30 [2014/01/01] Current ROM BOARD: MAXIMUS VII FORMULA VER: 0210 (H :00 B :00) DATE: 02/12/2014 Update ROM BOARD: Unknown VER: Unknown DATE: Unknown PATH: C:\ C: D: FORMAN-1 M7F.CAP 8390626 2014-02-10 21:14:34 Fichiers Note [Enter] Select or Load [Tab] Switch [V] Drive Info [Up/Down/Home/End] Move [Esc] Exit

1. Utilisez la touche pour basculer d'un champ à l'autre, et les touches de votre clavier pour sélectionner le fichier BIOS, puis appuyez sur . BIOS Updater vérifie alors le fichier BIOS sélectionné et vous demande de confirmer la mise à jour du BIOS.

La fonction de sauvegarde du BIOS n'est pas prise en charge en raison de certaines réglementations liées à la sécurité.

1. Sélectionnez Yes (Oui) et appuyez sur . Appuyez sur <Échap> pour quitter BIOS Updater, puis redémarrez votre ordinateur.

N'éteignez pas ou ne réinitialisez pas le système lors de la mise à jour du BIOS pour éviter toute erreur d'amorçage !

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults localisée dans le menu Exit du BIOS.

Appendice

Notices

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
• Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l'aide.

L'utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modifications apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Déclaration de conformité d'Industrie Canada

Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada. Cet appareil numérique de la Classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Cet appareil est conforme aux normes CNR exemptes de licence d'Industrie Canada. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas provoquer d'interférences et
(2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Rapport du Département Canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.)

Conformité aux directives de l'organisme VCCI (Japon)

Déclaration de classe B VCCI

情報処理装置等電波障害自主規制について

Avertissement de l'organisme KC (Corée du Sud)

B급 기기 (가정용 방송통신기자재)

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation et Restrictions des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm.

NE PAS mettre ce produit au rebut avec les déchets municipaux. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée indique que le produit (équipement électrique, électronique et ou contenant une batterie au mercure) ne doit pas être mis au rebut avec les déchets municipaux. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

NE PAS mettre la batterie au rebut avec les déchets municipaux. Le symbole représentant une benne barrée indique que la batterie ne doit pas être mise au rebut avec les déchets municipaux.

Services de reprise et de recyclage d'ASUS

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Notices relatives aux équipements à radiofréquences

Conformité aux directives de la Communauté européenne

Cet équipement est conforme à la Recommandation du Conseil 1999/519/EC, du 12 juillet 1999 relative à la limitation de l'exposition du public aux champs électromagnétiques (0–300 GHz). Cet appareil est conforme à la Directive R&TTE.

Utilisation de module radio sans fil

Cet appareil est restreint à une utilisation intérieure lors d'un fonctionnement dans la plage de fréquence de 5.15 à 5.25 GHz.

Exposition aux radiofréquences

La puissance d'émission radio de la technologie Wi-Fi est inférieure aux limites d'exposition aux ondes radio définies par la FCC. Il est néanmoins recommandé d'utiliser cet équipement sans fil de façon à réduire autant que possible les contacts avec une personne lors d'une utilisation normale.

Conformité aux directives de la FCC du module sans fil Bluetooth

L'antenne utilisée par cet émetteur ne doit pas être colocalisée ou opérée conjointement avec d'autres antennes ou émetteurs.

Déclaration d'Industrie Canada relative aux modules sans fil Bluetooth

Cet appareil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Déclaration du bureau BSMI (Taiwan) relative aux appareils sans fil

無線設備的警告聲明

Déclaration du Japon en matière d'équipements à radiofréquences

Déclaration de l'organisme KC (Corée du Sud) relative aux équipements à radiofréquences)

대한민국 규정 및 준수

방통위고시에 따른 고지사항

Copyright© 2014 Google Inc. Tous droits réservés.

Sous Licence Apache, Version 2.0 (la "Licence") ; ce fichier ne peut être utilisé que si son utilisation est en conformité avec la présente Licence. Vous pouvez obtenir une copie de la Licence sur :

http://www.apache.org/licenses/LICENSE-2.0

Sauf si la loi l'exige ou si accepté préalablement par écrit, les logiciels distribués sous la Licence sont distribués "TELS QUELS", SANS AUCUNES GARANTIES OU CONDITIONS QUELCONQUES, explicites ou implicites.

Consultez la Licence pour les termes spécifiques gouvernant les limitations et les autorisations de la Licence.

Contacter ASUS

ASUSTeK COMPUTER INC.

Adresse 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Téléphone [phone]

Fax [phone]

E-mail [e-mail]

Web www.asus.com.tw

Support technique

Téléphone [phone]

Web support.asus.com

ASUS COMPUTER INTERNATIONAL (Amérique)

Adresse 800 Corporate Way, Fremont, CA 94539, USA

Téléphone [phone]

Fax [phone]

Web usa.asus.com

Support technique

Téléphone [phone]

Fax [phone]

Web support.asus.com

ASUS France SARL

Adresse 10, Allée de Bienvenue, 93160 Noisy Le Grand, France

Téléphone [phone]

Web www.france.asus.com

Support technique

Téléphone [phone]

Fax [phone]

Web support.asus.com

Signature :
Signature :
Signature :
Signature :
Signature :
Signature : ____
Signature :
Signature :
Signature :
