Type de produit	Groupe de surpression automatique avec réservoir
Marque	Gardenline
Modèle	GLWH 1100
Alimentation électrique	230 V ~ 50 Hz
Puissance absorbée	1100 W
Débit maximum	3600 L/h
Débit à 2 bar	2750 L/h
Pression maximale	4,5 bar (0,45 MPa)
Pression de déclenchement	1,5 bar (0,15 MPa)
Pression de coupure	3 bar (0,3 MPa)
Volume du réservoir	19,2 L
Raccordement aspiration/refoulement	R1 (1 pouce)
Température d'eau maximale	35 °C
Poids net	17 kg
Poids brut	18 kg
Dimensions (L x l x h)	520 x 330 x 660 mm
Fonctions principales	Pompage automatique d'eau avec maintien de pression constante, préfiltre intégré, clapet anti-retour, manomètre et pressostat
Utilisations recommandées	Alimentation en eau depuis puits ou citerne, arrosage de jardin, alimentation de machine à laver ou WC
Entretien	Nettoyer régulièrement le préfiltre à l'aide de la clé fournie ; vidanger le réservoir avant risque de gel
Sécurité	Débrancher l'appareil avant toute intervention ; ne pas pomper de liquides corrosifs, inflammables ou à température élevée
Pièces détachées et réparabilité	Pièces détachées disponibles (clé de préfiltre, joints, pressostat) ; contacter le service après-vente Gardenline
Accessoires fournis	Clé pour préfiltre, double nipple R1

FOIRE AUX QUESTIONS - GLWH 1100 Gardenline

Comment installer la pompe Gardenline GLWH 1100 ?

Placez la pompe sur une surface stable et plane. Raccordez le tuyau d'aspiration à l'entrée (avec clapet anti-retour). Remplissez la cuve d'eau par l'ouverture de remplissage jusqu'à ce que le réservoir soit plein. Branchez le tuyau de refoulement sur la sortie et ouvrez un robinet de puisage. Mettez sous tension : la pompe démarre automatiquement.

Quel est le débit maximum de cette pompe ?

Le débit maximum est de 3600 L/h (litres par heure) à refoulement libre. À 2 bar de pression, le débit est de 2750 L/h.

Quelle pression maximale peut-elle atteindre ?

La pression maximale de refoulement est de 4,5 bar (0,45 MPa). La pression de coupure automatique est réglée à 3 bar.

Comment nettoyer le préfiltre ?

Débranchez la pompe. Utilisez la clé fournie pour dévisser le bouchon du préfiltre. Retirez la cartouche filtrante et rincez-la à l'eau claire. Remettez-la en place et revissez le bouchon. Effectuez cette opération régulièrement.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique et que le réservoir est plein d'eau. Assurez-vous que le clapet anti-retour est étanche et que le tuyau d'aspiration n'est pas obstrué. Si le problème persiste, contactez le SAV.

Peut-on utiliser cette pompe pour l'eau chaude ?

Non, la température maximale de l'eau pompée est de 35 °C. Au-delà, la pompe pourrait être endommagée.

Comment vidanger le réservoir avant l'hiver ?

Débranchez la pompe. Ouvrez le robinet de puisage. Dévisser le bouchon de vidange situé sous la pompe pour évacuer toute l'eau du réservoir. Remettez le bouchon après vidange.

Quelle est la différence entre pression de déclenchement et coupure ?

La pression de déclenchement (1,5 bar) est la pression à partir de laquelle la pompe se met en marche lorsque la pression dans le réservoir descend. La pression de coupure (3 bar) est la pression à laquelle la pompe s'arrête, une fois le réservoir rempli.

Quels sont les raccords nécessaires ?

Les raccords d'aspiration et de refoulement sont en R1 (1 pouce) filetage intérieur. Utilisez des tuyaux et raccords compatibles de même diamètre.

Où trouver des pièces détachées ?

Les pièces détachées (clé de préfiltre, joints, pressostat, clapet) sont disponibles auprès du service après-vente Gardenline ou sur les sites de pièces détachées pour pompes.

MODE D'EMPLOI GLWH 1100 Gardenline

GARDENLINE

GLWH 1100

Water works

Art.-No. 41.732.40

The water works unit GLWH 1100 pumps water from wells and cisterns automatically with stable water pressure. Toilets, washing machines and garden watering are just a few of its numerous applications. Furthermore the garden pump is equipped with a pre-filter, which prevents that dirt arrives into the pump inside. The unit is powered by a sturdy asynchronous motor with thermal protection. The water works is supplied complete with pressure switch and pressure gauge.

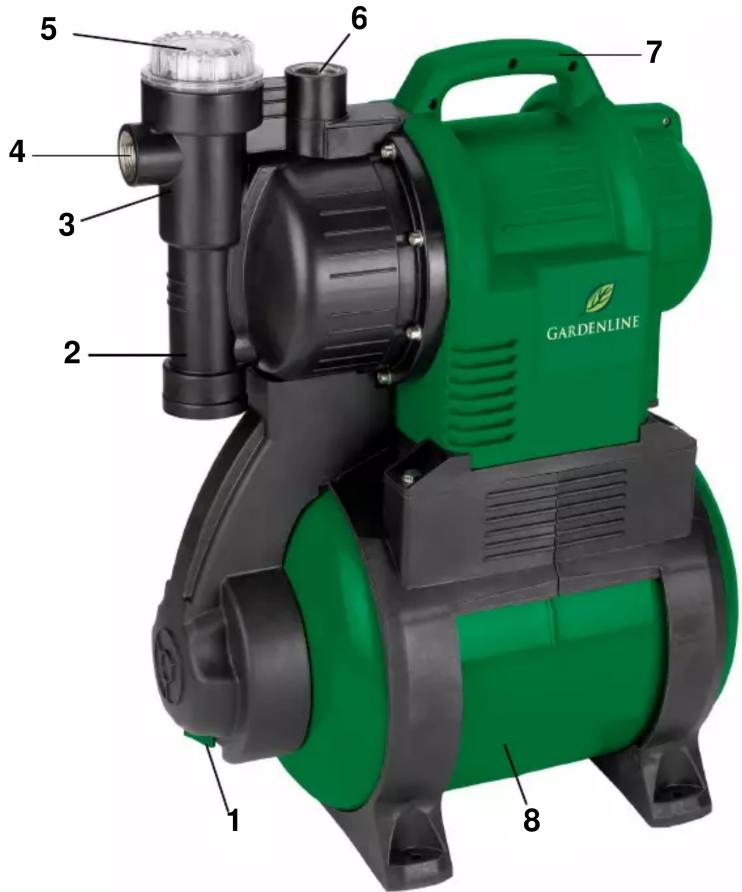

Features

Pressure swich
Pressure gauge
■ Water drain plug (1)
■ Return valve (2)
■ Integrated pre-filter (3)
■ Connection for suction hose made of stainless steel (4)
■ Large water filler opening (5)
■ Connection for pressure hose made of stainless steel (6)
■ Handle (7)
Tank 19.2 ltr. (8)
■ Double nipple R1 (9)
■ Connection for pressure hose (10)
■ Key for pre-filter screw (11)

Technical data

■ Mains: 230 V \~ 50 Hz
■ Power: 1,100 Watt
■ Delivery capacity max: 3,600 l/h
■ Delivery capacity at 2 bar: 2,750 l/h
■ Pump pressure max.: 0.45 MPa (4,5 bar)
■ Activation pressure approx.: 0.15 MPa (1,5 bar)
■ Cut-off pressure approx.: 0.3 MPa (3 bar)
■ Tank volume: 19.2 Liter
■ Suction & pressure connection: R1 IG
■ Water temperature: 35°C
■ Net weight: 17 kg
■ Gross weight: 18 kg
■ Packing dimensions: 520 x 330 x 660 mm
■ Bar code: 23205314
■ Sales unit: 1 pc

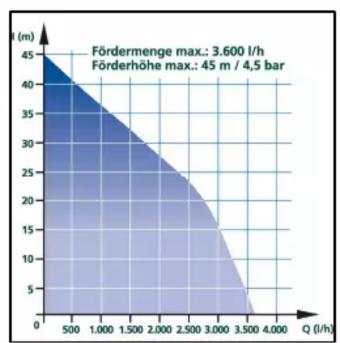

Performance data:

9 10 11

5 6 7 4 3 2 GARDENLINE 1 8
