Type de produit Onduleur en ligne (On-line UPS) monophasé
Marque Digitus
Modèle DN-170106
Puissance 6 kVA / 10 kVA selon module
Tension d'entrée 208/220/230/240 VAC monophasé
Tension de sortie 208/220/230/240 VAC monophasé
Fréquence 50 Hz
Topologie Double conversion (On-line) avec redondance N+X modulaire
Connectivité Ports USB, RS-232, parallèle, Intelligent Slot pour carte SNMP/Relais
Batterie 20 batteries par défaut (9 Ah), recharge tous les 3 mois si inutilisé
Batterie externe Jusqu'à 4 modules de batterie externes
Courant de charge 1,35 A par défaut, ajustable selon capacité
Température de fonctionnement 0 °C à 40 °C
Humidité de fonctionnement 5 % à 95 % (sans condensation)
Altitude maximale 1500 m à pleine charge, réduction au-delà jusqu'à 5000 m
Indicateurs Voyants LED (ONDULEUR, BATTERIE, BYPASS, ALARME) et écran LCD
Protections Disjoncteurs, arrêt d'urgence, protection contre les surcharges et courts-circuits
Logiciel de surveillance UPSilon 2000 (téléchargeable)
Entretien Recharge batterie tous les 3 mois si inutilisé ; maintenance par personnel qualifié

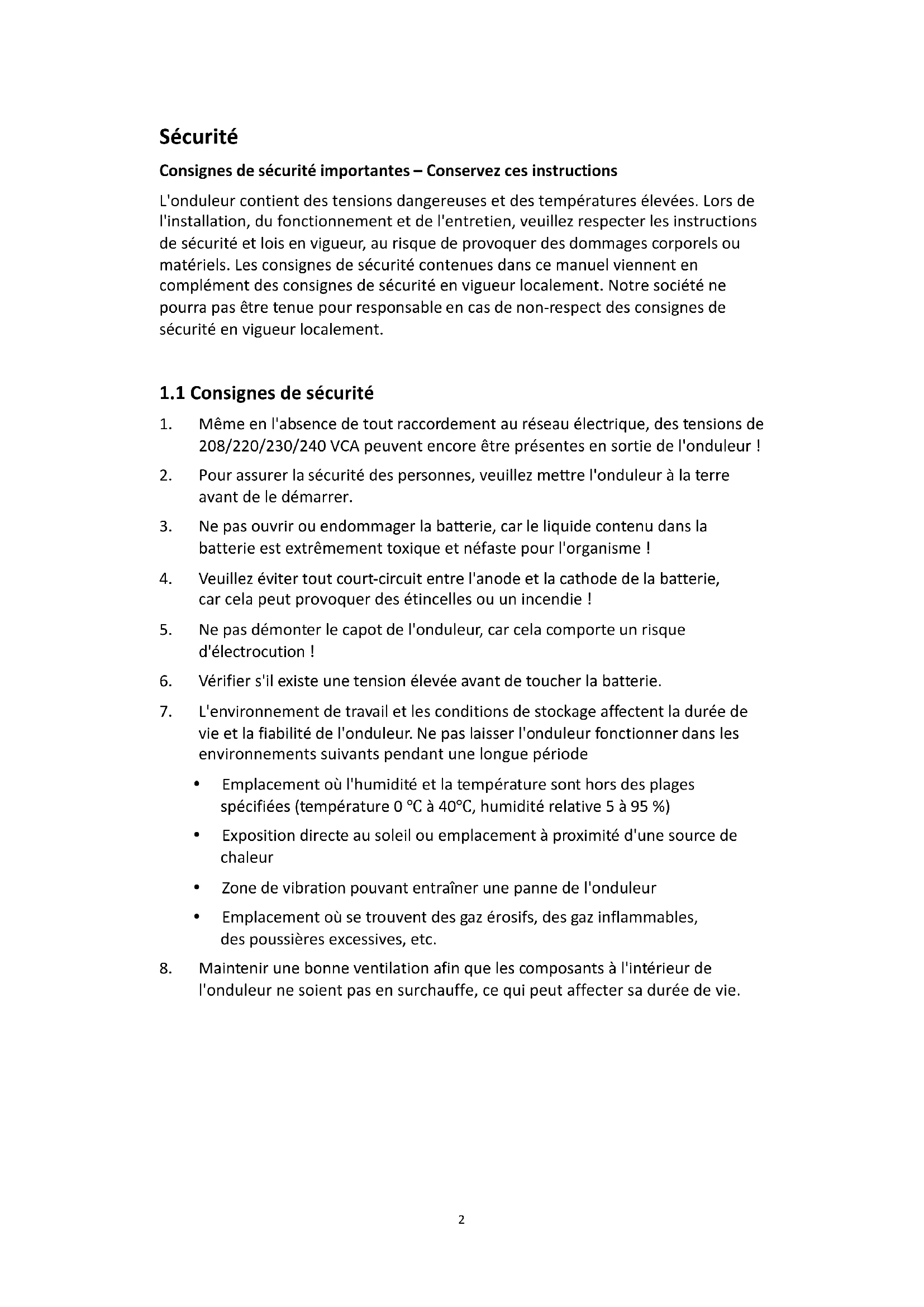

Sécurité Mise à la terre obligatoire ; ne pas ouvrir ; respect des consignes locales
Accessoires fournis Câbles USB, RS-232, parallèle, guide d'installation
Réparabilité Pièces détachées disponibles via revendeur ; modules remplaçables

FOIRE AUX QUESTIONS - DN-170106 Digitus

Comment mettre en marche l'onduleur Digitus DN-170106 ?
Assurez-vous que la mise à la terre est correcte, puis mettez le coupe-circuit batterie sur ON. Ensuite, appuyez sur le bouton ENTER/ON pour démarrer l'onduleur. Attendez deux bips pour confirmer le démarrage.
Que faire en cas de panne de courant ?
L'onduleur passe automatiquement en mode batterie. Pour une utilisation prolongée, réduisez la charge. Si la batterie est faible, l'onduleur émettra des alarmes sonores et visuelles. Éteignez les équipements non essentiels.
Comment réaliser un démarrage à froid (black start) ?
Sans alimentation secteur, allumez l'interrupteur batterie. Appuyez et maintenez le bouton ENTER/ON pendant plus de 2 secondes. Le redresseur démarrera, puis après 30 secondes, l'onduleur fonctionnera sur batterie.
Comment éteindre complètement l'onduleur ?
Appuyez sur le bouton ESC/OFF pendant environ 1 seconde jusqu'au bip. Mettez ensuite les disjoncteurs secteur et batterie sur OFF. Attendez 5 minutes que les condensateurs internes se déchargent avant toute intervention.
Quelle est la procédure pour connecter des batteries externes ?
Connectez la borne BAT+ de l'onduleur à l'anode de la batterie positive et BAT- à la cathode de la batterie négative. Respectez la polarité. L'onduleur peut gérer jusqu'à 4 modules externes. Après connexion, réglez le nombre et la capacité via l'écran LCD.
Comment surveiller l'onduleur à distance ?
Utilisez le port USB ou RS-232 pour connecter un PC et installez le logiciel UPSilon 2000. Vous pouvez également installer une carte SNMP ou Relais dans le port Intelligent Slot pour une surveillance réseau.
Que faire si l'écran LCD affiche une alarme ?
Consultez le manuel pour identifier le code d'alarme. Les alarmes courantes incluent : surcharge, batterie faible, défaut de ventilation. Réduisez la charge, vérifiez les connexions batterie ou nettoyez les filtres à air si nécessaire.
Quelle est la durée de vie typique de la batterie ?
La durée de vie dépend de la température et du nombre de cycles. Pour une durée optimale, maintenez la batterie entre 15 °C et 25 °C. Remplacez la batterie tous les 3 à 5 ans selon l'utilisation.
L'onduleur peut-il être utilisé en parallèle avec un autre ?
Oui, cette série supporte le parallélisme pour la redondance. Consultez le guide d'installation pour les configurations parallèles. L'écran affichera "PAL" en mode parallèle.
Comment régler la sensibilité ou les paramètres avancés ?
Accédez au menu de l'écran LCD via les boutons UP, DOWN, ESC/OFF et ENTER/ON. Vous pouvez modifier la tension, la fréquence, le nombre de batteries, etc. Reportez-vous au manuel pour les détails.
