HKS 85 - Aiguisoir Herkules - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aiguisoir à chaîne
Marque	Herkules
Modèle	HKS 85
Tension d'alimentation	230 V ~ 50 Hz
Puissance	85 W
Vitesse à vide	4 800 tr/min
Diamètre extérieur de la meule	108 mm
Diamètre intérieur de la meule	23 mm
Épaisseur de la meule	3,2 mm
Poids	2,2 kg
Dimensions de l'emballage	350 x 240 x 170 mm
Fonctions	Limiteur de profondeur, échelle de réglage de l'angle, dispositif de serrage rotatif, meule, cache transparent
Réglage de l'angle	Précision grâce à l'échelle graduée
Accessoires optionnels	Meule de rechange ESS 3,2 (Art. 45.000.75) et ESS 4,5 (Art. 45.000.70)
Entretien	Nettoyer la meule régulièrement, vérifier l'usure, remplacer si nécessaire
Sécurité	Porter des lunettes de protection, débrancher avant tout entretien, ne pas utiliser sans le cache
Réparabilité	Meule interchangeable, autres pièces non spécifiées
Compatibilité	Affûte tous les maillons coupants des chaînes de tronçonneuse habituelles
Utilisation	Serrage sans repositionnement grâce au dispositif rotatif
Code-barres	4006825536867

FOIRE AUX QUESTIONS - HKS 85 Herkules

Comment régler l'angle d'affûtage sur le HKS 85 ?

Utilisez l'échelle de réglage de l'angle (repère 2) pour ajuster l'angle souhaité. L'échelle graduée permet une précision optimale.

Quelle est la puissance de l'aiguisoir Herkules HKS 85 ?

L'aiguisoir a une puissance de 85 watts sous une tension de 230 V ~ 50 Hz, avec une vitesse à vide de 4 800 tr/min.

Comment changer la meule ?

Débranchez l'appareil, retirez le cache transparent, desserrez l'écrou de fixation, remplacez la meule (diamètre intérieur 23 mm, extérieur 108 mm, épaisseur 3,2 mm). Utilisez une meule de rechange compatible, comme les modèles ESS 3,2 ou ESS 4,5.

Quels types de chaînes puis-je affûter avec ce modèle ?

L'HKS 85 est conçu pour affûter tous les maillons coupants des chaînes de tronçonneuse courantes. Le dispositif de serrage rotatif permet d'affûter tous les maillons sans démontage.

À quoi sert le limiteur de profondeur ?

Le limiteur de profondeur (repère 1) permet de contrôler la profondeur de coupe de la chaîne. Il doit être réglé selon les spécifications du fabricant de la chaîne.

Comment entretenir l'aiguisoir Herkules HKS 85 ?

Nettoyez régulièrement la meule et le cache transparent. Vérifiez l'usure de la meule et remplacez-la si nécessaire. Rangez l'appareil dans un endroit sec.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de protection. Débranchez l'appareil avant tout entretien. Ne retirez pas le cache transparent pendant le fonctionnement. Évitez tout contact avec la meule en rotation.

Où puis-je acheter des meules de rechange pour le HKS 85 ?

Les meules de rechange sont disponibles sous les références ESS 3,2 (Art.-No. 45.000.75) et ESS 4,5 (Art.-No. 45.000.70) chez les revendeurs agréés Herkules.

L'aiguisoir est-il adapté à un usage intensif ?

Oui, l'HKS 85 est compact, durable et fiable, conçu pour un affûtage précis même en utilisation régulière. Sa puissance de 85 W est suffisante pour un usage semi-professionnel.

Comment démarrer l'aiguisoir HKS 85 ?

Branchez l'appareil sur une prise 230 V, placez la chaîne dans le dispositif de serrage, réglez l'angle souhaité, puis allumez l'interrupteur. Maintenez la chaîne contre la meule en suivant les instructions.

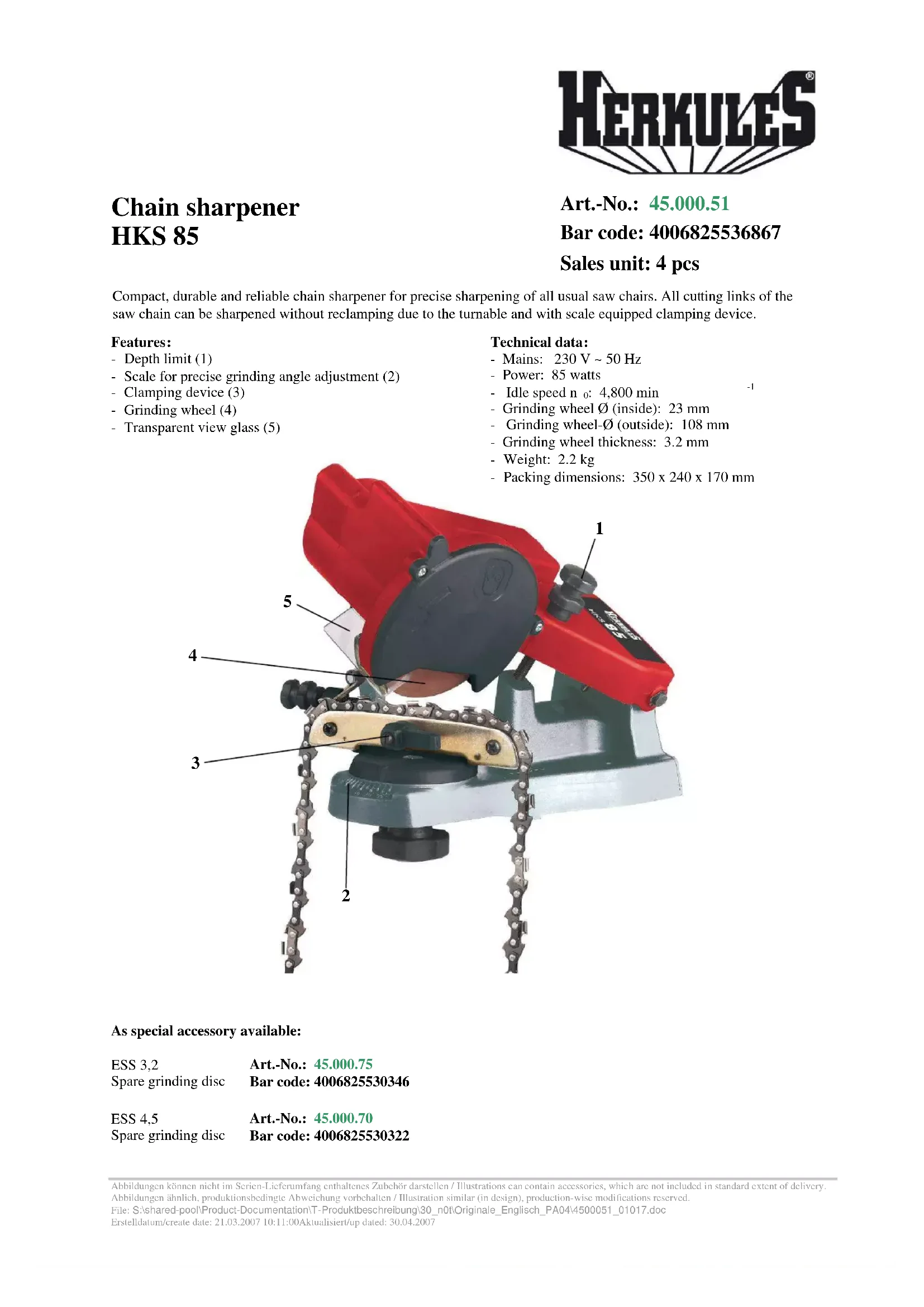

MODE D'EMPLOI HKS 85 Herkules

Chain sharpener

HKS 85

Art.-No.: 45.000.51

Bar code: 4006825536867

Sales unit: 4 pcs

Compact, durable and reliable chain sharpener for precise sharpening of all usual saw chairs. All cutting links of the saw chain can be sharpened without reclamping due to the turnable and with scale equipped clamping device.

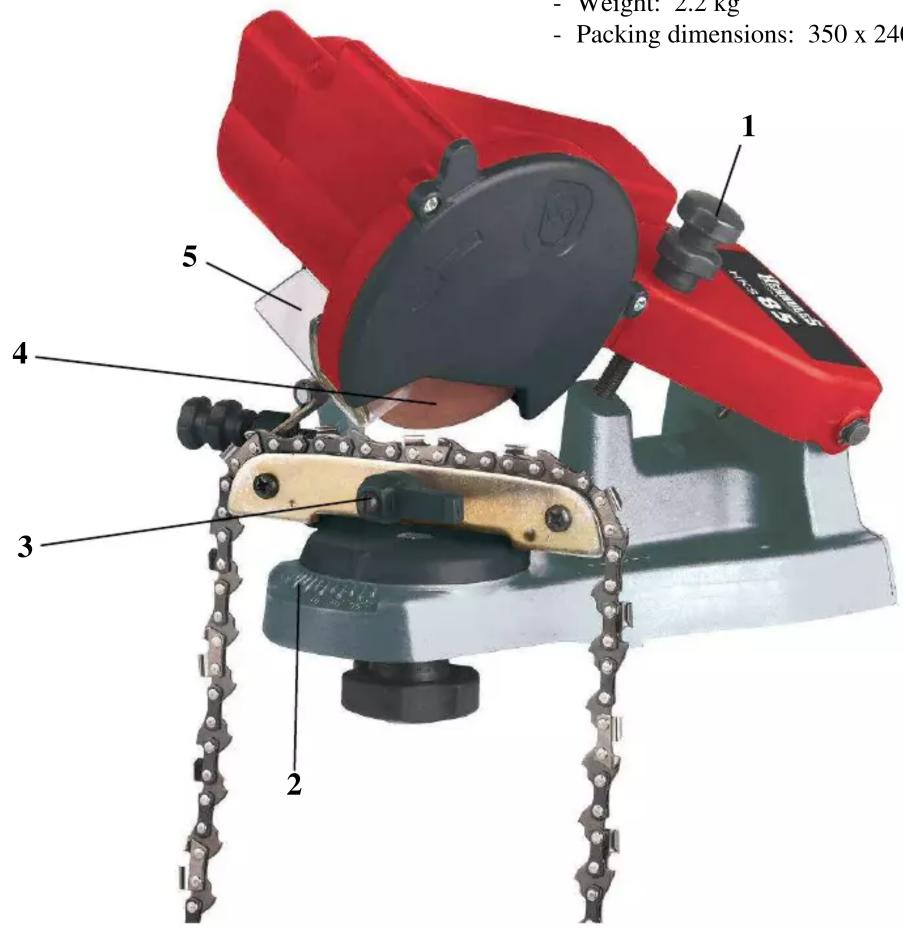

Features:

• Depth limit (1)
• Scale for precise grinding angle adjustment (2)
• Clamping device (3)
• Grinding wheel (4)
• Transparent view glass (5)

Technical data:

• Mains: 230 V \~ 50 Hz
• Power: 85 watts
• Idle speed n 0: 4,800 min
• Grinding wheel ∅ (inside): 23 mm
• Grinding wheel-∅ (outside): 108 mm
• Grinding wheel thickness: 3.2 mm
• Weight: 2.2 kg
• Packing dimensions: 350 x 240 x 170 mm

- Weight: 2.2 kg - Packing dimensions: 350 x 240

As special accessory available:

ESS 3,2 Art.-No.: 45.000.75 Spare grinding disc Bar code: 4006825530346

ESS 4,5 Art.-No.: 45.000.70 Spare grinding disc Bar code: 4006825530322
