Type de produit	Testeur de liquide de frein numérique
Marque	Testboy
Modèle	50
Catégorie	Équipements de mesure
Norme de sécurité	IEC/EN 61010-1, pollution niveau 2
Utilisation	Professionnelle (ateliers, service après-vente)
Type de liquide testé	Liquide de frein DOT4
Indication de qualité	5 témoins DEL (pourcentage d'eau)
Plage de mesure d'eau	0 % à 4 %
Temps de test	Appuyer au moins 2 secondes
Auto-test	Oui (immerger les pointes dans l'eau, appuyer sur le bouton)
Alimentation	1 pile de 9 V (type estimé)
Entretien	Rincer les pointes à l'eau du robinet après chaque usage, sécher, remettre le capuchon
Nettoyage en cas de contact	Nettoyer la peau et les vêtements à l'eau
Précautions	Ne pas exposer le liquide de frein à l'air longtemps (hygroscopique)
Changement de pile	Utiliser un petit tournevis pour soulever le compartiment, remplacer par pile d'origine

FOIRE AUX QUESTIONS - 50 Testboy

Comment utiliser le testeur de liquide de frein Testboy 50 ?

Dévisser le bouchon du réservoir de liquide de frein, retirer le capuchon de l'appareil, immerger les pointes de contrôle jusqu'au bord plastique, puis appuyer sur le bouton pendant au moins 2 secondes pour lire le résultat sur les DEL.

Que signifient les voyants DEL ?

Vert : batterie OK et 0% d'eau. Vert/Jaune : moins de 1% d'eau. Vert/Jaune/Jaune : environ 2% d'eau. Vert/Jaune/Jaune/Rouge : environ 3% d'eau (remplacer conseillé). Vert/Jaune/Jaune/Rouge/Rouge : au moins 4% d'eau (remplacer d'urgence).

Comment remplacer la pile du Testboy 50 ?

Utilisez un petit tournevis pour soulever délicatement le couvercle du compartiment à pile. Remplacez la pile vide par une pile d'origine (type 9V estimé). Refermez soigneusement.

Comment nettoyer les pointes de test après utilisation ?

Rincez les pointes à l'eau du robinet, séchez-les soigneusement, puis replacez le capuchon de protection. Assurez-vous qu'il ne reste aucune trace de liquide de frein sur l'appareil.

Quel type de liquide de frein peut être testé ?

Ce testeur est conçu pour le liquide de frein DOT4. Il n'est pas adapté à d'autres types (DOT3, DOT5, etc.) sans vérification.

Que faire en cas de contact cutané avec le liquide de frein ?

Nettoyez immédiatement et soigneusement les parties concernées de la peau ou du vêtement avec de l'eau. Le liquide de frein est irritant et hygroscopique.

Pourquoi faut-il éviter d'exposer le liquide de frein à l'air ?

Le liquide de frein est très hygroscopique : il absorbe l'humidité de l'air, ce qui abaisse son point d'ébullition et réduit son efficacité. Refermez toujours le réservoir.

Comment réaliser l'auto-test de l'appareil ?

Tenez les goupilles d'essai dans l'eau (du robinet) et pressez le bouton de test. Toutes les DEL doivent s'allumer. Si ce n'est pas le cas, vérifiez la pile ou l'état des pointes.

Quelles sont les précautions de sécurité à respecter ?

Ne pas utiliser l'appareil sur des circuits sous tension. Respecter la norme IEC/EN 61010-1. Ne pas immerger l'appareil au-delà du bord plastique. Nettoyer après chaque usage.

Où peut-on télécharger la notice complète du Testboy 50 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email.

MODE D'EMPLOI 50 Testboy

Le testeur de liquide de frein a été conçu et certifié selon la norme de sécurité IEC/EN 61010-1 pour appareils électroniques de mesure et d'essai correspondants à une pollution de niveau 2.

Ce testeur de liquide de frein à fonctionnement numérique convient à la détermination de la qualité des liquides de frein (DOT4). Il a été conçu pour utilisation professionnelle dans des ateliers et le domaine des services après- vente. La qualité des liquides étant testée et visualisée à l'aide de cinq témoins DEL indiquant le «pourcentage de l'eau dans le liquide de frein».

Auto épreuve :

Tenir les goupilles d'essai dans l'eau et presser le bouton de l'épreuve. Tous les LED devraient s'éclairer.

Test du liquide de frein :

Dévisser le bouchon du réservoir de liquide de frein et enlever le capuchon du StifTec 5. Immerger les pointes de contrôle dans le liquide de frein jusqu'au bord plastique de l'appareil.

Afin de déterminer la qualité du liquide: presser le bouton au moins pour 2 secondes, en lisant simultanément le résultat affiché par les diodes électroluminescentes.

Indications sur l'appareil :

Rincer la pointe de contrôle dans de l'eau du robinet et la sécher après chaque utilisation. Replacer le capuchon à sa place. S'assurer que les pointes de contrôle voire l'appareil sont exempts de toute trace de liquide de frein.

Affichage :

Vert : Batterie en bon état. (Le liquide ne contient aucune eau.)

Vert/Jaune : Teneur en eau de moins de 1 % dans le liquide de frein

Vert/Jaune/Jaune : Teneur en eau d'environ 2 % dans le liquide de frein

Vert/Jaune/Jaune/rouge : Teneur en eau d'environ 3 % dans le liquide de frein Il est conseillé de remplacer le liquide de frein

Vert/Jaune/Jaune/rouge/rouge : Teneur en eau d'au moins 4 % dans le liquide de frein. Le liquide de frein doit être remplacé d'urgence ! Danger!

En cas de contact physique, il faut nettoyer les parties concernées de la peau ou du vêtement soigneusement avec de l'eau. Ne pas exposer le liquide de frein à l'atmosphère pendant un temps prolongé, du fait que ce liquide est très hygroscopique.

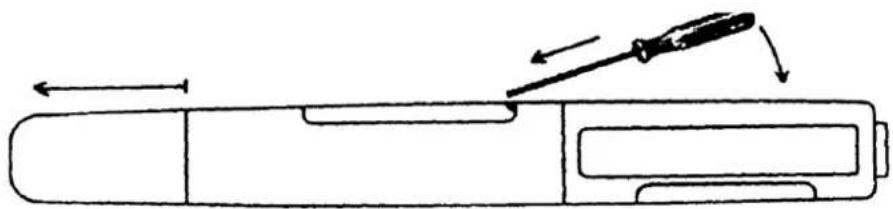

Changement de la pile :

Utilisez un petit tournevis et soulever l'abri de la pile avec soin. Ne remplacez la pile vide qu'avec une pile originale.
