NSWH8P110BK - Commutateur NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit
Marque	Nedis
Modèle	NSWH8P110BK
Utilisation prévue	Connecter plusieurs appareils réseau à un routeur via Ethernet, usage intérieur
Nombre de ports Ethernet	8 ports 10/100/1000 Mbps
Alimentation	Adaptateur secteur fourni, prise mise à la terre
Indicateurs LED	Voyant d'alimentation et voyants de statut réseau par port
Installation	Plug-and-play, aucune configuration requise
Compatibilité	Appareils Ethernet standard, routeurs
Sécurité	Ne pas ouvrir, réparation par technicien qualifié, débrancher en cas de problème
Nettoyage	Chiffon doux et humide, pas de solvants
Environnement	Usage intérieur uniquement, éviter l'eau et l'humidité
Contenu de l'emballage	Commutateur, adaptateur secteur, guide de démarrage rapide
Garantie	Consultez le manuel pour plus de détails

FOIRE AUX QUESTIONS - NSWH8P110BK NEDIS

Comment installer le commutateur Nedis NSWH8P110BK ?

Branchez l'adaptateur secteur sur le port d'alimentation et sur une prise de courant. Connectez vos appareils réseau aux ports Ethernet à l'aide de câbles Ethernet. Le voyant d'alimentation s'allume et les voyants de statut indiquent les connexions.

Que faire si les voyants LED ne s'allument pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le voyant d'alimentation reste éteint, essayez un autre adaptateur compatible. Si les voyants de port ne s'allument pas, assurez-vous que le câble Ethernet est bien connecté et que l'appareil distant est sous tension.

Puis-je utiliser ce commutateur avec un routeur ?

Oui, le commutateur est conçu pour être connecté à un routeur via un câble Ethernet, permettant ainsi d'étendre le nombre de ports disponibles pour vos appareils.

Comment nettoyer le commutateur ?

Débranchez l'alimentation, puis nettoyez l'extérieur avec un chiffon doux et humide. N'utilisez pas de solvants ni de produits abrasifs.

Que faire en cas de panne ou de dysfonctionnement ?

Débranchez immédiatement le commutateur de la source d'alimentation et de tout équipement connecté. Contactez un technicien qualifié pour la réparation. N'ouvrez pas le produit.

Le commutateur prend-il en charge l'alimentation PoE ?

Non, ce modèle n'est pas compatible PoE. Chaque appareil doit être alimenté séparément.

Combien d'appareils puis-je connecter ?

Vous pouvez connecter jusqu'à 8 appareils via les ports Ethernet, en plus de la connexion au routeur.

Quelle est la vitesse de transfert maximale ?

Chaque port supporte des vitesses Gigabit (10/100/1000 Mbps) pour des transferts de données rapides.

Puis-je monter le commutateur au mur ?

La notice ne mentionne pas de support de montage mural. Il est conçu pour être posé sur une surface plane.

Comment savoir si un appareil est connecté et actif ?

Les voyants LED de statut réseau s'allument en vert pour indiquer une connexion active. S'ils clignotent, des données sont transmises.

MODE D'EMPLOI NSWH8P110BK NEDIS

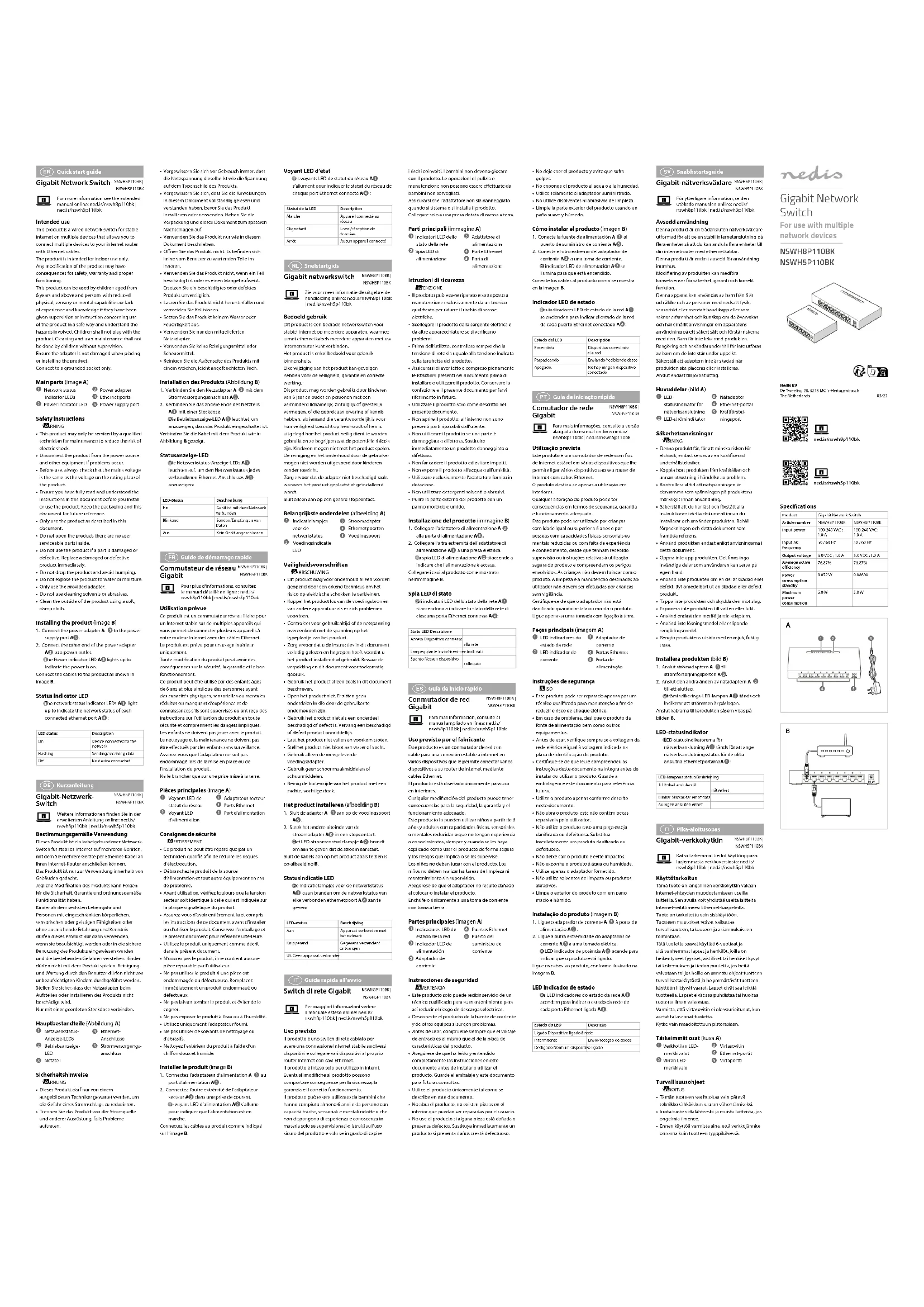

FR Guide de démarrage rapide

Commutateur de réseau NSWH8P110BK | Gigabit NSWH5P110BK

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/

Utilisation prévue

Ce produit est un commutateur réseau filaire pour un Internet stable sur de multiples appareils qui vous permet de connecter plusieurs appareils à votre routeur Internet avec des câbles Ethernet. Le produit est prévu pour un usage intérieur uniquement.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Ce produit peut être utilisé par des enfants âgés de 6 ans et plus ainsi que des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont supervisés ou ont reçu des instructions sur l'utilisation du produit en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance. Assurez-vous que l'adaptateur ne soit pas endommagé lors de la mise en place ou de l'installation du produit.

Ne le brancher que sur une prise mise à la terre.

Pièces principales (image A)

① Voyants LED de ③ Adaptateur secteur

statut du réseau ④ Ports Ethernet ② Voyant LED ⑤ Port d'alimentation d'alimentation

Consignes de sécurité

ASERTIS

- Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.

• Débranchez le produit de la source

d'alimentation et tout autre équipement en cas de problème.

- Avant utilisation, vérifiez toujours que la tension secteur soit identique à celle qui est indiquée sur la plaque signalétique du produit.

- Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.

- Utilisez le produit uniquement comme décrit dans le présent document.

- N'ouvrez pas le produit, il ne contient aucune pièce réparable par l'utilisateur.

- Ne pas utiliser le produit si une pièce est

endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.

- Ne pas laisser tomber le produit et éviter de le cogner.

- Ne pas exposer le produit à l'eau ou à l'humidité. - Utilisez uniquement l'adaptateur fourni.

- Ne pas utiliser de solvants de nettoyage ou d'abrasifs.

- Nettoyez l'extérieur du produit à l'aide d'un chiffon doux et humide.

Installer le produit (image B)

1. Connectez l'adaptateur d'alimentation A ③ au port d'alimentation A⑤.

2. Connectez l'autre extrémité de l'adaptateur secteur A① dans une prise de courant. Le voyant LED d'alimentation A② s'allume pour indiquer que l'alimentation est en marche.

Connectez les câbles au produit comme indiqué sur l'image B.

Voyant LED d'état

Les voyants LED de statut du réseau A1

s'allument pour indiquer le statut du réseau de chaque port Ethernet connecté A④ :

Statut de la LED	Description
Marche	Appareil connecté au réseau
Clignotant	Envoi/réception de données
Arrêt	Aucun appareil connecté
