LIA 0608HWCF M - Pompe à chaleur DIMPLEX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LIA 0608HWCF M DIMPLEX au format PDF.
| Type de produit | Pompe à chaleur air-eau |
| Marque | Dimplex |
| Modèle | LIA 0608HWCF M |
| Puissance de chauffage | 6 kW |
| Alimentation électrique | Triphasé 400V / 50 Hz |
| Dimensions (L x P x H) | Environ 900 x 700 x 800 mm |
| Poids | Environ 150 kg |
| Réfrigérant | R410A ou R32 (vérifier étiquette) |
| Plage de température extérieure | -20°C à +35°C |
| Plage de température de départ | 25°C à 60°C |
| Fonctions principales | Chauffage, refroidissement, production d'eau chaude sanitaire |
| Système de régulation | Hydrotower Compact avec gestionnaire de pompe à chaleur |
| Raccordement hydraulique | Entrée et sortie circuit chauffage |
| Entretien et nettoyage | Nettoyage annuel des filtres et serpentin extérieur |
| Sécurité | Protection antigel, relais de sécurité, thermostat de sécurité |
| Pièces détachées et réparabilité | Compresseur, ventilateur, échangeur, cartes électroniques disponibles |
| Informations générales | Installation par professionnel, entretien annuel conseillé |
FOIRE AUX QUESTIONS - LIA 0608HWCF M DIMPLEX
Questions des utilisateurs sur LIA 0608HWCF M DIMPLEX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à chaleur au format PDF gratuitement ! Retrouvez votre notice LIA 0608HWCF M - DIMPLEX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LIA 0608HWCF M de la marque DIMPLEX.
MODE D'EMPLOI LIA 0608HWCF M DIMPLEX

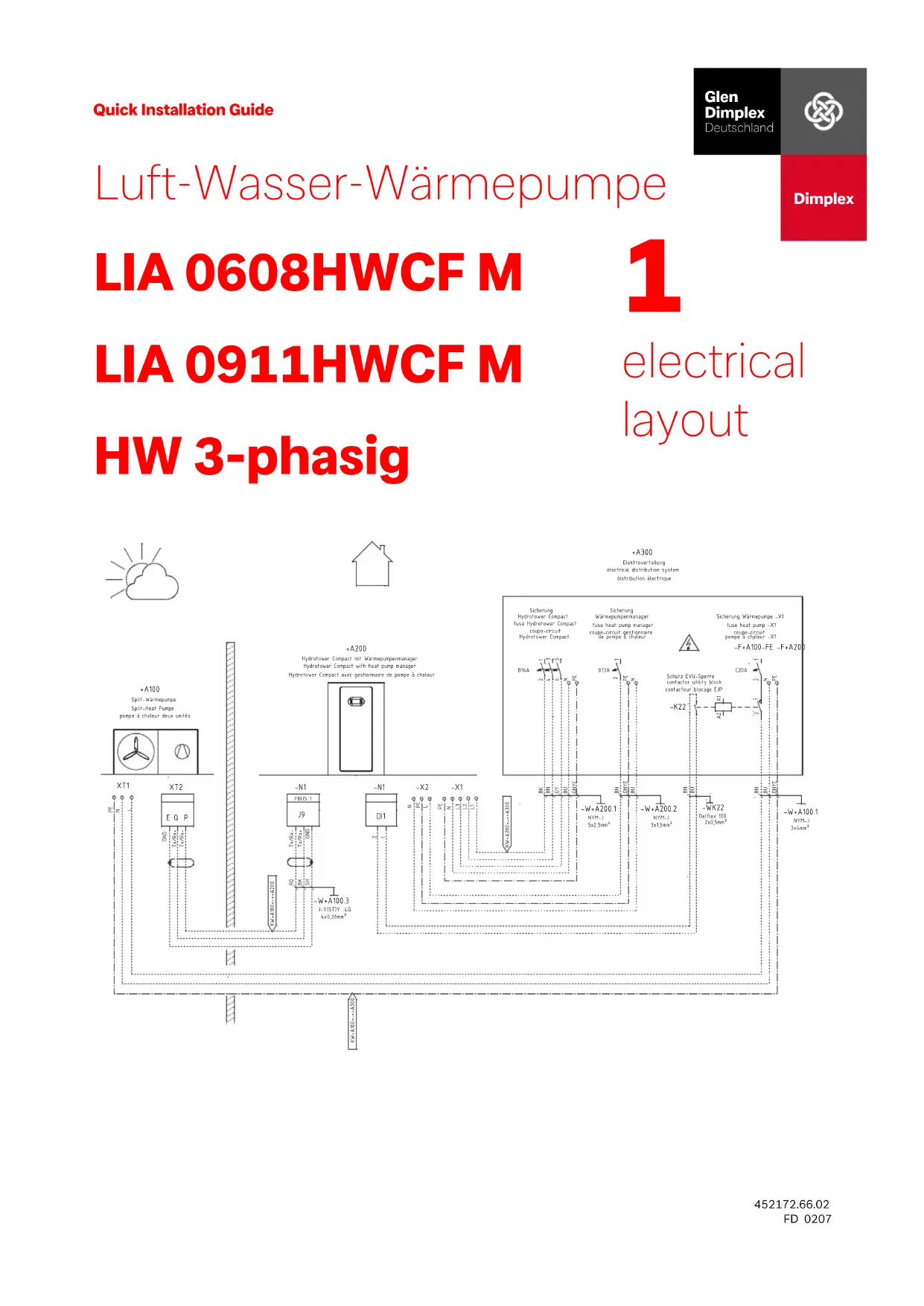

Luft-Wasser-Wärmepumpe
LIA 0608HWCF M
LIA 0911HWCF M
HW 3-phasig
1

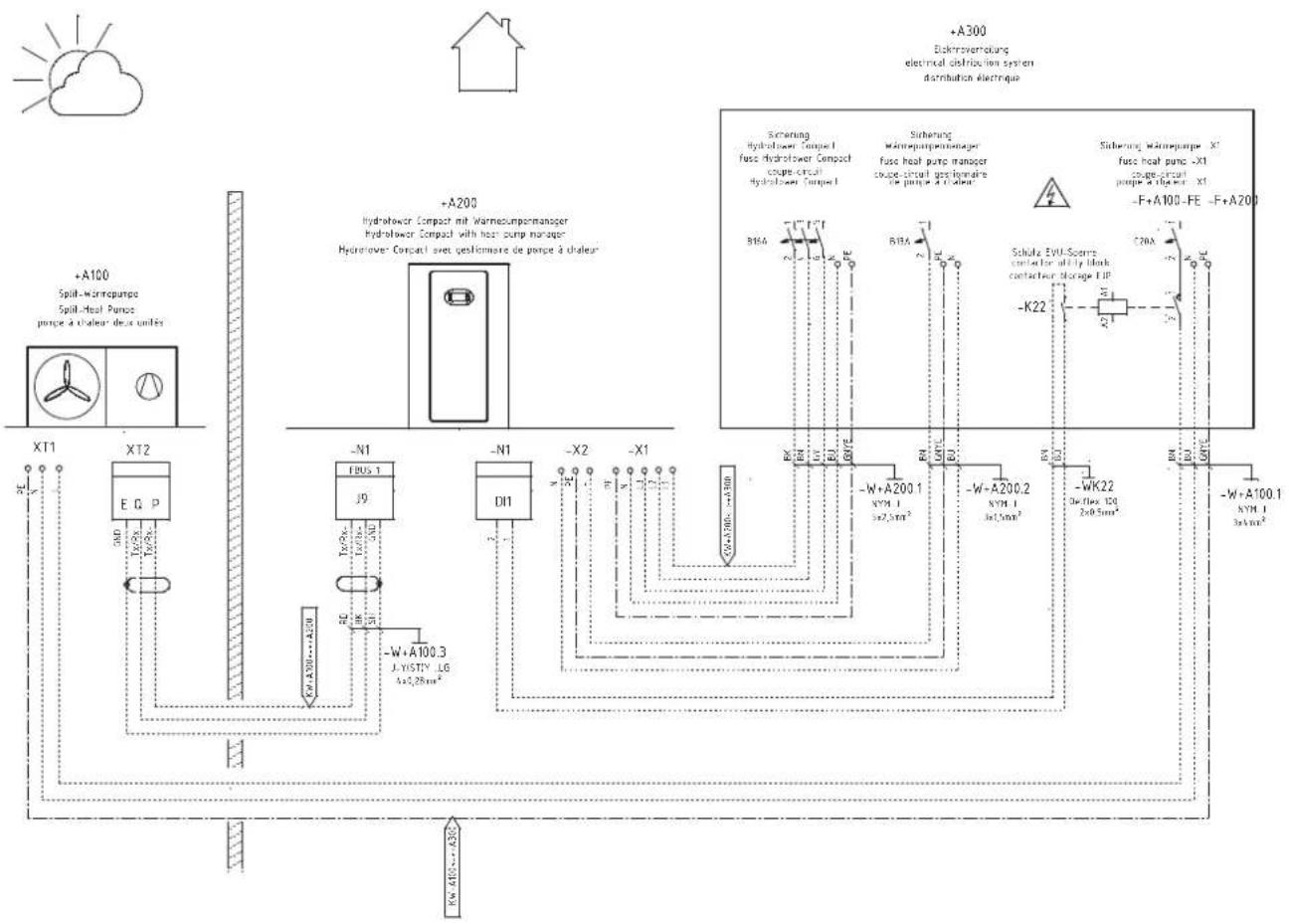

electrical layout
2

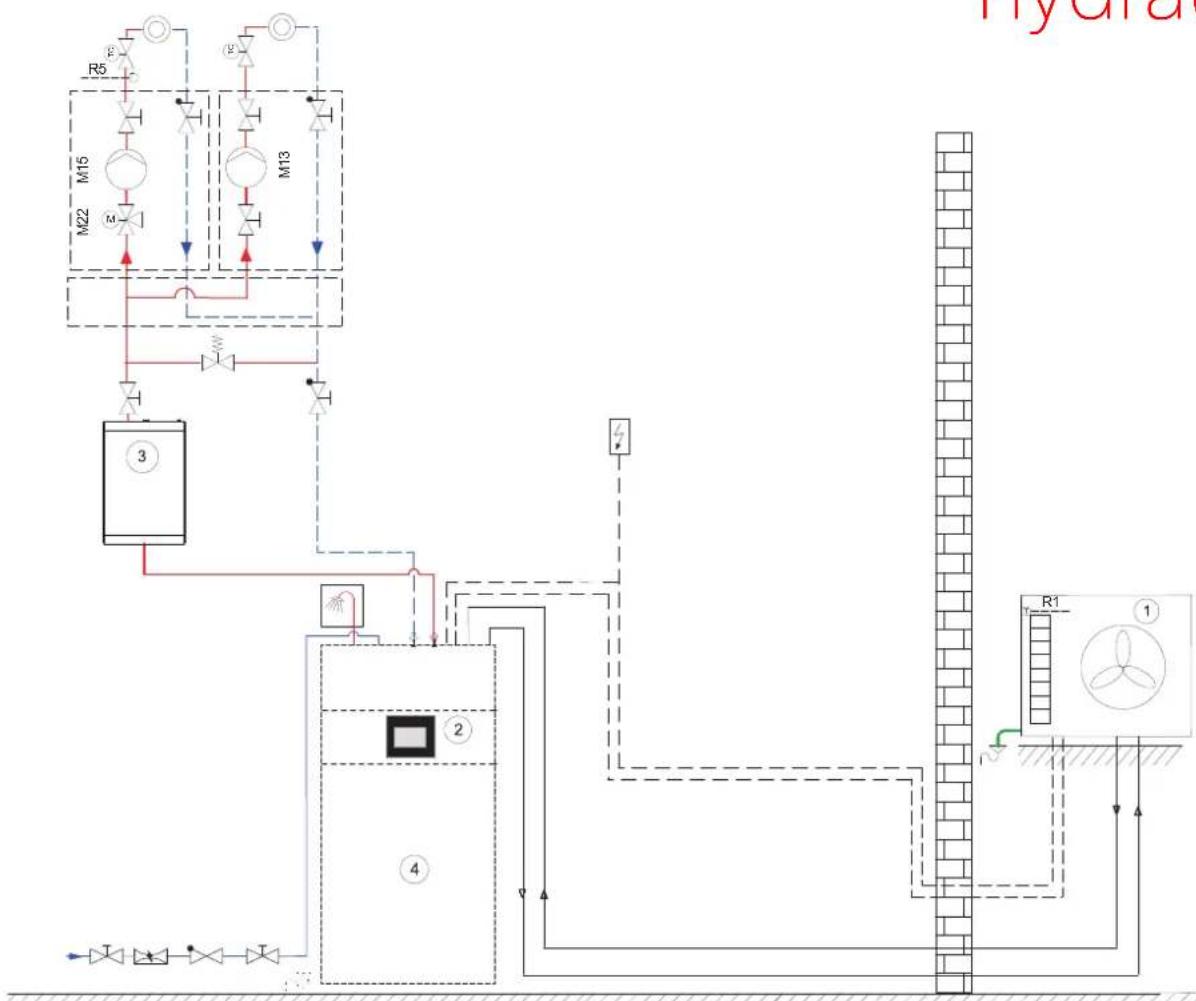

hydraulic


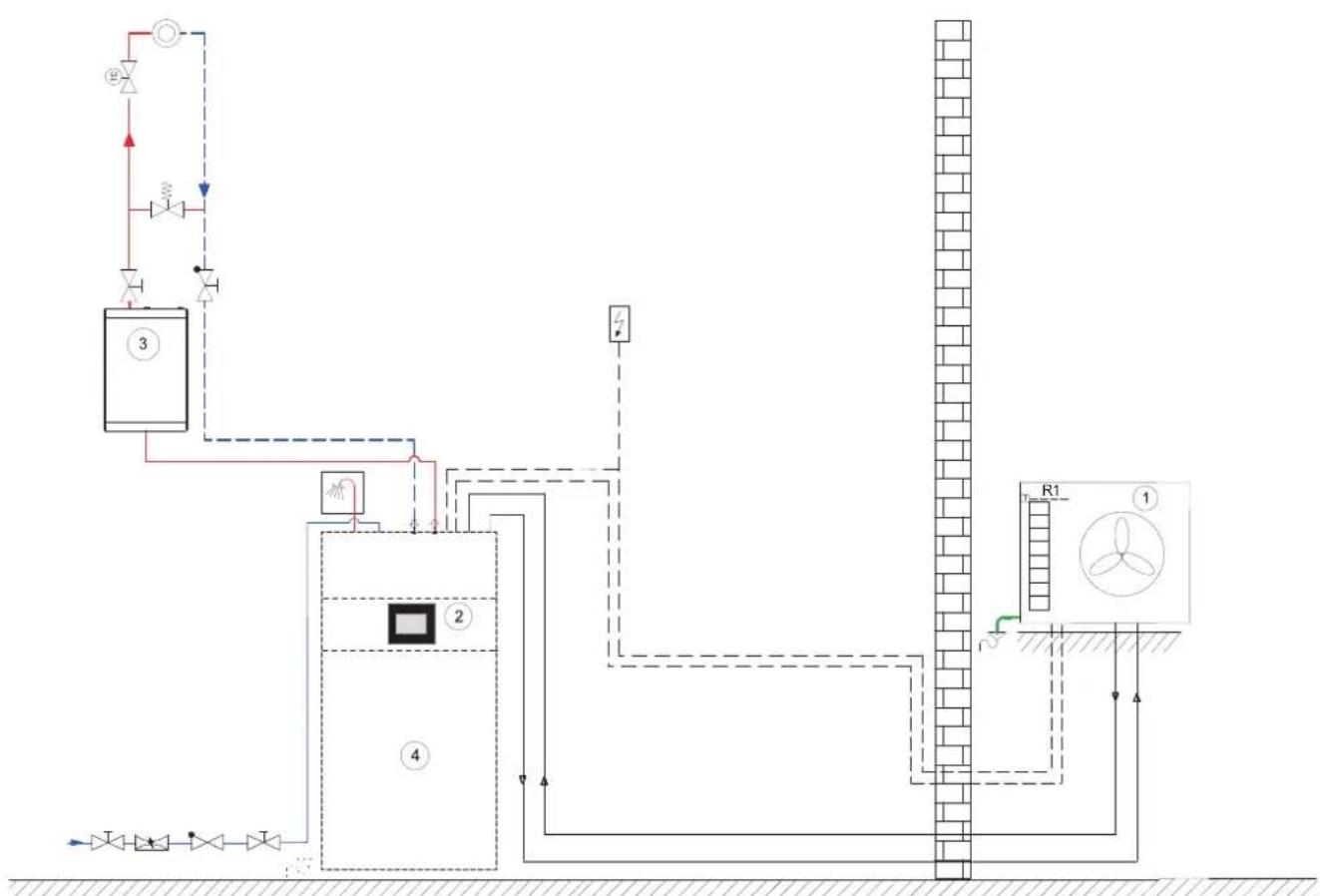

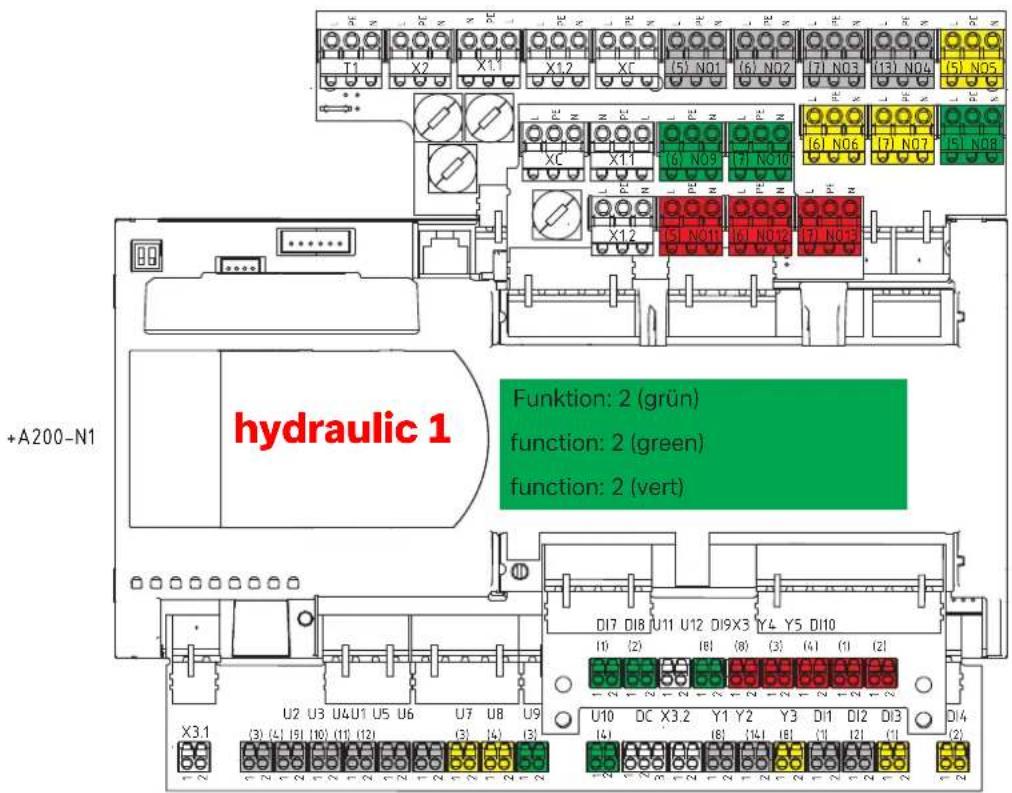

hydraulic 1
3

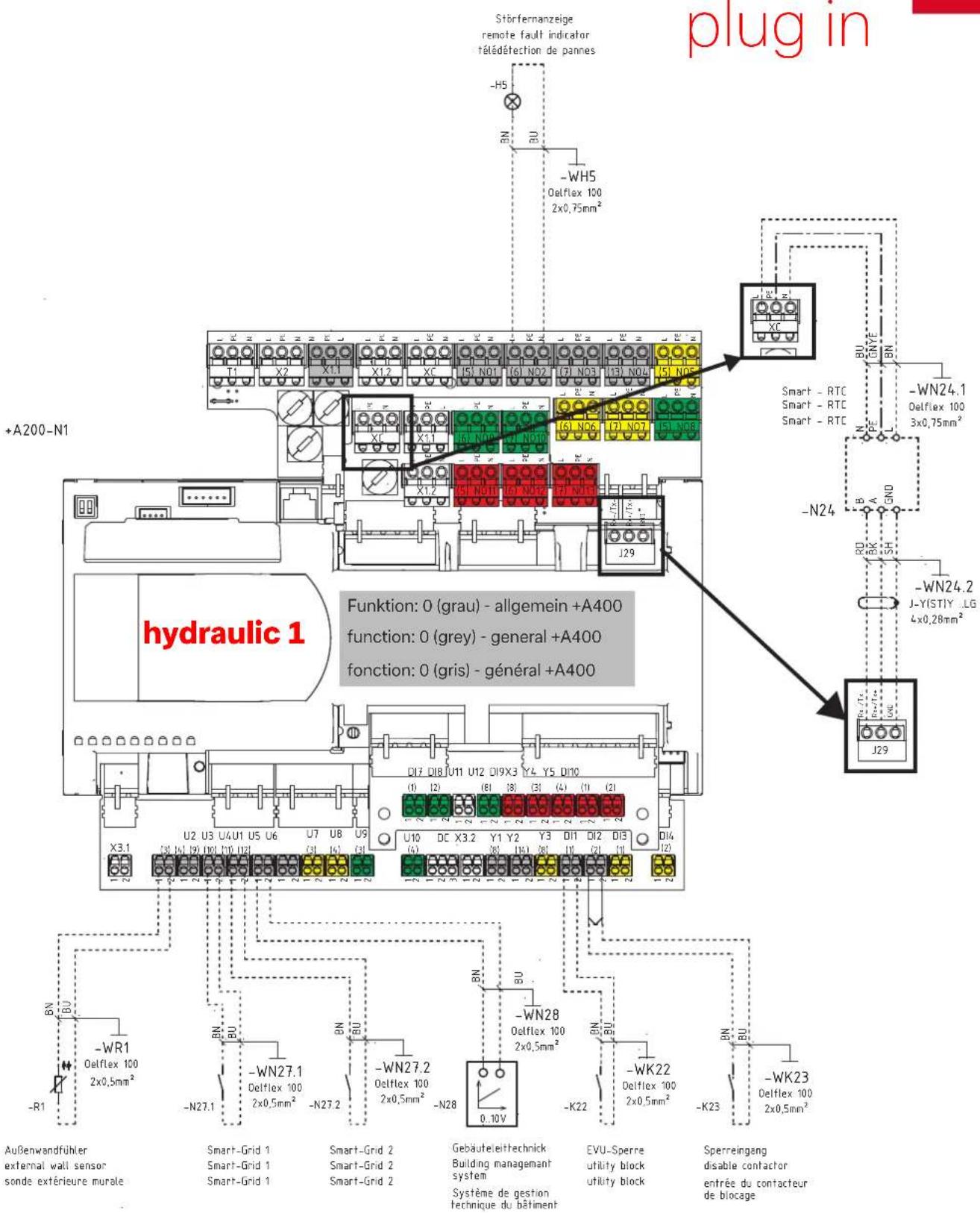

plug in

Dimplex

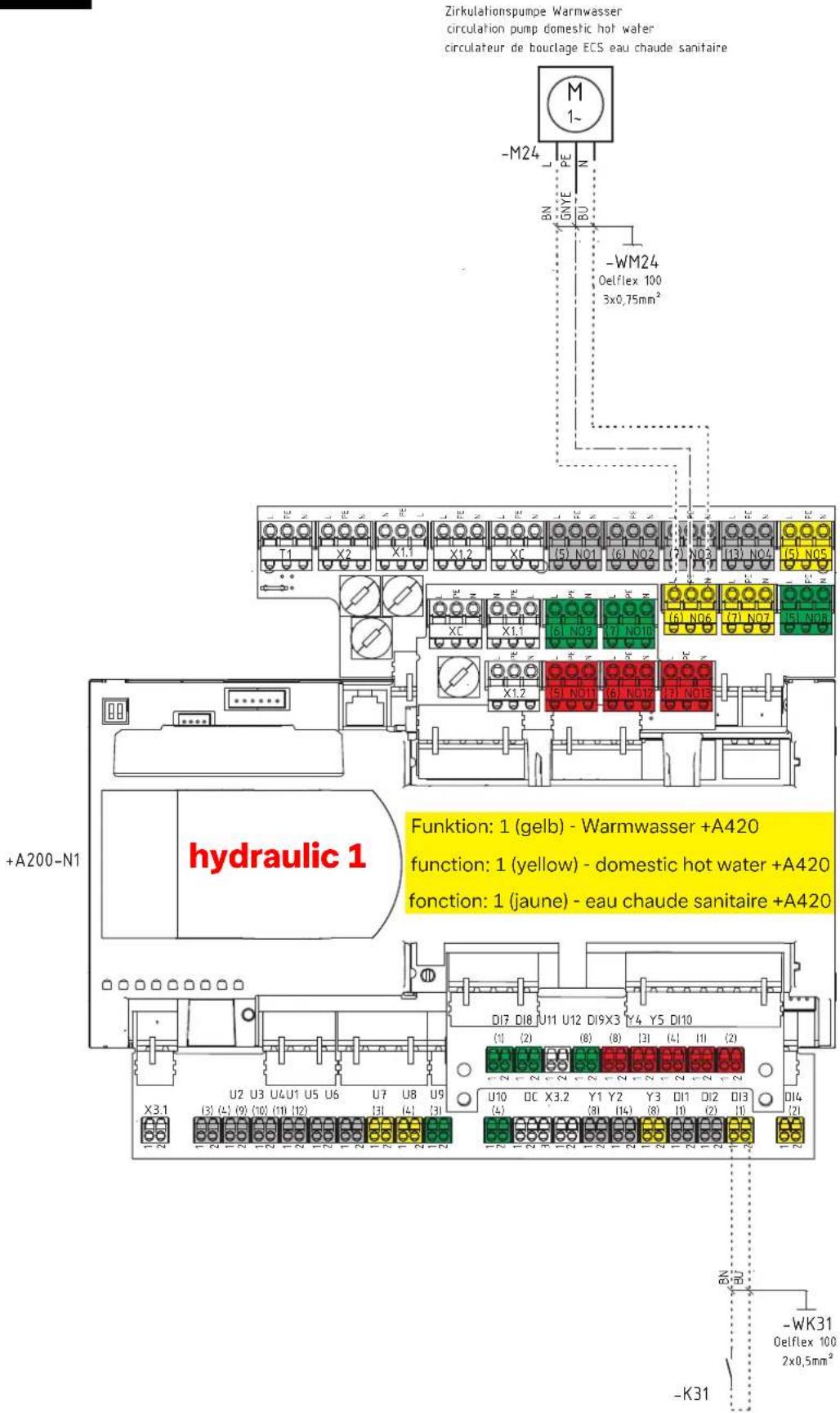

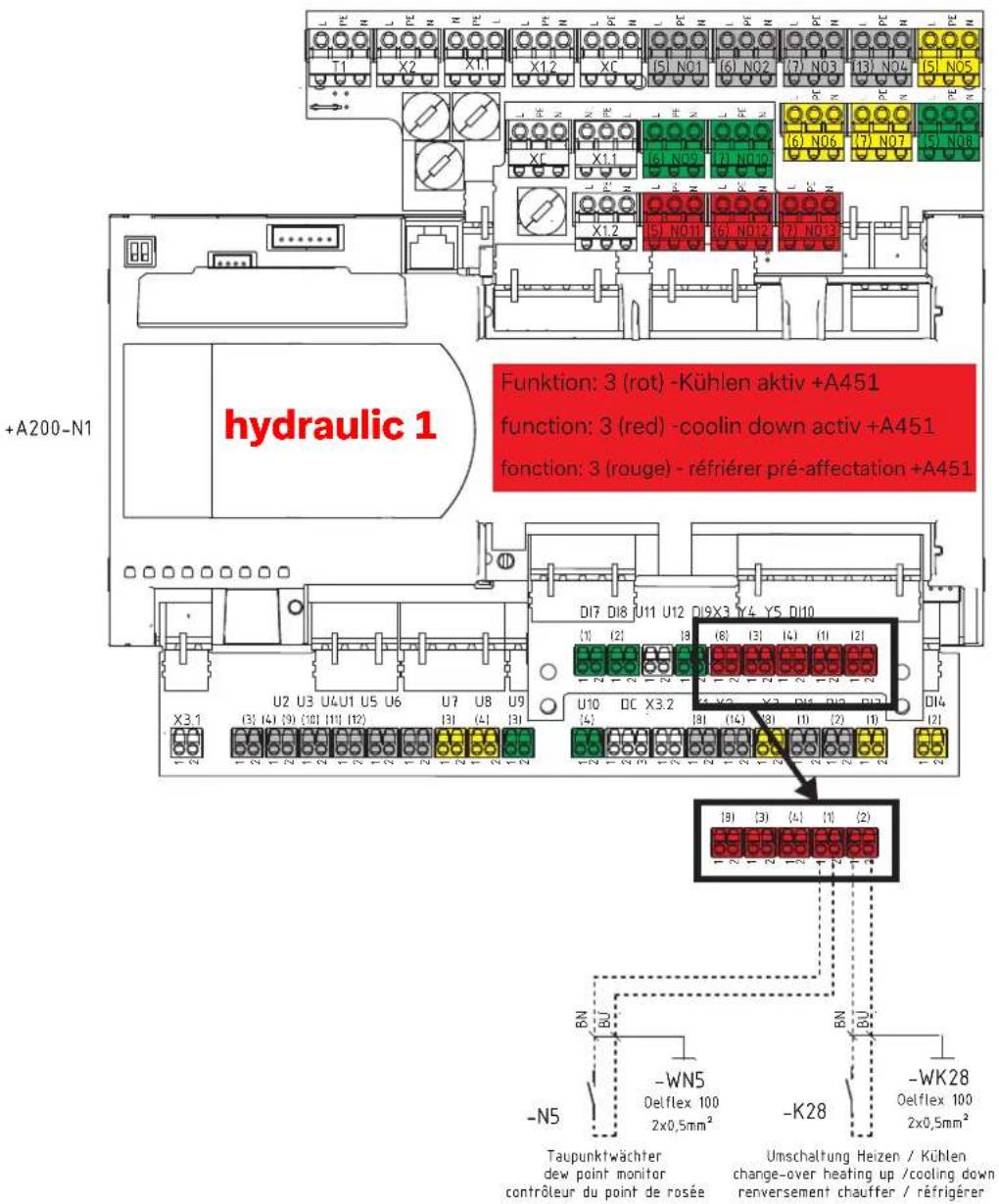

Zirkulation Warmwasser circulation domestic hot water bouclage eau chaude sanitaire

Dimplex

4
hydraulic


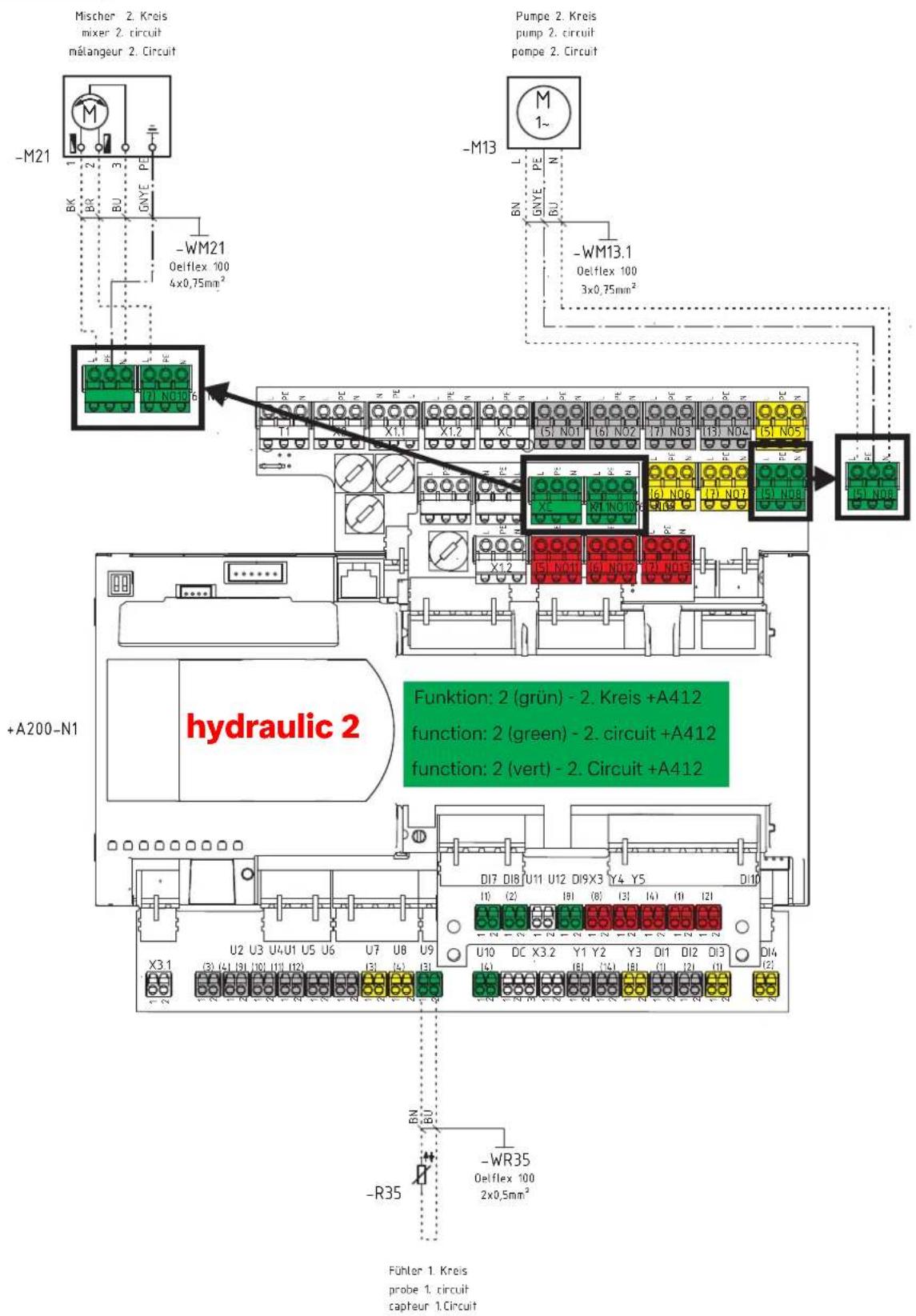

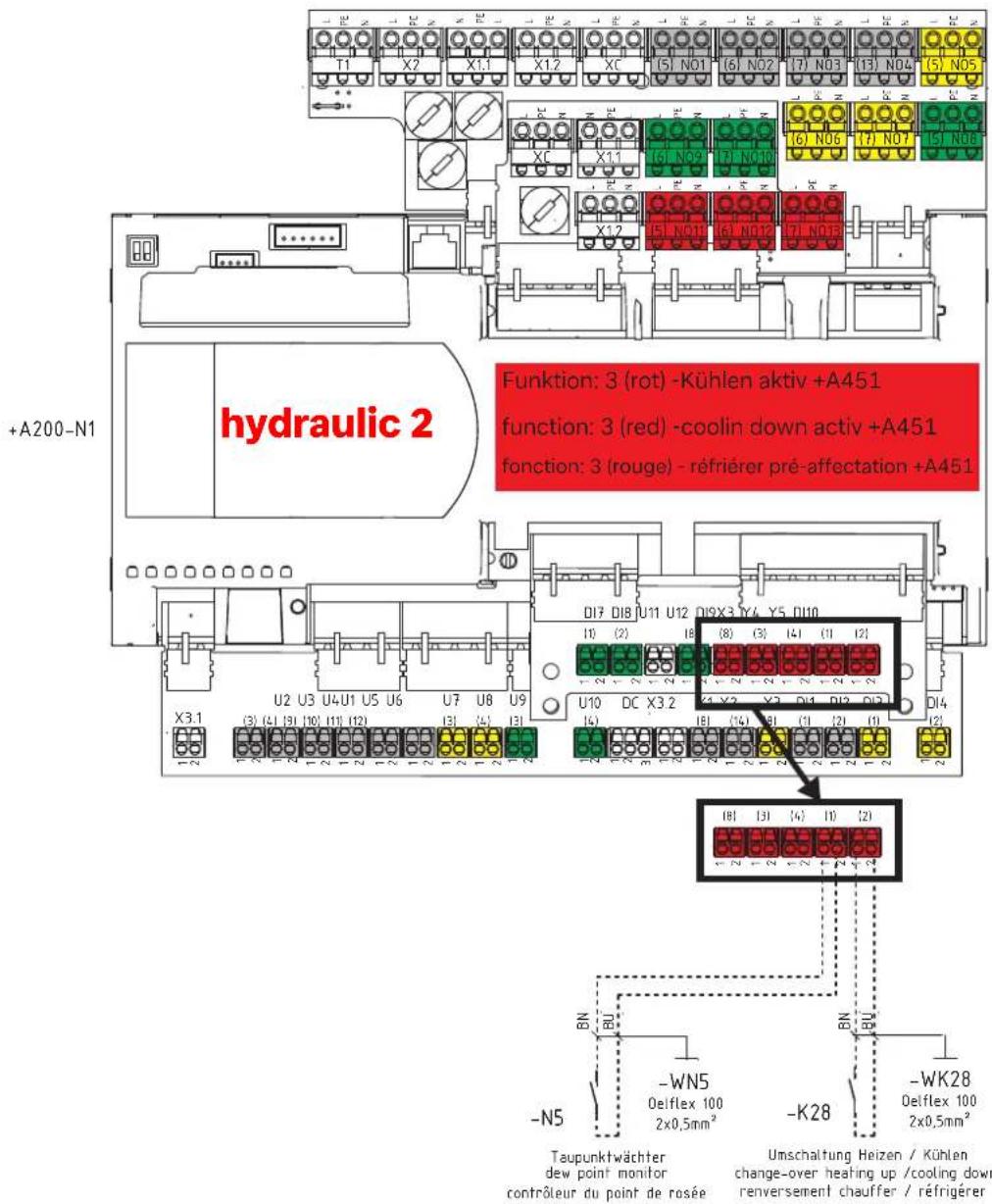

hydraulic 2
Dimplex

5

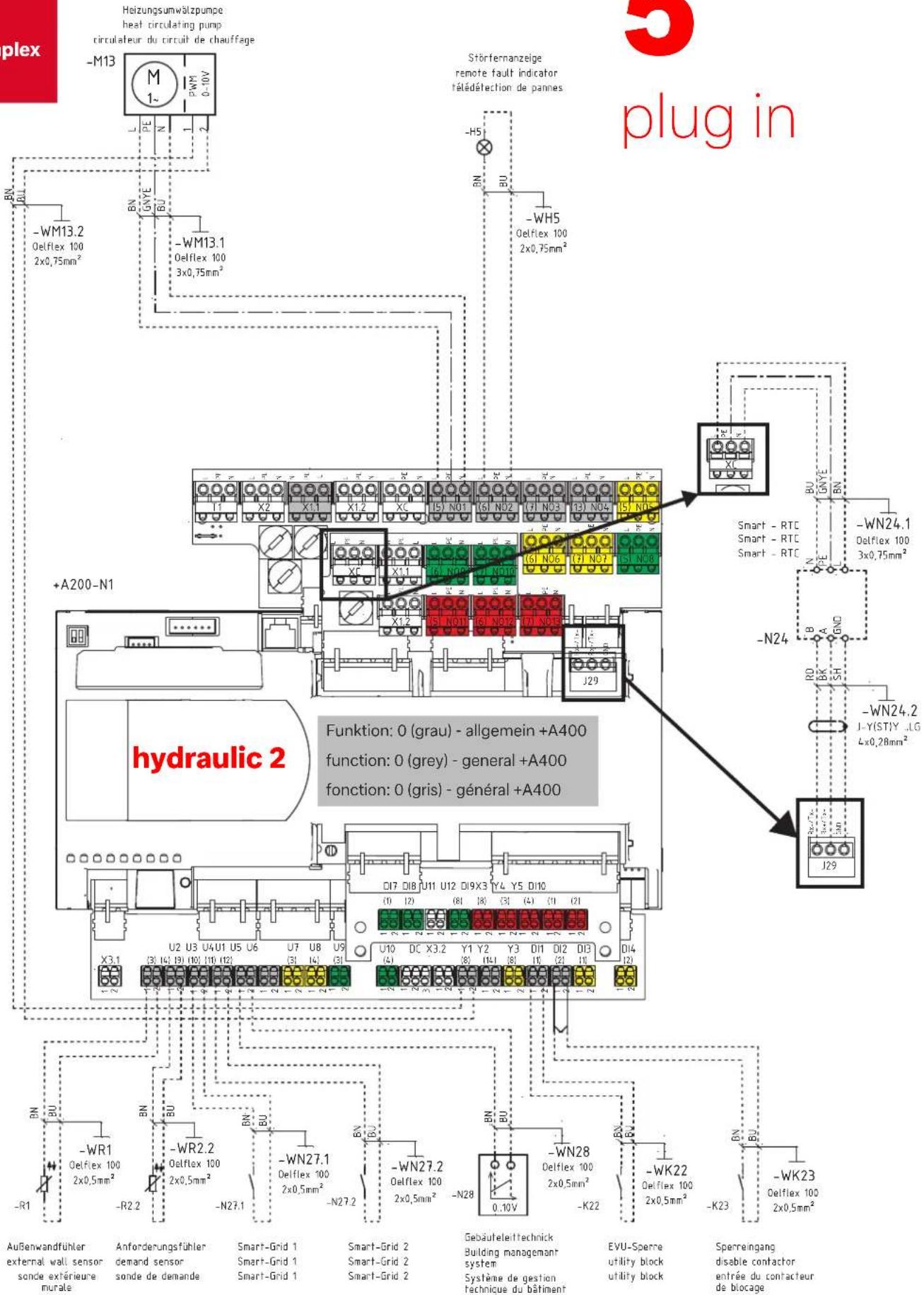

plug in

Zirkulation Warmwasser circulation domestic hot water bouclage eau chaude sanitaire
Dimplex
