Type de produit	Commutateur réseau Gigabit
Marque	Hirschmann
Modèle	695020395 (CAS 8 shop)
Dimensions (L x l x H)	12.5 cm x 19 cm x 4.5 cm
Poids	0,4 kg
Alimentation	Intégrée, 100-240 V AC, adaptateur externe superflu
Nombre de ports	8 ports Ethernet 10/100/1000 Base-T
Ports PoE	4 ports, 802.3af, max 7,5 W par port, total 30 W
Profils intégrés	3 profils : Standard, Priorité (QoS), VLAN
Indicateurs LED	Alimentation, Lien/Activité (1-8), PoE par port (1-4), Surcharge PoE, Commutateur LED On/Off
Température de fonctionnement	0°C à 40°C
Indice de protection	IP20
Montage	Mural possible (vis fournies) ou sur plan de travail
Matériau du boîtier	Plastique blanc avec bande design amovible (blanche ou bleue)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides.
Sécurité	Ne pas exposer à l’humidité. Température ambiante max. 40°C. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de panne, contacter le SAV Hirschmann.
Recyclage	Recycler en fin de vie selon la réglementation locale (DEEE).
Informations générales	Notice disponible gratuitement au format PDF. Pour plus d’informations sur les profils : www.install-your-data.net.

FOIRE AUX QUESTIONS - 695020395 Hirschmann

Comment monter le commutateur au mur ?

Retirez la bande design en plastique en la glissant vers la gauche. Marquez les trous, percez si nécessaire (diam. 6 mm), insérez les chevilles, vissez les vis en laissant dépasser 5 mm. Glissez le commutateur sur les vis, serrez, puis remettez la bande design.

Quelle est la puissance maximale par port PoE ?

Chaque port PoE délivre jusqu’à 7,5 W, avec un total de 30 W pour l’ensemble des quatre ports (802.3af).

Comment sélectionner un profil ?

Utilisez l’interrupteur de profil situé sur le panneau avant. Vous pouvez choisir entre Profil 1 (Standard), Profil 2 (Priorité) et Profil 3 (VLAN).

Puis-je éteindre les LED du commutateur ?

Oui, un interrupteur dédié sur le panneau avant permet d’allumer ou d’éteindre toutes les LED simultanément.

Le commutateur fonctionne-t-il immédiatement ?

Oui, il est prêt à l’emploi dès que l’alimentation est branchée. Aucune configuration logicielle n’est nécessaire.

Que signifie le voyant rouge ‘Surcharge PoE’ ?

Ce voyant s’allume si la puissance totale consommée par les périphériques PoE dépasse 30 W. Débranchez un périphérique pour rétablir le fonctionnement normal.

Peut-on utiliser le commutateur dans un environnement humide ?

Non, le commutateur ne doit pas entrer en contact avec l’humidité. Son indice de protection est IP20, il est conçu pour un usage intérieur sec.

Comment remplacer la bande design ?

La bande design en plastique (blanche ou bleue) peut être retirée en la faisant glisser vers la gauche, puis remise en glissant vers la droite. Elle n’affecte pas le fonctionnement.

Quel type de câble Ethernet utiliser ?

Utilisez des câbles Ethernet de catégorie 5e ou 6 pour des débits Gigabit optimaux. Les ports sont compatibles 10/100/1000 Base-T.

Que faire si le commutateur ne s’allume pas ?

Vérifiez que le câble d’alimentation est correctement branché sur une prise secteur fonctionnelle. Si le voyant Power ne s’allume pas, contactez le service après-vente Hirschmann.

MODE D'EMPLOI 695020395 Hirschmann

Idéal pour doter facilement votre réseau Internet de connexions supplémentaires. Quatre des huit ports sont adaptés à l'alimentation d'un équipement externe par le protocole PoE (Power Over Ethernet) comme les points d'accès sans fil, les caméras IP, etc. Vous configurez l'un des trois profils prédéfinis à l'aide d'un interrupteur.

CONCEPTION

• Commutateur Gigabit à 8 ports
• 4 ports Power over Ethernet, maximum 7,5W par port
• Faible consommation d'énergie
• Alimentation intégrée, adaptateur externe superflu
• Témoins LED pour :

- Alimentation

• Lien/activité par port
• Surcharge Power over Ethernet
• Power over Ethernet par port (4 ports)

- Interrupteur pour allumer ou éteindre les LED

• Interrupteur pour sélectionner un des trois profils
• Immédiatement prêt à l'emploi.

- Longue durée de vie

BOÎTIER

• Modèle design en plastique blanc
• Equipé d'une bande design blanche ou bleue en plastique, à placer à sa guise sur les témoins LED
  Il y a de la place pour faire passer les câbles derrière le commutateur
• Facile à monter

RECYLAGE

Tous les équipements doivent être recyclés en fin de vie. Pour plus d'informations et les points de collecte, consultez le règlement communal/provincial/national d'application en matière de traitement des déchets.

EXIGENCES DE SÉCURITÉ

Le commutateur ne peut pas entrer en contact avec l'humidité.

MONTAGE

• Choisir un endroit dégagé et découvert au mur
• Placer le commutateur avec les ports Ethernet vers le bas
• Il est conseillé de ne pas placer le commutateur dans un environnement dont la température dépasse les 40 °C

MONTAGE MURAL

• Retirer la bande design en plastique en la faisant glisser vers la gauche. Il s'agit de la bande design blanche ou bleue au milieu de la face avant du commutateur
• Utiliser un crayon pour marquer les trous de montage sur le mur
• Le cas échéant, percer des trous de 6 mm dans le mur et les munir de chevilles
• Visser les vis fournies dans les chevilles ou dans le mur jusqu'à ce qu'elles dépassent d'environ 5 mm
• Faire glisser le commutateur sur les vis et les serrer
• Placer la bande design en plastique (au choix : blanche ou bleue) en la faisant glisser vers la droite

TÉMOINS LED ET COMMUTATEURS

• LED commutateur on/off
• Commutateur de profil
• Surcharge Power over Ethernet (PoE)
• Indication PoE 1-4 Power over Ethernet (PoE)
• Link / Activity 1-8

PROFILS

Le commutateur CAS 8 est un commutateur non administré qui contient trois profils intégrés. Selon votre situation, vous pouvez facilement activer un de ces profils. Il n'est pas possible de les reprogrammer. Voici les trois profils entre lesquels vous avez le choix:

• Profil 1 Standard (transparent). Une fois l'alimentation branchée à la prise murale, votre commutateur est prêt à l'emploi
• Profil 2 Profil de priorité. Certains types de trafic sont prioritaires par rapport à d'autres
• Profil 3 Profil VLAN. Idéal si vous utilisez plusieurs fournisseurs Internet

Plus d'informations concernant l'utilisation des profils sur: www.install-your-data.net.

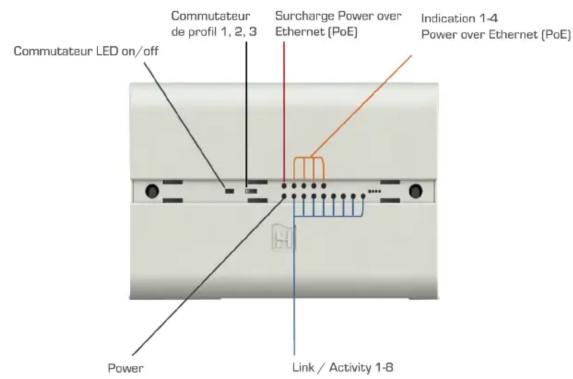

Commutateur LED on/off Commutateur de profil 1, 2, 3 Surcharge Power over Ethernet (PoE) Indication 1-4 Power over Ethernet (PoE) Power Link / Activity 1-8

De gauche à droite, Power over Ethernet 1 à 4.

INFORMATIONS TECHNIQUES

Type CAS 8 shop

Numéro de commande 695020395

Commutateur Gigabit à 8 ports Ethernet, 10/100/1000 base T

4 ports PoE 802.3 af, 7,5W par port, 30W maximum

Température 0-40°C

Degré de protection IP 20

Poids 0,4 kg

Dimensions Longuer 12,5 cm

Largeur 19 cm

Profondeur 4,5 cm

Sauf indication contraire, ces spécifications sont des valeurs standard qui, dans la pratique, peuvent être supérieures ou inférieures au sein de la plage de tolérance.
