Type de produit	Prise multiple maître-esclave avec protection
Marque	Vivanco
Modèle	EPLS 10 ALU
Nombre de prises	10 (8 prises Shuko + 2 prises Euro avec sécurité enfant)
Longueur du câble	2,0 m
Capacité de charge maximale	3500 W / 16 A / 250 V~
Protection de surtension	30 000 A (pour TV, réseau et téléphone)
Seuil de distribution réglable	8 W à 80 W
Fonction maître-esclave	Oui, avec commutateur marche/arrêt
Protection de surcharge	Oui, avec fonction de réinitialisation
Contrôle de mise à la terre	Oui, avec LED verte
Indicateurs lumineux	LED rouge (surtension), LED verte (terre), LED jaune (maître-esclave)
Puissance maximale prise maître	550 W / 2,5 A
Alimentation	Secteur 250 V~
Section du câble	1,5 mm²
Entretien	Débrancher avant nettoyage, ne pas immerger
Sécurité	Ne pas brancher en série, ne pas couvrir
Garantie	Garantie légale, pas de responsabilité pour usage inadéquat

FOIRE AUX QUESTIONS - EPLS 10 ALU VIVANCO

Comment fonctionne le mode maître-esclave ?

Le mode maître-esclave permet de commander plusieurs appareils esclaves à partir d'un seul appareil maître. Branchez un appareil maître (consommation >8W) sur la prise marquée, et les appareils esclaves sur les prises esclaves. Lorsque l'appareil maître est éteint, les prises esclaves sont également coupées, ce qui permet d'économiser de l'énergie.

Quelle est la puissance maximale supportée par la prise maître ?

La prise maître supporte une puissance maximale de 550 W et un courant maximal de 2,5 A. Ne branchez pas d'appareil dépassant ces limites.

Que faire si la LED rouge de protection de surtension ne s'allume pas ?

Si la LED rouge ne s'allume pas, la protection de surtension peut être défectueuse. Vérifiez la connexion électrique et, si le problème persiste, remplacez la prise. La LED rouge doit clignoter à la mise sous tension pour indiquer le bon fonctionnement.

Puis-je brancher un appareil de plus de 550 W sur la prise maître ?

Non, la prise maître est limitée à 550 W. Brancher un appareil de puissance supérieure risque d'endommager la prise et de provoquer un incendie. Utilisez une prise standard pour les appareils de forte puissance.

Comment régler le seuil de distribution ?

Pour régler le seuil de distribution, mettez l'appareil maître hors circuit. Si un esclave reste allumé, tournez le régulateur de seuil (repère 6) vers le bas avec un tournevis jusqu'à ce que l'esclave s'éteigne. Le seuil optimal est ainsi ajusté.

Que signifie la LED verte ?

La LED verte indique le contrôle de mise à la terre. Elle clignote à la mise sous tension pour confirmer que la prise est correctement reliée à la terre. Si elle ne s'allume pas, vérifiez l'installation électrique.

Comment réinitialiser la protection de surcharge ?

En cas de surcharge, la protection se déclenche. Pour réinitialiser, appuyez sur le bouton de réinitialisation (repère 2) après avoir débranché ou réduit la charge. Le bouton est situé à côté du bouton ON/OFF.

Puis-je utiliser cette prise pour un ordinateur ?

Oui, c'est idéal. Branchez l'ordinateur sur la prise maître (si sa consommation >8W) et les périphériques (écran, imprimante) sur les prises esclaves. Ainsi, lorsque l'ordinateur s'éteint, les périphériques sont automatiquement coupés.

Que faire si une prise esclave reste allumée après l'extinction du maître ?

Cela signifie que le seuil de distribution n'est pas correctement réglé. Ajustez le régulateur de seuil (repère 6) vers le bas jusqu'à ce que la prise esclave s'éteigne. Le seuil doit être légèrement supérieur à la consommation de veille des esclaves.

Comment nettoyer la prise ?

Débranchez la prise avant tout nettoyage. Utilisez un chiffon sec ou légèrement humide. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité dans les ouvertures. Ne plongez jamais la prise dans l'eau.

MODE D'EMPLOI EPLS 10 ALU VIVANCO

F Bord de prise en mode Maître-esclave réglables y compris Protection de surtension, de surcharge et contrôle de mise à terre

Merci beaucoup de vous être décidé pour l'achat de l'EPLS 10ALU MS. Ce bord de prise en mode Maître-esclave vous permettra d'enclencher beaucoup d'appareils avec un seul appareil que vous définirez comme maître et qui diminuera durablement vos coûts énergétiques.

Veuillez lire soigneusement le mode d'emploi avant le démarrage de l'EPLS 10ALU MS, pour exclure d'éventuels dommages par une installation incorrecte.

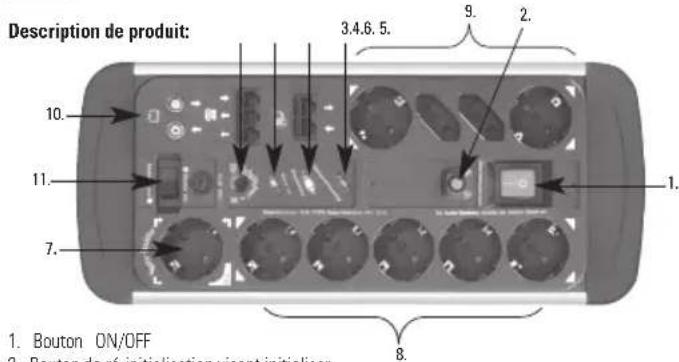

1. Bouton ON/OFF
2. Bouton de ré-initialisation visant initialiser la sécurité de protection de surcharge
3. LED de fonction pour la protection de surtension (rouge)
4. LED de fonction pour le contrôle de la masse (vert)
5. LED de fonction pour le mode maîtres - esclave fonction (jaune)
6. Régulateurs de seuil de distribution ajustent le seuil de distribution des prises esclaves
7. 1x prise maîtres (max. 550W, 2,5A-)
8. 5x connexions esclaves
9. 2 prises Shuko & 2 prises Euro avec sécurité enfant
10. Protection de surtension (30.000A) aussi pour TV, réseau et téléphone
11. Commutateur pour allumer/éteindre la fonction maître-esclave

Notes de sécurité:

• Ne pas brancher l'un derrière l'autre
• Ne pas actionner couvert
• Hors tension seulement lorsque débranché
• Si le clignotant brille, la protection de surtension est opérationnelle

Démarrage et commande:

Branchez l'EPLS 10ALU MS à votre prise. Un assemblage paroi est-il prévu, alors veuillez le faire avant le raccordement au réseau. Le LED de fonction pour la protection de surtension (3) et de contrôle de masse (5) commence maintenant à clignoter et annonce le fonctionnement en bonne et due forme du bord de prise. Fixez un terminal ITV, Hifi-Anlage, PC ou semblable ayant une consommation d'énergie électrique >8W ) comme appareil maître. Branchez ce dernier à la prises (7) maître. Assurez-vous que la position de l'interrupteur (11) est placée sur la position « Maîtres/Esclave ». Si celui-ci est branché sur « normale », vous enclenchez « normale » pour le mode maître/esclave. Après cela, les appareils-esclaves peuvent être branchés aux 5 branchements restant. Enclenchez l'appareil-maître et un appareil-esclave pour ajuster le seuil de distribution. Mettez maintenant l'appareil-maître hors circuit. Si l'appareil.esclave se met également également hors circuit, le seuil de distribution est alors ajusté de façon optimale. Si ceci ne devait pas être le cas, ajustez manuellement avec un tournevis le régulateur de seuil de distribution (6) vers le bas, jusqu'à ce que l'appareil-esclave se mette hors circuit. Le bord de prise maître-esclave est maintenant opérationnel.

Données techniques:

• 8 prises Shuko & 2 prises Euro avec sécurité enfant
• Longueur du câble 2,0m
• Capacité de charge 3500W/16A/250Vac
• Seuil de distribution réglable entre 8W und 80W
• Fonction de ré-initialisation de la protection de surcharge
• Protection de surtension (30.000A) aussi pour TV, réseau et téléphone
• Diamètre / coupe transversale du câble 1,5 mm²

Garantie:

Sont pris en compte les périodes de garantie et dispositions de garantie juridiques en vigueur. Pour les dommages qui résultent d'une manipulation inadéquate, aucune responsabilité ne peut être prise en charge. Cela vaut aussi pour l'installation inadéquate qui dévie des notes du mode d'emploi.

Vivanco GmbH Ewige Weide 15, D-22926 Ahrensburg/Germany

Phone [phone] - 0, Fax [phone] - 160, Internet www.vivanco.com Les conceptions et spécifications peuvent changer sans avertissement!

Toutes les marques sont des marques déposées enregistrées des propriétaires respectifs. Note: Des changements et modifications faits sans l'accord expressément donné par le fabricant responsable, peuvent conduire à l'expiration d'autorisation de l'utilisateur d'actionner de l'équipement.
