Type de produit	Testeur de LEDs
Marque	Kemo
Modèle	M087N
Dimensions	env. 58 x 44 x 28 mm
Alimentation	Pile 9V (non incluse)
Courants d'essai sélectionnables	1 mA, 2,5 mA, 5 mA, 10 mA, 20 mA, 50 mA
Fonctions principales	Vérification du fonctionnement, luminosité, couleur et polarité des LEDs
Contacts de test	Œillets de contact pour les pieds des LEDs
Douilles de comparaison de luminosité	Deux douilles à 10 mA pour comparer deux LEDs
Types de LEDs testables	LEDs neuves ou usagées, avec ou sans restes de soudure
Usage destiné	Tester les diodes électroluminescentes
Entretien	Aucun entretien nécessaire
Température de fonctionnement	Max. 50°C
Humidité	Éviter l’humidité
Âge minimum recommandé	14 ans (non certifié CE comme jouet)
Mise au rebut de la pile	Ne pas jeter avec les ordures ménagères ; utiliser les collecteurs prévus
Sécurité	Ne pas exposer à des températures >50°C ni à l’humidité ; installation par personnel autorisé ; tenir éloigné des matières inflammables

FOIRE AUX QUESTIONS - M087N Kemo

Comment tester une LED avec le M087N ?

Insérez les pieds de la LED dans les œillets de contact en respectant la polarité. Sélectionnez le courant d'essai souhaité (1 à 50 mA) à l'aide du sélecteur. Si la LED s'allume, elle fonctionne. Vous pouvez ainsi vérifier son fonctionnement, sa luminosité, sa couleur et sa polarité.

Que faire si la LED ne s'allume pas ?

Vérifiez d'abord le sens d'insertion : inversez la polarité dans les contacts. Si elle ne s'allume toujours pas, la LED est probablement défectueuse. Attention : certaines LEDs émettent une lumière invisible à l'œil humain (ex. infrarouge).

Comment choisir le bon courant d'essai ?

Utilisez un courant faible (1 ou 2,5 mA) pour les LEDs standard. Pour les LEDs haute luminosité, augmentez progressivement jusqu'à 20 ou 50 mA. Le courant maximal recommandé est de 50 mA pour éviter d'endommager la LED.

Comment comparer la luminosité de deux LEDs ?

Insérez une LED dans chaque douille de contrôle marquée 10 mA. Les deux douilles délivrent le même courant (10 mA). Allumez l'appareil et comparez visuellement la luminosité des deux LEDs. Cela permet de sélectionner des LEDs appariées.

Puis-je tester des LEDs déjà soudées sur un circuit ?

Oui, vous pouvez tester des LEDs usagées, même avec des restes de soudure. Insérez simplement les pieds dans les œillets de contact. Veillez à ce que la LED soit déconnectée de tout circuit pour éviter les interférences.

Quel type de pile utiliser et comment l'installer ?

L'appareil fonctionne avec une pile 9V standard (type 6LR61). Insérez-la dans le compartiment prévu en respectant la polarité. La pile n'est pas incluse avec l'appareil.

L'appareil est-il adapté aux enfants ?

Non, l'appareil n'est pas certifié CE comme jouet. Il est recommandé pour les personnes de 14 ans et plus. Son utilisation par des enfants doit être supervisée par un adulte responsable.

Comment entretenir le M087N ?

L'appareil ne nécessite aucun entretien particulier. Rangez-le dans un endroit sec et à température ambiante (<50°C). Nettoyez-le avec un chiffon sec si nécessaire. Enlevez la pile en cas de stockage prolongé.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord l'état de la pile et son bon contact. Assurez-vous que le sélecteur de courant est correctement positionné. Si le problème persiste, l'appareil peut être défectueux. Contactez le fabricant ou un revendeur agréé.

Où trouver la notice complète du M087N ?

La notice complète est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Vous pouvez également y poser des questions sur l'appareil.

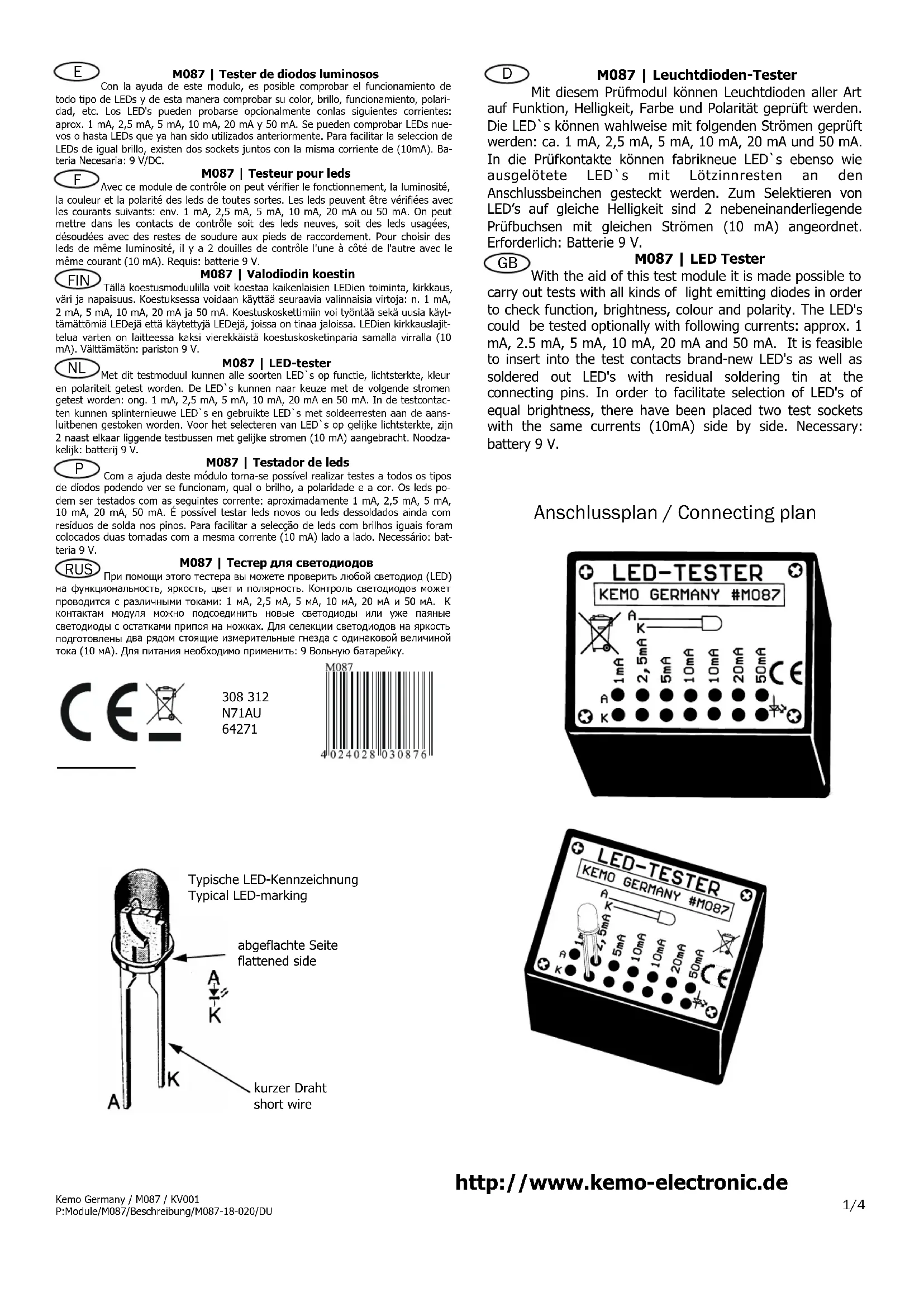

MODE D'EMPLOI M087N Kemo

M087 | Testeur pour leds

Avec ce module de contrôle on peut vérifier le fonctionnement, la luminosité, la couleur et la polarité des leds de toutes sortes. Les leds peuvent être vérifiées avec les courants suivants: env. 1 mA, 2,5 mA, 5 mA, 10 mA, 20 mA ou 50 mA. On peut mettre dans les contacts de contrôle soit des leds neuves, soit des leds usagées, désoudées avec des restes de soudure aux pieds de raccordement. Pour choisir des leds de même luminosité, il y a 2 douilles de contrôle l'une à côté de l'autre avec le même courant (10 mA). Requis: batterie 9 V.

M087 | Valodiodin koestin

La led que l'on veut vérifier est mise avec ses pieds dans les contacts de contrôle suivant schéma et s'allume. Si la led ne s'allume pas, soit elle a été mise dans le faux sens dans les contacts de contrôle (inverser la polarité), soit elle est défectueuse. La troisième possibilité est qu'il s'agit d'une led qui émet une lumière invisible pour l'oeil humain.

Avec les 2 contacts de contrôle de 10 mA on peut trier des leds de même luminosité. On mettra une led dans la prise 10 mA et une autre led dans l'autre prise 10 mA, pour comparer la luminosité des 2 leds.

Usage destiné: Pour tester la fonction des diodes électroluminescentes.

Entretien et enlèvement:

L'appareil ne nécessite pas d'entretien. Enlevez la batterie selon le décret sur l'enlèvement de batteries (en Allemagne les magasins qui vendent les batteries ont des récipients collecteurs pour les batteries usées). N'enlevez pas les batteries avec les ordures ménagères!

Spécifications techniques:

Tension de service: batterie 9 V/DC | Raccord de la DEL: œillets de contact | DEL-courants d'essai: à volonté 1, 2.5, 5, 10, 20, 50 mA | Dimensions: env. 58 x 44 x 28 mm

Instructions de sécurité pour les modules de K E M O! Lisez les instructions de sécurité avant de raccorder le module!

Interdit pour les personnes à moins de 14 ans (il n'a pas d'inspection CE comme jouet d'enfant)!

Les modules de KEMO sont fabriqués selon DIN EN 60065 et remplissent les exigences de sécurité en vue de la fabrication.

F Tous les éléments de sécurité nécessaires pour le montage final sont spécifiés dans les instructions d'assemblage et il ne faut pas les omettre pour des raisons de sécurité. L'installation et la mise en marche doivent être effectués seulement par des personnes autorisées qui seront aussi responsable d'un dommage éventuel.

Il faut prendre en considération les instructions d'assemblage livrées par le fabricant pour compléter les appareils. Il faut installer tous les dispositifs de sécurité pour un service permanent et il ne faut pas les ignorer pour sa propre sécurité ainsi que les instructions de service mentionnés dans le mode d'emploi.

Il ne faut pas exposer le module à hautes températures (plus de 50°C) et à l'humidité. Dans les facilités industrielles, il faut considérer les règlements de prévoyance contre les accidents pour les installations électriques et les moyens de production de la caisse industrielle de prévoyance contre les accidents.

Il faut que aux écoles, centres d'apprentissage, aux ateliers de hobby et d'effort personnel le service de ces modules soit contrôlé de responsabilité par du personnel formé.

Ne jamais placer ce module et les lignes électriques près des matières combustibles ou facilement inflammables (p.ex. rideaux).

FIN Selostus:
