B185 - Clignotant électronique Kemo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clignotant électronique pour montage sur platine
Tension d'alimentation	6 à 12 V continu (selon tension des lampes)
Courant de sortie max	100 mA (total des lampes)
Fréquence de clignotement	Env. 1 à 3 clignotements par seconde
Fonctions	Clignotement simple ou alternatif (selon montage)
Applications	Modélisme, enseignes lumineuses, petites ampoules décoratives
Compatibilité extension	Module relais B197 (non inclus) pour charges jusqu'à 6 A
Réglage de la fréquence	Possible en remplaçant R2 par un potentiomètre 10 kΩ (non fourni)
Boîtier recommandé	Kemo G027 (non inclus)
Code EAN	4024028011851
Platine	Dorée, avec impression pour placement des composants
Montage	À souder soi-même sur la platine fournie
Polarité des composants	Respecter la polarité des condensateurs électrolytiques
Entretien	Aucun entretien particulier ; éviter l'humidité
Garantie	2 ans (selon revendeur)
Pays d'origine	Allemagne
Dimensions approximatives (platine nue)	35 mm x 20 mm x 10 mm
Poids approximatif	5 g

FOIRE AUX QUESTIONS - B185 Kemo

Quelle est la tension d'alimentation du Kemo B185 ?

Le Kemo B185 fonctionne avec une tension continue de 6 à 12 V selon la tension des lampes raccordées.

Quel courant puis-je utiliser avec le clignotant ?

Le courant total des lampes ne doit pas dépasser 100 mA sous peine de détériorer les transistors.

Puis-je faire clignoter des lampes en alternance ?

Oui, en soudant une deuxième ampoule à la place de la résistance R4 sur la platine, le clignotant fonctionne en mode alternatif.

Comment régler la vitesse de clignotement ?

Remplacez la résistance R2 par un potentiomètre d'environ 10 kΩ (non fourni) pour rendre la fréquence réglable.

Puis-je utiliser des LED à la place des ampoules ?

Oui, à condition que la consommation totale ne dépasse pas 100 mA et que la tension soit adaptée (ajouter une résistance série si nécessaire).

Comment brancher l'alimentation ?

Respectez la polarité : le + de l'alimentation sur le point marqué '+' et le - sur le point marqué '-' de la platine.

Que faire si je veux commander des charges plus puissantes ?

Utilisez le module complémentaire Kemo B197 'carte-relais' qui permet de commuter des charges jusqu'à 6 A.

Quel boîtier utiliser pour le montage ?

Le boîtier recommandé est le Kemo G027 (non inclus) qui s'adapte parfaitement à la platine.

Puis-je alimenter le clignotant avec du 12 V pour des lampes de 6 V ?

Non, la tension de la platine doit correspondre à celle des lampes : si les lampes sont en 6 V, alimentez en 6 V pour éviter de les griller.

Où trouver le schéma de câblage ?

Le schéma est disponible en page 11 de la notice PDF téléchargeable sur le site notice-facile.com.

MODE D'EMPLOI B185 Kemo

Clignoteur 6...12V= maxi 100mA

Clignoteur électronique pour petites ampoules lumineuses 6...12V=, maxi 100mA. Utilisable également comme clignoteur alternatif. Fréquence de clignotement: env. 1..3 x par seconde. Idéal pour le modélisme! Avec le module complémentaire B197 "carte-relais" (non compris dans ce module) on peut faire clignoter des charges ayant une consommation de courant jusqu'à 6A!

B185

4024028011851

deutsch / english / español / français / greek / nederlands / português / suomalainen

Platine dorée! Groupe de prix: 2

Boîtier recommandé: Kemo G027

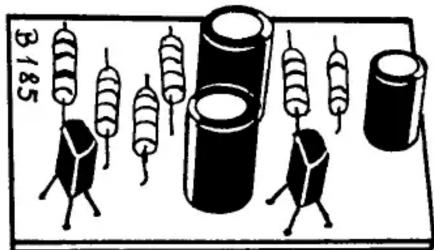

F / Les éléments seront montés sur la platine suivant impression. Veiller à la polarité correcte des elcos (ne pas intervertir le plus et le moins). On peut raccorder autant de lampioles que l'on veut avec une tension comprise entre 6 et 12V=. La consommation maxi totale des lampioles ne doit pas dépasser 100mA, sinon les transistors seraient surchargés et donc détériorés. Si l'on raccorde les lampioles de 6V, la platine sera alimentée par du 6V. Le clignoteur pourra également être utilisé comme clignoteur alternatif (voir schéma page 11): dans ce cas les lampes raccordées clignotent alternativement. On soudera la 2e ampoule sur la platine à la place de "R4". On peut également rendre la fréquence de clignotement réglable: dans ce cas on remplacera la résistance "R2" par un potentiomètre d'env. 10 K (non fourni). Si l'on veut raccorder des charges plus grandes (ampoules lumineuses, enseignes lumineuses, klaxons, etc...), nous conseillons l'utilisation de notre module complémentaire B197 "carte-relais". Ce module sera raccordé au clignoteur et permettra donc grâce à son relais de connecter d'autres charges ayant une consommation de courant jusqu'à 6A.
