Type de produit	Prise électrique de jardin
Marque	Goobay
Modèle	767761
Nombre de prises	2 (avec couvercle rabattable)
Capteur crépusculaire	Oui, commutation automatique jour/nuit (désactivable)
Indice de protection	IP54 (poussière et éclaboussures)
Matériau du boîtier	Plastique
Tension nominale	220-240 V~, 50 Hz
Courant max	13 A
Puissance max	2990 W
Seuil du capteur de lumière	≤10±5 lm : allumé, ≥10±5 lm : éteint
Longueur de câble	2 m
Type de câble	H05RR-F 3G 1.5 mm²
Dimensions (prise)	240 x 174 x 91 mm
Dimensions (ancrage au sol)	L=211 mm
Poids	1005 g
Température d'exploitation	-35 °C à +65 °C
Fixation au sol	Chevilles d'ancrage fournies
Entretien	Sans entretien ; nettoyer avec un chiffon doux et sec
Nettoyage	Ne pas utiliser de produits chimiques ou de nettoyage
Stockage et transport	Endroit frais et sec ; utiliser l'emballage d'origine
Compatibilité	Appareils avec cordon IPX4 si capuchon fermé
Sécurité	Ne pas ouvrir le boîtier ; débrancher en cas d'orage ou d'urgence
Garantie	Consultez les conditions de garantie du fabricant
Élimination	Ne pas jeter avec les déchets ménagers ; recyclage via points de collecte

FOIRE AUX QUESTIONS - 767761 Goobay

Comment installer la prise de jardin Goobay 767761 ?

Vissez les ancrages au sol sous la prise, choisissez un emplacement stable, branchez le câble d'alimentation sur une prise protégée contre les éclaboussures, puis connectez jusqu'à 2 appareils. La protection IP54 n'est garantie que si les capuchons sont fermés ou si les cordons connectés sont IPX4.

Comment fonctionne le capteur crépusculaire ?

Le capteur allume automatiquement les appareils connectés lorsque la luminosité descend en dessous de 10±5 lux et les éteint au-dessus de 10±5 lux. Vous pouvez désactiver cette fonction en mettant l'interrupteur sur I (marche forcée) ou 0 (capteur activé). Pour une coupure totale, débranchez le câble.

Que signifie l'indice de protection IP54 ?

IP54 indique que la prise est protégée contre la poussière (entrée limitée sans nuire au fonctionnement) et contre les éclaboussures d'eau de toutes directions. Elle n'est pas submersible.

Puis-je utiliser cette prise à l'intérieur ?

Oui, mais elle est conçue pour une utilisation extérieure grâce à son indice IP54. En intérieur, elle peut être utilisée sans problème.

Quelle est la puissance maximale supportée ?

La puissance maximale est de 2990 W (13 A sous 230 V). Ne dépassez pas cette limite pour éviter tout risque de surchauffe.

Comment nettoyer et entretenir la prise ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou de nettoyants abrasifs. Le produit est sans entretien.

Que faire si la prise ne fonctionne pas ?

Vérifiez que le câble est correctement branché sur une prise secteur fonctionnelle. Assurez-vous que l'interrupteur est sur I (marche forcée) ou que le capteur est dans les conditions de luminosité appropriées. Si le problème persiste, contactez votre revendeur ou le fabricant.

Y a-t-il une protection contre les surtensions ?

La notice ne mentionne pas de protection contre les surtensions. Pour une protection supplémentaire, utilisez une prise avec parasurtenseur.

Comment éliminer cet appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la directive DEEE, déposez-le dans un point de collecte public ou retournez-le au distributeur pour un recyclage approprié.

Quels types d'appareils puis-je brancher ?

Vous pouvez brancher tout appareil électrique dont la puissance cumulée ne dépasse pas 2990 W. Pour une utilisation en extérieur, les appareils doivent avoir un cordon d'alimentation IPX4 si le capuchon de la prise est fermé, afin de maintenir la protection contre les éclaboussures.

MODE D'EMPLOI 767761 Goobay

1 Consignes de sécurité

1.1 En général

• Lisez le présent mode d'emploi en entier et avec attention.
  Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation.
• Conservez soigneusement ce mode d'emploi.
  Il doit être disponible à des incertitudes et transfert du produit.

Risque de choc électrique

as ouvrir le boîtier.

agement du stress que lorsque le bouchon.

estez pas coincé derrière l'autre

• Pas dans le couvercle pour fonctionner
  • Le cordon d'alimentation Ne pas plier ou étirer.
• Pendant le fonctionnement, ne pas laisser sans surveillance.
• Pas utiliser de produits haute performance ou d'autres dangereux par le capteur de lumière du jour.
• Branchez les connecteurs, et les circuits ne manquent pas.
• Utiliser uniquement sur l'accès aux prises électriques.
• En cas d'urgence la fiche secteur après utilisation et les orages tirent directement dans le boîtier du connecteur!

Risque de trébucher

allage, petites pièces et isolation protégées contre toute

manipulation

accidentelle.

z solidement le câble.

• Laissez l'entretien et les travaux de réparation portent uniquement par du personnel qualifié.
• Comparer les caractéristiques de tous les équipements à utiliser et pour assurer la compatibilité.
• En cas de questions, les défauts, les dommages mécaniques, des ingérences et d'autres problèmes, non récupérables par la documentation, contactez votre revendeur ou le producteur.
• Ne modifiez pas produit et les accessoires.
• Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l'humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécanique.
• Ne pas utiliser dans un environnement explosif.

2 Description et fonctions

Description

Ce produit est la poussière et résistant aux éclaboussures. Une pénétration de la poussière est pas empêchée complètement, la poussière ne doit pas pénétrer dans une telle quantité, cependant, que le bon fonctionnement de l'appareil ou à porter atteinte à la sécurité. L'eau qui est dirigé par une direction dans un jet au logement ne doit pas avoir d'effets nocifs.

• détection du jour et de la nuit via une commande par capteur (peut être désactivé)
• double prise d'alimentation avec couvercle rabattable servant de protection
• Poussière et anti-éclaboussures selon niveau de protection IP 54
• fixation dans le sol via des chevilles d'ancrage
• avec câble d'alimentation de 2 m pour l'apport de courant

2.2 Contenu de la livraison

Prise de jardin de deux prises, Mode d'emploi

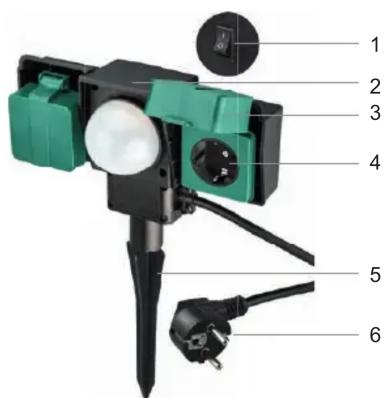

2.3 Éléments de contrôle et parties

Fig.3: Éléments de contrôle et parties

1. Interrupteur marche / arrêt
2. Capteur de luminosité
   3 Capuchon (IP 54 protection que lorsqu'il est fermé)
   4 Prise de terre
   5 Ancrage au sol
   6 Cordon d'alimentation

3 Utilisation prévue

IP54 Nous n'autorisons pas l'utilisation du dispositif d'une façon différente de celle décrite au chapitre Description et Fonctions. Ce produit est la pous-

sière et résistant aux éclaboussures. Ingress de poussière est pas empê-

chée complètement, mais la poussière ne doit pas pénétrer en quantité pour interférer avec un fonctionnement satisfaisant de l'appareil ou la sécurité est compromise. L'eau, qui est orienté dans toutes les directions dans un jet contre le boîtier ne doit pas avoir d'effets nuisibles. Ne pas respecter ces instructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens.

4 Assemblée et préparation

1. Comparer les spécifications du produit, l'électricité réseau et périphériques.

Celle-ci doit être le même.

1. Vérifiez le Check livraison est complète et l'intégrité.

2. Vissez les ancrages au sol dans la partie inférieure de la sortie de jardin de deux prises.

3. Sélectionnez un emplacement approprié qui offre une stabilité suffisante et éviter les ports de déclenchement.
4. Branchez le cordon d'alimentation dans un splash-moins serge protégée prise électrique.
5. Connectez jusqu'à 2 appareils à la sortie 2-cour.

La protection contre les éclaboussures est garantie uniquement lorsqu'ils

ne sont pas connectés de dispositifs et fermé bouchon et lors de

l'utilisation des cordons d'alimentation IPX4

Lorsque les appareils ont été protection contre l'humidité branché est donnée que lorsque le bouchon de fermeture peut être utilisé.

5 Réglage

Le produit a 3 options de commutation:

1. L'interrupteur MARCHE/ARRÊT est sur „I“.

Les appareils connectés sont alimentés en permanence.

1. L'interrupteur MARCHE/ARRÊT est mis à „0“.

Les dispositifs connectés sont compris entre par le capteur de luminosité règle Sunsets et Sunrise alimentés.

1. Le cordon d'alimentation est débranché.

SEULEMENT MAINTENANT ce produit est désactive permanente.

6 Fonctionnement

Il n'y a pas d'éléments de commande à utiliser pendant le fonctionnement.

7 Spécifications

Logement	plastique
Tension nominale	220-240 V~, 50 Hz
Charge max	13 A / 2990 W
Capteur de lumière	≤10±5 lm: marche≥10±5 lm: arrêt
Niveau de protection	IP54
Câble électrique	H05RR-F 3G 1.5 mm ^2
Longueur de câble	2 m
Dimensions	Prise de courant: 240 x 174 x 91 mmDouille au sol: L=211 mm
Poids	1005 g
Temperature d'exploitation	-35 °C~+65 °C

Tab.3: Spécifications

8 Maintenance, Entretien, Stckageet Transport

Les produits sont sans entretien.

NOTE

Les dommages matériels

• Produit Nettoyez uniquement avec un chiffon doux et sec.
• Ne pas utiliser de produits chimiques et de nettoyage.
  • Endroit frais et sec.
• Conserver et utiliser l'emballage d'origine pour le transport.

9 Clause de responsabilité

Nous nous réservons le droit des erreurs d'impression et des changements à produit, l'emballage ou de la documentation du produit.

• S'il vous plaît voir nos conditions de garantie. Ceux-ci sont maintenant disponibles dans leur forme actuelle, conformément aux coordonnées figurant.

10 Instructions pour l'élimination

Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec les déchets domestiques est strictement interdite. Leurs composants doivent être recyclés ou éliminés de

fagen séparée. Autrement les substances contaminées et dangereuses peuvent polluer notre environnement.

Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d'utilisation, ou sur l'emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d'application et d'élimination des déchets d'appareils usagés, vous réalisez une part importante de la protection de l'environnement.

11 UE Déclaration de conformité

CE En utilisant le marquage CE, Goobay ^® , nom commercial déposé de Wentronic GmbH, déclare que l'appareil est conforme aux conditions et directives de base de la réglementation européenne.
