Type de produit	Chargeur solaire de maintien pour batterie 12 V
Marque	Technaxx
Modèle	TX209
Puissance maximale	10 W
Tension de circuit ouvert (Voc)	22,41 V
Tension de service (Vop)	17,9 V
Courant de service (Iop)	0,56 A
Courant de court-circuit (Isc)	0,61 A
Plage de température de service	-20°C à +60°C
Type de fiche	Broche SAE pour adaptateur batterie ou allume-cigare
Dimensions (L x l x H)	37,5 x 25,3 x 1,5 cm
Poids	0,5 kg
Fixation	4 ventouses pour montage sur verre
Protection	Diode intégrée anti-retour nocturne
Applications	Batteries 12 V de voiture, moto, camionnette, tracteur
Contenu de l'emballage	Panneau solaire, 4 ventouses, câble avec pinces batterie, adaptateur allume-cigare, manuel d'utilisation
Entretien	Nettoyer avec un chiffon humide, sans détergent ni solvant
Consignes de sécurité	Utiliser uniquement pour batteries humides 12 V ; ne pas utiliser en conduisant ; éviter immersion
Réparabilité	Ne pas ouvrir ni réparer soi-même ; contacter le fabricant ou un électrien qualifié
Garantie	Contacter le revendeur
Support technique	Tél. [phone] (Allemagne) ; email [e-mail]
Normes	CE

FOIRE AUX QUESTIONS - TX209 TECHNAXX

À quels types de batteries ce chargeur solaire convient-il ?

Ce chargeur est conçu pour les batteries humides de 12 V (voiture, moto, camionnette, tracteur). Il n'est pas adapté aux batteries au lithium ou déchargées.

Comment fixer le panneau solaire TX209 ?

Utilisez les 4 ventouses fournies pour fixer le panneau sur une surface en verre propre, comme un pare-brise ou une fenêtre. Assurez-vous que le panneau est orienté vers le soleil.

Puis-je utiliser l'allume-cigare pour recharger ma batterie ?

Oui, avec l'adaptateur allume-cigare fourni. Cependant, certains véhicules ne supportent pas la charge inversée via l'allume-cigare ; dans ce cas, utilisez directement les pinces de batterie.

Que faire si ma batterie est complètement déchargée ?

Ce panneau est un chargeur de maintien, il ne peut pas recharger une batterie déchargée. Il sert à maintenir la charge d'une batterie en bon état, par exemple pour un véhicule stocké.

Le panneau solaire fonctionne-t-il par temps nuageux ?

Oui, mais avec une puissance réduite. L'ombre ou le verre entre le panneau et le soleil diminuent le rendement. Pour un maximum d'efficacité, placez le panneau en plein soleil perpendiculairement aux rayons.

Y a-t-il un risque de décharge la nuit ?

Non, une diode intégrée empêche le courant inverse la nuit. Ainsi, la batterie ne se décharge pas via le panneau lorsque le soleil ne brille pas.

Quelles sont les précautions de sécurité à respecter ?

N'ouvrez pas l'appareil, ne le plongez pas dans l'eau, et utilisez-le uniquement sur des batteries humides 12 V. Ne l'utilisez pas en conduisant ou moteur allumé.

Comment nettoyer le panneau solaire ?

Nettoyez-le avec un chiffon humide sans détergent ni solvant. Assurez-vous que l'eau ne pénètre pas dans les connecteurs. Débranchez tous les câbles avant le nettoyage.

Quels accessoires sont inclus ?

Le colis contient : le panneau solaire, 4 ventouses, un câble avec pinces de batterie, un adaptateur allume-cigare, et le manuel d'utilisation.

Où puis-je obtenir le support technique ou la déclaration de conformité ?

Support technique : tél. [phone] (Allemagne) ou email [e-mail]. La déclaration de conformité UE est disponible sur www.technaxx.de.

MODE D'EMPLOI TX209 TECHNAXX

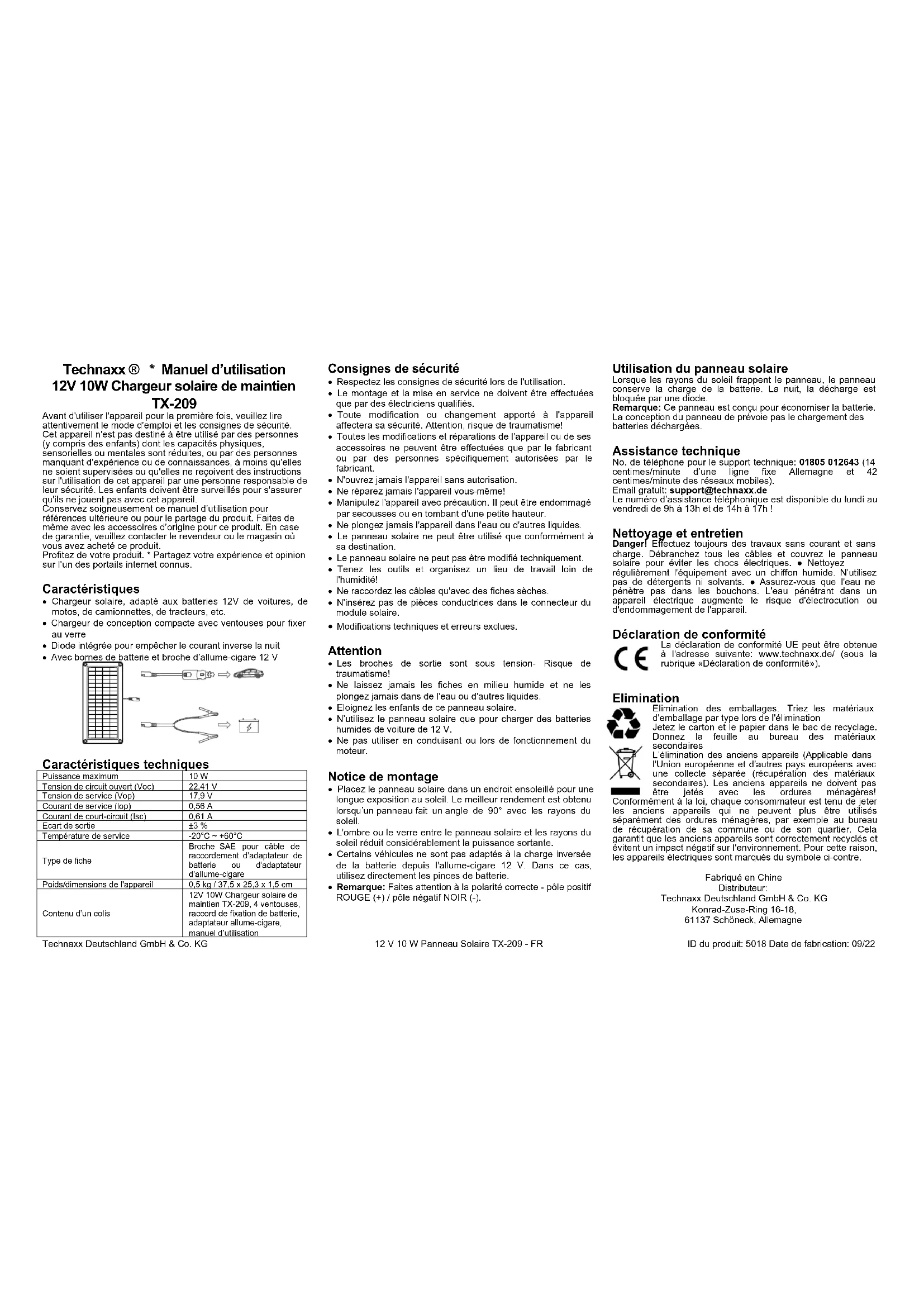

Technaxx ® \* Manuel d'utilisation 12V 10W Chargeur solaire de maintien TX-209

Avant d'utiliser l'appareil pour la première fois, veuillez lire attentivement le mode d'emploi et les consignes de sécurité. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins qu'elles ne soient supervisées ou qu'elles ne reçoivent des instructions sur l'utilisation de cet appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec cet appareil. Conservez soigneusement ce manuel d'utilisation pour références ultérieure ou pour le partage du produit. Faites de même avec les accessoires d'origine pour ce produit. En case de garantie, veuillez contacter le revendeur ou le magasin où vous avez acheté ce produit. Profitez de votre produit. * Partagez votre expérience et opinion sur l'un des portails internet connus.

Caractéristiques

• Chargeur solaire, adapté aux batteries 12V de voitures, de motos, de camionnettes, de tracteurs, etc.
• Chargeur de conception compacte avec ventouses pour fixer au verre
• Diode intégrée pour empêcher le courant inverse la nuit
• Avec bornes de batterie et broche d'allume-cigare 12 V

Caractéristiques techniques

Puissance maximum	10 W
Tension de circuit ouvert (Voc)	22,41 V
Tension de service (Vop)	17,9 V
Courant de service (lop)	0,56 A
Courant de court-circuit (lsc)	0,61 A
Ecart de sortie	±3 %
Température de service	-20°C ~ +60°C
Type de fiche	Broche SAE pour câble de raccordement d'adaptateur de batterie ou d'adaptateur d'allume-cigare
Poids/dimensions de l'appareil	0,5 kg / 37,5 x 25,3 x 1,5 cm
Contenu d'un colis	12V 10W Chargeur solaire de maintien TX-209, 4 ventouses, raccord de fixation de batterie, adaptateur allume-cigare, manuel d'utilisation

Consignes de sécurité

• Respectez les consignes de sécurité lors de l'utilisation.
• Le montage et la mise en service ne doivent être effectuées que par des électriens qualifiés.
• Toute modification ou changement apporté à l'appareil affectera sa sécurité. Attention, risque de traumatisme!
• Toutes les modifications et réparations de l'appareil ou de ses accessoires ne peuvent être effectuées que par le fabricant ou par des personnes spécifiquement autorisées par le fabricant.
• N'ouvrez jamais l'appareil sans autorisation.
• Ne réparez jamais l'appareil vous-même!
• Manipulez l'appareil avec précaution. Il peut être endommagé par secousses ou en tombant d'une petite hauteur.
• Ne plongez jamais l'appareil dans l'eau ou d'autres liquides.
• Le panneau solaire ne peut être utilisé que conformément à sa destination.
• Le panneau solaire ne peut pas être modifié techniquement.
• Tenez les outils et organisez un lieu de travail loin de l'humidité!
• Ne raccordez les câbles qu'avec des fiches sèches.
• N'insérez pas de pièces conductrices dans le connecteur du module solaire.
• Modifications techniques et erreurs exclues.

Attention

• Les broches de sortie sont sous tension- Risque de traumatisme!
• Ne laissez jamais les fiches en milieu humide et ne les plongez jamais dans de l'eau ou d'autres liquides.
• Eloignez les enfants de ce panneau solaire.
• N'utilisez le panneau solaire que pour charger des batteries humides de voiture de 12 V.
• Ne pas utiliser en conduisant ou lors de fonctionnement du moteur.

Notice de montage

• Placez le panneau solaire dans un endroit ensoleillé pour une longue exposition au soleil. Le meilleur rendement est obtenu lorsqu'un panneau fait un angle de 90° avec les rayons du soleil.
• L'ombre ou le verre entre le panneau solaire et les rayons du soleil réduit considérablement la puissance sortante.
• Certains véhicules ne sont pas adaptés à la charge inversée de la batterie depuis l'allume-cigare 12 V. Dans ce cas, utilisez directement les pinces de batterie.
• Remarque: Faites attention à la polarité correcte - pôle positif ROUGE (+) / pôle négatif NOIR (-).

12 V 10 W Panneau Solaire TX-209 - FR

Utilisation du panneau solaire

Lorsque les rayons du soleil frappent le panneau, le panneau conserve la charge de la batterie. La nuit, la décharge est bloquée par une diode.

Remarque: Ce panneau est conçu pour économiser la batterie. La conception du panneau de prévoie pas le chargement des batteries déchargées.

No. de téléphone pour le support technique: 01805 012643 (14 centimes/minute d'une ligne fixe Allemagne et 42 centimes/minute des réseaux mobiles).

Email gratuit: [e-mail]

Le numéro d'assistance téléphonique est disponible du lundi au vendredi de 9h à 13h et de 14h à 17h !

Nettoyage et entretien

Danger! Effectuez toujours des travaux sans courant et sans charge. Débranchez tous les câbles et couvrez le panneau solaire pour éviter les chocs électriques. ● Nettoyez régulièrement l'équipement avec un chiffon humide. N'utilisez pas de détergents ni solvants. ● Assurez-vous que l'eau ne pénètre pas dans les bouchons. L'eau pénétrant dans un appareil électrique augmente le risque d'électrocution ou d'endommagement de l'appareil.

Déclaration de conformité

CE La déclaration de conformité UE peut être obtenue à l'adresse suivante: www.technaxx.de/ (sous la rubrique «Déclaration de conformité»).

Elimination

Elimination des emballages. Triez les matériaux d'emballage par type lors de l'élimination Jetez le carton et le papier dans le bac de recyclage. Donnez la feuille au bureau des matériaux secondaires

L'élimination des anciens appareils (Applicable dans l'Union européenne et d'autres pays européens avec une collecte séparée (récupération des matériaux secondaires). Les anciens appareils ne doivent pas être jetés avec les ordures ménagères!

Conformément à la loi, chaque consommateur est tenu de jeter les anciens appareils qui ne peuvent plus être utilisés séparément des ordures ménagères, par exemple au bureau de récupération de sa commune ou de son quartier. Cela garantit que les anciens appareils sont correctement recyclés et évitent un impact négatif sur l'environnement. Pour cette raison, les appareils électriques sont marqués du symbole ci-contre.

Fabriqué en Chine

Distributeur:

61137 Schöneck, Allemagne

ID du produit: 5018 Date de fabrication: 09/22
