Type de produit	Thermostat d'ambiance pour locaux humides et régulation de chauffage de gouttières
Modèle	FTR-E 3121 (et DTR-E 3102 dans la même notice)
Marque	Eberle
Application	Régulation de chauffage et ventilateurs dans locaux humides ou poussiéreux (garages, dépôts, laveries, étables, serres) ; également pour chauffage de gouttières (modèle DTR-E 3102)
Plage de température (FTR-E 3121)	-20 à 35°C
Plage de température (DTR-E 3102)	-20 à 25°C
Tension de service	AC 230 V
Courant d'emploi (bornes 1-2 chauffage)	AC 250 V 16 (4) A
Courant d'emploi (bornes 1-3 refroidissement)	AC 250 V 5 (2) A
Différence de température d'emploi	1-3 K
Température ambiante admissible	≤ T 50 (50°C)
Degré de protection	IP 65 selon DIN 40 050
Humidité relative max.	95% sans condensation
Raccordement fileté	M20 x 1,5 et M25 x 1,5 (pour câble)
Réglage de température	Au-dessous du couvercle du boîtier
Résistance accélératrice	En série (intégrée)
Type de contact	Contact à rupture brusque
Normes	VDE 0875, EN 55014 (anti-parasité)
Installation	Uniquement par un électricien selon schéma intérieur du couvercle
Hauteur de montage recommandée	Environ 1,6 m
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits agressifs
Sécurité	Respecter les données techniques ; déconnecter l'alimentation avant intervention
Pièces détachées et réparabilité	Contacter le service après-vente Eberle ; pas de pièces détachées grand public

FOIRE AUX QUESTIONS - FTRE 3121 Eberle

Quelle est la plage de température du thermostat FTR-E 3121 ?

La plage de température est de -20 à 35°C pour le modèle FTR-E 3121.

Puis-je utiliser ce thermostat pour contrôler un chauffage de gouttières ?

Oui, le modèle DTR-E 3102 (décrit dans la même notice) est spécialement conçu pour le chauffage de gouttières, avec une plage de -20 à 25°C et une logique de mise en marche entre -5°C et +5°C.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne en AC 230 V.

Quel est le courant maximal supporté par les contacts de chauffage ?

Pour les bornes 1-2 (chauffage), le courant est de 16 (4) A sous AC 250 V.

Le thermostat est-il adapté à une utilisation en extérieur ?

Oui, il possède un indice de protection IP 65, ce qui le rend adapté aux environnements humides et poussiéreux. Pour un montage extérieur, préférez le côté nord ou installez une tôle de protection contre le rayonnement solaire direct.

Comment installer le thermostat ?

L'installation doit être réalisée uniquement par un électricien qualifié, en respectant le schéma de connexion situé à l'intérieur du couvercle. La hauteur de montage recommandée est d'environ 1,6 m.

Comment régler la température ?

Le réglage de la température se fait via un bouton situé sous le couvercle du boîtier. Tournez-le pour atteindre la consigne souhaitée dans la plage disponible.

Que faire si le thermostat ne fonctionne pas correctement ?

Vérifiez d'abord le câblage et les fusibles. Si le problème persiste, contactez un électricien qualifié ou le service après-vente Eberle. Ne tentez pas de réparer vous-même l'appareil.

Comment entretenir le thermostat ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs. Assurez-vous que l'appareil est hors tension avant tout nettoyage.

Quels sont les accessoires disponibles ?

La notice ne mentionne pas d'accessoires spécifiques. Pour les pièces détachées ou des informations supplémentaires, contactez le service client Eberle.

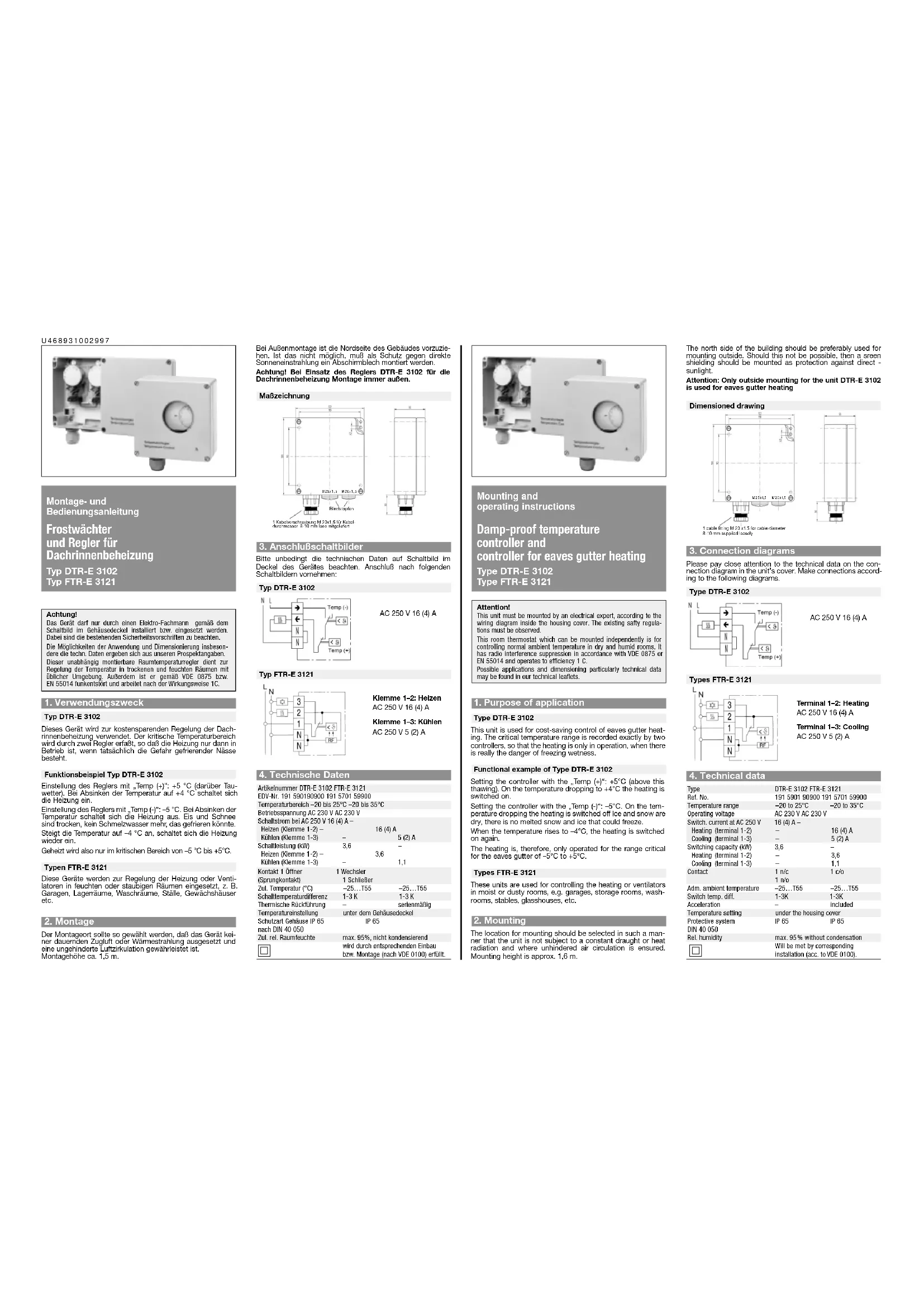

MODE D'EMPLOI FTRE 3121 Eberle

Régulateur de température pour locaux humides et régulateur pour le chauffage de gouttières

Type DTR-E 3102 Type FTR-E 3121

Attention!

Cet appareil ne peut être installé que par un électricien selon le schéma à l'interieur du couvercle et en respectant les règles de l'art.

Ce thermostat d'ambiance indépendant, est destiné à réguler la température de locaux secs et humides dans un environnement normal. Il est anti-parasité selon la norme VDE 0875, EN 55014, et fonctionne selon le mode 1C. Le domaine d'utilisation, les dimensions ainsi que les caractéristiques techniques se trouvent dans nos prospectus.

1. Emploi

Type DTR-E 3102

Cet appareil permet de réaliser des économies d'énergies du chauffage de gouttières. La plage de température critique est enregistrée de façon précise par deux régulateurs assurant que le chauffage ne sera mis en service qu'en cas de danger effectif de congélation.

Exemple de fonctionnement, type DTR-E 3102

Mise au point du régulateur grâce au contact »Temp (+)«: +5°C (valeurs, supérieures = dégel). Lorsque la température baisse à +4°C, le chauffage se met en marche automatiquement.

Mise au point du régulateur grâce au contact »Temp (-)«: -5°C. Lorsque la température baisse, le chauffage se déconnecte automatiquement. La neige et la glace sont sèches, il n'y a plus d'eau de fusion que puisse se congéler.

Si la température monte à -4^ , le chauffage se remet en marche.

Par conséquent, le chauffage n'a lieu que dans la plage de -5^ à +5^ , plage qui est critique pour la gouttière.

Types FTR-E 3121

Ces appareils sont employés pour le réglage de chauffages et de ventilateurs dans des locaux humides ou poussièreux, comme par exemple dans des garages, des dépôts, des laveries, des étables, des serres, etc.

2. Montage

Il convient de choisir le lieu de montage de façon que l'appareil ne soit pas exposé continuellement au courant d'air ou à des rayonnements calorifiques, et que la circulation d'air soit assurée. Hauteur de montage env. 1,6 m.

En cas de montage extérieur, il faut préférer le côté du nord de l'édifice. Si cela n'est pas possible, il y a lieu de monter un tôle protecteur contre le rayonnement solaire direct.

Attention! L'emploi du régulateur DTR-E 3102 pour le chauffage de gouttières exige impérativement un montage extérieur.

Dimensions

M25x1.5 M20x1.5 éine M 20 x 1.5 pour cable de diamètre 0 mm fournie séparetrement

3. Schémas de connexion

Respecter impérativement les données techniques figurant sur le schéma qui est illustré sur le couvercle. Effectuer le raccordement d'après les schémas suivants:

Type DTR-E 3102

AC 250V 16 (4) A

Type FTR-E 3121

bornes 1–2: chauffer AC 250 V 16 (4) A bornes 1–3: refroidir AC 250 V 5 (2) A

4. Données techniques

Type DTR-E 3102 FTR-E 3121

No. de commande 191 590190900 191 570159900

Plage de température -20 à 25°C -20 à 35°C

Tension de service AC 230 V AC 230 V

Courant d'emploi à AC 250 V 16 (4) A —

(Contact à rupture brusque) 1 t

Température ambiante ≤ T 50 T 50

Différence temp. d'emploi 1-3 K 1-3

Resistance accélératrice – en serie

Réglage température au-dessous du couvercle boîtier

Degré de protection IP 65 IP 65

suivant DIN 40 050

Humidité relative max. sans condensation: 95%

est garantit par un montage encastré
