UTE 1031 - Thermostat Eberle - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil UTE 1031 Eberle au format PDF.
| Type de produit | Thermostat d'ambiance |
| Marque | Eberle |
| Modèle | UTE 1031 |
| Alimentation | 230 V, 50 Hz |
| Plage de réglage | 5 à 30 °C |
| Température d'essai (dureté Brinell) | 75 ± 2 °C |
| Humidité relative max. | 95% sans condensation |
| Tension d'impulsion de calcul | 4 kV |
| Degré de pollution | 2 |
| Intensité et tension pour mesure CEM | 230 V; 0,1 A |
| Classe énergétique (UE 811/2013...) | I = 1% |
| Classe de protection | II |
| Norme | EN 60730, directive 1C |
| Fonction principale | Régulation de température dans locaux secs et fermés |
| Limitation de plage | Disques de verrouillage dans le bouton (5-30°C réglable) |
| Hauteur de montage recommandée | 1,50 m au-dessus du sol |
| Raccordement électrique | Phase (L), Neutre (N), horloge, puissance chauffage, puissance refroidissement, résistance anticipation, résistance abaissement nuit |
| Indicateurs lumineux | Témoin rouge (sous tension / appel de chaleur), témoin vert (abaissement de température) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Installation par professionnel. Mettre hors tension avant raccordement. Éviter influences thermiques (soleil, radiateurs, etc.) |
| Pièces détachées et réparabilité | Pièces non spécifiées. Contacter service après-vente Eberle. |
| Informations générales | Thermostat à bilame. Temps d'adaptation après montage : 1 à 2 heures. |
FOIRE AUX QUESTIONS - UTE 1031 Eberle
Questions des utilisateurs sur UTE 1031 Eberle
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice UTE 1031 - Eberle et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UTE 1031 de la marque Eberle.
MODE D'EMPLOI UTE 1031 Eberle

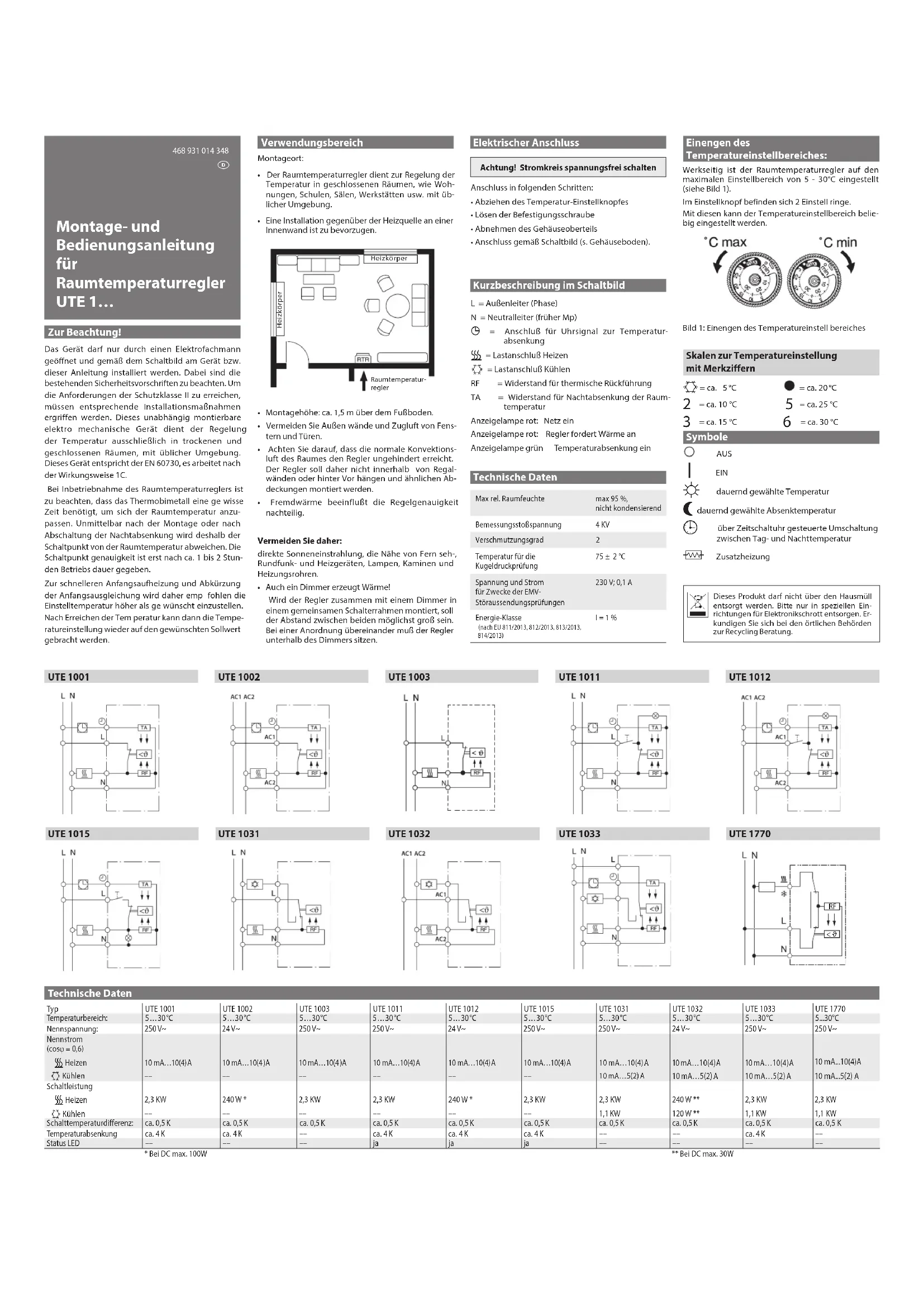

Instructions de montage et d'utilisation des thermostats UTE 1...
Généralités:
L'appareil ne doit être ouvert que par un professionnel et installé selon les schémas et les instructions de montage. Respecter les directives de sécurité existantes. Les mesures d'installation adéquates doivent être prises pour satisfaire aux exigences de la classe de protection II. Ce thermostat assure la régulation de la température seulement dans des locaux secs et fermés à usage normal. Cet appareil est selon la norme EN 60730 et fonctionne selon la directive 1C.
A la mise en service du thermostat d'am biance, il faut tenir compte du fait que le bilame demande un certain temps pour s' adaptations à l'air ambiant. Immédiate ment après le montage, le point de commutation différera par rapport à la température ambiant. Il fonctionnera correctement 1 à 2 heures après la mise en service.
Domaine d'application
Le thermostat d'ambiance sert à régler la température exclusivement dans les pièces sèches et fermées, avec une ambiance normale.
Montage
Le thermostat d'ambiance sera de préférence installé sur un mur intérieur en face du mur sur lequel est placé l'appareil de chauffage.
- éviter les murs extérieurs et les courants d'air émanant de portes ou fenêtres.
- veillez à garantir la libre circulation de l'air ambiant autour du thermostat. Ne pas le couvrir avec un rideau, meuble ou autre recouvrement.
- toute source de chaleur peut influencer le thermostat. Evitez dès lors l'influence directe du soleil, la proximité immédiate de postes de radio, TV, d'appareils de chauffage, lampes ou feux ouverts, etc.
- lors du montage en groupe avec d'autres appareils de commande (prises, interrupteurs) le thermostat sera toujours en position inférieure du montage.
• combinaison avec dimmer!
Si le thermostat se trouve associe dans son montage à la proximité d'un dimmer, on veillera à placer au moins un interrupt-teur ou une prise entre les deux afin que le thermostat ne soit pas influencé par la chaleur émise par le dimmer.
Raccordement électrique
Attention! Mettre l'alimentation réseau hors tension.
Raccordement selon les étapes suivantes:
• retirer le bouton de réglage de la température
- desserrer la vis de fixation
• retirer la partie supérieure du boîtier
- raccordement selon le schéma (cf. socle du boîtier).
Explication schéma de raccordement:
L = phase
N = neutre
N = raccordement horloge avec abaissement de température
SSS = raccordement de puissance chauffage
P = raccordement de puissance refraîchissement
RF = résistance d'anticipation
TA = résistance pour abaissement nuit de la température ambiante
Témoin rouge: sous tension
Témoin rouge: thermostat en appel de
Témoin vert Abaissement de la temp un
Données technique
Humidité relative max. 95% sans condensation
Calculation impulse voltage 4 KV
Degré de pollution 2
Température d'essai du test de 75 ± 2 °C
dureté de BRINELL
Intensité et tension nécesses- 230 V; 0,1 A
saires à la mesure des inter-
férences
électromagnétiques (CEM)
Classe énergétique I = 1 %
(selon UE 811/2013, 812/2013, 813/2013, 814/2013)
813/2013, 814/2013)
Limitation de plage de réglage
Le thermostat d'ambiance a un fonctionnement de 5 à 30°C.
Dans le bouton de réglage se trouvent 2 disque de verrouillage qui permettent de limiter la plage d'action (Fig. 1).

Fig. 1: Limitation de plage de réglage
Indications d'échelle de température
| ☒ = 5^ | = 20^ |
| 2 = 10^ | 5 = 25^ |
| 3 = 15^ | 6 = 30^ |
Symboles






Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.
UTE 1001
UTE 1002
UTE 1003

* à DC max. 100W
** à DC max. 30W
468 931 014 348
