TW100 - Climatiseur OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur
Marque	Optex
Modèle	TW100
Fonctions principales	Barrière infrarouge, chauffage à faisceau, thermostat, détecteur de pression anti-escalade (optionnel)
Composants inclus	Vis inoxydables, écrous de nylock, boulons extensibles, plaques en aluminium, support en plastique, couvercle
Matériau des parois	Polycarbonate
Installation	Montage sur plaque de fixation béton ou fixation murale, nécessite niveau
Alimentation	Sources séparées pour barrières et chauffages
Entretien	Nettoyage régulier des profils polycarbonate avec tissu humide et savon neutre
Sécurité	Tamper anti-soulevement, distance de portée à respecter
Notice	2 pages, format PDF téléchargeable

FOIRE AUX QUESTIONS - TW100 OPTEX

Quel est le type de produit du TW100 Optex ?

C’est un climatiseur de la marque Optex, modèle TW100.

Comment installer la barrière infrarouge ?

Retirez le couvercle supérieur, fixez les œillets en caoutchouc, puis montez les plaques aluminium à la hauteur voulue. Fixez la barrière infrarouge sur le support plastique et serrez.

Faut-il un chauffage pour chaque faisceau ?

Oui, chaque colonne avec faisceau doit être équipée d’un chauffage à faisceau et d’un thermostat pour éviter la condensation en milieu froid.

Comment alimenter les barrières et les chauffages ?

Les barrières et chauffages doivent fonctionner sur des sources d’alimentation séparées, sauf s’ils sont installés dans la même colonne.

Peut-on ajouter un détecteur anti-escalade ?

Oui, un détecteur de pression anti-escalade optionnel peut être incorporé.

Comment fixer la base au sol ?

Fixez la base à l’aluminium avec les vis fournies, puis au sol avec les boulons d’ancrage ou la plaque de fixation.Utilisez un niveau.

Quel entretien est nécessaire ?

Nettoyez régulièrement les profils en polycarbonate avec un tissu humide et du savon neutre pour éviter l’accumulation de pollution.

Que faire si la distance entre équipements est trop grande ?

Respectez la distance de portée recommandée par le fabricant pour éviter les déclenchements non souhaités de l’alarme.

Comment monter les colonnes au mur ?

Utilisez la plaque murale facultative pour fixer les colonnes au mur.

Le kit de montage est-il complet ?

Oui, un kit de montage complet est inclus avec chaque tour : vis inoxydables, écrous de nylock et boulons extensibles.

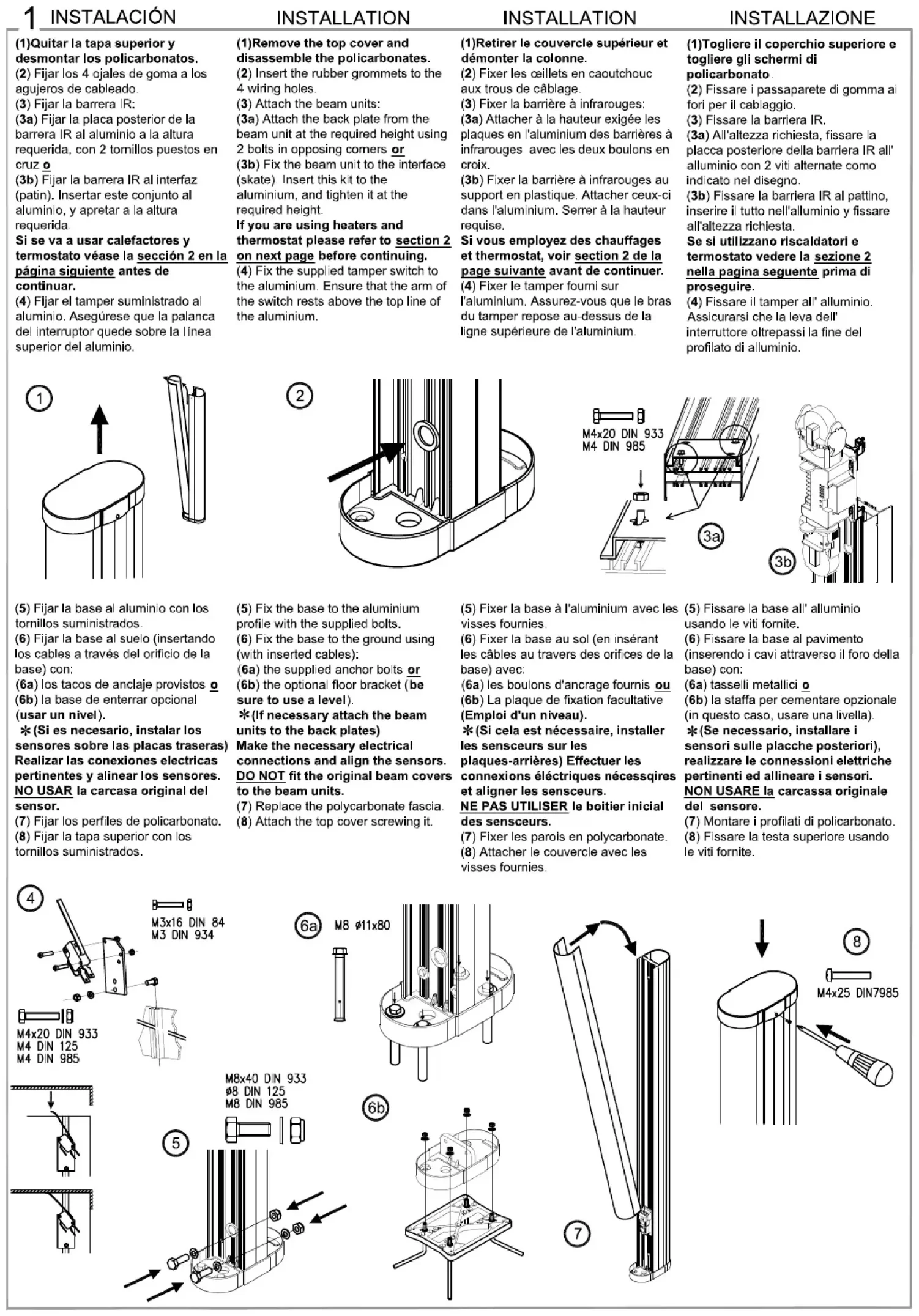

MODE D'EMPLOI TW100 OPTEX

(1)Retirer le couvercle supérieur et démonter la colonne.

(2) Fixer les œillets en caoutchouc aux trous de câblage.

(3) Fixer la barrière à infrarouges:

(3a) Attacher à la hauteur exigée les plaques en l'aluminium des barrières à infrarouges avec les deux boulons en croix.

(3b) Fixer la barrière à infrarouges au support en plastique. Attacher ceux-ci dans l'aluminium. Serrer à la hauteur requise.

Si vous employez des chauffages et thermostat, voir section 2 de la page suivante avant de continuer.

(4) Fixer le tamper fourni sur

l'aluminium. Assurez-vous que le bras du tamper repose au-dessus de la ligne supérieure de l'aluminium.

(5) Fixer la base à l'aluminium avec les visses fournies.

(6) Fixer la base au sol (en insérant les câbles au travers des orifices de la base) avec:

(6a) les boulons d'ancrage fournis ou

(6b) La plaque de fixation facultative (Emploi d'un niveau).

* (Si cela est nécessaire, installer les sensceurs sur les plaques-arrières) Effectuer les connexions électriques nécessqires et aligner les sensceurs.

NE PAS UTILISER le boitier inicial des sensceurs.

(7) Fixer les parois en polycarbonate.

(8) Attacher le couvercle avec les visses fournies.

Afin de maintenir un fonctionnement optimal dans des milieux externes a basses températures et risque de condensation, chaque colonne doit être équipée d'un chauffage à faisceau et d'un thermostat. Ex. : Une tour avec 4 faisceaux exigera 4 chauffages et 1 thermostat. Barrières et chauffages doivent fonctionner sur des sources d'alimentation séparées, à moins que ceux-ci soient installés dans chaque colonne.

Outre les chauffages et le thermostat (section2), un détecteur de pression anti-escalade optionnel peut être incorporé.

Les colonnes peuvent être montées sur la plaque de fixation pour béton optionnelle, ou peuvent être fixées au mur en utilisant la plaque facultative murale.

Un kit de montage complet est inclus avec chaque tour : vis inoxydables, écrous de nylock et boulons extensibles.

Faites attention lors de l'encrage : Utiliser un niveau.

Faites attention à ce que la distance entre les équipements soit inférieure à la distance de portée recommandée par le fabriquant ; vous éviterez ainsi des déclenchements non-souhaités de l'alarme.

Les profils de polycarbonate doivent être nettoyés de façon régulière avec un tissu humide afin d'éviter l'accumulation de pollution.

Utiliser seulement de l'eau et du savon neutre.

Le fabricant n'est pas responsable de l'infraction des normes électriques différentes dans chaque pays.
