Marque	Trotec
Modèle	TAC XT 18
Type de produit	Chauffage électrique mobile multifonction (chauffage, décontamination, purification d'air)
Puissance de chauffage	18 kW (9 kW avec un seul cordon)
Alimentation électrique	2 x 400 V triphasé, 50-60 Hz
Courant nominal	15,9 A / 13,3 A (selon cordon)
Débit d'air maximal	2 500 m³/h (sans filtre à particules)
Température de sortie d'air	Réglable jusqu'à 95 °C
Température cible ambiante maximale	75 °C
Dimensions (L x P x H)	690 x 630 x 1300 mm
Poids	93,1 kg
Type de filtre	Pré-filtre G4 (COARSE 75%), option filtre HEPA H14
Fonctions principales	Protection contre le gel, chauffage de confort, lutte contre les nuisibles, décontamination des surfaces, décontamination des pièces, mode filtrage HEPA
Programmes d'application	Programmes intégrés avec réglage de température et durée
Commande	Écran tactile et touches, interrupteur principal, minuterie
Accessoires fournis	Hotte de soufflage DualDecon, pré-filtre G4, mode d'emploi
Distance minimale d'installation	30 cm de tous les côtés
Transport	Roues et arceau de transport
Type de raccordement secteur	2 prises CEE (16 A et 16 A) ou CEE 32 A et 16 A selon modèle
Entretien	Nettoyage régulier du filtre et du boîtier; remplacement du filtre selon alerte
Réparabilité	Pièces de rechange disponibles; réparation par électricien qualifié ou Trotec
Sécurité	Protection contre surchauffe, limiteur de température, arrêt automatique, contact anti-basculement

FOIRE AUX QUESTIONS - TAC XT 18 TROTEC

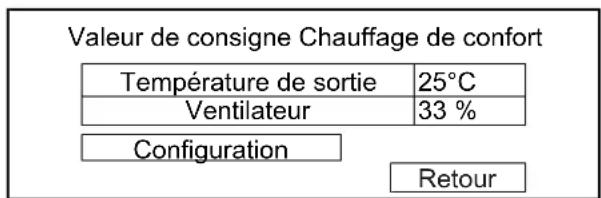

Comment régler la température de sortie d'air ?

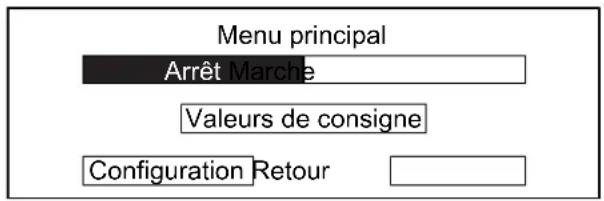

Depuis le menu principal, allez dans Configuration puis Valeurs de consigne. Sélectionnez Température de sortie et utilisez les touches flèche pour régler jusqu'à 95 °C. Validez avec le bouton Configuration.

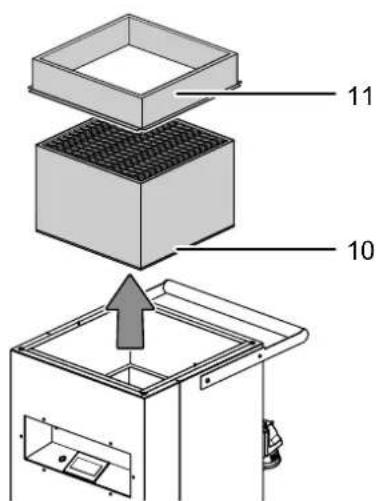

Quel type de filtre utiliser pour la purification de l'air ?

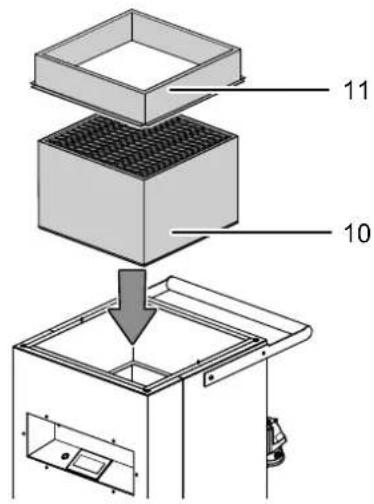

Pour la purification de l'air, utilisez un filtre à particules en suspension H14 résistant à la chaleur (option). Le pré-filtre fourni est un G4. Remplacez-le régulièrement selon l'alerte affichée.

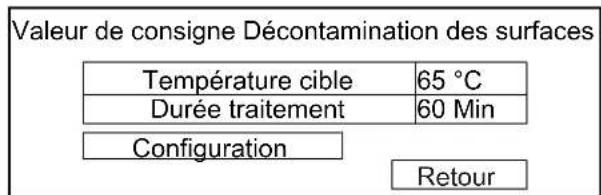

Comment utiliser la fonction de décontamination des surfaces ?

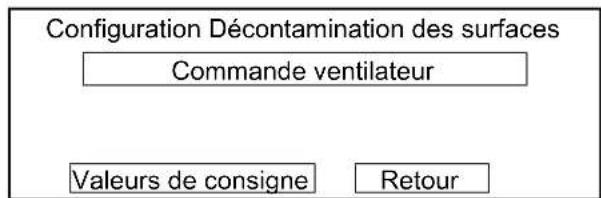

Dans le menu principal, allez dans Configuration > Configuration Décontamination des surfaces. Réglez la température cible (jusqu'à 75 °C) et la durée de traitement (30 à 300 min). Lancez avec le bouton Marche. L'appareil chauffe la pièce à la température cible et la maintient.

Puis-je utiliser l'appareil dans une pièce humide ou près d'une piscine ?

Non, l'appareil ne doit pas être utilisé à proximité de baignoires, douches, piscines ou autres récipients d'eau. Risque d'électrocution. Installez-le dans un endroit sec.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon humide doux sans pénétrer à l'intérieur. N'utilisez pas de solvants ou produits abrasifs. Le filtre à air doit être nettoyé ou remplacé régulièrement.

Que faire si le message 'Débit d'air trop faible' s'affiche ?

Vérifiez que la grille d'aspiration, le filtre à air et le tuyau d'aspiration ne sont pas encrassés. Nettoyez ou remplacez le filtre. Augmentez le régime du ventilateur si nécessaire.

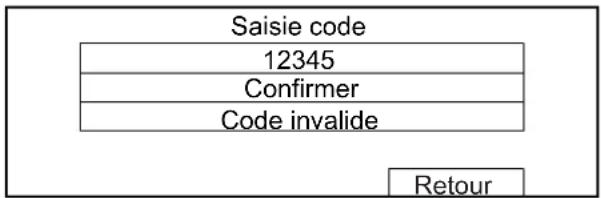

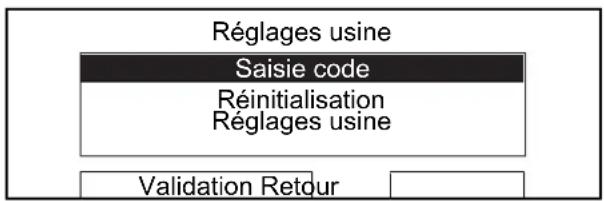

Comment réinitialiser le mot de passe oublié ?

Contactez la hotline SAV de Trotec au [phone]. Vous aurez besoin de la date et de l'heure affichées à l'écran. Ils vous fourniront un code de déverrouillage de secours.

Quels accessoires sont disponibles pour le TAC XT 18 ?

Accessoires optionnels : hotte de soufflage DualHeat, hotte de raccordement de tuyau, filtre HEPA H14, hygrostat HG 125, pré-filtre F7, distributeur de courant, etc. Voir la notice pour les numéros d'article.

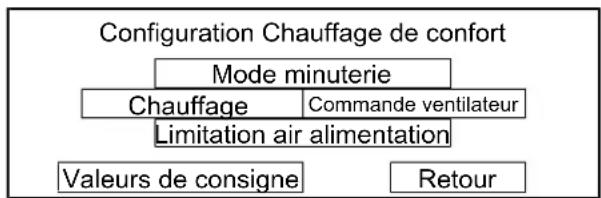

Quelle est la différence entre les modes 'Chauffage de confort' et 'Protection contre le gel' ?

Le Chauffage de confort chauffe la pièce à une température ambiante confortable (réglable) avec minuterie. La Protection contre le gel maintient une température minimale (par défaut 6 °C) pour éviter le gel, avec un fonctionnement permanent ou cyclique du ventilateur.

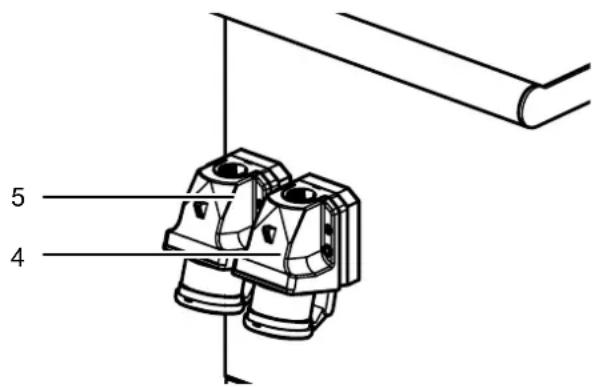

Comment brancher deux cordons secteur pour obtenir la pleine puissance ?

L'appareil possède deux raccordements secteur : raccordement secteur 1 et raccordement secteur 2. Branchez un cordon sur chaque prise CEE 16 A (ou 32 A selon le modèle) pour atteindre 18 kW. Avec un seul cordon, la puissance est limitée à 9 kW.

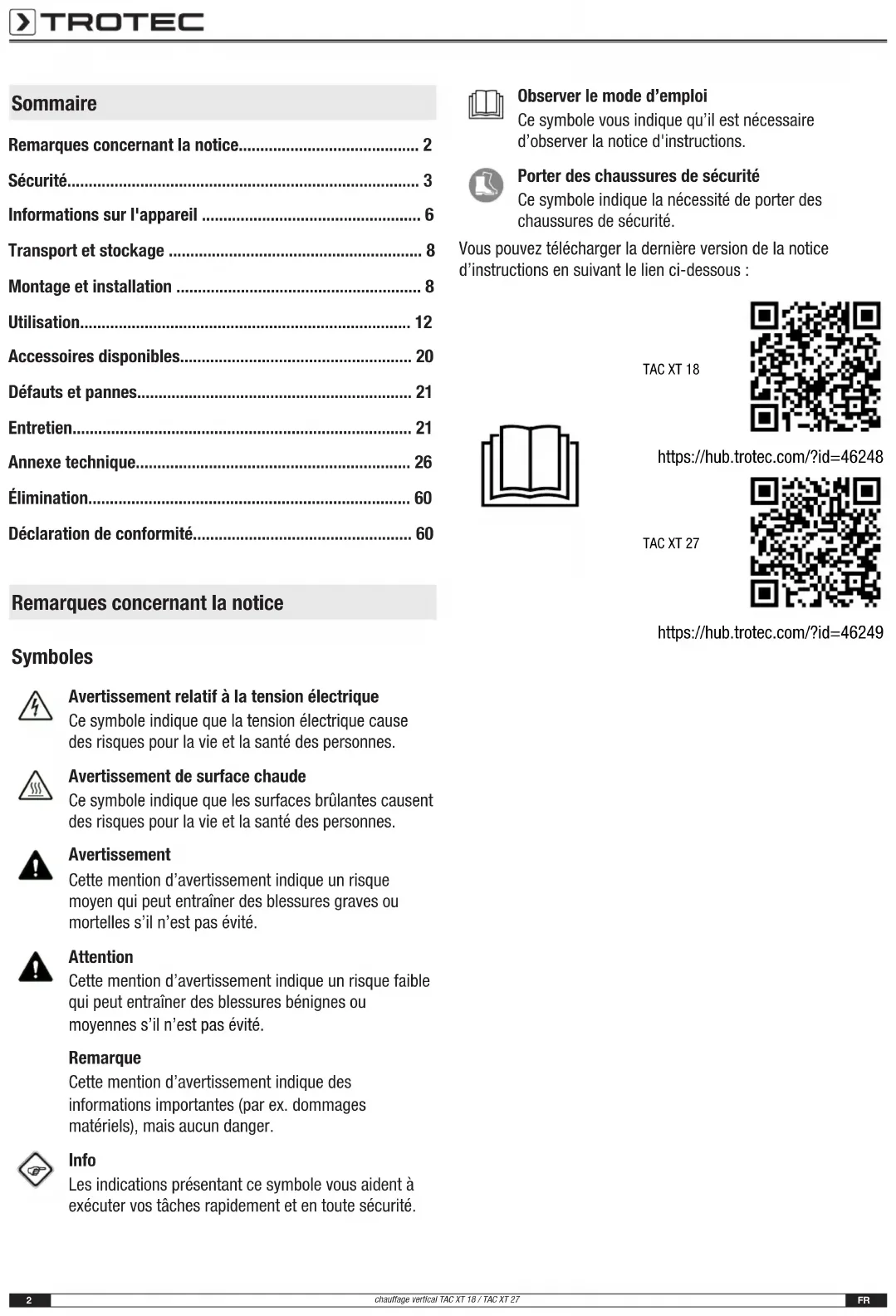

MODE D'EMPLOI TAC XT 18 TROTEC

Remarques concernant la notice.... 2

Sécurité.... 3

Informations sur l'appareil 6

Transport et stockage 8

Montage et installation 8

Utilisation.... 12

Accessoires disponibles.... 20

Défauts et pannes.... 21

Entretien.... 21

Annexe technique.... 26

Élimination....60

Déclaration de conformité....60

Remarques concernant la notice

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole vous indique qu'il est nécessaire d'observer la notice d'instructions.

Porter des chaussures de sécurité

Ce symbole indique la nécessité de porter des chaussures de sécurité.

Vous pouvez télécharger la dernière version de la notice d'instructions en suivant le lien ci-dessous :

TAC XT 18

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité et des instructions risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

Avertissement

Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont l'objet d'une surveillance constante.

Les enfants âgés de 3 à 8 ans n'ont le droit d'allumer et d'éteindre l'appareil que s'ils font l'objet d'une surveillance ou s'ils ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation, à condition que l'appareil soit placé ou installé dans sa position normale d'utilisation.

Les enfants âgés de 3 à 8 ans n'ont pas le droit de brancher la fiche secteur dans la prise, de réguler l'appareil, de le nettoyer ni d'effectuer l'entretien utilisateur.

Avertissement

N'utilisez pas l'appareil dans des pièces de taille réduite s'il s'y trouve des personnes incapables de quitter la pièce de manière autonome et qu'elles ne sont pas sous surveillance permanente.

• N'utilisez pas et ne placez pas l'appareil dans des locaux présentant un risque d'explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Ne faites pas fonctionner l'appareil dans une atmosphère contenant de l'huile, du soufre, du chlore ou du sel.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.

- Installez l'appareil debout et de façon stable sur une surface solide.

- Veillez à ce que l'entrée et la sortie d'air soient libres.

- Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

- Ne placez pas l'appareil sur un support inflammable.

- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.

- Ne couvrez pas l'appareil pendant le fonctionnement.

- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.

- Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.

- N'exposez pas l'appareil à un jet d'eau direct.

- Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.

- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !

- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».

- Raccordez les fiches secteur à une prise de courant dûment protégée.

- Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

- Vérifiez le bon état du cordon et du bloc secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche. Commandez un nouveau câble secteur avec fiche secteur auprès de Trotec et remplacez le câble secteur défectueux avec fiche secteur. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

- Si vous n'utilisez pas l'appareil, débranchez-le du réseau électrique.

- Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

- Ne vous asseyez pas sur l'appareil.

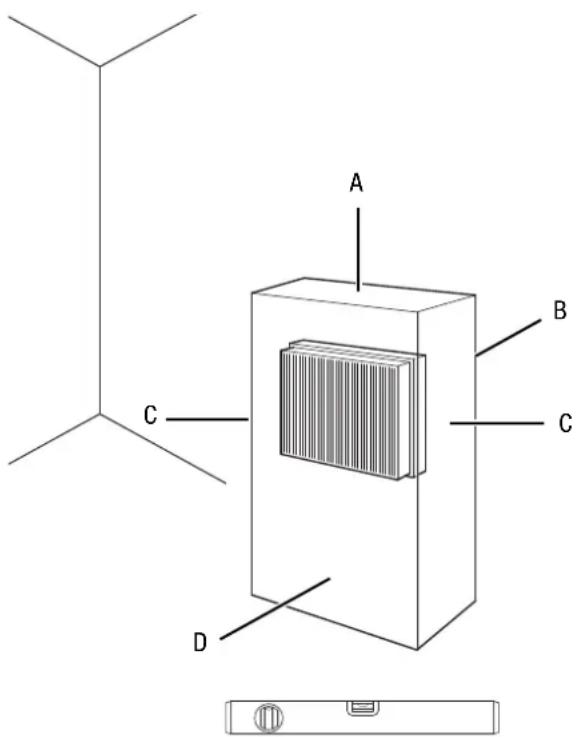

- Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.

- Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.

- Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.

- Utilisez uniquement des pièces de rechange d'origine pour ne pas compromettre l'exploitation et la sécurité de fonctionnement de l'appareil.

- Laissez refroidir l'appareil avant le transport ou la maintenance.

- N'utilisez pas l'appareil à proximité de baignoires, de douches, de piscines ni d'autres récipients contenant de l'eau. Risque d'électrocution !

Utilisation conforme

Ne faites fonctionner l'appareil qu'avec de l'air atmosphérique. Utilisez l'appareil exclusivement aux fins suivantes :

- décontamination (inactivation des virus par la chaleur et décontamination thermique des masques protection, des EPP et des locaux complets)

- purification de l'air par filtre à particules en suspension

- lutte contre les nuisibles par la chaleur

- Chauffage des locaux

L'appareil doit être mis en œuvre dans le respect des caractéristiques techniques.

Toute autre utilisation est considérée comme non conforme et peut s'avérer dangereuse. L'utilisation conforme inclut également l'observation de la notice d'instructions.

Utilisations non conformes prévisibles

N'utilisez pas l'appareil dans une configuration incorrecte en ce qui concerne les éléments système (par exemple purification d'air avec filtre à particules en suspension alors qu'aucun filtre à particules en suspension n'est monté).

Ne déposez aucun objet, comme par exemple des vêtements, sur l'appareil.

L'appareil n'est pas conçu pour être utilisé dans les environnements explosibles.

L'appareil ne doit pas être utilisé pour aspirer des liquides, à partir par exemple de bacs ou de réservoirs.

N'installez pas l'appareil sur une surface mouillée ou inondée.

L'appareil ne doit pas être soumis à l'humidité ni placé aux endroits exposés (pluie, soleil).

Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.

Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit, de même que toute intervention au niveau du logiciel ou du firmware.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

- être consciente des risques pouvant être liés à la manipulation d'un chauffage électrique.

- avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Personnes instruites

L'exploitant doit informer les personnes instruites des tâches qui leur sont assignées et des risques éventuels en cas de comportement inapproprié. Ces personnes sont en droit d'utiliser l'appareil, de le transporter ainsi que d'effectuer de légers travaux de maintenance (nettoyage du carter et du ventilateur).

L'appareil doit être suivi par du personnel instruit.

Symboles sur l'appareil

Symboles Signification
	Le symbole apposé sur l’appareil rappelle qu’il est interdit d’accrocher des objets (par exemple des serviettes, des vêtements ou autres) au-dessus de l’appareil ou juste devant celui-ci.Le chauffage ne doit pas être couvert afin d’éviter une surchauffe ou un incendie.
	Le symbole apposé sur l’appareil rappelle qu’il est interdit d’asperger l’appareil.
	Le symbole apposé sur l’appareil rappelle que les surfaces brûlantes représentent un risque pour la vie et la santé des personnes.

Signaux de sécurité et étiquettes sur l'appareil

Remarque

Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

Cet autocollant en allemand, en anglais et en français est aposé sur l'appareil.

Consignes de sécurité :

Attention ! Risque d'électrocution – Ne pas ouvrir

Aucune pièce à entretenir par l'utilisateur ne se trouve à l'intérieur de l'appareil.

Cet autocollant en anglais est aposé sur l'appareil.

Consignes de sécurité :

Avertissement ! Risque d'incendie.

Ne pas utiliser comme appareil domestique.

Cet autocollant en allemand, en anglais, en français et en néerlandais est aposé sur l'appareil.

Consignes de sécurité :

Attention ! Attendre l'arrêt complet de l'appareil avant de désactiver l'interrupteur principal.

Cet autocollant en allemand est aposé sur l'appareil.

Consignes de sécurité :

Désactiver l'interrupteur principal avant d'ouvrir le boîtier.

Risques résiduels

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement de surface chaude

Certaines pièces de l'appareil peuvent chauffer très fortement et provoquer des brûlures. Une prudence particulière est nécessaire en présence d'enfants ou d'autres personnes vulnérables.

Avertissement de surface chaude

Une température ambiante de 75 °C peut être atteinte pendant le fonctionnement.

Observez que les surfaces se trouvant dans toute la pièce peuvent être très chaudes après le traitement.

Avertissement

Une température ambiante de 75 °C peut être atteinte pendant le fonctionnement.

Si possible, ne séjournez pas dans la pièce pendant la période de chauffage. En cas de malaise, quittez immédiatement la pièce. Les personnes sensibles à la chaleur ne doivent séjourner dans la pièce qu'après que celle-ci ait refroidi.

Sortez de la pièce tous les objets et les produits susceptibles de ne pas supporter ces températures. Observez la possibilité que des objets ou des produits se trouvant dans la pièce soient inflammables.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

Risque d'incendie en cas d'installation incorrecte. Ne placez pas l'appareil sur un support inflammable. Ne placez pas l'appareil sur des moquettes à poils longs.

Avertissement

L'appareil ne doit pas être recouvert afin d'éviter une surchauffe ou un incendie !

Remarque

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

Remarque

N'utilisez l'appareil avec les divers programmes d'application que si les éléments système correspondants sont en place.

Dans le cas de la purification d'air avec filtre à particules en suspension, assurez-vous qu'un filtre à particules en suspension est bien monté.

Comportement en cas d'urgence

1. Éteignez l'appareil à l'aide de l'interrupteur principal.
2. Sécurisez l'appareil contre toute mise en marche.
3. Assurez-vous que ni vous-même ni aucune autre personne ne pénètre dans la zone dangereuse.
4. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
5. Ne rebranchez jamais un appareil endommagé.

Ne remettez l'appareil en service qu'après que la situation d'urgence ait été éliminée.

Informations sur l'appareil

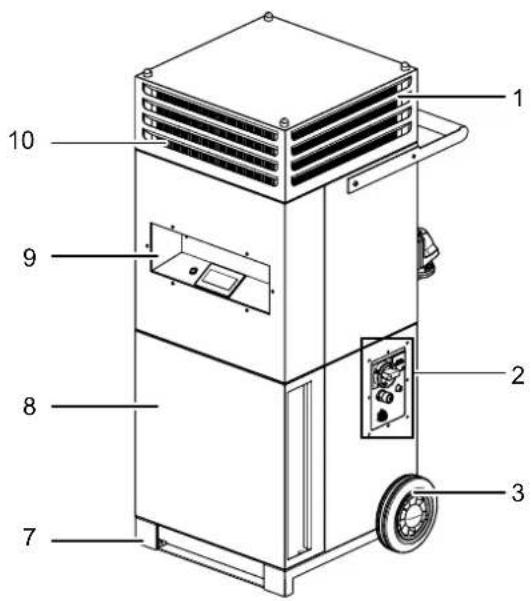

Description de l'appareil

L'appareil est conçu comme une solution mobile pour les applications de protection contre le gel, de chauffage de confort, de lutte contre les nuisibles, de décontamination des surfaces, de purification de l'air avec filtre à particules en suspension et de décontamination des locaux.

Chaque appareil est doté des programmes d'application correspondants. Ceux-ci peuvent être adaptés en fonction des besoins. Peuvent, entre autres, être réglés : le type et la durée du traitement ainsi que la température cible.

Vous pouvez équiper l'appareil de manière variable : en fonction de l'application, vous pouvez mettre en œuvre la combinaison système avec hotte de soufflage DualDecon (standard) ou TAC XT 18 / TAC XT 27 avec hotte de soufflage DualHeat.

Application Combinaison
	DualDecon DualHeat
Décontamination thermique du local d'installation, avec purification d'air	x
Décontamination thermique du local d'installation		x
Décontamination, purification d'air avec installation externe et transport de l'air	x
Décontamination thermique avec installation externe et transport de l'air		x
Lutte contre les nuisibles	x	x
purification de l'air avec filtre à particules en suspension	x
Chauffage centralisé de l'air ambiant avec purification d'air optionnelle	x
Chauffage centralisé de l'air ambiant	x	x
Chauffage décentralisé de l'air ambiant par l'intermédiaire de systèmes d'aération ou de distributeurs d'air textiles	x	x

En standard, le TAC XT 18 / TAC XT 27 est fourni avec la hotte de soufflage DualDecon.

Fonctionnement

L'air est aspiré par l'entrée d'air au moyen du ventilateur et chauffé en passant à travers le chauffage électrique à plusieurs étages. En option, l'air chauffé peut être purifié à travers un filtre à particules en suspension. L'air est ensuite réparti de façon homogène dans la pièce par l'intermédiaire d'une hotte de soufflage. En option, l'appareil peut être raccordé à un système d'aération par l'intermédiaire d'une hotte de raccordement de tuyau.

Dans le cas de la lutte contre les nuisibles, il convient de ne pas installer de filtre à particules en suspension dans l'appareil afin de permettre le débit d'air le plus important possible.

En cas d'utilisation à travers un système d'aération, le raccordement d'un thermostat externe (HG 125 - 6.100.002.042) est nécessaire pour le fonctionnement.

La température de soufflage (identique avec la température d'alimentation) peut être réglée jusqu'à un maximum de 95 °C. Les capteurs de température placés à l'entrée et à la sortie de l'air régulent la température dans un étroit couloir de tolérance en activant ou désactivant les différents éléments chauffants.

Représentation de l'appareil

N° Désignation

1 Hotte de soufflage (illustration : hotte DualDecon)

2 Raccordements et interrupteur principal

3 Roue

4 Raccordement secteur 2

5 Raccordement secteur 1

6 Arceau de transport

7 Pied

8 Entrée d'air avec filtre à air

9 Écran et touche

10 Filtre à particules en suspension

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour faciliter le transport, l'appareil est pourvu de roulettes et d'une poignée de transport.

Porter des chaussures de sécurité

Au cours du transport, portez des chaussures de protection appropriées. Il existe un risque de blessure par le pied de l'appareil lors de la dépose de celui-ci.

Veuillez observer les consignes suivantes avant chaque transport :

- Éteignez l'appareil. - Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

- Ne faites rouler l'appareil que sur des surfaces planes et stables.

- Retirez l'ensemble du matériel d'emballage servant à la protection de l'appareil pendant le transport.

- Si l'appareil présente des dommages, veuillez vous adresser au revendeur auprès duquel l'achat a été effectué ou au fabricant.

- Inclinez l'appareil avec prudence et jamais plus que nécessaire.

- Déposez de nouveau l'appareil avec prudence.

- L'appareil ne doit être levé qu'aux points prévus pour la manipulation avec les dispositifs de levage. La capacité de charge du dispositif de levage doit être suffisante pour supporter le poids de l'appareil (voir caractéristiques techniques).

Veuillez observer les consignes suivantes après chaque transport :

- Installez l'appareil à la verticale après l'avoir transporté.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Avant la remise en service de l'appareil, vérifiez l'état du câble électrique. En cas de doute relatif à son parfait état, contactez le service après-vente.
• Dans tous les cas, faites vérifier l'appareil une fois par an par un électricien qualifié.

Montage et installation

Contenu de la livraison

• 1 appareil
• 1 hotte de soufflage DualDecon
• 1 pré-filtre G4
- 1 mode d'emploi

Montage

Montage de la hotte et mise en place du filtre à particules en suspension

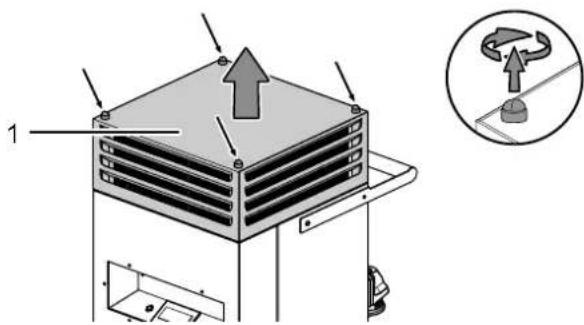

1. Enlevez les capuchons de protection des 4 vis situées sur le dessus de l'appareil avec un tournevis.
2. Dévissez les 4 vis et enlevez-les.
3. Soulevez la hotte de soufflage (1) de l'appareil.

1. En cas de mode de fonctionnement Purification de l'air, mettez en place un filtre à particules en suspension (10).

Pour la lutte contre les nuisibles, un débit d'air maximum est nécessaire. C'est pourquoi, pour cette application, nous recommandons de se passer du filtre à particules en suspension.

⇒ Le filtre à particules en suspension (option) ne doit être utilisé qu'avec le boîtier filtre supérieur (11).

11 10

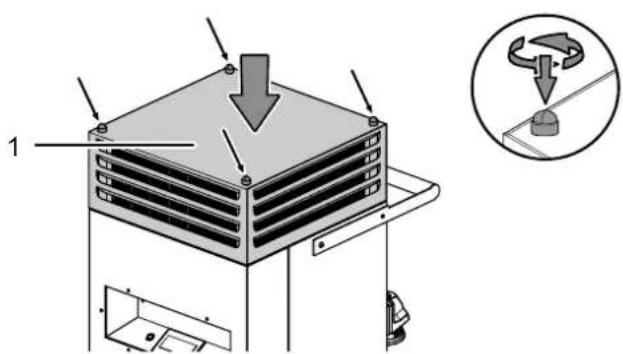

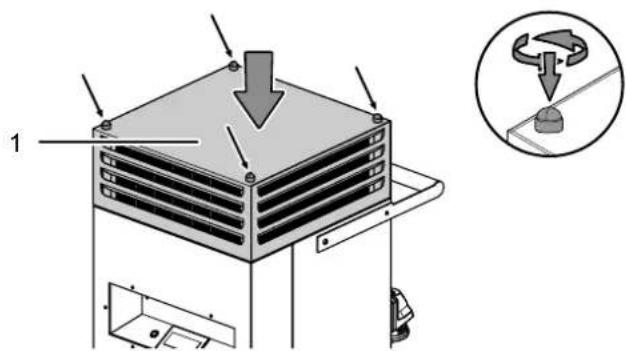

1. Posez la hotte de soufflage (1) requise sur l'appareil.

2. Vissez fermement la hotte au moyen des vis.

1. Remettez en place les capuchons de protection sur les vis.

Mise en place du pré-filtre

Le TAC XT est équipé en série d'un pré-filtre de catégorie COARSE (grossier) 75% (G4) (numéro d'article : 7.160.000.457).

En cas d'utilisation d'un filtre à particules en suspension, utilisez le pré-filtre fin ePM 10 85% (F7) (numéro d'article : 6.100.007.062).

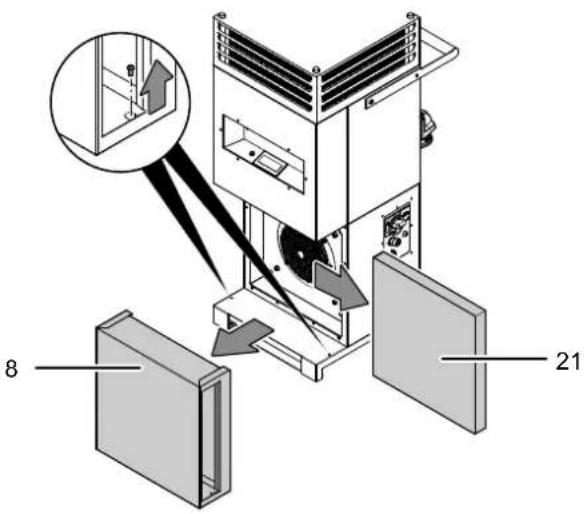

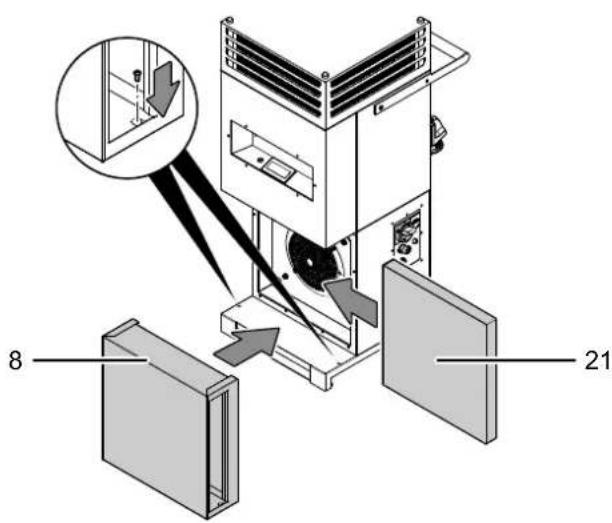

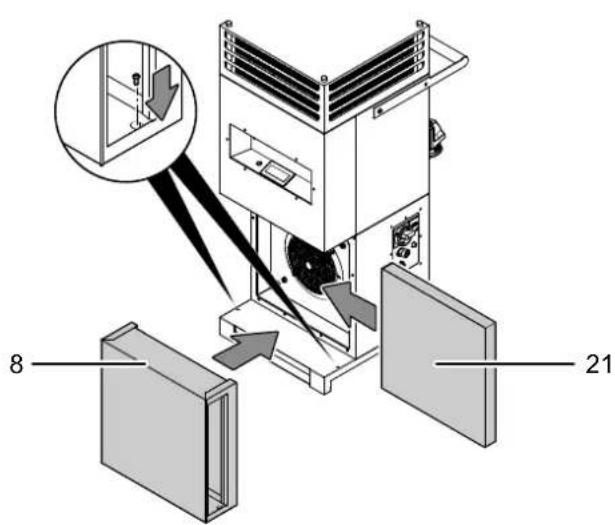

Pour mettre le pré-filtre en place, procédez de la manière suivante :

1. Dévissez les vis situées sur les côtés de l'entrée d'air (8) et sortez celle-ci de l'appareil en la tirant vers l'avant.
2. Mettez en place tout d'abord le nouveau pré-filtre (21) dans l'appareil.
   Observez le sens de montage. Le non-tissé noir doit être dirigé vers l'extérieur.
3. Remettez l'entrée d'air (8) en place sur l'appareil et revissez les deux vis sur les côtés, en bas et à l'intérieur.

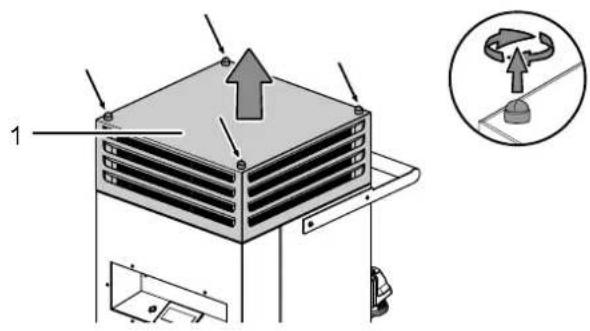

Montage du tuyau d'évacuation

En option, vous pouvez monter un tuyau d'évacuation à la place de la hotte de soufflage. À cette fin, procédez de la manière suivante :

√ Le pré-filtre est déjà pré-monté.

1. Enlevez les capuchons de protection des 4 vis situées sur le dessus de l'appareil avec un tournevis.
2. Dévissez les 4 vis et enlevez-les.
3. Soulevez la hotte de soufflage (1) de l'appareil.

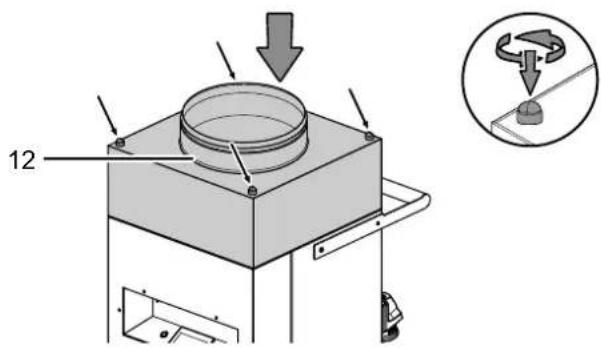

1. Mettez en place la hotte pour tuyau (12 ; (numéro d'article : 6.100.007.061)) sur l'appareil.

12

1. Vissez fermement la hotte pour tuyau (12) au moyen des vis.

2. Remettez en place les capuchons de protection sur les vis.

3. Raccordez le tuyau (13) ou une conduite de distribution de l'air chaud à la hotte pour tuyau.

4. Vérifiez la bonne fixation du tuyau ou de la conduite et de la hotte.

→ Veillez à ce que le tuyau ou la conduite raccordé(e) résiste à la chaleur.

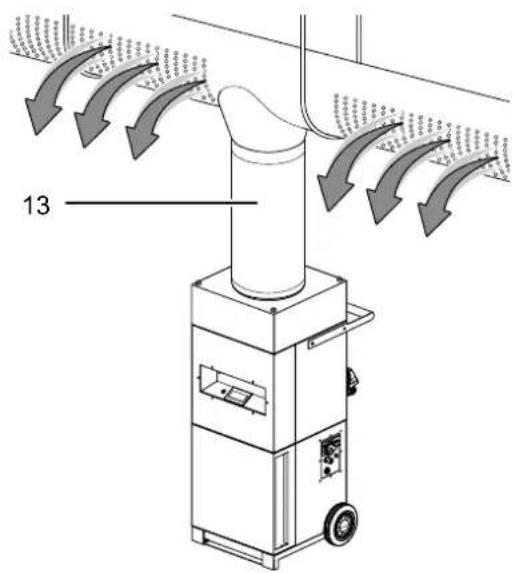

Exemple de raccordement :

13

Mise en service

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

A B C C D

• Avant la remise en marche de l'appareil, vérifiez l'état des cordons secteur. En cas de doute relatif à leur état, contactez le service après-vente.
• L'appareil ne doit pas être utilisé dans les environnements trop poussièreux.
• Installez l'appareil debout et de façon stable.
• Placez l'appareil de façon à ce qu'il ne risque pas de basculer sur un sol stable, plan et insensible à la chaleur.
• Placez l'appareil de façon à ce que l'entrée et la sortie d'air soient dégagées et que l'appareil puisse être utilisé sans entrave (voir Données techniques).
• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que les cordons secteur et tout autre câble électrique soient posés de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
• Assurez-vous que les rallonges de câble sont entièrement déroulées.
• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.
• Assurez-vous que l'appareil n'entre pas en contact avec de l'eau ni de l'humidité.

Mise en place du filtre à air

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.

Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

- Avant la mise en marche, assurez-vous que le filtre à air est bien en place.

Montage des panneaux Flowstop

Les panneaux Flowstop peuvent être montés chacun sur l'une des quatre faces intérieures de la hotte et empêchent alors l'air de sortir de ce côté de la hotte, par exemple lorsqu'aucun flux d'air n'y est souhaité ou nécessaire.

Branchement du câble secteur

- L'appareil possède deux fiches secteur. Si vous ne raccordez qu'un seul cordon secteur au raccordement secteur 1 (5), le TAC XT 18 ne délivre que 9 kW et le TAC XT 27 18 kW. Le raccordement du deuxième cordon au raccordement secteur 2 (4) permet aux appareils de délivrer leur pleine puissance. L'appareil peut être alimenté par un générateur de courant d'une puissance suffisante. Notez que la puissance calorifique de l'appareil est régulée, si bien que le générateur raccordé doit s'adapter à cette régulation. Vérifiez avant le branchement que le générateur de courant convient à l'alimentation de l'appareil.

5 4

Utilisation

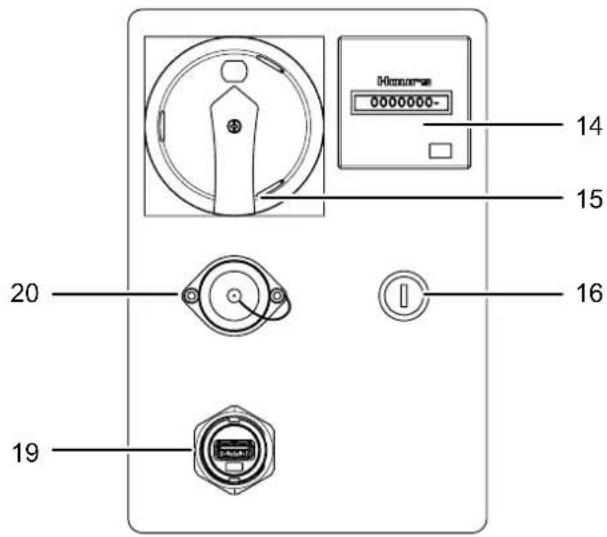

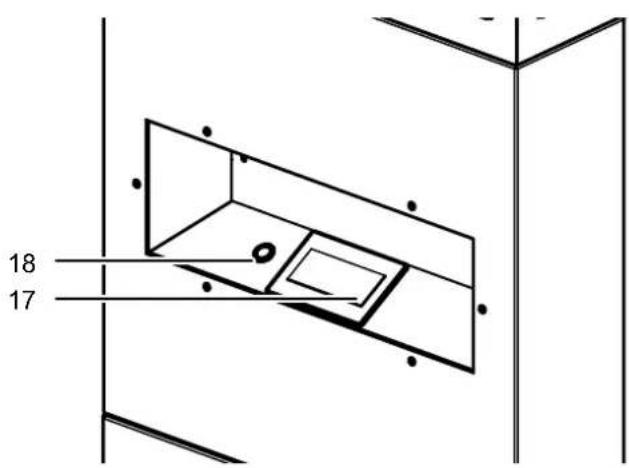

Éléments de commande

20 19 14 15 16

18 17

No	Désignation Signification
14	Compteur d'heures de service	Affichage des heures de fonctionnement
15	Interrupteur principal Mise	en marche et arrêt de l'appareil

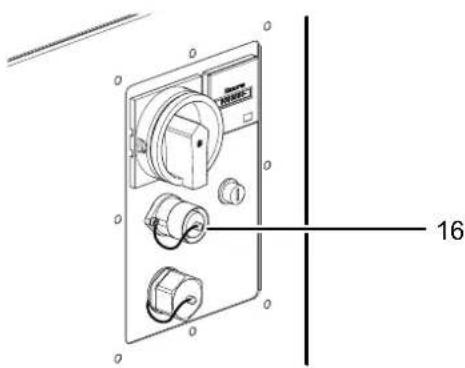

16	Fusible du limiteur de température	Déclenche en cas de surchauffe
17	Écran tactile Sélection des programmes et réglage des paramètres
18	Touche Start/Stop Lancement ou arrêt du programme
19	Interface USB avec capuchon	Mise à jour du logiciel de commande par clé USB avec programme d'application
20	Raccordement pour hygrostat HG 125	• Détection de la température dans d'autres pièces en cas de raccordement à un système de ventilation• Lorsqu'un thermostat est raccordé, le thermostat interne de l'appareil est désactivé

Mise en marche de l'appareil

1. Après avoir installé l'appareil en suivant la description du chapitre « Mise en service », vous pouvez le mettre en marche.
2. Tournez l'interrupteur principal (15) en position 1.

→ L'appareil démarre une phase d'initialisation.

→ L'écran affiche la mention Veuillez patienter.

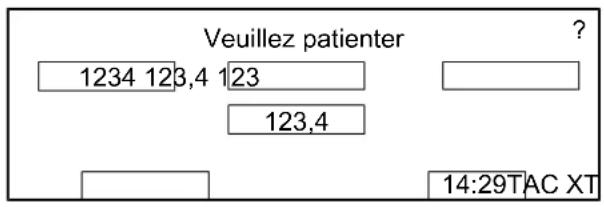

Veuillez patienter 1234 123,4 123 123,4 ? 14:29TAC XT

→ Après l'initialisation, l'écran passe en mode veille.

1. Touchez brièvement l'écran.

→ Le menu principal s'affiche à l'écran.

Menu principal Arrêt Marche Valeurs de consigne Configuration Retour

1. Le cas échéant, sélectionnez la fonction voulue et, au besoin, procédez au réglage des valeurs de consigne (voir les sections suivantes, chapitre « Utilisation »).
2. Démarrez l'appareil ou lancez la fonction en appuyant sur le bouton Marche.

Saisie du mot de passe

Le cas échéant, il vous sera demandé, à la première mise en service, d'entrer votre mot de passe.

L'écran suivant est affiché :

Pour entrer le mot de passe, procédez de la manière suivante :

1. Cliquez sur le bouton Saisie mot de passe.

2. Entrez votre mot de passe.

3. Cliquez sur le bouton Confirmer pour confirmer votre saisie.

Si le mot de passe est erroné, la mention Code invalide s'affiche. Si la saisie est correcte, elle est mémorisée.

Saisie code 12345 Confirmer Code invalide Retour

1. Quittez la saisie du mot de passe en cliquant sur le bouton Retour.

Remarque

Si vous avez oublié le PIN, vous ne pouvez pas déverrouiller l'écran. Dans un tel cas, vous pouvez demander un code de déverrouillage de secours à la hotline SAV de Trotec au numéro de téléphone [phone]. La hotline SAV est joignable du lundi au jeudi de 8 h à 17 h 30 et le vendredi de 8 h à 17 h. Vous avez besoin de la date et de l'heure affichées à l'écran. Vous pouvez faire afficher ces indications en cliquant sur le bouton de l'heure.

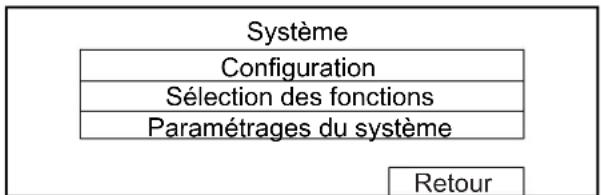

Sélection de la langue

1. Dans le menu principal, cliquez sur le bouton Configuration.

⇒ Les boutons correspondant aux autres réglages apparaissent à l'écran.

1. Cliquez sur le bouton Paramètres système.

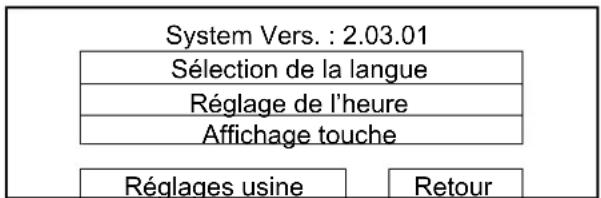

⇒ L'écran suivant est affiché :

System Vers. : 2.03.01 Sélection de la langue Réglage de l'heure Affichage touche Réglages usine Retour

1. Cliquez sur le bouton Langue afin de sélectionner une langue.
2. Sélectionnez la langue désirée à l'aide des touches flèche.
3. Validez la sélection à l'aide de la touche Confirmer.
4. Quittez la sélection de la langue en cliquant sur le bouton Retour.

Réglage de l'heure

1. Dans le menu principal, cliquez sur les boutons suivants pour régler l'heure :

→ Configuration
⇒ Paramétrages du système
→ Réglage de l'heure

1. Dans l'écran de réglage de l'heure, réglez l'heure au moyen des touches flèche.

⇒ Les réglages sont directement pris en compte par le système.

1. Quittez le réglage de l'heure en cliquant sur le bouton Retour.

Écran

1. Dans le menu principal, cliquez sur les boutons suivants pour procéder aux réglages de l'écran tactile :

→ Configuration
⇒ Paramétrages du système
→ Écran tactile

1. Effectuez le réglage souhaité :

⇒ Contraste : réglez le contraste au moyen des touches flèche.
⇒ Touche avec/sans bip : activez ou désactivez le bip touches en appuyant sur le bouton.

1. Cliquez sur le bouton retour afin de revenir au menu principal.

Fonction

L'appareil dispose des fonctions suivantes :

• Protection contre le gel
• Chauffage de confort
• Lutte contre les nuisibles
  • Décontamination des surfaces
• Mode filtrage HEPA
  • Décontamination des pièces

Protection contre le gel

La fonction « Protection contre le gel » permet de garder une pièce hors-gel.

1. À partir du menu principal, cliquez sur les boutons suivants pour activer la fonction Protection contre le gel :

→ Configuration
→ Configuration
→ Configuration Protection contre le gel

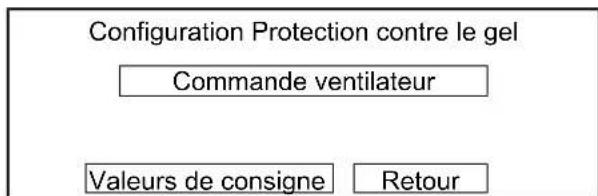

L'écran suivant est affiché pour permettre le paramétrage de la fonction Protection contre le gel :

Configuration Protection contre le gel Commande ventilateur Valeurs de consigne Retour

1. Cliquez sur le bouton Valeurs de consigne.

⇒ L'écran suivant est affiché :

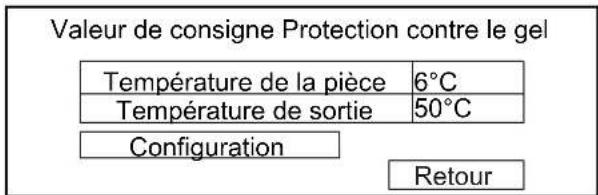

Valeur de consigne Protection contre le gel Température de la pièce 6°C Température de sortie 50°C Configuration Retour

1. Dans l'écran Valeur de consigne Protection contre le gel, cliquez sur le bouton Température de la pièce.

2. Cliquez sur le bouton Donnée en °C afin de définir, dans l'écran suivant et au moyen des touches flèche, la température de la pièce.

3. Cliquez sur le bouton Retour afin de revenir à l'écran Valeur de consigne Protection contre le gel.

4. Dans l'écran Valeur de consigne Protection contre le gel, cliquez sur le bouton Température de sortie.

5. Cliquez sur le bouton Entrée °C afin de définir, dans l'écran suivant et au moyen des touches flèche, la température de sortie souhaitée.

6. Dans l'écran Valeur de consigne Protection contre le gel, cliquez sur le bouton Configuration afin d'enregistrer les réglages.

7. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Protection contre le gel.

8. Cliquez sur le bouton Commande ventilateur.

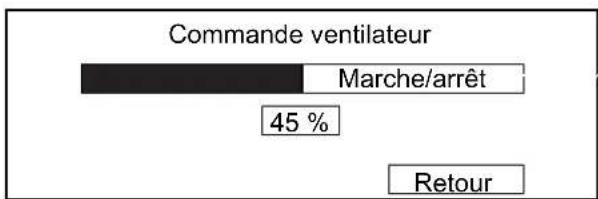

L'écran suivant est affiché :

1. Dans l'écran Commande ventilateur, appuyez sur le bouton Permanent ou sur le bouton Marche/arrêt.

Lorsque le bouton Permanent est activé, l'appareil fonctionne en permanence. À cette fin, cliquez dans l'écran Commande ventilateur sur le bouton Entrée % pour définir, dans l'écran suivant et au moyen des touches flèche, la durée de fonctionnement du ventilateur. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Protection contre le gel.

Si le bouton Marche/arrêt est activé, le ventilateur s'arrête automatiquement dès que la température de la pièce dépasse de 1 °C la température de consigne. Il se remet en marche dès que la température de la pièce redevient inférieure de 1 °C à la valeur de consigne. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Protection contre le gel.

Chauffage de confort

La fonction Chauffage de confort permet de chauffer la pièce où est installé l'appareil, avec un maximum de confort pour l'utilisateur, en mode permanent ou en mode minuterie avec une durée de fonctionnement pré-définie.

1. À partir du menu principal, cliquez sur les boutons suivants pour activer la fonction Chauffage de confort :

→ Configuration
→ Configuration
→ Configuration Chauffage de confort
⇒ L'écran suivant est affiché pour permettre le paramétrage de la fonction Chauffage de confort :

1. Cliquez sur le bouton Valeurs de consigne.

→ L'écran suivant est affiché :

Valeur de consigne Chauffage de confort Température de sortie 25°C Ventilateur 33 % Configuration Retour

1. Dans l'écran Valeur de consigne Chauffage de confort, cliquez sur le bouton Température de sortie.

2. Cliquez sur le bouton Entrée °C afin de définir, dans l'écran suivant et au moyen des touches flèche, la température de sortie.

3. Dans l'écran Valeur de consigne Chauffage de confort, cliquez sur le bouton Ventilateur.

4. Cliquez sur le bouton Entrée % afin de définir, dans l'écran suivant et au moyen des touches flèche, le débit d'air.

5. Dans l'écran Valeur de consigne Chauffage de confort, cliquez sur le bouton Configuration afin d'enregistrer les réglages.

6. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Chauffage de confort.

7. Cliquez sur le bouton Mode minuterie.

8. Dans l'écran Mode minuterie, cliquez sur le bouton Arrêt ou sur le bouton Marche afin de désactiver ou d'activer la minuterie.

Si le bouton Marche est activé, la minuterie commence à décompter dès que l'appareil est mis en marche. Lorsque la durée programmée est écoulée, l'appareil s'éteint automatiquement.

1. Cliquez sur le bouton Entrée minutes.

2. Dans l'écran Durée de fonctionnement, cliquez sur les touches flèche afin de définir la durée de fonctionnement.

3. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Chauffage de confort.

4. Cliquez sur le bouton Chauffage.
5. Dans l'écran Chauffage, cliquez sur le bouton Pièce ou sur le bouton Air d'alimentation.

→ Vous pouvez définir, soit la température de la pièce par le biais du bouton Pièce, soit celle de l'air d'alimentation (correspondant à la température de l'air soufflé) par le biais du bouton Air d'alimentation.
→ La température de la pièce est régulée de manière automatique.
→ La température de l'air d'alimentation est maintenue constante.

1. Dans l'écran Chauffage, cliquez sur le bouton Entrée °C afin de définir, dans l'écran suivant, soit la température de la pièce, soit celle de l'air d'alimentation.
2. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Chauffage de confort.
3. Cliquez sur le bouton Commande ventilateur.
4. Dans l'écran Commande ventilateur, cliquez sur le bouton Régime fixe ou sur le bouton Auto.

→ Vous avez le choix entre la définition d'un régime fixe pour le ventilateur, par le biais du bouton Régime fixe, et sa régulation automatique par l'intermédiaire du bouton Auto.
Si vous avez activé le bouton Régime fixe, cliquez sur le bouton Entrée % afin de définir, dans l'écran suivant et au moyen des touches flèche, le régime fixe du ventilateur. Cliquez ensuite sur le bouton Retour afin de revenir à l'écran Configuration Chauffage de confort.
Dans le cas de la régulation automatique, le régime du ventilateur est calculé en fonction de la différence entre la température actuelle de la pièce et sa valeur de consigne. Il est affiché à l'écran.

1. Cliquez sur le bouton Limitation air alimentation pour procéder au réglage de température de l'air soufflé.

2. Dans l'écran Limitation air alimentation, cliquez sur le bouton glissant ou Arrêt.

Si le bouton fixe est activé, vous pouvez modifier la température fixe de l'air d'alimentation (valeurs minimum et maximum).
Si c'est le bouton glissant qui est activé, vous pouvez modifier la température flottante de l'air d'alimentation (valeurs limite minimum et maximum).

Info

Lorsque l'appareil est placé dans la pièce à chauffer, nous recommandons le réglage « glissant ». Celui-ci empêche que les personnes se trouvant à proximité immédiate de l'appareil ne soient soumis à un flux d'air risquant d'être très chaud. Alternativement, la température de l'air d'alimentation peut être limitée à une valeur définie.

Lorsque le bouton Arrêt est activé, les réglages sont désactivés. En l'absence de limitation de la température de l'air d'alimentation, celle-ci est néanmoins limitée vers le haut à 100 °C.

1. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Chauffage de confort.

Lutte contre les nuisibles

Remarque

Des nuisibles différents requièrent des types de luttes également différents. Des variations dans la température et dans le processus de chauffage permettent d'adapter le traitement thermique au type d'infestation ainsi qu'aux conditions liées au local.

La fonction Lutte contre les nuisibles (PestControl) permet de tuer les parasites vivant dans la pièce où est installé l'appareil.

1. À partir du menu principal, cliquez sur les boutons suivants pour activer la lutte contre les nuisibles :

→ Configuration
→ Configuration
→ Configuration Lutte contre les nuisibles

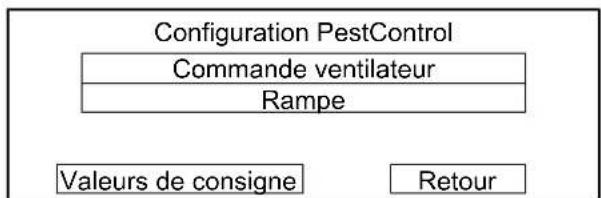

L'écran suivant est affiché pour permettre le paramétrage de la fonction Lutte contre les nuisibles :

1. Cliquez sur le bouton Valeurs de consigne. → L'écran suivant est affiché :

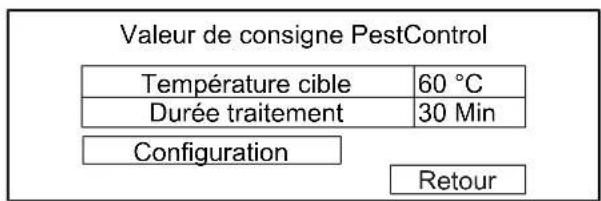

Valeur de consigne PestControl Température cible 60 °C Durée traitement 30 Min Configuration Retour

1. Dans l'écran Valeur de consigne PestControl, cliquez sur le bouton Température cible.
2. Cliquez sur le bouton Entrée °C afin de définir, dans l'écran suivant et au moyen des touches flèche, la température cible.

3. Cliquez sur le bouton Durée traitement.

4. Cliquez sur le bouton Entrée Min afin de définir, dans l'écran suivant et au moyen des touches flèche, la durée du traitement.

5. Dans l'écran Valeur de consigne PestControl, cliquez sur le bouton Configuration afin d'enregistrer les réglages.
6. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Lutte contre les nuisibles.
7. Cliquez sur le bouton Commande ventilateur.
8. Cliquez dans l'écran Commande ventilateur sur le bouton Entrée % pour définir, dans l'écran suivant et au moyen des touches flèche, la valeur de consigne du ventilateur.
9. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Lutte contre les nuisibles.
10. Cliquez sur le bouton Rampe afin de régler la rampe de montée en température pour la lutte contre les nuisibles.

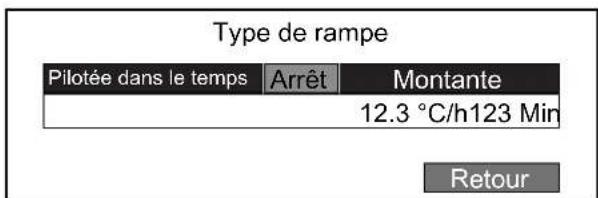

    L'écran suivant est affiché :

Type de rampe Pilotée dans le temps Arrêt Montante 12.3 °C/h123 Min Retour

1. Dans l'écran Type de rampe, cliquez sur le bouton Pilotée dans le temps ou Montante.

Si le bouton Pilotée dans le temps est activé, vous pouvez modifier le temps de montée en température. Cliquez sur le bouton Entrée Min afin de définir, dans l'écran suivant et au moyen des touches flèche, le temps de montée en température. À la mise en marche de l'appareil, la température de la pièce sera augmentée de sa valeur actuelle à sa valeur cible dans l'intervalle défini en tant que temps de montée.

Si le bouton Montante est activé, vous pouvez également modifier le temps de montée en température. Cliquez sur le bouton Entrée Min afin de définir, dans l'écran suivant et au moyen des touches flèche, le temps de montée en température. La valeur de consigne de température de la pièce est augmentée, avec la rampe indiquée, en partant de la température ambiante régnant au moment de la mise en marche, jusqu'à ce que la température cible soit atteinte.

1. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Décontamination des surfaces.

Mode filtrage HEPA

Lorsque le mode Filtrage HEPA est activé, l'air ambiant est purifié au moyen du filtre à particules en suspension H14 optionnel intégré.

1. À partir du menu principal, cliquez sur les boutons suivants pour activer le mode filtrage HEPA :

→ Configuration
→ Configuration
⇒ Configuration mode filtrage HEPA
L'écran suivant est affiché pour permettre le paramétrage du mode filtrage HEPA :

1. Cliquez sur le bouton Valeurs de consigne.

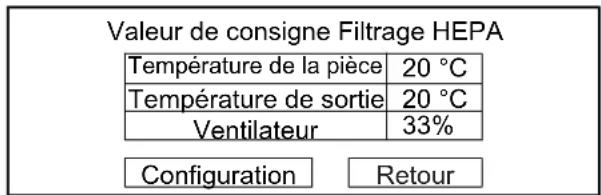

⇒ L'écran suivant est affiché :

Valeur de consigne Filtrage HEPA Température de la pièce 20 °C Température de sortie 20 °C Ventilateur 33% Configuration Retour

1. Dans l'écran Valeur de consigne Filtrage HEPA, cliquez sur le bouton Température de la pièce.
2. Cliquez sur le bouton Entrée °C, situé à côté du bouton Température de la pièce, afin de définir, dans l'écran suivant et au moyen des touches flèche, la température ambiante.
3. Cliquez sur le bouton Entrée °C situé à côté du bouton Température de sortie, afin de modifier, dans l'écran suivant et au moyen des touches flèche, la température de sortie de l'air.
4. Cliquez sur le bouton Entrée °C afin de définir, dans l'écran suivant et au moyen des touches flèche, le débit d'air.
5. Dans l'écran Valeur de consigne Filtrage HEPA, cliquez sur le bouton Configuration afin d'enregistrer les réglages.
6. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Filtrage HEPA.

7. Cliquez sur le bouton Mode minuterie.

8. Dans l'écran Mode minuterie, cliquez sur le bouton Arrêt ou sur le bouton Marche afin de désactiver ou d'activer la minuterie.

Si le bouton Marche est activé, la minuterie commence à décompter dès que l'appareil est mis en marche. Lorsque la durée programmée est écoulée, l'appareil s'éteint automatiquement. Cliquez sur le bouton Entrée Min afin de définir, dans l'écran suivant et au moyen des touches flèche, la durée de fonctionnement. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Filtrage HEPA.
Lorsque le bouton Arrêt est activé, le réglage est désactivé. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Filtrage HEPA.

1. Cliquez sur le bouton Chauffage.

2. Dans l'écran Chauffage, cliquez sur le bouton Pièce ou sur le bouton Air d'alimentation.

Si le bouton Pièce est activé, vous pouvez modifier la température de la pièce. Cliquez sur le bouton Entrée °C afin de définir, au moyen des touches flèche, la température de sortie. La température de la pièce est régulée de manière automatique.
Si c'est le bouton Air d'alimentation qui est activé, vous pouvez modifier la température de l'air d'alimentation (température de l'air soufflé). Cliquez sur le bouton Entrée °C afin de définir, au moyen des touches flèche, la température de sortie. La température de l'air d'alimentation est maintenue constante.

1. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Filtrage HEPA.

2. Cliquez sur le bouton Régénération du filtre.

⇒ L'écran suivant apparaît.

Régénération du filtre avant Intervalle après Arrêt Arrêt arrêt Retour

→ Les boutons actifs sont affichés sur fond noir.

1. Cliquez sur un ou plusieurs boutons pour activer la régénération du filtre de la manière suivante.

Avant : la régénération du filtre est effectuée avant la purification de l'air.
→ Intervalle : la régénération du filtre est effectuée après une certaine durée de fonctionnement en mode purification de l'air. En cas d'activation de cette fonction, la durée définie est affichée à l'écran.

⇒ Après : la régénération du filtre est effectuée après la purification de l'air.

Régénération du filtre avant Intelle après Arrêt Arrêt Arrêt 240 Min Retour

Info

Il est possible de combiner les trois positions, comme le montre l'écran ci-dessous.

1. Si Intervalle est sélectionné, appuyez sur l'affichage de la durée pour la modifier, soit avec les touches flèche, soit en entrant directement une valeur.

Pendant la décontamination, le filtre est chauffé à 100 °C ; la phase dure 30 minutes.

⇒ Le voyant d'alarme (12) est allumé en bleu pendant la régénération du filtre.

Avertissement

N'éteignez pas l'appareil pendant la régénération du filtre !

1. Cliquez sur le bouton Entrée minutes afin de définir, dans l'écran suivant, la valeur de consigne des minutes.
2. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Filtrage HEPA.
3. Cliquez sur l'écran Limitation air alimentation

→ La limitation en température de l'air d'alimentation est activée dès que la régulation de la température de la pièce est sélectionnée.

1. Dans l'écran Limitation air alimentation, cliquez sur le bouton Min ou Max.
2. Cliquez sur le bouton Entrée °C afin de définir la température dans l'écran suivant au moyen des touches flèche.
3. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Filtrage HEPA.
4. Cliquez sur le bouton Valeurs de consigne.

Recommandations pour la régénération du filtre :

Dans les conditions environnantes normales telles qu'elles règnent par exemple dans les bureaux, les écoles, les maternelles ou les bâtiments publics, il suffit d'opérer une régénération du filtre une fois par semaine. Si le purificateur d'air est mis en œuvre dans des secteurs froids et humides, comme par exemple dans les abattoirs ou plus généralement dans l'industrie alimentaire, nous recommandons une régénération quotidienne du filtre.

Remarque

Une odeur peut se dégager pendant la décontamination : elle est inoffensive, il n'y a pas lieu de s'inquiéter.

Remarque

Le logiciel surveille si une régénération du filtre est effectuée régulièrement. Au bout de 50 heures de fonctionnement en mode purification de l'air, un message apparaît et propose de démarrer immédiatement une régénération. Si la régénération n'est pas effectuée à ce moment, un message indique, à chaque fois que l'appareil est mis en marche, le nombre de jours de dépassement pour la régénération du filtre.

Décontamination des surfaces

La décontamination des surfaces permet de décontaminer par traitement thermique différents types de surfaces au sein de locaux fermés. Dans ce mode de fonctionnement, la pièce est chauffée à une température auparavant programmée. Le niveau de température est maintenu pendant une période définie.

1. À partir du menu principal, cliquez sur les boutons suivants pour activer la décontamination des surfaces :

→ Configuration
Configuration
→ Configuration Décontamination des surfaces
L'écran suivant est affiché pour permettre le paramétrage de la décontamination des surfaces :

Configuration Décontamination des surfaces Commande ventilateur Valeurs de consigne Retour

1. Cliquez sur le bouton Valeurs de consigne.

⇒ L'écran suivant est affiché :

Valeur de consigne Décontamination des surfaces Température cible 65 °C Durée traitement 60 Min Configuration Retour

1. Dans l'écran Valeur de consigne Décontamination des surfaces, cliquez sur le bouton Température cible.
2. Cliquez sur le bouton Entrée °C afin de définir, dans l'écran suivant et au moyen des touches flèche, la température cible.
3. Cliquez sur le bouton Durée traitement.
4. Cliquez sur le bouton Entrée Min afin de définir, dans l'écran suivant et au moyen des touches flèche, la durée du traitement.
5. Dans l'écran Valeur de consigne Décontamination des surfaces, cliquez sur le bouton Configuration afin d'enregistrer les réglages.
6. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Décontamination des surfaces.
7. Cliquez sur le bouton Commande ventilateur.
8. Dans l'écran Commande ventilateur, cliquez sur le bouton Régime fixe ou sur le bouton Auto.

Si vous avez activé le bouton Régime fixe, cliquez sur le bouton Entrée % afin de définir, dans l'écran suivant et au moyen des touches flèche, la valeur de consigne du ventilateur.

Si c'est le bouton Auto qui est activé, la valeur de consigne du ventilateur est calculée en fonction de la température de la pièce. Avec l'augmentation de la température, le régime du ventilateur croît de façon linéaire à partir de 33 %.

1. Cliquez deux fois sur le bouton Retour afin de revenir à l'écran Configuration Décontamination des surfaces.

Décontamination des pièces

La fonction décontamination des pièces permet de décontaminer par traitement thermique les objets situés à l'intérieur de locaux fermés. Ce mode de fonctionnement est très semblable à la décontamination des surfaces. Toutefois, pour la décontamination des pièces, ce sont des valeurs différentes qui sont pré-programmées : elles sont optimisées pour la décontamination de lots, de vêtements par exemple.

1. À partir du menu principal, cliquez sur les boutons suivants pour activer la décontamination des pièces :

→ Configuration
→ Configuration
→ Configuration Décontamination des pièces
L'écran suivant est affiché pour permettre le paramétrage de la fonction Décontamination des pièces :

Configuration Décontamination des pièces

Mode minuterie

Valeurs de consigne

Retour

1. Cliquez sur le bouton Valeurs de consigne.

⇒ L'écran suivant est affiché :

Valeur de consigne Décontamination des pièces
Température cible	70 °C
Ventilateur	30 Min
Configuration	Retour

1. Dans l'écran Valeur de consigne Décontamination des pièces, cliquez sur le bouton Température cible.
2. Cliquez sur le bouton Entrée °C afin de définir la température cible dans l'écran suivant au moyen des touches flèche.
3. Dans l'écran Valeur de consigne Décontamination des pièces, cliquez sur le bouton Ventilateur.
4. Cliquez sur le bouton Entrée % afin de définir, dans l'écran suivant et au moyen des touches flèche, le débit d'air.
5. Dans l'écran Valeur de consigne Décontamination des pièces, cliquez sur le bouton Configuration afin d'enregistrer les réglages.
6. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Décontamination des pièces.
7. Cliquez sur le bouton Mode minuterie.

⇒ L'écran suivant est affiché pour permettre le paramétrage de la minuterie.

1. Cliquez sur un des boutons Durée de fonctionnement, Durée de traitement ou Fonctionnement permanent.

⇒ Les réglages Durée de fonctionnement, Durée de traitement ou Fonctionnement permanent ne peuvent pas être activés simultanément.
Si la durée de fonctionnement ou la durée de traitement est sélectionnée, la température de l'air d'alimentation est maintenue constante.
Si c'est la durée de traitement qui est sélectionnée, la durée programmée commence à courir à partir du moment où la température définie pour la pièce est atteinte.
Si la durée de fonctionnement est activée, la minuterie commence à décompter dès que l'appareil est mis en marche.
En cas d'activation du fonctionnement permanent, l'appareil doit être arrêté à la main.

1. Cliquez sur le bouton Retour afin de revenir à l'écran Configuration Décontamination des pièces.

Arrêt de l'appareil

Avertissement de surface chaude

Certaines pièces de l'appareil peuvent chauffer très fortement et provoquer des brûlures. Une prudence particulière est nécessaire en présence d'enfants ou d'autres personnes vulnérables.

Avertissement de surface chaude

Une température ambiante de 75 °C peut être atteinte pendant le fonctionnement.

Observez que les surfaces se trouvant dans toute la pièce peuvent être très chaudes après le traitement.

1. Appuyez sur le bouton Arrêt du menu principal à l'écran, ou actionnez la touche Start/Stop (18) sur l'appareil. Lorsque la minuterie est programmée, l'appareil s'arrête automatiquement.

→ Le ventilateur continue de tourner pendant 3 minutes environ afin d'évacuer la chaleur des éléments chauffants.

1. Éteignez l'appareil en tournant l'interrupteur principal sur la position 0.

Mise hors service

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

1. Procédez en suivant les étapes décrites au point « Arrêt de l'appareil ».

2. Débranchez la fiche secteur de la prise électrique en tirant sur la fiche.

3. Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».

4. Entreposez l'appareil conformément aux indications figurant au chapitre « Stockage ».

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommandés dans la notice d'instructions peut entraîner un risque de blessure.

Avertissement

Afin de prévenir tout risque d'incendie éventuel, utilisez exclusivement le filtre à particules en suspension H14 résistant à la chaleur d'origine Trotec.

Désignation Numéro d'article
Hotte de soufflage DualHeat 6 100 007 060
Hotte de raccordement de tuyau 6 100 007 061
Filtre HEPA H14 résistant à la chaleur	7 160 000 106
Hygrostat HG 125 6 100 002 042
Pré-filtre ePM 10 85 % (F7) 6 100 007 062
Pré-filtre grossier 75 % G4 7 160 000 457
Boîtier filtre à particules en suspension H14	6 100 007 074
Distributeur de courant PV30 32A vers 2 x 16A	6 100 002 081

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
- Vérifiez le bon état des cordons secteur et des fiches secteur.
• Vérifiez le bon état de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Vérifiez que l'appareil est bien installé à la verticale et sur une surface plane. Il est possible que le contact de protection contre le basculement ait déclenché parce que l'appareil a été renversé. Placez toujours l'appareil en position verticale sur une surface pleine appropriée.
- Le thermostat de sécurité a éventuellement déclenché à cause d'une surchauffe. Éteignez l'appareil et laissez le refroidir pendant au moins 10 minutes.
- Le thermostat d'ambiance peut être défectueux. Faites remplacer un thermostat d'ambiance défectueux par une entreprise d'électricité spécialisée.
- La protection anti-surchauffe peut avoir déclenché. Faites effectuer une inspection électrique par une entreprise spécialisée ou par Trotec et faites remplacer le fusible anti-surchauffe.

L'appareil est bruyant ou il vibre :

- Vérifiez si l'appareil est stable et bien installé en position verticale.

L'appareil devient très chaud, il est bruyant ou il perd de la puissance :

- Vérifiez si les entrées d'air et le filtre à air sont encrassés. Nettoyez la saleté extérieure.

- Contrôlez l'extérieur de l'appareil pour détecter d'éventuels encrassements (voir chapitre « Maintenance »). Faites nettoyer l'intérieur encrassé de l'appareil par une entreprise spécialisée ou par la société Trotec.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Messages de défaut

Les messages de défaut suivants peuvent s'afficher à l'écran (17) :

Remarque

Lorsque la température ambiante dépasse 65 °C, l'écran s'éteint automatiquement. Dès que la température redescend en dessous de 65 °C, l'écran est réactivé.

Message Cause Remède
Débit d'air trop faible	Le ventilateur ne tourne pas ou tourne trop lentement Il peut y avoir un encrassement de la grille d'aspiration d'air, du filtre ou du tuyau d'aspiration.	Redémarrez l'appareil et contrôlez le fonctionnement du ventilateur ou bien augmentez le régime du ventilateur. Vérifiez l'encrassement des composants de l'aspiration et nettoyez-les le cas échéant.
Filtre encrassé Le filtre	à air est encrassé.	Remplacez le filtre.
Protection anti-surchauffe température ambiante	La température définie pour l'air ambiant a été dépassée.	Éteignez l'appareil et laissez la pièce refroidir
Protection anti-surchauffe moteur	Surchauffe de l'appareil.	Débranchez l'appareil du secteur et laissez-le refroidir.
Défaut capteur Un capteur de température est défectueux		Éteignez l'appareil et contrôlez les cap-teurs de tempéra-ture.

Entretien

Les chauffages électriques Trotec sont conçus pour un fonctionnement de longue durée et ne demandent qu'un minimum d'entretien. Afin d'assurer un fonctionnement de l'appareil en toute sécurité, il est nécessaire de vérifier tous les composants intégrés, en particulier le limiteur de température (STB), au plus tard au bout de 6 mois de fonctionnement ou de 4000 heures de service, et, le cas échéant, de les nettoyer et de remplacer les composants endommagés.

Avant tout nettoyage intérieur, il est nécessaire de protéger le ventilateur et les autres composants électriques, avec les moyens appropriés, contre toute pénétration d'eau.

Intervalles de maintenance

Intervals de maintenance et d'entretien	avant chaque mise en service	au besoin au	moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an	TAC XT 2-3 ans
Contrôle des filtres à air, des bouches d'aspiration et de sortie d'air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant	X
Nettoyage extérieur et intérieur X
Contrôle visuel de l'intérieur de l'appareil pour détecter les éventuels encrassements		X
Remplacement du filtre à particules en suspension (option)						X
Remplacement du pré-filtre G4 en Z X
Nettoyage ou remplacement du non-tissé de protection de la sortie d'air		X
Nettoyage ou remplacement du non-tissé du pré-filtre		X
Recherche de détériorations éventuelles X
Contrôle des vis de fixation X
Test fonctionnel X

Protocole de maintenance et d'entretien

Type d'appareil : ....
Numéro de série : ....

Intervalles de maintenance et d'entretien

1 2 3 4 5 6

7 8 9 10

11 12

13 14

15 16

Contrôle des filtres à air, des bouches d'aspiration et de sortie d'air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant

Nettoyage extérieur

Contrôle visuel de l'intérieur de l'appareil pour détecter les éventuels encrassements

Remplacement du filtre à particules en suspension

Remplacement du pré-filtre G4 en Z

Nettoyage ou remplacement du non-tissé de protection de la sortie d'air

Nettoyage ou remplacement du non-tissé du pré-filtre

Recherche de détériorations éventuelles

Contrôle des vis de fixation

Test fonctionnel

Remarques :

1. Date : ......Signature : ......	2. Date : ......Signature : ......	3. Date : ......Signature : ......	4. Date : ......Signature : ......
5. Date : ......Signature : ......	6. Date : ......Signature : ......	7. Date : ......Signature : ......	8. Date : ......Signature : ......
9. Date : ......Signature : ......	10. Date : ......Signature : ......	11. Date : ......Signature : ......	12. Date : ......Signature : ......
13. Date : ......Signature : ......	14. Date : ......Signature : ......	15. Date : ......Signature : ......	16. Date : ......Signature : ......

Avant toute opération de maintenance

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique Les travaux de maintenance et les réparations doivent être effectués par des électriciens qualifiés ou par Trotec.

Avertissement

Lorsque vous nettoyez l'appareil, observez les consignes et les règlements locaux concernant l'hygiène. Lors des travaux de nettoyage et de maintenance, protégez-vous au moyen des équipements appropriés (par exemple un masque, des lunettes et des gants).

Remarque

Avant tout nettoyage intérieur, il est nécessaire de protéger le ventilateur et les autres composants électriques avec des moyens appropriés contre toute pénétration d'eau.

Nettoyer le carter

Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Essuyez le boîtier après le nettoyage jusqu'à ce qu'il soit sec.

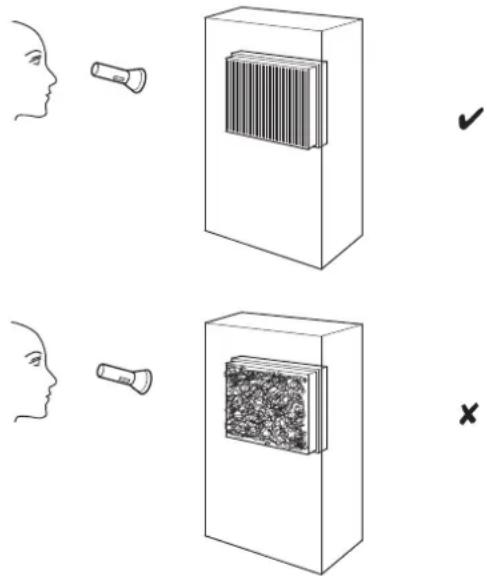

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.
2. Éclairez l'intérieur de l'appareil à travers les ouvertures au moyen d'une lampe de poche.
3. Examinez l'intérieur de l'appareil pour détecter d'éventuels encrassements.
4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par un électricien ou par la société Trotec.
5. Remettez le filtre à air en place.

Remplacement du filtre

Les intervalles de remplacement des filtres dépendent du degré de pollution de l'air et de la qualité des filtres. Les filtres encrassés affectent les performances de l'appareil. À partir d'un certain degré d'encrassement du filtre, une alerte est affichée à l'écran. Dans ce cas, mettez en place un nouveau filtre.

Info

Si une alerte de remplacement du filtre à particules en suspension est affichée, vérifiez tout d'abord si le non-tissé du pré-filtre est encrassé. Remplacez le filtre à particules par un nouveau filtre si vous avez remplacé ou nettoyé le non-tissé du pré-filtre et si l'alerte est toujours présente.

Pour remplacer le filtre à particules, procédez de la manière suivante :

1. Enlevez les capuchons de protection des 4 vis situées sur le dessus de l'appareil avec un tournevis.
2. Dévissez les 4 vis et enlevez-les.

1. Soulevez la hotte de soufflage (1) de l'appareil et déposez-la avec précautions.
2. Enlevez le filtre à particules (10) et le boîtier filtre (11) de l'appareil.

11 10

1. Mettez le filtre à particules utilisé dans un sac poubelle et éliminez-le avec les ordures ménagères.

2. Nettoyez soigneusement le boîtier à l'intérieur comme à l'extérieur (voir « Nettoyage du boîtier »).

3. Remettez le boîtier filtre (11) et le nouveau filtre à particules en place dans l'appareil.

11 10

1. Replacez la hotte de soufflage (1) sur l'appareil.

1. Vissez fermement la hotte au moyen des vis.
2. Remettez en place les capuchons de protection sur les vis.

Pour remplacer le pré-filtre, procédez de la manière suivante :

1. Dévissez les vis situées sur les côtés de l'entrée d'air (8) et sortez celle-ci de l'appareil en la tirant vers l'avant.

2. Extrayez le pré-filtre (21).

1. Mettez en place tout d'abord le nouveau pré-filtre dans l'appareil.

Observez le sens de montage. Le non-tissé noir doit être dirigé vers l'extérieur.

1. Remettez l'entrée d'air (8) en place sur l'appareil et revissez les deux vis sur les côtés, en bas et à l'intérieur.

Pour remettre à zéro le compteur d'heures de service pour le filtre, procédez de la manière suivante :

1. Dans le menu principal, cliquez sur les boutons suivants :

→ Configuration
→ Paramétrages du système
→ Réglages usine
→ Saisie code

1. Cliquez sur le chiffre 0.

2. Saisissez le mot de passe utilisateur. En standard, le mot de passe utilisateur est 1.

3. Cliquez sur le bouton Confirmer puis sur les boutons suivants :

→ 3 fois Retour
→ Heures de service
→ Compteurs

1. Dans la ligne correspondant au filtre remplacé, cliquez sur le bouton Reset (RAZ).

→ Le compteur est réinitialisé sur zéro heure.

Contrôle du limiteur de température

Dans le cas où le limiteur de température (16) a déclenché, laissez refroidir l'appareil. Ensuite, dévissez le capuchon de protection et enfoncez le fusible dans l'appareil jusqu'à ce qu'il s'enclenche.

16

Annexe technique
Données techniques

Paramètre Paramètre
Modèle	TAC XT 18 TAC XT 27
Puissance calorifique 18 kW 27 kW
Courant nominal 15,9 A / 13,3 A 27,9 A /	13,3 A
Raccordement secteur CEE 16 A / CEE 16	A CEE 32 A / CEE 16 A
Tension de raccordement 2 x 400 V triphasé / 50-60 Hz 2 x 400 V triphasé / 50-60 Hz
Débit volumique max. jusqu'à 2 500 m	^3/h (sans filtre à particules en suspension)	jusqu'à 2 500 m^3/h (sans filtre à particules en suspension)
Température de sortie de l'air réglable jusqu'à 95 °C max. réglable jusqu'à 95 °C max.
Température cible pour les locaux / les surfaces	réglable jusqu'à 75 °C réglable jusqu'à 75 °C
Automatisme de commande programmes	d'application intégrés pour la désinfection thermique, la purification d'air avec filtre à particules en suspension, la lutte contre les nuisibles par la chaleur et le chauffage des locaux	programmes d'application intégrés pour la désinfection thermique, la purification d'air avec filtre à particules en suspension, la lutte contre les nuisibles par la chaleur et le chauffage des locaux
Cycle de traitement	réglable de 30 à 300 min	réglable de 30 à 300 min
Raccord pour thermostat / capteur	prise DIN, 7 pôles	prise DIN, 7 pôles
Pré-filtre	COARSE 75 % (G4)	COARSE 75 % (G4)
Dimensions (longueur x largeur x hauteur)	690 x 630 x 1300 mm	690 x 630 x 1300 mm
Distance minimum de tous les côtés pendant l'exploitation	30 cm 30 cm
Poids	93,1 kg	96 kg

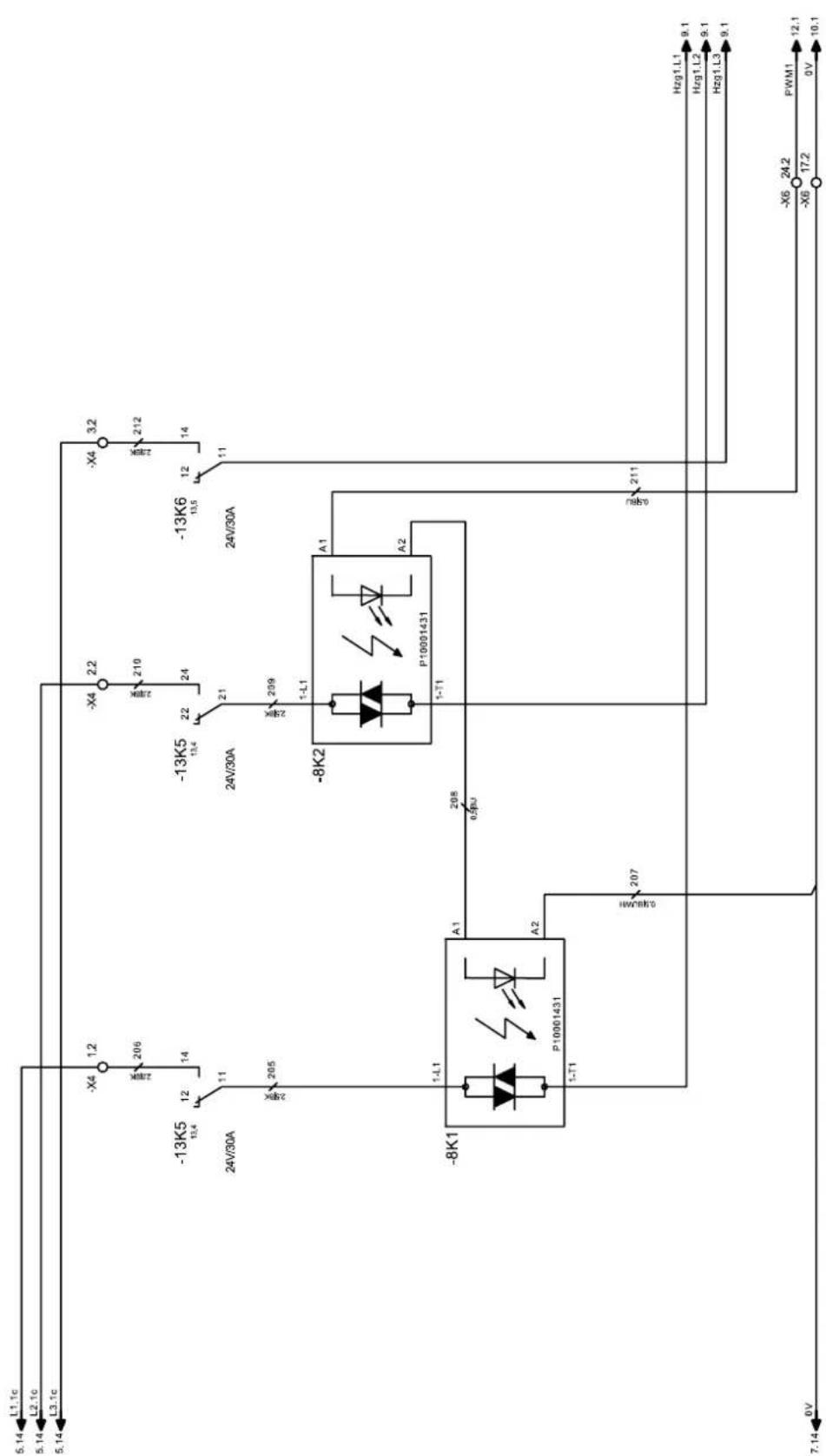

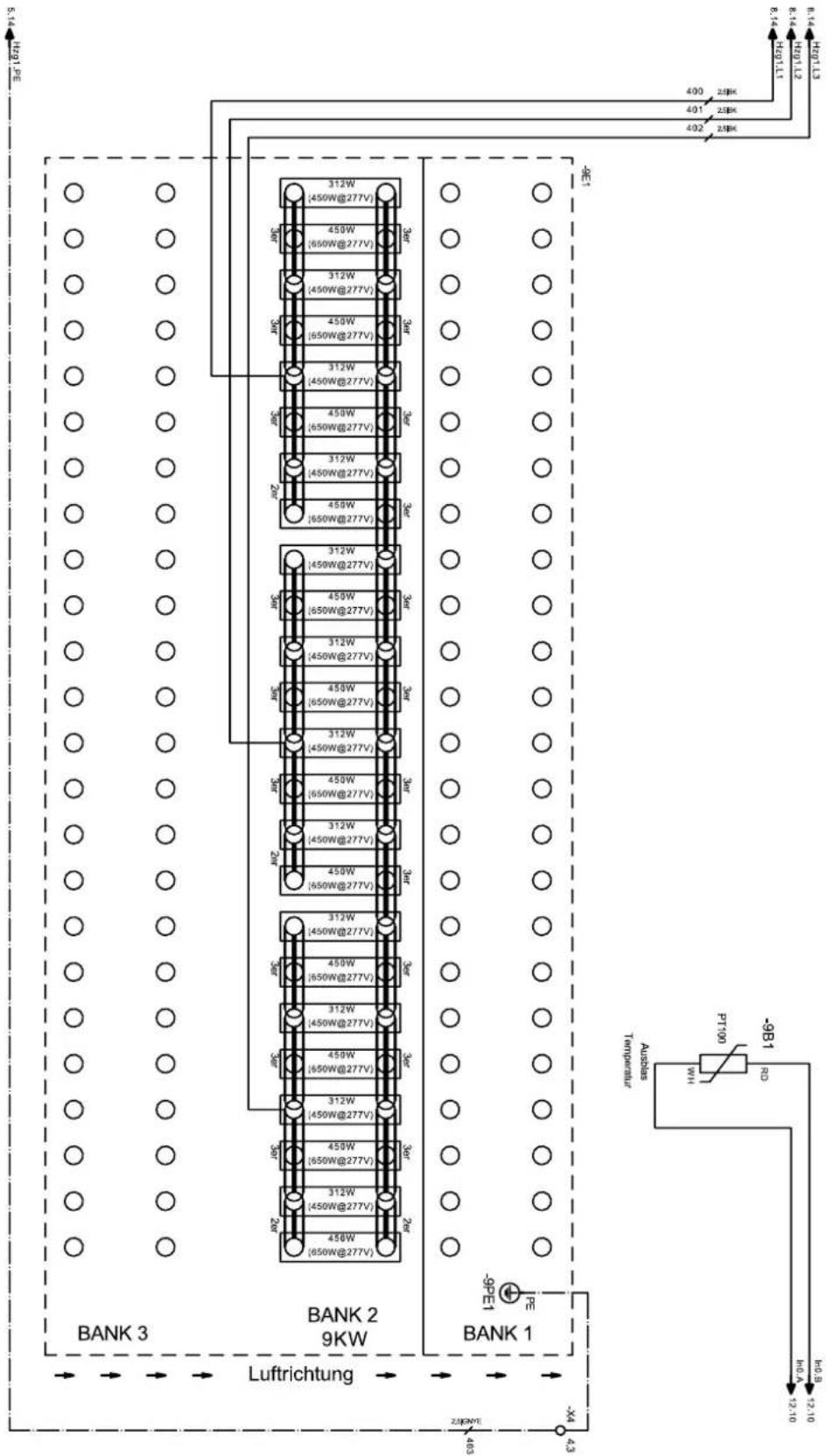

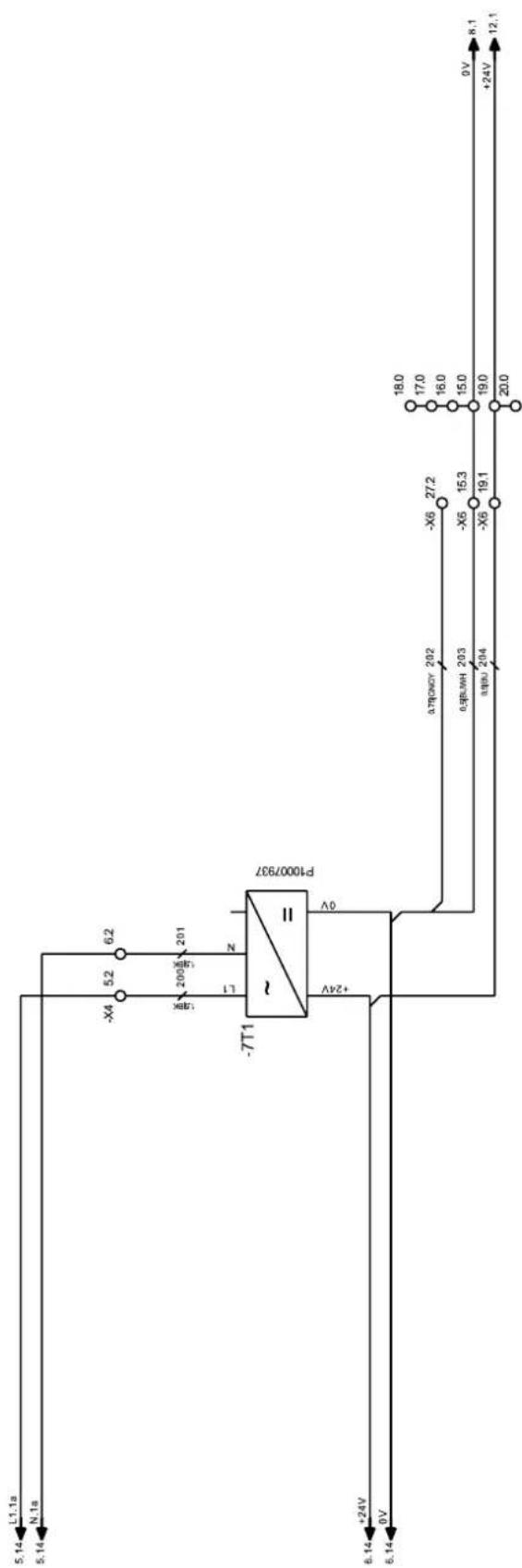

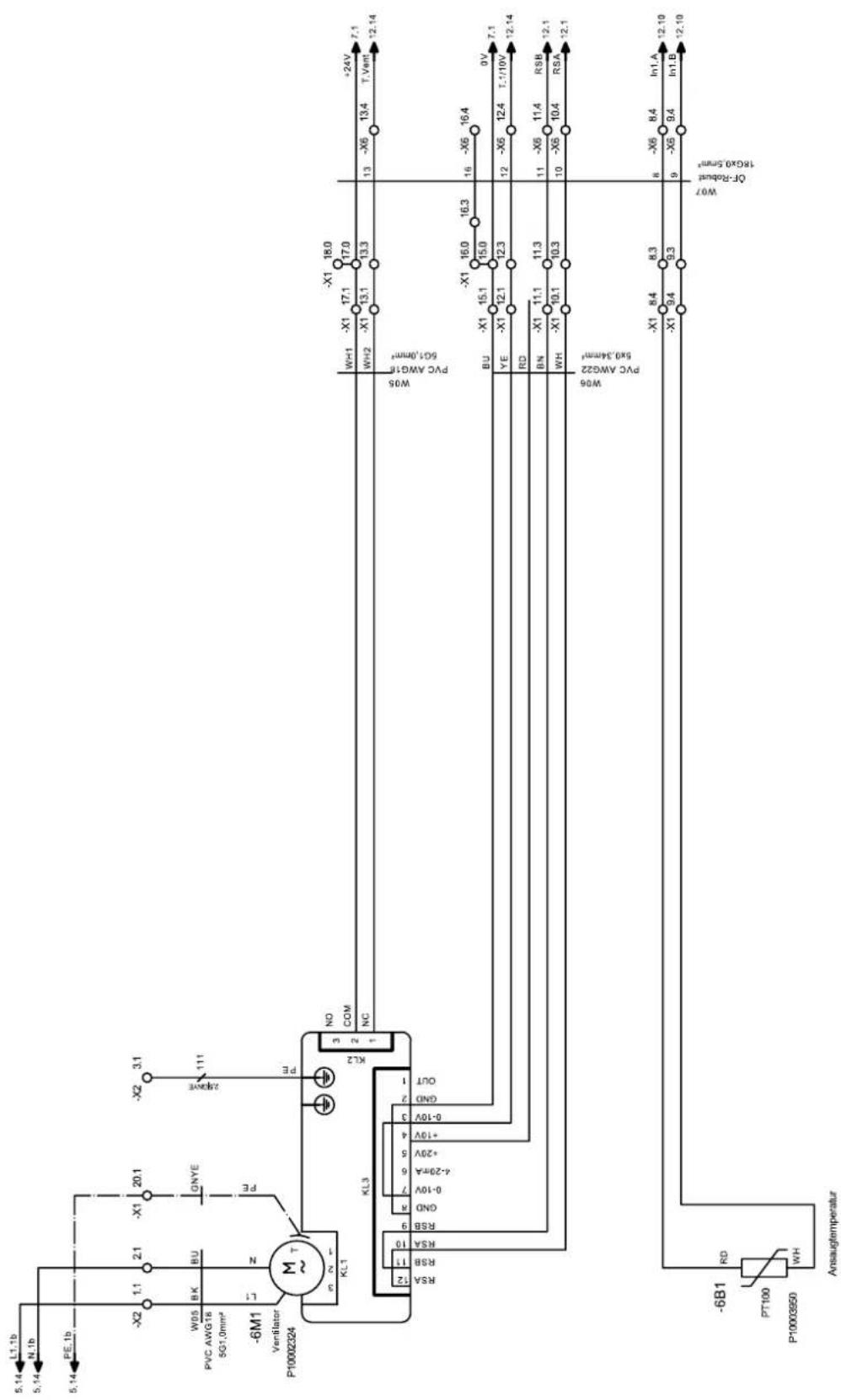

Schémas électriques

TAC XT 18

-5F1 10A 2 100 L1 Z -5L1F 16A -5S1 32A #P10004065 W01 OF-Heat 5G4.0mm² -5XS1 L1.1 L2.1 L3.1 N PE -5XS2 L1.2 L2.2 L3.2 PE -5XS1 Wandgerätestecker 32A Einspeisung 32A -5XS2 Wandgerätestecker 16A Einspeisung 16A ACHTUNG! Spannung auch bei AUSGESCHALTETEN Hauptschalter W02 BN BK GY GNYE ØF-Heat 1H0 4G1,5mm² -13K9 13,13 DILEM10G 24V/IIh20A W03 OF-HEAT 188 3G1,0mm² -5X2 3.3 -5P2 PE Grundplatie -X2 3.4 -5P3 PE Gehäuse -13K9 1,1 -5X2 3.2 -5XS2 L1.2 L2.2 L3.2 PE W04 OF-Sat- 4Caliant² BN -X4 1.1 L1.1c 8.1 BK -X4 2.1 L2.1c 8.1 GY -X4 3.1 L3.1c 8.1 GN/YE -X4 4.1 Hzg1.PE 9.1 L1.2 10.1 L2.2 10.1 L3.2 10.1 Hzg2.PE 11.1

L1.1b N.1b PE.1b -X2 1.1 2.1 -X1 20.1 W05 BK BU QNYE PVC AWG18 5G1.0mm² -6M1 VentBlator P10002324 KL1 NO COM NC KL3 KLA2 3 2 1 T2 11 10 RSA RSB RSA R GND GND 7 6 5 4 3 2 1 RSD 0-10V 4-20mA +20V 0-10V OUT W05 PVC AWG1f 5G1.0mm² WH1 -X1 17.1 -X1 18.0 WH2 -X1 13.1 13.3 +24V 7.1 T.Vent +24V 12.14 BU -X1 15.1 -X1 16.0 16.3 YE -X1 12.1 12.3 RD BN -X1 11.1 11.3 WH -X1 10.1 10.3 W06 PVC AWG22 5x0.34mm² -W07 OF-Robust 1RGx0.5mm² -6B1 RD PT100 PT100 P10003950 WH Ansaugtemperatur

5.14 L1.1a 5.14 N.1a -X4 5.2 6.2 -7T1 ~ P10007937 +24V 0 V 6.14 +24V 6.14 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V 0V +24V 12.1

L1.1c L2.1c L3.1c 5.14 -13K5 13,4 24V/30A 12 11 205 -X4 1,2 206 14 -8K1 1-L1 P10001431 A1 A2 0.98µW 207 -8K2 1-L1 208 0.98µW -13K5 13,4 24V/30A 22 21 209 1-L1 P10001431 A1 A2 -8K6 13,5 24V/30A 11 -8K6 24,2 210 24V/30A 212 3,2 14 -13K6 12 12 A1 A2 0.98µW 211 Hzg1.L1 9.1 Hzg1.L2 9.1 Hzg1.L3 9.1 PWM1 12,1 0V 10,1 -7.14 0V

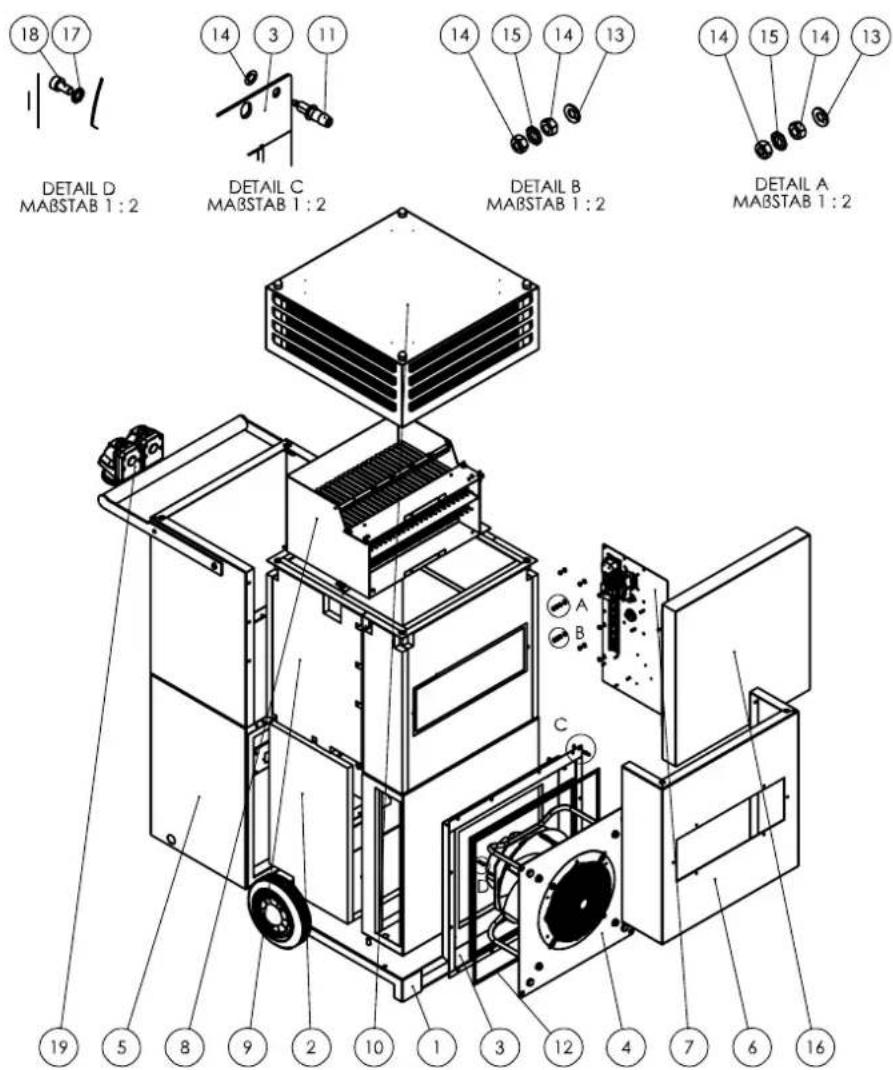

Nomenclature et liste des pièces de rechange TAC XT

Remarque : Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

18 17 DETAIL D MABSTAB 1 : 2 DETAIL C MAßSTAB 1 : 2 DETAIL B MAßSTAB 1 : 2 DETAIL A MAßSTAB 1 : 2 19 5 8 9 2 10 1 3 12 4 7 6 16

N° Pièce de rechange N° Pièce de rechange
1 Pied (T0001442) 11 Raccord de tuyau double (T0000370)
2 Boîtier ventilateur (T0001201) 12 Bande d'étanchéité (EPDM autocollant 7x2mmL=3 450mm)
3 Support ventilateur (T0000734) 13 Rondelle (bloquante ∅5,1 x ∅10,2 x 1 galv.)
5 Ventilateur (TAC) 14 Écrou (6-pans DIN 934 - M5 galv.)
5 Colonne jaune (3 tôles jaune) 15 Rondelle (éventail ∅5,3x∅10x0,6 galv.)
6 Boîte filtrante (T0001208) 16 Filtre à air (minipleat G4 cadre plastique		496x496x48mm avec non-tissé)
7 Dispositif de commande (TAC XT) 17 Rondelle (éventail ∅4,3x∅8x0,5 galv.)
8 Chauffage (T0001789) 18 Vis (6-pans creux tête cyl. DIN 912-M4x8 galv.)
9 Isolation partie supérieure (T0001358) 19 TAC XT 18 raccordement secteur (T0003507)
10 Hotte à lamelles (T0001213)

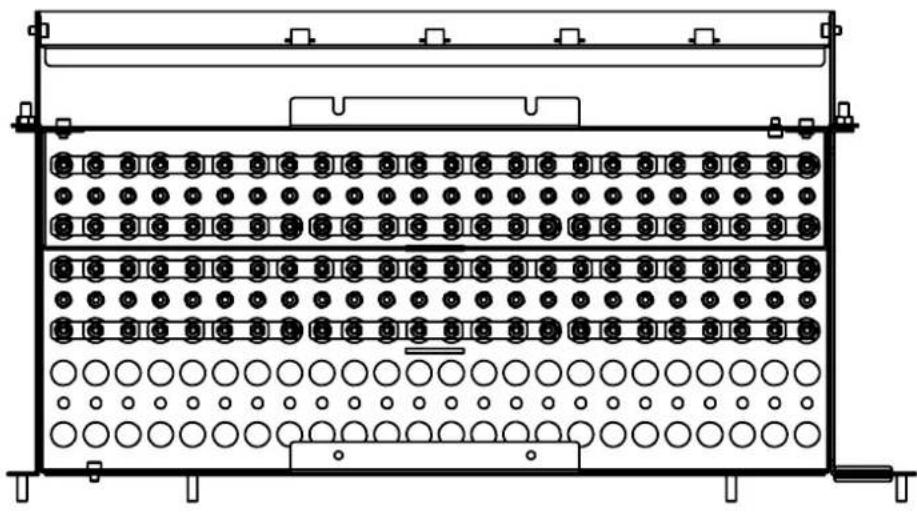

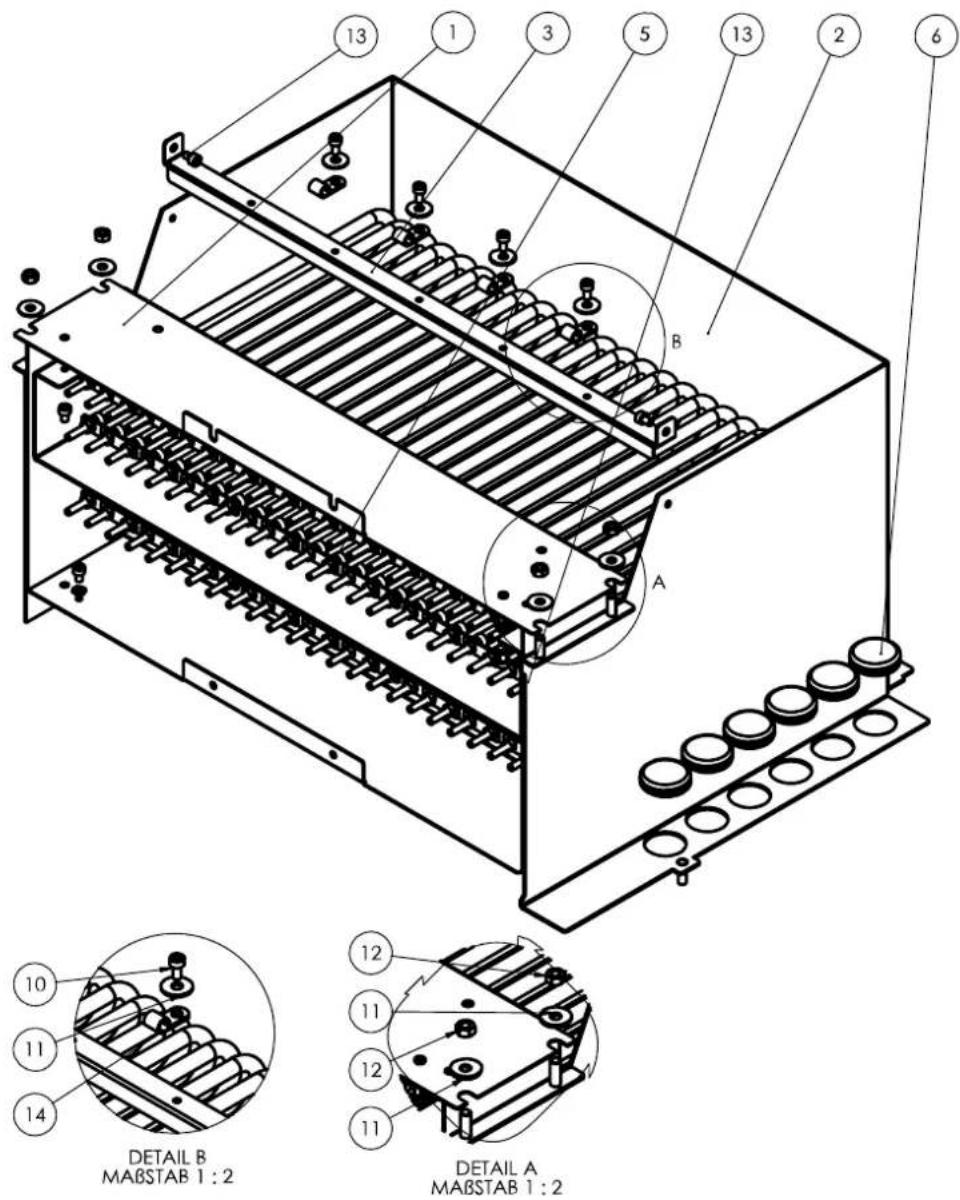

Chauffage Remarque : Les numéros de repérage des pièces de rechange

sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

13 1 3 5 13 2 6 B A 10 11 14 DETAIL B MABSTAB 1 : 2 DETAIL A MABSTAB 1 : 2

N° Pièce de rechange N° Pièce de rechange
1 Plaque chauffage (TAC XT) 9 Rondelle (éventail ∅4,3x∅8x0,5 galv.)
2 Enveloppe chauffage (TAC XT) 10 Vis (6-pans creux tête cyl. DIN 912-M4x8 galv.)
3 Support LTS (TAC XT) 11 Rondelle (DIN 9021 ∅5,3x∅15x1,2 galv.)
5 Tôle de sécurité (chauffage TAC XT) 12 Écrou (6-pans DIN 934 - M5 galv.)
5 Pontage (espacement pontage 2) 13 Vis (6-pans creux tête cyl. DIN 912-M4x8 galv.)
6 Bouchon (∅30x∅25,5x∅20,5x1,5x8 noir) 14 Collier (sécurisation câble)
7 Élément chauffant (277V 450W) 15 Rondelle (DIN 125 - A ∅4,3x∅9x0,8 galv.)
8 Élément chauffant (277V 650W)

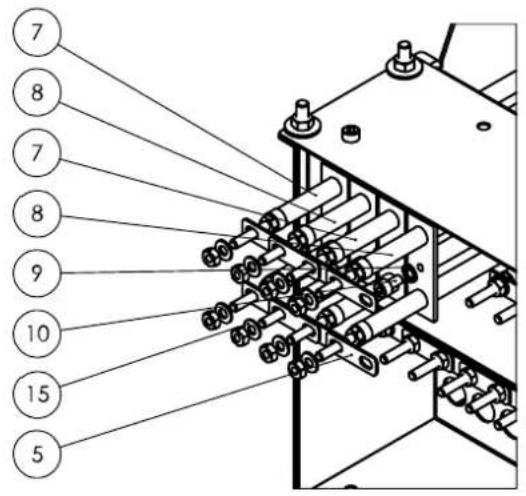

7 8 7 8 9 10 15 5

N° Pièce de rechange N° Pièce de rechange
1 Plaque chauffage (T0001845) 9 Rondelle (éventail DIN 6798 - A ∅4,3)
2 Enveloppe chauffage (T0001806) 10 Vis (6-pans creux tête cyl. DIN 912-M4x8 galv.)
3 Support LTS (T0001871) 11 Rondelle (rondelle DIN 9021 ∅5,3x015x1,2 galv.)
4 Tôle de sécurité (T0001918) 12 Écrou (écrou 6-pans DIN 934 - M5 galv.)
5 Pontage (T0001843) 13 Vis (6-pans creux tête cyl. DIN 912-M4x8 galv.)
6 Bouchon (T0000384) 14 Collier (SW ∅6,4 M5)
7 Élément chauffant (277V -450W) 15 Rondelle (rondelle DIN 125-A ∅4,3x09x0,8 galv.)
8 Élément chauffant (277V -450W)

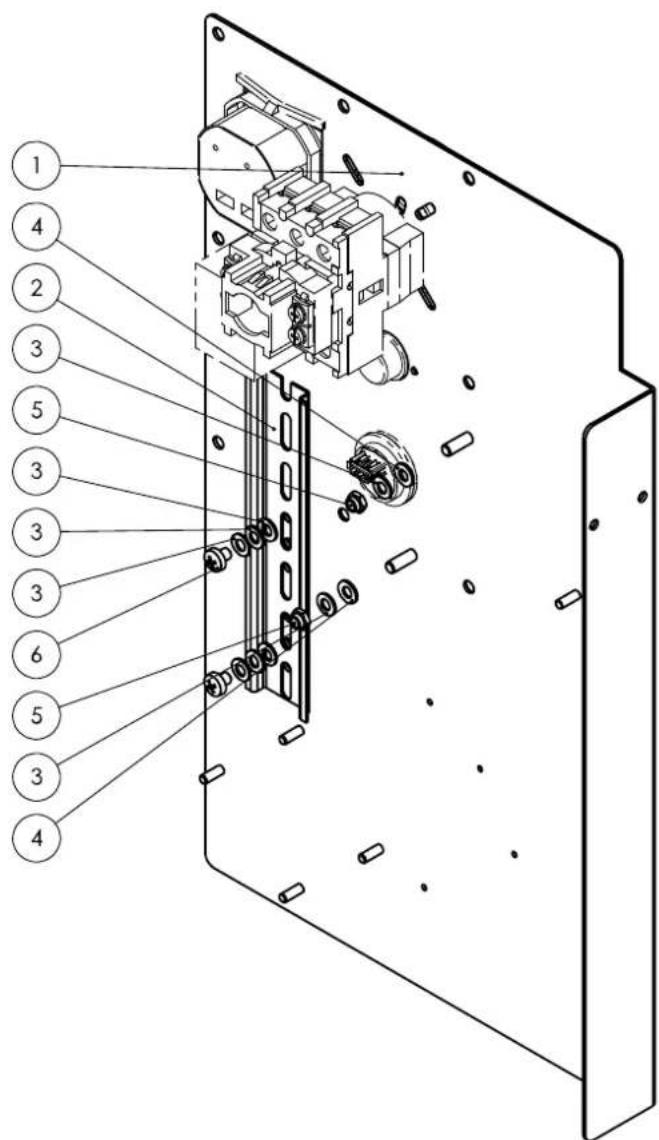

Dispositif de commande Remarque : Les numéros de repérage des pièces de rechange

sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

N° Pièce de rechange N° Pièce de rechange
1 Dispositif de commande (TAC XT) 4 Rondelle (bloquante ∅5,1 x ∅10,2 x 1 galv.)
2 Rail (L=160) 5 Écrou (6-pans auto-bloquant DIN 985 - M5 galv.)
3 Rondelle (DIN 125 - A ∅5,3x∅10x1 galv.) 6 Vis (cruciforme à tête bombée DIN7985 M5x6 galv.)

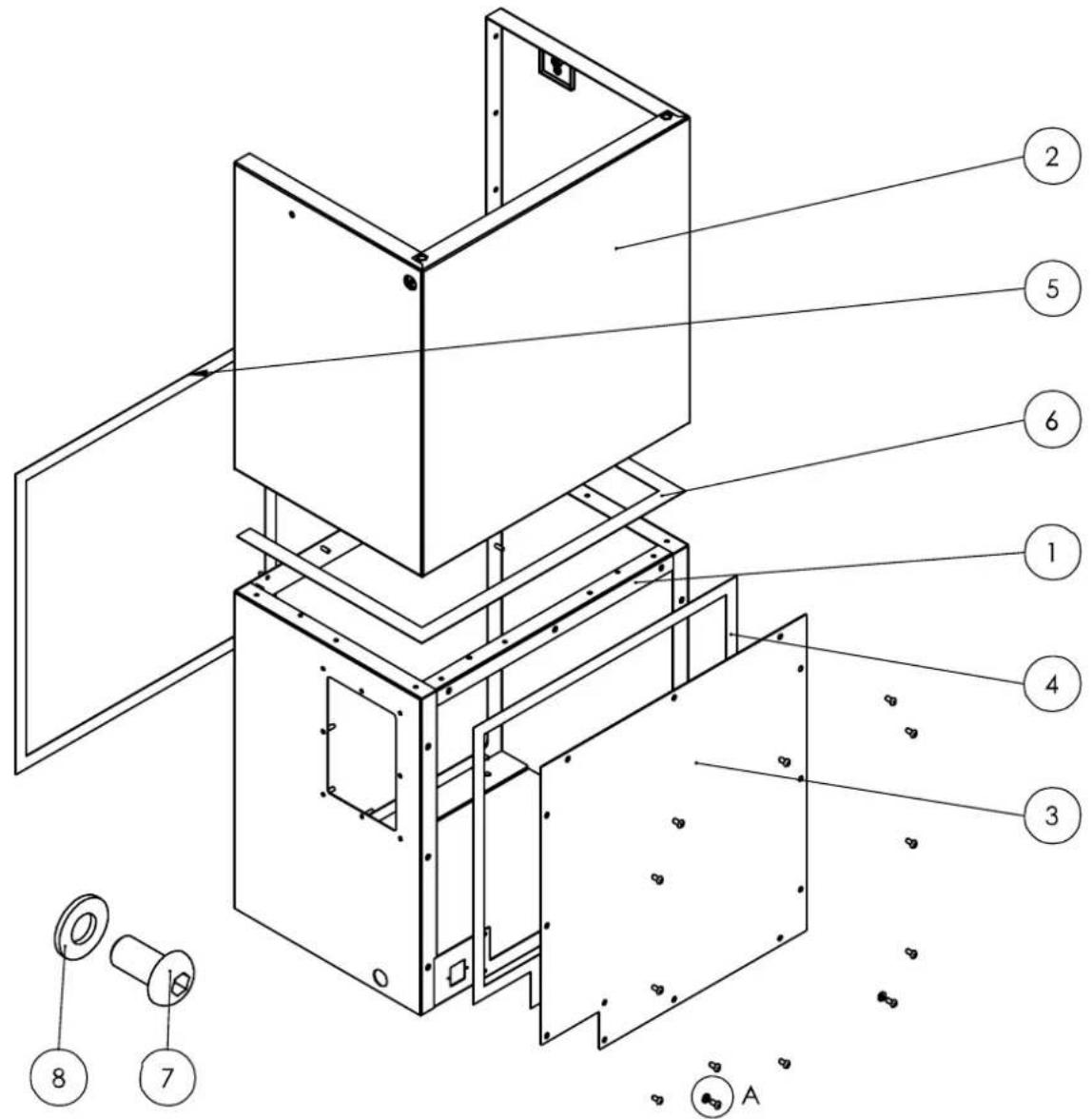

Colonne jaune Remarque : Les numéros de repérage des pièces de rechange

sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

N° Pièce de rechange N° Pièce de rechange
1 Partie inférieure de boîtier (T0001385) 5 Bande d'étanchéité	(feutre	20x1mm L=1 880mm)
2 Partie supérieure de boîtier (T0001387) 6 Bande d'étanchéité	(feutre	25x1mm L=1 160mm)
3 Couvercle de maintenance (T0001386) 7 Vis (cruciforme à tête bombée DIN7380-1 M6x12 galv. noire)
4 Bande d'étanchéité (feutre 20x1mm L=1950mm) 8 Rondelle	(bloquante ∅6 x ∅12,2 x 1,2 galv.)

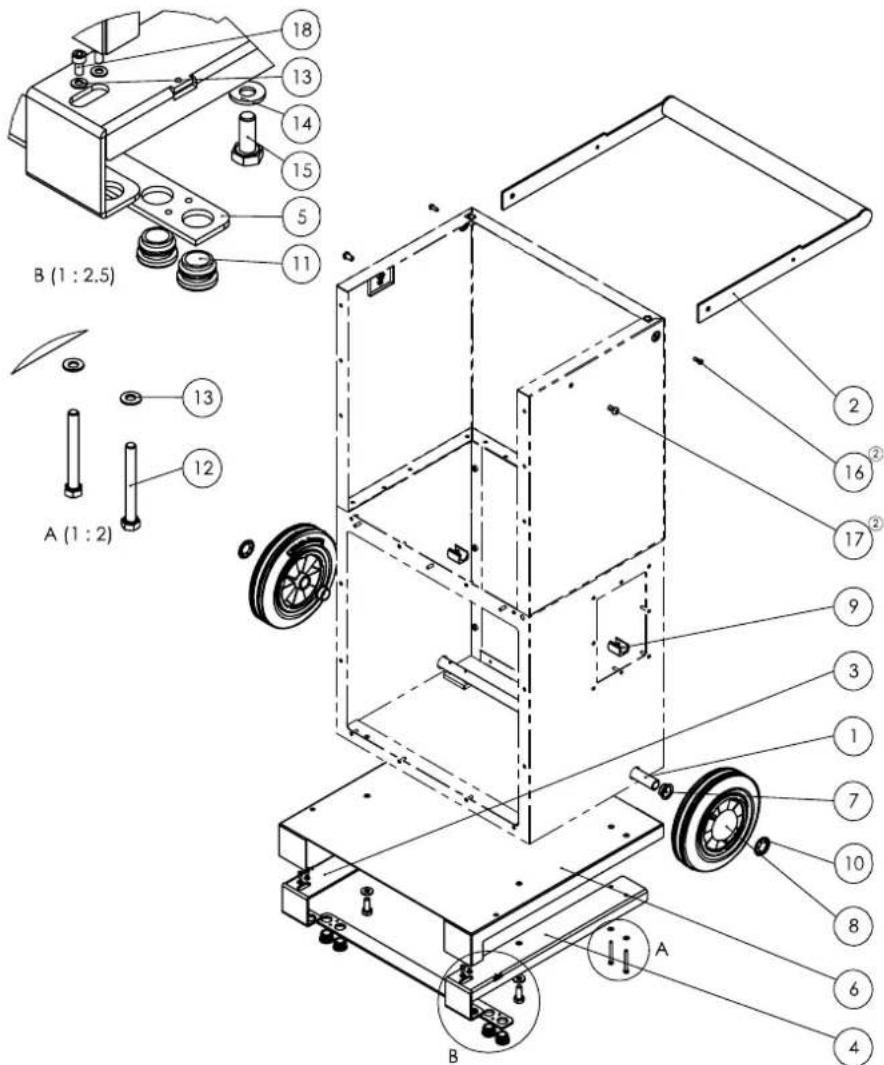

Pied Remarque : Les numéros de repérage des pièces de rechange

sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

B (1 : 2.5) A (1 : 2) 13 12 18 13 14 15 5 11 2 16 17 9 3 1 7 10 8 6 4 A B

N° Pièce de rechange N° Pièce de rechange
1 Axe (T0001833) 10 Rondelle (Starlock ∅20)
2 Poignée SBG (T0001412) 11 Bouchon à lamelles (bouton rond LDPE gris moyen 111139)
3 Appui (T0001516) 12 Vis (6-pans DIN 933 M5x45 galv.)
4 Appui (T0001517) 13 Rondelle (bloquante ∅5,1 x ∅10,2 x 1 galv.)
5 Liaison (T0001518) 14 Rondelle (bloquante ∅10,2 x ∅22,3 x 2,5 galv.)
6 Plaque de fond (T0001423) 15 Vis (6-pans DIN 933 M10x25 galv.)
7 Palier lisse (avec bride ∅20 noir) 16 Vis (cruciforme à tête bombée DIN7380-1 M5x16 galv. noire)
8 Roue (roue à palier lisse ∅200/50, roue caoutchouc plein grise, 80 kg)		17 Vis (cruciforme à tête bombée DIN7380-1 M8x16 galv. noire)
9 Pieds (∅20-22, longueur 29mm, largeur 25,5mm goujon ∅5,7, noir)		18 Vis (6-pans creux tête cyl. DIN 912-M5x10 galv.)

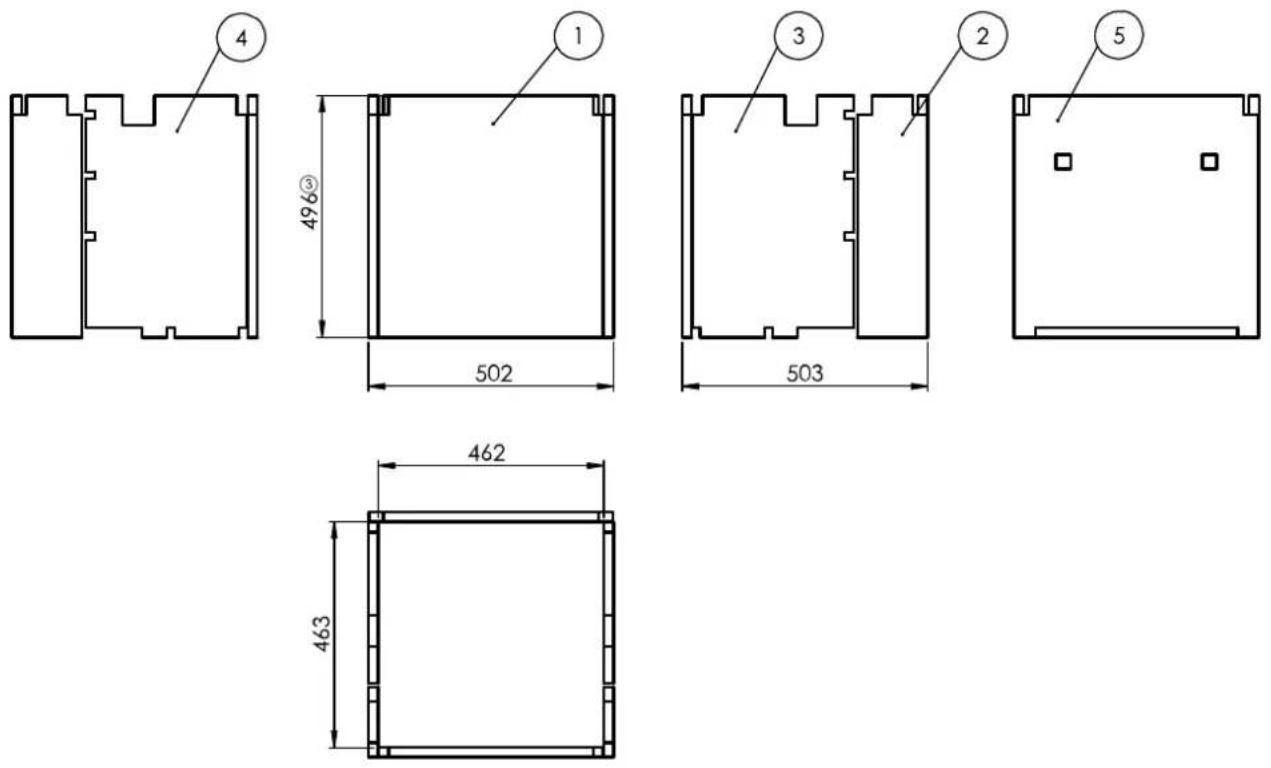

Isolation partie supérieure Remarque : Les numéros de repérage des pièces de rechange

sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

N° Pièce de rechange N° Pièce de rechange
1 Isolation partie supérieure (T0001357) 4 Isolation partie supérieure	(T0001362)
2 Isolation partie supérieure (T0001359) 5 Isolation partie supérieure	(T0001356)
3 Isolation partie supérieure (T0001360)

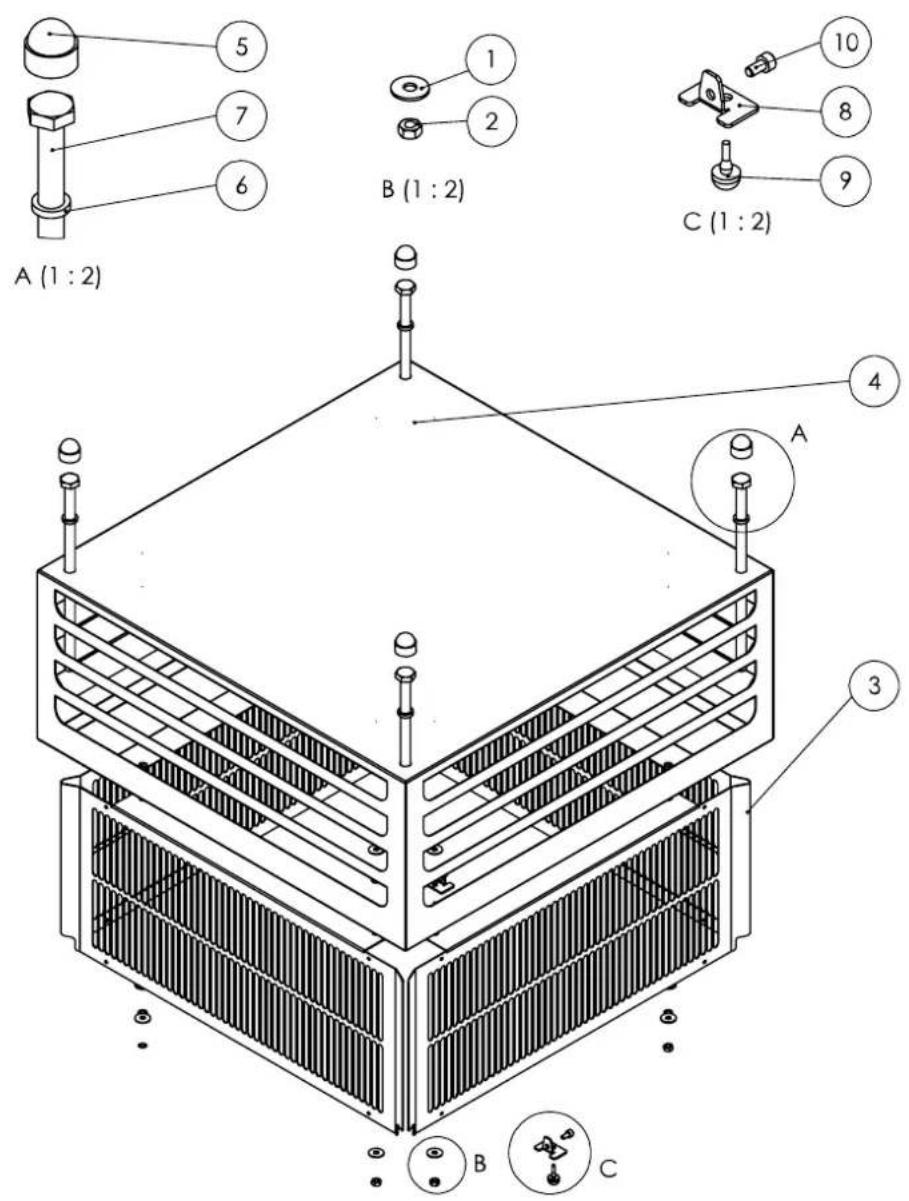

Hotte à lamelles Remarque : Les numéros de repérage des pièces de rechange

sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

A (1:2) B (1:2) C (1:2) 4 3 A B C

N° Pièce de rechange N° Pièce de rechange
1 Rondelle (DIN 9021 ∅5,3x∅15x1,2 galv.) 6 Rondelle (∅10,3x∅15x3 blanc)
2 Écrou (6-pans DIN 934 - M5 galv.) 7 Vis (6-pans DIN 931 M10x220 galv.)
3 Tôle de protection (tôle de protection) 8 Serre-flan (T0001760)
4 Hotte à lamelles (hotte à lamelles) 9 Pied caoutchouc (tampon mou 11mm pour trou de 3,2)
5 Capuchon (M10 SW17 plastique noir) 10 Vis (6-pans creux tête cyl. DIN 912-M4x8 galv.)

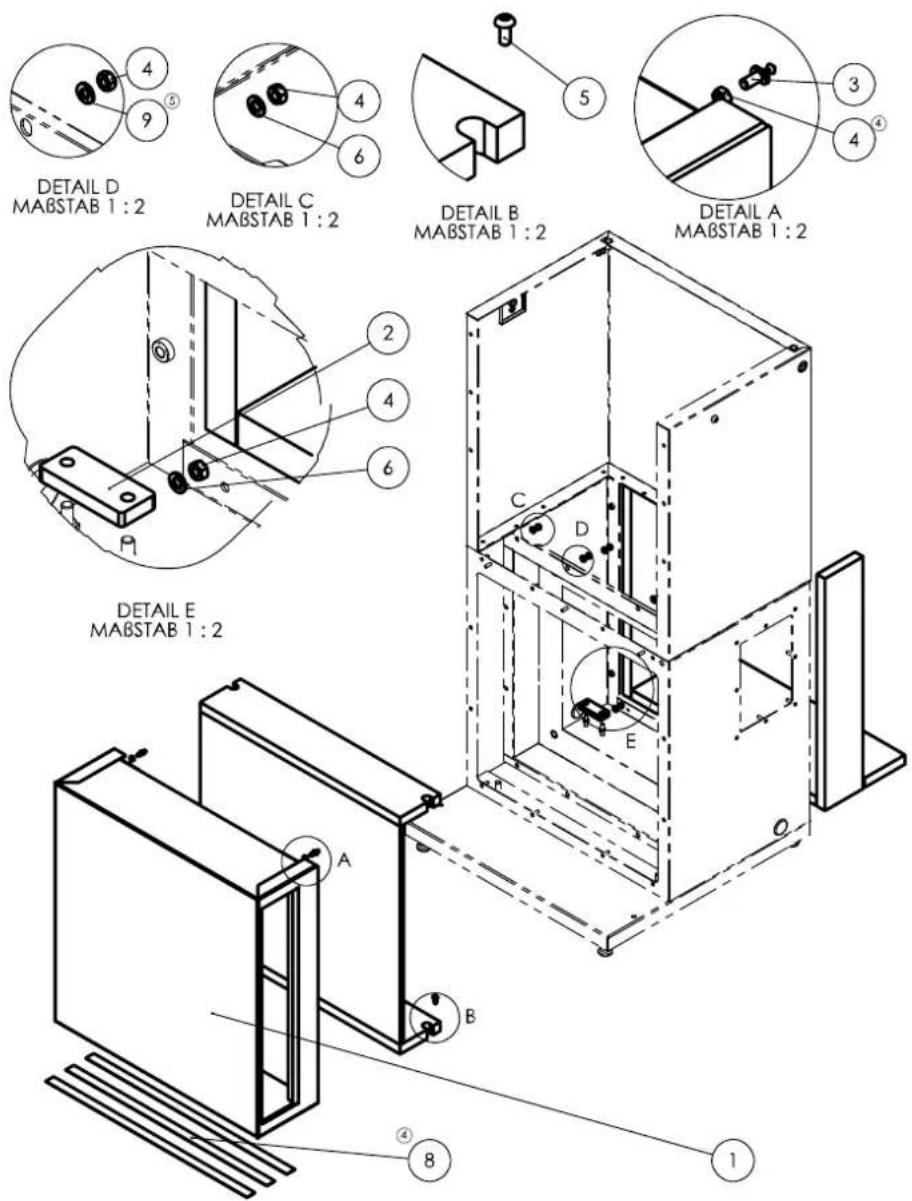

Boîtier ventilateur Remarque : Les numéros de repérage des pièces de rechange

sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

DETAIL D MABSTAB 1 : 2 DETAIL C MABSTAB 1 : 2 DETAIL B MABSTAB 1 : 2 DETAIL A MABSTAB 1 : 2 DETAIL E MABSTAB 1 : 2 A B C D E ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

N° Pièce de rechange N° Pièce de rechange
1 Silencieux (T0000706) 6 Rondelle (DIN 125 - A ∅5,3x∅10x1 galv.)
2 Plaque support (T0000553) 7 Isolation partie inférieure (T0001364)
3 Tenon d'obturation (goupille de retenue M5) 8 Bande d'étanchéité (feutre 20x1mm L=1500mm)
4 Écrou (6-pans DIN 934 - M5 galv.) 9 Rondelle (bloquante ∅5) 1 x ∅10,2 x 1 galv.)
5 Vis (cruciforme à tête bombée DIN7380-1 M5x12 galv. noire)

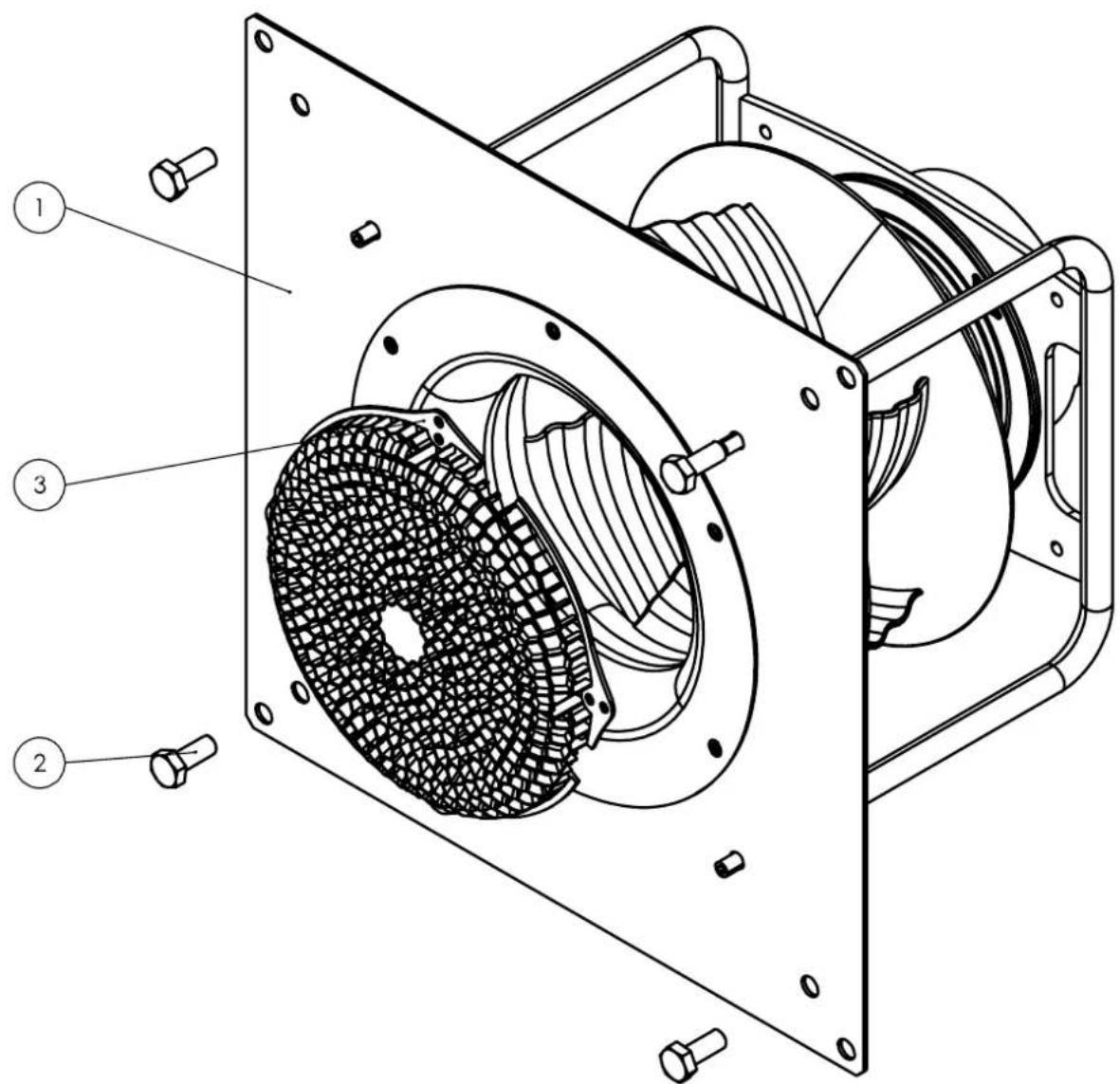

Ventilateur Remarque : Les numéros de repérage des pièces de rechange

sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

N° Pièce de rechange N° Pièce de rechange
1 Ventilateur (ventilateur TAC V+) 3 Grille de protection (diam.	206,6 ou 226,6mm trous5,4mm, plastique noir)
2 Vis (6-pans DIN 933 M10x25 galv.)

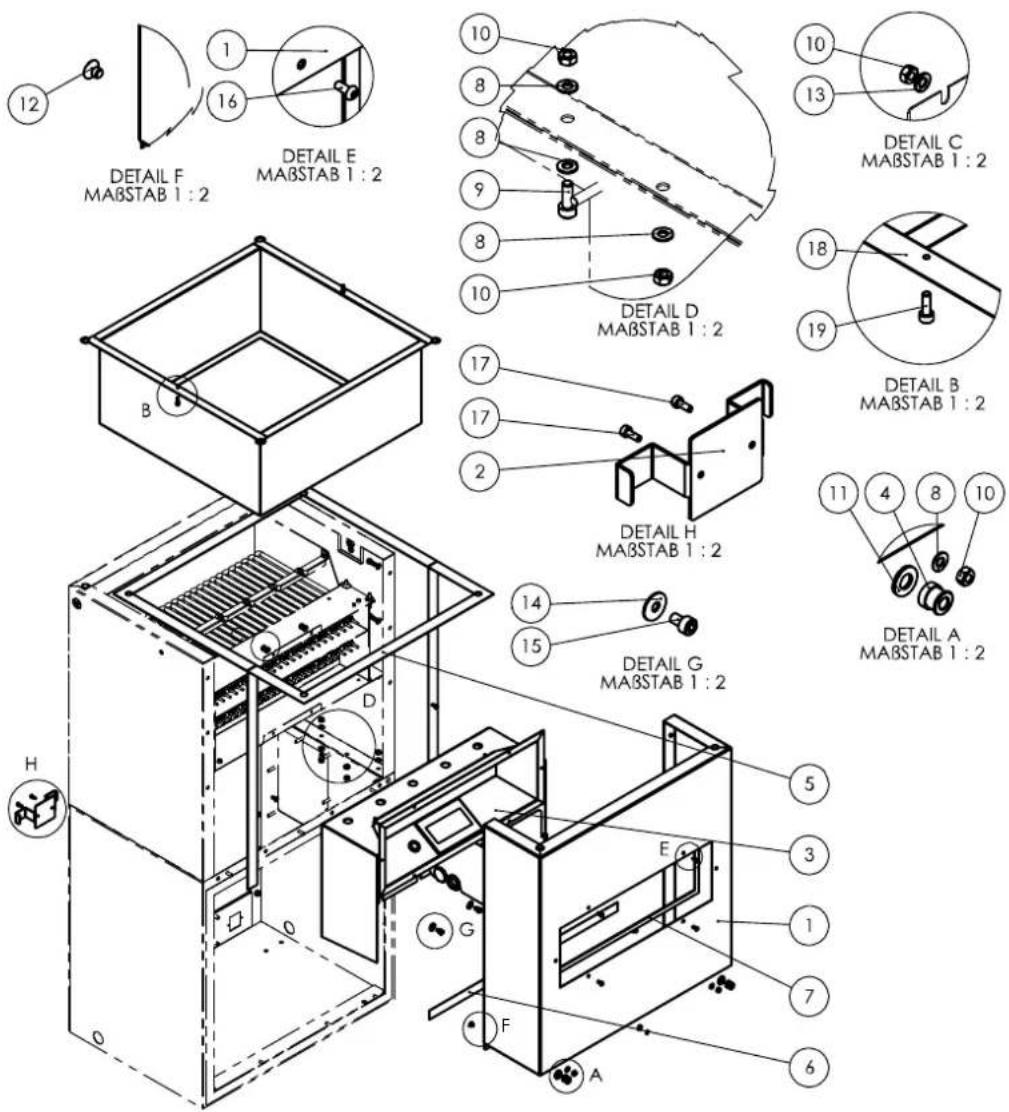

Boîte filtrante Remarque : Les numéros de repérage des pièces de rechange

sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

DETAIL F MAßSTAB 1 : 2 DETAIL E MAßSTAB 1 : 2 DETAIL D MAßSTAB 1 : 2 DETAIL C MAßSTAB 1 : 2 DETAIL B MAßSTAB 1 : 2 DETAIL H MAßSTAB 1 : 2 DETAIL A MAßSTAB 1 : 2 DETAIL G MAßSTAB 1 : 2 H O G F A 5 3 E 1 7 6

N° Pièce de rechange N° Pièce de rechange
1 Face	avant (T0001792) 11 Rondelle (DIN 125 - A∅8,4x∅16x1,6 galv.)
2 Passe-câble 12 Vis (6-pans creux tête fraisée DIN 7991 - M 5x6 galv.)
3 Boîtier électrique (TAC XT) 13 Rondelle (DIN 125 - A ∅5,3x∅10x1 galv.)
4 Douille de fermeture (partie inf. de cliquet M5) 14 Rondelle (DIN 9021 ∅5,3x∅15x1,2 galv.)
5 Bande d'étanchéité (feutre 25x1mm L=2920mm) 15 Vis (6-pans creux tête cyl. DIN 912-M4x8 galv.)
6 Bande d'étanchéité (feutre 20x1mm L=500mm) 16 Vis (cruciforme Torx DIN7380-1 M4x10 galv. noire)
7 Bande d'étanchéité (caoutchouc alvéolaire autocollant 10x2 noir L=1 100mm)		17 Vis	(6-pans creux tête cyl. DIN 912-M4x8 galv.)
8 Rondelle (bloquante ∅5,1 x ∅10,2 x 1 galv.) 18 Boîtier filtre (TAC XT)
9 Vis (6-pans creux tête cyl. DIN 912-M5x14 galv.) 19 Vis (6-pans creux tête cyl. DIN 912-M4x12 galv.)
10 Écrou (6-pans DIN 934 - M5 galv.)

Élimination

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : TAC XT 18

TAC XT 27

Type : chauffage vertical

À partir de l'année modèle : 2022

• 2011/65/UE : 01/07/2011
• 2014/30/UE : 29/03/2014

Normes harmonisées appliquées :

• EN ISO 12100:2010
• EN ISO 13849-1:2015
• EN ISO 13857:2019
• EN ISO 14118:2018
• EN 55011:2016
• EN 55011:2016/A1:2017
• EN 55011:2016/A11:2020
• EN 60204-1:2018
• EN 60335-1:2012
• EN 60335-1:2012/A11:2014
• EN 60335-1:2012/A13:2017
• EN 60335-1:2012/AC:2014
• EN 60335-2-65:2003
• EN 60335-2-65:2003/A11:2012

Normes et spécifications techniques nationales appliquées :

• Aucune

Nom du fabricant et de la personne autorisée à établir les documents techniques :

Trotec GmbH

Glebbener Straße 7, D-52525 Heinsberg

Téléphone : [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 01.02.2022
