Type de produit	Appareil photo reflex 35 mm demi-format
Marque	Olympus
Modèle	Pen FT
Format de film	135 (35 mm) demi-format (18 x 24 mm)
Monture d'objectif	Monture Olympus F (baïonnette)
Type d'obturateur	Plan focal horizontal en toile
Vitesses d'obturation	B, 1 à 1/500 s
Posemètre intégré	Cellule CdS, mesure sélective, couplée aux réglages
Viseur	Pentaprisme, image 0,95x, champ 95%
Mode de mise au point	Manuelle (cran de mise au point sur objectif)
Avancement du film	Levier d'armement, course 180°
Compteur de vues	Compteur automatique (remise à zéro manuelle)
Dimensions (L x H x P)	130 x 82 x 50 mm
Poids (sans objectif)	Environ 500 g
Alimentation	Pile mercure 1,35 V (type PX625) ou adaptation zinc-air
Matériaux du boîtier	Métal (alliage de zinc) avec garniture en cuir synthétique
Synchro flash	Prise PC, synchro X à 1/60 s
Retardateur	Mécanique, env. 10 s
Entretien et nettoyage	Nettoyage de l'objectif à la brosse douce, boîtier avec chiffon microfibre, vérification périodique de l'étanchéité des joints
Pièces détachées et réparabilité	Nombreuses pièces disponibles chez des spécialistes ; réparation possible sauf électronique rare

FOIRE AUX QUESTIONS - PenFT OLYMPUS

Comment changer la pile du posemètre du Pen FT ?

La pile d'origine est une pile mercure 1,35 V (PX625). Aujourd'hui, utilisez une pile zinc-air équivalente avec un adaptateur pour compenser la tension. Otez le bouchon de pile sous le boîtier, insérez la pile en respectant la polarité, et replacez le bouchon.

Quel est le format de négatif du Pen FT ?

Le Pen FT utilise un film 35 mm standard mais expose chaque image en demi-format (18 x 24 mm), soit 72 photos par rouleau de 36 poses. Cela permet de doubler la capacité tout en conservant une qualité acceptable.

Comment charger le film dans un Olympus Pen FT ?

Ouvrez le dos en tirant la bobine de rembobinage. Placez la cassette de film dans la chambre côté gauche. Tirez l'amorce jusqu'à la marque de démarrage, fermez le dos, et actionnez le levier d'armement jusqu'à ce que le compteur indique 1. Rembobinez légèrement la cassette pour tendre le film.

Que faire si le levier d'armement se bloque ?

Cela peut indiquer un problème de mécanisme ou une fin de film. Ne forcez pas. Vérifiez que le film n'est pas tendu. Si le blocage persiste, il est conseillé de confier l'appareil à un technicien spécialisé en mécanique photo.

Comment utiliser le posemètre intégré ?

Le posemètre est actif une fois la pile installée et le couvercle d'objectif retiré. Pointez l'appareil vers la scène, observez l'aiguille dans le viseur et ajustez la vitesse ou l'ouverture jusqu'à centrer l'aiguille sur l'index. La mesure est sélective (zone centrale).

Le posemètre ne fonctionne plus, que faire ?

Vérifiez d'abord la pile : elle doit être de type 1,35 V. Une pile de 1,5 V peut endommager le circuit. Si la pile est bonne, le problème vient souvent d'un mauvais contact ou d'une cellule CdS défaillante. Un nettoyage des contacts peut aider, sinon réparation par un spécialiste.

Quels objectifs sont compatibles avec le Pen FT ?

Le Pen FT utilise la monture Olympus F (baïonnette). Les objectifs pour Pen F, FT, FV, etc. sont compatibles. Le standard est le F.Zuiko 38 mm f/1.8. Il existe aussi des téléobjectifs et des grands-angulaires.

Comment nettoyer le miroir ou le prisme du viseur ?

Soufflez d'abord la poussière avec une soufflette. Pour les traces tenaces, utilisez un coton-tige légèrement imbibé d'alcool isopropylique en essuyant délicatement. Ne touchez jamais la surface du miroir avec les doigts.

L'image dans le viseur est sombre ou floue ?

Vérifiez que le dioptre est réglé pour votre vue. Si l'image reste floue, le problème peut venir d'un dépoli déréglé ou d'un objectif mal monté. Nettoyez les lentilles avant et arrière. Si le souci persiste, un étalonnage est nécessaire.

Où puis-je trouver un manuel de réparation pour le Pen FT ?

Le site notice-facile.com propose un manuel de service réparant des composants mécaniques. Des schémas éclatés sont disponibles dans la notice en ligne. Pour une réparation complète, adressez-vous à un atelier spécialisé.

MODE D'EMPLOI PenFT OLYMPUS

Exploded view diagram of a car body assembly with labeled parts and repair manual information in Chinese.

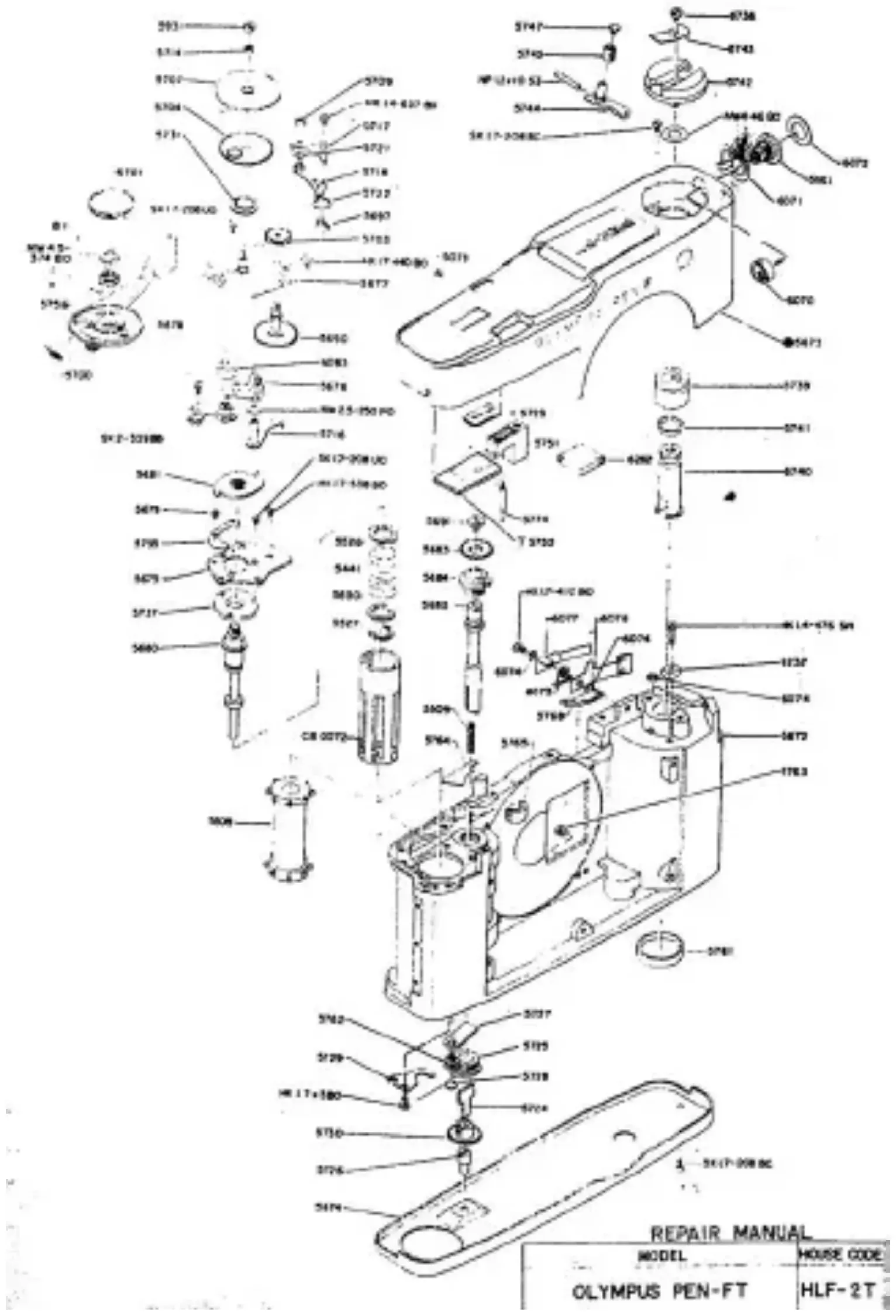

Exploded view diagram of a mechanical assembly with labeled components and part numbers

REPAIR MANUAL

MODEL HOUSE CODE OLYMPUS PEN-FT HLF-2T FIG. 27 OLYMPUS OPTICAL CO.,LTD. TOKYO JAPAN

AIR MANUAL HOUSE CODE US 1-38mm ON-PT C-137/3 FIG. VI CAL CO. LTD. TOKYO JAPAN

REPAIR MANUAL

MODEL	HOUSE CODE	FIG. VI
STANDARD LENS F13 1-38mm FOR OLYMPUS PDN-FT	C-137/3
OLYMPUS OPTICAL CO. LTD. TOKYO JAPAN

5782 5789 5760 5791 5793 5781 6069 HK L7-302 BB 5781 5780 5769 5794 5788 5795 5789 5784 5785 5783 5783 5921 5671 5668 6068 5669 5670 5668 5667 HK L7-309 BC 5805 5804 5799 5797 5790 5798 5803 5786 5860 5873 5866 5821 5822 ③ HU14×2.5 SN 5817 5810 ① 5814 5660 ● 5816 MW LB-340BO SK17-210BO 5806 5812 6145 5836 5830 5830 5832 5835 5848 5833 5844 5845 5832 5833 HK17-408 SN 6080 REPAIR MANUAL MODEL HOUSE CO. OLYMPUS PEN-FT HLF-2 OLYMPUS OPTICAL CO. LTD TOKYO JA

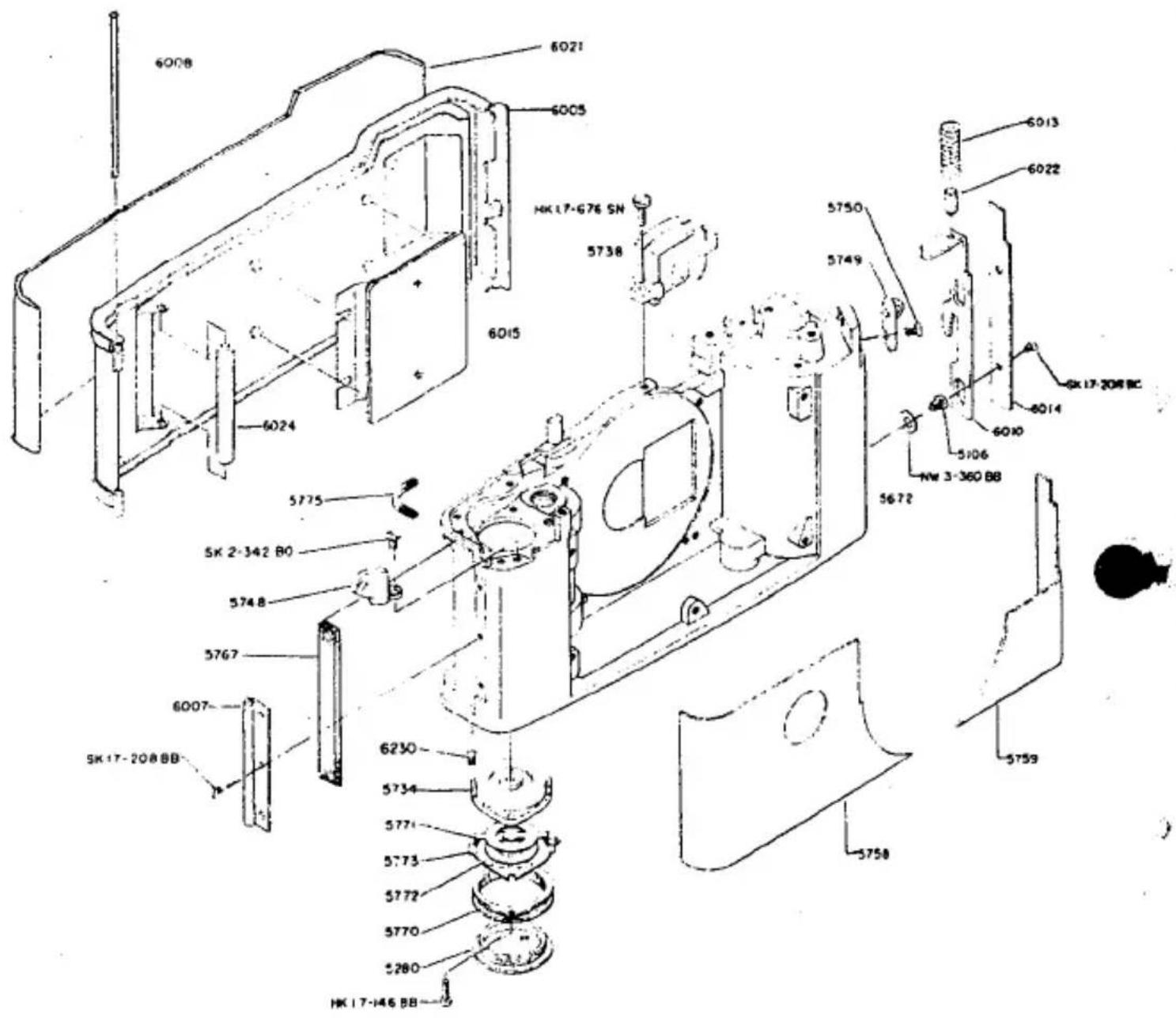

MODEL	HOUSE CODE
OLYMPUS PEN-FT	HLF-2T	FIG. 2/4
OLYMPUS OPTICAL CO.LTD TOKYO JAPAN

6008 6021 6005 HK17-676 SN 5738 6015 6024 5775 5K 2-342 B0 5748 5767 6007 5K 17-208 BB 6230 5734 5771 5773 5772 5770 5280 HK17-146 BB 5758 5759 5749 5750 5749 5106 6014 6013 6022 6K 17-208 BC

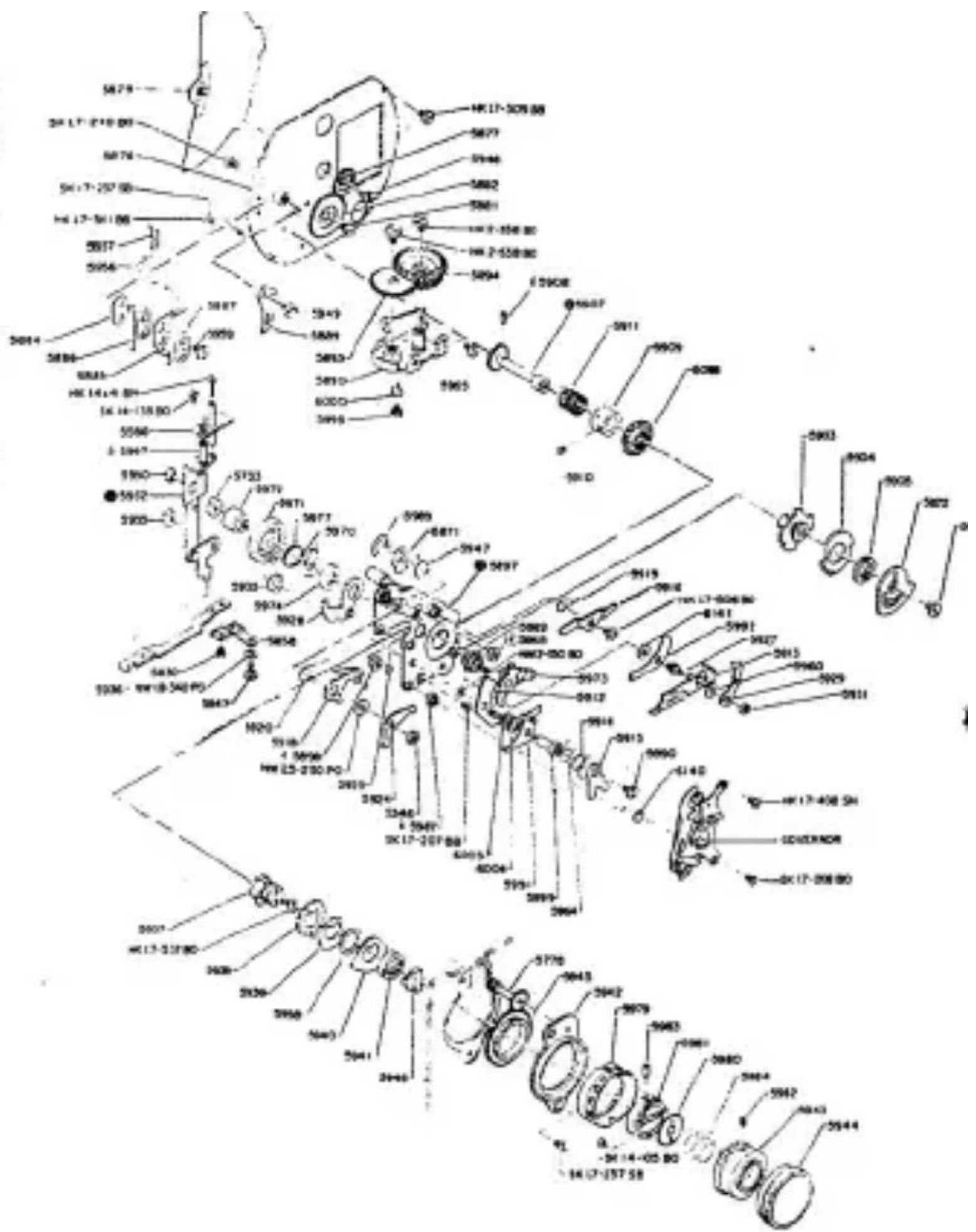

REPAIR MANUAL

MODEL

HOUSE CODE

OLYMPUS PEN-FT

HLF-2T

OLYMPUS OPTICAL CO.,LTD. TOKYO JAPAN
