Type de produit	Four encastrable
Marque	Beko
Modèle	BBIM13500XMSW
Dimensions (H x L x P)	595 x 595 x 550 mm (estimées)
Poids net	Environ 35 kg
Alimentation électrique	230 V ~ 50 Hz, 16 A
Puissance totale	Environ 3500 W
Type de chauffe	Chaleur tournante, gril, sole, voûte
Capacité	71 L (estimée)
Nombre de fonctions	8 (estimé)
Éclairage intérieur	Oui, ampoule remplaçable
Sécurité enfants	Verrouillage de porte disponible
Refroidissement	Paroi froide avec ventilateur
Nettoyage	Parois émaillées faciles à nettoyer
Accessoires inclus	Grille, lèchefrite, rail télescopique (selon version)
Type d'installation	Encastré sous plan ou dans colonne
Câble d'alimentation	Avec ou sans fiche selon version
Classe énergétique	Non spécifiée

FOIRE AUX QUESTIONS - BBIM13500XMSW BEKO

Comment installer le four encastrable Beko BBIM13500XMSW ?

L'installation doit être réalisée par une personne qualifiée. Respectez les dimensions d'encastrement (voir schéma en notice). Assurez-vous que le meuble résiste à la chaleur (100°C mini). L'appareil est lourd : portez-le à deux. Ne pas utiliser la porte ou la poignée pour le soulever.

Quel type de câble d'alimentation utiliser pour ce four ?

Le four peut être livré avec ou sans fiche. Si sans fiche, utilisez un câble de section adaptée (voir caractéristiques techniques). Branchez le câble marron/noir sur L (phase), bleu sur N (neutre), vert/jaune sur la terre. Respectez les normes locales.

Comment nettoyer l'intérieur du four ?

Attendez que le four refroidisse. Retirez les accessoires. Nettoyez les parois émaillées avec un chiffon doux et un détergent doux. Évitez les produits abrasifs. Pour les taches tenaces, utilisez une pâte de bicarbonate de soude. Ne pas utiliser de nettoyeur vapeur.

Que faire si le four ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique (disjoncteur, prise). Assurez-vous que le four est correctement programmé. Si le problème persiste, contactez un technicien qualifié. Ne démontez pas l'appareil vous-même.

Quelles sont les dimensions d'encastrement standard ?

Les dimensions d'encastrement typiques sont d'environ 560 x 550 x 590 mm (LxPxH). Consultez la notice pour les valeurs exactes. Prévoyez des ouvertures de ventilation à l'arrière du meuble selon les schémas.

Comment utiliser la fonction gril ?

Sélectionnez la fonction gril sur le sélecteur. Placez les aliments sur la grille au niveau supérieur. Surveillez la cuisson pour éviter de brûler. Laissez la porte fermée pendant l'utilisation. Préchauffez quelques minutes.

Que faire en cas de code d'erreur sur l'affichage ?

Notez le code. Consultez la section dépannage de la notice. Les codes courants indiquent un problème de sonde ou de surchauffe. Si le code persiste après avoir débranché et rebranché l'appareil, contactez le service après-vente.

Comment remplacer l'ampoule du four ?

Coupez l'alimentation électrique. Laissez refroidir. Retirez le cache en verre en tournant. Dévissez l'ampoule défectueuse (type standard : 25W, résistant à 300°C). Remplacez par une ampoule neuve identique. Revissez le cache. Ne touchez pas l'ampoule avec les doigts.

Puis-je utiliser une rallonge électrique pour ce four ?

Non, il est déconseillé d'utiliser une rallonge. Le four consomme une puissance élevée qui peut surchauffer la rallonge et provoquer un incendie. Branchez directement sur une prise murale avec mise à la terre.

Où se trouve la plaque signalétique du four ?

La plaque signalétique est située sur le cadre intérieur, visible en ouvrant la porte. Elle indique le modèle, le numéro de série, la tension, la puissance et d'autres caractéristiques techniques.

MODE D'EMPLOI BBIM13500XMSW BEKO

FR - Consignes de sécurité

• L'appareil doit être installé par une personne qualifiée conformément à la réglementation en vigueur. Le fabricant n'est pas tenu responsable des dommages résultant des procédures effectuées par des personnes non autorisées, ce qui peut également annuler la garantie.
• La préparation de l'emplacement et de l'installation électrique de l'appareil relève de la responsabilité du client.
• L'appareil doit être installé conformément à toutes les réglementations électriques locales.
• Avant d'installer l'appareil, retirez tous les matériaux et documents avec lesquels il a été fourni, ensuite vérifiez visuellement si le produit présente des défauts. Si c'est le cas, ne l'installez pas.
• L'appareil est lourd, portez-le avec au moins deux personnes.
• La porte et/ou la poignée ne doivent pas être utilisées pour soulever ou déplacer l'appareil. Utilisez les espaces de levage des deux côtés de l'appareil (Figure 1). Portez toujours des gants de protection lors du transport et de l'installation.
• Débranchez les raccordements électriques situés dans la zone où vous souhaitez installer l'appareil avant l'installation.
• Les surfaces du meuble dans lequel le four doit être installé doivent être résistantes à la chaleur (100 °C au minimum).
• Assurez-vous que le meuble soit fixé avant l'installation de l'appareil.
• N'installez pas de bandes d'isolation thermique à l'intérieur du meuble dans lequel le four doit être installé.
• L'appareil ne doit pas être installé derrière une porte décorative afin d'éviter la surchauffe.
• Les dimensions indiquées dans les schémas d'installation sont en mm.

Installation du produit

Si l'appareil est placé sous le comptoir : (Figure 2)

• Afin de fournir la ventilation nécessaire à l'arrière du meuble de cuisine, vous devez créer des ouvertures en fonction des dimensions indiquées sur la figure 2.
• Les raccordements électriques doivent être situés dans la zone A sur la figure 2 ou à l'extérieur du site d'installation.
• Si vous devez placer l'appareil sous une table de cuisson, suivez les dimensions indiquées dans le manuel d'installation de la table de cuisson.

Si l'appareil est placé dans l'armoire haute : (Figure 3)

• Afin de fournir la ventilation nécessaire dans le compartiment arrière du meuble de cuisine, vous devez créer des ouvertures en fonction des dimensions indiquées sur la figure 3. Cette ouverture doit être située sur la hauteur de l'armoire.
• Si un panneau arrière de l'armoire haute est présent à l'endroit où l'appareil est placé, il doit être retiré.
• Les raccordements électriques doivent être situés dans la zone A sur la figure 3 ou à l'extérieur de la zone d'installation.

Si l'appareil est placé dans un coin : (Figure 4a-4b)

- Il faudrait tenir compte des dimensions indiquées pour réaliser l'installation en coin des figures 4a et 4b.

Connexion de l'appareil à l'alimentation électrique

- Ne branchez l'appareil qu'à une prise/ligne de terre ayant la tension et la protection spécifiées dans les « Caractéristiques techniques ». Faites réaliser l'installation de la mise à la terre par un électricien qualifié lors de l'utilisation de l'appareil avec ou sans transformateur. Nous ne sommes en aucun cas responsables de tout problème lié à la mise à la terre de l'appareil non conforme à la réglementation locale.

- Avant de commencer tout travail sur l'installation électrique, débranchez l'appareil de l'alimentation secteur. Il existe un risque d'électrocution !

- L'appareil doit être raccordé à l'alimentation secteur uniquement par une personne autorisée et qualifiée. La période de garantie de l'appareil ne commence

qu'après son installation correcte. Le fabricant ne saurait être tenu responsable de tout dommage résultant des procédures effectuées par des personnes non autorisées.

• Installez l'appareil de sorte que vous puissiez complètement le débrancher de l'alimentation secteur. Conformément aux règles de construction, la séparation doit être assurée par un interrupteur intégré dans l'installation électrique fixe.
• La surface arrière du four devient chaude lorsque vous l'utilisez. Assurez-vous que les raccordements électriques n'entrent pas en contact avec la surface arrière, sinon ils pourraient être endommagés.
• Le câble de raccordement ne doit pas être serré, plié ou coincé, ni entrer en contact avec les parties chaudes du four. Vous risquez de provoquer un court-circuit dans le four et un incendie en raison de la fonte du câble. Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualifié. Sinon, vous courrez un risque de choc électrique, de court-circuit ou d'incendie.
• La fiche du cordon d'alimentation doit être facilement accessible une fois l'installation terminée (mais non sur les tables de cuisson).
• Lors du câblage, vous devez respecter les réglementations électriques nationales / locales et utiliser une prise / ligne de courant et une fiche adaptées au four. Si les limites de puissance de l'appareil dépassent la capacité de transport de courant de la fiche et de la prise / ligne de courant, vous devez brancher l'appareil directement à l'installation électrique fixe sans utiliser la fiche et la prise / ligne de courant.
• Assurez-vous que le calibre du fusible soit compatible avec le l'appareil.
• Le raccordement doit être conforme aux réglementations nationales.
• Les données relatives à l'alimentation secteur doivent correspondre aux données indiquées sur la plaque signalétique de l'appareil Ouvrez la porte avant pour voir la plaque signalétique.
• Le câble d'alimentation de votre appareil doit être conforme aux valeurs indiquées dans le tableau « Caractéristiques techniques ».

- Si l'appareil est branché directement à l'alimentation électrique : S'il est impossible de débrancher tous les pôles de l'alimentation électrique, une unité de déconnexion équipée d'un dispositif d'écartement des contacts d'au moins 3 mm (fusibles, interrupteurs de sécurité de ligne, contacteurs) doit être branchée et tous les pôles de cette unité de déconnexion doivent être à proximité de (et non pas au-dessus) l'appareil conformément aux directives EEI. Le non-respect de cette instruction peut entraîner des problèmes de fonctionnement et annuler la garantie de l'appareil.

- Il est recommandé d'utiliser une protection supplémentaire à l'aide d'un disjoncteur différentiel.

Si l'appareil est fabriqué avec un câble et une fiche

- Votre appareil est fabriqué avec un câble d'alimentation et une fiche. Branchez la fiche de votre appareil à une prise de terre et effectuez le raccordement électrique.

Si l'appareil est fabriqué avec un câble et sans fiche

• Branchez le cordon de l'appareil à une alimentation électrique tel indiqué ci-dessous :
• Câble marron/noir = L (Phase)
• Câble bleu = N (Neutre)
• Câble vert/jaune = (E) ⏚ (Terre)

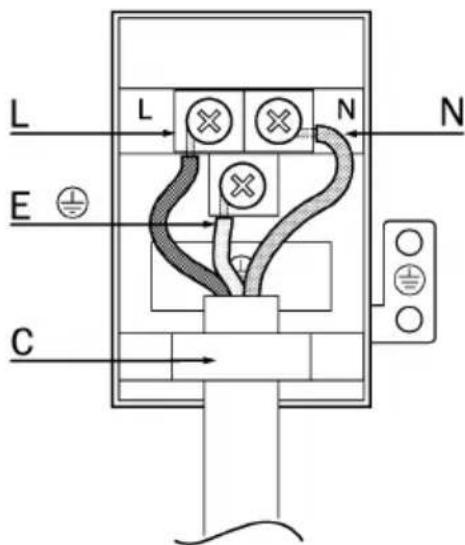

Si l'appareil est fabriqué sans câble ni fiche

Un câble d'alimentation défini dans le tableau technique de la maison doit être connecté à l'appareil en suivant instructions. Pour des raisons de sécurité, le câble d'alimentation ne doit pas dépasser 2 m.

• Ouvrez le couvercle du bornier à l'aide d'un tournevis.
• Insérez le câble d'alimentation dans le serre-câble situé sous le terminal et fixez-le à la structure principale à l'aide d'une vis intégrée sur une pièce de serrage du câble.
• Branchez les câbles selon le schéma fourni.

• N = Neutre (Bleu)
• L = Phase sous tension (Marron/noir)
• E = Terre ⏻ (Vert/Jaune)
• C = Serre-câble
• Une fois les connexions de fils terminées, fermez le couvercle du bornier.
• Branchez le câble d'alimentation à l'alimentation électrique en le dirigeant de manière à ce qu'il ne soit pas en contact avec l'appareil et qu'il ne soit pas coincé entre l'appareil et le mur.

Prévention contre un éventuel risque d'incendie!;

• Assurez-vous que tous les raccordements électriques sont bien fixés et serrés afin d'éviter tout risque de formation d'arcs.
• N'utilisez pas de câbles endommagés ni de rallonges.
• Assurez-vous que le liquide ou l'humidité ne soit pas accessible au point de connexion électrique.

Mise en place et fixation de l'appareil (Figure 5-6)

• Placez l'appareil sur le meuble, au centre avec l'aide de deux ou plusieurs personnes.
• Si votre produit est équipé d'un rail télescopique, une pente d'au moins 0,3 degrés vers l'arrière du four doit être donnée pour que les rails télescopiques fonctionnent correctement. Pour cela, après avoir placé le produit sur le meuble, placez le niveau à bulle sur le rail télescopique comme indiqué sur la photo 5 et assurez-vous que l'angle d'inclinaison vers l'arrière du four est d'au moins 0,3 degrés.
• Fixez l'appareil au meuble à l'aide des vis fournies. (Figure 6)

- À la fin de l'installation, vérifiez que les vis sont bien serrées et que l'appareil est bien fixé. Si vous n'installez pas l'appareil conformément aux instructions et ne serrez pas bien les vis, il risque de basculer pendant l'utilisation.

Dernière vérification

• Une fois l'installation terminée, mettez l'alimentation secteur en marche.
• Lisez le manuel d'utilisation avant la première utilisation de l'appareil.
  • Vérifier les fonctionnalités de l'appareil.

Retirez l'appareil

• Débranchez l'appareil de l'alimentation secteur.
  • Dévissez les vis de fixation.
• Soulevez légèrement l'appareil avec deux ou plusieurs personnes puis retirez-le entièrement.
