Type de produit	Station de base Bluetooth Mesh IoT
Marque	IFM
Modèle	EIO404
Alimentation électrique	24 V DC (TBTS/TBTP), 0,83 A
Connectivité	Bluetooth LE, Bluetooth Mesh, Ethernet (M12)
Nombre max. de nœuds Mesh	50 adaptateurs Bluetooth Mesh IO-Link
Portée Bluetooth	Environ 15 m (sans obstacle)
Interface de configuration	Application mobile ifm moneo|blue, ifm moneo|configure, IoT Core REST API
Protocoles supportés	MQTT 3.1.1, HTTP, WebSocket
Indicateur LED	LED d'état multicolore (vert, rouge, bleu) pour fonctionnement, défauts, Bluetooth
Température de fonctionnement	-40 °C à +85 °C (température CPU)
Montage	Sur surface plane avec vis M4 (0,8 Nm) ou accessoires optionnels
Indice de protection	IP67 (connecteurs M12)
Entretien et nettoyage	Nettoyage avec un chiffon sec ; aucune maintenance utilisateur
Sécurité	Protection par mot de passe Bluetooth et Ethernet ; cryptage Bluetooth ; mode sécurité activable
Réparabilité	Réparation uniquement par le fabricant ; ne pas ouvrir
Mise à jour firmware	Via ifm moneo|blue, IoT Core Visualizer ou REST API
Poids	Environ 200 g (estimation)
Dimensions	Environ 70 x 70 x 30 mm (estimation)

FOIRE AUX QUESTIONS - EIO404 IFM

Quelle est la fonction principale de la station de base IFM EIO404 ?

L'EIO404 est une station de base Bluetooth Mesh IoT qui sert de passerelle centrale pour créer et gérer un réseau Bluetooth Mesh avec des adaptateurs IO-Link. Elle permet le paramétrage des adaptateurs et la transmission de données process vers un niveau supérieur via Ethernet ou MQTT.

Comment configurer l'appareil pour la première fois ?

Raccordez l'alimentation et l'Ethernet. Téléchargez l'application ifm moneo|blue (iOS/Android) ou utilisez ifm moneo|configure sur PC. Connectez-vous via Bluetooth ou Ethernet. Le mot de passe Bluetooth par défaut est constitué des 6 derniers chiffres du numéro de série. Il est conseillé de le modifier immédiatement.

Comment ajouter un adaptateur Bluetooth Mesh IO-Link au réseau ?

Dans l'application ifm moneo|blue ou moneo|configure, cliquez sur '+' et sélectionnez 'Provision'. L'appareil recherche les adaptateurs à proximité. Choisissez l'adaptateur et confirmez. Après provisionnement, la station de base établit automatiquement la connexion.

Comment mettre à jour le firmware de la station de base ?

Téléchargez le dernier firmware depuis documentation.ifm.com. Dans ifm moneo|blue, connectez-vous à l'appareil, cliquez sur '+' puis 'Update Base station', sélectionnez le fichier .bin et importez-le. L'appareil redémarrera automatiquement après la mise à jour. Ne pas interrompre le processus.

Comment protéger l'accès à l'appareil ?

L'EIO404 permet de définir des mots de passe pour les interfaces Bluetooth et Ethernet. Dans ifm moneo|blue ou moneo|configure, allez dans les paramètres de sécurité respectifs. Pour Ethernet, le mode de sécurité active aussi le chiffrement HTTPS. Le mot de passe Bluetooth par défaut doit être changé lors de la première connexion.

Peut-on utiliser l'appareil avec un broker MQTT ?

Oui. Configurez la connexion MQTT dans l'application : adresse IP du broker, port, nom d'utilisateur/mot de passe si nécessaire. Vous pouvez également activer un canal de commande MQTT pour recevoir des commandes et y répondre via des topics spécifiques.

Que faire si la LED d'état clignote en rouge ?

Un clignotement rouge (1 Hz) indique un défaut. Consultez le tableau des défauts dans la notice : les causes possibles sont température hors plage, pas de connexion Ethernet ou pas de connexion Bluetooth Mesh. Vérifiez les câbles, la température ambiante et la proximité des adaptateurs.

Comment réinitialiser la station de base aux paramètres d'usine ?

Dans ifm moneo|blue ou moneo|configure, allez dans le menu 'Firmware' et cliquez sur Factory Reset. Vous pouvez aussi utiliser l'IoT Core REST API avec le service 'factoryreset'. Attention : tous les paramètres et le réseau Mesh seront effacés.

Quels accessoires de montage sont disponibles ?

IFM propose une équerre de fixation (E80335), une platine de montage (E80336) et des barrettes de fixation (E80337). Le montage direct est également possible via les 4 trous filetés M4 à l'arrière de l'appareil.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec pour nettoyer le boîtier. N'utilisez pas de produits chimiques ou abrasifs. L'appareil est sans maintenance : n'essayez pas de l'ouvrir. Si un dysfonctionnement persiste, contactez le fabricant.

MODE D'EMPLOI EIO404 IFM

Notice d'utilisation

Station de base IoT Bluetooth® Mesh

EIO404

Contenu

1 Remarques préliminaires 5

1.1 Notes légales 5
1.2 Symboles utilisés 5
1.3 Avertissements 5

2 Consignes de sécurité.... 6

2.1 Cybersécurité 6
2.2 Symbole de sécurité sur l'appareil.... 7

3 Usage prévu 8

3.1 Une mauvaise utilisation prévisible 8

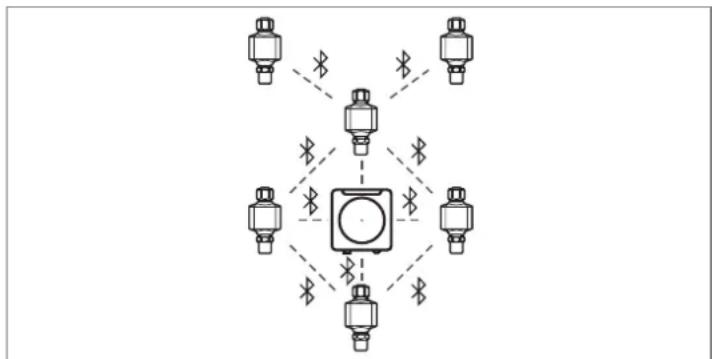

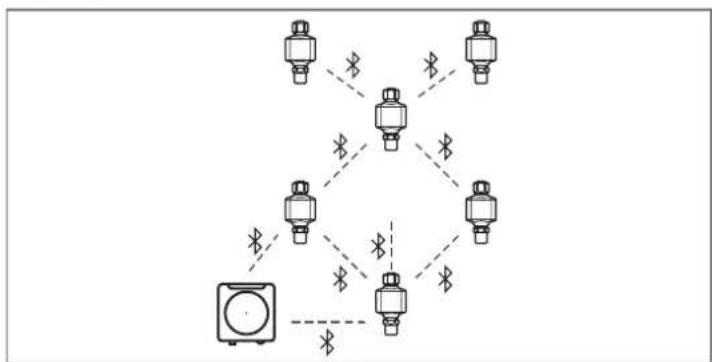

3.2 Topologie du réseau Bluetooth Mesh 8

4 Fonction 10

4.1 Visualisation 10
4.2 Interface Ethernet 10
4.3 Bluetooth LE 10
4.4 Bluetooth Mesh.... 10
4.5 ifm IoT-Core 10

5 Montage 12

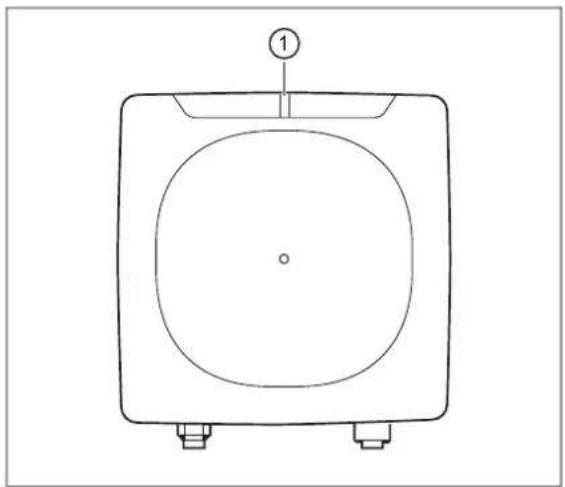

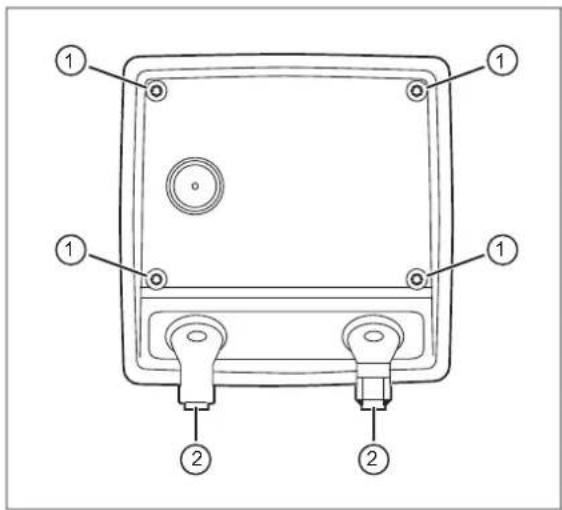

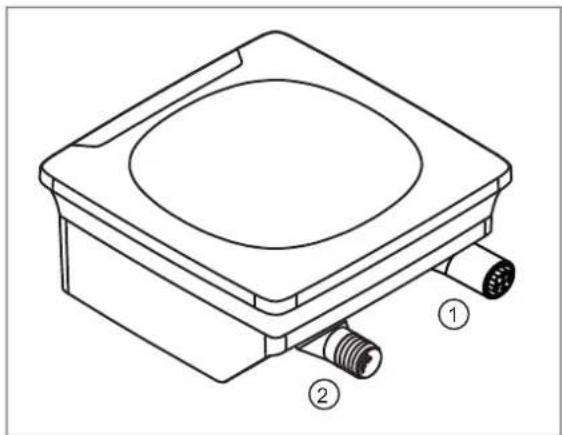

5.1 Aperçu 12
5.2 Possibilités de montage 12

5.2.1 Montage sans accessoires 12
5.2.2 Montage avec l'équerre de fixation E80335 12

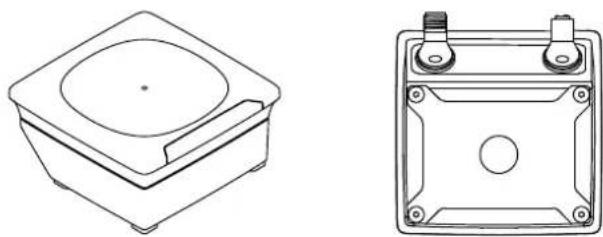

5.2.3 Montage avec la platine de montage E80336 13

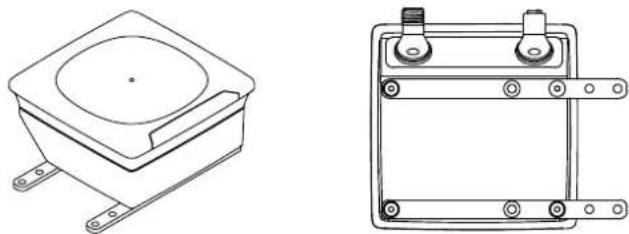

5.2.4 Montage avec les barrettes de fixation E80337.... 13

5.3 Installer l'appareil 13

6 Raccordement électrique 14

6.1 Aperçu 14
6.2 Remarques sur le câblage 14
6.3 Alimentation en tension.... 14
6.4 Port Ethernet.... 15

7 Eléments de service et d'indication 16

7.1 Aperçu 16
7.2 LED d'état.... 16

8 Paramétrage.... 17

8.1 Remarques sur le paramétrage.... 17

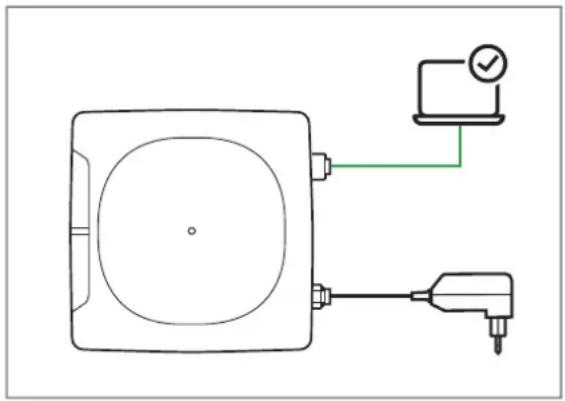

8.1.1 Paramétrage via interface Ethernet.... 17

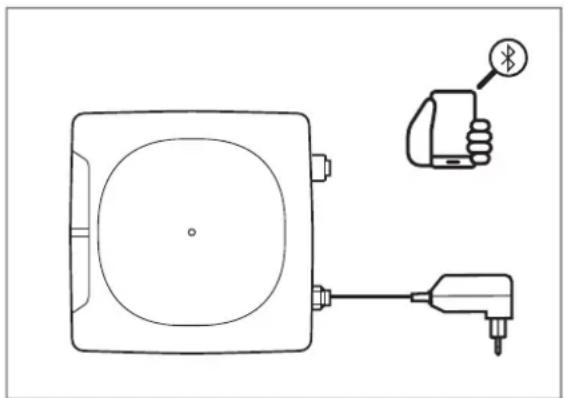

8.1.2 Paramétrage via l'interface Bluetooth 17
8.1.3 Installation d'ifm moneo|blue 17
8.1.4 Installer ifm moneo|configure 18
8.1.5 Mot de passe Bluetooth 18

8.2 ifm moneo|blue 19

8.2.1 Se connecter à l'appareil.... 19

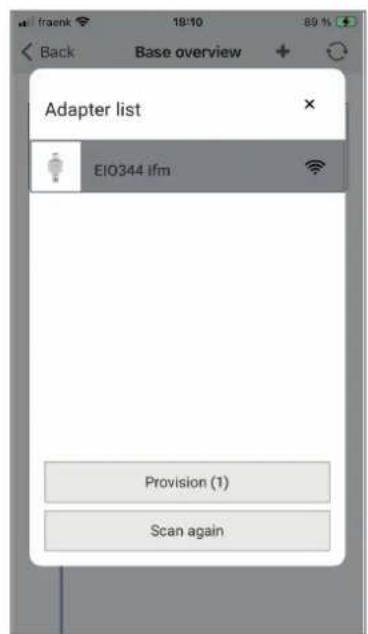

8.2.1.1 Provisionner l'adaptateur Bluetooth Mesh IO-Link.... 19
8.2.1.2 Supprimer l'adaptateur Bluetooth Mesh IO-Link du réseau 20

8.2.2 Lire les informations d'identification.... 21
8.2.3 Configurer les paramètres de l'IP 21
8.2.4 Définir le nom du réseau Bluetooth Mesh 21
8.2.5 Régler le nom de la station Bluetooth 21
8.2.6 Configurer la connexion MQTT 21
8.2.7 Configurer le canal de commande MQTT 22
8.2.8 Mettre à jour le firmware 22

8.2.8.1 Mettre à jour le firmware des adaptateurs connectés 23

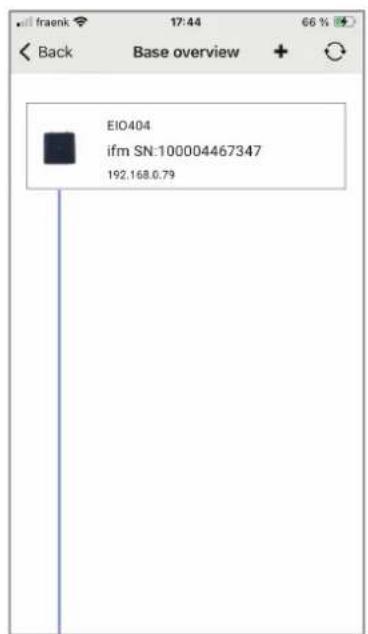

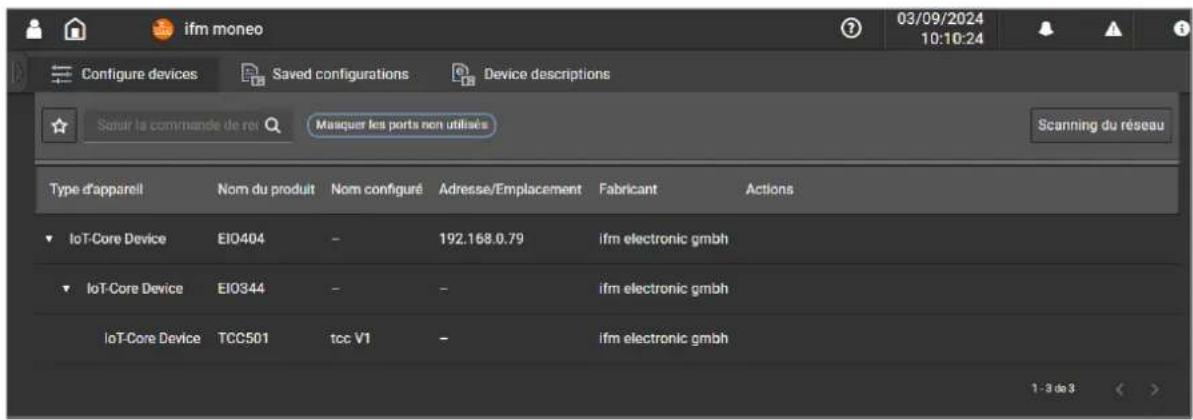

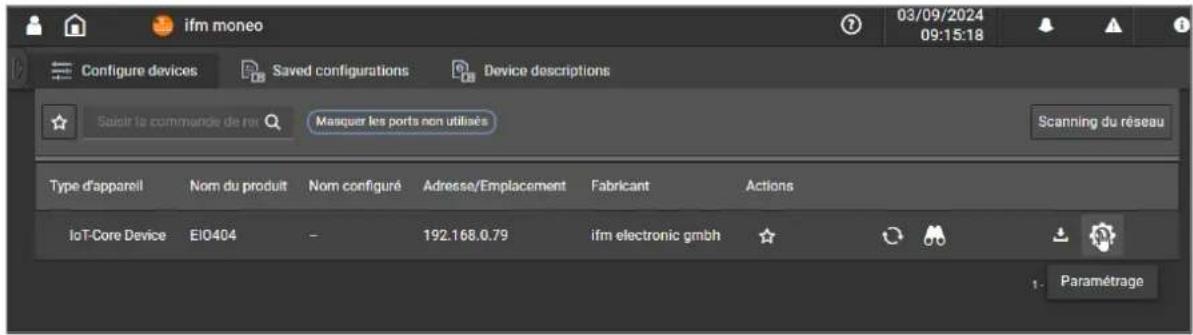

8.3 ifm moneo.... 24

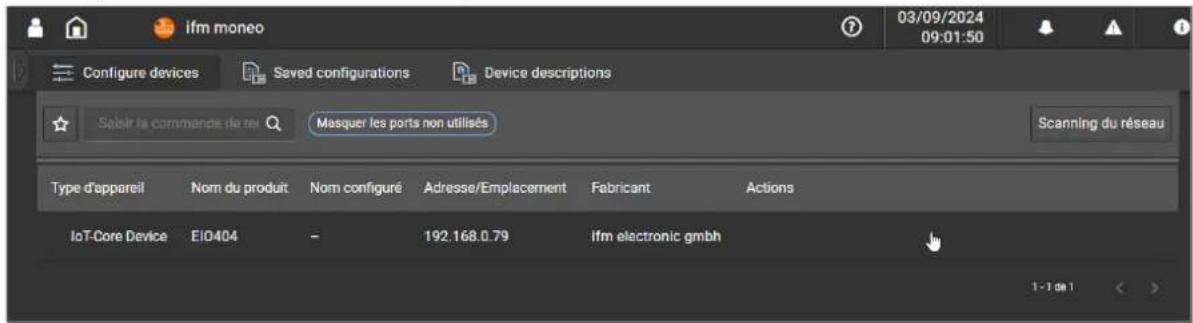

8.3.1 Se connecter à l'appareil.... 24

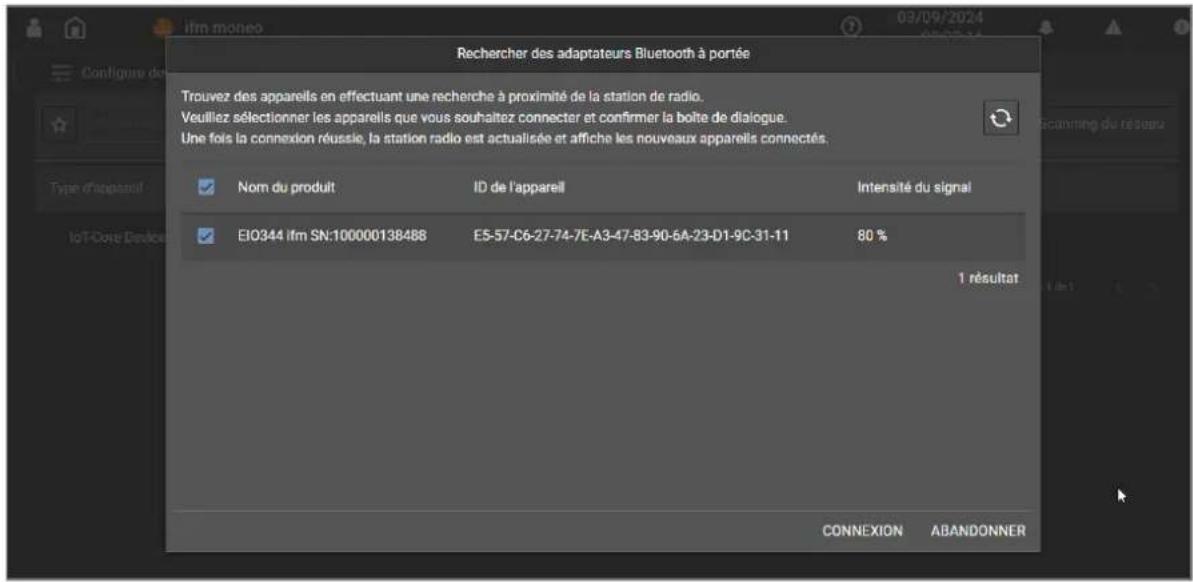

8.3.1.1 Provisionner l'adaptateur Bluetooth Mesh IO-Link.... 24

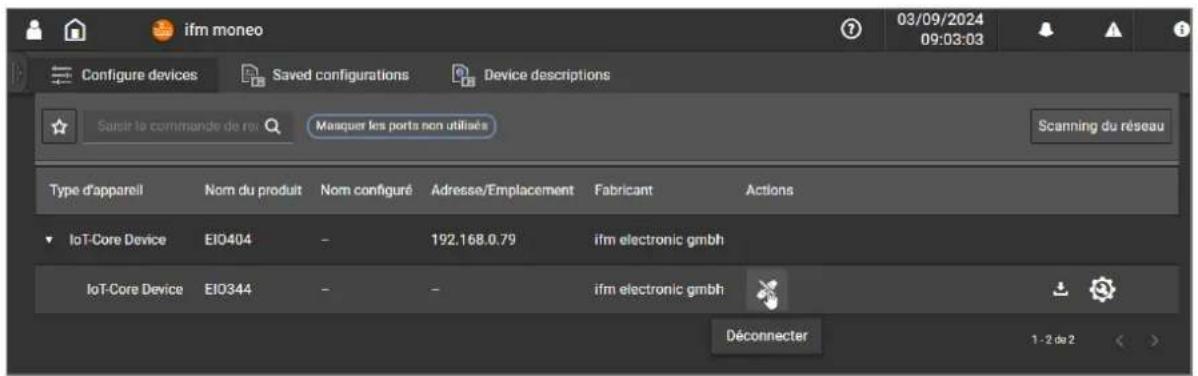

8.3.1.2 Supprimer l'adaptateur Bluetooth Mesh IO-Link du réseau Mesh ..... 25

8.3.2 Info : Lire les informations d'identification 26

8.3.3 IoT : configurer les paramètres de l'IP.... 26

8.3.4 IoT : configurer le mode de sécurité 27

8.3.4.1 Activer le mode de sécurité.... 27

8.3.4.2 Désactivation du mode de sécurité 27

8.3.5 Bluetooth LE : définir le nom de la station 27

8.3.6 Bluetooth LE : configurer le mode de sécurité.... 28

8.3.6.1 Activation du mode de sécurité 28

8.3.6.2 Désactivation du mode de sécurité 28

8.3.7 Bluetooth Mesh Gestion du réseau 28

8.3.7.1 Réinitialisation des credits.... 29

8.3.8 MQTT: Configurer la connexion MQTT 29

8.3.8.1 Contrôle de la connexion MQTT 29

8.3.9 MQTT : Configuration du canal de commande MQTT 30

8.3.9.1 Configuration du canal de commande MQTT 31

8.3.10 Timer: Configurer les temporisateurs 31

8.3.10.1 Démarrer le temporisateur 31

8.3.10.2 Arrêter le temporisateur 32

8.3.11 Firmware : Réinitialiser, redémarrer ou localiser l'appareil 32

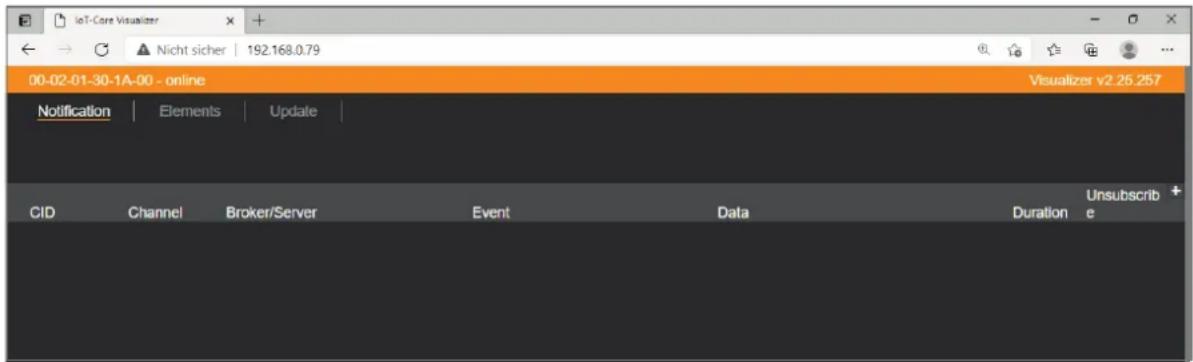

8.4 IoT Core Visualizer 33

8.4.1 Démarrer l'IoT Core Visualizer 33

8.4.2 Gérer les notifications 33

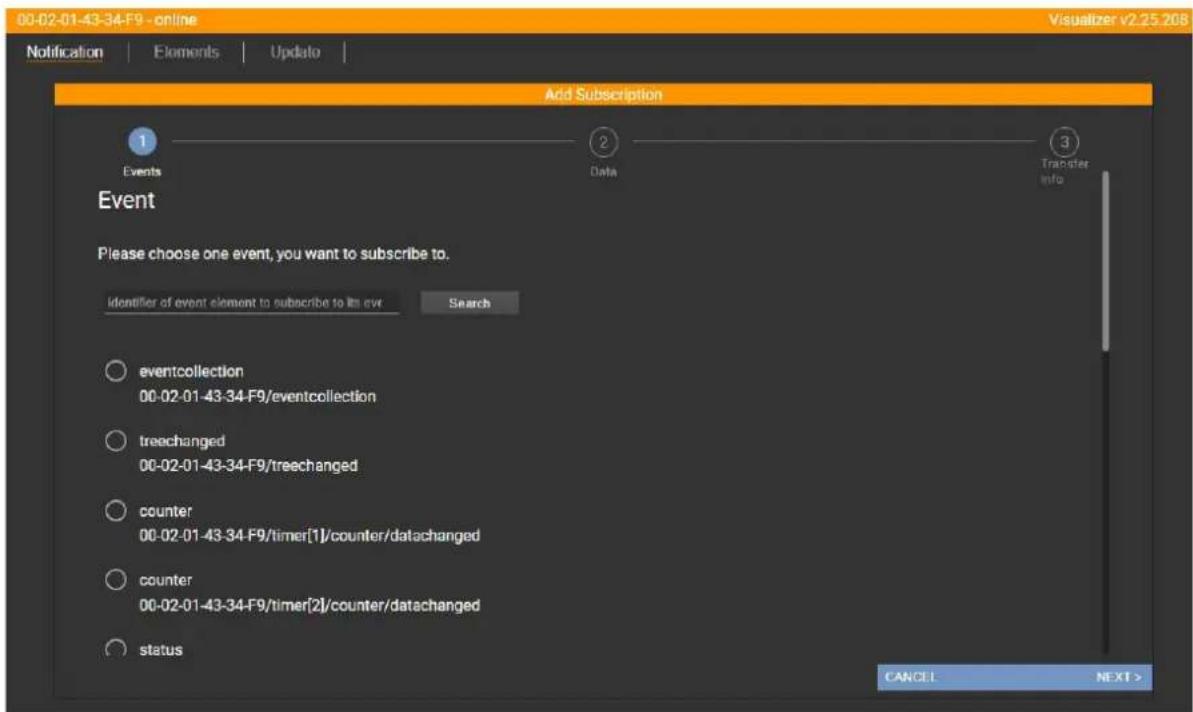

8.4.2.1 Créer une nouvelle notification 33

8.4.2.2 Supprimer des notifications.... 34

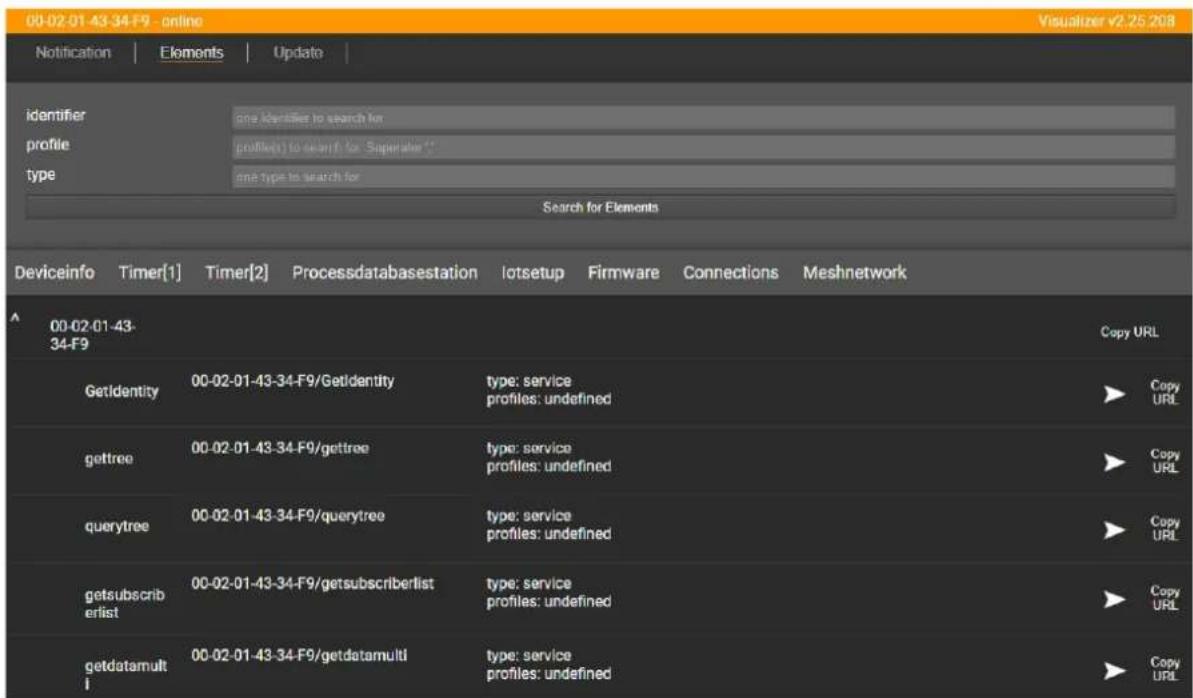

8.4.3 Accéder à l'arborescence de l'IoT Core. 35

8.4.3.1 Rechercher des éléments de l'IoT Core 35

8.4.3.2 Accéder aux éléments de l'IoT Core 36

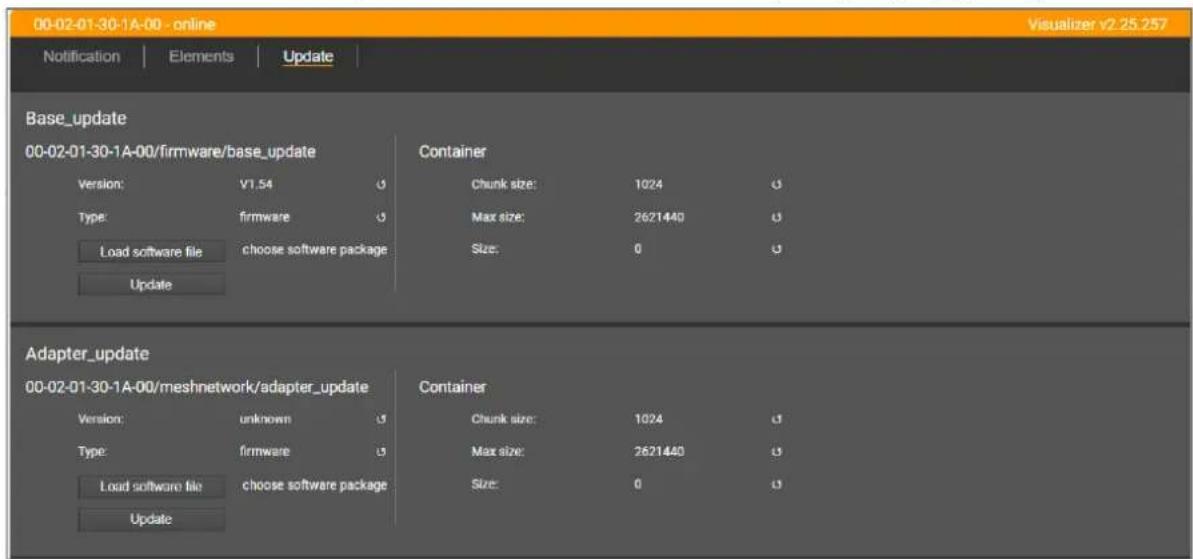

8.4.4 Mise à jour du firmware.... 37

8.5 IoT Core REST API d'ifm 39

8.5.1 IoT Core d'ifm : informations générales.... 39

8.5.1.1 Accéder à l'IoT Core d'ifm.... 39

8.5.2 Premiers pas.... 41

8.5.3 Fonctions générales 42

8.5.3.1 Exemple : changer la valeur d'un paramètre 42

8.5.3.2 Exemple : lire simultanément plusieurs valeurs de paramètres ..... 42

8.5.3.3 Exemple : afficher une sous-arborescence 43

8.5.3.4 Exemple : rechercher dans IoT Core.... 44

8.5.4 Ethernet : configurer les paramètres de l'IP 45

8.5.5 Ethernet : configurer le mode de sécurité 45

8.5.5.1 Exemple : définir un mot de passe Ethernet 46

8.5.5.2 Exemple : demande avec authentication.... 47

8.5.5.3 Exemple : désactiver le mode de sécurité.... 47

8.5.6 Bluetooth : définir le nom de la station 48

8.5.7 Bluetooth : configurer le mode de sécurité 48

8.5.7.1 Exemple : définir un mot de passe Bluetooth 49

8.5.8 Administrer le réseau Bluetooth Mesh.... 49

8.5.8.1 Exemple : rechercher des adaptateurs Mesh disponibles ..... 50

8.5.8.2 Exemple : enregistrer l'adaptateur Mesh sur le réseau Mesh ..... 50

8.5.8.3 Exemple : remplacer un adaptateur Mesh.... 51

8.5.8.4 Exemple : déconnecter un adaptateur Mesh du réseau Mesh.... 51

8.5.9 Administrer les adaptateurs IO-Link Bluetooth Mesh.... 52

8.5.10 Configurer les temporisateurs 52

8.5.10.1 Exemple : régler l'intervalle de comptage 53

8.5.10.2 Exemple : démarrer le compteur.... 53

8.5.10.3 Exemple : arrêter le compteur.... 53

8.5.11 Utiliser les notifications 54

8.5.11.1 Notifications déclenchées par des événements.... 54

8.5.11.2 Notifications déclenchées en fonction du temps 54

8.5.11.3 Exemple : créer une notification déclenchée en fonction du temps ..... 55

8.5.11.4 Exemple : créer une notification déclenchée par un événement ..... 56

8.5.11.5 Exemple : afficher les notifications actives 56

8.5.11.6 Exemple : modifier une notification ..... 57

8.5.11.7 Exemple : supprimer une notification 58

8.5.12 Utiliser MQTT 58

8.5.12.1 Configurer la connexion MQTT 58
8.5.12.2 Configurer le canal de commande MQTT 59
8.5.12.3 Exemple : configurer et activer le canal de commande MQTT ..... 60
8.5.12.4 Exemple : publier la température de l'appareil vers un broker MQTT ..... 61

8.5.13 Réinitialiser, redémarrer et localiser l'appareil....63
8.5.14 Lire et écrire des informations sur l'appareil 63
8.5.15 Lire les informations sur l'état et le diagnostic.... 63

9 Correction de défauts 65

10 Maintenance, réparation et élimination 66

10.1 Mise à jour du firmware.... 66

11 Annexe 67

11.1 IoT Core d'ifm 67

11.1.1 Profils 67
11.1.2 Types 68
11.1.3 Services 69

11.1.3.1 Service : create_backup 69
11.1.3.2 Service: factoryreset 69
11.1.3.3 Service: get_credit 69
11.1.3.4 Service : getblobdata 69
11.1.3.5 Service : getdata....70
11.1.3.6 Service : getdatamulti 70
11.1.3.7 Service : getidentity.... 70
11.1.3.8 Service : getsubscriberlist 71
11.1.3.9 Service : gettree 71
11.1.3.10 Service : install 72
11.1.3.11 Service : install_backup 72
11.1.3.12 Service : querytree 72
11.1.3.13 Service : reboot....72
11.1.3.14 Service : register....73
11.1.3.15 Service : replace 73
11.1.3.16 Service : reset....73
11.1.3.17 Service : resetpassword 73
11.1.3.18 Service : reset_credits.... 73
11.1.3.19 Service:scan 74
11.1.3.20 Service : setblock 74
11.1.3.21 Service : setdata 74
11.1.3.22 Service : setdatamulti 74
11.1.3.23 Service: signal 75
11.1.3.24 Service : start 75
11.1.3.25 Service : start_stream_set. 75
11.1.3.26 Service:stop 75
11.1.3.27 Service : stream_set 75
11.1.3.28 Service : subscribe 76
11.1.3.29 Service : unregister 76
11.1.3.30 Service : unsubscribe 76

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

• Bluetooth® est une marque enregistrée de Bluetooth SIG Inc.
• Apple ^ , le logo Apple, iPhone et iPod touch sont des marques d'Apple Inc., déposées aux États-Unis et dans d'autres pays. L'App Store est une marque de service d'Apple Inc.
• Le système d'exploitation iOS ^® est une marque enregistrée d'Apple Inc.
• Google® est une marque enregistrée de Google LLC.
• Le système d'exploitation Android® est une marque enregistrée de Google LLC.
• Android, Google Play et le logo Google Play sont des marques de Google Inc.

1.2 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.3 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

2.1 Cybersécurité

INFORMATION IMPORTANTE

Si l'appareil est utilisé avec une protection par mot de passe désactivée (Bluetooth)

▷ Un accès non autorisé en lecture et écriture est possible.
Une manipulation non autorisée de la fonctionnalité de l'appareil est possible
▶ Limiter l'accès aux utilisateurs autorisés.
▶ Modifier le mot de passe défini en usine pour l'interface Bluetooth.
Choisir un mot de passe conforme à la politique de l'entreprise.

INFORMATION IMPORTANTE

Si l'appareil est utilisé dans un environnement réseau non protégé

▷ Un accès non autorisé en lecture et écriture est possible.
Une manipulation non autorisée de la fonctionnalité de l'appareil est possible
▶ Limiter l'accès aux utilisateurs autorisés (par exemple accès protégé par mot de passe).
Choisir des procédures sécurisées pour se connecter à l'appareil (par exemple VPN).

La communication Bluetooth est en principe cryptée :

• après l'établissement réussi de la connexion entre l'appareil et ifm moneo|blue
• sur le réseau Bluetooth Mesh entre les appareils

2.2 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

Pour une utilisation sûre de l'appareil, respecter la notice d'utilisation.

3 Usage prévu

L'appareil peut être utilisé :

• comme nœud d'organisation central pour la création et la gestion d'un réseau Bluetooth Mesh avec des adaptateurs Bluetooth Mesh IO-Link comme participants
• pour le paramétrage des adaptateurs Bluetooth Mesh IO-Link connectés et, en option, des appareils IO-Link raccordés
• comme passerelle entre le niveau IIoT supérieur et les adaptateurs Bluetooth Mesh IO-Link connectés pour la transmission de données process ainsi que d'informations d'état et de diagnostic des appareils IO-Link connectés

Usage autorisé :

• A l'intérieur

- N'utiliser l'appareil que dans les limites des données techniques : → Données techniques.

Notes relatives aux homologations : Notice d'emballage de l'appareil et documentation.ifm.com

3.1 Une mauvaise utilisation prévisible

L'appareil ne convient pas aux environnements présentant des exigences particulières en matière de stabilité mécanique (par exemple chocs/vibrations).

L'appareil n'est pas approprié pour une utilisation dans des applications critiques. Les données ne sont pas transmises en temps réel.

3.2 Topologie du réseau Bluetooth Mesh

Topologie recommandée :

Fig. 1: Positionnement de l'EIO404 au centre du réseau Bluetooth Mesh

▶ Si possible, positionner la station de base IoT Bluetooth Mesh au centre du réseau Bluetooth Mesh.
▷ L'utilisation du réseau diminue.
La stabilité de la communication augmente par rapport à un positionnement de la station de base en périphérie du réseau Bluetooth Mesh.

Topologie déconseillée :

Fig. 2: Positionnement de l'EIO404 en périphérie du réseau Bluetooth Mesh

Un positionnement de la station de base Bluetooth Mesh IoT en périphérie du réseau Bluetooth Mesh a pour conséquence que l'ensemble des données doit être transmis via un ou quelques adaptateurs Bluetooth Mesh IO-Link. Cela entraîne une charge importante pour ces adaptateurs et peut avoir un impact négatif sur la stabilité et la latence de l'ensemble du réseau Bluetooth Mesh.

Eviter de positionner la station de base Bluetooth Mesh IoT en périphérie du réseau Bluetooth Mesh.

Si un positionnement central n'est pas possible, placer des adaptateurs Bluetooth Mesh IO-Link supplémentaires comme nœuds de relais dans le réseau Bluetooth Mesh.

4 Fonction

4.1 Visualisation

L'appareil dispose d'une LED d'état pour l'affichage des informations d'état, des avertissements et des états d'erreur.

4.2 Interface Ethernet

Cet appareil dispose d'une interface Ethernet :

• Paramétrage de l'appareil
• Paramétrage du réseau Bluetooth Mesh
• Communication Ethernet vers le niveau informatique (monitoring)

4.3 Bluetooth LE

L'appareil prend en charge la communication par Bluetooth Low Energy (LE). Les fonctions suivantes peuvent être exécutées via Bluetooth LE :

• Paramétrage de la station de base
• Paramétrage du réseau Bluetooth Mesh
• Paramétrage de l'interface Ethernet
• Paramétrage de la connexion MQTT
• Paramétrage des adaptateurs IO-Link Bluetooth Mesh raccordés, y compris les appareils IO-Link connectés

4.4 Bluetooth Mesh

L'appareil prend en charge le protocole Bluetooth Mesh.

En combinaison avec les adaptateurs Bluetooth Mesh IO-Link EIO344, l'appareil peut créer et gérer un réseau Bluetooth Mesh. Après la configuration du réseau Bluetooth Mesh, l'appareil établit de lui-même la connexion avec l'adaptateur Bluetooth Mesh IO-Link (EIO344).

La station de base IO-Link Bluetooth Mesh permet de connecter jusqu'à 50 adaptateurs IO-Link Bluetooth Mesh.

Dans un réseau Bluetooth Mesh, l'appareil offre les fonctions suivantes :

• Paramétrage de l'adaptateur
• Paramétrage de l'appareil IO-Link raccordé
• Surveillance des données process (intervalle : 1 s à 24 h)

Informations détaillées sur l'adaptateur Bluetooth Mesh IO-Link EIO344 : documentation.ifm.com

4.5 ifm IoT-Core

L'appareil dispose de l'IoT Core d'ifm. L'IoT Core d'ifm représente la fonctionnalité de l'appareil. La fonctionnalité consiste en un ensemble de données, de services et d'événements. Les éléments de l'IoT Core d'ifm sont disposés dans un objet JSON selon une structure arborescente hiérarchique.

L'IoT-Core d'ifm met ces éléments à disposition du monde extérieur via des interfaces standards (par ex. HTTP). L'utilisateur et d'autres appareils peuvent ainsi accéder aux données (paramètres, données process), aux événements (events) et aux fonctions (services) de l'appareil.

5 Montage

5.1 Aperçu

1 : trous filetés
2 : connexions alimentation et Ethernet

Les connecteurs pour l'alimentation en tension et Ethernet peuvent être tournés de 270°.

5.2 Possibilités de montage

Pour le montage, des accessoires en option sont disponibles. documentation.ifm.com

Les vis nécessaires au montage ne sont pas fournies avec l'appareil.

5.2.1 Montage sans accessoires

L'appareil peut être monté sans accessoires de montage.

Pour le montage, choisir une surface de montage plane.
Pour le montage, utiliser les 4 trous fileté à l'arrière de l'appareil, Aperçu (→ 12).

5.2.2 Montage avec l'équerre de fixation E80335

L'équerre de fixation est prévue pour un montage latéral de l'appareil.

5.2.3 Montage avec la platine de montage E80336

Le dispositif de serrage sert à monter l'appareil sur un cylindre de serrage.

5.2.4 Montage avec les barrettes de fixation E80337

Fixer l'appareil à l'endroit prévu pour le montage avec des vis de fixation.

5.3 Installer l'appareil

▶ Mettre l'installation hors tension avant le montage.

Monter l'appareil suivant l'option souhaitée.

Pour la fixation du boîtier, utiliser exclusivement des vis M4. Couple de serrage max. : 0,8 Nm.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.

6.1 Aperçu

1 : Port Ethernet
2 : Alimentation en tension

6.2 Remarques sur le câblage

Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles coupés par l'utilisateur, le fabricant du système est responsable du type de protection.

▶ Utiliser des connecteurs avec contacts dorés.
Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le filetage.
Avant de raccorder le connecteur, vérifier qu'il y a un joint torique intact dans la prise.
▶ Respecter le codage des connecteurs lors du montage.
▶ Equiper tous les câbles sortants après 200 mm maximum d'une résistance à la traction appropriée.

Pour le domaine d'application cULus :

Pour le raccordement de l'appareil, utiliser uniquement des câbles certifiés UL de la catégorie CYJV 2/7/8 avec des caractéristiques techniques appropriées.

6.3 Alimentation en tension

L'appareil est connecté à la tension d'alimentation via le port.

ATTENTION

Le port n'est pas protégé contre les courants de surcharge

Risque d'incendie
Protéger les circuits.

Schéma de branchement :

1 : L+
2 : n.c.
3:L-
4 : n.c.
5 : n.c.

▶ Mettre le port sous tension.
Pour la connexion, utiliser un connecteur M12.
▶ Serrer l'écrou moleté avec un couple de 0,6 à 1,5 Nm.

6.4 Port Ethernet

L'appareil est connecté au réseau informatique via le port.

- Longueur de câble maximale : 20 m

Aucune tension externe ne doit être fournie au port M12.

Schéma de branchement :

1 : TX+
2 : RX+
3 : TX-
4 : RX-
5 : n.c.

▶ Connecter le port au réseau informatique directement ou via un élément de couplage réseau (par exemple un commutateur).
Pour la connexion, utiliser un connecteur M12 (protection min. : IP 67).
▶ Serrer l'écrou moleté avec un couple de 0,6 à 1,5 Nm.

7 Eléments de service et d'indication

7.1 Aperçu

LED Description Couleur Etat Type Description
Etat -- Eteinte Défaut Tension trop basse
	Affichage de fonctionnement	Vert Allumée Mode de		fonctionnement normal	L'appareil fonctionne sans erreur
			Clignote (double clignotement)	Avertisse-ment	Identification optique
			Clignote (activée 200 ms, désactivée 800 ms)	Remarque Mise à jour du firmware REMARQUE ! Attendre que la mise à jour soit terminée
	Signalisation de défauts Rouge Allumée Remplace-			ment de l'appareil	Défaut du matériel
				Clignote (1 Hz) Défaut Température de la platine en dehors de la plage de tolérance
				Clignote (1 Hz) Remarque Pas de connexion Ethernet
				Clignote (1 Hz) Avertisse-ment	Pas de connexion Bluetooth Mesh
	Etat Bluetooth	Bleu	Allumée Remarque Bluetooth actif
			Clignote (double clignotement, une fois)	Remarque Déploiement du Mesh réussi (après le message d'ID de l'appareil)

8 Paramétrage

Cet appareil peut être paramétré via 2 interfaces. Il est possible de lire des informations ou d'effectuer des réglages via Ethernet ou Bluetooth. Il est possible d'obtenir des informations et des paramètres affectés à chaque interface.

1. Pour Ethernet, relier le connecteur M12 à un réseau via un câble Ethernet M12→ (Accessoires).
2. La connexion avec une application est établie via Bluetooth.

Informations sur le logiciel de paramétrage disponibles sur io-link.ifm

8.1 Remarques sur le paramétrage

8.1.1 Paramétrage via interface Ethernet

Pour paramétrer la station de base Bluetooth Mesh IoT via l'interface Ethernet :

▶ Connecter l'appareil au PC/ordinateur portable via le port Ethernet.
▶ Raccorder l'appareil à l'alimentation en tension.
▶ Option : Installer ifm moneo|configure, Installer ifm moneo|configure (→ 18).

8.1.2 Paramétrage via l'interface Bluetooth

Pour paramétrer la station de base Bluetooth Mesh IoT via l'interface Bluetooth :

8.1.3 Installation d'ifm moneo|blue

Pour l'accès à l'appareil via l'interface Bluetooth, ifm electronic met à disposition l'application ifm moneo|blue. L'application est disponible dans le Apple App Store et le Google Play Store.

Pour installer ifm moneo|blue :

Scanner le code QR avec l'appareil mobile.
La page de l'application dans l'App Store ou le Google PlayStore s'ouvre.
▶ Installer ifm moneo|blue.
ifm monoe|blue est installé sur l'appareil mobile.

8.1.4 Installer ifm moneo|configure

Informations sur ifm moneo|configure : ifm.com/cnt/moneo

▶ Télécharger ifm moneo|configure.
▶ Démarrer l'ordinateur portable/PC.
Se connecter avec des droits d'administrateur.
▶ Installer et licencier ifm moneo|configure (→ instructions d'installation ifm moneo).
ifm moneo|configure est installé.

8.1.5 Mot de passe Bluetooth

L'accès à l'appareil via Bluetooth LE peut être protégé par un mot de passe.

Le mot de passe Bluetooth défini en usine est composé des 6 derniers chiffres du numéro de série de l'appareil (par ex. 100000138488).

Le numéro de série est imprimé sur l'emballage et sur l'appareil.

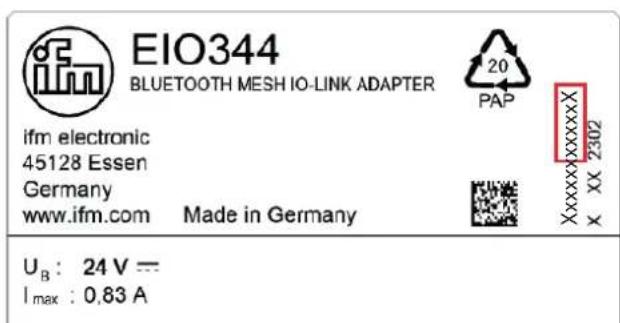

Fig. 3: Indication du numéro de série : Sur l'appareil (à gauche) et sur l'emballage (à droite)

Lors du premier accès à l'appareil avec l'application ifm moneo|blue, l'utilisateur est invité à activer la fonction de mot de passe et à modifier le mot de passe défini en usine.

Le mot de passe Bluetooth n'a aucune influence sur l'accès à l'appareil via ifm moneo et l'interface IoT-Core.

8.2 ifm moneo|blue

8.2.1 Se connecter à l'appareil

Lors de la première mise en service, modifier le mot de passe (→ Mot de passe Bluetooth ☐ 18) défini en usine et activer la fonction de sécurité de l'interface Bluetooth.

Conditions préalables :

√ Le Bluetooth est activé sur l'appareil mobile.
√ ifm monoe|blue est installé sur l'appareil mobile, Installation d'ifm moneo|blue (→ 17).
√ L'appareil se trouve à proximité de l'appareil mobile (distance : max. 15 m).
√ L'appareil est raccordé et opérationnel.

ifm moneo|blue recherche les appareils disponibles dans les environs.
ifm moneo|blue détecte tous les appareils disponibles.

▶ Sélectionner la station de base Bluetooth Mesh IoT et la coupler avec l'appareil mobile.

▷ La vue d'ensemble apparaît.
La vue d'ensemble montre les appareils du réseau Bluetooth Mesh.

▶ Cliquer sur l'icône de la station de base Bluetooth Mesh IoT.

L'éditeur pour les valeurs des paramètres de l'appareil apparaît.

▷ L'appareil peut être configuré :

8.2.1.1 Provisionner l'adaptateur Bluetooth Mesh IO-Link

Pour ajouter un adaptateur Bluetooth Mesh IO-Link à un réseau Bluetooth Mesh, l'adaptateur doit être provisionné sur la station de base Bluetooth Mesh IoT.

Conditions préalables :

√ ifm monoe|blue est installé sur l'appareil mobile, Installation d'ifm moneo|blue (→ 17).

√ Le Bluetooth est activé sur l'appareil mobile.
√ La station de base Bluetooth Mesh IoT EIO404 est démarrée et prête à fonctionner.
√ La station de base Bluetooth Mesh IO-Link est démarrée et prête à fonctionner.
√ L'appareil se trouve à proximité de l'appareil mobile (distance : max. 15 m).
√ ifm moneo|blue est démarré.

Coupler la station de base Bluetooth Mesh IoT avec l'appareil mobile, Se connecter à l'appareil (→ 19).

▶ Dans l'en-tête : Cliquer sur + .
La station de base Bluetooth Mesh IoT recherche les adaptateurs disponibles dans la région.
▷ Tous les adaptateurs disponibles sont indiqués.
▶ Sélectionner l'adaptateur IO-Link Bluetooth Mesh
▷ Cliquer sur [Provision]
La station de base Bluetooth Mesh IoT intègre l'adaptateur dans le réseau Bluetooth Mesh.
ifm moneo|blue a accès à l'adaptateur Bluetooth Mesh IO-Link.
▷ Si connecté : ifm moneo|blue a accès à l'appareil IO-Link raccordé.

Après le provisionnement, la station de base Bluetooth Mesh IoT établit de manière autonome la connexion avec tous les adaptateurs Bluetooth Mesh IO-Link provisionnés. La connexion est établie directement ou via d'autres adaptateurs Bluetooth Mesh IO-Link.

Les adaptateurs Bluetooth Mesh IO-Link envoient de manière cyclique les données de processus à la station de base Bluetooth Mesh IoT à un intervalle défini. Les données process peuvent y être lues et utilisées pour la surveillance de l'installation.

8.2.1.2 Supprimer l'adaptateur Bluetooth Mesh IO-Link du réseau

Pour supprimer un adaptateur Bluetooth Mesh IO-Link du réseau Bluetooth Mesh :

Réinitialiser l'adaptateur Bluetooth Mesh IO-Link (Back-to-Box), → notice d'utilisation EIO344.
L'adaptateur Bluetooth Mesh IO-Link est supprimé du réseau Bluetooth Mesh.
▷ Le crédit utilisé pour le provisionnement est validé.

8.2.2 Lire les informations d'identification

Nom Description Plage de valeurs Accès
[Numéro de série] Numéro de série par ex. 000022503648 ro		1
[Firmware Version] Version du firmware par ex. V1.42 ro		1
[Bootloader revision] Version du bootloader par ex. V0.07 ro		1
[EEPROM revision] Version EEPROM Par ex. V0.03 ro		1
[Mac-Address] Adresses MAC Bluetooth par ex. B4-E3-F9-C7-54-43 ro		1
[Hardware Revision] Version du matériel	par ex. AA	ro1
[Hersteller] Fabricant	ifm electronic gmbh	ro1
[Produkt Name] Référence	EIO404	ro1

1 seulement lecture

8.2.3 Configurer les paramètres de l'IP

Pour configurer les paramètres IP du port Ethernet :

Nom Description Plage de valeurs Accès
[IP address]	Adresse IP de l'interface Ethernet	par ex. 192.168.0.100	rw ^1
[Subnet Mask]	Masque de sous-réseau du réseau Ethernet	par ex. 255.255.255.0	rw ^1
[Default Gateway]	Adresse IP de la passerelle réseau	par ex. 192.168.0.1	rw ^1
[DHCP]	Activer / désactiver le client DHCP de l'appareil	• IP statique : Les paramètres IP sont définis par l'utilisateur (par défaut)• DHCP : Les paramètres IP sont définis par le serveur DHCP du réseau	rw ^1

^1 lecture et écriture

8.2.4 Définir le nom du réseau Bluetooth Mesh

Nom	Description	Plage de valeurs	Accès
[Mesh Network Name]	Nom du réseau Bluetooth Mesh (32 caractères max.)	Par ex. Plant2Hall3	rw ^1

^1 lecture et écriture

8.2.5 Régler le nom de la station Bluetooth

Nom Description	Plage de valeurs	Accès
[Bluetooth LE name]	Nom de l'appareil sur le réseau Bluetooth LE (22 caractères max.)	Par ex. BaseStation rw	1

1 lecture et écriture

8.2.6 Configurer la connexion MQTT

Nom Description	Plage de valeurs	Accès
[MQTT Version]	Version MQTT	par ex. B. 3.1.1	ro ^1

Nom Description Plage de valeurs Accès
[Keep Alive] durée max. entre 2 paquets de proto-cole MQTT consécutifs (valeur en s)	• 0 : 0 s...• 10 : 10 s...• 60 : 60 s	rw ^2

^1 seulement lecture

^2 lecture et écriture

8.2.7 Configurer le canal de commande MQTT

S'assurer que le broker MQTT est accessible et que le port choisi du broker MQTT est autorisé pour le transfert de données.

Les caractères « + » et « # » ne sont pas pris en charge dans les noms de topics.

Nom Description Plage de valeurs Accès
[Broker IP] Adresse IP du broker MQTT par ex. 3.69.1.9 rw		^1
[Broker Port] Numéro de port du broker MQTT par ex. 1883 rw		^1
[Topic] Désignation du topic de commande MQTT	Par ex.. reqTopic rw	^1
[Reply Topic] Désignation du topic de response MQTT	Par ex.. respTopic rw	^1
[Username]	Nom d'utilisateur	par ex. user1 r w ^1

^1 lecture et écriture

8.2.8 Mettre à jour le firmware

ifm moneo|blue permet de mettre à jour le firmware de la station de base Bluetooth Mesh IoT.

Nouveau firmware disponible sur la page de détail du produit de l'appareil : documentation.ifm.com

La mise à jour du firmware ne doit pas être interrompue.

▶ Ne pas redémarrer l'appareil pendant la mise à jour.
▶ Attendre que la mise à jour soit terminée.

Conditions préalables :

√ Le fichier du firmware de la station de base Bluetooth Mesh IoT est enregistré dans le système de fichiers de l'appareil mobile.
√ ifm moneo|blue est démarré.

▶ Etablir une connexion avec la station de base Bluetooth Mesh IoT.

▶ Afficher la vue de l'éditeur de la station de base Bluetooth Mesh IoT.

▶ Dans l'en-tête : Cliquer sur + .

▷ Une fenêtre de dialogue apparaît.

▶ Sélectionner l'option [Update Base station] .
▶ Dans la section [Select update file] : Cliquer sur [Browse].
▶ Sélectionner un nouveau fichier firmware.

▶ La page de menu affiche le fichier de firmware sélectionné.

▶ Cliquer sur [Import].

▷ Le fichier du firmware est transféré sur l'appareil.

▷ Le message s'affiche pour l'installation du nouveau firmware et le redémarrage de l'appareil.
▷ Le firmware de la station de base Bluetooth Mesh IoT est mis à jour.
▷ L'appareil redémarre.

▷ Un nouveau firmware est installé sur la station de base Bluetooth Mesh IoT.

8.2.8.1 Mettre à jour le firmware des adaptateurs connectés

ifm moneo|blue offre la possibilité de mettre à jour le firmware des adaptateurs Bluetooth Mesh IO-Link connectés via la station de base Bluetooth Mesh IoT.

Nouveau firmware disponible sur la page de détail du produit de l'appareil : documentation.ifm.com

Pour des informations sur la mise à jour du firmware d'un seul adaptateur Bluetooth Mesh IO-Link : Notice d'utilisation EIO344

La mise à jour du firmware ne doit pas être interrompue.

▶ Ne pas redémarrer l'appareil pendant la mise à jour.
▶ Attendre que la mise à jour soit terminée.

Conditions préalables :

√ Le fichier du firmware des adaptateurs Bluetooth Mesh IO-Link est enregistré dans le système de fichiers de l'appareil mobile.
√ ifm moneo|blue est démarré.
▶ Etablir une connexion avec la station de base Bluetooth Mesh IoT.
▶ Afficher la vue de l'éditeur de la station de base Bluetooth Mesh IoT.
▶ Dans l'en-tête : Cliquer sur + .

▷ Une fenêtre de dialogue apparaît.

▶ Sélectionner l'option [Update all connected mesh adapters].
Dans la rubrique [Select update file] : Cliquer sur [Browse].
▶ Sélectionner un nouveau fichier firmware.

▶ La page de menu affiche le fichier de firmware sélectionné.

▶ Cliquer sur [Importer].

▷ Le fichier du firmware est transféré sur la station de base Bluetooth Mesh IoT.
▷ Un message apparaît pour indiquer qu'un nouveau firmware est disponible pour les adaptateurs connectés.

▶ Cliquer sur [Update].

▷ Le nouveau firmware est transmis à tous les adaptateurs Bluetooth Mesh IO-Link connectés.
▷ Mise à jour du firmware en cours.
▷ Tous les adaptateurs redémarrent.

▷ Le nouveau firmware est installé sur tous les adaptateurs Bluetooth Mesh IO-Link connectés.

8.3 ifm moneo

8.3.1 Se connecter à l'appareil

Lors de la première mise en service, modifier le mot de passe (→ Mot de passe Bluetooth ☐ 18) défini en usine et activer la fonction de sécurité de l'interface Bluetooth.
▶ Activer en outre la fonction de sécurité de l'interface Ethernet.

Conditions préalables :

√ L'appareil est relié au PC/portable moneo via l'interface Ethernet.
√ ifm moneo|configure est installé et licencié à partir du PC/ordinateur portable, Installer ifm moneo|configure (→ 18).
▶ Démarrer ifm moneo|configure.
▶ Rechercher sur le réseau les appareils disponibles (type d'appareil : Generic IoT-Core device, adresse IP : 192.168.0.79).

▷ ifm moneo|configure détecte l'appareil.

▶ Dans la colonne [Actions] : cliquer sur ⚙.
L'éditeur pour les valeurs des paramètres de l'appareil apparaît.

8.3.1.1 Provisionner l'adaptateur Bluetooth Mesh IO-Link

Pour ajouter un adaptateur Bluetooth Mesh IO-Link à un réseau Bluetooth Mesh, l'adaptateur doit être provisionné sur la station de base Bluetooth Mesh IoT.

Conditions préalables :

√ ifm moneo|configure est démarré.
√ L'appareil a été trouvé lors de l'analyse du réseau.

▶ Dans la colonne [Actions] : Cliquer sur • .

▷ Une fenêtre de dialogue apparaît.
La station de base Bluetooth Mesh IoT recherche dans les environs les adaptateurs Bluetooth Mesh IO-Link disponibles.

Les appareils disponibles sont affichés dans la liste.

▶ Sélectionner l'adaptateur Bluetooth Mesh IO-Link souhaité.
▶ Cliquez sur [CONNECT].
Les adaptateurs Bluetooth Mesh IO-Link sélectionnés sont provisionnés.
Les appareils provisionnés sont des participants au réseau Bluetooth Mesh.
Dans la vue d'ensemble, les adaptateurs provisionnés apparaissent comme des sous-nœuds de la station de base Bluetooth Mesh IoT.

Après le provisionnement, la station de base Bluetooth Mesh IoT établit de manière autonome la connexion avec tous les adaptateurs Bluetooth Mesh IO-Link provisionnés. La connexion est établie directement ou via d'autres adaptateurs Bluetooth Mesh IO-Link.

Les adaptateurs Bluetooth Mesh IO-Link envoient de manière cyclique les données de processus à la station de base Bluetooth Mesh IoT à un intervalle défini. Les données process peuvent y être lues et utilisées pour la surveillance de l'installation.

8.3.1.2 Supprimer l'adaptateur Bluetooth Mesh IO-Link du réseau Mesh

Conditions préalables :

√ ifm moneo|configure est démarré.
√ L'appareil a été détecté lors de l'analyse du réseau.
√ L'adaptateur Bluetooth Mesh IO-Link est un participant au réseau Bluetooth Mesh.

▶ Dans la colonne [Actions] : Cliquer sur ✗.
Une remarque sur les conséquences de la suppression apparaît.
▶ Cliquer sur [OK] pour confirmer le message.
L'adaptateur Bluetooth Mesh IO-Link est supprimé du réseau Bluetooth Mesh.
▷ Le crédit utilisé pour le provisionnement est validé.

8.3.2 Info : Lire les informations d'identification

Nom Description Plage de valeurs Accès
[Serial number] Numéro de série par ex. 000022503648 ro		1
[SW-Revision] Version du firmware par ex. V1.42 ro		1
[Bootloader revision] Version du bootloader par ex. V0.07 ro		1
[EEPROM revision] Version EEPROM Par ex. V0.03 ro		1
[Bluetooth MAC address]	Adresses MAC Bluetooth	par ex. B4-E3-F9-C7-54-43	ro ^1
[HW-Revision]	Version du matériel	par ex. AA	ro ^1
[Product text]	Nom du produit	Bluetooth Mesh IoT Basestation	ro ^1
[Vendor]	Fabricant	ifm electronic gmbh	ro ^1
[Product code]	Référence	EIO404	ro ^1

1 seulement lecture

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
▶ Choisir le menu [Info].
La page de menu affiche les informations sur l'appareil.

8.3.3 IoT : configurer les paramètres de l'IP

Nom Description Plage de valeurs Accès
[IP address]	Adresse IP de l'interface Ethernet	par ex. 192.168.0.100	rw ^1
[Subnet mask]	Masque de sous-réseau du réseau Ethernet	par ex. 255.255.255.0	rw ^1
[Default gateway IP address]	Adresse IP de la passerelle réseau	par ex. 192.168.0.1	rw ^1
[DHCP]	Activer / désactiver le client DHCP de l'appareil	• IP statique : Les paramètres IP sont définis par l'utilisateur (par défaut)• DHCP : Les paramètres IP sont définis par le serveur DHCP du réseau	rw ^1
[MAC address]	Adresse MAC de l'interface	Par ex. 00-02-01-42-DC-B0	ro ^2

^1 lecture et écriture
^2 seulement lecture

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
▶ Choisir le menu [IoT].
La page de menu affiche les paramètres actuels de l'interface Ethernet.
▶ Ecrire les valeurs modifiées sur l'appareil.
Les nouveaux paramètres IP de l'interface Ethernet sont actifs.

8.3.4 IoT : configurer le mode de sécurité

Nom Description Plage de valeurs Accès
[Security password] Mot de pas se pour l'accès protégé à l'interface Ethernet (longueur autorisée : 4 à 32 caractères)		wo ^1

^1 écriture seulement

8.3.4.1 Activer le mode de sécurité

Le mode de sécurité de l'interface Ethernet est activé par la définition d'un mot de passe.

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
▶ Choisir le menu [IoT].
▶ Entrer le mot de passe souhaité.
▶ Ecrire les valeurs modifiées sur l'appareil.
▷ Le mode de sécurité est activé.
Dès le prochain accès à l'appareil, l'utilisateur devra se connecter avec le nom d'utilisateur administrator et le mot de passe choisi.

8.3.4.2 Désactivation du mode de sécurité

Pour désactiver le mode de sécurité pour l'interface Ethernet :

Conditions préalables :

√ La vue [Configurer les appareils] est ouverte.
√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
√ Le mode de sécurité de l'interface Ethernet est activé.
▶ Choisir le menu [IoT].
▶ Cliquer sur [Reset password].
▷ Le mode de sécurité de l'interface Ethernet est désactivé.
▷ Le mot de passe est supprimé.
▷ L'utilisateur peut y accéder via l'interface Ethernet sans avoir à saisir son nom d'utilisateur et son mot de passe.

8.3.5 Bluetooth LE : définir le nom de la station

Points de données disponibles :

Nom Description Plage de valeurs Accès
[Bluetooth LE name] Nom de l'appareil sur le réseau Bluetooth LE (22 caractères max.)	par ex. Temperature Collector rw	1

^1 lecture et écriture

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
▶ Choisir le menu [Bluetooth LE].
▶ Saisir le nom de la station.
▶ Ecrire les valeurs modifiées sur l'appareil.
▷ Le nom de l'appareil sur le réseau Bluetooth LE est défini.

8.3.6 Bluetooth LE : configurer le mode de sécurité

La transmission de données process via l'interface Bluetooth n'est pas limitée lorsque le mode de sécurité est activé.

Nom Description Plage de valeurs Accès
[Security password] Mot de passe pour l'accès protégé à l'interface Bluetooth-LE (longueur autorisée : 4 à 32 caractères)		rw ^1

^1 lecture et écriture

8.3.6.1 Activation du mode de sécurité

Le mode de sécurité de l'interface Bluetooth est activé par la définition d'un mot de passe.

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
▶ Choisir le menu [Bluetooth LE].
▶ Entrer le mot de passe souhaité.
▶ Ecrire les valeurs modifiées sur l'appareil.
▷ Le mode de sécurité pour l'interface Bluetooth est activé.

8.3.6.2 Désactivation du mode de sécurité

Pour désactiver le mode de sécurité pour l'interface Bluetooth :

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
√ Le mode de sécurité de l'interface Bluetooth est activé.
▶ Choisir le menu [Bluetooth LE].
▶ Cliquer sur [Reset password].
▷ Le mode de sécurité de l'interface Bluetooth est désactivé.
▷ Le mot de passe est supprimé.

8.3.7 Bluetooth Mesh Gestion du réseau

Pour obtenir des informations sur les adaptateurs Mesh actifs dans le réseau Mesh :

^1 seulement lecture

Nom Description Plage de valeurs Accès
[Max Mesh Nodes] Nombre maximum de nœuds 0 à 50 ro		1
[Current Mesh Nodes] Nombre actuel de nœuds dans le réseau Mesh	0 à 50 ro	1
[Taken Mesh Credits] Nombre actuel de credits utilisés pour le provisionnement		ro 1

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
▶ Choisir le menu [Bluetooth Mesh].
▶ La page de menu affiche des informations sur le réseau Mesh.

8.3.7.1 Réinitialisation des credits

8.3.8 MQTT : Configurer la connexion MQTT

Nom Description Plage de valeurs Accès
[MQTT Version] Version MQTT	par ex. B. 3.1.1 ro
[Quality of Service] Quality of Service (QoS) de la connexion MQTT	• QoS 0 : QoS Level 0 - PUBLISH (sans confirmation) (par défaut)• QoS 1 : QoS Level 1 - PUBLISH > PUBREC (confirmation simple)• QoS 2 : QoS Level 2 - PUBLISH > PUBREL > PUBCOMP (confirmation double)	r w ^2
[Keep Alive]	durée max. entre 2 paquets de proto-cole MQTT consécutifs (valeur en s)	• 0 : 0 s...• 10 : 10 s...• 60 : 60 s

^1 seulement lecture
^2 lecture et écriture

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.

▶ Ouvrir le menu [MQTT].

▶ La page de menu montre la configuration actuelle de la connexion MQTT.

▶ Ecrire les valeurs modifiées sur l'appareil.

▶ La connexion MQTT est configurée.

8.3.8.1 Contrôle de la connexion MQTT

Le diagramme d'état suivant montre l'influence des services start, stop et reset sur l'état actuel d'une connexion MQTT :

Après une initialisation réussie à l'état [init] , la connexion passe automatiquement à l'état [running].

La connexion passe automatiquement à l'état [error] lorsqu'au moins un des événements suivants se produit :

• pas de broker MQTT accessible

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
√ La connexion MQTT est configurée.
▶ Ouvrir le menu [MQTT].
Pour activer la connexion MQTT :
▶ Cliquer sur [Start].
▷ La connexion MQTT est activée.
Pour désactiver la connexion MQTT.
▶ Cliquer sur [Stop].
▷ La connexion MQTT est déactivée.
Pour réinitialiser la connexion MQTT :
▶ Cliquer sur [Reset].
▶ La connexion MQTT est réinitialisée.

8.3.9 MQTT : Configuration du canal de commande MQTT

S'assurer que le broker MQTT est accessible et que le port choisi du broker MQTT est autorisé pour le transfert de données.

Les caractères « + » et « # » ne sont pas pris en charge dans les noms de topics.

Nom Description Plage de valeurs Accès
[Broker IP] Adresse IP du broker MQTT par ex. 3.69.1.9 rw		^1
[Broker Port] Numéro de port du broker MQTT par ex. 1883	rw	^1
[Topic] Désignation du topic MQTT	Par ex.. reqTopic	rw ^1
[Reply Topic] Topic de réponse standard	Par ex.. respTopic	rw ^1
[Username] Nom d'utilisateur	par ex. user1	rw ^1
[Password] Mot de passe (non codé en Base64)	par ex. password123	wo ^2

^1 lecture et écriture

^2 écriture seulement

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.

▶ Ouvrir le menu [MQTT] > [MQTT Command Channel].
La page de menu montre la configuration actuelle du canal de commande MQTT.
▶ Ecrire les valeurs modifiées sur l'appareil.
▷ Le canal de commande MQTT est configuré.

8.3.9.1 Configuration du canal de commande MQTT

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
√ Le canal de commande MQTT est configuré.
▶ Ouvrir le menu [MQTT] > [MQTT Command Channel].

Pour activer le canal de commande MQTT :

▶ Cliquer sur [Start].
▷ Le canal de commande MQTT est activé.

Pour désactiver le canal de commande MQTT :

▶ Cliquer sur [Stop].
▷ Le canal de commande MQTT est désactivé.

Pour réinitialiser le canal de commande MQTT :

▶ Cliquer sur [Reset].
▷ Le canal de commande MQTT est réinitialisé.

8.3.10 Timer: Configurer les temporisateurs

L'appareil dispose de 2 temporisateurs. Les temporisateurs peuvent être utilisés pour la transmission de notifications contrôlée en fonction du temps.

Nom Description Plage de valeurs Accès
[Interval] Intervalle du compteur (valeur en ms)	• 1000 : 1000 ms...• 86400000 : 86400000 ms	rw ^1

^1 lecture et écriture

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
▶ Choisir le menu [Timer 1] / [Timer 2].
▶ Saisir l'intervalle de comptage.
▶ Ecrire les valeurs modifiées sur l'appareil.
▷ L'intervalle du compteur sélectionné est réglé.

8.3.10.1 Démarrer le temporisateur

Les temporisateurs [Timer 1] et [Timer 2] peuvent être démarrés séparément.

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
√ L'intervalle entre les compteurs est réglé.
▶ Choisir le menu [Timer 1] / [Timer 2].
▶ Cliquer sur [Start].

▷ Le temporisateur sélectionné démarre à 0.
Lorsque l'intervalle de comptage réglé est écoulé, le temporisateur génère un signal.

8.3.10.2 Arrêter le temporisateur

Les temporisateurs [Timer 1] et [Timer 2] peuvent être arrêtés séparément.

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
▶ Choisir le menu [Timer 1] / [Timer 2].
▶ Cliquer sur [Stop].
▷ Le temporisateur est arrêté.

8.3.11 Firmware : Réinitialiser, redémarrer ou localiser l'appareil

Conditions préalables :

√ L'éditeur pour les valeurs des paramètres de l'appareil est ouvert.
▶ Choisir le menu [Firmware].
▶ La page de menu affiche des options disponibles.

Pour localiser l'appareil :

▶ Cliquer sur [Signal].
▷ Les LED de l'appareil clignotent.

Pour réinitialiser l'appareil :

▶ Cliquer sur [Factory Reset].
▷ L'appareil est réinitialisé aux réglages d'usine.

Pour redémarrer l'appareil :

▶ Cliquer sur [Reboot].
▷ L'appareil redémarre.

8.4 IoT Core Visualizer

L'IoT Core Visualizer offre une interface utilisateur graphique pour l'accès aux fonctions du service IoT Core d'ifm.

8.4.1 Démarrer l'IoT Core Visualizer

Pour démarrer l'IoT Core Visualizer :

Conditions préalables :

√ L'appareil est correctement connecté, Paramétrage via interface Ethernet (→ 17).
√ L'interface Ethernet est configurée.
▶ Démarrer le navigateur web.
▶ Ouvrir l'URL suivante : http:// (dans les réglages usine http://192.168.0.79).
▷ Le navigateur web affiche la page d'accueil de l'IoT-Core Visualizer.

Le menu de navigation donne accès aux fonctions suivantes :

• [Notification] : Gérer les notifications (→ 33)
• [Elements] : Accéder à l'arborescence de l'IoT Core (→ 35)
• [Update] : Mise à jour du firmware

8.4.2 Gérer les notifications

La page de menu [Notification] permet d'accéder à la fonction de notification de l'IoT Core.

▶ Respecter les remarques concernant les notifications : Utiliser les notifications (→ □ 54)

Conditions préalables :

√ IoT Core Visualizer est lancé.
▶ Choisir le menu [Notification].
▶ La page de menu pour la gestion des notifications s'affiche.
▷ Le tableau indique toutes les notifications actives.

8.4.2.1 Créer une nouvelle notification

Les nouvelles notifications sont créées à l'aide d'un assistant.

Pour les notifications déclenchées en fonction du temps via le temporisateur 1 ou le temporisateur 2, l'utilisateur doit régler l'intervalle de temps du temporisateur concerné.

Conditions préalables :

√ IoT Core Visualizer est lancé.

√ Le menu [Notification] est actif.
▶ Sur le bord droit du tableau, cliquer sur + .
▷ L'assistant de création de notifications apparaît.

▶ Sélectionner pas à pas les paramètres de notification souhaités à l'aide de l'assistant.
▷ Le tableau indique la notification créée.

8.4.2.2 Supprimer des notifications

Conditions préalables :

√ IoT Core Visualizer est lancé.
√ Le menu [Notification] est actif.
√ Au moins une notification a été créée.
▶ Sur la ligne de la notification, dans la colonne [Unsubscribe], cliquer sur ×.
▶ La notification sélectionnée est supprimée.

8.4.3 Accéder à l'arborescence de l'IoT Core

La page de menu [Elements] donne accès à l'arborescence de l'IoT Core de l'appareil.

Conditions préalables :

√ IoT Core Visualizer est lancé.
▶ Choisir le menu [Elements].
La page de menu permettant d'accéder aux éléments de l'arborescence de l'IoT Core apparaît.
La vue montre la structure de l'arborescence de l'IoT Core de l'appareil.

8.4.3.1 Rechercher des éléments de l'IoT Core

La page de menu [Elements] permet de rechercher dans l'arborescence de l'IoT Core des éléments ayant des propriétés spécifiques et d'afficher les résultats.

Les propriétés suivantes peuvent être recherchées :

• [identifier] : Nom de l'élément
• [profile] : Profil de l'élément
• [type] : Type de l'élément

Conditions préalables :

√ IoT Core Visualizer est lancé.
√ Le menu [Elements] est actif.

Choisir dans les listes de sélection les critères de recherche [identifier], [profile] et [type] pour l'élément souhaité.
▶ Cliquer sur [Search for Elements].
▷ IoT Core Visualizer recherche les éléments dans la description des appareils selon les critères de recherche sélectionnés.
La liste de résultats affiche tous les éléments trouvés.

8.4.3.2 Accéder aux éléments de l'IoT Core

L'utilisateur peut accéder aux éléments de l'IoT Core à l'aide des services pris en charge par l'appareil.

▶ Consulter les informations complémentaires sur les fonctions de l'IoT Core d'ifm : IoT Core REST API d'ifm (→ ☐ 39)

Conditions préalables :

√ IoT Core Visualizer est lancé.
√ Le menu [Elements] est actif.
▶ Option : Rechercher des éléments de l'IoT Core (→ ☐ 35)
▶ Naviguer vers l'élément.
▶ Cliquer sur l'icône en forme de flèche à côté du service.

▷ Une fenêtre de dialogue apparaît.

▶ Option : en cas d'accès en écriture, saisir les valeurs nécessaires dans le champ.
▶ Cliquer sur [Request] pour exécuter le service.
▷ Le service est exécuté par l'appareil.

OU

▶ Cliquer sur [Cancel] pour abandonner l'opération.
▷ Le service n'est pas exécuté.

8.4.4 Mise à jour du firmware

La page de menu [Update] permet de mettre à jour le firmware de la station de base Bluetooth Mesh IoT et des adaptateurs Bluetooth Mesh IO-Link provisionnés.

Nouveau firmware disponible sur la page de détail du produit de l'appareil : documentation.ifm.com

Pour des informations sur la mise à jour du firmware d'un seul adaptateur Bluetooth Mesh IO-Link : Notice d'utilisation EIO344

La mise à jour du firmware ne doit pas être interrompue.

▶ Ne pas redémarrer l'appareil pendant la mise à jour.
▶ Attendre que la mise à jour soit terminée.

Conditions préalables :

√ IoT Core Visualizer est lancé.
√ Le nouveau firmware a été téléchargé : documentation.ifm.com
▶ Choisir le menu [Update].

La page de menu affiche des informations sur la version actuelle du firmware de la station de base Bluetooth Mesh IoT (zone [Base_update]).
La page de menu affiche des informations sur la version actuelle du firmware des adaptateurs Bluetooth Mesh IO-Link provisionnés sur la station de base (zone [Adapter_update]).

Pour mettre à jour le firmware de la station de base Bluetooth Mesh IoT :

▶ Passer à la zone de la station de base Bluetooth Mesh IoT.
▶ Cliquer sur [Load software file] et sélectionner le nouveau fichier du firmware (*.bin).
▶ Cliquer sur [Update] pour démarrer l'opération de mise à jour.
▷ Le firmware de la station de base Bluetooth Mesh IoT est mis à jour.
La progression de l'opération de mise à jour est affichée.
Une fois la mise à jour réussie : l'appareil redémarre automatiquement.

Pour mettre à jour le firmware de tous les adaptateurs Bluetooth Mesh IO-Link provisionnés et connectés :

▶ Passer à la section des adaptateurs Bluetooth Mesh IO-Link.
▶ Cliquer sur [Load software file] et sélectionner le nouveau fichier du firmware (*.bin).

▶ Cliquer sur [Update] pour démarrer l'opération de mise à jour.

▷ Le firmware de tous les adaptateurs Bluetooth Mesh IO-Link provisionnés et connectés est mis à jour.

▶ La progression de l'opération de mise à jour est affichée.

Une fois la mise à jour réussie : Les appareils redémarrent automatiquement.

8.5 IoT Core REST API d'ifm

8.5.1 IoT Core d'ifm : informations générales

L'appareil dispose de l'IoT Core d'ifm. L'IoT Core d'ifm représente la fonctionnalité de l'appareil. La fonctionnalité consiste en un ensemble de données, de services et d'événements. Les éléments de l'IoT Core d'ifm sont disposés dans un objet JSON selon une structure arborescente hiérarchique. L'IoT Core d'ifm met ces éléments à disposition du monde extérieur via des interfaces standards (par ex. HTTP). L'utilisateur et d'autres appareils peuvent ainsi accéder aux données (paramètres, données process), aux événements (events) et aux fonctions (services) de l'appareil.

8.5.1.1 Accéder à l'IoT Core d'ifm

L'accès à un élément de l'IoT Core d'ifm se fait par son adresse (par ex. root/port1/pin2). L'adresse se compose du chemin menant à l'élément (root/port1) et de l'identifiant de l'élément (pin2).

L'utilisateur peut accéder à l'IoT Core d'ifm via des requêtes HTTP. Les méthodes ci-après sont supportées.

Méthode GET

Accès : en lecture

Syntaxe de la demande (Request) :

Paramètre Description
ip Adresse IP de l'interface IoT
data_point Point de données auquel il faut accéder
service Service

Syntaxe de la réponse (Response) :

{
    "cid": id,
    "data": {"value":"resp_data"},
    "adr": "data_point/service",
    "code": diag_code
}

Champ Paramètre	Description
cid id ID de corrélation pour la correspondance entre la demande et la réponse
data resp_data Valueur du point de données ; dépend du type de données du point de données
adr data_point Point de données auquel on a accédé
code diag_code	Code de diagnostic

Exemple : GET Request

• Demande (par navigateur) :

http://192.168.0.79/deviceinfo/productname/getdata

- Réponse :

{
    "cid": -1,
    "data": {"value":"EI0404"},
    "adr": "/deviceinfo/productname/getdata",
    "code": 200
}

Méthode POST

Accès : en lecture, en écriture

Syntaxe de la demande (Request) :

{
    "code":"code_id",
    "cid":id,
    "adr":"data_point/service",
    "data":{"req_data"},
    "auth":{"user":"usr_id","passwd":"password"}
}

Champ Paramètre Description
code code_id Classe de service	request : Demandetransaction : Transactionevent : Evénement
cid id ID de corrélation pour l'affectation par paire de la demande et de la réponse ; identifiant librement choisi par l'utilisateur
adr data_point Point de données auquel il faut accéder
service Service à utiliser pour accéder au point de données
data ^1 req_data Données envoyées à l'IoT Core d'ifm (par ex. nouvelles valeurs) ; syntaxe dépendant du service
auth ^2 usr_id Nom d'utilisateur (codé en BASE64) ; Par défaut : administrator
password Mot de passe (codé en BASE64)

en option ; uniquement nécessaire pour les services qui envoient des données à l'IoT Core d'ifm (par ex. setdata)
^2 en option ; nécessaire uniquement si le mode sécurité est activé

Syntaxe de la réponse (Response) :

{
    "cid": id,
    "data": {resp_data},
    "adr": "data_point/service",
    "code": diag_code
}

Champ Paramètre Description
cid id		ID de corrélation pour l'affectation de la demande et de la réponse→ (Request)
data1	resp_data Valeurs renvoyées par l'IoT Core d'ifm ; syntaxe dépendant du service
adr data_point	Point de données auquel on a accédé
	service	Service utilisé pour accéder au point de données
code diag_code	Code de diagnostic

en option ; disponible uniquement pour les services qui reçoivent des données de l'IoT Core d'ifm (par ex. getdata)

Exemple : POST Request

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/deviceinfo/devicename/getdata"
}

Réponse (Response) :

{
    "cid": 1,
    "data": {
    "value": "New Base"
    },
    "adr": "/deviceinfo/devicename/getdata",
    "code": 200
}

Codes de diagnostic

Code Texte Description
200 OK	Demande traitée avec succès
400 Bad	request Demande non valide
403 Forb	dden Demande interdite
404	Element not found:L'adresse indiquée n'existe pas
408	Request Timeout Dépassement du temps de réponse à	a demande
404	Element not found:Le service demandé n'existe pas.
413	Request payload too large Données utiles de la demande	trop volumineuses
414	Request-URL too long URL de la demande trop longue
416	Request Range Not Satisfiable Plage de valeurs demandée non comprise dans les limites autorisées
422	Invalid payload. Invalid:	Les données transmises / données utiles ne sont pas valables
423	The service is busy Le service est actuellement bloqué, désactivé ou occupé
424	Failed dependency:Exécution du service non autorisée pour le moment (vérifier les dépendances)
429	Too many requests Trop de demandes
500	Internal Server Error Erreur interne
501	Not implementedNon implémenté
502	Remote service failed with code:	Echec de la demande à l'appareil distant avec message d'erreur
503	Service UnavailableService non disponible
507	Insufficient storageMémoire de l'appareil insuffisante
550	Service execution failedÉchec de l'exécution du service
901	Already existsL'élément ou le lien vers l'élément existe déjà au même endroit dans l'arborescence de l'IoT Core

8.5.2 Premiers pas

Pour lire la description de l'appareil :

Envoyer la requête POST suivante à l'IoT Core d'ifm : {"code":"request","cid):-1,"adr":"gettree"}

▷ L'IoT Core d'ifm renvoie la description de l'appareil sous forme d'objet JSON structuré.

Dans l'arborescence de l'objet JSON, identifier toutes les sous-structures et les points de données qu'elles contiennent.
▶ Identifier les services applicables pour l'accès aux sous-structures et aux points de données qu'elles contiennent.

8.5.3 Fonctions générales

L'appareil est de type « device » (→ Types 68). Les services suivants peuvent être appliqués à l'élément racine de l'arborescence de l'appareil :

Service Description
../gettree Afficher l’arborescence complète ou partielle de la description de l’appareil (JSON)
../getidentity Lire les informations d’identification de l’appareil
../getdatamulti Lecture séquentielle de plusieurs éléments
../getelementinfo Lire les informations détaillées d’un élément
../getsubscriberlist Afficher la liste de tous les abonnements de notification actifs
../querytree Rechercher des éléments spécifiques dans la description de l’appareil

Les services suivants peuvent être appliqués aux éléments de type data en fonction des droits d'accès définis :

Service Description
../getdata Lire la valeur de l'élément
../setdata Écrire la valeur de l'élément

8.5.3.1 Exemple : changer la valeur d'un paramètre

Tâche : Le paramètre devicename de l'appareil doit recevoir la valeur « New Base Station ».

Solution : utiliser le service setdata pour écrire la nouvelle valeur de l'élément deviceinfo/devicename.

Demande (Request) :

{
    "code": "request",
    "cid": 4711,
    "adr": "/deviceinfo/devicename/setdata",
    "data": {
    "newvalue": "New Base Station",
    }
}

Réponse (Response) :

{
    "cid":4711,
    "adr":"/deviceinfo/devicename/setdata",
    "code":200
}

8.5.3.2 Exemple : lire simultanément plusieurs valeurs de paramètres

Tâche : les informations actuelles suivantes de l'appareil doivent être lues : température, numéro de série

Solution : lire les valeurs actuelles des paramètres avec le service getdatamulti (point de données de température : /processdatabasestation/temperature/cpu ; point de données de numéro de série : /deviceinfo/serialnumber ).

Demande (Request) :

{
    "code": "request",
    "cid": 4711,
    "adr": "/getdatamulti",
    "data": {
    "datatosend": [
    "/processdatabasestation/temperature/cpu",
    "/deviceinfo/serialnumber"
    ]
    }
}

Réponse (Response) :

{
    "cid":4711,
    "data":{
    "processdatabasestation/temperature/cpu":{
    "code":200,
    "data":32
    },
    "deviceinfo/serialnumber":{
    "code":200,
    "data":"000174210147"
    }
},
"adr":"getdatamulti",
"code":200
}

8.5.3.3 Exemple : afficher une sous-arborescence

Tâche : afficher tous les sous-éléments directs du nœud meshnetwork.

Solution : utiliser le service gettree pour afficher la sous-arborescence souhaitée (nœud racine : meshnetwork, sous-niveaux à afficher : 1)

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/gettree",
    "data": {
    "adr": "/meshnetwork/",
    "level": 1
    }
}

Réponse (Response) :

{
    "cid": 1,
    "data": {
    "identifier": "meshnetwork",
    "type": "structure",
    "subs": [
    {
    "identifier": "provisioning",
    "type": "structure",
    "profiles": [
    "wirelessprovisioning"
    ]
    },
    {
    "identifier": "mesh_adapter[1]",
    "type": "subdevice",
    "profiles": []
    },
    {
    "identifier": "adapter_update",
    "type": "structure",
    "profiles": [
    "software",
    "software/uploadablesoftware"
    ]
    }
    ]
},
"adr": "/gettree",
"code": 200
}

8.5.3.4 Exemple : rechercher dans IoT Core

Tâche : tous les éléments avec le profil datarequired doivent être listés.

Solution : avec le service querytree, parcourir l'IoT Core de l'appareil avec le paramètre datarequired (profile).

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/querytree",
    "data": {
    "profile": "datarequired"
    }
}

Réponse (Response) :

8.5.4 Ethernet : configurer les paramètres de l'IP

Sous-structure : iotsetup/ethernet/network

▶ Ne modifier les points de données de la sous-structure network que bloc par bloc avec le service setblock !

Points de données disponibles :

Nom Description Plage de valeurs Accès
../dhcp Méthode de configuration des paramètresIP de l'interface	• 0 : IP statique : adressage statique (par défaut)• 1 : DHCP : adressage par DHCP (Dynamic Host Configuration Protocol)	rw ^1
../ipaddress Adresse IP de l'interface par ex. 192.168.0.79 (par défaut) rw		^1 2
../subnetmask Masque de sous-réseau du segment de réseau	par ex. 255.255.255.0 (par défaut) rw	^1 2
../ipdefaultgateway Adresse IP de la passerelle réseau par ex. 192.168.0.100 (par défaut) rw		^1 2
../macaddress Adresse MAC de l'interface	par ex. 00-02-01-42-DC-9D	ro ^3

1 lecture et écriture

2 modifiable uniquement si DHCP est désactivé

^3 seulement lecture

Nom Description
../setblock	Écrire en bloc tous les points de données de la sous-structure

8.5.5 Ethernet : configurer le mode de sécurité

L'accès à l'appareil via l'interface Ethernet peut être limité. En mode de sécurité actif, les restrictions suivantes s'appliquent :

• accès uniquement avec authentication (compte d'utilisateur protégé par mot de passe)
• accès uniquement via une connexion https sécurisée (Transport Layer Security – TLS)

Le mode de sécurité ne protège que l'accès à l'appareil via l'interface Ethernet.

L'état actuel du mode de sécurité peut être lu avec le service getidentity : Service : getidentity

(→ 70)

Pour l'authentication, l'utilisateur doit en outre transmettre dans les requêtes POST le champ « auth » avec un nom d'utilisateur (« user ») et un mot de passe (« passwd ») valables. La valeur par défaut non modifiable pour « user » est administrator .

Le nom d'utilisateur et le mot de passe sont représentés par des chaînes de caractères codées en Base64 : Exemple : demande avec authentication (→ □ 47)

Lorsque le mode de sécurité est activé, les requêtes suivantes peuvent également être exécutées sans authentification :

• getidentity
• deviceinfo/vendor/getdata
• deviceinfo/productcode/getdata

Points de données disponibles :

Nom Description Plage de valeurs Accès
../securitymode État du mode	de sécuritéREMARQUE ! Le mode de sécurité n’in-dique pas si un mot de passe a été défi-ni ou non.	0 : Disabled : mode de sécurité désactivé1 : Enabled : mode de sécurité activé	ro ^1
../password Activer le mode de	sécurité et définir un mot de passe pour l’authentification (chaîne de caractères codée en Base64)Longueur min. : 4Longueur max. : 32	par ex. ZXRoX3Bhc3N3b3Jk wo	^2

^1 seulement lecture

^2 écriture seulement

Jeu de caractères valide pour le codage Base64 du mot de passe : UTF-8

Nom Description
../resetpassword Réinitialiser	e mot de passe et désactiver le mode de sécurité

8.5.5.1 Exemple : définir un mot de passe Ethernet

Tâche : la connexion Ethernet doit être protégée par un mot de passe (mot de passe : eth_password)

Solution : avec le service setdata, écrire le mot de passe eth_password (codé en Base64 : ZXRoX3Bhc3N3b3Jk) sur le point de données iotsetup/ethernet/security/password.

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/iotsetup/ethernet/security/password/setdata",
    "data": {
    "newvalue": " ZXRoX3Bhc3N3b3Jk "
    }
}

Réponse (Response) :

{
    "code": "request",
    "cid": 1,
    "adr": "/iotsetup/ethernet/security/password/setdata",
    "code": 200
}

L'interface Ethernet est protégée par mot de passe. Le service getidentity (→ Service : getidentity □ 70) indique que le mot de passe est défini.

8.5.5.2 Exemple : demande avec authentication

Tâche : la température de l'appareil doit être lue. Le mot de passe est défini (mot de passe : eth_password).

Solution : lire le point de données processdatabasestation/temperature/cpu avec le service getdata. La demande doit être envoyée par https. Le nom d'utilisateur et le mot de passe sont transmis sous forme de chaînes de caractères codées en Base64 :

- Nom d'utilisateur :
    - administrator: YWRtaW5pc3RyYXRvcg==
- Mot de passe :
    - eth_password: ZXRoX3Bhc3N3b3Jk

Demande (Request) :

{
    "code": "request",
    "cid": -1,
    "adr": "/processdatabasestation/temperature/cpu/getdata",
    "auth": {
    "user": "YWRtaW5pc3RyYXRvcg==",
    "passwd": "ZXRoX3Bhc3N3b3Jk"
    }
}

Réponse (Response) :

{
    "cid": -1,
    "adr": "/processdatabasestation/temperature/cpu/getdata",
    "data": {"value": 37},
    "code": 200
}

8.5.5.3 Exemple : désactiver le mode de sécurité

Tâche : le mode de sécurité de l'interface Ethernet est activé (mot de passe : eth_password). Le mode de sécurité doit être désactivé.

Solution : écrire sur la sous-structure iotesetup/ethernet/security avec le service resetpassword. La demande doit être envoyée par https. Le nom d'utilisateur et le mot de passe sont transmis sous forme de chaînes de caractères codées en Base64.

- Nom d'utilisateur :
    - administrator: YWRtaW5pc3RyYXRvcg==
- Mot de passe :
    - eth_password: ZXRoX3Bhc3N3b3Jk

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/iotsetup/ethernet/security/resetpassword",
    "auth": {
    "user": "YWRtaW5pc3RyYXRvcg==",
    "passwd": "ZXRoX3Bhc3N3b3Jk"
    }
}

Réponse (Response) :

{
    "cid": 1,
    "adr": "/iotsetup/ethernet/security/resetpassword",
    "code": 200
}

8.5.6 Bluetooth : définir le nom de la station

Sous-structure : iotsetup/bluetooth_le

Points de données disponibles :

Nom Description Plage de valeurs Accès
../bluetooth_name Nom de la station de l'appareil (chaîne de 22 caractères maximum)	par ex. eio404_base rw	1

^1 lecture et écriture

8.5.7 Bluetooth : configurer le mode de sécurité

L'accès à l'appareil via l'interface Bluetooth peut être limité. Le mode de sécurité activé n'a pas d'influence sur la transmission des données process.

Points de données disponibles :

Nom Description Plage de valeurs Accès
../security/securitymode Etat du mode de sécurité REMARQUE ! Le mode de sécurité n’in-dique pas si un mot de passe a été défi-ni ou non.	• 0 : Disabled - désactivé• 1 : Enabled - activé	ro ^1
../security/password Définir le mot de passe pour l’authentifica-tion Bluetooth-LE (chaîne de caractères co-dée en Base64)• Longueur min. : 4• Longueur max. : 32 REMARQUE ! Le mot de passe n’a pas d’influence sur la fonctionnalité Mesh.	par ex. YmxIX3Bhc3N3b3Jk wo	^2
../security/password_state Etat actuel du mot de passe Bluetooth • 0 : Default	Password - mot de passe réglé en usine (6 derniers chiffres du numéro de série)• 1 : User specific password - mot de passe spécifique à l’utilisateur• 2 : Password deactivated - mot de passe désactivé	ro ^1

^1 seulement lecture

^2 écriture seulement

Jeu de caractères valide pour le codage Base64 du mot de passe : UTF-8

Nom Description
../resetpassword Réinitialiser	e mot de passe et désactiver le mode de sécurité

8.5.7.1 Exemple : définir un mot de passe Bluetooth

Tâche : la connexion Bluetooth doit être protégée par un mot de passe (mot de passe : ble_password).

Solution : avec le service setdata, écrire le mot de passe ble_password (codé en Base64 : Ymx1X3Bhc3N3b3Jk) sur le point de données /iotsetup/bluetooth_le/security/password.

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "iotsetup/bluetooth_le/security/password/setdata",
    "data": {
    "newvalue": "Ymx1X3Bhc3N3b3Jk"
    }
}

Réponse (Response) :

{
    "cid":1,
    "adr":"iotsetup/bluetooth_le/security/password/setdata",
    "code":200
}

8.5.8 Administrer le réseau Bluetooth Mesh

Sous-structure : meshnetwork/provisioning

Points de données disponibles :

Nom Description Plage de valeurs Accès
../max_nodes Nombre maximum de nœuds 50 ro		1
../current_nodes Nombre actuel de nœuds dans le réseau Mesh	0 à 50 ro	1
../valid_credits_count Nombre actuel de crédits Bluetooth Mesh utilisés	0 à 65 535 ro	1

^1 seulement lecture

Nom Description
../scan Rechercher des nœuds	disponibles dans l'environnement de l'appareil
../register	Enregistrer un nœud sur le réseau Mesh
../unregister	Déconnecter un nœud du réseau Mesh
../replace	Remplacer un nœud du réseau Mesh
../get_credit	Demander un crédit du réseau Mesh pour pouvoir ajouter un nœud au réseau
../reset_credits	Réinitialiser les crédits actuellement demandés

8.5.8.1 Exemple : rechercher des adaptateurs Mesh disponibles

Tâche : les adaptateurs Bluetooth Mesh disponibles doivent être recherchés dans l'environnement de l'appareil.

Solution : exécuter le service scan sur la sous-structure meshnetwork/provisioning.

Demande (Request) :

{
    "code": "request",
    "cid": 4711,
    "adr": "/meshnetwork/provisioning/scan"
}

Réponse (Response) :

{
    "cid":4711,
    "data":[{
    "id": "XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX",
    "name": "EIO344 ifm SN: 123456789011",
    "info": [
    {
    "key": "MAC Address",
    "value": "aa-bb-cc-dd-ee-ff"
    },
    {
    "key": "Signal Strength",
    "value": 77
    }
    ]
}],
"adr":"/meshnetwork/provisioning/scan",
"code":200
}

La station de base a trouvé un adaptateur Bluetooth Mesh avec UUID (champ « id ») et un nom (champ « name »). L'adaptateur Mesh possède une adresse MAC et a une intensité de signal de 77 %.

8.5.8.2 Exemple : enregistrer l'adaptateur Mesh sur le réseau Mesh

Tâche : l'adaptateur Mesh doit être enregistré sur le réseau Bluetooth Mesh avec les données détectées lors du scan du réseau.

Solution : exécuter le service register sur la sous-structure meshnetwork/provisioning. L'UUID de l'adaptateur Mesh doit être transmis.

Demande (Request) :

{
    "code":10,
    "cid": 4711,
    "adr":"/meshnetwork/provisioning/register",
    "data":{
    "id":"XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX"
    }
}

Réponse (Response) :

{
    "code":200,
    "cid":4711,
    "adr":"/meshnetwork/provisioning/register",
    "data":{
    "adr":"/meshnetwork/mesh_adapter[1]"
    }
}

Après l'enregistrement réussi de l'adaptateur Bluetooth Mesh, son arborescence IoT Core est intégrée dans l'arborescence IoT Core de la station de base Bluetooth Mesh (sous-structure meshnetwork/mesh_adapter[x] (x:1 à 50)).

8.5.8.3 Exemple : remplacer un adaptateur Mesh

Tâche : l'adaptateur Mesh enregistré avec l'UUID « XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX » dans le réseau Bluetooth Mesh doit être remplacé par l'adaptateur Mesh ayant l'UUID « YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY ».

Solution : exécuter le service replace sur la sous-structure meshnetwork/provisioning. Les UUID des deux adaptateurs Mesh doivent être transmis.

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/meshnetwork/provisioning/replace",
    "data": {
    "old_id": "XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX",
    "new_id": "YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY"
    }
}

Réponse (Response) :

{
    "cid": 1,
    "adr": "/meshnetwork/provisioning/replace",
    "code": 200
}

8.5.8.4 Exemple : déconnecter un adaptateur Mesh du réseau Mesh

Tâche : l'adaptateur Bluetooth Mesh avec l'UUID « YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY» doit être déconnecté du réseau Mesh.

Solution : exécuter le service unregister sur la sous-structure meshnetwork/provisioning. L'UUID de l'adaptateur Mesh doit être transmis.

Demande (Request) :

Demande (Request) :

{
    "code": "request",
    "cid": 4711,
    "adr": "/meshnetwork/provisioning/unregister",
    "data": {
    "id": "YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY-YY"
    }
}

Réponse (Response) :

{
    "cid":4711,
    "adr": "/meshnetwork/provisioning/unregister",
    "code":200
}

La sous-structure de l'adaptateur Mesh (mesh_adapter[x] (x : 1 à 50)) est supprimée de l'arborescence IoT Core de la station de base Mesh.

8.5.9 Administrer les adaptateurs IO-Link Bluetooth Mesh

Pour chaque adaptateur IO-Link Bluetooth Mesh intégré au réseau, une sous-structure mesh_adapter[x] (x : 1 à 50) est créée sous meshnetwork. La sous-structure contient l'IoT Core de l'adaptateur IO-Link Bluetooth Mesh, avec des structures et des points de données spécifiques à l'appareil.

Description de l'IoT Core des adaptateurs IO-Link Bluetooth Mesh : → Notice d'utilisation de l'EIO344

L'IoT Core de l'adaptateur IO-Link Bluetooth Mesh n'est accessible que via la station de base IoT Bluetooth Mesh. Pour cela, l'adaptateur doit être intégré dans le réseau Bluetooth Mesh.

8.5.10 Configurer les temporisateurs

L'appareil dispose de 2 temporisateurs. Les temporisateurs peuvent être utilisés pour la transmission de notifications (→ Utiliser les notifications □ 54) contrôlée en fonction du temps.

Sous-structure : timer[1] | timer[2]

Points de données disponibles :

Nom Description Plage de valeurs Accès
../counter Valeur du compteur 0 à 4294967295 ro		1
../interval Intervalle de comptage (valeur en ms) • 1000 : 1 000 ms	...• 86400000 : 86 400 000 ms	r w ^2
../interval/unit Unité de l'intervalle de comptage • ms : millisecondes ro		1
../status Etat du compteur • 0 : stopped - compteur arrêté	• 1 : running - compteur en marche	r o ^-1

1 seulement lecture

^2 lecture et écriture

Nom	Description
../status/start	Démarrer le compteur
../status/stop	Arrêter le compteur

8.5.10.1 Exemple : régler l'intervalle de comptage

L'intervalle de comptage du temporisateur 2 doit être réglé à 2,5 s.

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/timer[2]/interval/setdata",
    "data": {
    "newvalue": 2500
    }
}

Réponse (Response) :

{
    "cid": 1,
    "adr": "/timer[2]/interval/setdata",
    "code": 200
}

8.5.10.2 Exemple : démarrer le compteur

Le compteur du temporisateur 2 est configuré et doit être démarré.

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/timer[2]/status/start"
}

Réponse (Response) :

{
    "cid": 1,
    "adr": "/timer[2]/status/start",
    "code": 200
}

8.5.10.3 Exemple : arrêter le compteur

Le compteur du temporisateur 2 est en marche et doit être arrêté.

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/timer[2]/status/stop"
}

Réponse (Response) :

{
    "cid": 1,
    "adr": "/timer[2]/status/stop",
    "code": 200
}

8.5.11 Utiliser les notifications

L'appareil prend en charge l'envoi de notifications. Une notification peut contenir les valeurs actuelles d'une ou plusieurs données process.

Types de notifications disponibles :

• Notifications déclenchées par des événements (→ 54)
• Notifications déclenchées en fonction du temps (→ 54)

Les notifications sont envoyées à une adresse de destination spécifique. L'adresse cible se compose des éléments suivants : protocole de transmission, adresse IP, port et topic (par ex. http://192.168.100.254:80/myTopic)

Protocoles de transmission pris en charge :

• http
  • mqtt

Il est possible de régler la durée d'activité d'une notification.

L'utilisateur peut exécuter le service getsubscriberlist pour afficher toutes les notifications actives.

8.5.11.1 Notifications déclenchées par des événements

Tous les éléments de l'IoT Core d'ifm comportant un sous-élément de type event peuvent servir de déclencheur pour des notifications déclenchées par des événements.

Nom Description
../datachanged Nœud pour l'affichage des modifications de valeur du nœud de données parent
../eventcollection Nœud pour l'affichage des modifications de valeur de plusieurs nœuds de données de l'IoT Core
../treechanged Nœud pour l'affichage des changements de structure dans l'IoT Core

8.5.11.2 Notifications déclenchées en fonction du temps

L'IoT Core d'ifm comporte 2 temporisateurs qui peuvent être utilisés comme déclencheurs pour des notifications contrôlées en fonction du temps.

Nom Description
../timer[1]/counter/datachanged Compteur du temporisateur 1
../timer[2]/counter/datachanged Compteur du temporisateur 2

Il est possible de régler le temps d'intervalle des temporisateurs. Chaque impulsion de comptage déclenche une notification.

8.5.11.3 Exemple : créer une notification déclenchée en fonction du temps

Tâche : les valeurs des paramètres suivants doivent être envoyées toutes les 10 secondes au topic myData sur un ordinateur en réseau avec l'adresse IP 192.168.0.4 :

• données d'entrée IO-Link du capteur vers l'adaptateur IO-Link Bluetooth Mesh 1
• Température de fonctionnement de la station de base IoT Bluetooth Mesh

Solution : la solution se compose de 3 étapes partielles :

Régler l'intervalle de comptage du temporisateur 1 (10 s = 10 000)
- Demande (Request) :

{
    "code":"request",
    "cid":4712,
    "adr":"/timer[1]/interval/setdata",
    "data":{
    "newvalue":10000
    }
}

▶ Démarrer le temporisateur 1
- Demande (Request) :

{
    "code":"request",
    "cid":4712,
    "adr":"/timer[1]/counter/start",
}

▶ Activer les notifications
- Demande (Request) :

{
    "code": "request",
    "cid": 4711,
    "adr": "/timer[1]/counter/datachanged/subscribe",
    "data": {
    "callback": "http://192.168.0.4:80/myData",
    "datatosend": [
    "/meshnetwork/mesh_adapter[1]/iolinkmaster/port[1]/iolinkdevice/pdin",
    "/processdatabasestation/temperature/cpu"
    ]
    }
}

La notification est transmise au format JSON. Le message présente la structure suivante :

{
    "code":"event",
    "cid":4711,
    "adr":"",
    "data":{
    "eventno":"6317",
    "srcurl":"/timer[1]/counter/datachanged",
    "payload":{
    "/timer[1]/counter":{
    "code":200,
    "data":1
    },
    "/processdatabasestation/temperature/cpu":{
    "code":200,
    "data":39
    },
    "/meshnetwork/mesh_adapter[1]/iolinkmaster/port[1]/iolinkdevice/pdin":{
    "code":200,
    "data":"03B0"
    }
    }
    }
}

8.5.11.4 Exemple : créer une notification déclenchée par un événement

Tâche : en cas de modification du réseau Bluetooth Mesh, un message indiquant le nombre d'adaptateurs Mesh intégrés doit être envoyé à un serveur (adresse IP du serveur : 192.168.82.100, port : 80, topic : myData).

Solution :

Demande (Request) :

{
    "code": "request",
    "cid": 1,
    "adr": "/treechanged/subscribe",
    "data": {
    "callback": "http://192.168.82.100:80/myData"
    "datatosend": [
    "/meshnetwork/provisioning/current_nodes"
    ]
    }
}

Réponse (Response) :

{
    "cid": 1,
    "adr": "/treechanged/subscribe",
    "code": 200
}

8.5.11.5 Exemple : afficher les notifications actives

Tâche : toutes les notifications actives doivent être affichées.

Solution : lire toutes les notifications actives à l'aide du service getsubscriberlist.

Demande (Request) :

{
    "code":"request",
    "cid":4711,
    "adr":"/getsubscriberlist"
}

Réponse (Response) :

{
    "cid": 4711,
    "data": [
    {
    "adr": "00-02-01-0B-AA-06/timer[1]/counter/datachanged",
    "datatosend": [
    "00-02-01-0b-aa-06/mesh_adapter[1]/iolinkmaster/port[1]/iolinkdevice/pdin",
    "00-02-01-0b-aa-06/processdatabasestation/temperature"
    ],
    "cid": 4711,
    "callbackurl": "http://192.168.0.4:80/myData",
    }
    ],
    "adr": "/getsubscriberlist",
    "code": 200
}

8.5.11.6 Exemple : modifier une notification

Tâche : l'abonnement existant doit être modifié. Au lieu de la température de la station de base Bluetooth, c'est la tension d'alimentation appliquée qui doit être transmise.

Solution : écraser l'abonnement existant. Pour cela, les valeurs des paramètres « cid » et « callback » dans la requête doivent être identiques à celles de l'abonnement existant.

Demande (Request) :

{
    "code": "request",
    "cid": 4712,
    "adr": "/timer[1]/counter/datachanged/subscribe",
    "data": {
    "callback": "http://192.168.0.4:80/myData",
    "datatosend": [
    "/meshnetwork/mesh_adapter[1]/iolinkmaster/port[2]/iolinkdevice/pdin",
    "/processdatabasestation/voltage/input"
    ]
    }
}

Réponse (Response) :

{
    "cid":4712,
    "adr":"/timer[1]/counter/datachanged/subscribe",
    "code":200
}

8.5.11.7 Exemple : supprimer une notification

Tâche : la notification existante doit être supprimée.

Solution : supprimer la notification à l'aide du service unsubscribe. Pour cela, dans la requête, la valeur du paramètre « callback » doit être identique à celle de la notification existante.

Demande (Request) :

{
    "code":"request",
    "cid":4712,
    "adr":"/timer[1]/counter/datachanged/unsubscribe",
    "data":{
    "callback":"http://192.168.0.4:80/myData"
    }
}

8.5.12 Utiliser MQTT

L'IoT Core d'ifm prend en charge le protocole MQTT. MQTT permet à un client de communiquer avec l'IoT Core d'ifm via un broker pour demander et recevoir des données. L'IoT Core d'ifm peut publier des messages vers un broker MQTT (publish).

Pour permettre une communication MQTT, l'utilisateur doit configurer le canal de commande MQTT. La configuration comprend les étapes partielles suivantes :

▶ Vérifier si le broker MQTT est accessible.
▶ Vérifier si le port souhaité du broker MQTT est ouvert.
▶ Activer le canal de commande MQTT.
▶ Configurer le canal de commande MQTT.
▶ Configurer la connexion MQTT.
▶ La connexion MQTT est configurée et activée.

Après la configuration du canal de commande MQTT et de la connexion MQTT, les données peuvent être publiées (publish) vers le broker MQTT. La publication des données vers le broker MQTT s'effectue via le service subscribe.

8.5.12.1 Configurer la connexion MQTT

Le diagramme d'état suivant montre l'influence des services start, stop et reset sur l'état actuel d'une connexion MQTT :

Après une initialisation réussie à l'état [init] , la connexion passe automatiquement à l'état [running].

La connexion passe automatiquement à l'état [error] lorsqu'au moins un des événements suivants se produit :

• pas de broker MQTT accessible

Points de données disponibles :

Nom Description Plage de valeurs Accès
../type Type de connexion (MQTT) mqtt : Connexion MQTT ro			1
../status Affichage de l’état de la connexion MQTT	init : état [init] – initialisationstopped : état [stopped] – connexion suspenduerunning : état [running] – connexion activeerror : état [error] – état d’erreur		ro1
../status/preset Préréglage de l’état de la connexion MQTT	running : état [running] (par défaut) ro		1
./MQTTSetup Sous-structure pour les paramètres MQTT généraux
./MQTTSetup/QoS Quality of Service (QoS) de la connexion MQTT	0 : QoS Level 0 - PUBLISH (sans confirmation) (par défaut)1 : QoS Level 1 - PUBLISH > PUBREC (confirmation simple)2 : QoS Level 2 - PUBLISH > PUBREL > PUBCOMP (confirmation double)		rw2
./MQTTSetup/version Version MQTT par ex. B. 3.1.1	ro		1
./MQTTSetup/KeepAlive	KeepAlive : durée max. entre 2 pa-quets de protocole MQTT consécutifs (valeur en s)	0 : désactivé...10 : 10 s (par défaut)...60 : 60 s	rw2

^1 seulement lecture
^2 lecture et écriture

8.5.12.2 Configurer le canal de commande MQTT

Le canal de commande MQTT permet d'envoyer et de recevoir des notifications (→ Utiliser les notifications □ 54) de l'IoT Core d'ifm.

S'assurer que le broker MQTT est accessible et que le port choisi du broker MQTT est autorisé pour le transfert de données.

Les caractères « + » et « # » ne sont pas pris en charge dans les noms de topics.

Points de données disponibles :

Nom Description Plage de valeurs Accès
../type Type de canal de commande	• mqtt : canal de commande	MQTT(par défaut)	ro ^1
../status Etat du canal de commande	• init : état [init]	• stopped : état [stopped]• running : état [running] (par défaut)• error : état [error]	ro ^1
Nom Description Plage de valeurs Accès
../status/preset Etat préréglé du canal	al • running : état RUN (par défaut) ro		1
../mqttCmdChannelSetup Sous-structure pour les réglages du canal de commande		--
../mqttCmdChannelSetup/brokerIP	Adresse IP du broker MQTT par ex. 3.69.	1.9 rw	2
../mqttCmdChannelSetup/broker-Port	Numéro de port du broker MQTT par ex. 1883 rw		2
../mqttCmdChannelSetup/cmdTopic	Désignation du topic de commande MQTT	Par ex.. reqTopic rw	2
../mqttCmdChannelSetup/defaultReplyTopic	Désignation du topic de réponse MQTT standard	Par ex.. respTopic rw	2
../mqttcmdchannelsetup/user	Nom d'utilisateur	par ex. user1	rw^2
../mqttcmdchannelsetup/password	Mot de passe (non codé en Base64)	par ex. password123	rw^2

^1 seulement lecture

^2 lecture et écriture

8.5.12.3 Exemple : configurer et activer le canal de commande MQTT

Tâche : le canal de commande MQTT vers un broker MQTT doit être configuré (adresse IP : 192.168.82.100, port : 1883, topic de commande : reqTopic, topic de réponse standard respTopic). La connexion MQTT doit être configurée pour le niveau 2 de qualité de service (QoS).

Solution : la solution se compose des étapes partielles suivantes :

▶ Vérifier si le broker MQTT est accessible et si le port souhaité a été validé.
▶ Activer le canal de commande.

Demande (Request) :

▶ Régler l'adresse IP du broker MQTT

Demande (Request) :

Définir le nom de l'appareil

Demande (Request) :

Définir le nom du topic de réponse par défaut.

Demande (Request) :

{
    "code": "request",
    "cid": 5,
    "adr": "/connections/mqttConnection/mqttCmdChannel/mqttCmdChannelSetup/defaultReplyTopic/setdata",
    "data": {
    "newvalue": "respTopic"
    }
}

▶ Régler le niveau de qualité de service (QoS).

Demande (Request) :

{
    "code": "request",
    "cid": 6,
    "adr": "connections/mqttConnection/MQTTSetup/QoS/setdata",
    "data": {
    "newvalue": 2
    }
}

8.5.12.4 Exemple : publier la température de l'appareil vers un broker MQTT

Tâche : la température de l'appareil doit être publiée toutes les 10 s vers un broker MQTT (broker MQTT : 192.168.82.100, port : 1883, topic : devtemp).

Solution :

Conditions préalables :

√ La connexion MQTT est configurée.

√ Le canal de commande MQTT est configuré.
√ L'intervalle du temporisateur 1 est réglé sur 10 s.
√ Le temporisateur 1 est démarré.
▶ Utiliser le service subscribe pour publier la valeur process vers le broker MQTT.

Demande (Request) – Le broker MQTT n'est pas protégé par un mot de passe :

{
    "code":"request",
    "cid":4711,
    "adr":"/timer[1]/counter/datachanged/subscribe",
    "data":{
    "callback":"mqtt://192.168.82.100:1883/devtemp",
    "datatosend":[
    "processdatabasestation/temperature/cpu"
    ]
    }
}

Demande (Request) – Le broker MQTT est protégé par un mot de passe (nom : user1, mot de passe : password123) ;

{
    "code": "request",
    "cid": 4711,
    "adr": "/timer[1]/counter/datachanged/subscribe",
    "data": {
    "callback": "mqtt://user1:password123@192.168.82.100:1883/devtemp",
    "datatosend": ["processdatabasestation/temperature/cpu"]
    }
}

Réponse (Response) :

{
    "cid":4711,
    "adr":"/timer[1]/counter/datachanged/subscribe",
    "code":200
}

La notification est envoyée au format JSON et présente la structure suivante :

{
    "code": "event",
    "cid": 4711,
    "adr": "",
    "data": {
    "eventno": "6317",
    "srcurl": "/timer[1]/counter/datachanged",
    "payload": {
    "/timer[1]/counter": {"code": 200, "data": 1},
    "/processdatabasestation/temperature/cpu": {"code": 200, "data": 39}
    }
    }
}

8.5.13 Réinitialiser, redémarrer et localiser l'appareil

Sous-structure : firmware

Nom Description
../factoryreset Remettre l'appareil	aux réglages usine
../reboot Redémarrer l'appareil.
../signal Déclencher le clignotement de la LED d'état

8.5.14 Lire et écrire des informations sur l'appareil

Sous-structure : deviceinfo

Points de données disponibles :

Nom Description Plage de valeurs Accès
../serialnumber Numéro de série par ex. 000194610104 ro			^1
../swrevision Version du firmware par ex. V1.36 ro			^1
../bootloaderrevision Version du bootloader par ex. V0.06 ro			^1
../productinstanceuri Désignation du nœud racine dans l'arborescence IoT Core		par ex. B4-E3-F9-C7-54-43 ro	^1
../eepromversion Version EEPROM Par ex. V0.02		ro	^1
../btmacaddress	Adresses MAC Bluetooth	par ex. B4-E3-F9-C7-54-43	ro ^1
../hwrevision	Version du matériel	par ex. AA	ro ^1
../producttext	Nom du produit	Bluetooth Mesh IoT Basestation	ro ^1
../vendor	Fabricant	ifm electronic gmbh	ro ^1
../productname	Nom du produit	EIO404	ro ^1
../productcode	Code produit	EIO404	ro ^1
../devicename	Nom de l'appareil spécifique à l'utilisateur	par ex. mesh_base	rw ^2

^1 seulement lecture

^2 lecture et écriture

8.5.15 Lire les informations sur l'état et le diagnostic

Sous-structure : processdatabasestation

Points de données disponibles :

Nom	Description	Plage de valeurs	Accès
../température/cpu	Température de l’unité centrale de l’appa-reil (valeur en °C)	-40 : -40 °C...85 : 85 °C	ro ^1
../voltage/input Tension d’entrée	de l’appareil (valeur en mV)	0 : 0 mV...40000 : 40 000 mV	ro ^1

Nom Description Plage de valeurs Accès
../operatingstate Etat de fonctionnement de l'appareil • 0 : Device OK	• 1 : Bluetooth Mesh no device provisioned• 2 : Ethernet link not connected• 3 : Electronic temperature out of range• 4 : Bluetooth LE connected• 5 : Firmware update installation• 6 : Hardware Error• 7 : Undervoltage	ro ^1

^1 seulement lecture

9 Correction de défauts

Les erreurs, les avertissements et les messages d'état sont indiqués par la LED d'état : Eléments de service et d'indication (→ 16)

En cas d'erreur (la LED d'état clignote en rouge), l'état de l'appareil fournit des informations de diagnostic détaillées.

Image erreur Cause du défaut Démarche	e à suivre
L'appareil est raccordé à l'alimentation en tension, la LED d'état est éteinte	Tension d'alimentation trop basse	▸ Vérifier l'alimentation en tension
L'appareil est raccordé à l'alimentation en tension, la LED d'état est allumée en rouge	Erreur matériel., appareil défectueux	▸ Remplacer l'appareil
La LED d'état clignote en rouge, état de l'appareil : [Over temperature] ou [Under temperature]	Température de la platine en dehors de la plage de tolérance	▸ Vérifier la température ambiante
La LED d'état clignote en rouge, état de l'appareil : [Bluetooth Mesh no device provisioned]	Pas de connexion au réseau Bluetooth Mesh	▸ Vérifier les distances par rapport aux adaptateurs Bluetooth Mesh IO-Link
La LED d'état clignote en rouge, état de l'appareil : [Ethernet link not connected]	Pas de connexion Ethernet	▸ Vérifier le câblage Ethernet

ifm moneo fournit des informations d'état et de diagnostic supplémentaires en mode en ligne : → Aide en ligne ifm moneo

10 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

10.1 Mise à jour du firmware

Le firmware de l'appareil peut être mis à jour à l'aide des options suivantes :

• ifm moneo|blue : Mettre à jour le firmware (→ 22)
• IoT-Core Visualizer : Mise à jour du firmware (→ 37)

11 Annexe

11.1 IoT Core d'ifm

11.1.1 Profils

Profil Description
blob Binary Large Object
commChannel Canal de	communication
commInterface Interface	de communication
connections Connexions
const_value Constante
datarequired Données requises
deviceinfo Informations d'identification
devicereset Firmware réinitialisable
devicestatus Etat de l'appareil
eventcollection Recueil des événements
mqttCmdChannelSetup	Paramètres du canal de commande MQTT
mqttSetup Réglages MQTT
network Réseau
parameter Paramètre
processdata Données process
runcontrol Structure de contrôle-commande
securityconfig_base Paramètres de sécurité
software Logiciel
software/uploadable-software	Logiciel actualisable
subdatablock	Données ne pouvant être modifiées que par bloc
timer	Temporisateur
wirelesprovisioning	Structure de gestion des réseaux sans fil

11.1.2 Types

Type Description
data Point de données
device Elément racine représentant un appareil
event Evénement pouvant être déclenché par le firmware et envoyant des notifications
service Service auquel on peut s'adresser depuis le réseau
structure Elément de structure (par ex. un dossier dans le système de fichiers)

11.1.3 Services

11.1.3.1 Service : create\_backup

Nom: create_backup

Description : le service crée une sauvegarde des paramètres actuels de l'appareil.

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.2 Service : factoryreset

Nom: factoryreset

Description : le service rétablit les paramètres de l'appareil sur le réglage usine.

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.3 Service : get\_credit

Nom: get_credit

Description : le service lit un crédit disponible du réseau Bluetooth.

Demande (champ « data ») : aucune

Réponse (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
netkey obligatoire STRING	Clé de réseau
iv_key obligatoire INT Index
appkey obligatoire STRING	Clé d'application
address obligatoire INT Adresse
expiry_time obligatoire	INT Temps d'expiration (valeur en s)

11.1.3.4 Service : getblobdata

Nom: getblobdata

Description : le service lit un objet binaire de grande taille (blob).

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
Pos obligatoire NUMBER	ER Position de l'octet
length obligatoire NUMBER	BER Taille de l'objet (nombre d'octets)

Réponse (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
data obligatoire STRING	Données à décoder (codées)		en BASE64)
crc	facultatif	HEX STRING	CRC des données après décodage
md5	facultatif	HEX STRING	somme de contrôle MD5 des données après décodage

11.1.3.5 Service : getdata

Nom : getdata

Description : le service lit la valeur d'un point de données et l'affiche.

Demande (champ « data ») : aucune

Réponse (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
value obligatoire STRING Valeur du point de données

11.1.3.6 Service : getdatamulti

Nom: getdatamulti

Description : le service lit séquentiellement les valeurs de plusieurs points de données et les affiche. Pour chaque point de données, la valeur et un code de diagnostic sont fournis.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
datatosend obligatoire	ARRAY OF	STRINGS	Liste des points de données à interroger ; les points de données doivent prendre en charge le service getdata ("datatosend":["url1", "url2",..., "urlx"])

Réponse (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
url obligatoire STRING	Point de données interrogé
code obligatoire INT	Code de diagnostic de la demande
data obligatoire STRING	Valeur du point de données

11.1.3.7 Service : getidentity

Nom : getidentity

Description : le service récupère des informations sur l'identité de l'appareil.

Demande (champ « data ») : aucune

Réponse (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
iot device Description de l'appareil en tant qu'objet JSON
iot.name obligatoire STRING Type de l'élément
iot.uid	facultatif STRING
iot.version	obligatoire STRING	G
iot.catalogue	facultatif ARRAY	OF OBJECTS
iot.deviceclass	facultatif ARRAY	OF STRING	Classe d'appareil
iot.serverlist	facultatif ARRAY	OF OBJECTS
device facultatif	Référence
device.serialnumber	facultatif		Numéro de série
device.hwrevision	facultatif		Version du matériel
device.swrevision facultatif	Version du logiciel
device.custom facultatif

Le paramètre security.isPasswdSet retourne le statut du mot de passe de la connexion par laquelle le service est appelé.

Exemple 1 :

√ Le mot de passe pour la connexion Bluetooth est défini.
▶ Faire une demande de getidentity via un navigateur web.
▷ security.isPasswdSet = false

Exemple 2 :

√ Le mot de passe pour la connexion Ethernet est défini.
▶ Faire une demande de getidentity via un navigateur web.
▷ security.isPasswdSet = true

11.1.3.8 Service : getsubscriberlist

Nom: getsubscriberlist

Description : le service fournit une liste de tous les abonnements actifs.

Demande (champ « data ») : aucune

Réponse (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
adr obligatoire STRING	Déclencheur de notification
datatosend obligatoire	ARRAY OF	STRINGS	Liste avec URL des éléments de données ; les URL sont séparées par des virgules
cid obligatoire STRING	ID de la notification active
callbackurl obligatoire	STRING Adresse de destination		pour les notifications
duration obligatoire STRING	Durée d'activité

11.1.3.9 Service : gettree

Nom : gettree

Description : le service lit la description de l'appareil et la fournit sous forme d'objet JSON. Le résultat peut se limiter à une sous-arborescence de la description de l'appareil.

Demande (champ « data ») :

Paramètre	Champ obli-gatoire	Type de don-nées	Description
adr facultatif STRING	Elément de racine de la sous-arborescence
level facultatif STRING	niveau max. jusqu'auquel la sous-arborescence est indiquéepas d'information : tous les niveaux sont affichés0 : ne pas afficher les sous-éléments (« subs »)1 : afficher les sous-éléments2 : afficher les sous-éléments jusqu'au 2e niveau3 : afficher les sous-éléments jusqu'au 3e niveau...20 : afficher les sous-éléments jusqu'au 20e niveau

Réponse (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
identifier obligatoire STRING	Désignation de l'élément		racine
type obligatoire STRING	Type de l'élément
format facultatif Objet	JSON Format du contenu des données
uid facultatif STRING
profiles facultatif JSON-Array
subs obligatoire JSON-Array Sous-éléments
hash facultatif STRING

11.1.3.10 Service : install

Nom: install

Description : le service installe le logiciel stocké dans une zone de mémoire de l'appareil.

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.11 Service : install\_backup

Nom : install_backup

Description : le service restaure une sauvegarde enregistrée dans la zone de mémoire de l'appareil.

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.12 Service : querytree

Nom: querytree

Description : le service recherche une arborescence d'appareil selon les critères profile, type et identifier et fournit une liste avec les URL des éléments trouvés. Au moins un des critères de recherche doit être indiqué. Le service ne peut être exécuté que sur le nœud racine de l'appareil.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
profile facultatif STRING	Profil de l'élément recherché
type facultatif STRING	Type de l'élément recherché
identifier facultatif STRING	Nom de l'élément recherché

Réponse (champ « data ») : aucune

Paramètre	Champ obligatoire	Type de données	Description
urlList obligatoire ARRAY	Table	eau contenant les	URL des éléments trouvés ; les URL sont séparées par des virgules

11.1.3.13 Service : reboot

Nom : reboot

Description : le service redémarre l'appareil.

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.14 Service : register

Nom : register

Description : le service enregistre un appareil pris en charge sur le réseau.

Demande (champ « data ») :

Paramètre	Champ obli-gatoire	Type de don-nées	Description
id obligatoire STRING	Identifiant de l’appareil qui doit être enregistré sur le réseau

Réponse (champ « data ») :

Paramètre	Champ obli-gatoire	Type de don-nées	Description
adr facultatif STRING	Chemin d'accès	à l'appareil dans la structure du réseau

11.1.3.15 Service : replace

Nom : replace

Description : le service désinscrit un appareil du réseau et inscrit un appareil de même type sur le réseau.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
old_id obligatoire STRING	ING Identifiant	de l'appareil à remplacer
new_id obligatoire STRING	ING Identifiant	de l'appareil à enregistrer

Réponse (champ « data ») : aucune

11.1.3.16 Service : reset

Nom : reset

Description : le service remet une connexion dans son état d'initialisation.

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.17 Service : resetpassword

Nom : resetpassword

Description : le service désactive le mode de sécurité et réinitialise le mot de passe.

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.18 Service : reset\_credits

Nom: reset_credits

Description : le service réinitialise tous les crédits demandés par les adaptateurs Bluetooth inscrits dans le réseau Mesh.

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.19 Service : scan

Nom : scan

Description : le service recherche dans l'environnement les appareils pris en charge. Les appareils trouvés et leurs caractéristiques sont affichés.

Demande (champ « data ») : aucune

Réponse (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
id obligatoire STRING	Identifiant de l'appareil
name obligatoire STRING	NG Nom de l'appareil
info facultatif ARRAY	Propriétés de l'appareil		• Obligatoire : Signal Strength (intensité du signal)

11.1.3.20 Service : setblock

Nom : setblock

Description : le service définit simultanément les valeurs de plusieurs points de données d'une structure.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
datatoset obligatoire ARRAY OF		OBJECTS	Liste des points de données et de leurs nouvelles valeurs ; les points de données doivent prendre en charge le service setdata
consistent facultatif BOOL Réponse dans un délai déterminé

Réponse (champ « data ») : aucune

11.1.3.21 Service : setdata

Nom : setdata

Description : le service définit la valeur d'un point de données.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
newvalue obligatoire	STRING Nouvelle	e valeur du point	de données
duration facultatif STRING	Durée d'enregistrement de		la valeurlifetime : Valeur enregistrée avec IoT Core ; la valeur reste valable même après le redémarrage de l'appareiluptime : Valeur enregistrée jusqu'au prochain redémarrage de l'appareil

Réponse (champ « data ») : aucune

11.1.3.22 Service : setdatamulti

Nom : setdatamulti

Description : le service écrit séquentiellement les valeurs de plusieurs points de données. La valeur de consigne doit être transmise pour chaque point de données.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
datatosend obligatoire	ARRAY OF	STRINGS	Liste des points de données et des valeurs correspondantes (codées) à écrire ; les points de données doivent prendre en charge le service setdata ("datatosend":["url1": "value1", "url2": value2",..., "urlx": "valuex"])

Réponse (champ « data ») : aucune

11.1.3.23 Service : signal

Nom: signal

Description : le service déclenche le clignotement des LED d'état de l'appareil.

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.24 Service : start

Nom : start

Description : le service démarre une fonction (par ex. connexion, temporisateur).

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.25 Service : start\_stream\_set

Nom: start_stream_set

Description : le service démarre la transmission séquentielle de plusieurs fragments de données.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
size obligatoire STRING	Taille totale d'	es données à transmettre (nombre d'octets)

Réponse (champ « data ») : aucune

11.1.3.26 Service : stop

Nom : stop

Description : le service arrête une fonction (par ex. connexion, temporisateur).

Demande (champ « data ») : aucune

Réponse (champ « data ») : aucune

11.1.3.27 Service : stream\_set

Nom: stream_set

Description : le service transmet un segment de données.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
value obligatoire BIN		(BASE64)	Segment des données binaires (codé BASE64)

Réponse (champ « data ») : aucune

11.1.3.28 Service : subscribe

Nom: subscribe

Description : le service active la notification.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
callback obligatoire STRING Adresse		de destination p	pour les notifications ; format de l’URL :JSON : http://ipaddress:port/pathJSON : ws://pathMQTT : mqtt://ipaddress:port/path
datatosend obligatoire	ARRAY OF	STRINGS	Liste avec URL des éléments de données ; les URL sont séparées par des virgules ; les éléments doivent supporter le service getdata
duration facultatif STRING Durée de validité de la notification

Réponse (champ « data ») : aucune

Format de notification : JSON

{
    "code":"event",
    "cid":4711,
    "adr":"",
    "data":{
    "eventno":"EventNo",
    "srcurl":"SrcURL",
    "payload":{
    "eventurl":{"code":EventStatus,"data":EventData},
    "datapointurl_1":{"code":DataStatus_1,"data":DataValue_1},
    "datapointurl_2":{"code":DataStatus_2,"data":DataValue_2},...
    }
    }
}

11.1.3.29 Service : unregister

Nom: unregister

Description : le service déconnecte un appareil d'un réseau.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
id facultatif	1	STRING Identifiant de l'appareil à déconnecter du réseau
adr facultatif	1	STRING Chemin d'accès à l'appareil dans la structure du réseau

^1 au moins un des deux paramètres doit être transmis

Réponse (champ « data ») : aucune

11.1.3.30 Service : unsubscribe

Nom: unsubscribe

Description : le service supprime une notification active. Les valeurs transmises pour cid et callback doivent être les mêmes que lors de l'inscription de la notification (subscribe). Si la valeur « DELETE » est transmise dans le callback, tous les abonnements actifs sont supprimés.

Demande (champ « data ») :

Paramètre	Champ obligatoire	Type de données	Description
callback obligatoire STRING Adresse	de destination	pour les notifications ; Formats d’URL :JSON : http://ipaddress:port/pathJSON : ws://pathJSON : mqtt://ipadress:port/topicDELETE : toutes les notifications actives sont supprimées

Réponse (champ « data ») : aucune
