E20600 - Fibre optique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fibre optique pour capteur
Marque	IFM
Modèle	E20600
Matériau de la fibre	Plastique (fibre optique polymère)
Diamètre extérieur de la fibre	2,3 mm (avec adaptateur pour diamètres inférieurs)
Longueur de la fibre	1 m (longueur standard)
Longueur d'onde de fonctionnement	Visible rouge (typiquement 660 nm)
Température de fonctionnement	-10 °C à +60 °C
Poids	Environ 20 g
Alimentation	Alimentée par l'amplificateur (IFM OBF)
Raccordement	Connecteur pour amplificateur IFM série OBF
Fonctions principales	Transmission de lumière pour détection d'objets
Montage	Fixation par attache nylon pour câble
Adaptateur inclus	Oui, pour fibres de diamètre < 2,3 mm
Découpe de la fibre	À la longueur souhaitée, chaque trou du cutter à usage unique
Entretien	Nettoyer l'extrémité de la fibre avec un chiffon non pelucheux
Sécurité	Ne pas plier la fibre au-delà du rayon de courbure minimal (10 mm)
Pièces détachées	Fibre optique de rechange, adaptateurs, attaches nylon
Réparabilité	Fibre remplaçable par l'utilisateur
Garantie	2 ans (standard IFM)

FOIRE AUX QUESTIONS - E20600 IFM

Comment couper la fibre optique E20600 à la bonne longueur ?

Utilisez le cutter fourni. Chaque trou du cutter ne doit être utilisé qu'une seule fois pour garantir une coupe nette. Coupez la fibre à la longueur souhaitée avant montage.

Que faire si le diamètre de ma fibre est inférieur à 2,3 mm ?

Insérez l'adaptateur fourni (A) dans le connecteur avant de monter la fibre. Cela assure un maintien correct dans l'amplificateur.

Comment monter la fibre optique sur l'amplificateur ?

Reportez-vous à la notice de montage de l'amplificateur IFM OBF. La fibre se fixe via un connecteur dédié. Utilisez une attache en nylon pour câble pour sécuriser le câble.

Quel type d'amplificateur est compatible avec l'E20600 ?

L'E20600 est conçu pour les amplificateurs de la série IFM OBF. Vérifiez la compatibilité avec votre modèle d'amplificateur.

Puis-je utiliser cette fibre optique avec d'autres marques d'amplificateurs ?

Non, l'E20600 est spécifiquement conçu pour les amplificateurs IFM. L'utilisation avec d'autres marques peut entraîner un mauvais fonctionnement.

Comment nettoyer la fibre optique ?

Nettoyez délicatement l'extrémité de la fibre avec un chiffon non pelucheux imbibé d'alcool isopropylique. Évitez les rayures et les traces de doigts.

Quelle est la longueur d'onde de la lumière transmise ?

La fibre transmet la lumière rouge visible, généralement à une longueur d'onde de 660 nm, adaptée à la plupart des capteurs photodélectriques.

Puis-je rallonger la fibre moi-même ?

Il n'est pas recommandé de raccorder plusieurs fibres. Si vous avez besoin d'une longueur différente, commandez une fibre pré-câblée de la longueur adaptée.

Comment savoir si la fibre est correctement installée ?

Vérifiez que le connecteur est bien enclenché et que l'extrémité de la fibre est propre. Allumez l'amplificateur : une lumière rouge doit sortir de l'extrémité de la fibre.

Où puis-je trouver des pièces détachées pour l'E20600 ?

Les pièces détachées (fibres de rechange, adaptateurs, attaches) sont disponibles auprès des revendeurs IFM agréés ou sur le site officiel IFM.

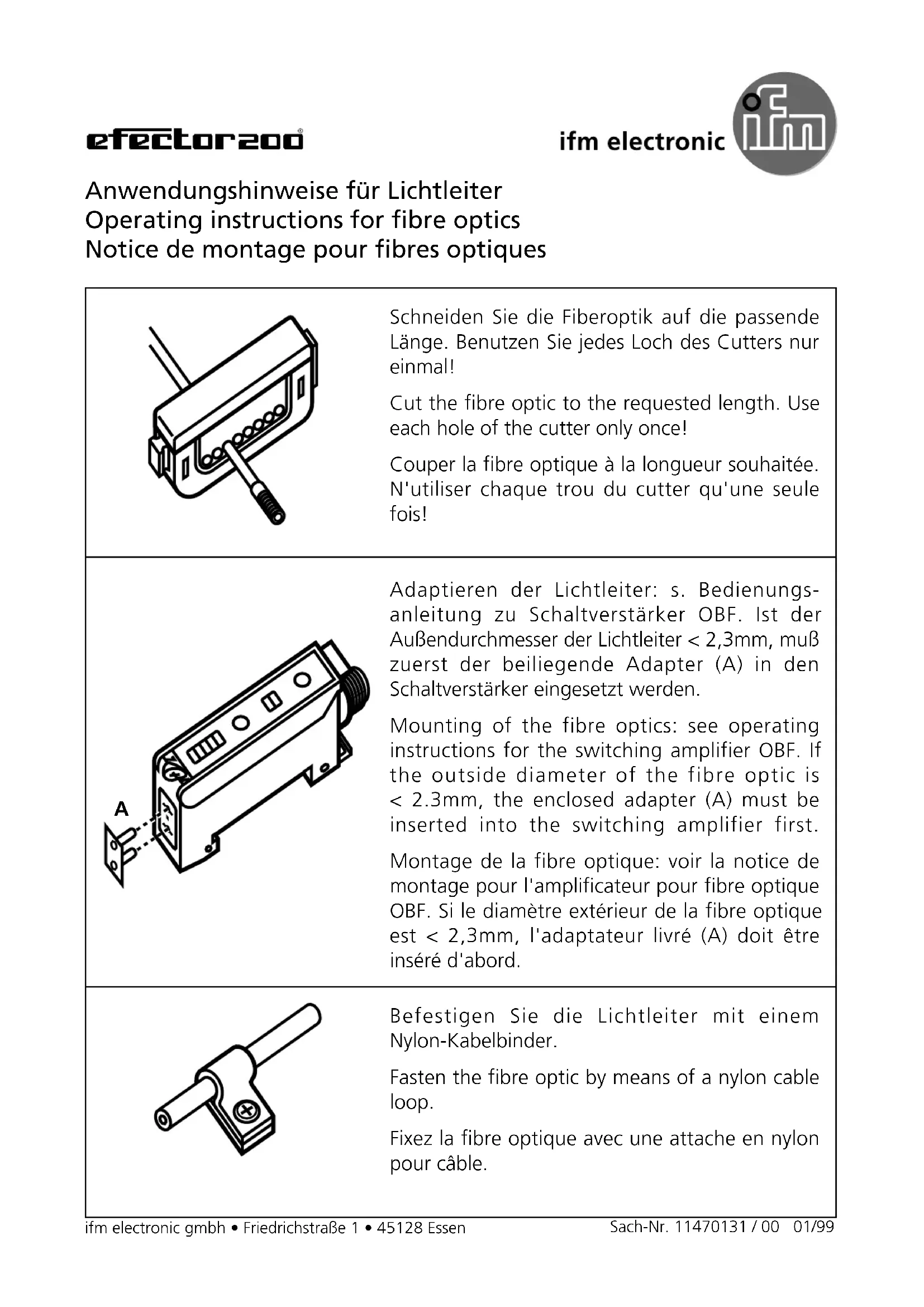

MODE D'EMPLOI E20600 IFM

Couper la fibre optique à la longueur souhaitée. N'utiliser chaque trou du cutter qu'une seule fois!

Montage de la fibre optique: voir la notice de montage pour l'amplificateur pour fibre optique OBF. Si le diamètre extérieur de la fibre optique est < 2,3mm, l'adaptateur livré (A) doit être inséré d'abord.

Fixez la fibre optique avec une attache en nylon pour câble.
