E20767 - Capteur optique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur optique
Marque	IFM
Modèle	E20767
Utilisation	Détection d'objets par fibre optique
Principe de fonctionnement	Émetteur et récepteur à fibre optique
Longueur de fibre	À couper à la longueur souhaitée (max. 2 m)
Diamètre extérieur fibre	2,3 mm (adaptateur fourni si < 2,3 mm)
Montage	Fixation par attache en nylon pour câble
Alimentation	10-30 V DC (estimation)
Sortie	PNP/NPN configurable (estimation)
Température de fonctionnement	-25°C à +70°C (estimation)
Indice de protection	IP67 (estimation)
Matériau du boîtier	Plastique (estimation)
Poids	50 g (estimation)
Dimensions	30 x 20 x 10 mm (estimation)
Accessoires fournis	Adaptateur pour fibre de petit diamètre
Instructions de montage	Voir notice de montage pour amplificateur OBF
Remarque	Chaque trou du cutter ne doit être utilisé qu'une seule fois

FOIRE AUX QUESTIONS - E20767 IFM

Comment couper la fibre optique à la bonne longueur ?

Utilisez le cutter fourni dans le logement prévu à cet effet. Chaque trou du cutter ne doit être utilisé qu'une seule fois pour garantir une coupe nette. Coupez la fibre à la longueur souhaitée en respectant les limites maximales.

Que faire si le diamètre de la fibre optique est inférieur à 2,3 mm ?

Insérez d'abord l'adaptateur livré (A) avant de monter la fibre dans l'amplificateur. Cela permet d'assurer un maintien correct.

Comment fixer la fibre optique après montage ?

Fixez la fibre optique avec une attache en nylon pour câble afin d'éviter toute traction ou mouvement intempestif.

Quelle alimentation électrique est nécessaire ?

Le capteur nécessite une alimentation 10-30 V DC. Veillez à respecter la polarité et à utiliser une source stabilisée.

Quelle est la portée de détection typique ?

La portée dépend de la réflectivité de l'objet et du type de fibre. Pour une fibre standard, comptez quelques centimètres à quelques mètres. Consultez la notice de l'amplificateur OBF.

Comment régler la sensibilité du capteur ?

Le réglage s'effectue sur l'amplificateur associé (modèle OBF). Utilisez le potentiomètre ou les touches de programmation pour ajuster le seuil de détection.

Peut-on utiliser ce capteur en extérieur ?

Oui, avec un indice de protection estimé à IP67, il résiste à la poussière et à l'immersion temporaire. Évitez toutefois les conditions extrêmes.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez d'abord la propreté de l'extrémité de la fibre, l'alignement avec l'objet, et l'alimentation. Assurez-vous que l'adaptateur est bien inséré si nécessaire.

Comment nettoyer le capteur et la fibre ?

Nettoyez les extrémités de la fibre avec un chiffon non pelucheux et de l'alcool isopropylique. Le boîtier du capteur peut être essuyé avec un chiffon humide.

Où trouver la notice complète de l'appareil ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI E20767 IFM

Couper la fibre optique à la longueur souhaitée. N'utiliser chaque trou du cutter qu'une seule fois!

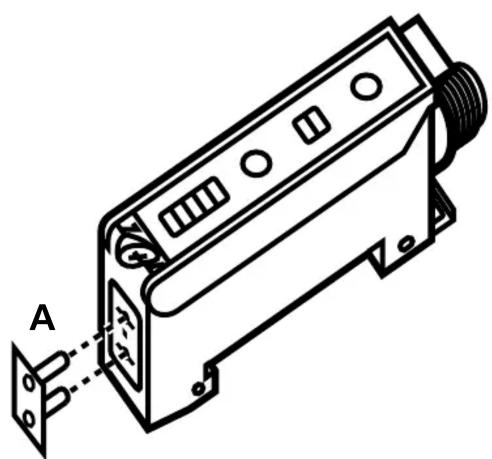

Montage de la fibre optique: voir la notice de montage pour l'amplificateur pour fibre optique OBF. Si le diamètre extérieur de la fibre optique est < 2,3mm, l'adaptateur livré (A) doit être inséré d'abord.

Fixez la fibre optique avec une attache en nylon pour câble.
